SCP 7 - Riscaldamento Superior - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stufa a pellet (riscaldamento)
Marca	Superior
Modello	SCP 7
Modelli compatibili	SCP 7, IP78/58, IP78/68, SCP9
Carburante	Pellet di legno
Capacità del cassetto	5 palette
Capacità del serbatoio (stimata in base al modello)	10 a 30 palette
Rifornimento	Laterale tramite cassetto estraibile
Accessori inclusi	Pala concava in plastica, raschietto
Ricambi disponibili	Kit cassetto, viti, griglia, profilato
Sicurezza	Viti di blocco trasporto e limite apertura
Installazione	Kit cassetto opzionale, montaggio su monoblocco
Manutenzione	Pulizia del cassetto e del serbatoio
Riparabilità	Ricambi disponibili, riparazione possibile
Manuale d'uso	24 pagine, multilingue

Domande frequenti - SCP 7 Superior

Come installare il kit cassetto a pellet sul SCP 7?

Rimuovere la griglia superiore (B) e il profilato (C) dopo aver svitato le viti (A). Rimuovere le viti di blocco (D). Posizionare il kit cassetto sul monoblocco, riavvitare la griglia (B) e il supporto del cassetto con le viti (E). Richiudere e serrare le viti di limite apertura (F).

Come rifornire di pellet con il kit cassetto?

Aprire il cassetto estraibile nella parte superiore. Riempirlo con l'aiuto della pala concava (capacità 5 palette). Spingere delicatamente i pellet nel serbatoio con il raschietto. Non riempire oltre 2 a 6 volte la capacità del cassetto a seconda del modello.

Qual è la capacità del cassetto a pellet?

Il cassetto ha una capacità di 5 palette (con l'aiuto della pala concava fornita).

Come pulire l'apparecchio?

Il manuale raccomanda una pulizia regolare del cassetto e del serbatoio per evitare la caduta di pellet e garantire un funzionamento ottimale. Non vengono forniti ulteriori dettagli.

Quali modelli sono compatibili con il kit cassetto?

Il kit cassetto è compatibile con i modelli SCP 7, IP78/58, IP78/68 e SCP9 (riferimento DT2012460-00).

Cosa fare se cadono pellet durante il rifornimento?

Non riempire il cassetto o il serbatoio oltre le capacità indicate. Utilizzare il raschietto per spingere delicatamente i pellet. In caso di caduta, recuperarli per evitare sprechi.

Come regolare il limite di apertura del cassetto?

Dopo l'installazione, chiudere il cassetto e serrare le viti di limite apertura (F) per impedire un'uscita eccessiva del cassetto. Regolare secondo lo spazio disponibile.

Quali accessori sono forniti con il kit cassetto?

Il kit cassetto viene fornito con le viti a testa svasata (E) per il fissaggio, oltre a una pala concava in plastica e un raschietto per il rifornimento.

Come mettere in sicurezza l'apparecchio per il trasporto?

Durante il trasporto, le viti di blocco (D) devono essere in posizione per fissare il cassetto. Rimuoverle solo dopo l'installazione.

Dove trovare il manuale d'uso completo?

Il manuale è disponibile per il download gratuito su notice-facile.com per il modello Superior SCP 7, in formato PDF di 24 pagine, in più lingue.

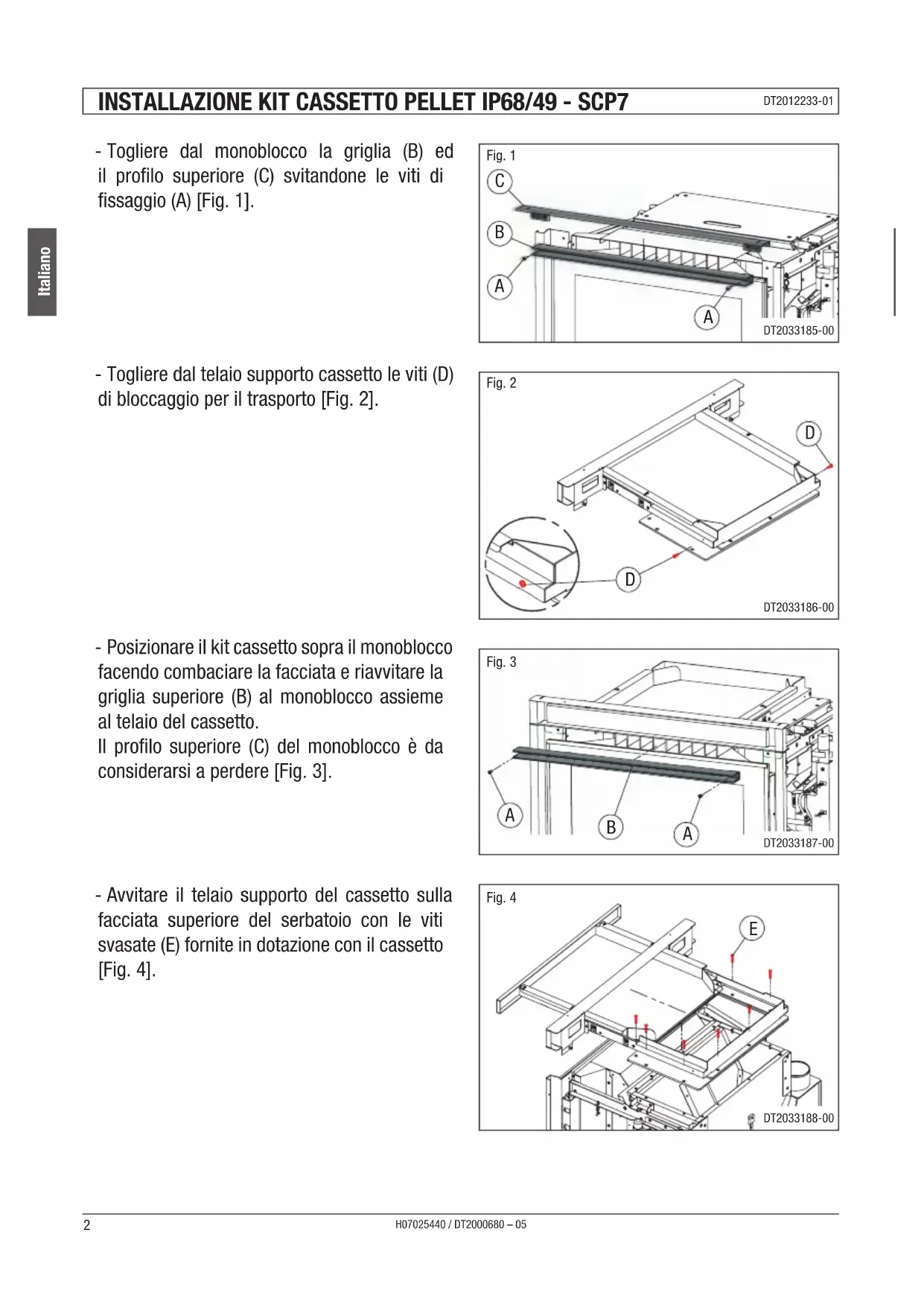

MANUALE UTENTE SCP 7 Superior

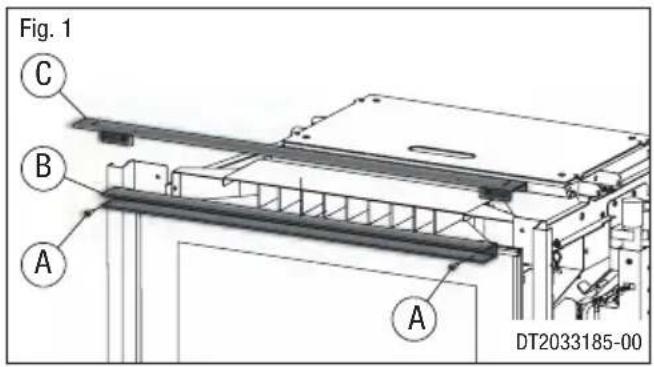

• Togliere dal monoblocco la griglia (B) ed il profilo superiore (C) svitandone le viti di fissaggio (A) [Fig. 1].

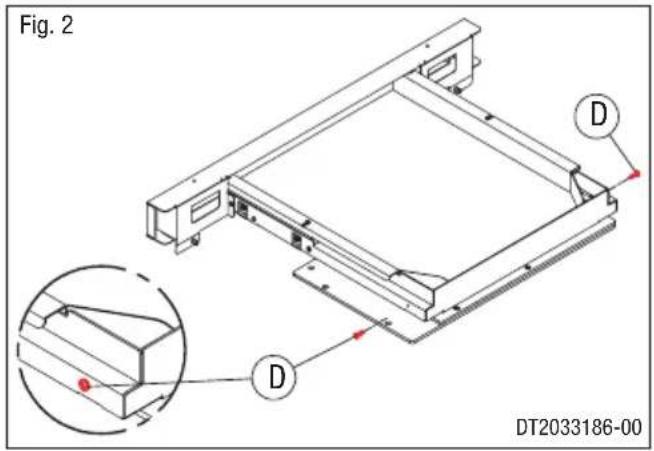

• Togliere dal telaio supporto cassetto le viti (D) di bloccaggio per il trasporto [Fig. 2].

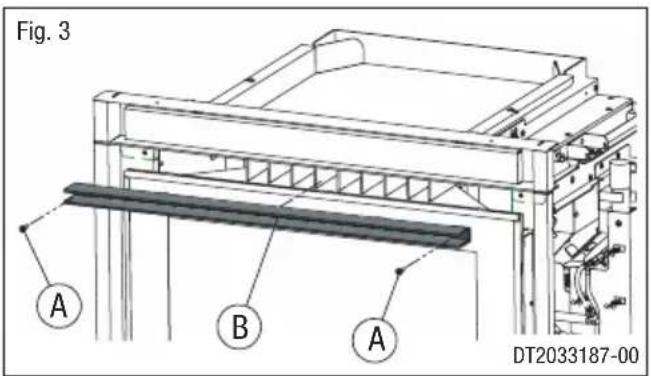

• Posizione are il kit cassetto sopra il monoblocco facendo combacciare la facciata e riavvitare la griglia superiore (B) al monoblocco assieme al telao del cassetto.

Il profilo superiore (C) del monoblocco è da considerarsi a perdere [Fig. 3].

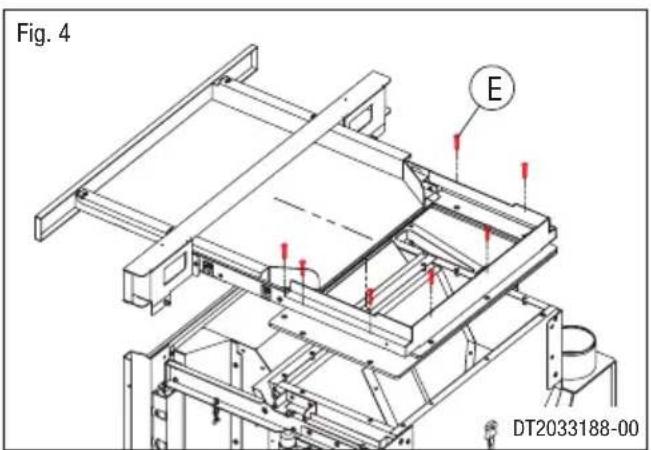

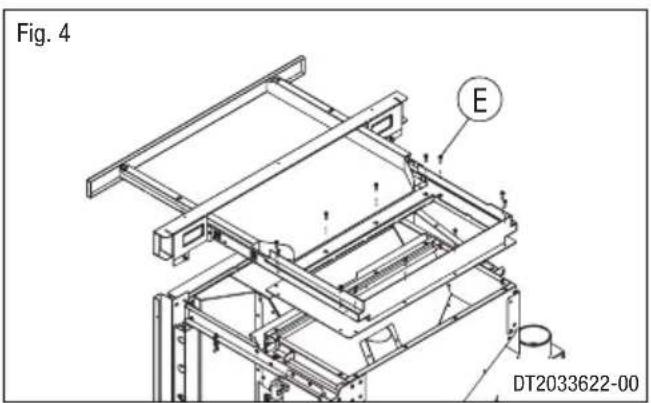

• Avvitare il telaio supporto del cassetto sulla facciata superiore del serbatoio con le viti svasate (E) fornite in dotazione con il cassetto [Fig. 4].

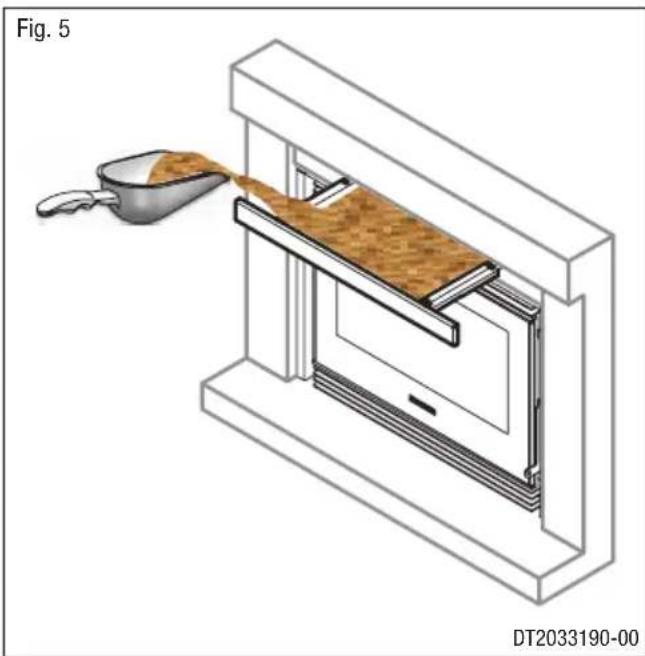

CARICO DEL PELLET CON KIT CASSETTO OPZIONALE

Se installato il kit cassetto pellet, la carica del pellet cui si èsso eseguita alla parte frontale sfruttando l'apposto cassettino estraibile nella parte superiore.

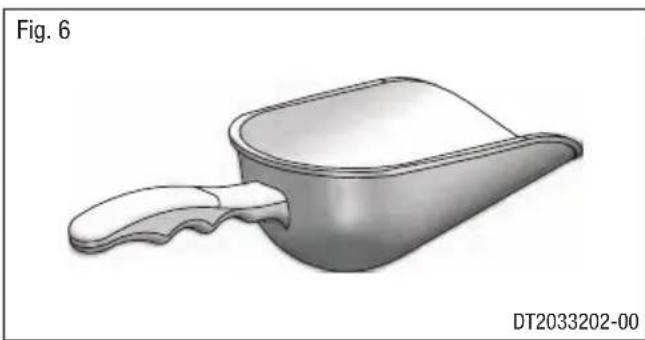

Visti gli spazi ridotti, per caricare il pellet in maniera più sicura ed agevole si consiglia una volta aperto il cassetto fino alla massima estrazione, di riempirlo con l'ausilio della sessola in plastica in dotazione (il cassetto ha una capacité correspondente a circa 5 sessole), e spingere con cautela il pellet nel serbatoio usingo l'apposto scopolo in dotazione.

Indicativamente, dalla segnalazione di avviso del sensore di rifornimento, il serbatoio dell'IP 68/49 e dell'SCP 7 risulta svuotato di una capacita corrispondente a circa 10 sessole, per cui per riempire il serbatoio non superare l'uso di 2 volte il cassetto.

Il serbatoio dell'IP 78/58 e dell'SCP 9 ha una capacité di circa 25 sessole, per cui per riempire il serbatoio non superare l'uso di 5 volte il cassetto.

Il serbatoio dell'IP 78/68 ha una capacité di circa 30 sessole, per cui per riempire il serbatoio non superare l'uso di 6 volte il cassetto.

Non riempireecessivamente il cassetto ed il serbatoio pellet per evitarne la fuoriuscita con seguente spreco.

• Togliere dal monoblocco la griglia (B) ed il profilo superiore (C) svitandone le viti di fissaggio (A) [Fig. 1].

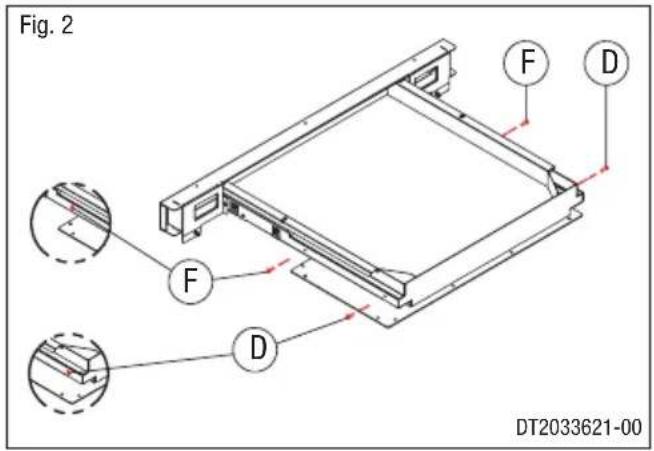

• Togliere dal telaio supporto cassetto le viti (D) di bloccaggio per il trasporto e le viti (F) di finecorsa aperture [Fig. 2].

Aprière con cautela il cassetto poiché è libero di uscire completeness ecadere.

• Posizione are il kit cassetto sopra il monoblocco facendo combacciare la facciata e riavvitare la griglia superiore (B) al monoblocco assieme al telaio del cassetto.

Il profilo superiore (C) del monoblocco è da considerarsi a perdere [Fig. 3].

• Avvitare il telaio supporto del cassetto sulla facciata superiore del serbatoio con le viti svasate (E) fornite in dotazione con il cassetto [Fig. 4].

• Chiudere il cassetto e avvitare nuovamente le viti (F) di finecorsa aperture.
