MANUALE UTENTE Lia 11 Superior

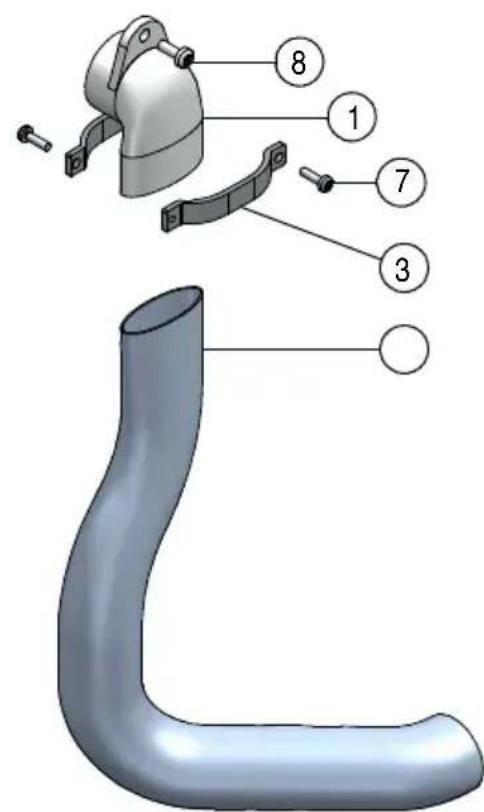

Set raccordo aria comburente
Nr. Descrizione Q.tà
1 Raccordo curvature 40 mm 1
2 Raccordo curvo 60 mm 1
3 Semicollare stringitubo 2
4 Tubo flessible 1
5 Fascetta stringitubo 1
6Vite autofilettante 2
7ViteM4 2
8ViteM5 1

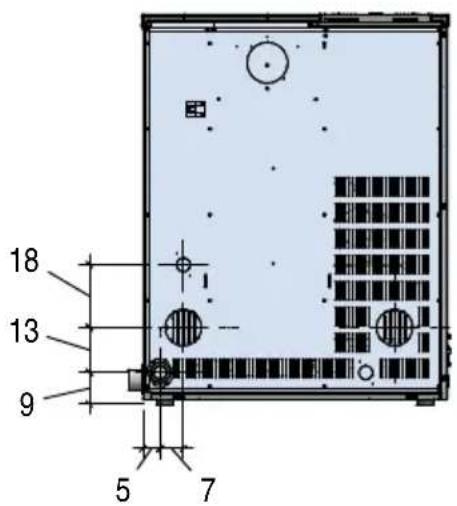

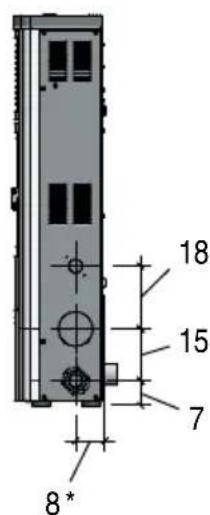

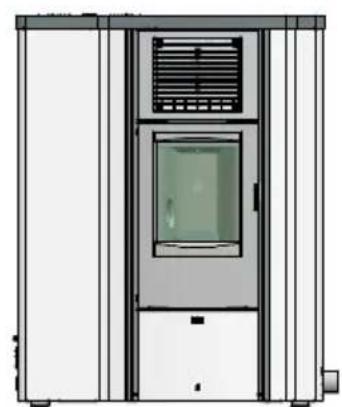

2.0 DIMENSIONI
DT2033750-02
Dimensioni in cm.
^ = Quota comprensiva di distanziatori posteriori.
3.0 INSTALLAZIONE
DT2012522-01

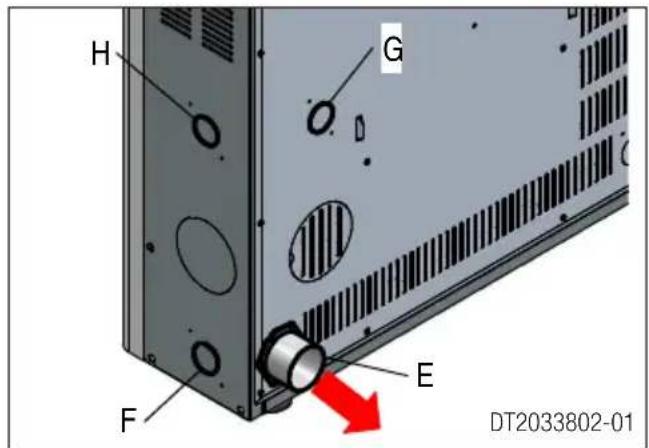

E' possibile installare il raccordo scegliendo tra 2 opzioni (consigliate):
- posteriori [E];
-sul lato destro della stufa [F].
In alternatively è possibile scegliere di installare il raccordo utilizzato le opzioni "G" e "H".
3.1 INSTALLAZIONE RACCORDO POSTERIORE
DT2012499-00
- Rimuovere il pannello laterale destro seguito le istruzioni riportate nel paragrafo "RIMOZIONE RIVESTimento" del libretto istruzioni allegato al prodotto.
Nel caso di stufa con rivestimento in ceramicica, seguire le istruzioni indicate nel capitolo "INSTALLAZIONE" del libretto istruzioni del rivestimento.
Per una migliorare accessibilità al prodotto, è consigliabile rimuovereanche la copertura laterale destra come raffigurato a lato.
-

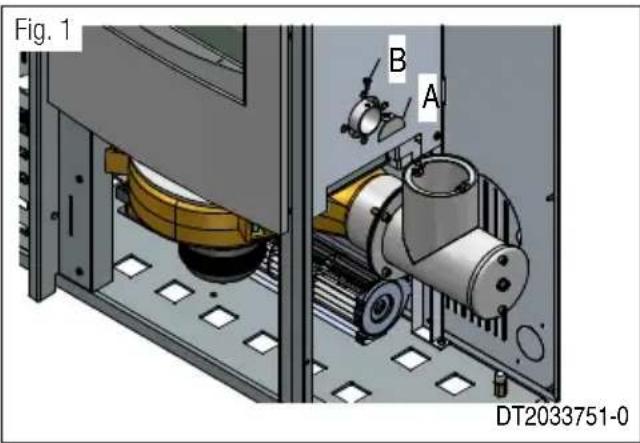

Procedure con la rimozione del parzializzatore [A] dell'aria primaria, presente nel tubo sul fianco destro della stufa, rimuovendo la relativa vite [B] di fissaggio. (Fig. 1)
-

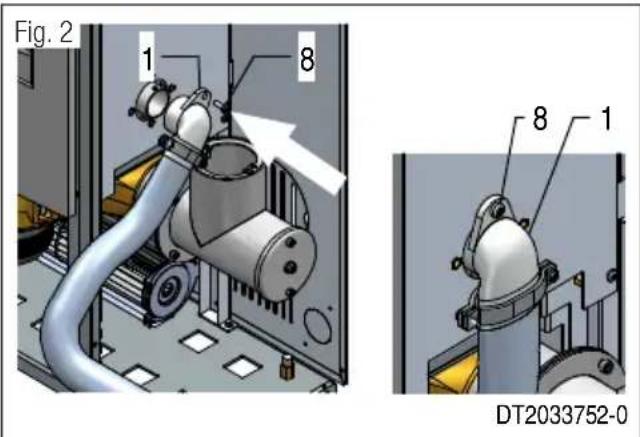

Posizione are il raccordo 40 mm [1] collegato con il tubo flessibile [4], sul tubo d'ingresso dell'aria primaria.
Far corrispondere il foro presente nel raccordo con il foro del tubo di ingresso dell'aria primaria.
Procedere con il fissaggio del raccordo con la vite M5 [8] fornita nel kit. (Fig. 2)

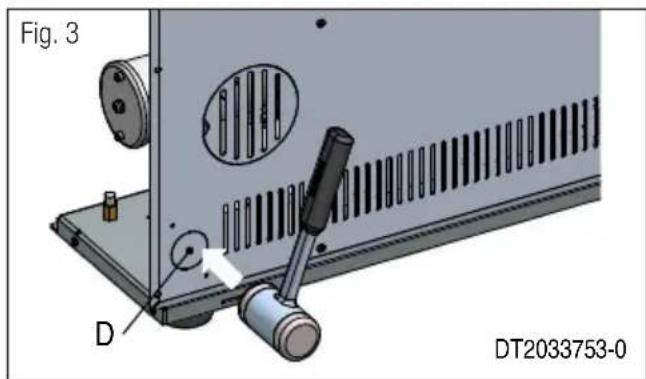

- Rimuovere, con un martello, il semitrancio [D] dal pannello posteriori prestando attenzione a non deformarlo. (Fig. 3)
- Inserire il raccordo 60 mm [2] all'interno del foro appena creato.
Italiano

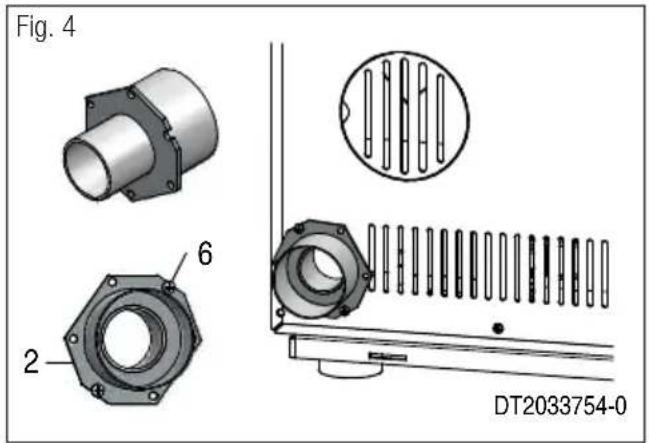

- Far coincidere le asole nel raccordo [2] con i fori presenti nel pannello posteriore fissandolo con le viti autofilettanti [6] in dotazione. (Fig. 4)

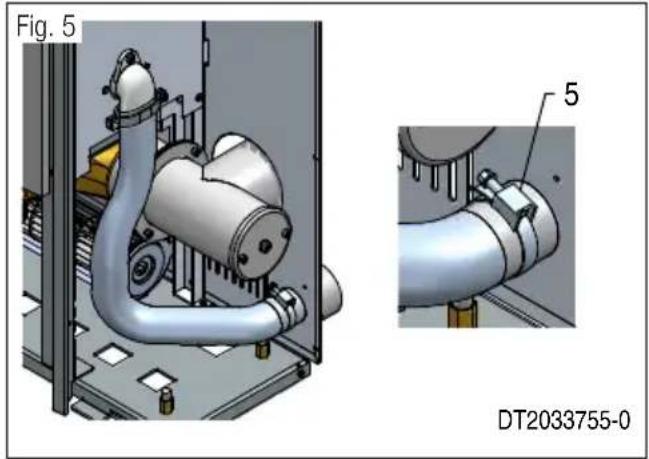

- Collegare con il tubo flessibile, i 2 raccordi precedentamente fissati alla stufa bloccandoli con la fascetta [5] in dotazione. (Fig. 5)
- Verificare che il tubo flessibile non vada in contatto con parti della stufa in movimento durante il funzionamento.
- Riposizionare nell'ordine inverso il rivestimento precedentemente rimioso.
- Allacciare la stufa all'eventuale presa d'aria esterna.
3.2 INSTALLAZIONE RACCORDO LATERALE
DT2012523-00
- Rimuovere il pannello laterale destro seguendo le istruzioni riportate nel paragrafo "RIMOZIONE RIVESTimento" del libretto istruzioni allegato al prodotto.
Nel caso di stufa con rivestimento in ceramicica, seguire le istruzioni indicate nel capitolo "INSTALLAZIONE" del libretto istruzioni del rivestimento.
Per una migliorare accessibilità al prodotto, è consigliabile rimuovereanche la copertura laterale destra come raffigurato a lato.

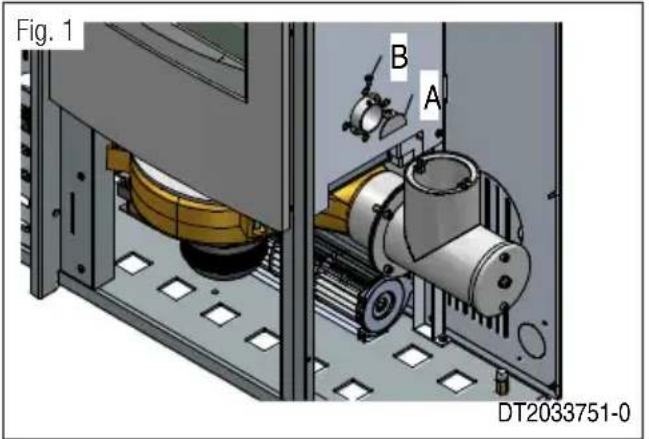

- Procedure con la rimozione del parzializzatore [A] dell'aria primaria, presente nel tubo sul fianco destro della stufa, rimuovendo la relativa vite [B] di fissaggio. (Fig. 1)
- Posizione are il raccordo 40 mm [1] collegato con il tubo flessibile [4], sul tubo d'ingresso dell'aria primaria.
Far corrispondere il foro presente nel raccordo con il foro del tubo di ingresso dell'aria primaria.

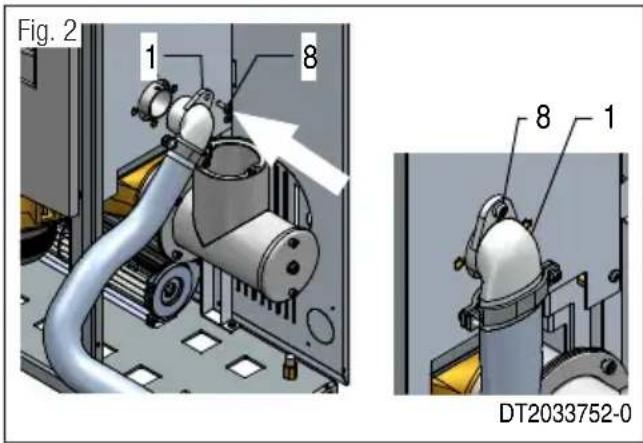

Procedere con il fissaggio del raccordo con la vite M5 [8] fornita nel kit. (Fig. 2)

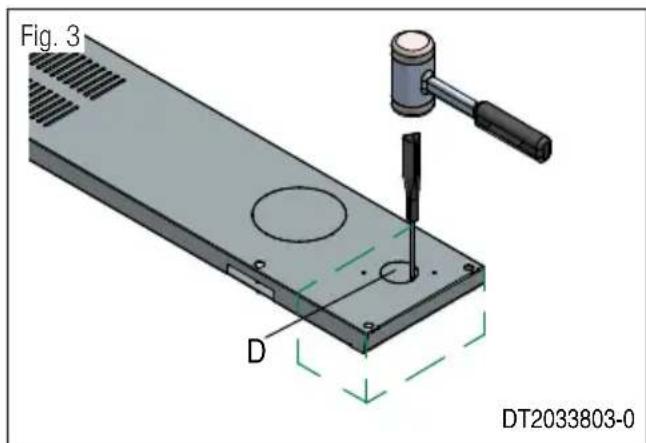

- Rimuovere il semitrancio [D] presente nella copertura laterale, prestando attenzione a non deformare o graffiare il pannello. (Fig. 3)
- Riposizionare la copertura laterale precedentamente rimossa.

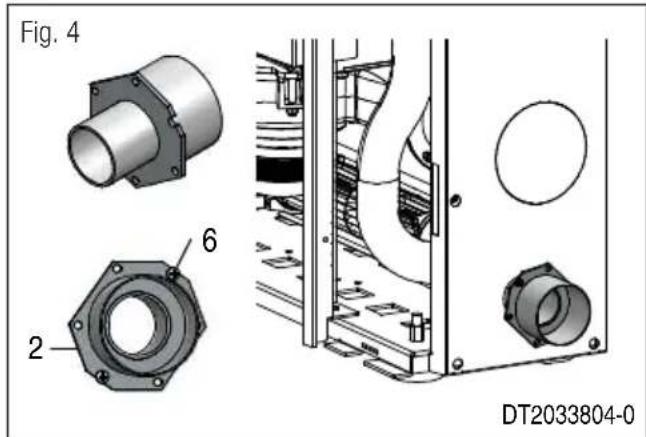

- Far coincidere le asole nel raccordo [2] con i fori presenti nella copertura laterale, fissandolo con le viti autofilettanti [6] in dotazione. (Fig. 4)

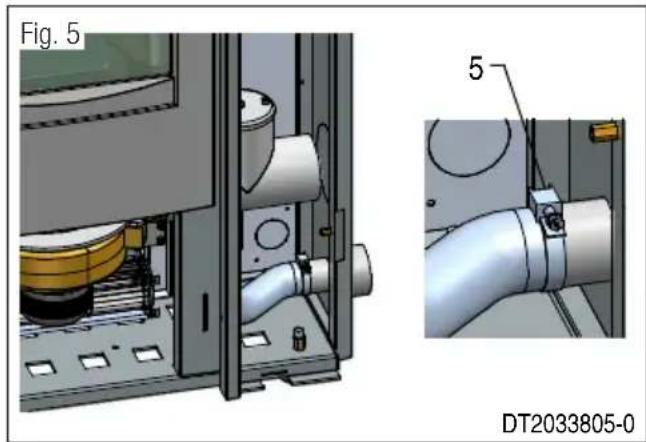

- Collegare con il tubo flessibile i 2 raccordi precedentamente fissati alla stufa bloccandoli con la fascetta [5] in dotazione. (Fig. 5)
- Verificare che il tubo flessibile non vada in contatto con parti della stufa in movimento durante il funzionamento.
- Riposizionare nell'ordine inverso il rivestimento precedentente rimioso.
- Allacciare la stufa all'eventuale presa d'aria esterna.
