Tipo de produto	Fogão a lenha
Marca	Superior
Modelo	Lia 11
Altura	80 cm (estimativa)
Largura	50 cm (estimativa)
Profundidade	50 cm (estimativa)
Peso	120 kg (estimativa)
Alimentação	Ar comburente (combustível lenha)
Potência nominal	10 kW (estimativa)
Rendimento	80 % (estimativa)
Funções principais	Aquecimento por convecção; conexão de ar comburente traseira ou lateral
Material do revestimento	Cerâmica ou aço (conforme versão)
Diâmetro da conexão de ar	40 mm e 60 mm
Sistema de estrangulamento de ar primário	Sim
Manutenção e limpeza	Limpeza regular da fornalha e do duto de fumaça; remoção do revestimento para acesso aos componentes internos
Segurança	Garantir que o tubo flexível não toque em partes móveis; conexão eventual a uma tomada de ar externa; instalação por profissional recomendada
Peças sobressalentes incluídas	Conexões de 40 mm e 60 mm, tubo flexível, parafusos M5, parafusos auto-roscantes, braçadeira de aperto
Reparabilidade	Acessível pela remoção do revestimento; peças sobressalentes disponíveis sob consulta
Informações gerais	Manual disponível em vários idiomas; inclui esquemas de instalação detalhados

Perguntas frequentes - Lia 11 Superior

Como instalar a conexão de ar comburente no fogão Lia 11?

A instalação pode ser feita na parte traseira ou lateral. Siga os passos do manual: remova o painel lateral, retire o estrangulador de ar primário, coloque a conexão de 40 mm com o tubo flexível, fixe-a com o parafuso M5, em seguida, desobstrua o furo no painel traseiro para a conexão de 60 mm e fixe-a com os parafusos auto-roscantes. Conecte o tubo flexível às duas conexões e prenda com a braçadeira.

Quais são os diâmetros das conexões fornecidas?

O kit inclui uma conexão de 40 mm para o tubo de entrada de ar primário e uma conexão de 60 mm para o painel traseiro ou lateral.

Posso instalar a conexão na parte traseira ou lateral?

Sim, duas opções estão disponíveis: conexão traseira (recomendada) ou lateral (lado direito). O manual descreve os procedimentos para ambas as configurações.

Como remover o revestimento para acessar as fixações?

Consulte o parágrafo 'REMOÇÃO DO REVESTIMENTO' do manual. Em geral, é necessário remover os painéis laterais e de cobertura. Para os modelos em cerâmica, consulte o manual específico do revestimento.

O que fazer se o furo no painel traseiro não estiver pré-perfurado?

O furo [D] está previsto, mas pode estar obstruído. Use um martelo para desobstruí-lo com cuidado para não deformar o painel.

O tubo flexível pode entrar em contato com partes móveis?

Não, é absolutamente necessário evitar qualquer contato com peças em movimento durante o funcionamento do fogão. Certifique-se de que o tubo flexível esteja bem afastado de qualquer parte móvel.

É necessário conectar o fogão a uma tomada de ar externa?

A instalação pode ser feita com ou sem tomada de ar externa. O manual menciona a possibilidade de conectar eventualmente o fogão a uma tomada de ar externa.

Quais parafusos são fornecidos para a fixação?

O kit inclui parafusos M5 [8] para fixar a conexão de 40 mm no tubo de ar primário, e parafusos auto-roscantes [6] para fixar a conexão de 60 mm no painel.

Como desobstruir o furo no painel?

Use um martelo para bater suavemente no furo [D] até que ele se abra. Tome cuidado para não deformar ou riscar o painel.

O manual está disponível em outros idiomas?

Sim, o manual Lia 11 Superior está disponível em francês, alemão, grego, inglês, espanhol, italiano, holandês, português e outros idiomas sob consulta.

MANUAL DE UTILIZADOR Lia 11 Superior

Set de ligação de ar combrente

= Valor incluindo os espaçadores traseiros.

3.0 INSTALLação

DT2012522-01

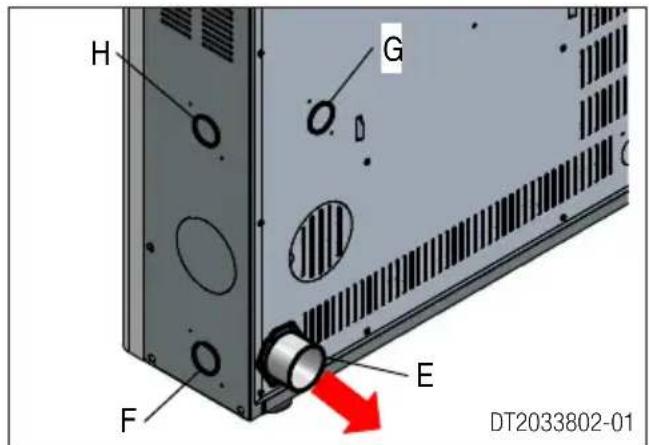

É possével instalar a ligação escolhendo entre 2 opções (recomendado):
- posterior [E];
- no lado direito da salamandra [F].

Como alternativa, você pode instalar a parte de conexão como indicaço na opção "H" e "G".

3.1 INSTALLação DA LIGação TRASEIRA

DT2012499-00

• Retire o pailel lateral direito seguito as instruções do parágrafo “REMOÇÃO DO REVESTimento” do manual de instruções anexado ao produits. Se o revestimento da salamandra for de cerâmina, siga as instruções indicadas no capítulo “INSTALAÇÃO” do manual de instruções do revestimento.
  Para facilitar oAceso ao produit, recomenda-se triturar tambem a cobertura lateral direita conforme ilustrado ao lado.
• Retire quando o dispositivo de parcialização [A] do ar primário, instalado no tubo na parte lateral direita da salamandra; para tal, retire o parafuso [B] de fixação. (Fig. 1)
• Posicao a ligaçao 40 mm [1], ligada ao tubo flexivel [4], no tubo de entrada do ar primario. O furo da ligaçao deve coincidir com o furo do tubo de entrada de ar primario.
  Fixe a ligaçao com o parafuso M5 [8] fornecido no Kit. (Fig. 2)

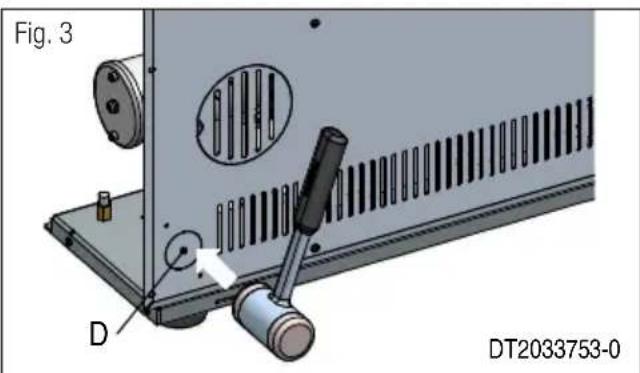

• Retire, com um martelo, a cobertura do orifácio [D] do painei traseiro tendo o cuidado de não o deformar. (Fig. 3)
• Coloque a ligaçao 60 mm [2] dentro do furo que foi aberto.

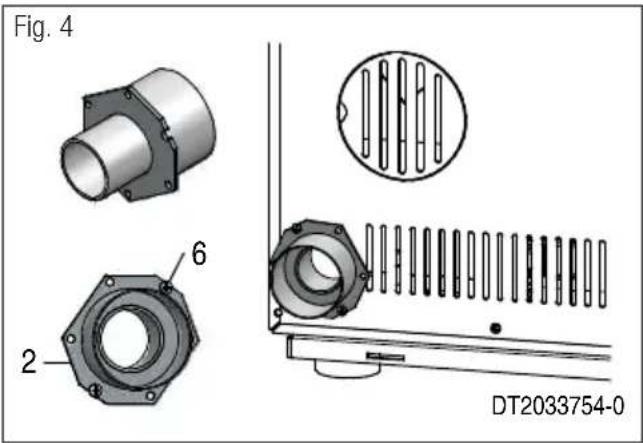

• Os furos da ligação [2] devem coincidir com os furos presentes no pailne traseiro e deve-se fixar com os parafusos auto-roscantes [6] fornecidos. (Fig. 4)

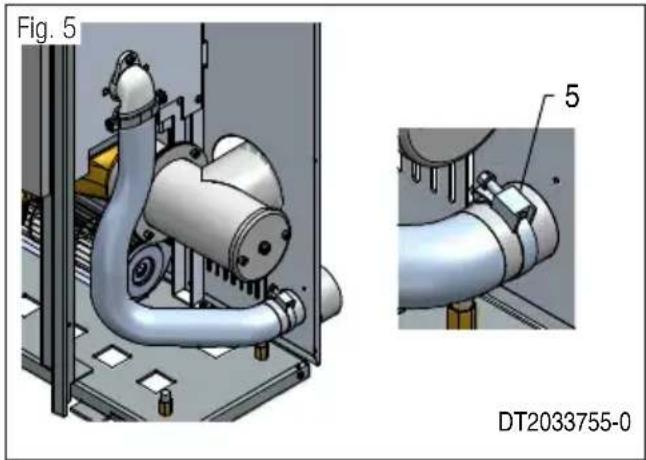

• Ligue, com o tubo flexivel, as 2 ligações que foram fixadas na salamandra e bloqueie com a abraçadeira [5] fornecida. (Fig. 5)

Verifique se o tubo flexivel não entra em conta com partes moveis da salamandra durante o funciona.

Recoloque o revestimento的那一 ordem inversa à exigida那一 desmontagem.

• Ligue a salamandra à eventual entrada de ar do exterior.

3.2 INSTALLAÇAO DA LIGAÇAO LATERAL

DT2012523-00

• Retire o paill lateral direito seguindo as instruções do parágrafo “REMOÇÃO DO REVESTimento” do manual de instruções anexado ao produits. Se o revestimento da salamandra for de cerâmina, siga as instruções indicadas no capítulo “INSTALAÇÃO” do manual de instruções do revestamento. Para fazer o acesso ao produits, recomenda-se retiring também a cobertura lateral direita conforme ilustrado ao lado.

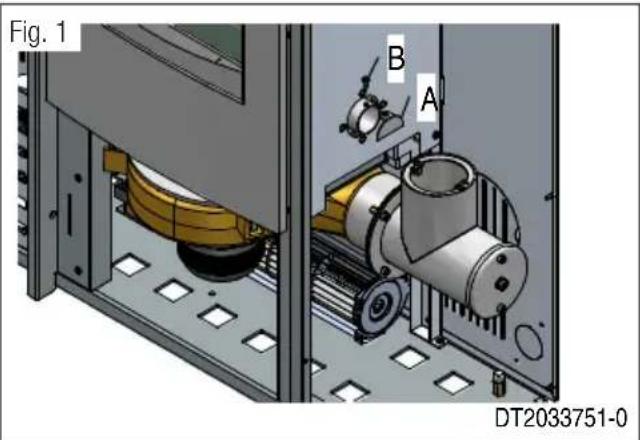

• Retire então o disposito de parcialização [A] do ar primário, instalado no tubo na parte lateral direita da salamandra; para tal, retire o parafuso [B] de fixação. (Fig. 1)

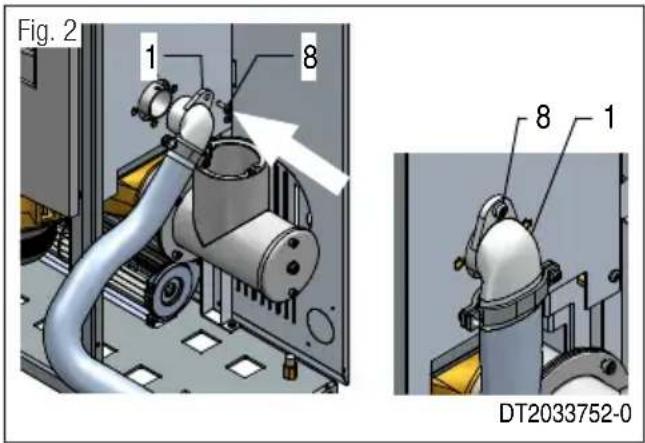

• Posicao a ligaao 40 mm [1], ligada ao tubo flexivel [4], no tubo de entrada do ar primario. O furo da ligaao deve coincidir com o furo do tubo de entrada de ar primario. Fixe a ligaao com o parafuso M5 [8] fornecido no Kit. (Fig. 2)

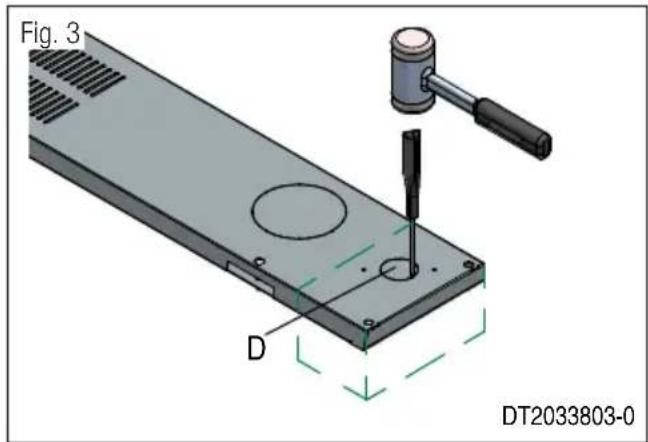

• Retire a cobertura do orificio [D] presente na cobertura lateral, prestando atencao a nao deformar ou riscar o pail. (Fig. 3)

• Reposizione a cobertura lateral que forn retirada.

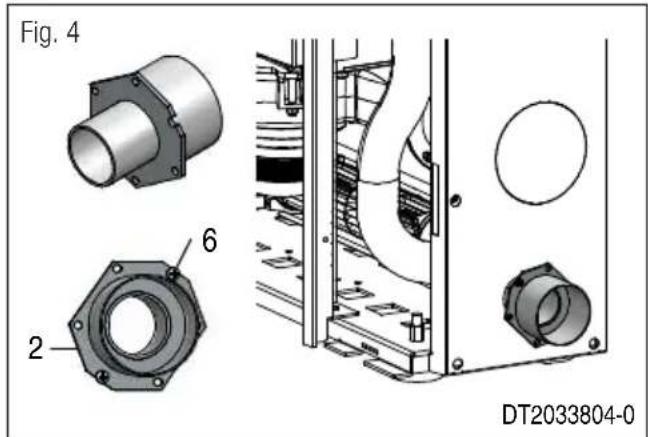

• Faça com que os furos na ligação [2] coincidam com os furos da cobertura lateral, fixando-a com os parafusos auto-roscantes [6] fornecidos. (Fig. 4)

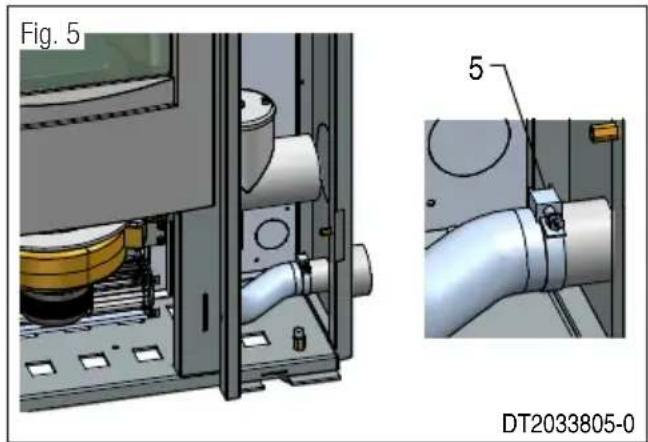

• Ligue com o tubo flexivel as 2 ligações fixadas anteriormente na salamandra e bloqueie-as com a abraçadeira [5] fornecida. (Fig. 5)

• Verifique se o tubo flexivel não entra em contacto com partes moveris da salamandra durante o funciona.
• Volte a posicionar o revestimentoPGA ordem inversa a exigida para a retirada.
• Ligue a salamandra à eventual entrada de ar do exterior.

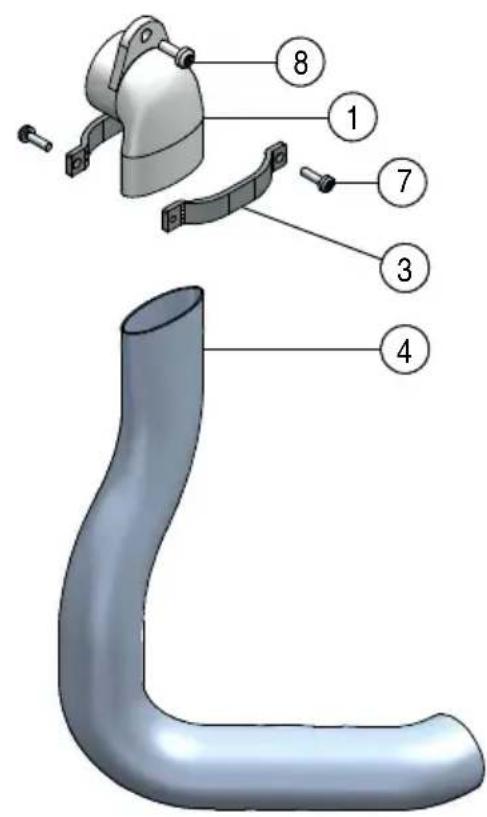

1.0 ANAγTIKO ΣXHMA
