Tipo de producto	Estufa de leña
Marca	Superior
Modelo	Lia 11
Altura	80 cm (estimación)
Ancho	50 cm (estimación)
Profundidad	50 cm (estimación)
Peso	120 kg (estimación)
Alimentación	Aire comburente (combustible leña)
Potencia nominal	10 kW (estimación)
Rendimiento	80% (estimación)
Funciones principales	Calefacción por convección; conexión de aire comburente trasera o lateral
Material del revestimiento	Cerámica o acero (según versión)
Diámetro de conexión de aire	40 mm y 60 mm
Sistema de estrangulamiento de aire primario	Sí
Mantenimiento y limpieza	Limpieza regular del hogar y del conducto de humo; retiro del revestimiento para acceso a componentes internos
Seguridad	Asegurar que el tubo flexible no toque partes móviles; conexión eventual a una toma de aire exterior; instalación por profesional recomendada
Piezas de repuesto incluidas	Conexiones 40 mm y 60 mm, tubo flexible, tornillos M5, tornillos autorroscantes, abrazadera de sujeción
Reparabilidad	Accesible mediante desmontaje del revestimiento; piezas de repuesto disponibles bajo pedido
Información general	Manual disponible en varios idiomas; incluye diagramas de instalación detallados

Preguntas frecuentes - Lia 11 Superior

¿Cómo instalar la conexión de aire comburente en la estufa Lia 11?

La instalación puede realizarse en la parte trasera o lateral. Siga los pasos del manual: retire el panel lateral, quite el estrangulador de aire primario, coloque la conexión de 40 mm con el tubo flexible, fíjela con el tornillo M5, luego abra el orificio en el panel trasero para la conexión de 60 mm y fíjela con los tornillos autorroscantes. Conecte el tubo flexible a ambas conexiones y asegure con la abrazadera.

¿Cuáles son los diámetros de las conexiones suministradas?

El kit incluye una conexión de 40 mm para el tubo de entrada de aire primario y una conexión de 60 mm para el panel trasero o lateral.

¿Puedo instalar la conexión en la parte trasera o lateral?

Sí, hay dos opciones disponibles: conexión trasera (recomendada) o lateral (lado derecho). El manual describe los procedimientos para ambas configuraciones.

¿Cómo retirar el revestimiento para acceder a las fijaciones?

Consulte el párrafo 'RETIRO DEL REVESTIMIENTO' del manual. En general, hay que quitar los paneles laterales y de cubierta. Para los modelos de cerámica, consulte el manual específico del revestimiento.

¿Qué hacer si el orificio en el panel trasero no está pretaladrado?

El orificio [D] está previsto pero puede estar obstruido. Use un martillo para abrirlo con cuidado para no deformar el panel.

¿Puede el tubo flexible entrar en contacto con partes móviles?

No, hay que evitar absolutamente cualquier contacto con piezas en movimiento durante el funcionamiento de la estufa. Asegúrese de que el tubo flexible esté bien alejado de cualquier parte móvil.

¿Es necesario conectar la estufa a una toma de aire exterior?

La instalación puede realizarse con o sin toma de aire exterior. El manual menciona la posibilidad de conectar eventualmente la estufa a una toma de aire exterior.

¿Qué tornillos se suministran para la fijación?

El kit incluye tornillos M5 [8] para fijar la conexión de 40 mm en el tubo de aire primario, y tornillos autorroscantes [6] para fijar la conexión de 60 mm en el panel.

¿Cómo abrir el orificio en el panel?

Use un martillo para golpear suavemente el orificio [D] hasta que se abra. Tenga cuidado de no deformar o rayar el panel.

¿El manual está disponible en otros idiomas?

Sí, el manual Lia 11 Superior está disponible en francés, alemán, griego, inglés, español, italiano, neerlandés, portugués y otros idiomas bajo pedido.

MANUAL DE USUARIO Lia 11 Superior

INSTRUCCIONES PARA EL INSTALADOR

INSTRUÇÉS PARA O INSTALLADOR

1) Racor curve 40 mm
2) Racor 60 mm
3) Semiabrazadera para tubos 2
4) Tubo flexible 1
5) Abrazadora para tubos 1
6) Tornillo autoroscante 2
7) Tornillo M4 2
8) Tornillo M5 1

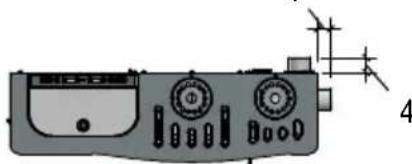

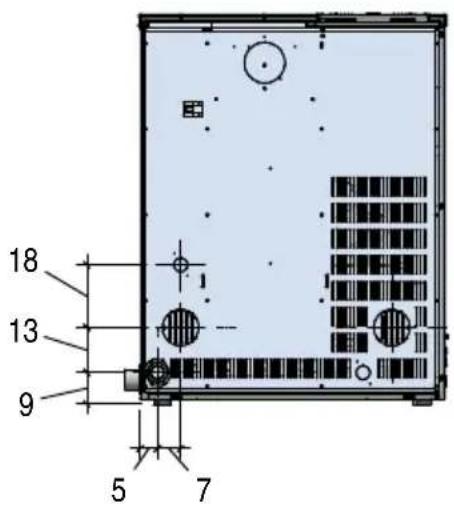

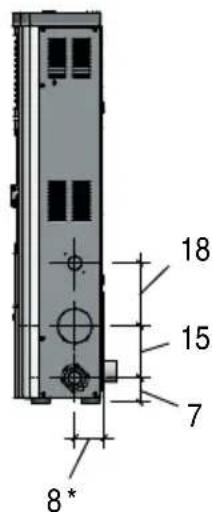

2.0 DIMENSIONES

DT2033750-02

Dimensiones en cm.

^ = Esta medida incluye los separatadorestraseros.

4

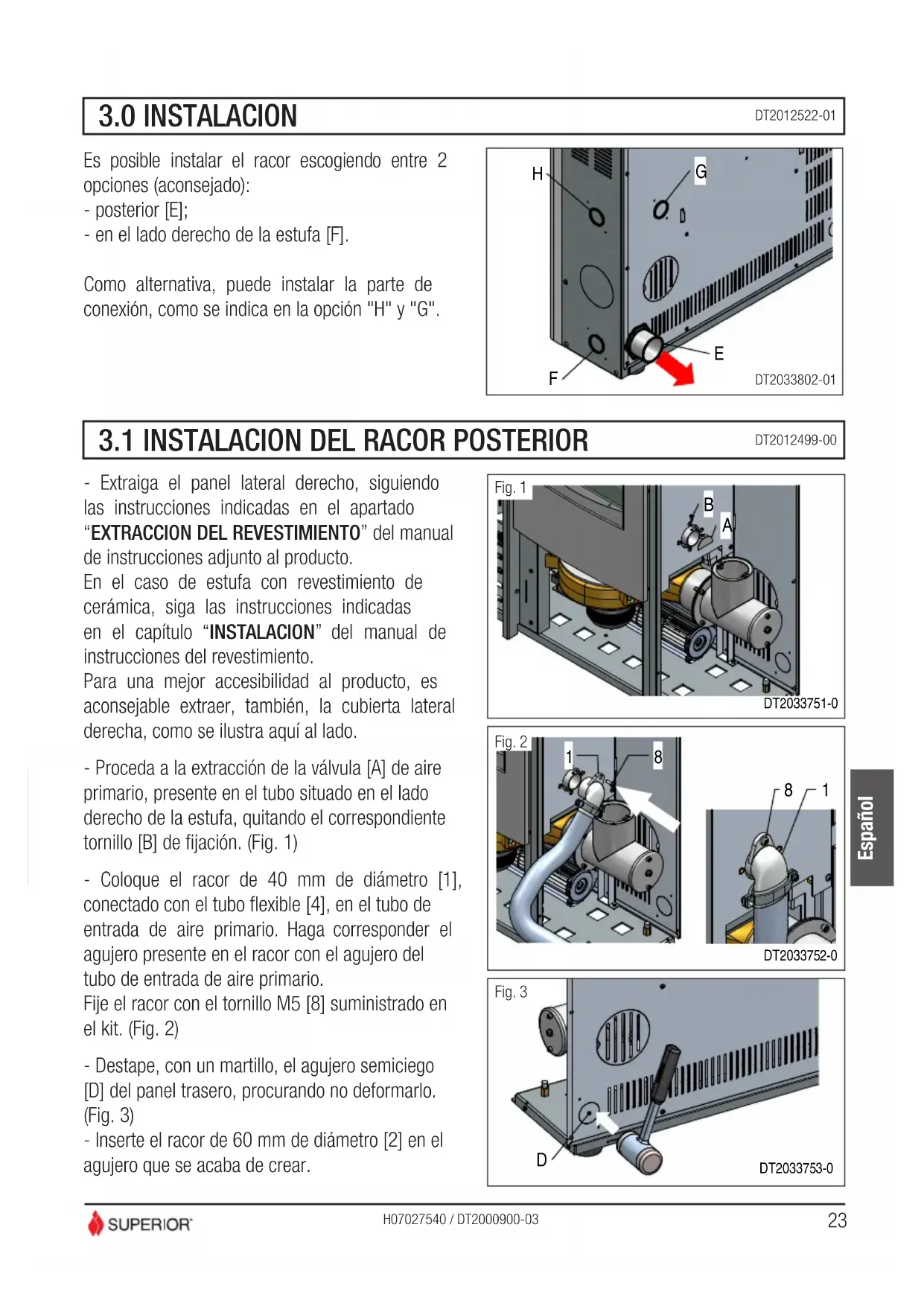

3.0 INSTALLACION

DT2012522-01

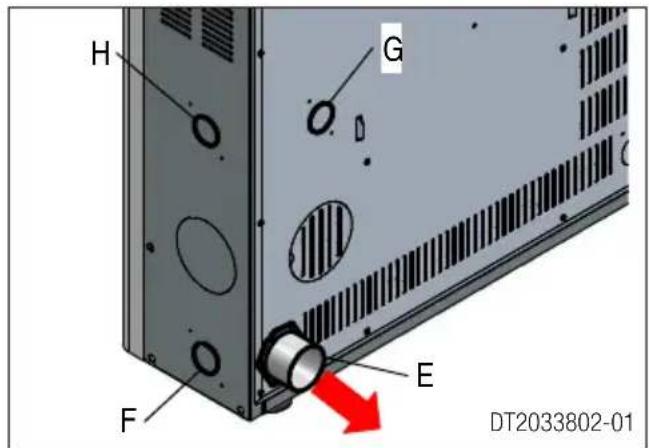

Es possible instalar el racor escogiendo entre 2 OPCIONES (aconsejado):

• posterior [E];
• en elazo derecho de la estufa [F].

Como alternativa,可以更好 instalar la parte de conexión, como se indica en laopia "H" y "G".

3.1 INSTALLACION DEL RACOR POSTERIOR

DT2012499-00

• Extraiga el panel lateral derecho, suguiendo las instruccionesindicadas en el apartado "EXTRACCION DEL REVESTIMIENTO" del manual de instrucciones adjunto al producto.
  En el caso de estufa con revestimiento de cerámica, siga las instrucciones indicadas en el capitulo "INSTALLACION" del manual de instrucciones del revestimiento.
  Para una mayor accesibilitad al producto, es aconsejable extraer, también, la cubierta lateral derecha, como se ilustra ahora alazo.

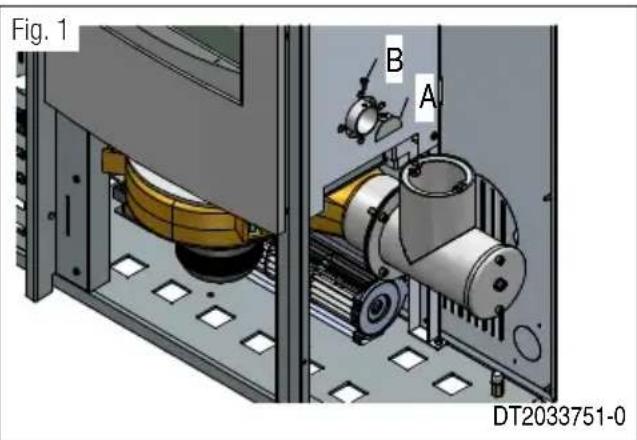

• Proceda a la extracción de la valvula [A] de aire primario, presente en el tubo situado en el lado derecho de la estufa, quitando el correspondiente tornillo [B] de fiejan. (Fig. 1)

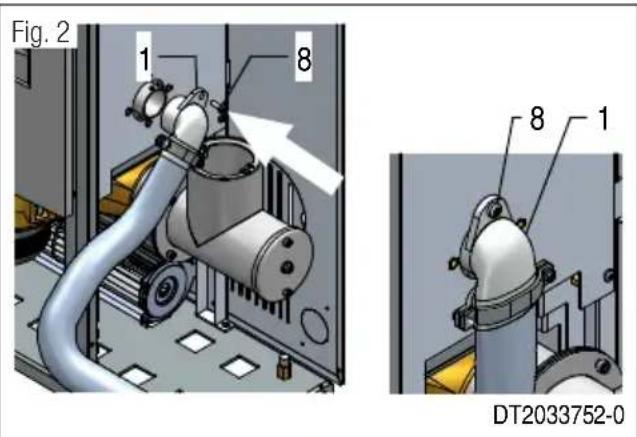

• Coloque el racor de 40 mm de diametro [1], connectado con el tubo flexible [4], en el tubo de entrada de aire primario. Haga corresponder el agujero presente en el racor con el agujero del tubo de entrada de aire primario.
  Fije el racor con el tornillo M5 [8] suministrado en el kit. (Fig. 2)

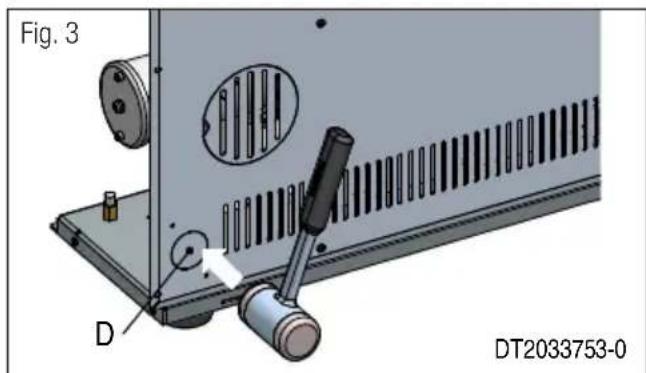

• Destape, con un martillo, el agujero semiciego [D] del panel trasero, procurando no deformarlo. (Fig. 3)
• Inserte el racor de 60~mm de diametro [2] en el agujero que se acaba de create.

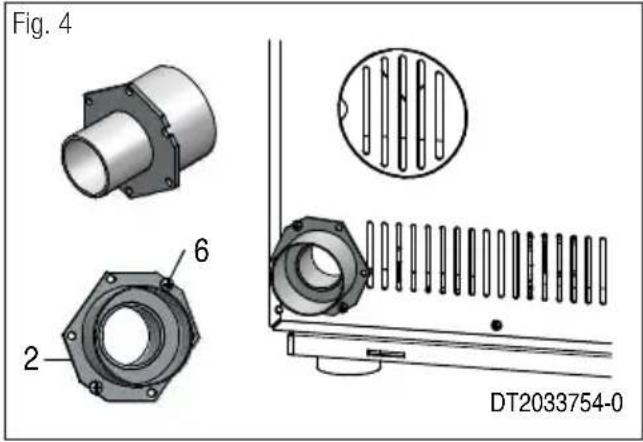

• Haga coincidir los orificios del racor [2] con los agujeros presentes en el panel trasero, fjándolo con los tornillos autoroscantes [6] suministrados. (Fig. 4)

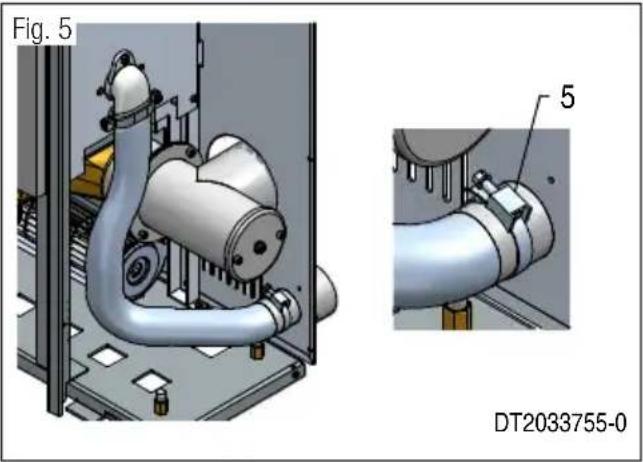

• Conecte con el tubo flexible los 2 racores fjados anteriormente a la estufa, bloqueandolos con la abrazadora [5] suministrada. (Fig. 5)

Compruebe que el tubo flexible no entre en contacto con partes de la estufa en movimiento durante el funciona.

• Vuelva a colocar, enorden inverso, el revestimiento extraido anteriorsmente.
• Conecte la estufa a la eventual toma de aire exterior

3.2 INSTALLACION DEL RACOR LATERAL

DT2012523-00

• Extraiga el panel lateral derecho, siguiendo las instrucciones indicadas en el apartado "EXTRACCION DEL REVESTIMIENTO" del manual de instrucciones adjunto al producto.

En el caso de estufa con revestimiento de cerámica, siga las instrucciones indicadas en el capitulo "INSTALLACION" del manual de instrucciones del revestimiento.

Para una mayor accesibilitad al producto, es aconsejable extraer, también, la cubierta lateral derecha, como se ilustra aquí alazo.

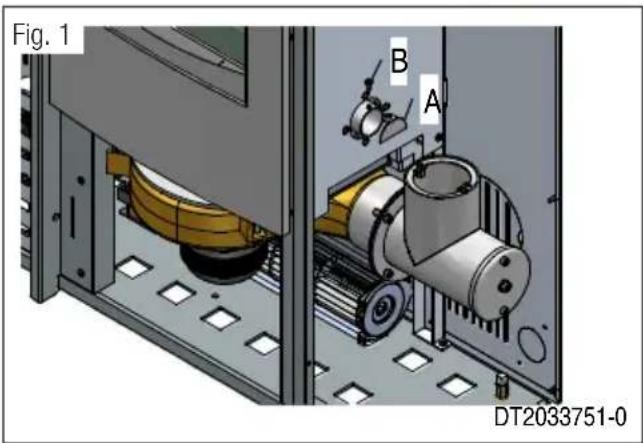

• Proceda a la extracción de la valvula [A] de aire primario, presente en el tubo situado en el bajo derecho de la estufa, quitando el correspondiente tornillo [B] de fijación. (Fig. 1)

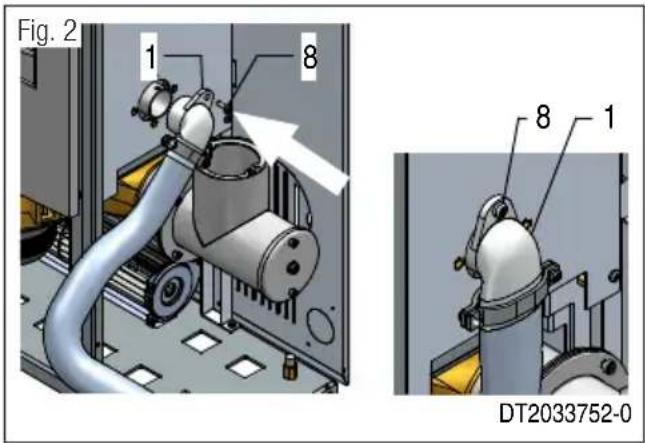

• Coloque el racor de 40 mm de diametro [1], connectado con el tubo flexible [4], en el tubo de entrada de aire primario. Haga corresponder el agujero presente en el racor con el agujero del tubo de entrada de aire primario.

Fije el racor con el tornillo M5 [8] suministrado en el kit. (Fig. 2)

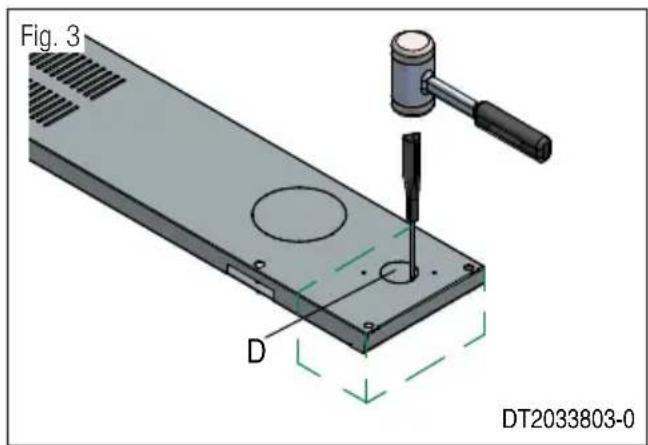

• Destape el agujero semiciego [D] presente en la cubierta lateral, procurando no deformar o rayar el panel. (Fig. 3)
• Vuelva a colocar la cubierta lateral anteriorsmente extraída.

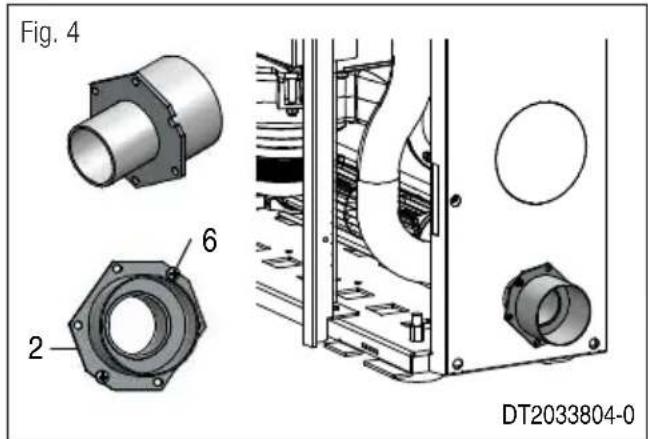

• Haga coincidir los orificios del racor [2] con los agujeros presentes en la cubierta lateral, fijandolo con los tornillos autoroscantes [6] suministrados. (Fig. 4)

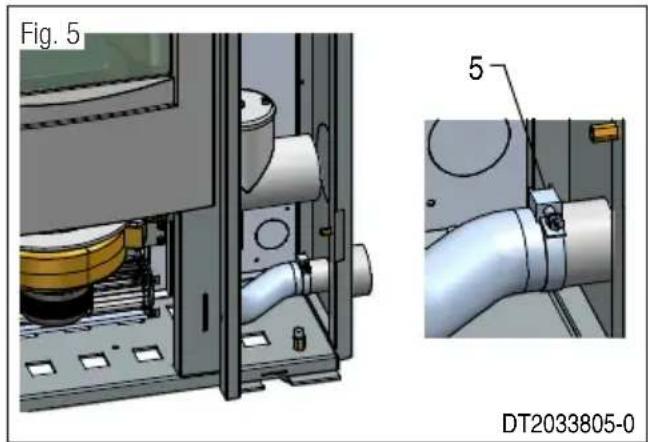

• Conecte con el tubo flexible los 2 racores anteriorsmente fjados a la estufa, bloqueandolos con la abrazadora [5] suministrada. (Fig. 5)
• Compruebe que el tubo flexible no entree en contacto con partes de la estufa en movimiento durante el funciona.
• Vuelva a colocar, enorden inverso, el revestimiento anteriormente extraido.
• Conecte la estufa a la eventual toma de aire exterior.

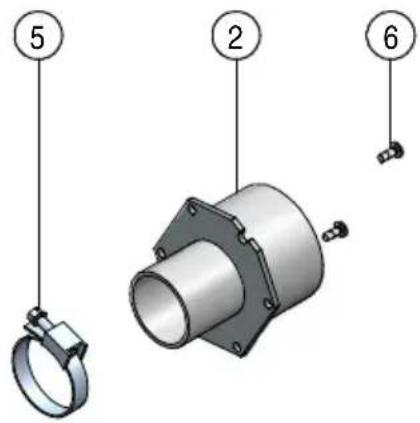

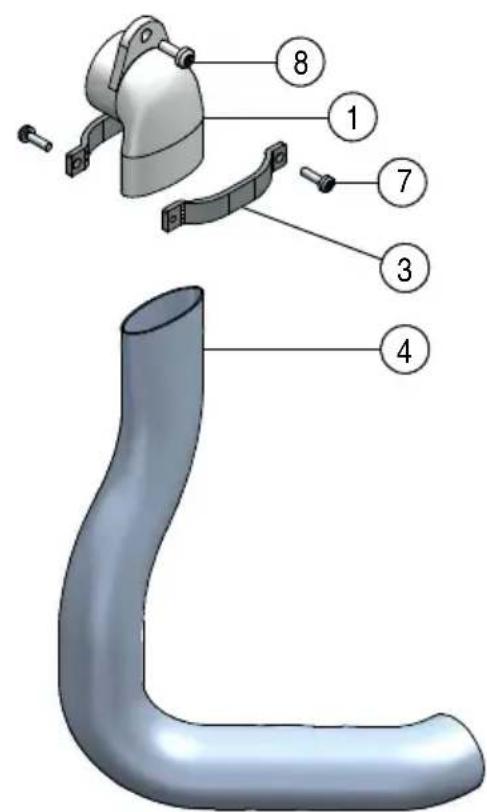

1.0 DESENHO EXPLODIDO

DT2012498-00

N° Descrição

1) Curva 40mm
2) Ligação 060 mm 1
3) Meia-abraçadeira para tubo 2
4) Tubo flexivel 1
5) Abraçadeira para tubo 1
6) Parafuso auto-roscante 2
7) Parafuso M4 2
8) Parafuso M5 1

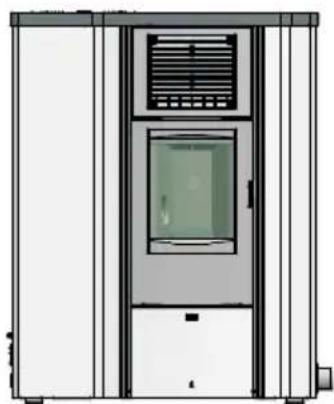

2.0 DIMENSOES

DT2033750-02

4

Dimensoes em cm.
