Type de produit	Poêle à bois
Marque	Superior
Modèle	Lia 11
Hauteur	80 cm (estimation)
Largeur	50 cm (estimation)
Profondeur	50 cm (estimation)
Poids	120 kg (estimation)
Alimentation	Air comburant (combustible bois)
Puissance nominale	10 kW (estimation)
Rendement	80 % (estimation)
Fonctions principales	Chauffage par convection ; raccordement d'air comburant arrière ou latéral
Matériau du revêtement	Céramique ou acier (selon version)
Diamètre de raccordement d'air	40 mm et 60 mm
Système d'étranglement d'air primaire	Oui
Entretien et nettoyage	Nettoyage régulier du foyer et du conduit de fumée ; retrait du revêtement pour accès aux composants internes
Sécurité	Assurer que le tuyau flexible ne touche pas de parties mobiles ; raccordement éventuel à une prise d'air extérieure ; installation par professionnel recommandée
Pièces détachées incluses	Raccords 40 mm et 60 mm, tuyau flexible, vis M5, vis auto-taraudeuses, bride de serrage
Réparabilité	Accessible par dépose du revêtement ; pièces détachées disponibles sur demande
Informations générales	Notice disponible en plusieurs langues ; comprend des schémas d'installation détaillés

FOIRE AUX QUESTIONS - Lia 11 Superior

Comment installer le raccordement d'air comburant sur le poêle Lia 11 ?

L'installation peut se faire à l'arrière ou sur le côté. Suivez les étapes de la notice : retirez le panneau latéral, enlevez l'étrangleur d'air primaire, placez le raccord 40 mm avec le tuyau flexible, fixez-le avec la vis M5, puis désoperculez le trou sur le panneau arrière pour le raccord 60 mm et fixez-le avec les vis auto-taraudeuses. Branchez le tuyau flexible aux deux raccords et bloquez avec la bride.

Quels sont les diamètres des raccords fournis ?

Le kit comprend un raccord de 40 mm pour le tuyau d'amenée d'air primaire et un raccord de 60 mm pour le panneau arrière ou latéral.

Puis-je installer le raccordement à l'arrière ou sur le côté ?

Oui, deux options sont disponibles : raccordement arrière (recommandé) ou latéral (côté droit). La notice décrit les procédures pour les deux configurations.

Comment retirer le revêtement pour accéder aux fixations ?

Consultez le paragraphe 'RETRAIT DU REVÊTEMENT' de la notice. En général, il faut enlever les panneaux latéraux et de couverture. Pour les modèles en céramique, référez-vous à la notice spécifique du revêtement.

Que faire si le trou sur le panneau arrière n'est pas pré-percé ?

Le trou [D] est prévu mais peut être obstrué. Utilisez un marteau pour le désoperculer avec précaution pour ne pas déformer le panneau.

Le tuyau flexible peut-il entrer en contact avec des parties mobiles ?

Non, il faut absolument éviter tout contact avec des pièces en mouvement pendant le fonctionnement du poêle. Assurez-vous que le tuyau flexible est bien éloigné de toute partie mobile.

Faut-il raccorder le poêle à une prise d'air extérieure ?

L'installation peut être effectuée avec ou sans prise d'air extérieure. La notice mentionne la possibilité de raccorder éventuellement le poêle à une prise d'air extérieure.

Quelles vis sont fournies pour la fixation ?

Le kit inclut des vis M5 [8] pour fixer le raccord 40 mm sur le tuyau d'air primaire, et des vis auto-taraudeuses [6] pour fixer le raccord 60 mm sur le panneau.

Comment désoperculer le trou sur le panneau ?

Utilisez un marteau pour frapper doucement sur le trou [D] jusqu'à ce qu'il s'ouvre. Faites attention à ne pas déformer ou rayer le panneau.

La notice est-elle disponible dans d'autres langues ?

Oui, la notice Lia 11 Superior est disponible en français, allemand, grec, anglais, espagnol, italien, néerlandais, portugais et d'autres langues sur demande.

MODE D'EMPLOI Lia 11 Superior

Raccordement pour l'aire de combustion

^ = Cote comptenant les entreprises arriées.

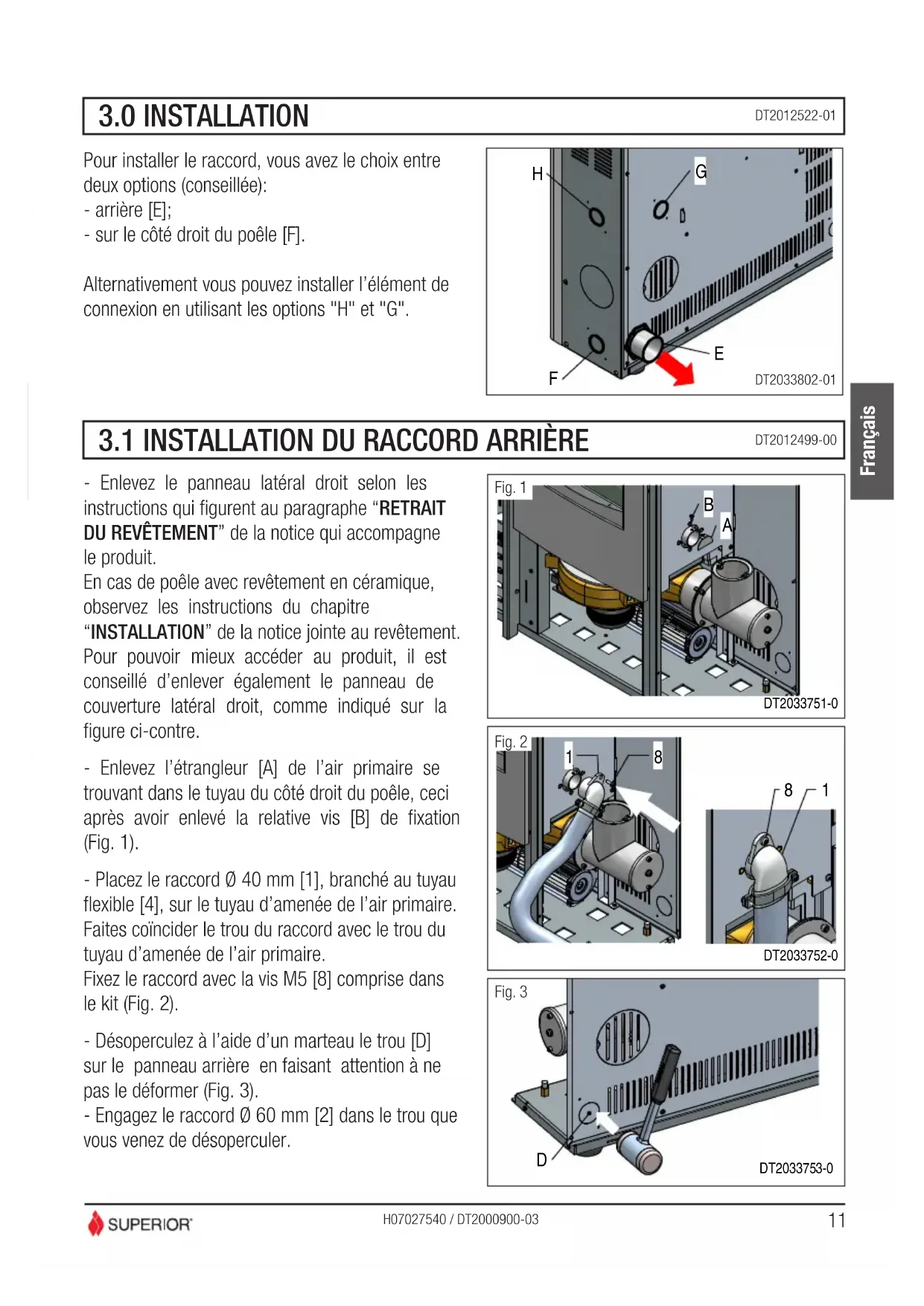

3.0 INSTALLATION

DT2012522-01

Pour installer le raccord, vous avez lechioix entre deux options (conseillée):

• arrrière [E];
• sur le côte croit du poèle [F].

• Enlevez le panneau létal croit selon les instructions qui figurent au paragraphe “RETRAIT DU REVÊTEMENT” de la notice qui accompagne le produit.
  En cas de poèle avec revêtement en ceramique, observez les instructions du chapitre
  "INSTALLATION" de la notice jointe au revêtement. Pour pouvoir mistrés acceder au produit, il est conseilé d'enlever également le panneau de couverture létal croit, comme indiqué sur la figure ci-contre.

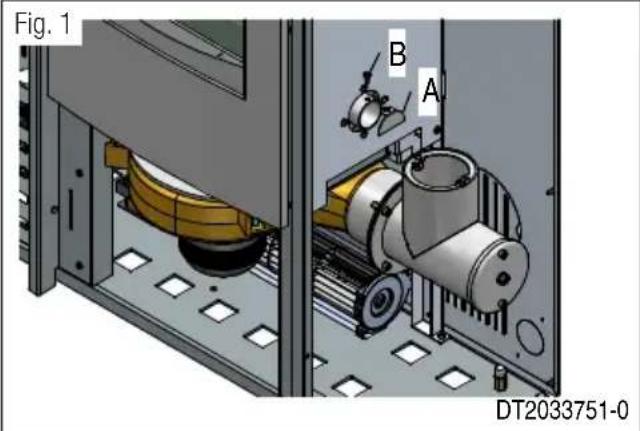

• Enlevez l'étrangleur [A] de l'air primaire se trouvant dans le tuyau du côté croit du poèle, ceci après avoir enlevé la relative vis [B] de fixation (Fig. 1).

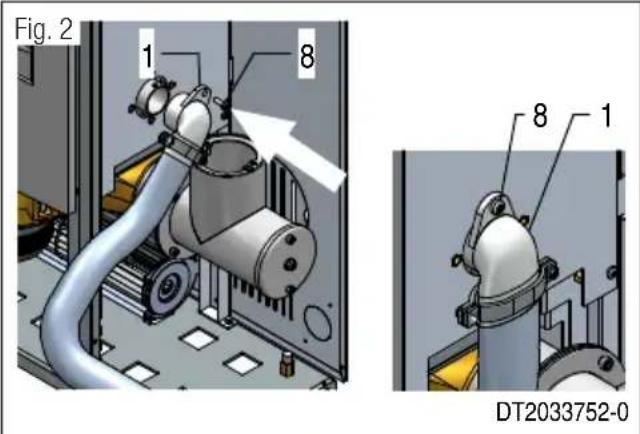

• Placez le raccord 40 mm [1], branché au tuyau flexible [4], sur le tuyau d'amnée de l'air primaire. Faites coincider le trou du raccord avec le trou du tuyau d'amnée de l'air primaire.
  Fixez le raccord avec la vis M5 [8] comprend dans le kit (Fig. 2).

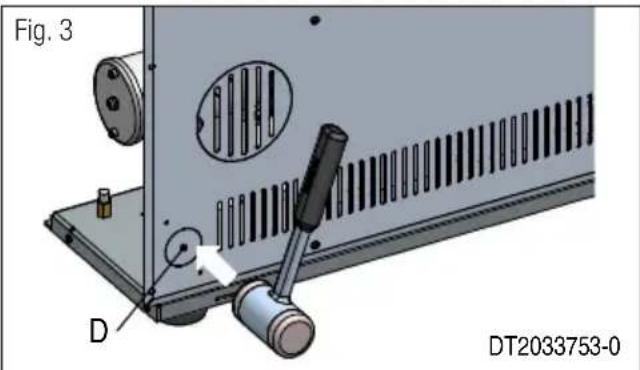

• Désoperculez à l'aide d'un marteau le trou [D] sur le panneau arrêté en faisant attention à ne pas le déformer (Fig. 3).
• Engagez le raccord 60 mm [2] dans le trou que vous venez de désperculer.

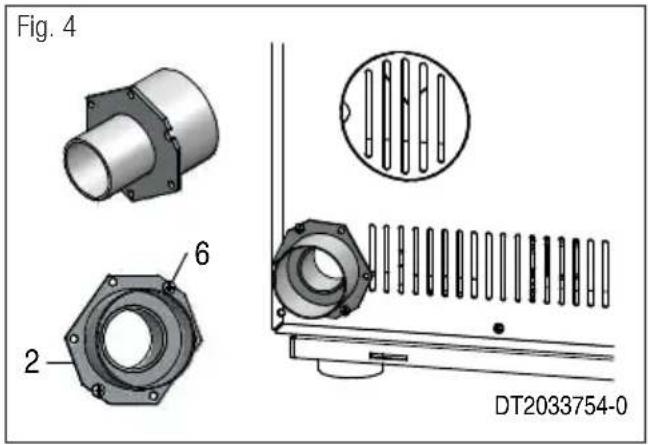

• Faites coincider les trous oblongs réalisés sur le raccord [2] avec les trous qui se trouvent sur le panneau arrêté et fixez-le avec les vis auto-taraudeuses [6] fournies en dotation (Fig. 4).

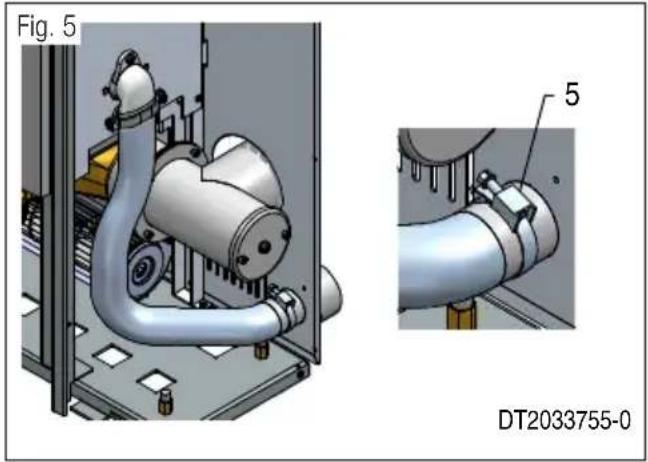

• Branchez le tuyau flexible aux deux raccords que vous venez de fixer sur le poèle et bloquez-les au moyen de la bride [5] fournie en dotation (Fig. 5).

Assurez-vous que le tuyau flexible n'aille pastoucher des parties en mouvement pendant le fonctionnement du poèle.

Français

• Remontez le revêtement que vous avez déposéAAParavant en procedant dans le sens inverse dudémontage.

• Raccordez eventuellement le poèle à une prise d'air extérieure.

3.2 INSTALLATION DU RACCORD LATERAL

DT2012523-00

• Enlevez le panneau l'边际 droit selon les instructions qui figurent au paragraphe "RETRAIT DU REVÊTEMENT" de la notice qui accompagne le produit.

En cas de poèle avec revêtement en céramique, observez les instructions du chapitre "INSTALLATION" de la notice jointe au revêtement. Pour pouvoir mistrés acceder au produit, il est conseilé d'enlever également le panneau de couverture létal croit, comme indiqué sur la figure ci-contre.

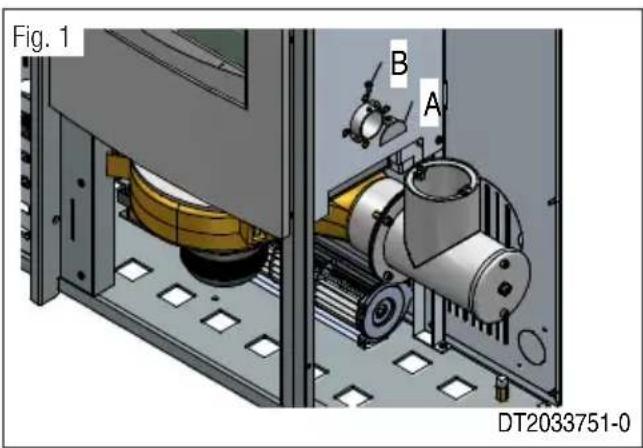

• Enlevez l'étrangleur [A] de l'air primaire se trouvant dans le tuyau du côte croit du poèle, ceci après avoir desserré la relative vis [B] de fixation (Fig. 1).

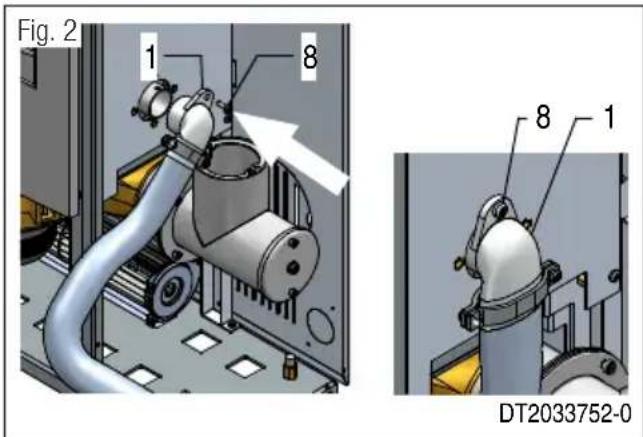

• Placez le raccord 040 mm [1], branché au tuyau flexible [4], sur le tuyau d'amnée de l'air primaire. Faites coïncider le trou du raccord avec le trou du tuyau d'amnée de l'air primaire. Fixez le raccord avec la vis M5 [8] comprise dans le kit (Fig. 2).

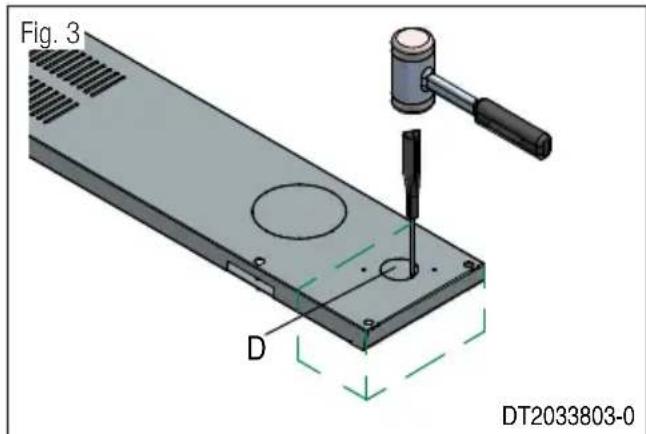

• Désoperculez le trou [D] sur le panneau de couverture létal en faisant attention à ne pas déformer ou rayer le panneau (Fig. 3).
• Remontez le panneau de couverture létal que vous avez enlevéAAParavant.

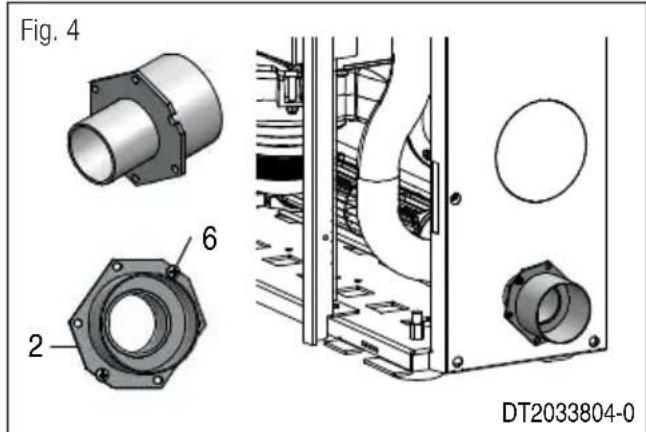

• Faites coïncider les trouès oblongs réalisés sur le raccord [2] avec les trouès qui se trouvent sur le panneau de couverture létal et fixez-le avec les vis auto-taraudeuses [6] fournies en dotation (Fig. 4).

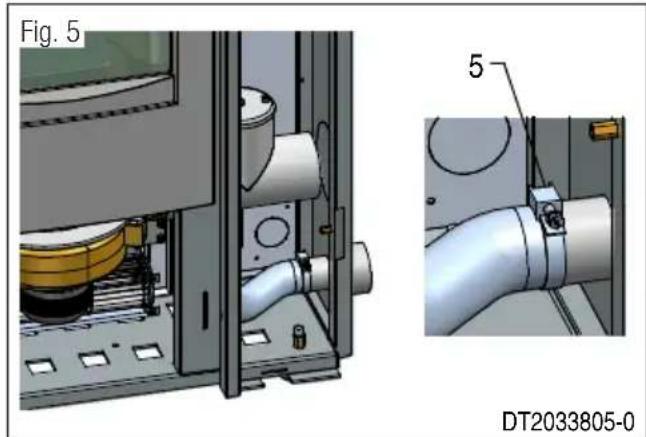

• Branchez le tuyau flexible aux 2 raccords que vous venez de fixer sur le poèle et bloquez-les au moyen de la bride [5] fournie en dotation (Fig. 5).
• Assurez-vous que le tuyau flexible n'aille pastoucher des parties en mouvement pendant le fonctionnement du poèle.
• Remontez le revêtement que vous avez déposéAAParavant en procedant dans le sens inverse audemontage.
• Raccordez eventuèlement le poèle à une prise d'air extérieure.
