SCP 7 - Aquecimento Superior - Manual de utilização gratuito

Tipo de produto	Fogão a pellets (aquecimento)
Marca	Superior
Modelo	SCP 7
Modelos compatíveis	SCP 7, IP78/58, IP78/68, SCP9
Combustível	Pellets de madeira
Capacidade da gaveta	5 conchas
Capacidade do reservatório (estimada conforme modelo)	10 a 30 conchas
Abastecimento	Lateral por gaveta extraível
Acessórios incluídos	Pá côncava de plástico, raspa
Peças sobressalentes disponíveis	Kit gaveta, parafusos, grelha, perfil
Segurança	Parafusos de bloqueio de transporte e limite de abertura
Instalação	Kit gaveta opcional, montagem em monobloco
Manutenção	Limpeza da gaveta e do reservatório
Reparabilidade	Peças sobressalentes disponíveis, reparação possível
Manual de instruções	24 páginas, multilíngue

Perguntas frequentes - SCP 7 Superior

Como instalar o kit gaveta de pellets no SCP 7?

Remova a grelha superior (B) e o perfil (C) após desapertar os parafusos (A). Remova os parafusos de bloqueio (D). Posicione o kit gaveta sobre o monobloco, aparafuse novamente a grelha (B) e o suporte da gaveta com os parafusos (E). Feche e aperte os parafusos de limite de abertura (F).

Como abastecer pellets com o kit gaveta?

Abra a gaveta extraível na parte superior. Encha-a usando a pá côncava (capacidade de 5 conchas). Empurre suavemente os pellets para dentro do reservatório com a raspa. Não encha além de 2 a 6 vezes a capacidade da gaveta conforme o modelo.

Qual é a capacidade da gaveta de pellets?

A gaveta tem capacidade de 5 conchas (usando a pá côncava fornecida).

Como limpar o aparelho?

O manual recomenda uma limpeza regular da gaveta e do reservatório para evitar quedas de pellets e garantir um funcionamento ideal. Nenhum detalhe adicional é fornecido.

Quais modelos são compatíveis com o kit gaveta?

O kit gaveta é compatível com os modelos SCP 7, IP78/58, IP78/68 e SCP9 (referência DT2012460-00).

O que fazer se os pellets caírem durante o abastecimento?

Não encha a gaveta ou o reservatório além das capacidades indicadas. Use a raspa para empurrar os pellets suavemente. Em caso de queda, recupere-os para evitar desperdício.

Como ajustar o limite de abertura da gaveta?

Após a instalação, feche a gaveta e aperte os parafusos de limite de abertura (F) para evitar saída excessiva da gaveta. Ajuste conforme o espaço disponível.

Quais acessórios são fornecidos com o kit gaveta?

O kit gaveta é fornecido com os parafusos de cabeça escareada (E) para fixação, além de uma pá côncava de plástico e uma raspa para abastecimento.

Como proteger o aparelho para transporte?

Durante o transporte, os parafusos de bloqueio (D) devem estar no lugar para fixar a gaveta. Remova-os apenas após a instalação.

Onde encontrar o manual de instruções completo?

O manual está disponível para download gratuito em notice-facile.com para o modelo Superior SCP 7, em formato PDF de 24 páginas, em vários idiomas.

MANUAL DE UTILIZADOR SCP 7 Superior

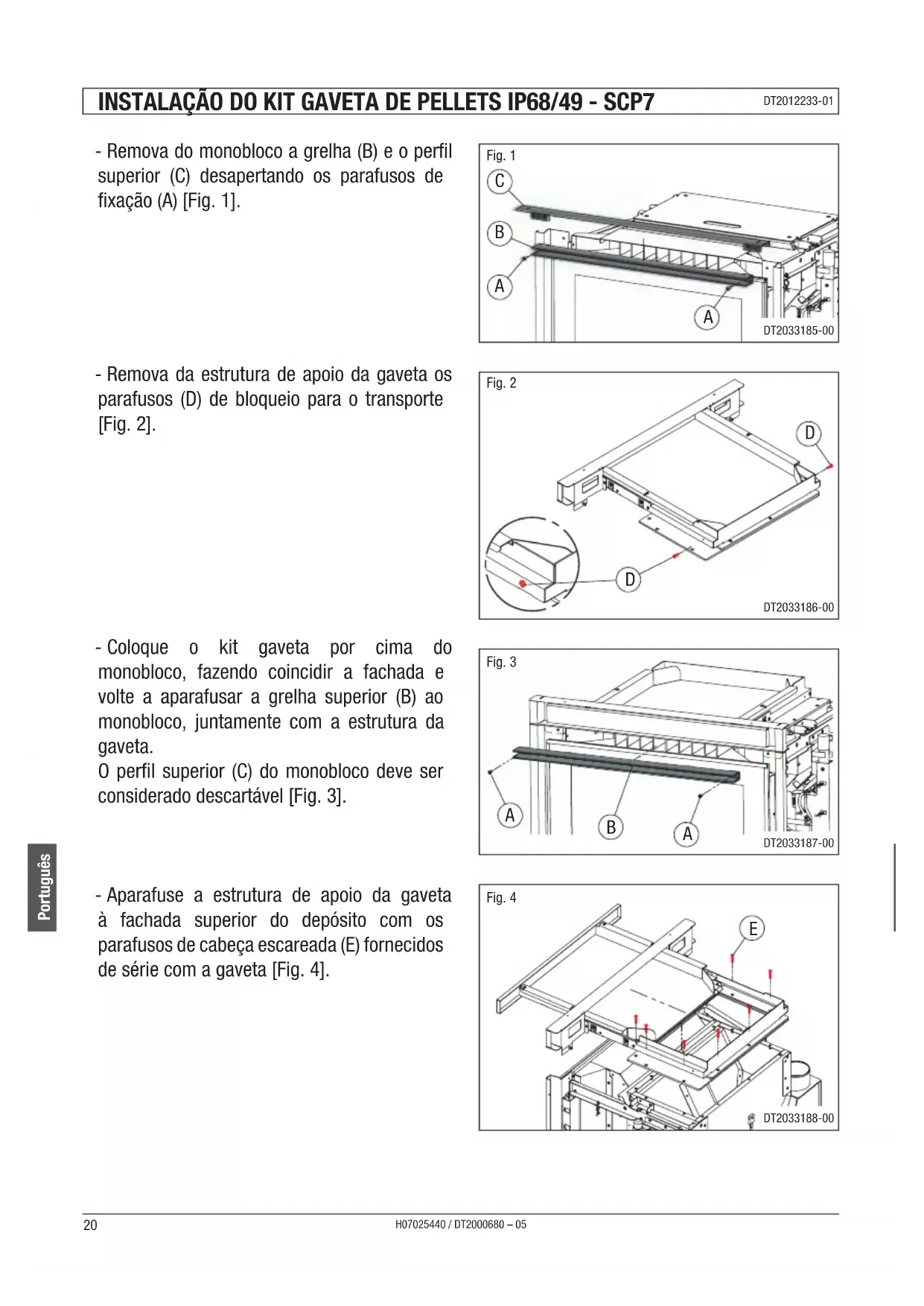

INSTRUÇões DE INSTALLação

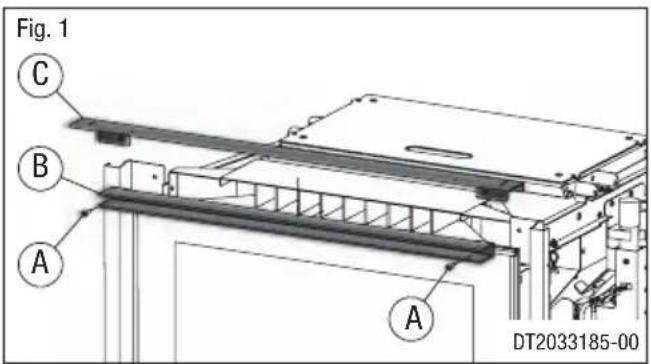

• Remova do monobloco a grelha (B) e o perfil superior (C) desapertando os parafusos de fixação (A) [Fig. 1].

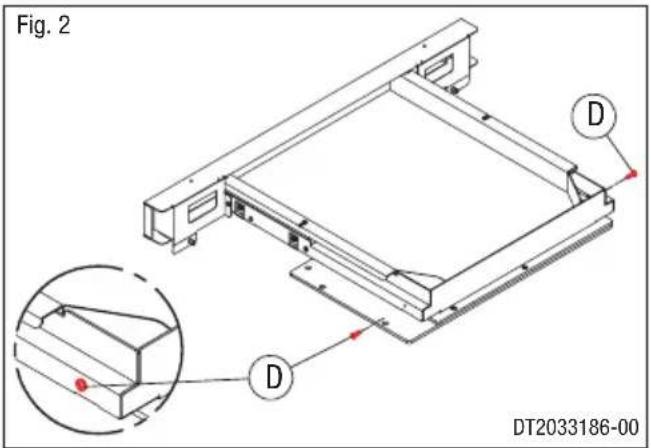

• Remova da estrutura de apoio da gaveta os parafusos (D) de bloqueio para o transporte [Fig. 2].

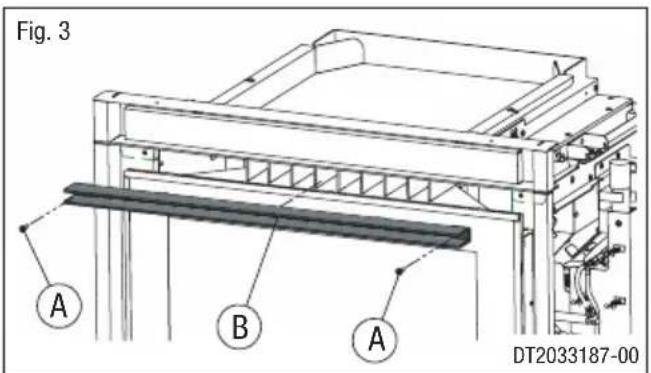

• Coloque o kit gaveta por cima do monobloco, fazendo coincidir a fachada e volta a aparafusar a grelha superior (B) ao monobloco, jintamente com a estrutura da gaveta.

0/perfil superior (C) do monobloco deve ser considerado descartavel [Fig. 3].

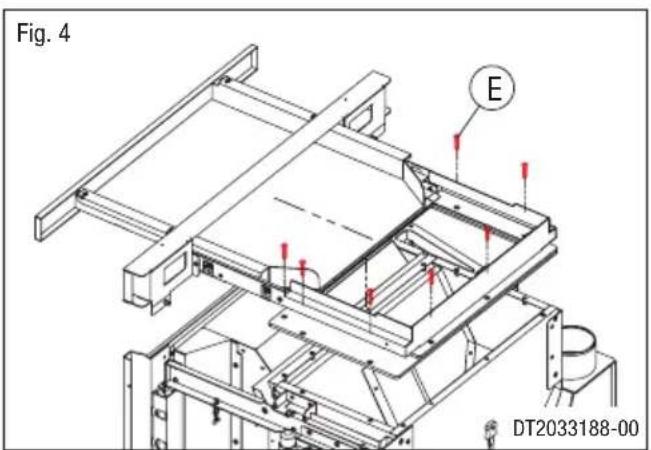

• Aparafuse a estrutura de apoio da gaveta à Fachada superior do deposito com os parafusos de cabeca escareada (E) fornecidos de série com a gaveta [Fig. 4].

CARREGAR OS PELLETS COM O KIT GAVETA OPCIONAL

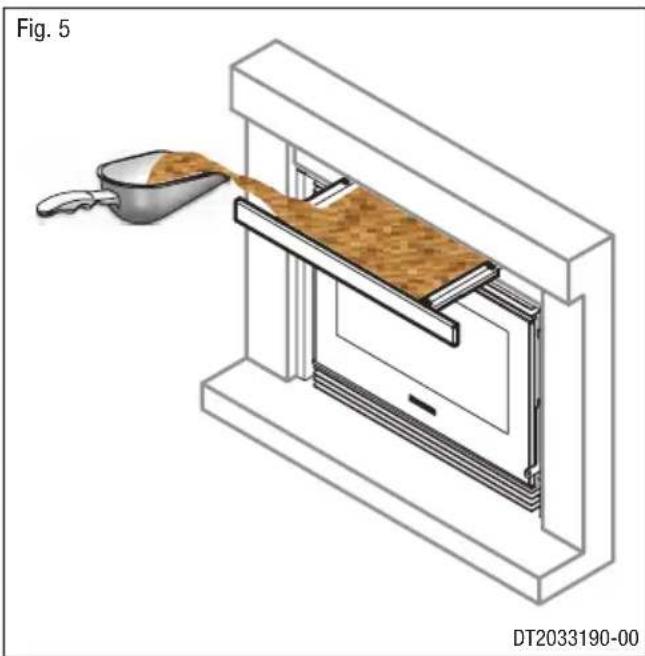

Se instalado o kit gaveta de pellets, o corregado dos pellets pode ser feito pela parte frontal usufruindo da espécífica gaveta extraível na parte superior.

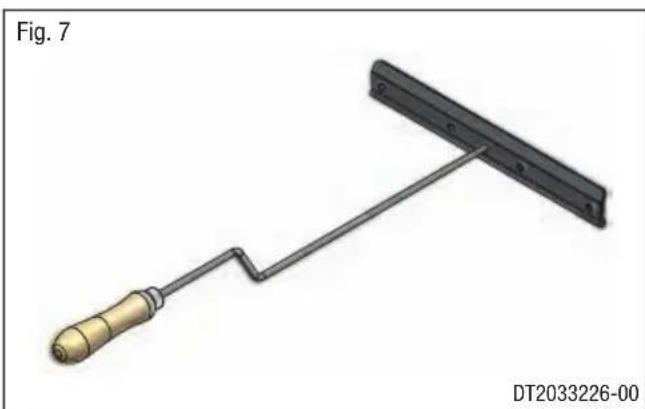

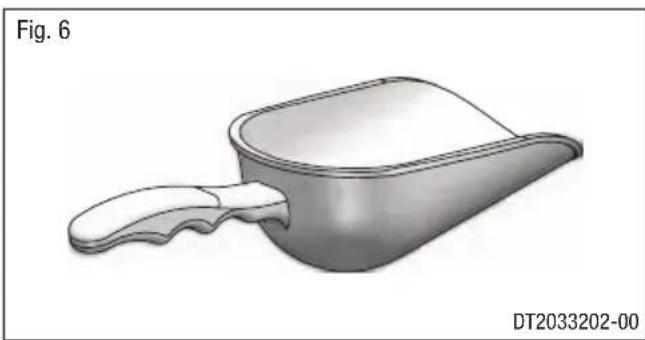

Visto os espacios reduzidos, pararegaros pellets de forma mais segura e fácil recomenda-se, après ter aberto a gaveta até à abertura Tmaxima, que encha com a ajuda da pá de plástico fornecida (a gaveta tem uma capacidade correspondente a circa de 5 pás), e empurre com cautela os pellets no deposito usinga especialica escova fornecida.

Indicativamente, a partir da sinalização de征求意见 do sensor de abastecimento, o depessoito do IP 68/49 e do SCP 7 foi esvaziado de uma capacidade equivalente a circa de 10 pás, por isto para encher o depessoito não encha mais do que 2 vezes a gaveta.

0 deposito do IP 78/58 e do SCP 9 tem uma capacidade deerca de 25 pás, por isso para encher o deposito não encha mais do que 5 vezes a gaveta.

0 deposito do IP 78/68 tem uma capacidade de circa de 30 pás, por isso para encher o deposito não encha mais do que 6 vezes a gaveta.

Não encha excessivamente a gaveta e o deposito dos pellets para fazer a sua saída com o consequente desperçéo.

INSTALAÇÃO DO KIT GAVETA DE PELLETS IP78/58 - IP78/68 - SCP9 DT2012460-00

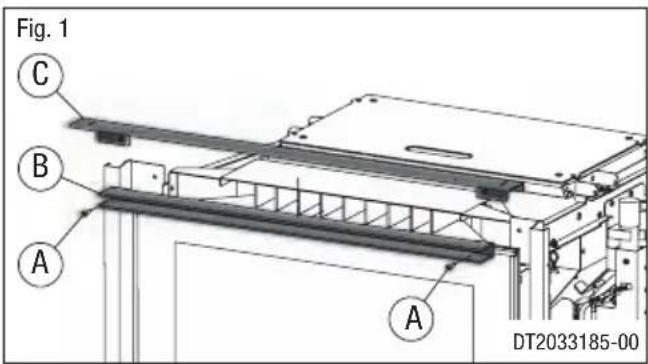

• Remova do monobloco a grelha (B) e o perfil superior (C) desapertando os parafusos de fixação (A) [Fig. 1].

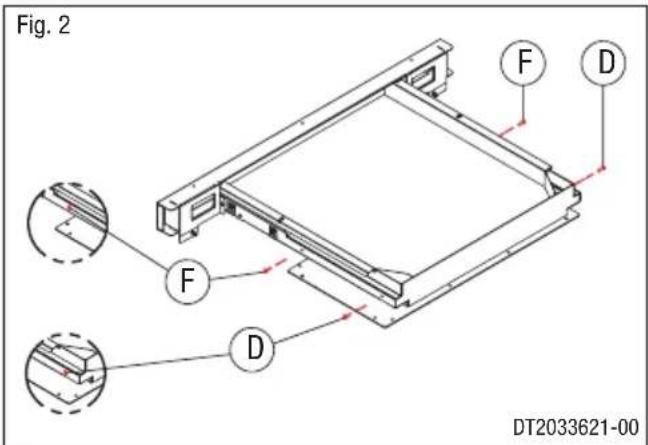

• Remova da estrutura de apoio da gaveta os parafusos (D) de bloqueio para o transporte e os parafusos (F) de fim de的方式来 abertura [Fig. 2].

Abra a gaveta com cuidado, pais pode sair completeness e cair.

• Coloque o kit gaveta por cima do monobloco, fazendo coincidir a fachada e volta a aparafusar a grelha superior (B) ao monobloco, juntamente com a estrutura da gaveta.

0/perfil superior (C)do monobloco deve ser considerado descartavel [Fig.3].

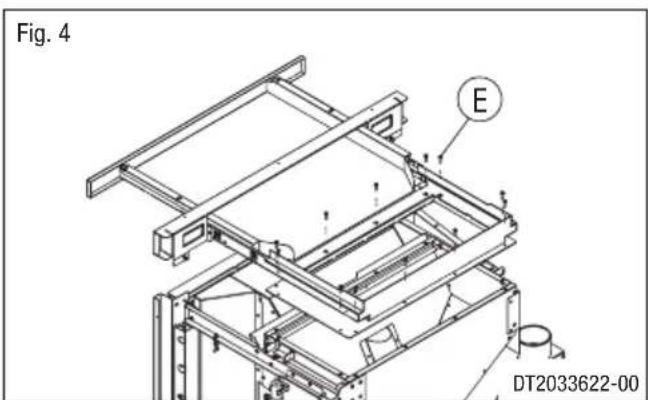

• Aparafuse a estrutura de apoio da gaveta à Fachada superior do deposito com os parafusos deCESSA escareada (E) fornecidos de série com a gaveta [Fig. 4].

• Fecha a gaveta e aparafuse novamente os parafusos (F) de fim de curso abertura.
