Producttype	Pelletkachel (verwarming)
Merk	Superior
Model	SCP 7
Compatibele modellen	SCP 7, IP78/58, IP78/68, SCP9
Brandstof	Houtpellets
Capaciteit van de lade	5 scheppen
Reservoircapaciteit (geschat per model)	10 tot 30 scheppen
Bijvullen	Zijdelingse via uittrekbare lade
Inbegrepen accessoires	Plastic schep, rakel
Beschikbare reserveonderdelen	Ladekit, schroeven, rooster, profiel
Veiligheid	Borgschroeven voor transport en openingsbegrenzer
Installatie	Ladekit optioneel, montage op monoblock
Onderhoud	Reiniging van lade en reservoir
Repareerbaarheid	Reserveonderdelen beschikbaar, reparatie mogelijk
Gebruiksaanwijzing	24 pagina's, meertalig

Veelgestelde vragen - SCP 7 Superior

Hoe installeer ik de pelletladekit op de SCP 7?

Verwijder het bovenste rooster (B) en het profiel (C) nadat u de schroeven (A) hebt losgedraaid. Verwijder de borgschroeven (D). Plaats de ladekit op de monoblock, draai het rooster (B) en de ladeondersteuning met de schroeven (E) vast. Sluit en draai de openingsbegrenzingsschroeven (F) aan.

Hoe vul ik pellets bij met de ladekit?

Open de uittrekbare lade aan de bovenkant. Vul deze met behulp van de plastische schep (capaciteit 5 scheppen). Duw de pellets voorzichtig in het reservoir met de rakel. Vul niet meer dan 2 tot 6 keer de ladecapaciteit, afhankelijk van het model.

Wat is de capaciteit van de pelletlade?

De lade heeft een capaciteit van 5 scheppen (met behulp van de meegeleverde plastische schep).

Hoe reinig ik het apparaat?

De handleiding beveelt regelmatige reiniging van de lade en het reservoir aan om pellets te voorkomen en een optimale werking te garanderen. Er worden geen verdere details gegeven.

Welke modellen zijn compatibel met de ladekit?

De ladekit is compatibel met de modellen SCP 7, IP78/58, IP78/68 en SCP9 (referentie DT2012460-00).

Wat te doen als er pellets vallen tijdens het bijvullen?

Vul de lade of het reservoir niet boven de aangegeven capaciteiten. Gebruik de rakel om de pellets voorzichtig te duwen. Als er pellets vallen, verzamel ze dan om verspilling te voorkomen.

Hoe stel ik de openingsbegrenzer van de lade in?

Sluit na installatie de lade en draai de openingsbegrenzingsschroeven (F) aan om overmatig uitschuiven van de lade te voorkomen. Stel af op basis van de beschikbare ruimte.

Welke accessoires worden meegeleverd met de ladekit?

De ladekit wordt geleverd met verzonken schroeven (E) voor de bevestiging, evenals een plastische schep en een rakel voor het bijvullen.

Hoe beveilig ik het apparaat voor transport?

Tijdens transport moeten de borgschroeven (D) op hun plaats zitten om de lade vast te zetten. Verwijder ze pas na installatie.

Waar vind ik de volledige gebruikershandleiding?

De handleiding is gratis te downloaden op notice-facile.com voor het model Superior SCP 7, in PDF-formaat 24 pagina's, in meerdere talen.

GEBRUIKSAANWIJZING SCP 7 Superior

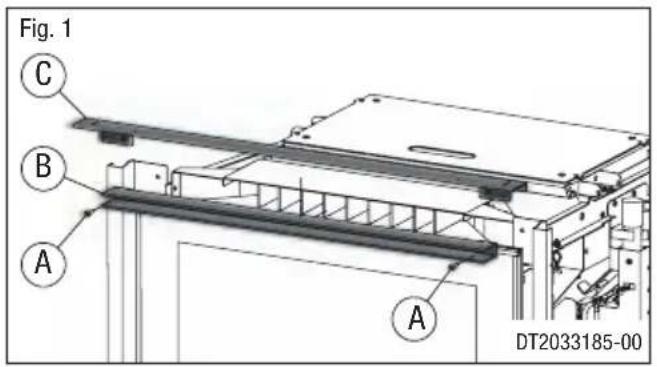

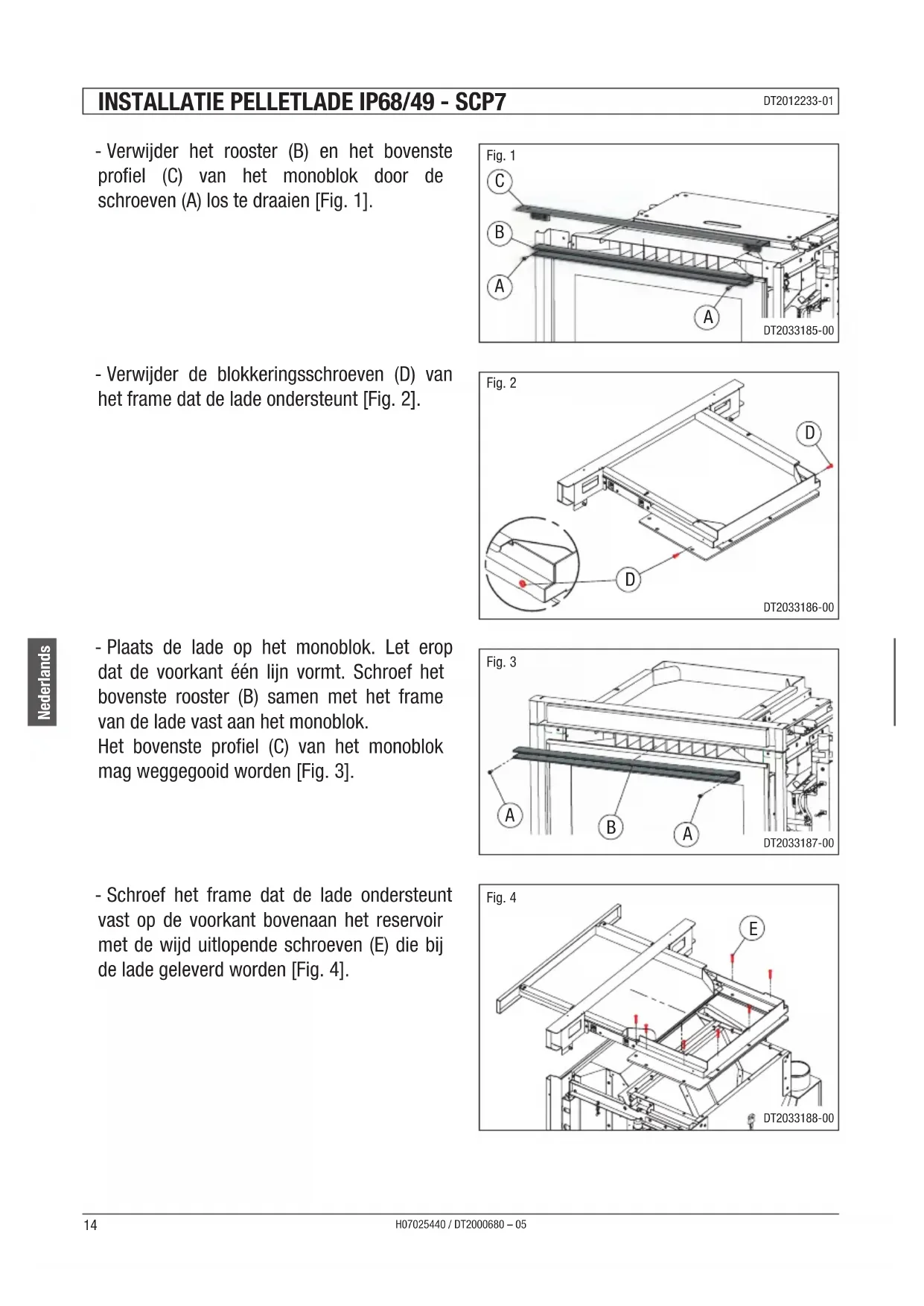

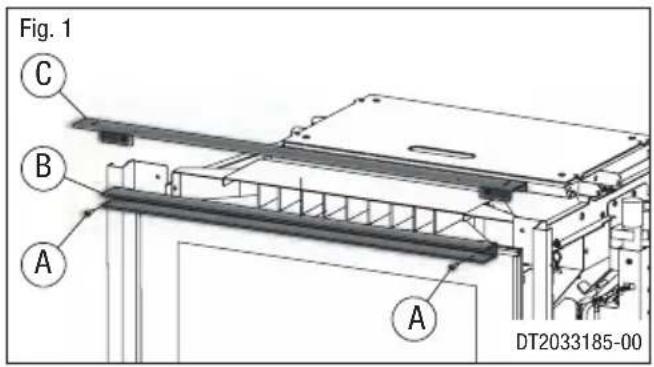

• Verwijder het rooster (B) en het bovenste profil (C) van het monoblok door deschroeven (A) los te draaien [Fig. 1].

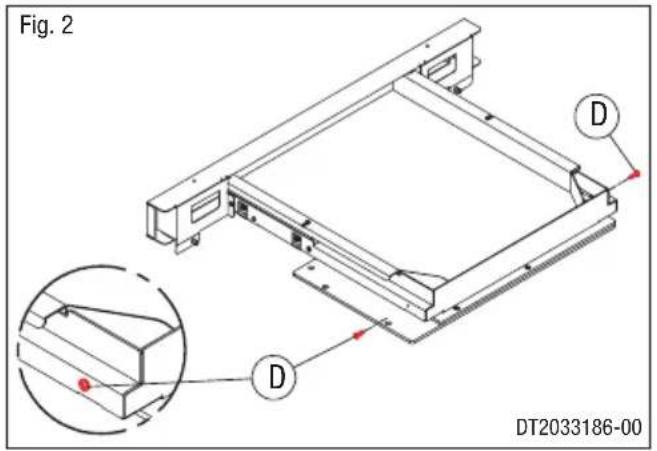

• Verwijder de blokkeringsschroeven (D) van het frame dat de lade ondersteunt [Fig. 2].

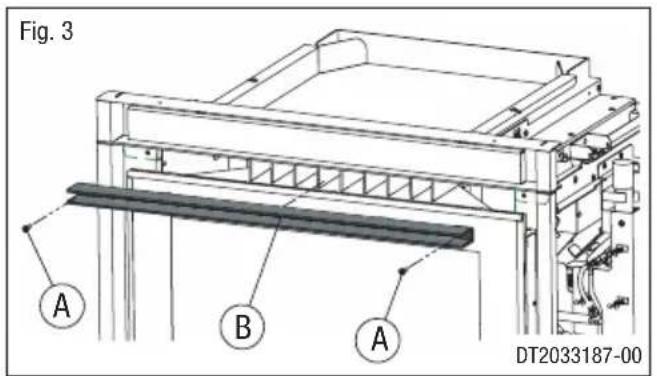

• Plaats de lade op het monoblok. Let erop dat de voorkant een lijn vormt. Schroef het bovenste rooster (B) samen met het frame van de lade vast aan het monoblok. Het bovenste profiel (C) van het monoblok mag wegegooid worden [Fig. 3].

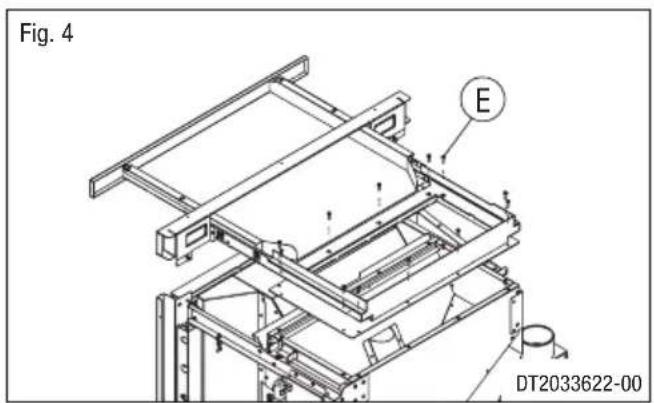

• Schroef het frame dat de lade ondersteunt vast op de voorkant bovenaan het reservoir met de wijd uitlopende schroeven (E) die bij de lade geleverd worden [Fig. 4].

DE KACHEL MET PELLETS VULLEN MET DE OPTIONELE PELLETLADE

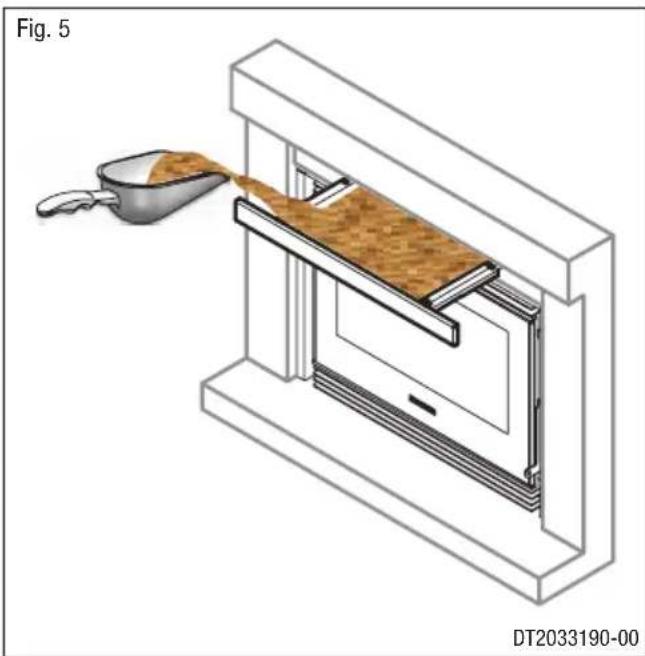

Als de pelletlade geinstalleerd is, dan kan de kachel vooraan met pellets bevuld worden door gebruik te makeen van het uitneembare schuifje dat zich aan de bovenkant bevindt.

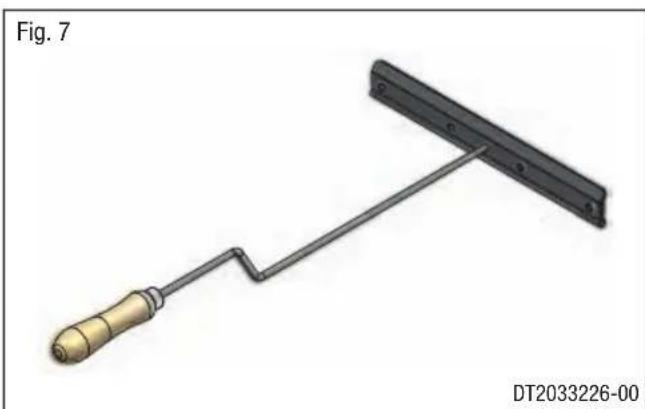

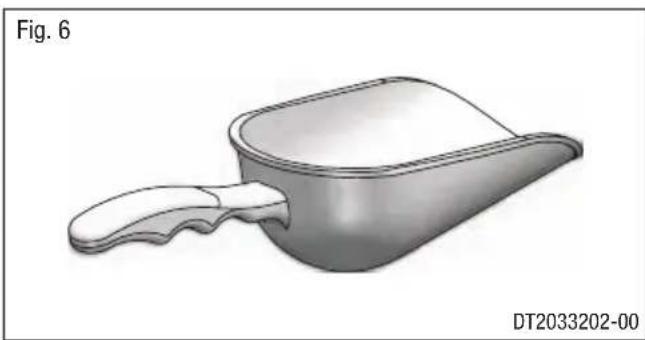

Gezien de beperkte ruimte en om de pellets op een veiligere en vlottere manier bij te vullen, is het raadzaam de lade helemaal open te trekken en het te vullen met behulp van de bijgeleverde plastic schep (de lade heeft een capaciteit van ongeveer 5 scheppen). Druk de pellets voorzichtig in het reservoir met behulp van de bijgeleverde tool.

Bij benadering: vanaf het moment dat de bijvulsensor een signaal geeft, zich er onceveer 10 scheppen uit het reservoir van de IP 68/49 en de SCP 7 verdwenen. Vul waarom het reservoir nooit bij door meer dan 2 keer de lade te vullen. Het reservoir van de IP 78/58 en de SCP 7 heeft een capaciteit van 25 scheppen. Vul waarom het reservoir nooit bij door meer dan 5 keer de lade te vullen.

Het reservoir van de IP 78/68 heeft een capacititeit van 30 scheppen. Vul waarom het reservoir nooit bij door meer dan 6 keer de ladete vullen.

Doe de lade en het reservoir nicht te vol om te vermijden dat de pellets eruitvallen en verkwist worden.

• Verwijder het rooster (B) en het bovenste profil (C) van het monoblok door deschroeven (A) los te draaien [Fig. 1].

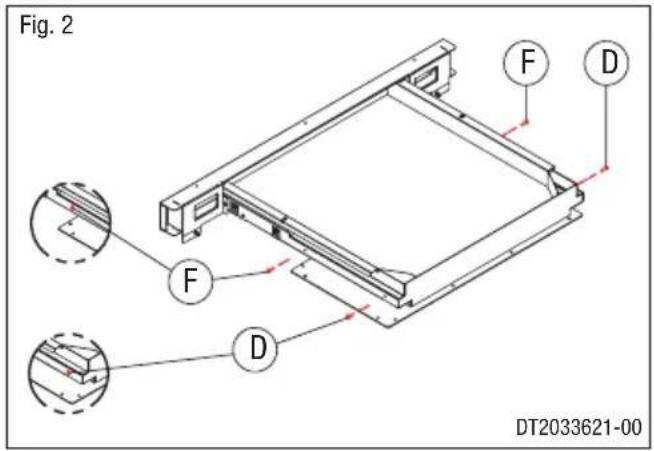

• Verwijder de blokkeringsschroeven (D) van het frame dat de lade ondersteunt en de schroeven (F) van de openingseindschakelaar [Fig. 2].

Open de lade voorzichtig, aangezien ze volledig verwijderd kan worden en kan vallen.

• Plaats de lade op het monoblok. Let erop dat de voorkant een lijn vormt. Schroef het bovenste rooster (B) samen met het frame van de lade vast aan het monoblok. Het bovenste profiel (C) van het monoblok mag wegegooid worden [Fig. 3].

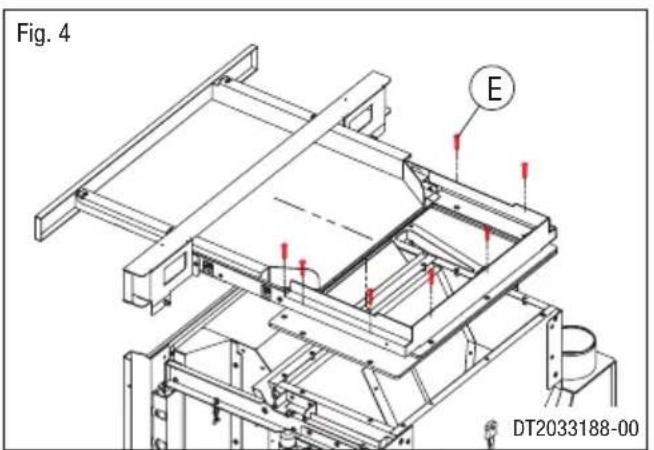

• Schroef het frame dat de lade ondersteunt vast op de voorkant bovenaan van het reservoir met de wijd uitlopende schroeven (E) die bij de lade geleverd worden [Fig. 4].
• Sluit de lade en draai de schroeven (F) van de openingseindschakelaar opnieuw vast.
