GEBRUIKSAANWIJZING GP123 OREGON SCIENTIFIC

Tijd / datum / wekker ....4

De klok en de wekker instellen ....5

Hoogtemetermodus en Barometermodus ....5

Over De hoogtemeter-barometer 5

De hoogtemeter instellen en resetten ....5

Luchtdruk op zeeniveau instellen ....5

Kompasmodus ....6

Over het kompas ....6

Kompassensor ijken 7

Declinatiehoek 7

Ware noorden kalibreren ....8

GPS-modus 9

LED-licht ....10

Schermverlichting / toetsblokkering ....10

Waterdicht ....10

Specificaties ....10

Waarschuwingen ....11

Over Oregon Scientific ....12

EU – conformiteits verklaring ....12

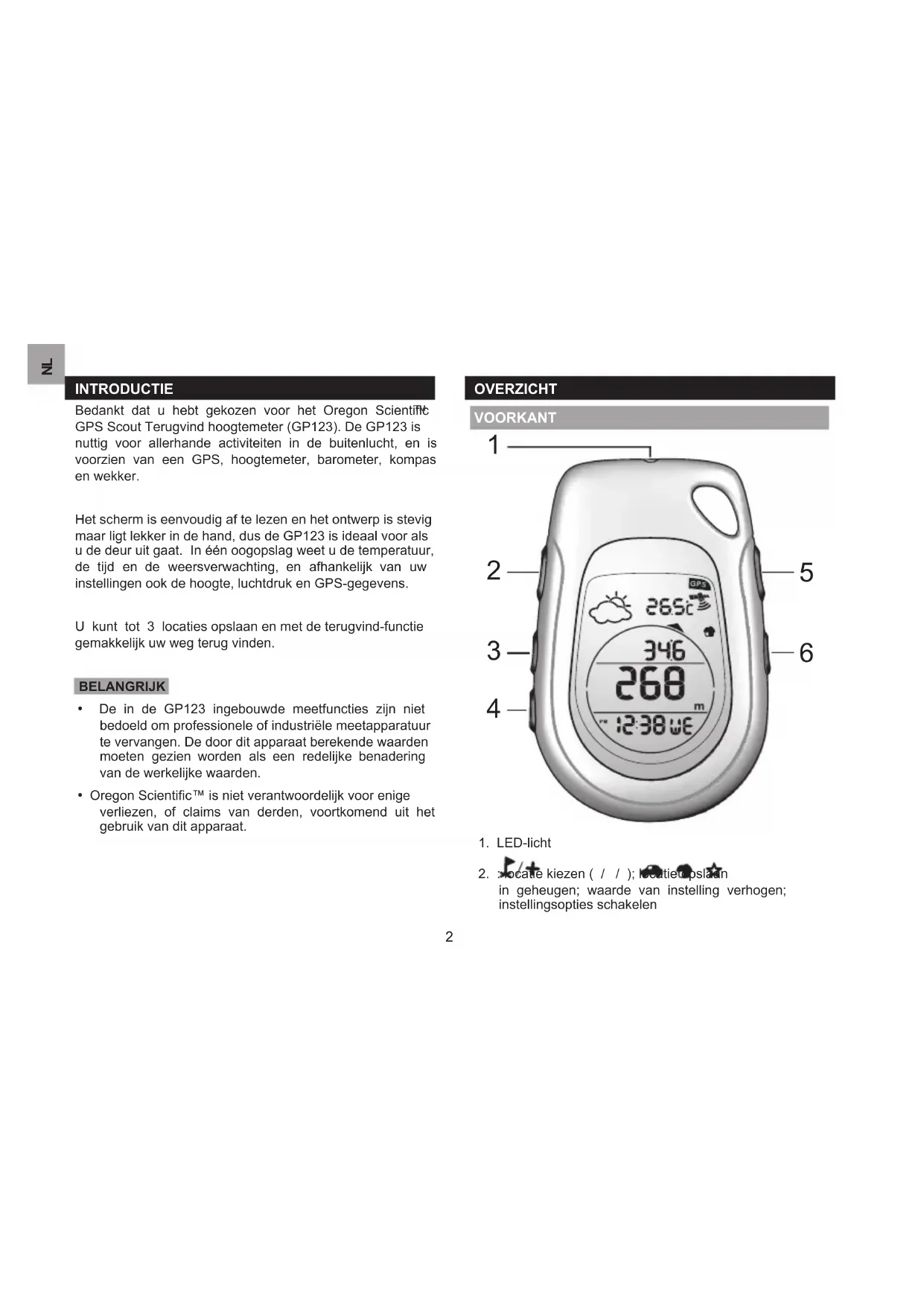

INTRODUCTIE

Bedankt dat u hebt gekozen voor het Oregon Scientific GPS Scout Terugvind hoogtemeter (GP123). De GP123 is nuttig voor allerhande activiteiten in de buitenlucht, en is voorzien van een GPS, hoogtemeter, barometer, kompas en wekker.

Het scherm is eenvoudig af te lezen en het ontwerp is stevig maar ligt lekker in de hand, dus de GP123 is ideaal voor als u de deur uit gaat. In één oogopslag weet u de temperatuur, de tijd en de weersverwachting, en afhankelijk van uw instellingen ook de hoogte, luchtdruk en GPS-gegevens.

U kunt tot 3 locaties opslaan en met de terugvind-functie gemakkelijk uw weg terug vinden.

BELANGRIJK

• De in de GP123 ingebouwde meetfuncties zijn niet bedoeld om professionele of industriële meetapparatuur te vervangen. De door dit apparaat berekende waarden moeten gezien worden als een redelijke benadering van de werkelijke waarden.
• Oregon Scientific™ is niet verantwoordelijk voor enige verliezen, of claims van derden, voortkomend uit het gebruik van dit apparaat.

OVERZICHT

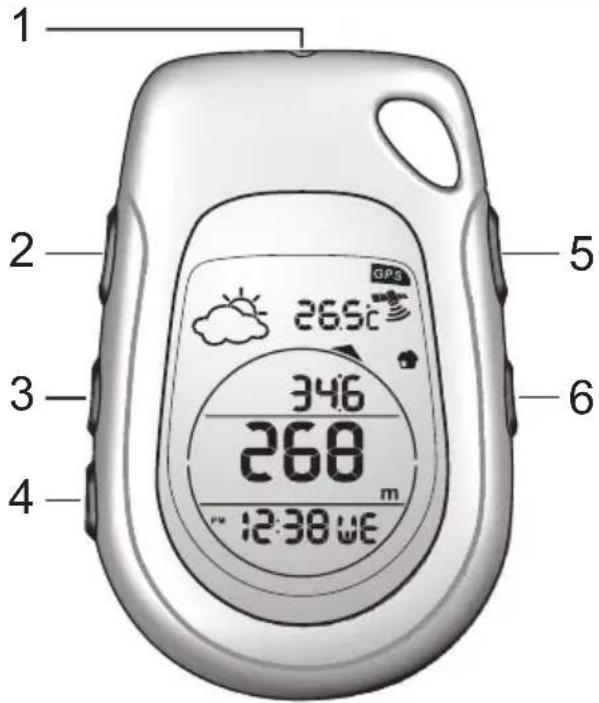

VOORKANT

1 2 3 4 5 26.5°C 346 268 m ~ 12:30 WE 6

1. LED-licht

2. :locatie kiezen (/ / ); locatie upslaan
   in geheugen; waarde van instelling verhogen; instellingsopties schakelen

3. DISPI/-: schakelen tussen verschillende modi; tijdinstellingsmodus openen; waarde van instelling verlagen; instellingsopties schakelen

4. SET: instelling bevestigen; weergave onderste regel schakelen (tijd / datum / wekker); instellingen voor hoogtemeter / barometer / kompas instellen
5. : LED-licht aanzetten
6. schermverlichting aanzetten; toetsblokkering inschakelen / opheffen

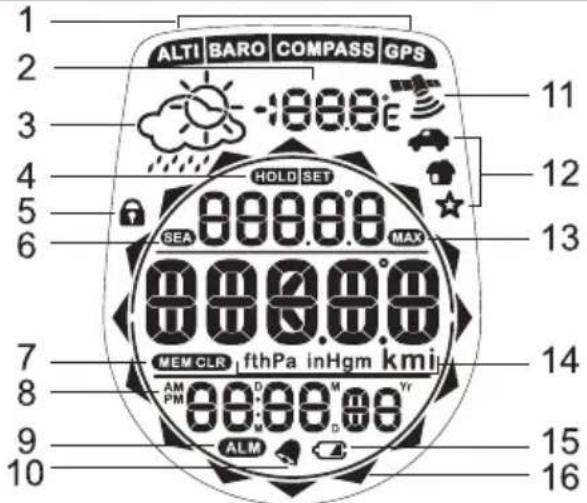

LCD-SCHERM

ALTIBAROCOMPASSGPS 1 2 3 4 5 6 7 8 9 10 HOLD SET SEA MAX 888.88 888.88 MEM CLR fthPa inHgm kmi AM PM ALM 11 12 13 14 15 16

1. Geeft aan welke modus (ALTI / BARO / COMPASS / GPS) wordt weergegeven: hoogte / barometer / kompas / GPS

2. Temperatuur

3. Weersverwachting
4. Toetsinvoer: SET - druk op SET; 4010 SET-SET ingedrukt
5. petsblokkering actief
6. :zeeniveau wordt weergegeven
7. Mängsgeheugen wordt gewist
8. AM/PM: 12-uurs formaat
9. : Markertijd wordt weergegeven
10. dagelijkse wekker staat aan

1. : Ivaliteitsindicator GPS-signaal
2. / / : opgeslagen locatie (parkeerplaats / thuis / favoriete plek)
3. MAn maximale hoogte bereikt / overschreden
4. Meeteenheden (hPa, m, km / ft, inHg, mi)
5. : batterijindicator
6. : richtingsindicator

BATTERIJ VERVANGEN

De GP123 gebruikt 2 x AAA batterijen. Deze zijn al geplaatst.

Als de batterijen van het apparaat leeg raken, worden en 'need new batt' weergegeven. Vervang de batterijen tijdig, om te zorgen dat GPS en andere functies blijven werken.

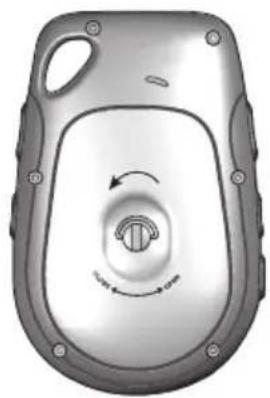

De batterij vervangen:

1. Til het ringetje van de schroef op en draai het tegen de klok in om het batterijvak te openen.
2. Verwijder het klepje van het batterijvak.
3. Plaats batterijen volgens de polariteit.
4. Sluit het batterijvak, en draai de schroef met de klok mee dicht.

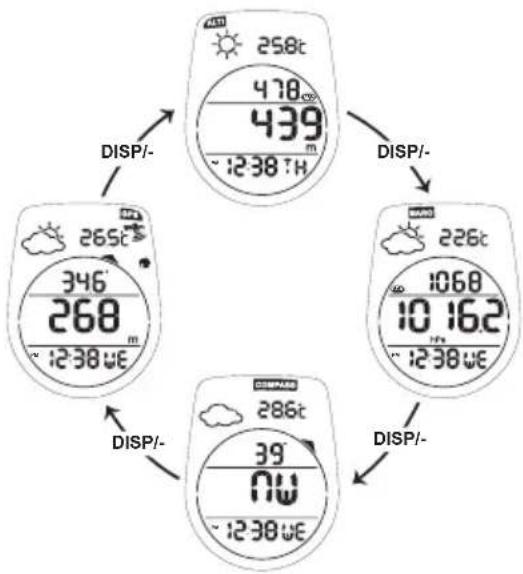

Druk op DISP/- om tussen modi te kiezen:


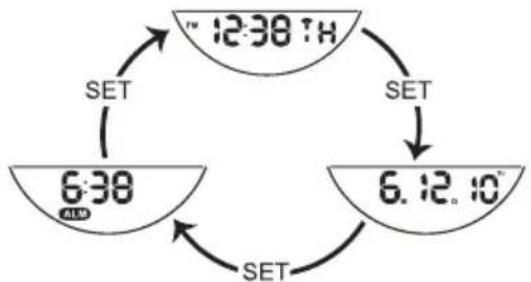

TIJD / DATUM / WEKKER

Druk op SET om in elke modus te schakelen tussen tijd / datum / wekker.

DE KLOK EN DE WEKKER INSTELLEN

1. Houd DISP/- ingedrukt om de tijdinstellingsmodus te openen.

2. Stel de klok en de wekker in door middel van de volgende toetsen:

3. om een waarde te verhogen of een optie te kiezen

4. DISPI/- om een waarde te verlagen of een optie te kiezen
5. SET om te bevestigen

De in te stellen opties zijn: uurformaat, uur, minuut, jaar, datumformaat, maand, datum, wekkertijd (uur / minuut), wekker aan/uit, meeteenheid.

NB Voor uw gemak volgen meeteenheden automatisch het gekozen formaat (imperial / metrisch).

verschijnt wanneer het alarm is ingeschakeld.

De wekker uitschakelen:

Druk een willekeurige toets.

HOOGTEMETERMODUS EN BAROMETERMODUS

OVER DE HOOGTEMETER-BAROMETER

De hoogtemeter meet de hoogte in meters of voeten. Dit apparaat is voorzien van een intelligent barometer die de hoogte bepaalt door middel van de ingebouwde sensor

met de geavanceerde baro-compensatie technologie. De sensor kan ook onderscheid maken tussen drukverschillen veroorzaakt door fysieke hoogte en weersomstandigheden. Dit voorkomt discrepanties en maakt de hoogtemeter nauwkeuriger dan de meeste apparaten die op de markt verkrijgbaar zijn. Gegevens over maximale hoogte en luchtdruk op zeeniveau zijn ook beschikbaar.

DE HOOGTEMETER INSTELLEN EN RESETTEN

De hoogte wordt automatisch gemeten vanaf het moment dat u het apparaat aanzet. Het zal zowel barometergegevens en maximale luchtdruk op zeeniveau geven.

De hoogtemeter instellen:

1. Druk herhaaldelijk op DISP/- om naar de hoogtemetermodus te gaan.
2. Houd SET ingedrukt om in te stellen.
3. Druk op 12 of DISPI- om de hoogte te veranderen, en SET om te bevestigen.
4. Druk op ✗/+ of DISP/- om te kiezen of u het geheugen voor de maximale hoogte wilt wissen (yes / no), en druk op SET om te bevestigen.

LUCHTDRUK OP ZEENIVEAU INSTELLEN

1. Druk herhaaldelijk op DISP/- om naar de barometermodus te gaan.

2. Houd SET ingedrukt om in te stellen.

3. Stel de volgende opties in (luchtdruk op zeeniveau, weersverwachtingspictogrammen) door op de volgende toetsen te drukken:

4. om een waarde te verhogen of een optie te kiezen

5. DISP/- om een waarde te verlagen of een optie te kiezen
6. SET om te bevestigen

TIP Om ervoor te zorgen dat het apparaat snel de weerscondities kan detecteren bij het eerste gebruik of nadat de batterijen vervangen zijn, is het raadzaam de weerspictogrammen handmatig in te stellen. Als de weerspictogrammen niet ingesteld zijn, duurt het langer voordat het apparaat de huidige weerscondities detecteert.

Dit apparaat geeft een weersverwachting voor de komende 12 tot 24 uur.

Zonnig Half Bewolkt Bewolkt Regenachtig

KOMPASMODUS

BELANGRIJK Hoewel het kompas tijdens het fabricageproces geijkt is, raden wij u aan het kompas voor het eerste gebruik opnieuw te ijken, om eventuele invloeden van de locatie op het kompas te ondervangen.

Om de nauwkeurigheid te vergroten raden wij aan het kompas bij elk buitengebruik te ijken.

Het kompas dient geijkt te worden:

• Voor het eerste gebruik.
• Na het vervangen van de batterij.
• Wanneer u een langdurige buitenactiviteit onderneemt.
• Wanneer het horloge wordt blootgesteld aan sterke magnetische bronnen, extreme koude, of wanneer u vermoedt dat andere omgevingscondities de kompasmetingen hebben beïnvloed.
• Als u merkt dat het kompas niet meer de juiste richting aangeeft.

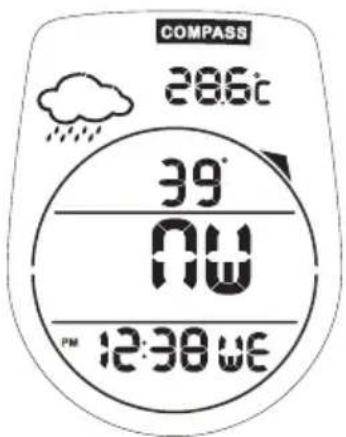

OVER HET KOMPAS

Het kompas toont de richting in graden vanaf het noorden, alsmede 16 kardinale / ordinale punten. De buitenste rand van het scherm bestaat uit 16 pijlen die het noorden grafisch weergeven. Het laatste verlichte segment geeft het noorden aan, zoals hieronder weergegeven.

NB Als u gedurende 5 minuten geen toets indrukt, zal het apparaat de kompasmodus automatisch afsluiten en teruggaan naar de Hoogtemetermodus (standaardweergave).

KOMPASSENSOR IJKEN

NB

• Controleer altijd uw richting in de buitenlucht, niet in gebouwen, tenten, grotten, etc.
• Het aflezen van het kompas moet uit de buurt van magnetische materialen gebeuren. Blijf uit de buurt van magnetische objecten, hoogspanningskabels, luidsprekers, elektrische motoren, etc.

BELANGRIJK Het kompas moet op een horizontale ondergrond geijkt worden. Als u geen platte ondergrond

voorhanden hebt, plaatst u het apparaat op de palm van de hand, en houdt die haaks op uw lichaam. Met de andere hand draait u het apparaat om te kalibreren.

De kompassensor ijken:

1. Druk herhaaldelijk op DISP/- om naar de kompasmodus te gaan.
2. Houd SET ingedrukt. Het schermt toont CALI en het invoerteken SET
3. Druk op SET om het ijken te beginnen.
4. Draai het apparaat op een constante snelheid met de klok mee. De bewegende segmenten rond het scherm dienen als leidraad. De rotatie is afgelopen zodra u 2 draaien heeft gemaakt.

NB OK geeft aan dat het ijken met succes voltooid is. Herhaal stappen 2-4 als opnieuw als FAIL wordt weergegeven.

DECLINATIEHOEK

Declinatie is de hoek tussen waar de kompasnaald heen wijst (het magnetische noorden) en het ware noorden. De declinatiehoek kan variëren van 0-30 graden Oost (O) of West (W) en kan gevonden worden op de meeste kaarten of op het Internet.

Voor de declinaties in de Verenigde Staten:

http://www.ngdc.noaa.gov/geomagmodels/Declination.jsp

1. Voer uw postcode in in het tekstvak.
2. Klik op "Get Location".
3. Schuif omlaag en klik op "Compute".

Voor declinaties in Canada:

Om wereldwijd de declinatie in jouw locatie te kennen surf naar:

Wanneer u de declinatiehoek instelt op het kompas, dan compenseert u voor het verschil tussen het magnetische en het ware noorden. Dit maakt de kompas gegevens nauwkeuriger.

De declinatiehoek instellen:

1. Druk herhaaldelijk op DISP/- om naar de kompasmodus te gaan.
2. Houd SET ingedrukt. Op het scherm verschijnt CALI.
3. Druk op DISP/- om de declinatie-optie te kiezen. Op het scherm verschijnt DECLI.
4. Druk op SET om te bevestigen.
5. Stel de volgende opties in: on / off (aan/uit); West/East (west/oost) (alleen als AAN is geselecteerd); graden van de declinatiehoek, door op de volgende toetsen te drukken.

- om een waarde te verhogen of een optie te kiezen

• DISP/- om een waarde te verlagen of een optie te kiezen
• SET om te bevestigen

WARE NOORDEN KALIBREREN

Wanneer u niet weet hoe groot de declinatiehoek is, kan de ijkfunctie van het ware noorden worden gebruikt om het verschil tussen het magnetische noorden en het ware noorden te compenseren. U hoef alleen de richting van het ware noorden te weten (die kunt u aflezen van allerlei oriëntatiepunten om u heen). Door het ware noorden te ijken, wordt de kompasmeting nauwkeuriger.

Het ware noorden ijken:

1. Druk herhaaldelijk op DISP/- om naar de kompasmodus te gaan.
2. Houd SET ingedrukt. Op het scherm verschijnt CALI.
3. Druk op DISP/- om de ware noorden-optie te kiezen. Op het scherm verschijnt NORTH.
4. Druk op SET om in te stellen.
5. Druk op 📁/+ om on / off (aan/uit) te kiezen, en vervolgens op SET om te bevestigen.

Als u voor 'ON' gekozen hebt, draait u het apparaat desgevraagd zo, dat de richtingaanwijzer naar het ware noorden wijst, en druk op SET om te bevestigen.

NB Als de declinatiehoek AAN is, zal de Ware noordenfunctie zichzelf automatisch UITschakelen en andersom.

GPS-MODUS

TIP Ga naar buiten en zoek een open plek om de beste GPS-ontvangst te krijgen. Sta stil wanneer het apparaat naar een GPS-signaal zoekt.

Druk herhaaldelijk op DISP/- om naar de GPS-modus te gaan.

In de GPS-modus gaat het apparaat automatisch op zoek naar GPS-signalen.

NB Bij het verlaten van GPS-modus, blijft het GPS-signaal 60 seconden behouden, zodat u naar andere modi kunt navigeren.

knippert tijdens het zoeken.

De signaalkwaliteit wordt als volgt weergegeven:

	Uitstekend
	Goed
	Slecht
"Geen pictogram" Geen Signaal

De GPS-functie werkt alleen als de signaalkwaliteit good (goed) of excellent (uitstekend) is.

Zodra er een GPS-signaal is gevonden, kan het apparaat tot 3 locaties tegelijk opslaan. Voor uw gemak wordt elke locatie weergegeven als een pictogram:

Pictogram Gebruikssuggestie
	Parkeerplaats
	Start
	Favorite plek

Een locatie markeren:

1. Druk herhaaldelijk op pictogram te kiezen.

om het gewenste

1. Houd 📁/+ ingedrukt om de locatie op te slaan in het geheugen.

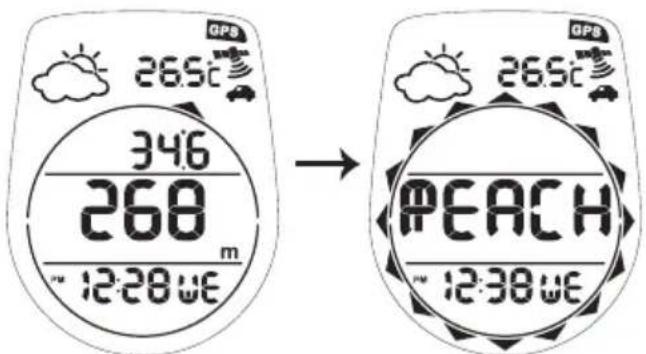

Een opgeslagen locatie zoeken (terugvind-functie):

1. Druk herhaaldelijk op DISP/- om naar de GPS-modus te gaan.
2. Zodra er een GPS-signaal gevonden is, drukt u herhaaldelijk op /+ om het symbool van de locatie waarnaar u wilt terugkeren, te selecteren.
3. Volg de richting van de pijl, zoals die op het LCD-scherm wordt weergegeven.

GPS 268c 346 268 m ~ 12:20 WE → GPS 268c PEACH ~ 12:30 WE

Het scherm toont de resterende afstand. Zodra REACH op het scherm verschijnt, bent u op de gewenste locatie aangekomen.

NB REACH verschijn op het scherm wanneer u in de buurt van een opgeslagen locatie bent.
NB Als u gedurende 15 minuten geen toets indrukt, verschijnt SLEEP op het scherm om aan te geven dat de GPS is uitgeschakeld. Druk een toets om terug te keren naar de GPS-modus.
NB Langdurig gebruik van de terugvind-functie verkort de batterijduur.

LED-LICHT

LED-licht aanzetten:

- Houd ingedrukt.

(het licht blijft aan zolang u de toets ingedrukt houdt)

SCHERMVERLICHTING / TOETSBLOKKERING

Om schermverlichting te activeren:

- Druk op om de schermverlichting gedurende 3 seconden aan te zetten.

NB De schermverlichting zal niet werken als wordt weergegeven.

Toetsblokkering Aan of Uit zetten:

- Houd ingezrukt.

geeft aan dat toetsblokkering actief is.

WATERDICHT

De GP123 is alleen spatwaterdicht.

SPECIFICATIES

Klok 12/24-uurs met uren, minuten
Temperatuurbereik	-5°C tot 50°C(23°F tot 122°F)
Hoogtebereik	-400 tot 9.000 m(-1312 tot 29.520 ft)
Luchtdrukbereik	300 tot 1.100 hPa(8,86 tot 32,48 inHg)
Bereik luchtdruk op zeeniveau	900 tot 1.100 hPa(26,58 tot 32,48 inHg)
Weersverwachting	Zonnig, half bewolkt, bewolkt, regenachtig
Digitaal kompas 16 kardinale / ordinale punten
Voeding	2 x UM-4 (AAA) 1,5V batterijen
Gebruikstemperatuur	-5°C tot 50°C(23°F tot 122°F)
Opslagtemperatuur	-10°C tot 70°C(14°F tot 158°F)

WAARSCHUWINGEN

Om er zeker van te zijn dat dit product goed en veilig werkt, leest u deze waarschuwingen en de hele handleiding goed door alvorens dit product te gebruiken:

• Gebruik een zachte, licht-vochtige doek. Gebruik geen krassende of bijtende reinigingsmiddelen, want deze kunnen schade veroorzaken. Gebruik lauw water en milde zeep om het product na elke trainingssessie grondig te reinigen. Gebruik nooit heet water bij het schoonmaken en berg deze producten nooit nat op.
• Stel het product niet bloot aan extreme klappen, schokken, stof, temperatuurschommelingen of vochtigheid. Stel het product nooit te lang bloot aan direct zonlicht. Dit kan fouten veroorzaken.
• Laat de interne componenten met rust. Doet u dit niet dan zal de garantie vervallen en kan schade ontstaan. Het apparaat bevat geen door de gebruiker te repareren onderdelen.

• Kras niet met harde voorwerpen langs het LCD scherm, want het kan beschadigd raken.

• Let op bij het behandelen van alle typen batterijen.

• Verwijder de batterijen als u het product voor langere tijd op gaat bergen.
• Wanneer u de batterijen vervangt, gebruik dan alleen nieuwe batterijen zoals aangegeven in deze handleiding.
• Dit product is een precisie-instrument. Probeer dit apparaat nooit uit elkaar te halen. Neem contact op met uw verkoper of onze klantenservice als het product gerepareerd moet worden.
• Raak de elektronische circuits niet aan, want dit kan elektrische schokken veroorzaken.
• Controleer eerst alle belangrijke functies van het apparaat als het gedurende lange tijd niet gebruikt is. Test uw apparaat regelmatig en houd het goed schoon. Laat uw horloge jaarlijks onderhouden door gekwalificeerd personeel.
• Waneer u dit apparaat weg doet, houd dan de plaatselijke reglementen aangaande vuilverwerking in acht.
• Wegens drukbeperkingen kan het in deze handleiding weergegeven scherm afwijken van het daadwerkelijke scherm.
• De in houd van deze handleiding mag niet worden vermenigvuldigd zonder toestemming van de fabrikant.

NB De technische specificaties van dit product en de inhoud van de handleiding zijn zonder voorafgaande waarschuwing aan veranderingen onderhevig.

NB Niet alle functies en accessoires zijn beschikbaar in alle landen. Neem contact op met uw plaatselijke verkooppunt voor meer informatie.

OVER OREGON SCIENTIFIC

Bezoek onze website (www.oregonscientific.com) om meer te weten over uw nieuwe product en andere Oregon Scientific producten zoals digitale fototoestellen, gezondheids- en fitnessuitrusting en weerstations. Op deze website vindt u tevens de informatie over onze klantendienst, voor het geval u ons wenst te contacteren.

EU – CONFORMITEITS VERKLARING

Bij deze verklaart Oregon Scientific dat deze GPS Scout Terugvind hoogtemeter (model: GP123) voldoet aan de essentiële eisen en aan de overige relevante bepalingen van Richtlijn 1999/5/EC. Een kopie van de getekende en gedateerde Conformiteits verklaring is op verzoek beschikbaar via onze Oregon Scientific klanten service.

LANDEN DIE ZIJN ONDERWORPEN AAN RTT&E

Alle EU landen, Zwitserland en Noorwegen

GPS Explorador

Altímetro Recuo

Modelo: GP123

MANUAL DO USUÁRIO

CONTEÚDO

Introdução ....2

Visão geral 2

Vista frontal 2

Tela LCD 3
