Merk	Swarovski
Model	EL 10x32 W B
Categorie	Verrekijker
Type	Prismaverrekijker
Vergrotingsfactor	10x
Objectiefdiameter	32 mm
Minimale scherpstelafstand	Ongeveer 2 m (controleer het gegevensblad)
Gewicht	Ongeveer 650 g
Afmetingen	Niet gespecificeerd in de handleiding
Voeding	Geen batterij nodig (pure optiek)
Scherpstelregeling	Centrale scherpstelknop
Dioptriecorrectie	Scherpstelknop met dioptrie-verdeling
Oculaire cup	Draaibaar, vier standen (met/zonder bril)
Pupilafstand	Instelbaar door de buizen te spreiden
Waterdichtheid	Ja, waterdicht en gevuld met stikstof (Swarovski standaard)
Optische coating	Meerlaagse coating SWAROTOP en SWARODUR
Inbegrepen accessoires	Draagriem, beschermkappen voor oculair en objectief, reinigingsdoekje
Onderhoud	Reinigen met een zachte borstel en daarna met een microvezeldoekje dat met adem is bevochtigd; behuizing met een vochtige zachte doek
Opslag	In etui, droge en goed geventileerde plaats; bij vochtige omgeving een absorberend product gebruiken
Veiligheid	Nooit rechtstreeks naar de zon kijken; niet gebruiken tijdens het lopen
Garantie	10 jaar internationaal (5 jaar inclusief arbeid)
Dienst na verkoop	Reparaties uitsluitend door erkende werkplaatsen; retour met garantiekaart
Algemene informatie	Handleiding beschikbaar in meerdere talen; fabrikant: SWAROVSKI OPTIK KG, Absam, Oostenrijk

Veelgestelde vragen - EL 10x32 W B Swarovski

Hoe stel ik de dioptrie in op de Swarovski EL 10x32 W B verrekijker?

Om de dioptrie in te stellen, begin met het scherpstellen met alleen uw linkeroog met behulp van de scherpstelknop. Trek vervolgens de knop omhoog om te ontgrendelen (positie 'uit'), draai hem dan om de scherpte voor het rechteroog aan te passen. Druk ten slotte de knop in om te vergrendelen. Noteer uw dioptriewaarde op de verdeling.

Hoe reinig ik de lenzen van de verrekijker zonder krassen te maken?

Gebruik eerst een zachte borstel om stof te verwijderen. Voor een grondige reiniging, bevochtig het oppervlak licht met uw adem en veeg af met het meegeleverde microvezeldoekje. Zorg dat het doekje schoon is om krassen te voorkomen. Niet droog wrijven.

Kan ik de verrekijker gebruiken met een bril?

Ja, de oculaire cups zijn draaibaar in vier standen. Voor brillendragers, draai de cups met de klok mee tot de aanslag (stand B). Dit vergroot de afstand tussen oog en lens.

Wat is de garantie op de Swarovski EL 10x32 W B verrekijker?

Swarovski biedt een internationale garantie van 10 jaar vanaf de aankoopdatum, die materiaal- en fabricagefouten dekt. De eerste 5 jaar omvatten de arbeidskosten. Voor de garantie is een correct ingevulde en gestempelde garantiekaart vereist.

Hoe stel ik de pupillenafstand in?

Spreid of breng de twee buizen van de verrekijker naar elkaar toe totdat u een enkel beeldcirkel ziet, zonder hinderlijke schaduwen. De juiste pupillenafstand is bereikt wanneer de randen van het beeld scherp zijn.

Wat te doen als de verrekijker nat is?

Droog de verrekijker voorzichtig af met een zachte doek. Berg hem op in een droge en goed geventileerde plaats. Bij zeer vochtige omgeving, gebruik een waterdichte etui met een absorberend product (zoals silicagel) om interne condensatie te voorkomen.

Hoe monteer ik de draagriem?

De aanbevolen montage is om de riem aan één kant van de oculaire beschermkap te bevestigen, zoals getoond in de handleiding. Een variant is om hem aan beide kanten te bevestigen. Zorg dat de riem goed vastzit.

Is de verrekijker waterdicht?

Ja, de Swarovski EL modellen zijn over het algemeen waterdicht en gevuld met stikstof om interne condensatie te voorkomen. Dit maakt gebruik in de regen of vochtige omstandigheden mogelijk.

Kan ik de verrekijker zelf repareren?

Nee, alle reparaties moeten worden uitgevoerd door een erkend Swarovski servicecentrum. Niet-geautoriseerde reparaties maken de garantie ongeldig. Neem contact op met uw dealer of de Swarovski klantenservice.

Hoe gebruik ik de Snap Shot adapter?

De Snap Shot adapter maakt het mogelijk een camera of smartphone aan de verrekijker te bevestigen. Raadpleeg de speciale handleiding op de Swarovski website of volg de instructies die bij de adapter worden geleverd.

GEBRUIKSAANWIJZING EL 10x32 W B Swarovski

Het verheegt ons dat u dit product van de firma SWAROVSKI OPTIK hebt gekozen. Mocht u vragen hebben, raadpleeg dan a.u.b. uwvakhandelaar of neem via WWW.SWAROVSKIOPTIK.COM direct met ons contact op.

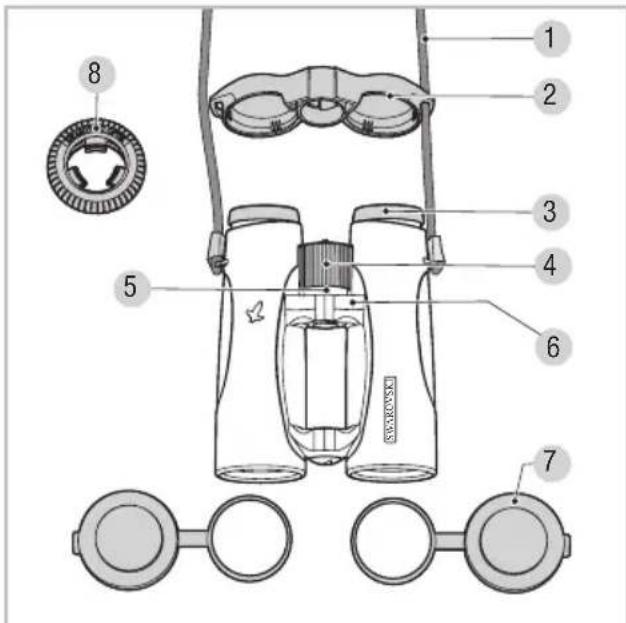

1 Draagriem

5 Dioptrieschaal

7 Objectiefbeschemkap

4 Scherpstelwieltje

8 Snap Shot Adapter

Kijk nooit met de verrekijker in dezon!Dat leidt tot beschadiging van uw ogen!

Kijk nooitijdens het lopendoor de verrekijker! U zouhindernissen over het hoofdkunnen zien!

Algemene aanwijzingen

Reparaties mogen alleendoor geautorieerde werkplaatsen worden uitgevoerd.

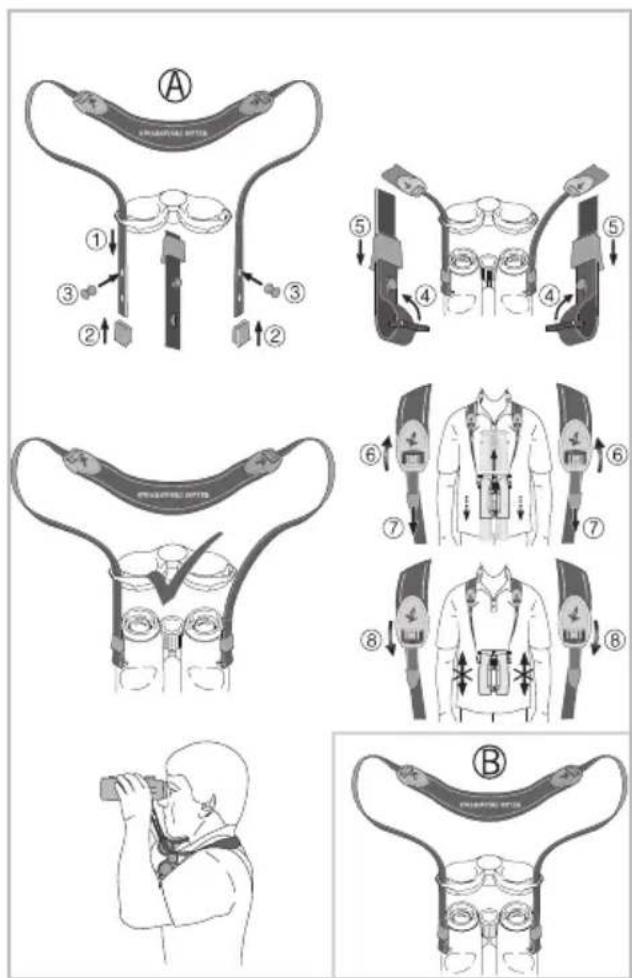

Montage van de „lift strap“ draagriem

Montage met aan een rant bevestigde oculair-beschermkap (aanbeveling).
⑧ Alternatif: met aan beiden kanten bevestigde oculairbeschemkap.

NLNI

Bediening

Instelling van de draaidoppen

In prince hebt u de beschikking over vier verschillende instellingsposities met verschillende afstanden van het oog tot de lens. De optimale afstand kunt u afzonderlijk instellen. Die afstand hangt af van uw gezichtsstructuur en het gebruik van een bril.

Pos. A: Uitgangspositie zonder bril: draai hiervoor dedraaidoppen er linksom vollediguit.

Pos. B: Uitgangspositie met bril: draai beiden draaidoppen er rechtsom tot aan de aanslag in.

Pos. C en D: Alternatieve posities resp. tussenstanden voor bridragers en Niet-brildragers.

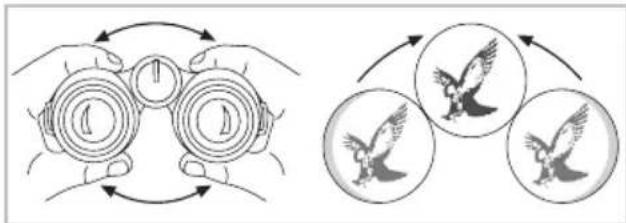

Instelling van de oogafstand

Om een enkel rond beeld te zien moet u de beiden helften van de verrekijker zo ver uit elkaar trekken tot er geen storende schaduweneer optreden.

Installing van de beeldscherpte

Met het scherpstelwieljtjekunt u elk voorwerp van de kortste instelafstand (zie Technisch gegevensblad) tot oneindig scherp stellen. Bij oneindig wijst hetkleine

neusje van het scherpstelwieltje omhoog.

Dioptrie-correctie

Om een optimale beeldkwaliteit te bereiken要去 een eventuele verschil in gezichtsvermögen:tussen het linker en hetrechteroog worden gecompenseerd.

NLNI

Gebruik bij gelijk gezichtsvermogen van beiden ogen:

1. Trek het scherpstelwielteje maar buiten.
2. Zet de dioptrieschaal op „0" door aan het scherpststelwieltie te draaien.
3. Druk het scherpstelwieltje verrolgens weeer maar binnen.

1. Druk het scherpstelwieltje verrolgens waar maar binnen.

Onthoud uw persoonlijke dioptriewaarde op de dioptrieschaal.

Gebruik van de Snap Shot Adapter

Zie afzonderlijke bedieninghandleiding of kijk op www.SWAROVSKIOPTIK.COM.

Gebruik bij verschillend gezichtsvermögen van beiden ogen:

1. Kijk met het linkeroog door het linkeroculair en stel met het scherpstelwieltje de beeldscherpte van een gekozen voorwerp in.
2. Trek het scherpstelwieltiejnarr buiten.
3. Kijk nu met hetrechteroog door hetrechtoculairaar hetzelfde voorwerp en stel met het scherpstelwieltie de optimale beeldscherpte in.

Montagehandleiding van de objctiefbeschemkap

NLNI

Reiniging en onderhoud

Reinigingsdoekje

Met dit speciale doeke van microvezels kut u zelfs de meest gevoelige glazen oppervlakken reinigen. Het is geschikt voor objectieven, oculairen en brillen. Houd het reinigingsdoekje schoon, omdat vuil het oppervlak van de lens kan beschaden. Als het doeke vuil is, kut u het in een handwarm zeepsopje wassen en in de buitenlucht latentrogen. Gebruik het uitsluitend voor het reinigen van glazen oppervlakken!

Reiniging

Wij hebben alle elementen en oppervlakken zo geconcipieerd dat ze eenvoudig te reinigen zich. Om de optische brillantie van uw verrekijker duurzaam te waarborgen, moet u de glazen oppervlakken vrij van vuil, olie en vet honden. Verwijder voor het reinigen van de optiek eerst de grovere deeltjes met een speciaal kwastje voor optische instrumenten. Voor een hierop volgende grondige reiniging is het raadzaam een beetje op de optiek te ademen en dan met het reinigingsdoekje te reinigen.

De behuizing onderhoudt u het Beste met een zacht, vochtig poetsdoekje (gebruik Niet het reinigingsdoekje voor de optiek).

Bij sterke verontreiniging (bijv. zand) kan de oog-klep er compleet afgeschroefd worden zodat het oculair eenvoudig kan worden schoongemaakt.

Bewaren

De verrekijker bewaart u het Beste in de tas op een goed geventileerde plaats.

Als de verrekijker nat is,
moet hij eerst gedroogd
worden.

In tropische gebieden of in regio's met een hoge luchtvochtigkeit is de Beste

bewaarplaats een luchtdichte zak of doos met een vochtabsorberend middel (bijv. silicagel).

Alle gegevens zijn typische waarden.

Wijzigingen in uitvoerig en levering alsmede

drukfoutenvoorbhouden.

BA-701-01, 01/2012

SV S

Met dit product van SWAROVSKI OPTIK hebt u een hoogwaardig kwaliteitsfabrikaaat gekocht, waaroor wij onder volgende voorwaarden een wereldwijd geldige garantie van 10aar vanaf aankoop verlenen:

Bij het optreden van materiaal- en/of fabricagefouten dragen wij voor de complete looptijd van de garantie de materiaalkosten, waar bij wij ons hetrecht voorbehonden het instrument of het defecte onderdeel maar eigene goeddunken te repareren of te verrangen. Gedurende de eerste vrij发展格局 wij ook de arbeitskosten.

Door de garantie worden de wettelijk vrijwaringplicht Niet beperkt.

Bij wijziging van het productengamma behouden wij ons hetrecht voor defecte instrumenten te repareren of door gelijkwaardige te verrangen.

De garantie geldt nicht bij reparaties door een Niet door ons geauthoriserde servicedienst en bij schade die door onvak-kundig gebruik veroorzaakt is; evenmin voor directe of indirecte schade die door defecten aan het instrument is ontstaan. Boven-dien zijn van de garantie alle uitrustingsonderdelen uitgesloten die aan natuurlijke slijtage onderhevig zich,zoals oogkleppen, draagriemen, holders, ommantelingen, enz.

De garantie is alleen geldig, als dit garantie-/servicedocument op de dag van aankoop door de vakhandelaar zoals voorgeschreven van datum, stempel en handtekening is voorzien.

Overhandig in een garantiegeval en voor de uitvoering van service- en/of reparatiewerkzaamheden het instrument a.u.b. samen met dit garantie-/servicedocument aan uw SWAROVSKI OPTIK vakhandelaar of stuur het franco thus direct maar ons adres. Instrumenten zonder dit garantie-/servicedocument worden principieel met verplichte betaling van de kosten gerepareerd. Het terugzenden, verzekerd (transportmiddel is once keuze), vindt in geval van een garantiereparatie Gratis, anders tegenverrekening van kosten plaats. Bij verzendingaar het buitenland gaan eventuele buitenlandse douane- resp. belastingheffingen ten LASTe van de ontvanger.

Deze garantie wordtdoor SWAROVSKIOPTIK KG, Absam, Oostenrijk, verleend. De bevoegde rechtbank is Innsbruck, geldig is Oostenrijksrecht.

Indien in sommige landen andere garanties/vrijwaringen (wettelijkke of vrijwillige) toegezegd zijn, moet hieraan door de betreffende importeur resp. vakhandelaar worden voldaan. SWAROVSKI OPTIK KG, Absam, Oostenrijk, kan hiervoar alleen opkomen, voorover hiertoe een wettelijkpeicht bestaat.
