Producttype	Powerline-adapter
Model	PLE52P Duo (set van 2 adapters)
Netwerkinterface	1 Ethernet-poort 10/100/1000 Mbps (RJ45)
Snelheid over stroomlijn	Tot 600 Mbps
Versleuteling	AES 128 bits
Communicatieafstand	Ongeveer 300 meter (afhankelijk van de elektrische omgeving)
Dekking	Tot 150 m²
Voeding	AC 100-240 V, 50/60 Hz
Afmetingen (L x B x H)	140 x 75 x 42,4 mm
Gewicht	285 g
LED-indicatoren	1 voeding-LED, 1 Ethernet-netwerk-LED, 1 stroomlijnverbinding-LED
Bedrijfstemperatuur	0 tot 40 °C
Bedrijfsvochtigheid	10% tot 95%
Opslagtemperatuur	-20 tot 70 °C
Opslagvochtigheid	5% tot 95%
Minimale systeemvereisten	Geconfigureerd Ethernet-netwerk, computer met Ethernet-poort en juiste TCP/IP-instellingen
Knoppen	Reset (fabrieksinstellingen herstellen), Security (koppeling en versleuteling)
Belangrijkste functies	Uitbreiding van bedraad netwerk via elektrische stroom, AES-versleuteling, koppeling via knop, automatische stand-by
Onderhoud en reiniging	Haal de stekker uit het stopcontact voor reiniging; gebruik een droge, zachte doek. Gebruik geen oplosmiddelen.
Veiligheid	Niet aansluiten op stekkerdoos, verlengsnoer of overspanningsbeveiliging. Houd u aan de voedingsspanning. Buiten bereik van kinderen houden.
Onderdelen en repareerbaarheid	Neem contact op met de klantenservice van ASUS voor reparaties. Het apparaat bevat geen door de gebruiker te repareren onderdelen.

Veelgestelde vragen - PLE52P Duo ASUS

Hoe installeer ik de PLE52P Duo set?

Sluit een adapter aan op een stopcontact in de buurt van de router en verbind deze met de router via de meegeleverde Ethernet-kabel. Sluit de tweede adapter aan op een stopcontact in de gewenste kamer en verbind deze met uw computer. De twee adapters synchroniseren automatisch.

Wat moet ik doen als de LED's niet gaan branden?

Controleer of de adapter correct is aangesloten op een actief stopcontact. De voedings-LED moet groen zijn. Als deze uit blijft, probeer dan een ander stopcontact. Als het probleem aanhoudt, neem dan contact op met ASUS-ondersteuning.

Hoe beveilig ik mijn Powerline-verbinding?

Druk gedurende 1 tot 3 seconden op de Security-knop van de hoofd-adapter en doe binnen 2 minuten hetzelfde op de tweede adapter. De verbinding wordt versleuteld met AES 128 bits.

Wat is het maximale bereik tussen twee adapters?

De communicatieafstand is ongeveer 300 meter over het elektriciteitsnet, maar kan variëren afhankelijk van de kwaliteit van de bedrading en storingen. Het nuttige bereik is ongeveer 150 m².

Kan ik de adapter op een stekkerdoos aansluiten?

Nee, het wordt afgeraden de adapter aan te sluiten op een stekkerdoos, verlengsnoer of overspanningsbeveiliging, omdat dit de prestaties kan verminderen of een correcte werking kan verhinderen. Sluit deze rechtstreeks aan op een wandstopcontact.

Hoe reset ik de adapter naar de fabrieksinstellingen?

Gebruik een paperclip om gedurende minimaal 3 seconden op de Reset-knop te drukken. Alle instellingen worden gewist en de adapter start opnieuw op.

Wat betekent de LED-status van de verbinding?

De LED kan zijn: groen (uitstekende verbinding), oranje (normaal), rood (slechte kwaliteit) of uit (geen apparaat gedetecteerd). Een rode LED duidt op storingen of een te grote afstand.

Waarom is mijn downloadsnelheid laag?

De snelheid is afhankelijk van de kwaliteit van de elektrische bekabeling en storingen. Vermijd het aansluiten van de adapter in de buurt van storingsbronnen (laders, motoren). Controleer ook of de LED's een goede verbinding aangeven.

Hoe voeg ik een derde adapter toe aan het netwerk?

Sluit de nieuwe adapter aan. Om deze te beveiligen, herhaal de koppelingsprocedure (Security) met een van de reeds geconfigureerde adapters. U kunt ook de ASUS-software (te downloaden van de website) gebruiken om het netwerk te beheren.

Waar kan ik de beheersoftware downloaden?

De software is beschikbaar op de ASUS-website op www.asus.com. Zoek naar 'PL-E52P' in de downloadsectie. Installeer het door Setup.exe uit te voeren en volg de instructies.

GEBRUIKSAANWIJZING PLE52P Duo ASUS

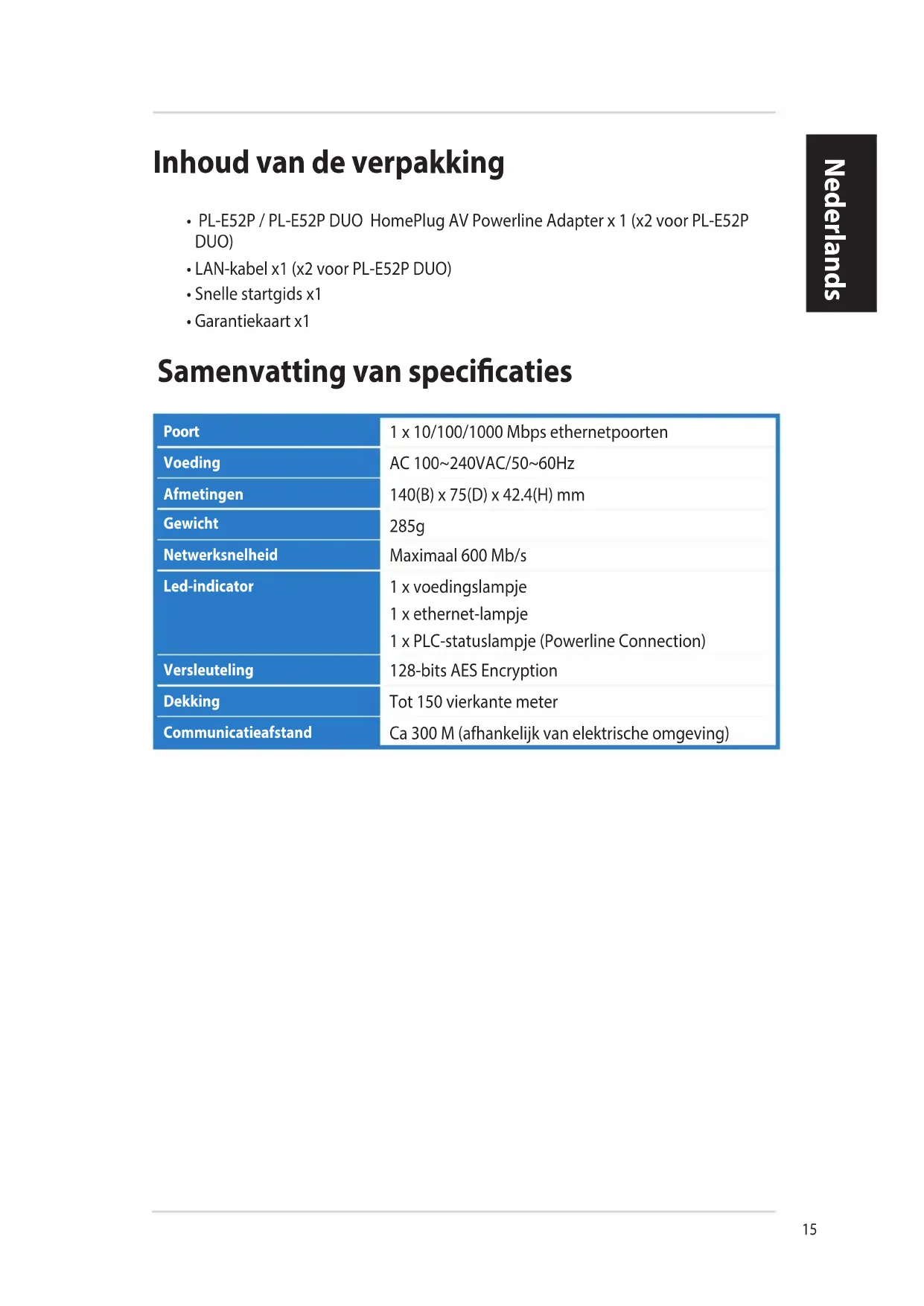

Inhoud van de verpakking

• PL-E52P / PL-E52P DUO HomePlug AV Powerline Adapter x 1 (x2 voor PL-E52P DUO)
• LAN-kabel x1 (x2 voor PL-E52P DUO)
• Snelletstartgids x1
• Garantiekaart x1

Samenvatting van specificities

Poort	1 x 10/100/1000 Mbps ethernetpoorten
Voeding	AC 100~240VAC/50~60Hz
Afmetingen	140(B) x 75(D) x 42.4(H) mm
Gewicht	285g
Netwerksnelheid	Maximaal 600 Mb/s
Led-indicator	1 x voedingslampje 1 x ethernet-lampje 1 x PLC-statuslampje (Powerline Connection)
Versleuteling	128-bits AES Encryption
Dekking	Tot 150 vierkante meter
Communicatieafstand	Ca 300 M (afhankelijk van elektrische omgeving)

Systeemeisen

Een actief op ethernet gebaseerd LAN
- Beschikbare ethernetpoort op een desktopcomputer of laptop
- Correct geconfigureerde TCP/IP-installingen op elke pc op het netwerk

Sluit de PL-E52P / PL-E52P DUO Niet aan op een tafelcontactdoos, een verlengsnoer of een overspanningsbeveiliging, aangezien dit de goede werkig van het netwerk nadelig kan beinvloeden.

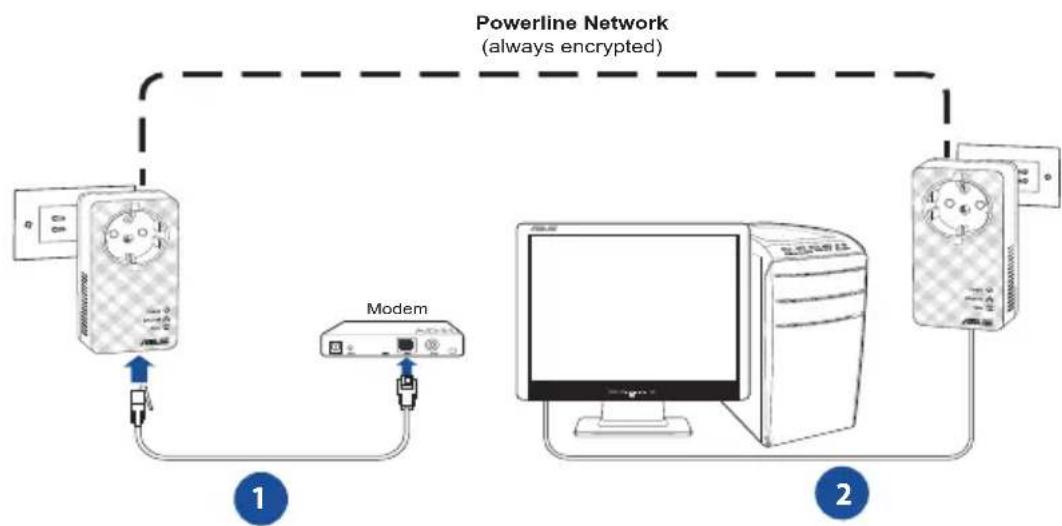

Instelling van de PL-E52P / PL-E52P DUO

De PL-E52P / PL-E52P DUO HomePlug AV Ethernetadapter maakt het möglichnetworkspellen te spelen+zonder vertraging en mediatoepassingen te draaien voor videostreaming en gesprekken met Voice Over Internet Protocol (VoIP)

1. Sluit de bijgeleverde ethernetkabel aan op de PL-E52P / PL-E52P DUO en op een LANpoort op de router of switch van uw network. Sluit de PL-E52P / PL-E52P DUO aan op een stopcontact.
2. Sluit de tweede PL-E52P / PL-E52P DUO aan op een stopcontact op hetzelfde stroomcircuit bij u thus of op uw locatie. Sluit een computer aan op deze tweede PL-E52P / PL-E52P DUO om een verbinding te make n met het netwerk

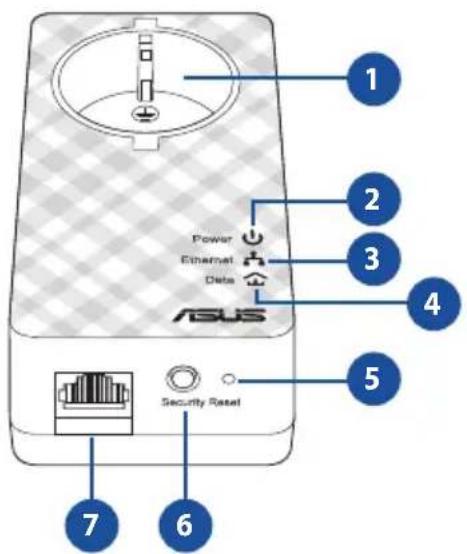

Kennismaking met het apparaat

Nummer Naam	Omschrijving
1 Voedingsstekker	EU-voedingsstekker conform Europese norm
2 Voedingslampje	Stabel groen - het apparaat is ingeschakeldKnipperend groen - het apparaat is in stand-byUit - het apparaat isuitgeschakeld
3 10/100/1000 Mbps-lampje	Stabel groen - netwerkkoppeling aanwezig;poort ingeschakeldKnipperend groen - gegevens-/netwerkactiviteitUit - geen aansluiting beschikbaar
4 PLC-statuslampje(Powerline Connection)	Stabel groen -uitstekende powerline-verbindingStabel oranje - normale powerline-verbindingStabel rood - slechte powerline-verbindingUit - erijken geen andere compatibile Powerline-apparaten diedezelfde Powerline-netwerknam+zijn gezonden.
5Reset-knop	Gebruik een paperclip om de Reset-knopgedurende drie seconden in te drukken om fabrieksinstellungen te herstellen.
6 Beveiliging	Houd de knop Security (Beveiliging) 1-3 secondingenagedrukt om het groepereginsproces te starten en deverbinding met het powerline-network te beveiligenof houd de knop langer dan 10 seconden ingedruktom de huidige PLC-beveiligingsgroep te verlaten.
7 10/100/1000 Mbpsethernetpoort	10/100/1000 Mbps ethernetspoort

VIP- poort met topprioriteit

Als het netwerkverkeer blijft hangen vanwege onvoldoende bandbreedte,{kunnen alle andere netwerkaanvragen worden gestopt om de prioriteit te geben aan specifiek verkeer, zoals het streamen van media en het spelen van games. Deze functie zorgt ervoor dat verkeer met prioriteit worden doorgestuurd met dekleiste vertraging.

Paren voor beveiliging (optioneel)

Gegevens die worden verzonden via het powerline-networkkuren worden gecodeerd voor een persoonlijke en beveiligdetwork met de geinstalleerde software of door op de knop Security (Beveiliging) te drukken.

Software-installatie (optioneel)

Het configuratiehulpprogramma kan worden gedownload van de ASUS-ondersteuningswebsite op http://support.asus.com/download/. De toepassing omvateen Powerline-hulpprogramma en een netwerkmonitor.

Software installeren

Bezoek www.asus.com en download het Powerline-hulpprogramma. De software installeren:

1. Dubbelklik op Installer.bat.
2. Volg de installmentwizard om het ASUS PL-E52P / PL-E52P DUO -hulpprogrammate installereren.
3. Klik op Close (sluiten) om te eindigen

Nadat u de toepassing hebt geinstalleerd, dubbelklicht u op het pictogram van PL-E52P / PL-E52P DUO om het hulpprogramma te starten.

Tips voor het oplossen van problemen

V: Het PL-E52P / PL-E52P DUO -hulpprogramma kan geen powerline-apparaten op het netwerk detecteren.

A. Druk op de knop Reset op de PL-E52P / PL-E52P DUO om de standard fabrieksinstellungen te herstellen.
Q: Nadat de netwerknaam veranderd is met het hulpprogramma PL-E52P / PL-E52PDUO, is de communicatie van de Powerline-apparaten gestopt.

V. Om de communicatorie met de Powerline-apparaten wee ter starten, doet u het volgende:

1. Start het hulpprogramma PL-E52P / PL-E52P DUO en klik op de tab Privacy.
2. Klik op de knop Use Default (Public Network) (Standaard (openbaar netwerk) gebruiken).
3. Klik op de tab Main en controller of het programme alle apparaten in het Powerlin-network detecteert.
