Typ produktu	Powerline adaptér
Model	PLE52P Duo (sada 2 adaptérů)
Síťové rozhraní	1 port Ethernet 10/100/1000 Mbps (RJ45)
Rychlost po elektrické síti	Až 600 Mbps
Šifrování	AES 128 bitů
Komunikační vzdálenost	Přibližně 300 metrů (podle elektrického prostředí)
Pokrytí	Až 150 m²
Napájení	AC 100-240 V, 50/60 Hz
Rozměry (D x Š x V)	140 x 75 x 42.4 mm
Hmotnost	285 g
LED indikátory	1 LED napájení, 1 LED Ethernet, 1 LED připojení po elektrické síti
Provozní teplota	0 až 40 °C
Provozní vlhkost	10 % až 95 %
Skladovací teplota	-20 až 70 °C
Skladovací vlhkost	5 % až 95 %
Minimální požadavky na konfiguraci	Konfigurovaná Ethernetová síť, počítač s Ethernet portem a správnými TCP/IP parametry
Tlačítka	Reset (obnovení továrního nastavení), Security (seskupení a šifrování)
Hlavní funkce	Rozšíření kabelové sítě přes elektrický proud, šifrování AES, párování tlačítkem, automatický spánek
Údržba a čištění	Před čištěním odpojte zařízení; používejte suchý a jemný hadřík. Nepoužívejte rozpouštědla.
Bezpečnost	Nepřipojujte do prodlužovacího kabelu, prodlužovací šňůry nebo přepěťové ochrany. Dodržujte napájecí napětí. Uchovávejte mimo dosah dětí.
Náhradní díly a opravitelnost	Kontaktujte zákaznický servis ASUS pro veškeré opravy. Zařízení neobsahuje žádné uživatelem opravitelné součásti.

Často kladené otázky - PLE52P Duo ASUS

Jak nainstalovat sadu PLE52P Duo?

Zapojte jeden adaptér do zásuvky poblíž routeru a připojte jej k routeru pomocí přiloženého Ethernet kabelu. Zapojte druhý adaptér do zásuvky v požadované místnosti a připojte jej k počítači. Oba adaptéry se automaticky synchronizují.

Co dělat, když se LED nerozsvítí?

Zkontrolujte, zda je adaptér správně zapojen do aktivní elektrické zásuvky. LED napájení by měla svítit zeleně. Pokud zůstane zhasnutá, zkuste jinou zásuvku. Pokud problém přetrvává, kontaktujte podporu ASUS.

Jak zabezpečit své Powerline připojení?

Stiskněte tlačítko Security na hlavním adaptéru po dobu 1 až 3 sekund, poté do 2 minut proveďte totéž na sekundárním adaptéru. Připojení bude zašifrováno pomocí AES 128 bitů.

Jaký je maximální dosah mezi dvěma adaptéry?

Komunikační vzdálenost je přibližně 300 metrů po elektrické síti, ale může se lišit v závislosti na kvalitě kabeláže a rušení. Užitečné pokrytí je přibližně 150 m².

Mohu zapojit adaptér do prodlužovacího kabelu?

Ne, nedoporučuje se zapojovat adaptér do prodlužovacího kabelu, prodlužovací šňůry nebo přepěťové ochrany, protože to může zhoršit výkon nebo zabránit správnému fungování. Zapojte jej přímo do zásuvky ve zdi.

Jak obnovit tovární nastavení adaptéru?

Použijte rozloženou kancelářskou sponku ke stisknutí tlačítka Reset po dobu nejméně 3 sekund. Všechna nastavení budou vymazána a adaptér se restartuje.

Co znamená LED stavu připojení?

LED může být: zelená (výborné připojení), oranžová (normální), červená (špatná kvalita) nebo zhasnutá (není detekováno žádné zařízení). Červená LED indikuje rušení nebo příliš velkou vzdálenost.

Proč je moje rychlost nízká?

Rychlost závisí na kvalitě elektrického vedení a rušení. Vyhněte se zapojení adaptéru poblíž rušivých zařízení (nabíječky, motory). Zkontrolujte také, zda LED indikují kvalitní připojení.

Jak přidat třetí adaptér do sítě?

Zapojte nový adaptér. Pro jeho zabezpečení zopakujte postup párování (Security) s jedním z již nakonfigurovaných adaptérů. Můžete také použít software ASUS (ke stažení na webu) pro správu sítě.

Kde stáhnout software pro správu?

Software je k dispozici na webových stránkách ASUS na adrese www.asus.com. Vyhledejte 'PL-E52P' v sekci ke stažení. Nainstalujte jej spuštěním Setup.exe a postupujte podle pokynů.

NÁVOD K OBSLUZE PLE52P Duo ASUS

Port 4 x ethernetové porty 10/100/1000 Mb/s s 1 portem nastaveným pro VIP

Napájecí zdroj AC 100~240VAC/50~60Hz

Rozměry 112(š) X 57(h) X 32(v) mm

Weight 200g

Rychlost powerline Až 600 Mbps

LED indikátor 1 x indikátor LED napájení 1 x indikátor LED Ethernet 1 x indikátor LED stavu PLC (Powerline Connection)

1 x indikátor LED Ethernet 128-bit AES kódevání

1 x indikátor LED stavu PLC (Powerline Connection) Až 150 Čtverečných metrů

Encryption 128-bit AES Encryption

Coverage Up to 150 square meters

Systémové požadavky

Funkční ethernetová místní síť LAN - Volný ethernetový port ve stolním nebo přenosném počítači - Řádně nakonfigurovaná nastavení TCP/IP v každém v síti

Nepřipojujte PL-E52P/PL-E52P DUO k přepěťové ochraně, prodlužovací šňůře nebo bleskojistce, protože by nemusely řádně fungovat nebo by fungovaly s omezeným výkonem.

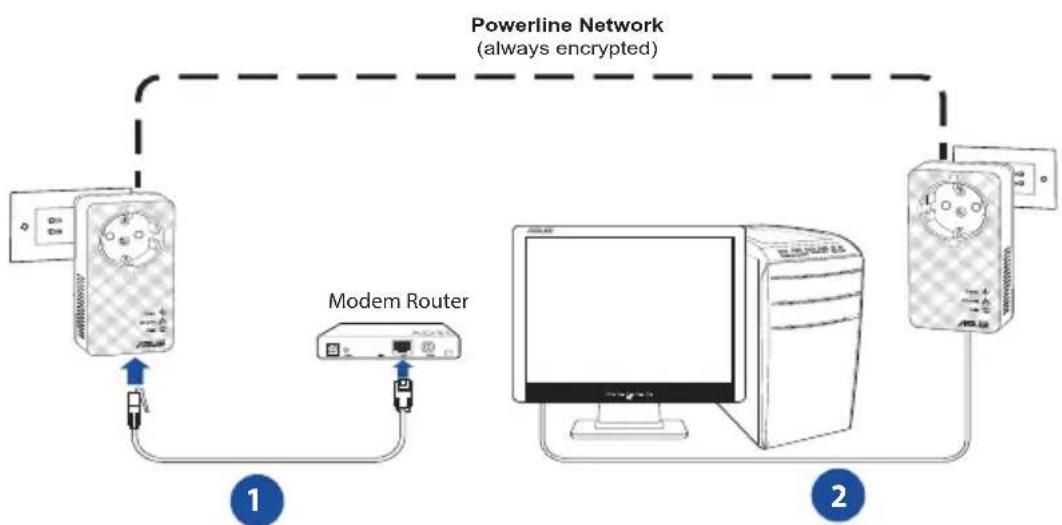

Nastavení vašeho PL-E52P/PL-E52P DUO

PL-E52P/PL-E52P DUO HomePlug AV Ethernet Adapter vám umožňuje plynulé hraní síťových počítačových her a provoz mediálních aplikací pro videostreaming a internetovou telefonii (VoIP).

1. Připojte přiložený ethernetový kabel k PL-E52P/PL-E52P DUO a k portu místní sítě LAN na síťovém směrovači nebo přepínači. Připojte PL-E52P/PL-E52P DUO k elektrické zásuvce.
2. Připojte druhý PL-E52P/PL-E52P DUO k elektrické zásuvce na stejném elektrickém okruhu v domě nebo na stanovišti. Připojte počítač k tomuto PL-E52P/PL-E52P DUO a připojte se k síti.

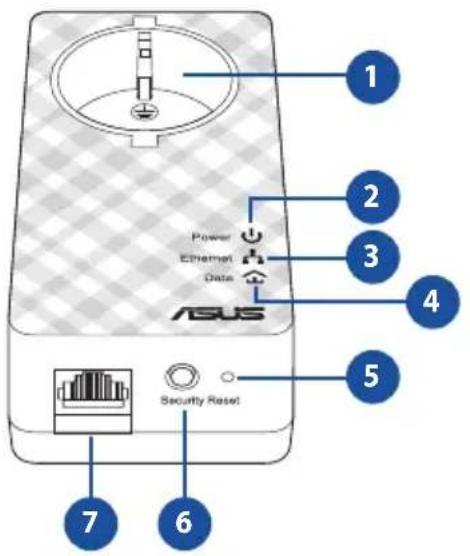

Seznámení s vaším zařízením

Polożka Znak	Popis
1 Elektrická zăstrčka	Elektrická zăstrčka evropského standardu EU
2 Indikátor LED napájení	• Svití zeleně – zařizení je zapnuto • Bliká zeleně – zařizení je v pohotovostním režimu • Nesvítí – zařizení je vypnuto
3 Indikátor LED 10/100/1000 Mb/s	• Svití zeleně – sítové spojení; port je aktivné • Bliká zeleně – datová/sítová aktivita • Nesvítí – není k dispozici Žádné prípojení
4Indikátor LED stavu PLC (Powerline Connection)	• Svití zeleně – vynikajćí prípojení k elektrické sítì • Svití oranžově – normálné prípojení k elektrické sítì • Svití Červěne – špatné prípojení k elektrické sítì • Nesvítí – nebyla nalezena zhádná jiná kompatibilné zařizení elektrické sítě používajćí stejnou elektrickou sít'
5 Resetovací tlačítko	S tisknutím a podržením resetovacího tlačítka pomocić kancelářské sponky obnovte tovární nastavení.
6 Security (Zabezpečeni)	Stisknutím a podržením tlačítka Security (Zabezpečeni) po dobu 1 - 3 sekund zahajte proces seskapování a zabezpečovány prípojení v rámci elektrické sítě; stisknutím a podržením déle než 10 sekund opustě opústě opátální skupinu zabezpečeni PLC.
7Ethernetový port 10/100/1000 Mb/s	Ethernetový port 10/100/1000 Mb/s

VIP - port s nejvyšší prioritou

V případě vytvoření fronty síťového provozu z důvodu nedostatečné šířky pásma lze všechny ostatní síťové požadavky zastavit a upřednostnit konkrétní provoz, například datové proudy médií nebo hry. Tato funkce zajišťuje, aby byl přednostně provoz předáván s co nejkratší prodlevou.

Bezpečnostní párování (volitelné)

Data odesílaná prostřednictvím elektrické sítě lze šifrovat pomocí pro zajištění soukromí a bezpečnosti sítě pomocí nainstalovaného softwaru nebo stisknutím tlačítka Security (Zabezpečení).

Instalace softwaru (volitelné)

Konfigurační nástroj lze stáhnout z webových stránek podpory společnosti ASUS na adrese http://support.asus.com/download/. Aplikace obsahuje nástroj pro elektrickou síť a sledované sítě.

Instalace softwaru

Navštivte http://support.asus.com/download/ a stáhněte si nástroj pro elektrickou síť. Pokyny pro instalaci softwaru:

1. Poklepejte na soubor Installer.bat.
2. Nainstalujte nástroj ASUS PL-E52P/PL-E52P DUO podle pokynů průvodce instalací.
3. Po dokončení klepněte na tlačítko Close (Zavřít).

Po nainstalování aplikace spusťte nástroj poklepáním na ikonu PL-E52P/PL-E52P DUO.

Odstraňování problémů

Ot: Nástroj PL-E52P/PL-E52P DUO nedokáže rozpoznat žádná elektrická zařízení v síti. Odp.: Stisknutím tlačítka Reset (Resetovat) na PL-E52P/PL-E52P DUO obnovte výchozí tovární nastavení. Ot: Po změně názvu sítě využívající utilitu PL-E52P/PL-E52P DUO přestalo zařízení powerline komunikovat. Odp.: Pro obnovu komunikace se zařízením powerline proveďte toto:

1. Spusťte utilitu PL-E52P/PL-E52P DUO a zvolte kartu Privacy (Důvěrnost).
2. Klikněte na tlačítko Use Default (Public Network) (Použít výchozí (veřejná síť)).
3. Zvolte kartu Main (Hlavní) a zkontrolujte, že utilita nalezla všechna zařízení vaší sítě powerline.

Obsah balení

PL-E52P/PL-E52P DUO střídavý napájecí adaptér x 1 (x2 pro PL-E52P DUO) LAN kabel x1 (x2 pro PL-E52P DUO) Stručný průvodce x1 Záruční list x1
