MANUAL DE UTILIZADOR PLE52P Duo ASUS
- 1 Adaptador Alimentação AV HomePlug PL-E52P/PL-E52P DUO (x2 para PL-E52P DUO)
- 1 Cabo LAN (x2 para PL-E52P DUO)
1 Guia Rápido de Iniciação - Certificado de garantia x1

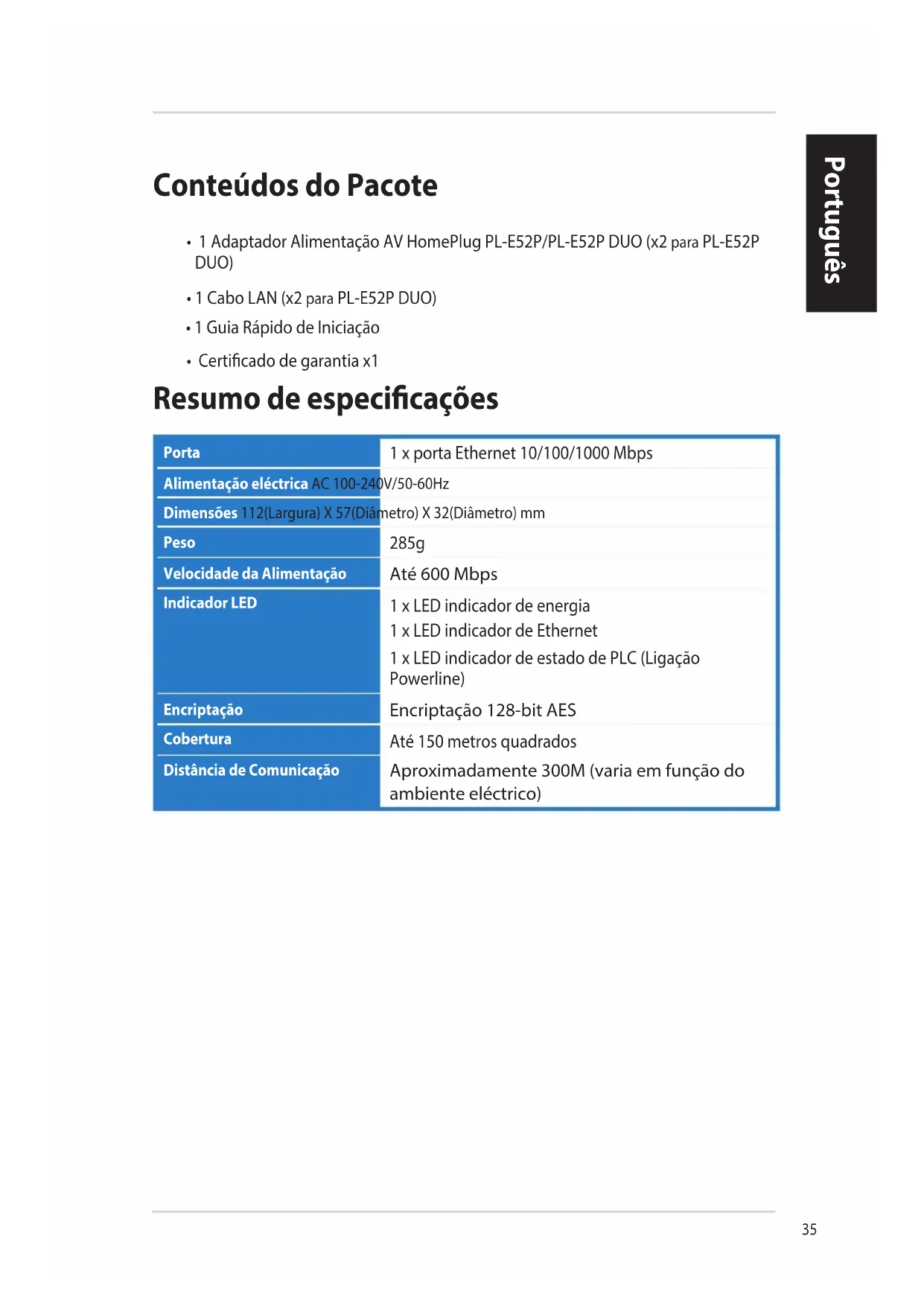

Resumo de espécografções
| Porta | 1 x porta Ethernet 10/100/1000 Mbps |
| Alimentação eletrica AC 100-240V/50-60Hz | |
| Dimensoes 112(Largura) X 57(Diâmetro) X 32(Diâmetro) mm | |
| Peso | 285g |
| Velocidade da Alimentação | Até 600 Mbps |
| Indicador LED | 1 x LED指示器 de energia 1 x LED指示器 de Ethernet 1 x LED指示器 de estado de PLC (Ligação Powerline) |
| Encriptação | Encriptação 128-bit AES |
| Cobertura | Até 150 metros quadrados |
| Distência de Comunização | Aproximadamente 300M (varia em função do ambiente eletrico) |
Requisitos do Sistema
Uma LAN baseada em Ethernet
- Porta Ethernet disponible num PC ou computador portátil
- Definições TCP/IP correctamente configuradas em cada PC da rede
Não ligue o PL-E52P/PL-E52P DUO a um quadro de alimentação, fio de extensão ou proteção contra sobrecargas,ursora impedi-lo de funcional correctamente ou diminuir o desempenho da rede.

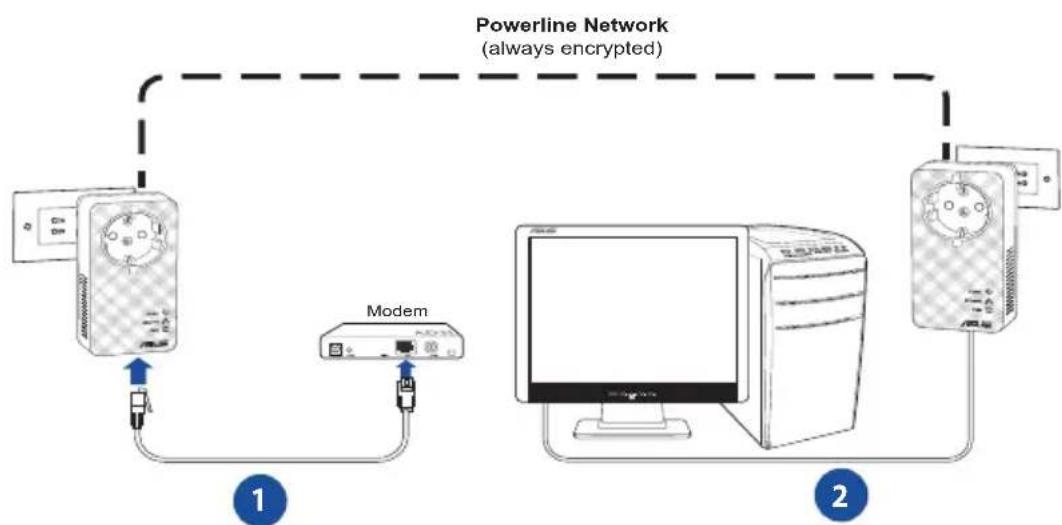

Configurar o seu PL-E52P/PL-E52P DUO
O Adaptador Ethernet AV HomePlug PL-E52P/PL-E52P DUO permite-lhe usufruir de jogos de computador em rede sem atrasos e executar aplicacoes multimédia para fluxo de video e chamadas por "Voice Over Internet Protocol" (VoIP).
- Ligue o cabo Ethernet fornecido ao PL-E52P/PL-E52P DUO e a uma porta LAN do router ou switch da sua rede. Ligue o PL-E52P/PL-E52P DUO a uma tomada eletrica.
- Ligue o segundo PL-E52P/PL-E52P DUO a uma tomada eletrica do mesmo circuito na sua casa. Ligue um computador ao segundo PL-E52P/PL-E52P DUO para se jintar à rede.

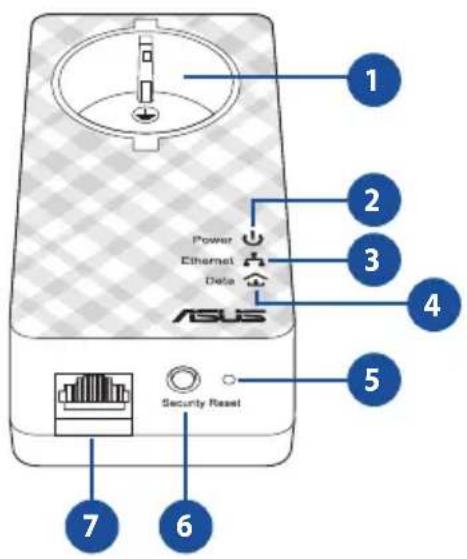

Conhecero seu dispositivo
| Item Funcionalidade | Descrição |
| 1 Ficha de alimentação | Ficha de alimentação europeia normalizada pela UE |
| 2 LED指示器 de energia | • Verde estático - o dispositivo está ligado • Verde intermitente - o dispositivo encontrar-se em modo de espera • Apagado - o dispositivo está desligado |
| 3LED指示器 de 10/100/1000 Mbps | • Solid green - network link present; port enabled • Blinking green - data/network activity • Off - no connection available |
| 4 LED指示器 de estado de PLC (Ligação Powerline) | • Verde estático - Boa ligação à redeétrica • Laranja estático - Ligação normal à redeétrica • Vermelho estático - Má ligação à redeétrica • Apagado - não foramencionados outros dispositivos Powerline a utilizes o mesmo nome de rede Powerline |
| 5Botão de reposicao | Utilize um clipe para pressionar o botão de reposicao duranteraxsutos para restuaras predefinições. |
| 6 Segurarca | Pressione o botão de segurarca durante 1-3段时间o para,inicair o processo de agrupamento e proteger a ligação da rede Powerline, ou durante mais de 10segundos para sair do grupo de segurarca PLC. |
| 7 Porto Ethernet 10/100/1000 Mbps | Porta Ethernet 10/100/1000 Mbps |
VIP - Porta de alta prioridade
Caso exista fila de tráfego de rede devido a largura de banda insufficiente, todos os outros pedidos de rede podem ser suspços para dar prioridade a tráfego especialico como, por exemplo, transmissão de multimédia e jogos. Esta função garanté que a prioridade de tráfego é efectuada sem qualquer atraso.
Emparelhamento de seguranca (Optional)
Os dados enviados atraves de rede powerline podem ser enciptados, garantindo a privacidade e segurarca da rede utilizing o software instalado ou pressionando o botao de segurarca.
Instalacao do Software (Optional)
Outilitario de configuraçao pode ser transferidos a partir do web site de apoio da ASUS em http://support.asus.com/download/.A aplicacao inclui um'utilário Powerline e um monitor de rede.
Instalaro software:
Visit http://support.asus.com/download/ e transfira o'utilário Powerline. Para instalar o software:
- Faça duplo clique em Installer.bat.
- Siga as instruções do Assistente de Instalação para instalar o'utilário ASUS PL-E52P/PL-E52P DUO.
- Clique em Close (Fechar) para conclusir.
Apos a instalacao, faça duplo clique no icone do PL-E52P/PL-E52P DUO para executar o utilitário.
Dicas para Resolução de Problemas
Pergunta:O'utilário PL-E52P/PL-E52P DUO não detecta quaisquer dispositivos powerline na rede.
Resposta: Pressione o botão Reset (Repor) no PL-E52P/PL-E52P DUO para restaurar as predefinições.
Pergunta: Após mudar o nome de rede atraves do'utilário do PL-E52P/PL-E52P DUO, os dispositivos da Rede de Alimentação pararam de parler.
Resposta: Para restuarar a comunicação com os dispositivos da Rede de Alimentação, proceeda da segunte forma:
- Inicie o'utilário do PL-E52P/PL-E52P DUO e seleção o separator Privacy (Privacidade).
- Clique no botão Use Default (Public Network) - Utilizar Predefinição (Rede Pública).
- Selezione o separator Main (Principal) e assegure-se de que o utiliario detecta todos os dispositivos presentes na sua Rede de Alimentacao.
EC Declariação de Conformidade
Nós, os abaixo assinados,
| Fabricante: | ASUSTeK COMPUTER INC. |
| Morada, Cidade: | 4F, No. 150, LI-TE Rd., PEITOU, TAPEI 112, TAIWAN |
| Pais: | TAIWAN |
| Representante autorizzato na Europa: | ASUS COMPUTER GmbH |
| Morada, Cidade: | HARKORT STR. 21-23, 40880 RATINGEN |
| Pais: | GERMANY |
se encontrar em conformidade com as exigências essenciais das seguintes directrizes:
2004/108/EC-EMC Directiva
| EN 55022:2010+AC:2011 | EN 55024:2010 |
| EN 61000-3-2:2006+A2:2009 | EN 61000-3-3:2008 |
| EN 55013:2001+A1:2003+A2:2006 | EN 55020:2007+A11:2011 |
1999/5/EC-R &TTE Directiva
| □ EN 300 328 V1.7.1(2006-10) | □ EN 301 489-1 V1.9.2(2011-09) |
| □ EN 300 440-1 V1.6.1(2010-08) | □ EN 301 489-3 V1.4.1(2002-08) |
| □ EN 300 440-2 V1.4.1(2010-08) | □ EN 301 489-4 V1.4.1(2009-05) |
| □ EN 301 511 V9.0.2(2003-03) | □ EN 301 489-7 V1.3.1(2005-11) |
| □ EN 301 908-1 V5.2.1(2011-05) | □ EN 301 489-9 V1.4.1(2007-11) |
| □ EN 301 908-2 V5.2.1(2011-07) | □ EN 301 489-17 V2.2.1(2012-09) |
| □ EN 301 893 V1.6.1(2011-11) | □ EN 301 489-24 V1.5.1(2010-09) |
| □ EN 302 544-2 V1.1.1(2009-01) | □ EN 302 326-2 V1.2.2(2007-06) |
| □ EN 302 623 V1.1.1(2009-01) | □ EN 302 326-3 V1.3.1(2007-09) |
| □ EN 300 330-1 V1.7.1(2010-02) | □ EN 301 357-2 V1.4.1(2008-11) |
| □ EN 300 330-2 V1.5.1(2010-02) | □ EN 302 291-1 V1.1.1(2005-07) |
| □ EN 50360-2001 | □ EN 302 291-2 V1.1.1(2005-07) |
| □ EN 62479-2010 | □ EN 50385:2002 |
| □ EN 62311:2008 |
(Marca de Conformidade EC)
Posicao: CEO
Nome: Jerry Shen
Data de declaração: 27/02/2014
Ano para fazer a aposicao da marca CE: 2014
Assinatura :
