Ürün Tipi	Powerline Adaptörü
Model	PLE52P Duo (2 adaptörlü kit)
Ağ Arayüzü	1 adet Ethernet 10/100/1000 Mbps bağlantı noktası (RJ45)
Hat üzerinden hız	600 Mbps'e kadar
Şifreleme	AES 128 bit
İletişim Mesafesi	Yaklaşık 300 metre (elektrik ortamına bağlı olarak)
Kapsama Alanı	150 m²'ye kadar
Güç Kaynağı	AC 100-240 V, 50/60 Hz
Boyutlar (G x D x Y)	140 x 75 x 42.4 mm
Ağırlık	285 g
LED Göstergeleri	1 Güç LED'i, 1 Ethernet ağ LED'i, 1 hat bağlantısı LED'i
Çalışma Sıcaklığı	0 ila 40 °C
Çalışma Nemi	%10 ila %95
Depolama Sıcaklığı	-20 ila 70 °C
Depolama Nemi	%5 ila %95
Minimum Sistem Gereksinimleri	Yapılandırılmış Ethernet ağı, Ethernet bağlantı noktasına sahip bilgisayar ve doğru TCP/IP ayarları
Düğmeler	Sıfırlama (fabrika ayarlarına dön), Güvenlik (gruplama ve şifreleme)
Ana İşlevler	Elektrik hattı üzerinden kablolu ağ genişletme, AES şifreleme, düğme ile eşleştirme, otomatik uyku
Bakım ve Temizlik	Temizlemeden önce cihazı fişten çekin; kuru ve yumuşak bir bez kullanın. Çözücü kullanmayın.
Güvenlik	Çoklu priz, uzatma kablosu veya aşırı gerilim koruyucuya takmayın. Güç kaynağı voltajına uyun. Çocukların erişemeyeceği yerde tutun.
Yedek Parçalar ve Onarılabilirlik	Herhangi bir onarım için ASUS müşteri hizmetleriyle iletişime geçin. Cihaz kullanıcı tarafından onarılabilir parçalar içermez.

Sık sorulan sorular - PLE52P Duo ASUS

PLE52P Duo kiti nasıl kurulur?

Bir adaptörü yönlendiricinin yanındaki bir prize takın ve verilen Ethernet kablosuyla yönlendiriciye bağlayın. İkinci adaptörü istediğiniz odadaki bir prize takın ve bilgisayarınıza bağlayın. İki adaptör otomatik olarak senkronize olur.

LED'ler yanmazsa ne yapmalıyım?

Adaptörün aktif bir elektrik prizine doğru takıldığından emin olun. Güç LED'i yeşil olmalıdır. Yanmazsa, başka bir priz deneyin. Sorun devam ederse, ASUS desteğine başvurun.

Powerline bağlantımı nasıl güvence altına alırım?

Ana adaptörün Güvenlik düğmesine 1 ila 3 saniye basın, ardından 2 dakika içinde ikincil adaptörde aynı işlemi yapın. Bağlantı AES 128 bit ile şifrelenecektir.

İki adaptör arasındaki maksimum menzil nedir?

İletişim mesafesi elektrik şebekesinde yaklaşık 300 metredir, ancak kablo kalitesine ve parazitlere bağlı olarak değişebilir. Kullanışlı kapsama alanı yaklaşık 150 m²'dir.

Adaptörü çoklu prize takabilir miyim?

Hayır, adaptörü çoklu prize, uzatma kablosuna veya aşırı gerilim koruyucuya takmanız önerilmez, çünkü bu performansı düşürebilir veya düzgün çalışmasını engelleyebilir. Doğrudan bir duvar prizine takın.

Adaptörü fabrika ayarlarına nasıl sıfırlarım?

Düzleştirilmiş bir ataş kullanarak Sıfırla düğmesine en az 3 saniye basın. Tüm ayarlar silinecek ve adaptör yeniden başlayacaktır.

Bağlantı durumu LED'i ne anlama geliyor?

LED şu renklerde olabilir: yeşil (mükemmel bağlantı), turuncu (normal), kırmızı (kötü kalite) veya sönük (hiçbir cihaz algılanmadı). Kırmızı LED parazit veya çok uzak mesafe anlamına gelir.

Hızım neden düşük?

Hız, elektrik kablolama kalitesine ve parazitlere bağlıdır. Adaptörü gürültülü cihazların (şarj cihazları, motorlar) yakınına takmaktan kaçının. Ayrıca LED'lerin iyi kalitede bir bağlantı gösterdiğini kontrol edin.

Ağa üçüncü bir adaptör nasıl eklenir?

Yeni adaptörü takın. Güvence altına almak için, halihazırda yapılandırılmış adaptörlerden biriyle eşleştirme prosedürünü (Güvenlik) tekrarlayın. Ağı yönetmek için ASUS yazılımını (siteden indirilebilir) da kullanabilirsiniz.

Yönetim yazılımı nereden indirilir?

Yazılım, ASUS web sitesinde www.asus.com adresinde mevcuttur. İndirme bölümünde 'PL-E52P' arayın. Setup.exe dosyasını çalıştırarak yükleyin ve talimatları izleyin.

KULLANIM KILAVUZU PLE52P Duo ASUS

Bağlanti noktası	1 adet 10/100/1000 Mbps Ethernet böglanti noktası
Güç Kaynakı	AC 100~240VAC/50~60Hz
Boyutlar	112(G) X 57(D) X 32(Y) mm
Ağırkık	285g
Powerline Hzı	600 Mbps’a kadar
LED Gösterge	1 adet Güç LED böstergesi1 adet Ethernet LED böstergesi1 adet PLC (Güç Hatti Bağlantmiş) durum LED böstergesi
Şifreleme	128-bit AES Şifreleme
Kapsama Alanı	150 metre kareye kadar
İletişim Mesafesi	Yakkık 300M (Elektriksel ortama güreleine)

Sistem Gereksinimleri

• Çalışan Ethernet tabanlı LAN
• Masaüstü veya dizüstü bilgisayardaki kullanılabilir ethernet bağlantı noktası
• Ağdaki her PC'de doğru ayarlanan TCP/IP ayarları

PL-E52P / PL-E52P DUO'nun doğru olarak çalışmasını önleyebileceği ya da ağ performansını düşürebileceği için cihazı bir anahtarlı uzatma kablosu ya da aşırı gerilim koruyucuya bağlamayın.

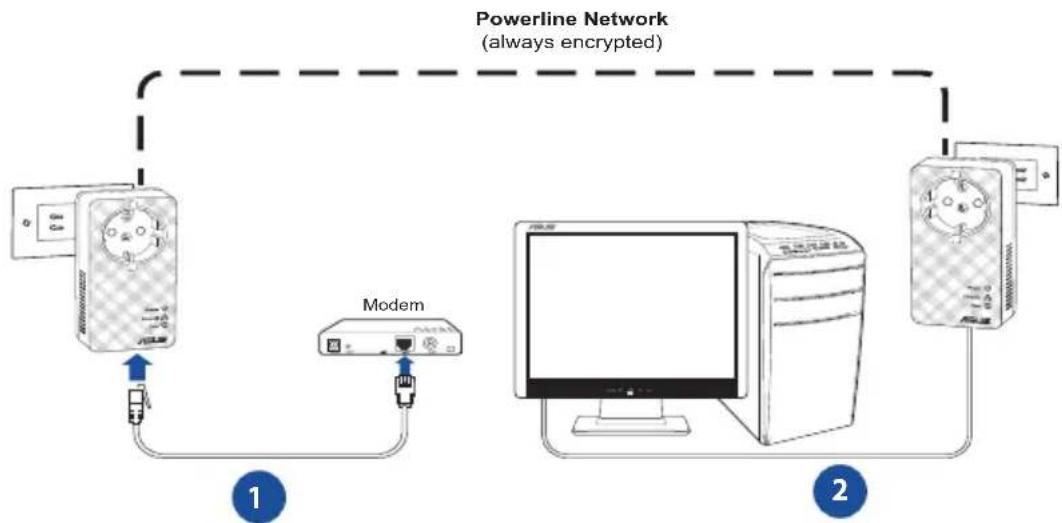

PL-E52P / PL-E52P DUO'nun kurulumu

PL-E52P / PL-E52P DUO HomePlug AV Ethernet Adaptörü ağ üzerinden bilgisayar oyunları oynamanıza, akış video, çoklu ortam uygulamaları çalıştırmanıza ve Internet Protokolü Üzerinden Sesli arama (VoIP) yapmanıza olanak sağlar.

1. Verilen Ethernet kablosunu PL-E52P / PL-E52P DUO'ye ve ağ yönlendiricinizdeki veya anahtarınızdaki LAN bağlantı noktasına takın. PL-E52P / PL-E52P DUO'yi elektrik prizine takın.
2. İkincil PL-E52P / PL-E52P DUO'yi evinizde veya bulunduğunuz yerdeki aynı devreye bağlı elektrik prizine takın. Bir bilgisayarı bu ikinci PL-E52P / PL-E52P DUO'ye bağlayarak ağa katılın.

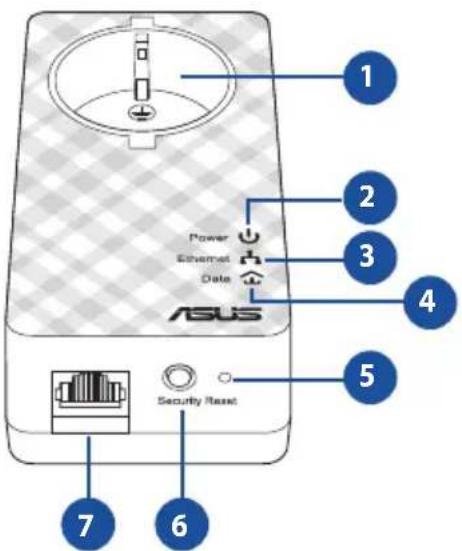

Cihazı tanıma

Öğe Özellik	Açıklama
1 Elektrik Fisi	Avrupa standardı AB elektrik prizi
2 Güç LED güstergesi	• Sabit yüzı - aygün,açık • Yanıp)sön(en yüzı - aygün,beklememodunda • Sönük - aygün kapalı
3 10/100/1000 MbpsLED güsterge	• Särekliyesil - aşbaçkınlı var; böglantı noktası etkin • Yanıp)sön(en yüzı - veri/aş aktivitesi • Kapalı - böglantı yok
4 PLC (Güç HattiBaçıntı) durumLED güstergesi	• Sabit yüzı - Çok,iyi,guchattı baçıntı • Sabit turuncu - Normal,guchattı baçıntı • Sabit kırkıncı - Kottu,guchattı baçıntı • Sönük - ayın,guchattı,sebekesi adinı kullanan baskahiçbir uyumlulu,guchattıaygünbulunanadı
5Sifirla)düzmesi	Ayarlıarni fabrika varsaylanlarınsifirclamak amacılıla,Sifirla düzmesine üç,saniye boyunca basmak,isinbir atas kullanın.
6 Güvenlik	Güvenlik düzmesine,gruplandırma,islemini baslatmaki ve,guchattı,sebekesi,isinde,baçıntı,yi,güvenlijklmak,isin1-3 saniye boyuncava,ya geçerliPLC,güvenlik grubundan,iskmadı10 saniyedenuzun,sürebası.
7 10/100/1000 MbpsEthernetbaçınti noktası	10/100/1000 Mbps Ethernetbaçınti noktası

Yetersiz bant genişliği nedeniyle ağ trafiği kuyruğu oluşması halinde, Medya akışı ve oyun oynama gibi belirli trafiklere öncelik vermek için diğer tüm ağ talepleri durdurulur. Bu özellik öncelik trafiğinin en az gecikme ile yönlendirilmesini garanti eder.

Güvenlik eşleştirmesi (İsteğe bağlı)

Kurulan yazılımı kullanarak veya Güvenlik Düğmesine basarak powerline ağı üzerinden gönderilen veriler şifrelenerek özel ve güvenli hale getirilir.

Yazılım Kurulumu (İsteğe bağlı)

Yapılandırma Programı http://support.asus.com/download/ adresindeki ASUS destek web sitesinden indirilebilir. Uygulamaya bir powerline programı ve ağ monitörü dahildir.

Yazılımın kurulumu

http://support.asus.com/download adresini ziyaret edin ve Powerline Programını indirin. Yazılımı yüklemek için:

1. Installer.bat üzerine çift tıklayın.
2. Kurulum Sihirbazını izleyerek ASUS PL-E52P / PL-E52P DUO Programını yükleyin.
3. Bitirmek için Close (Kapat) üzerine tıklayın.

Uygulamayı yükledikten sonra, PL-E52P / PL-E52P DUO simgesine çift tıklayarak programı başlatın.

Sorun Giderme İpuçları

S: PL-E52P / PL-E52P DUO programı herhangi bir powerline aygıtını algılayamıyor.

C: PL-E52P / PL-E52P DUO üzerindeki Reset (Sıfırla) düğmesine basarak fabrika varsayılan ayarlarına geri yükleyin. S: PL-E52P / PL-E52P DUO programını kullanarak ağ adını değiştirdikten sonra Powerline cihazları arasındaki iletişim kesildi. C: Powerline cihazları arasındaki iletişimi tekrar sağlamak için aşağıdaki işlemleri yapın:

1. PL-E52P / PL-E52P DUO programını çalıştırın ve Privacy (Gizlilik) sekmesini seçin.
2. Use Default (Public Network) (Varsayılanı Kullan (Genel A)) düğmesine tıklayın.
3. Main (Ana) sekmesini seçin ve programın Powerline ağında bulunan tüm cihazları algılayıp algılamadığını kontrol edin.
