PLE52P Duo - Powerline-sovitin ASUS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Powerline-sovitin
Malli	PLE52P Duo (2 sovittimen sarja)
Verkkoliitäntä	1 Ethernet-portti 10/100/1000 Mbps (RJ45)
Nopeus sähköverkon kautta	Jopa 600 Mbps
Salaus	AES 128-bittinen
Viestintäetäisyys	Noin 300 metriä (sähköympäristöstä riippuen)
Peittoalue	Jopa 150 m²
Virtalähde	AC 100-240 V, 50/60 Hz
Mitat (P x L x K)	140 x 75 x 42,4 mm
Paino	285 g
LED-merkkivalot	1 virtavalo, 1 Ethernet-verkkoyhteyden valo, 1 sähköverkkoyhteyden valo
Käyttölämpötila	0 - 40 °C
Käyttöympäristön kosteus	10 % - 95 %
Säilytyslämpötila	-20 - 70 °C
Säilytyskosteus	5 % - 95 %
Vähimmäisvaatimukset	Konfiguroitu Ethernet-verkko, tietokone Ethernet-portilla ja oikeat TCP/IP-asetukset
Painikkeet	Reset (palauttaa tehdasasetukset), Security (ryhmitys ja salaus)
Tärkeimmät toiminnot	Langallisen verkon laajentaminen sähkövirran kautta, AES-salaus, painikkeella pariliitos, automaattinen lepotila
Huolto ja puhdistus	Irrota laite verkosta ennen puhdistusta; käytä kuivaa ja pehmeää liinaa. Älä käytä liuottimia.
Turvallisuus	Älä kytke jatkojohtoon, jatkojohtoon tai ylijännitesuojaan. Noudata käyttöjännitettä. Pidä poissa lasten ulottuvilta.
Varaosat ja korjattavuus	Ota yhteyttä ASUS-asiakaspalveluun korjausta varten. Laite ei sisällä käyttäjän korjattavissa olevia osia.

Usein kysytyt kysymykset - PLE52P Duo ASUS

Kuinka asennan PLE52P Duo -sarjan?

Kytke yksi sovitin pistorasiaan reitittimen lähellä ja yhdistä se reitittimeen mukana tulevalla Ethernet-kaapelilla. Kytke toinen sovitin pistorasiaan halutussa huoneessa ja liitä se tietokoneeseesi. Molemmat sovittimet synkronoituvat automaattisesti.

Mitä tehdä, jos LED-merkkivalot eivät syty?

Tarkista, että sovitin on kytketty oikein toimivaan pistorasiaan. Virtavalon tulee olla vihreä. Jos se pysyy sammuneena, kokeile toista pistorasiaa. Jos ongelma jatkuu, ota yhteyttä ASUS-tukeen.

Kuinka voin suojata Powerline-yhteyteni?

Paina pääsovittimen Security-painiketta 1-3 sekunnin ajan ja paina sitten 2 minuutin kuluessa samaa painiketta toissijaisessa sovittimessa. Yhteys salataan AES 128-bittisellä salauksella.

Mikä on kahden sovittimen välinen enimmäisetäisyys?

Viestintäetäisyys sähköverkossa on noin 300 metriä, mutta se voi vaihdella johdotuksen laadun ja häiriöiden mukaan. Hyödyllinen peittoalue on noin 150 m².

Voinko kytkeä sovittimen jatkojohtoon?

Ei, sovitinta ei suositella kytkettäväksi jatkojohtoon, jatkojohtoon tai ylijännitesuojaan, koska se voi heikentää suorituskykyä tai estää oikean toiminnan. Kytke se suoraan seinäpistorasiaan.

Kuinka palautan sovittimen tehdasasetuksiin?

Käytä avattua paperiliitintä painaaksesi Reset-painiketta vähintään 3 sekunnin ajan. Kaikki asetukset poistetaan ja sovitin käynnistyy uudelleen.

Mitä yhteyden tilan LED tarkoittaa?

LED voi olla: vihreä (erinomainen yhteys), oranssi (normaali), punainen (huono laatu) tai sammunut (ei laitetta havaittu). Punainen LED tarkoittaa häiriöitä tai liian suurta etäisyyttä.

Miksi nopeuteni on hidas?

Nopeus riippuu sähköjohdotuksen laadusta ja häiriöistä. Vältä sovittimen kytkemistä häiriölaitteiden (laturit, moottorit) lähelle. Tarkista myös, että LED-merkkivalot osoittavat hyvää yhteyttä.

Kuinka lisään kolmannen sovittimen verkkoon?

Kytke uusi sovitin. Suojataksesi sen, toista pariliitosmenettely (Security) yhden jo konfiguroidun sovittimen kanssa. Voit myös käyttää ASUS-ohjelmistoa (ladattavissa verkkosivulta) verkon hallintaan.

Mistä voin ladata hallintaohjelmiston?

Ohjelmisto on saatavilla ASUSin verkkosivustolla osoitteessa www.asus.com. Etsi 'PL-E52P' latausosiosta. Asenna se suorittamalla Setup.exe ja noudata ohjeita.

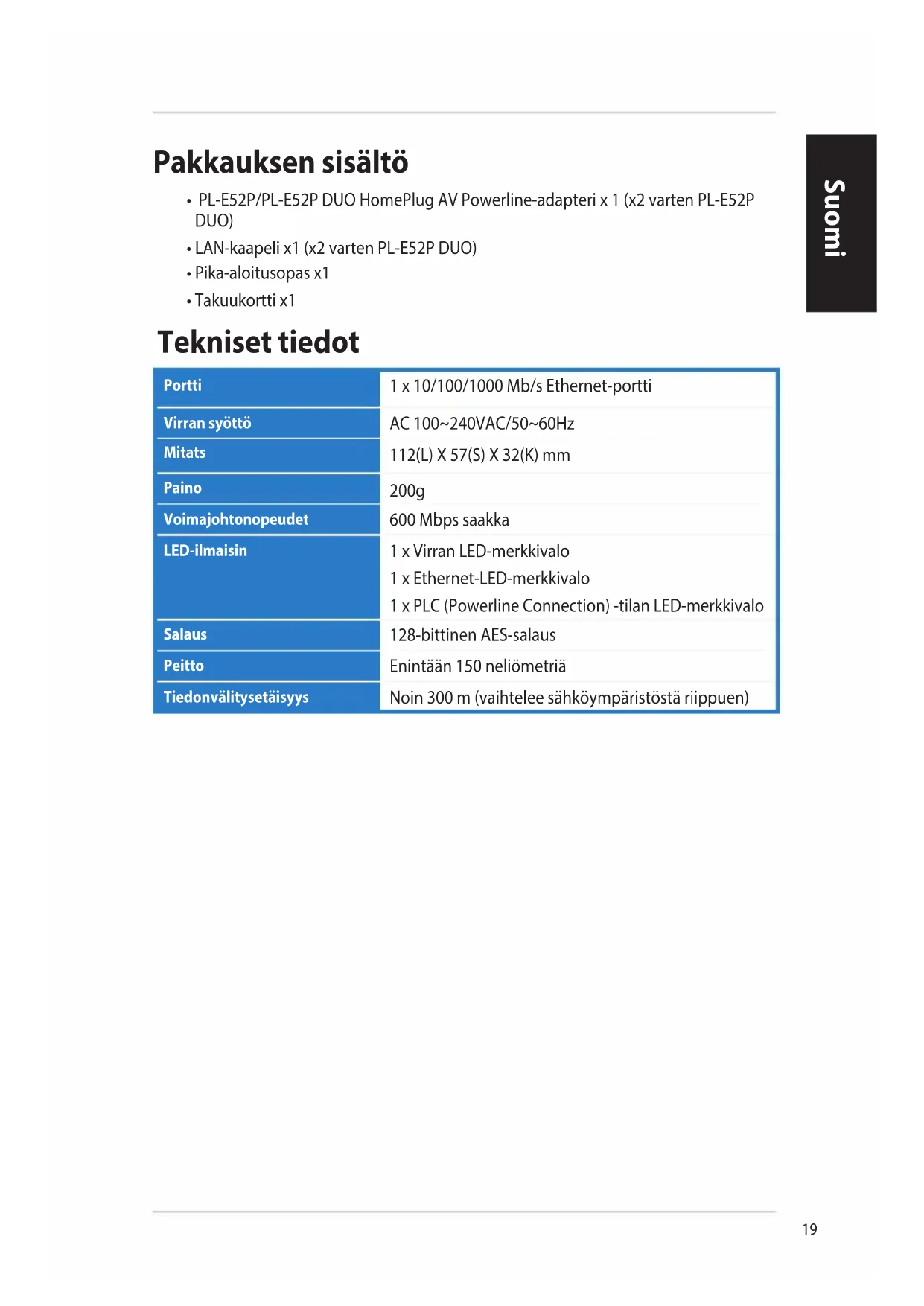

KÄYTTÖOHJE PLE52P Duo ASUS

Portti	1 x 10/100/1000 Mb/s Ethernet-portti
Virran syööttö	AC 100~240VAC/50~60Hz
Mitats	112(L) X 57(S) X 32(K) mm
Paino	200g
Voimajohtonopeudet	600 Mbps saakka
LED-ilmaisin	1 x Virran LED-merkkivalo
	1 x Ethernet-LED-merkkivalo
	1 x PLC (Powerline Connection) -tilan LED-merkkivalo
Salaus	128-bittinen AES-salaus
Peitto	Enintään 150 neliömetriä
Tiedonvällitysetäisyys	Noin 300 m (vaihteen sähkömpäristöstä riippuen)

Järkestelmävaatimukset

Toimiva Ethernet-pohjainen LAN
- Pöytätietokoneen tai kannettavan vapaa Ethernet-portti
- Oikein märitetyt TCP/IP-asetukset sekä tietokoneessa etta verkossa

Älä kytke PL-E52P/PL-E52P DUO :tä virtaliuskaan, jatkojohtoon tai ylijannitesuojaan, sillä tämän tekeminen voi estaa niitta toimimasta oikein tai laskea verkon nopeutta.

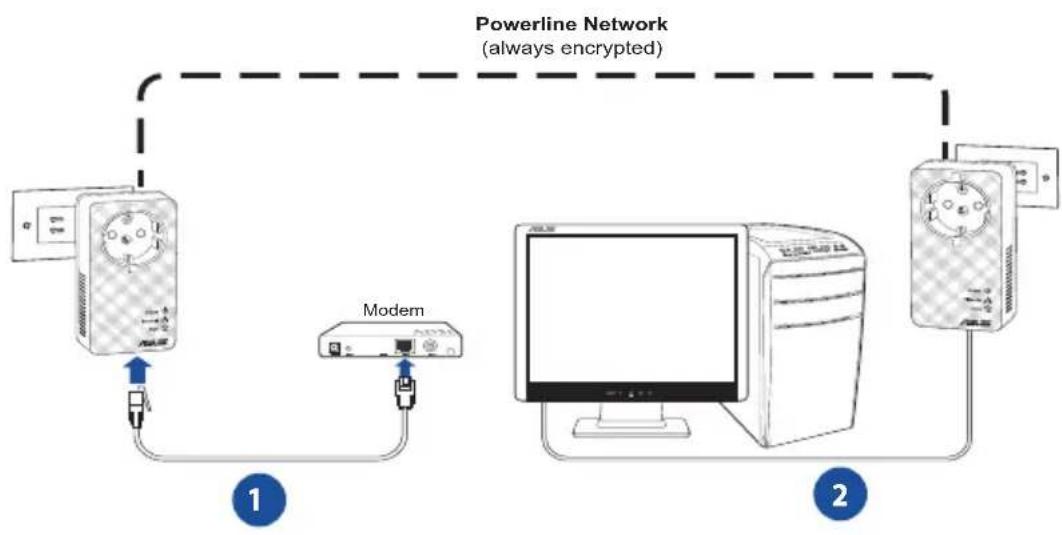

PL-E52P/PL-E52P DUO:n asennus

PL-E52P/PL-E52P DUO HomePlug AV Ethernet-adapteri mahdollistaa verkkopeleistänauttimisen ilman viivettä, video streaming -mediaohjelmistojen käytämisen sekäVoice Over Internet Protocol (VoIP)-puhelut.

1. Liïtã toimitukseen kuuluva Ethernet-kaapeli PL-E52P/PL-E52P DUO -laitteeseen ja verkkoreitittimen tai kytkimen LAN-porttiin. Liïtã PL-E52P/PL-E52P DUO pistorasiaan.
2. Liitä toinen PL-E52P/PL-E52P DUO samassa virtapiirissä olevaan pistorasiaan kotona tai muussa sijainnissa. Liitä tietokone tähän toiseen PL-E52P/PL-E52P DUO -laitteeseen verkkoon liittymiseksi.

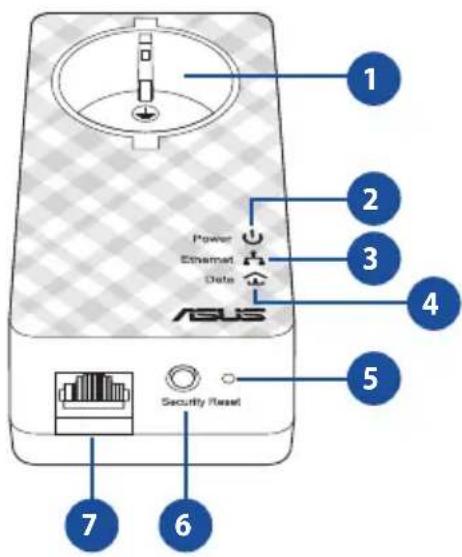

Laitteen tunteminen

Kohde Ominaisuus	Kuvaus
1Virtapistoke	Eurooppalaisen standardin EU-virtapistoke
2 Virran LED-merkkivalo	· Tasainen vihrea - laite on kytketty pälle · Vilkkuva vihrea - laite on valmiustilassa · Pois - laite on kytketty pois pälätä
3 10/100/1000 Mb/s LED-merkkivalo	· Tasainen vihrea - verkkolinkki aktiivinen; portti käytössä · Vilkkuva vihrea - data-/verkkoaktiviteetti · Pois - yhteyttä ei käytettävissä
4 PLC (Powerline Connection) -tilan LED-merkkivalo	· Tasainen vihrea - Hyvä powerline-liitäntä · Tasainen oranssi - Normaali powerline-liitäntä · Tasainen punainen - Huono powerline-liitäntä · Pois - muita yhteensopivia samaa powerline-verkkonimeä käytäviä powerline-laitteita ei lõydy
5 Nollauspainike	Paina paperillittimellä nollauspainiketta kolme sekuntia palauttaaksesi asetukset tehdasasetuksiin.
6 Sujaus	Paina Sujauspainiketta 1-3 sekuntia käynnistäksesi ryhmitteltyprossin ja suojatakesesi yhteyden powerline-verkossa tai yli 10 sekuntia poistuaksesi nykyisestä PLC-sujoausryhmästä.
7 10/100/1000 Mb/s Ethernet-portti	10/100/1000 Mb/s Ethernet-portti

VIP - Korkeimman ensisijaisuuden portti

Jos verkkoliikenne ruuhkautuu riittamattoman kaistanleveyden johdosta, kaikki muut verkkopyynnot voidaan pysayttaa ensisijaisuuden antamiseksi erikoisliikenteelle, kuten median virtauttamiselle ja palaamiselle. Tama Omanaisuus varmistaa, etta ensisijainen liikenne valitetaan eteenpain pienimmallä viveellä.

Turvapari (valinnainen)

Powerline-verkon kautta lahetettavän datan voi salata yksityisyyden ja verkon suojauksen varmistamiseksi käytämälla asennettua ohjelmistoa tai painamalla Suojas-painiketta.

Ohjelmiston asentaminen (valinnainen)

Maäritsapuohjelman voi ladata ASUS-tukisivustolta osoitteesta http://support.asus. com/download/. Sovellus sisältaä Powerline-apuohjelman ja verkonvalvontaohjelman.

Ohjelmiston asentaminen:

Siirry osoittteeseen http://support.asus.com/download/ ja lataa Powerline-apuohjelma. Ohjelmiston asentaminen:

1. Kaksoisnapsauta Installer.bat.-tiedostoa.
2. Toimi ohjatun asennuksen ohjeiden mukaan asentaaksesi ASUS PL-E52P/PL-E52PDUO -apuohjelman.
3. Lopeta napsauttamalla Close (Sulje)-painiketta.

Kun olet asentanut sovelluksen, kaksoisnapsauta PL-E52P/PL-E52P DUO-kuvaketta käynnistäksesi apuohjelman.

Vianhakuvinkkejä

K: PL-E52P/PL-E52P DUO-apuohjelma ei pysty tunnistamaan yhtaan powerline-laitetta verkossa.

V. Paina PL-E52P/PL-E52P DUO:n Reset (Nollaa) -painiketta palauttaaksesi tehtaan oletusasetukset.

K: Voimajohtolaitteet lopettavat tiedon välittämisen verkon nimen vaihtamisen jälkeen PL-E52P/PL-E52P DUO-apuohjelmaa käyttaen..

V: Palauta voimajohtolaitteiden tiedonvalltyts tekemalla seuraavaa:

1. Kännistä PL-E52P/PL-E52P DUO-apuohjelma ja valitse Privacy (Yksityisyys)-valilehti.
2. Napsauta Use default (Public Network) (Käytä oletusta (Julkinen verkko)) -painiketta.
3. Valitse Main (Yleista)-valilehti ja tarkista, etta apuohjelma tunnistaa voimajohtoverkon kaikki laitteet.
