Rodzaj produktu	Adapter Powerline
Model	PLE52P Duo (zestaw 2 adapterów)
Interfejs sieciowy	1 port Ethernet 10/100/1000 Mbps (RJ45)
Prędkość na linii zasilającej	Do 600 Mbps
Szyfrowanie	AES 128-bitowe
Zasięg komunikacji	Około 300 metrów (w zależności od środowiska elektrycznego)
Pokrycie	Do 150 m²
Zasilanie	AC 100-240 V, 50/60 Hz
Wymiary (Dł. x Szer. x Wys.)	140 x 75 x 42,4 mm
Waga	285 g
Diody LED	1 dioda zasilania, 1 dioda sieci Ethernet, 1 dioda połączenia linii zasilającej
Temperatura pracy	0 do 40 °C
Wilgotność pracy	10 % do 95 %
Temperatura przechowywania	-20 do 70 °C
Wilgotność przechowywania	5 % do 95 %
Minimalne wymagania konfiguracyjne	Skonfigurowana sieć Ethernet, komputer z portem Ethernet i prawidłowymi ustawieniami TCP/IP
Przyciski	Reset (przywróć ustawienia fabryczne), Security (grupowanie i szyfrowanie)
Główne funkcje	Rozszerzenie sieci przewodowej za pomocą prądu elektrycznego, szyfrowanie AES, parowanie przyciskiem, automatyczny tryb uśpienia
Konserwacja i czyszczenie	Odłącz urządzenie przed czyszczeniem; używaj suchej, miękkiej szmatki. Nie używaj rozpuszczalników.
Bezpieczeństwo	Nie podłączaj do listwy zasilającej, przedłużacza ani ochronnika przepięciowego. Przestrzegaj napięcia zasilania. Trzymaj poza zasięgiem dzieci.
Części zamienne i naprawialność	W celu naprawy skontaktuj się z działem obsługi klienta ASUS. Urządzenie nie zawiera części naprawialnych przez użytkownika.

Często zadawane pytania - PLE52P Duo ASUS

Jak zainstalować zestaw PLE52P Duo?

Podłącz jeden adapter do gniazdka w pobliżu routera i połącz go z routerem za pomocą dołączonego kabla Ethernet. Podłącz drugi adapter do gniazdka w wybranym pomieszczeniu i podłącz go do komputera. Oba adaptery synchronizują się automatycznie.

Co zrobić, jeśli diody LED się nie świecą?

Sprawdź, czy adapter jest prawidłowo podłączony do aktywnego gniazdka sieciowego. Dioda zasilania powinna być zielona. Jeśli pozostaje wyłączona, spróbuj innego gniazdka. Jeśli problem nie ustąpi, skontaktuj się z pomocą techniczną ASUS.

Jak zabezpieczyć moje połączenie Powerline?

Naciśnij przycisk Security na adapterze głównym przez 1 do 3 sekund, a następnie w ciągu 2 minut zrób to samo na adapterze pomocniczym. Połączenie zostanie zaszyfrowane za pomocą AES 128-bitowego.

Jaki jest maksymalny zasięg między dwoma adapterami?

Zasięg komunikacji wynosi około 300 metrów w sieci elektrycznej, ale może się różnić w zależności od jakości okablowania i zakłóceń. Użyteczne pokrycie wynosi około 150 m².

Czy mogę podłączyć adapter do listwy zasilającej?

Nie, nie zaleca się podłączania adaptera do listwy zasilającej, przedłużacza ani ochronnika przepięciowego, ponieważ może to pogorszyć wydajność lub uniemożliwić prawidłowe działanie. Podłącz go bezpośrednio do gniazdka ściennego.

Jak zresetować adapter do ustawień fabrycznych?

Użyj wyprostowanego spinacza, aby nacisnąć przycisk Reset przez co najmniej 3 sekundy. Wszystkie ustawienia zostaną usunięte, a adapter uruchomi się ponownie.

Co oznacza dioda stanu połączenia?

Dioda może być: zielona (doskonałe połączenie), pomarańczowa (normalne), czerwona (słaba jakość) lub wyłączona (brak wykrytego urządzenia). Czerwona dioda wskazuje na zakłócenia lub zbyt dużą odległość.

Dlaczego moja prędkość jest niska?

Prędkość zależy od jakości okablowania elektrycznego i zakłóceń. Unikaj podłączania adaptera w pobliżu urządzeń generujących zakłócenia (ładowarki, silniki). Sprawdź również, czy diody wskazują dobrej jakości połączenie.

Jak dodać trzeci adapter do sieci?

Podłącz nowy adapter. Aby go zabezpieczyć, powtórz procedurę parowania (Security) z jednym z już skonfigurowanych adapterów. Możesz również skorzystać z oprogramowania ASUS (pobieranego ze strony) do zarządzania siecią.

Gdzie pobrać oprogramowanie do zarządzania?

Oprogramowanie jest dostępne na stronie internetowej ASUS pod adresem www.asus.com. Wyszukaj 'PL-E52P' w sekcji pobierania. Zainstaluj, uruchamiając Setup.exe i postępuj zgodnie z instrukcjami.

INSTRUKCJA OBSŁUGI PLE52P Duo ASUS

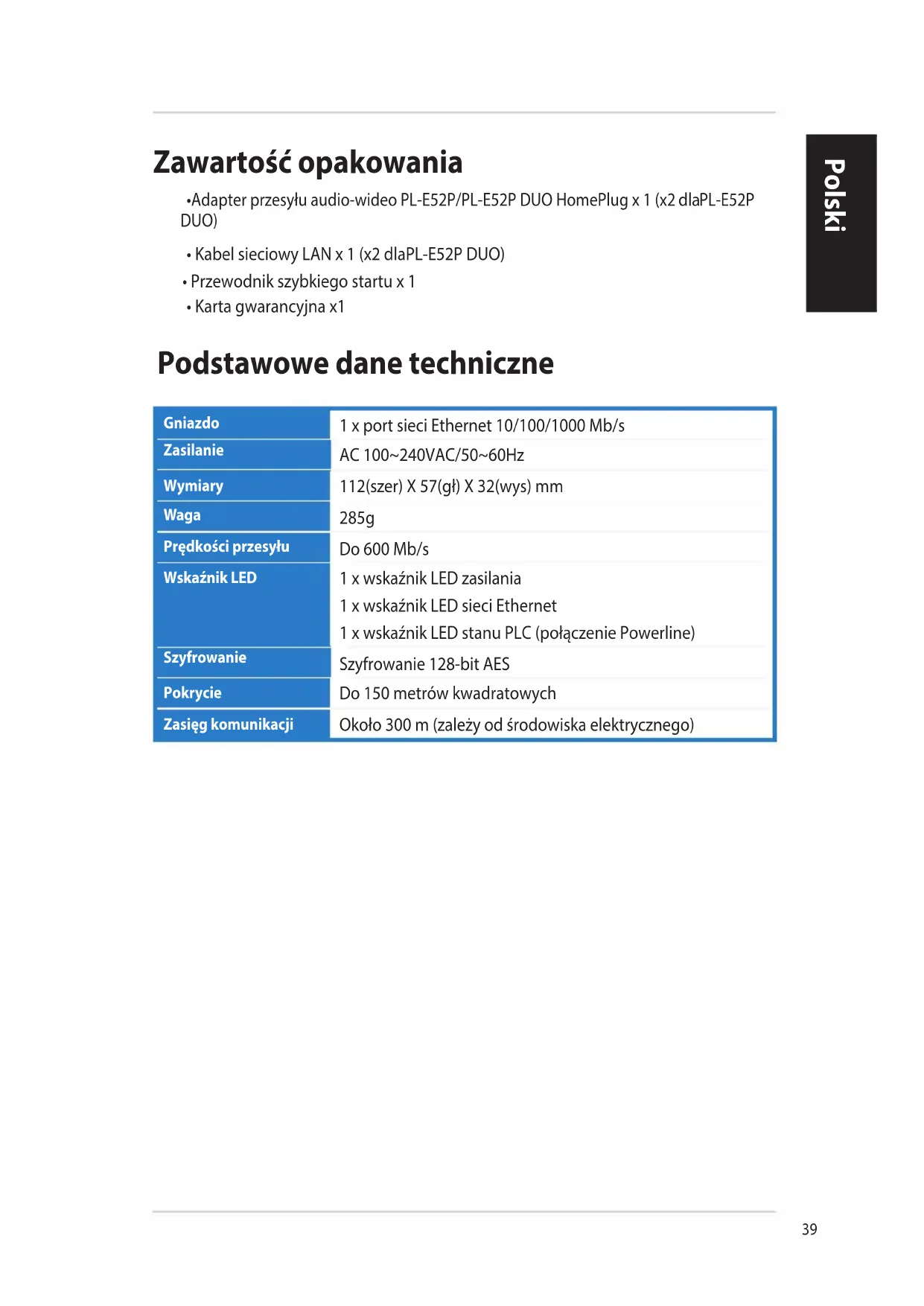

Zawartość opakowania

• Adapter audio-wideo PL-E52P/PL-E52P DUO HomePlug x 1 (x2 dla PL-E52P DUO)

Kabel sieciowy LAN x 1 (x2 dla PL-E52P DUO) - Przewodnik szybkiego startu x 1 Karta gwarancyjna x1

Podstawowe dane techniczne

Gniazdo	1 x port sieci Ethernet 10/100/1000 Mb/s
Zasilanie	AC 100~240VAC/50~60Hz
Wymiary	112(szer) X 57(gł) X 32(wys) mm
Waga	285g
Prędkosci przyszymi	Do 600 Mb/s
Wskaźnik LED	1 x wskaźnik LED zasilania
	1 x wskaźnik LED sieci Ethernet
	1 x wskaźnik LED stanu PLC (połowczenie Powerline)
Szyfrowanie	Szyfrowanie 128-bit AES
Pokrycie	Do 150 metrów kwadratowych
Zasięg komunikacja	Okło 300 m (zalewy od środkowiska elektrycznych)

Wymagania systemowe

Działająca sieć LAN na bazie Ethernet. - Dostępny port Ethernet w komputerze PC lub laptop.

• Prawidłowo skonfigurowane ustawienia TCP/IP w każdym komputerze PC w sieci.

Nie podłączaj PL-E52P/PL-E52P DUO do listwy zasilającej, przedłużacza lub zabezpieczenia przeciwprzepięciowego, gdyż może to spowodować nieprawidłową pracę i pogorszyć wydajność sieci.

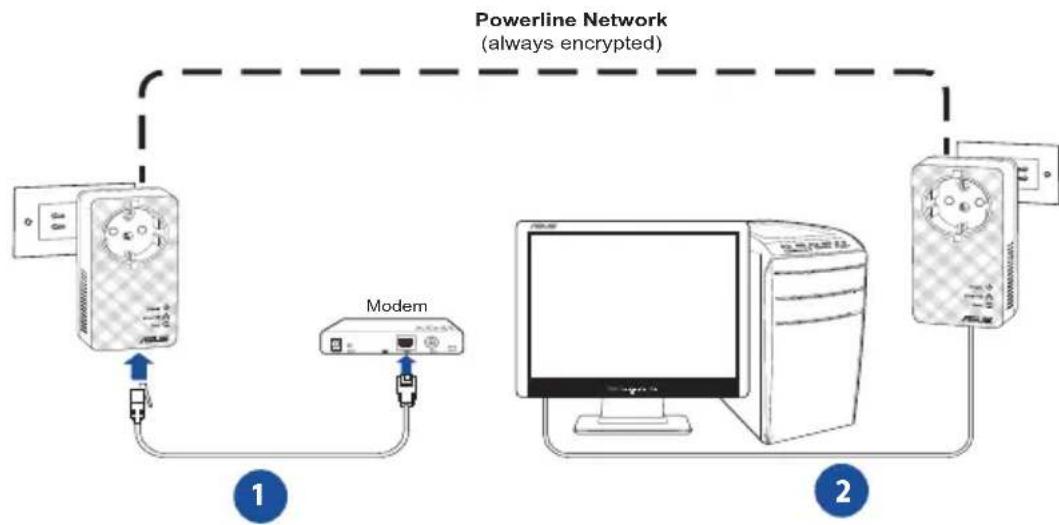

Ustawianie PL-E52P/PL-E52P DUO

Adapter sieciowy audio-wideo PL-E52P/PL-E52P DUO HomePlug umożliwia korzystanie bez opóźnień z komputerowych gier sieciowych oraz aplikacji multimedialnych wykorzystujących strumieniową transmisję wideo i wykonywanie połączeń z wykorzystaniem VoIP.

1. Podłącz dostarczony kabel Ethernet do PL-E52P/PL-E52P DUO i do portu LAN routera lub przełącznika sieciowego. Podłącz PL-E52P/PL-E52P DUO do gniazda zasilania.
2. Podłącz dodatkowy PL-E52P/PL-E52P DUO do gniazda zasilania, znajdującego się w tym samym obwodzie w sieci domowej lub w odległej lokalizacji. Podłącz komputer do drugiego PL-E52P/PL-E52P DUO w celu połączenia z siecią.

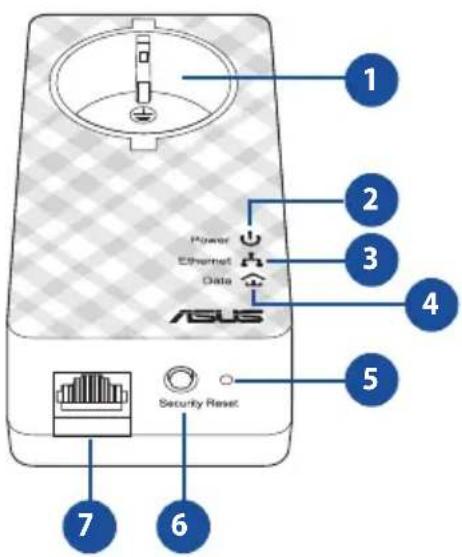

Poznaj swoje urządzenie

Pozycja Funkcja	Opis
1 Wtyczka zasilania	Europejska wtyczka zasilania w standardzie UE
2 Wskaźnik LED zasilania	• Świeci na Zielono — urzadzenia jest wączone • Miga na Zielono — urzadzenia jest w trybie gotowość • Wylączony — urzadzenia jest wylączone
3Wskaźnik LED 10/100/1000 Mb/s	• Stawe zielone - połaczenia z siecia; wączony port • Migajęce zielone - aktywność danych/sieci • Wylączone - brak połaczenia
4 Wskaźnik LED stanu PLC (połaczenia Powerline)	• Świeci na Zielono — doskonałe połaczenia Powerline • Świeci na pomarńczowo — normalne połaczenia Powerline • Świeci na czerwono — sąbe połaczenia Powerline • Wylączony — nie znaleziono odznych innych zgodnych urzadzeń Powerline korzyst(jj-)ych z sieci Powerline o tej samej nazwie
5 Przycisk Reset (Resetuj)	Nacijsnij przycisk Reset (Resetuj) za pomoczą spinacja do papieru i przytrzymaj go przy bez trzy sekundy, aby przywrócić domyjsne ustawiania fabryczne.
6 Security (Zabezpieczenia)	Nacijsnij przycisk Security (Zabezpieczenia) i przytrzymaj go przy bez 1-3 sekundy, aby Rozpoczamy proces grupowania i zabweźpieczania połaczenia w sieci Powerline; also przytrzymaj go przy bez ponad 10 sekund, aby opuścić biełącą grupę zabweźpieczenia PLC.
7 Port sieci Ethernet 10/100/1000 Mb/s	Port sieci Ethernet 10/100/1000 Mb/s

VIP - Port najwyższego priorytetu

Przy blokowaniu ruchu sieciowego z powodu niewystarczającej szerokości pasma, możesz zatrzymać wszystkie inne żądania sieciowe, aby nadać priorytet określonemu ruchowi, takiemu jak przesyłanie strumieni multimedialnych i gry. Ta funkcja zapewnia przesyłanie ruchu z priorytetem z najmniejszym opóźnieniem.

Dopasowanie bezpieczne (opcja)

Dane wysyłane przez sieć Powerline można zaszyfrować, zapewniając prywatną i bezpieczną sieć, za pomocą zainstalowanego oprogramowania lub po naciśnięciu przycisku Security (Zabezpieczenia).

Instalacja oprogramowania (opcja)

Program narzędziowy do konfiguracji jest dostępny na pomocniczej stronie internetowej ASUS, pod adresem http://support.asus.com/download/. Aplikacja zawiera program narzędziowy Powerline Utility i monitor sieci.

Instalowanie oprogramowania:

Odwiedź http://support.asus.com/download/ i pobierz program Powerline Utility. W celu instalacji oprogramowania:

1. Kliknij dwukrotnie Installer.bat.
2. Wykonaj polecenia kreatora instalacji, aby zainstalować program narzędziowy ASUS PL-E52P/PL-E52P DUO Utility. 3. W celu zakończenia kliknij Close (Zamknij).

Po zainstalowaniu aplikacji, kliknij dwukrotnie ikonę PL-E52P/PL-E52P DUO w celu uruchomienia programu narzędziowego.

Wykrywanie i usuwanie usterek

Pyt.: Program narzędziowy PL-E52P/PL-E52P DUO nie wykrywa w sieci żadnych urządzeń Powerline.

Odp.: Naciśnij przycisk Reset na PL-E52P/PL-E52P DUO w celu przywrócenia domyślnych ustawień fabrycznych.

Pyt.: Po zmianie nazwy sieci z wykorzystaniem narzędzia PL-E52P/PL-E52P DUO urządzenia Powerline przestają się komunikować.

Odp.: Aby przywrócić komunikację urządzeń Powerline, wykonaj poniższe czynności:

1. Uruchom narzędzie PL-E52P/PL-E52P DUO i wybierz zakładkę Privacy (Prywatność).
2. Kliknij przycisk Use Default (Public Network) (Korzystaj z domyślnej (Sieć publiczna)).
3. Wybierz z lokadkę Main (Główna) i sprawdź, czy narzędzie wykrywa wszystkie urządzenia w Twojej sieci Powerline.

Komplet dostawy

• PL-E52P/PL-E52P DUO HomePlug AV Powerline adapter x 1 (2 dla PL-E52P DUO)
• Kabel sieciowy x 1 (2 dla PL-E52P DUO) Krótka instrukcja obsługi
• Karta gwarancyjna x1
