Tipo de producto	Adaptador Powerline
Modelo	PLE52P Duo (kit de 2 adaptadores)
Interfaz de red	1 puerto Ethernet 10/100/1000 Mbps (RJ45)
Velocidad sobre corriente portadora	Hasta 600 Mbps
Cifrado	AES de 128 bits
Distancia de comunicación	Aproximadamente 300 metros (según el entorno eléctrico)
Cobertura	Hasta 150 m²
Alimentación	CA 100-240 V, 50/60 Hz
Dimensiones (L x P x A)	140 x 75 x 42.4 mm
Peso	285 g
Indicadores LED	1 LED de alimentación, 1 LED de red Ethernet, 1 LED de conexión de corriente portadora
Temperatura de funcionamiento	0 a 40 °C
Humedad de funcionamiento	10% a 95%
Temperatura de almacenamiento	-20 a 70 °C
Humedad de almacenamiento	5% a 95%
Configuración mínima requerida	Red Ethernet configurada, ordenador con puerto Ethernet y parámetros TCP/IP correctos
Botones	Reset (restablecer parámetros de fábrica), Security (agrupación y cifrado)
Funciones principales	Extensión de la red cableada mediante corriente eléctrica, cifrado AES, emparejamiento por botón, reposo automático
Mantenimiento y limpieza	Desenchufe el dispositivo antes de limpiarlo; use un paño seco y suave. No use disolventes.
Seguridad	No conecte a una regleta, alargador o protector contra sobretensiones. Respete la tensión de alimentación. Mantenga fuera del alcance de los niños.
Piezas de repuesto y reparabilidad	Contacte al servicio de atención al cliente de ASUS para cualquier reparación. El dispositivo no contiene piezas reparables por el usuario.

Preguntas frecuentes - PLE52P Duo ASUS

¿Cómo instalar el kit PLE52P Duo?

Conecte un adaptador a una toma cerca del enrutador y enlácelo al enrutador mediante el cable Ethernet proporcionado. Conecte el segundo adaptador a una toma en la habitación deseada y conéctelo a su ordenador. Los dos adaptadores se sincronizan automáticamente.

¿Qué hacer si los LEDs no se encienden?

Verifique que el adaptador esté correctamente enchufado a una toma de corriente activa. El LED de alimentación debe estar verde. Si permanece apagado, pruebe otra toma. Si el problema persiste, contacte al soporte de ASUS.

¿Cómo asegurar mi conexión Powerline?

Presione el botón Security del adaptador principal durante 1 a 3 segundos, luego dentro de los 2 minutos, haga lo mismo en el adaptador secundario. La conexión se cifrará con AES de 128 bits.

¿Cuál es el alcance máximo entre dos adaptadores?

La distancia de comunicación es de aproximadamente 300 metros en la red eléctrica, pero puede variar según la calidad del cableado y las interferencias. La cobertura útil es de aproximadamente 150 m².

¿Puedo conectar el adaptador a una regleta?

No, se desaconseja conectar el adaptador a una regleta, alargador o protector contra sobretensiones, ya que puede degradar el rendimiento o impedir el funcionamiento correcto. Conéctelo directamente a una toma de pared.

¿Cómo restablecer el adaptador a los parámetros de fábrica?

Use un clip extendido para presionar el botón Reset durante al menos 3 segundos. Todos los parámetros se borrarán y el adaptador se reiniciará.

¿Qué significa el LED de estado de la conexión?

El LED puede ser: verde (conexión excelente), naranja (normal), rojo (mala calidad) o apagado (ningún dispositivo detectado). Un LED rojo indica interferencias o una distancia demasiado grande.

¿Por qué mi velocidad es baja?

La velocidad depende de la calidad del cableado eléctrico y de las interferencias. Evite conectar el adaptador cerca de dispositivos ruidosos (cargadores, motores). Verifique también que los LEDs indiquen una conexión de buena calidad.

¿Cómo agregar un tercer adaptador a la red?

Conecte el nuevo adaptador. Para asegurarlo, repita el procedimiento de emparejamiento (Security) con uno de los adaptadores ya configurados. También puede usar el software de ASUS (descargable en el sitio web) para gestionar la red.

¿Dónde descargar el software de gestión?

El software está disponible en el sitio web de ASUS en la dirección www.asus.com. Busque 'PL-E52P' en la sección de descargas. Instálelo ejecutando Setup.exe y siga las instrucciones.

MANUAL DE USUARIO PLE52P Duo ASUS

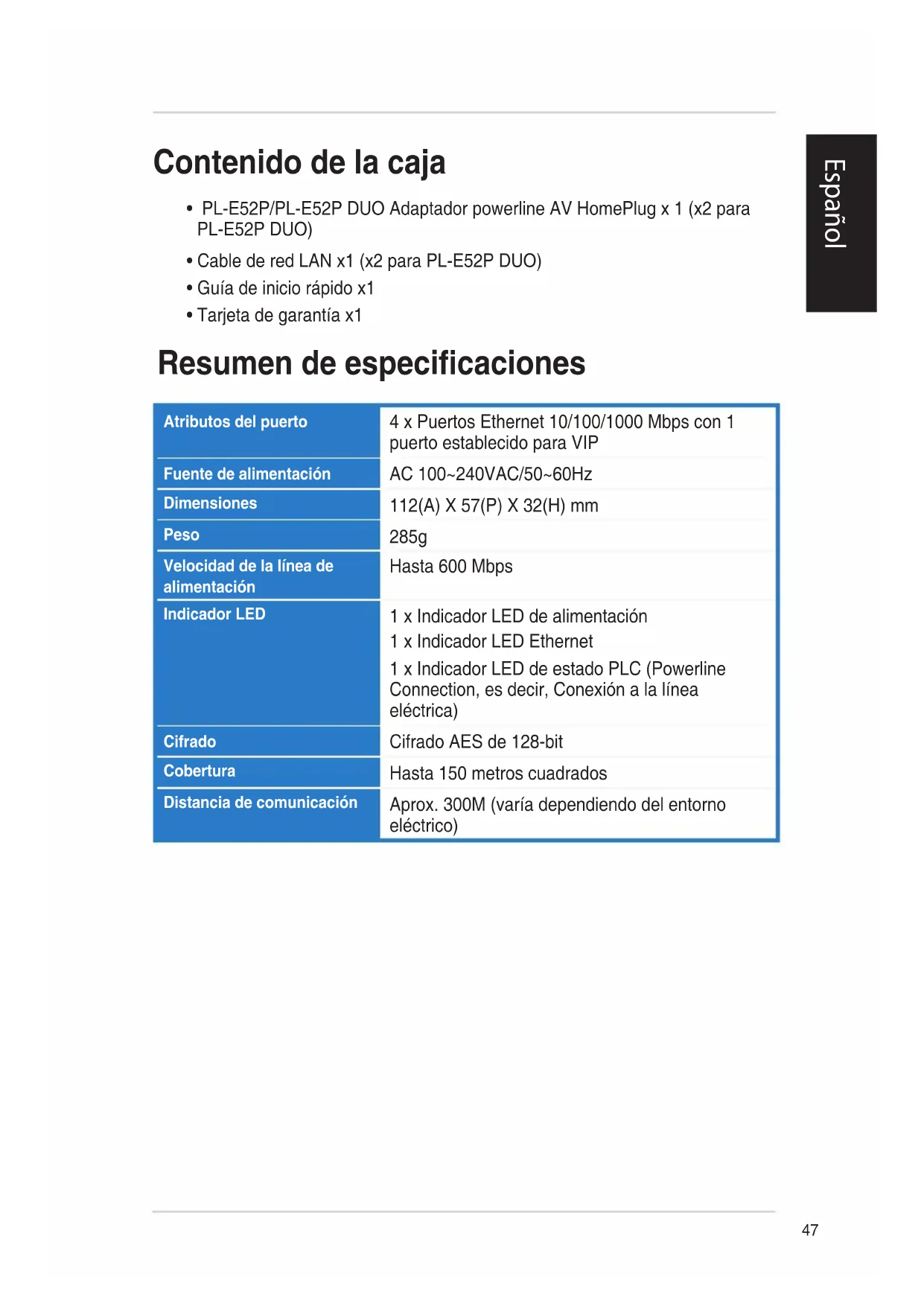

Contenido de la caja

• PL-E52P/PL-E52P DUO Adaptador powerline AV HomePlug x 1 (x2 para PL-E52P DUO)
• Cable de red LAN x1 (x2 para PL-E52P DUO)
• Guía de inicio rápido x1
• Tarjeta de garantía x1

Resumen de especificaciones

Atributos del puerto	4 x Puerto Ethernet 10/100/1000 Mbps con 1 puerto establishido para VIP
Fuente de alimentación	AC 100~240VAC/50~60Hz
Dimensiones	112(A) X 57(P) X 32(H) mm
Peso	285g
Velocidad de la linea de alimentación	Hasta 600 Mbps
Indicador LED	1 x Indicador LED de alimentación 1 x Indicador LED Ethernet 1 x Indicador LED de estado PLC (Powerline Connection, eskaar, Conexión a la linea electrónica)
Cifrado	Cifrado AES de 128-bit
Cobertura	Hasta 150 metros cuadrados
Distancia de通讯acion	Aprox. 300M (varía dependiendo del entorno electrico)

Requisitos del sistema

• LAN basada en Ethernet de trabajo
• Puerto Ethernet disponible en un equipo de sobremesa o portátil
• Configuración TCP/IP correctamente definida en cada equipo de la red

No conecte el PL-E52P/PL-E52P DUO a una regleta de alimentación, cable prolongador o protector de sobretensión. Ello podrá impedir el correcto funcionamiento del dispositivo o degradar la calidad de la conexión a la red.

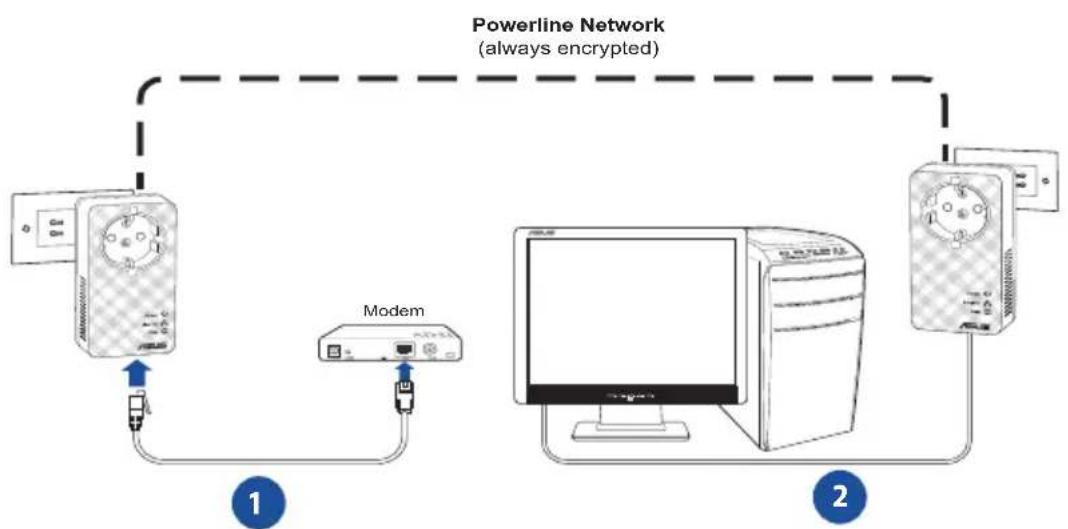

Configurar su PL-E52P/PL-E52P DUO

El adaptador Ethernet HomePlug AV PL-E52P/PL-E52P DUO le permite disfrutar de una red sin retrasos para ejecutar juegos y aplicaciones multimedia para la transmisión de video y llamadas de protocolo Voz sobre IP (VoIP).

1. Enchufe el cable Ethernet incluido a su PL-E52P/PL-E52P DUO y a un puerto LAN del enrutador o conmutador de red. Conecte su PL-E52P/PL-E52P DUO a una toma de corriente eléctrica.
2. Enchufe el segundo PL-E52P/PL-E52P DUO a una toma de corriente eléctrica ubicada en el mismo circuito de alimentación de su casa o del lugar en el que se encuentre. Conecte un equipo a este segundo PL-E52P/PL-E52P DUO para unirse a la red.

Elemento Función	Descripción
1 Power plug	European standard EU power plug
2 Indicador LED de alimentación	• Verde permanente - el dispositivo está encendido. • Verde intermitente - el dispositivo se incluya en el modo de espera. • Apagado - el dispositivo está apagado.
3 Indicador LED de 10/100/1000 Mbps	• Solid green - network link present; port enabled • Blinking green - data/network activity • Off - no connection available
4 Indicador LED de estado PLC (Powerline Connection, eskaar, Conexión Powerline)	• Verde permanente - conexión a la linea electrónica excelente. • Naranja permanente - conexión a linea electrónica normal. • Rojo permanente - mala conexión a la linea electrónica. • Apagado - no se ha sentido ningún或其他 dispositivo de conexión a linea electrónica compatible que utilizes la misma red de linea electrónica.
5 Botón Restablecer	Utilice un clip de papel para presionar el botón Restablecer durante tres segundos para restuar los values predeterminados de fábrica de la configuración.
6 Seguridad	Presione el botón Seguridad durante 1-3 para起初 el proceso de agrupación y proteger la red bajo de la red de linea electrónica; presiónelo durante más de 10segundos paraEAR del grupo de seguridad PLC actual.
7 Puerto Ethernet de 10/100/1000 Mbps	Puerto Ethernet de 10/100/1000 Mbps

VIP - Puerto de máxima prioridad

En el caso de que el tráfico de la red se ponga en cola debido a un ancho de banda insuficiente, el resto de solicitudes de la red se puede detener para dar prioridad a tráfico específico, como por ejemplo transmisión por secuencias multimedia y juegos. Esta función garantiza que el tráfico prioritario se reenvía con el mínimo retardo.

Emparejamiento de seguridad (opcional)

Los datos enviados a través de la red de la línea eléctrica se pueden cifrar, lo que garantiza una red privada y segura realizando el software instalado o presionando el botón Security (Seguridad).

Instalación del software (opcional)

La calidad de configuración se puede descargar desde el sitio web de soporte técnico de ASUS http://support.asus.com/download/. La aplicación incluye una utilidad Powerline y un monitor de red.

Instalación del software

Visite el sitio web http://support.asus.com/download/ y descargue la referencia Powerline Utility. Para instalar el software:

1. Haga doble clic en el archivo Installer.bat.
2. Siga el Asistente para la instalación para instalar ASUS PL-E52P/PL-E52P DUO Utility.
3. Haga clic en Close (Cerrar) para terminar.

Después de instalar la aplicación, haga doble clic en el icono de PL-E52P/PL-E52P DUO para iniciar la utilidad.

Sugerencias para la resolución de problemas

P: La utilidad de PL-E52P/PL-E52P DUO no puede detectar ningún dispositivo de la línea eléctrica de la red. R: Presione el botón Reset (Restablecer) de su PL-E52P/PL-E52P DUO para restaurar la configuración predeterminada de fábrica. P: Después de cambiar el nombre de la red realizando la utilidad PL-E52P/PL-E52P DUO, los dispositivos Powerline han dejado de comunicarse. R: Para restablecer la comunicación con los dispositivos Powerline, haga lo siguiente:

1. Abra la utilidad PL-E52P/PL-E52P DUO y seleccione la ficha Privacy (Privacidad).
2. Hagablick en el botón Use Default (Utilizar predeterminado) (red pública).
3. Seleccione la ficha Main (Principal) y compruebe que la energía detecta todos los dispositivos de su red Powerline.

declaramos que o segunte productos:

Nome do Produkt:	HomePlug AV 600Mbps PowerLine Adapter
Modelo :	PL-E52P, PL-E52P DUO
