GEBRUIKSAANWIJZING IPS 37 NODOR

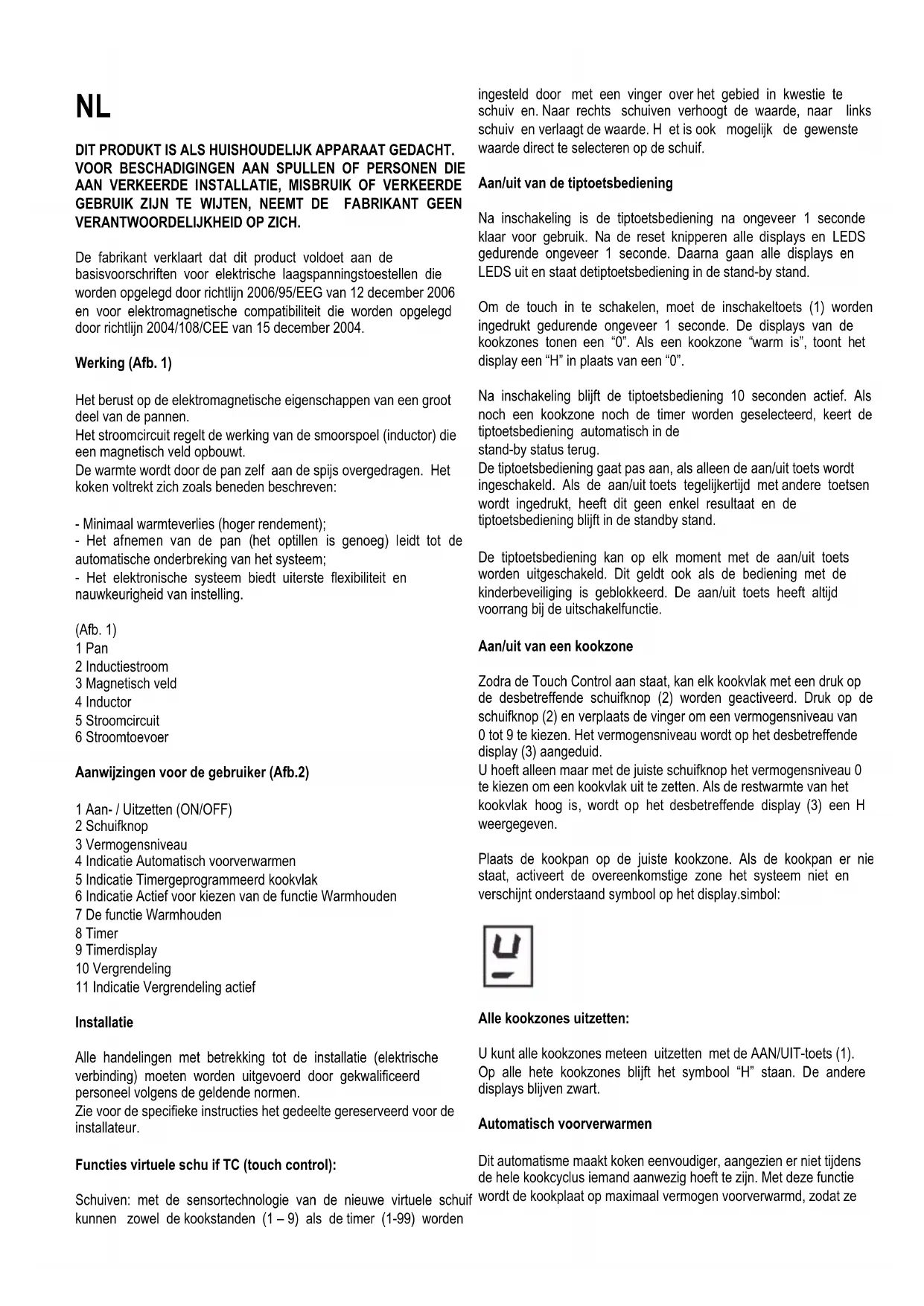

GEBRUIK ZIJN TE WIJTEN, NEEMT DE FABRIKANT GEEN VERANTWOORDELIJKHEID OP ZICH. De fabrikant verklaart dat dit product voldoet aan de basisvoorschriften voor elektrische laagspanningstoestellen die worden opgelegd door richtlijn 2006/95/EEG van 12 december 2006 en voor elektromagnetische compatibiliteit die worden opgelegd door richtlijn 2004/108/CEE van 15 december 2004. Werking (Afb. 1) Het berust op de elektromagnetische eigenschappen van een groot deel van de pannen. Het stroomcircuit regelt de werking van de smoorspoel (inductor) die een magnetisch veld opbouwt. De warmte wordt door de pan zelf aan de spijs overgedragen. Het koken voltrekt zich zoals beneden beschreven: - Minimaal warmteverlies (hoger rendement); - Het afnemen van de pan (het optillen is genoeg) leidt tot de automatische onderbreking van het systeem; - Het elektronische systeem biedt uiterste flexibiliteit en nauwkeurigheid van instelling. (Afb. 1) 1 Pan 2 Inductiestroom 3 Magnetisch veld 4 Inductor 5 Stroomcircuit 6 Stroomtoevoer Aanwijzingen voor de gebruiker (Afb.2) 1 Aan- / Uitzetten (ON/OFF) 2 Schuifknop 3 Vermogensniveau 4 Indicatie Automatisch voorverwarmen 5 Indicatie Timergeprogrammeerd kookvlak 6 Indicatie Actief voor kiezen van de functie Warmhouden 7 De functie Warmhouden 8 Timer 9 Timerdisplay 10 Vergrendeling 11 Indicatie Vergrendeling actief Installatie Alle handelingen met betrekking tot de installatie (elektrische verbinding) moeten worden uitgevoerd door gekwalificeerd personeel volgens de geldende normen. Zie voor de specifieke instructies het gedeelte gereserveerd voor de installateur. Functies virtuele schu if TC (touch control): Schuiven: met de sensortechnologie van de nieuwe virtuele schuif kunnen zowel de kookstanden (1 – 9) als de timer (1-99) worden ingesteld door met een vinger over het gebied in kwestie te schuiv en. Naar rechts schuiven verhoogt de waarde, naar links schuiv en verlaagt de waarde. H et is ook mogelijk de gewenste waarde direct te selecteren op de schuif. Aan/uit van de tiptoetsbediening Na inschakeling is de tiptoetsbediening na ongeveer 1 seconde klaar voor gebruik. Na de reset knipperen alle displays en LEDS gedurende ongeveer 1 seconde. Daarna gaan alle displays en LEDS uit en staat detiptoetsbediening in de stand-by stand. Om de touch in te schakelen, moet de inschakeltoets (1) worden ingedrukt gedurende ongeveer 1 seconde. De displays van de kookzones tonen een “0”. Als een kookzone “warm is”, toont het display een “H” in plaats van een “0”. Na inschakeling blijft de tiptoetsbediening 10 seconden actief. Als noch een kookzone noch de timer worden geselecteerd, keert de tiptoetsbediening automatisch in de stand-by status terug. De tiptoetsbediening gaat pas aan, als alleen de aan/uit toets wordt ingeschakeld. Als de aan/uit toets tegelijkertijd met andere toetsen wordt ingedrukt, heeft dit geen enkel resultaat en de tiptoetsbediening blijft in de standby stand. De tiptoetsbediening kan op elk moment met de aan/uit toets worden uitgeschakeld. Dit geldt ook als de bediening met de kinderbeveiliging is geblokkeerd. De aan/uit toets heeft altijd voorrang bij de uitschakelfunctie. Aan/uit van een kookzone Zodra de Touch Control aan staat, kan elk kookvlak met een druk op de desbetreffende schuifknop (2) worden geactiveerd. Druk op de schuifknop (2) en verplaats de vinger om een vermogensniveau van 0 tot 9 te kiezen. Het vermogensniveau wordt op het desbetreffende display (3) aangeduid. U hoeft alleen maar met de juiste schuifknop het vermogensniveau 0 te kiezen om een kookvlak uit te zetten. Als de restwarmte van het kookvlak hoog is, wordt op het desbetreffende display (3) een H weergegeven. Plaats de kookpan op de juiste kookzone. Als de kookpan er niet staat, activeert de overeenkomstige zone het systeem niet en verschijnt onderstaand symbool op het display.simbol:

Alle kookzones uitzetten: U kunt alle kookzones meteen uitzetten met de AAN/UIT-toets (1). Op alle hete kookzones blijft het symbool “H” staan. De andere displays blijven zwart. Automatisch voorverwarmen Dit automatisme maakt koken eenvoudiger, aangezien er niet tijdens de hele kookcyclus iemand aanwezig hoeft te zijn. Met deze functie wordt de kookplaat op maximaal vermogen voorverwarmd, zodat zesnel op werktemperatuur komt. Na een tijdje gaat het vermogen automatisch terug naar het ingestelde vermogen. Activering van de automatisch voorverwarmen Kies voor het gewenste kookvlak met de schuifknop (2) het vermogensniveau voor het koken en houd deze drie seconden ingedrukt. Beurtelings verschijnt op display (4) het symbool “A” en het gekozen vermogensniveau. Als later een hoger vermogensniveau wordt gekozen, blijft de voorverwarmfunctie gehandhaafd en wordt de voorverwarmduur aangepast aan het nieuw gekozen niveau. Maar als er een lager vermogensniveau wordt gekozen, dan wordt de automatische voorverwarmfunctie geannuleerd. Booster-functie U kunt de functie Booster kiezen door op “P” aan de uiterste rechterkant van de schuifknop (2) van het gewenste kookvlak te drukken. Met deze functie kunnen bepaalde kookzones extra warmworden boven het nominale vermogen (het aantal zones diegelijktijdig met de booster kunnen werken, hangt af van het vermogen dat de verschillende zones op dat moment verbruiken; het totale verbruik moet lager liggen dan het maximumvermogen van de volledige kookplaat). De booster werkt maximaal 10 minuten aan één stuk door om uw keukengerei te beschermen. Nadat de booster automatisch is uitgeschakeld, blijft de kookzone op niveau “9” staan. De booster kan na een paar minuten opnieuw worden ingeschakeld. Indien de kookpan van de kookzone wordt verwijderd terwijl de booster actief is, blijft deze werken en gaat het aftellen van de tijd tot de uitschakeling gewoon door. De regeling van het vermogen werkt volgens het principe dat de laatste wijziging van de temperatuursinstelling van de verschillende zones absolute voorrang heeft. Dat betekent dat de eerder ingestelde temperatuurniveaus van de overige kookzones automatisch kunnen worden verlaagd. - Indien de inductieplaat vaststelt dat een bepaalde kookzone moet worden verlaagd, zal het display van de zone gedurende 3 seconden knipperen om de correctie aan te kondigen. - Indien de geselecteerde zone aangepast wordt voordat de correctieperiode is afgelopen, zal de vermogensregelaar de verdeling opnieuw analyseren. Indien geen vermogensbeperking meer nodig is, stopt het knipperen en blijft de oorspronkelijke temperatuursinstelling behouden op het overeenkomstige display. - Indien de vermogensverdeling opnieuw wordt veranderd door de gebruiker, wordt de instelling van de zones die automatisch werden verlaagd in geen geval automatisch verhoogd. De functie Warmhouden Deze functie is beschikbaar voor alle kookvlakken en is bedoeld om het al gekookte voedsel warm te houden. Na het indrukken van de knop (7), knippert de indicatie (6) vijf seconden ten teken dat de functie actief is om geselecteerd te worden. Druk binnen deze tijdsspanne op de desbetreffende schuifknop (2) voor het kookvlak waarvoor u deze functie wilt inschakelen. Na het kiezen van het kookvlak, verschijnt op het desbetreffende display het symbol:

Als na vijf seconden nog geen kookvlak werd gekozen, zal de functie Warmhouden automatisch uitgaan en zal de indicatie (6) doven. Restwarmte-indicator Waarschuwt de gebruiker dat het glas een gevaarlijke temperatuur heeft bij aanraking van het hele gebied boven de kookzone. De temperatuur wordt bepaald volgens een wiskundig model en eventuele restwarmte wordt met een “H” aangeduid door het desbetreffende zeven-segment display. De verwarming en de afkoeling worden berekend met betrekking tot:

• het geselecteerde vermogensniveau (van “0” tot “9”)

• Werkingstijd Nadat de kookzone is uitgeschakeld, toont het desbetreffende display een “H” totdat de temperatuur van de zone volgens het wiskundig model tot onder het kritieke niveau daalt (≤60ºC). Automatische uitschakeling (beperking bedrijfsduur) Voor iedere geactiveerde kookzone wordt een maximale bedrijfs duur ingesteld. Dit heeft te maken met de geselecteerde temperatuurstand. Na het verstrijken van de maximale bedrijfs duur wordt de kookzone automatisch uitgezet. Elke keer dat de instellingen voor de kookzone (kookstand etc.) worden veranderd, zal de timer resetten naar de beginwaarde. De ins telling van de timer heeft voorrang boven de beperking van de bedrijfsduur bij het instellen van hoge temperaturen

Beveiliging in geval van een onbedoelde inschakeling. Indien de Touch Control merkt dat een knop langer dan 10 seconden wordt ingedrukt: -Betreft het de knop ON/OFF (1), dan knippert op alle displays het onderstaand symbool tot de knop losgelaten wordt en een andere willekeurige knop wordt ingedrukt. -Betreft het de vergrendelingstoetsen (10), dan dooft de Touch Control. -Betreft het de schuifknop (2), van de toets Timer (8) of van de toets Functie Warmhouden (7), dan geeft de aanraakbediening een doorlopend geluidssignaal af en knippert op het desbetreffende display onderstaand symbool. Als de knop wordt vastgehouden, dooft de Touch Control na nog eens 10 seconden. Op het glas of in de bedieningszone gemorst water of voedsel kan als een doorlopend indrukken van een of meer toetsen worden waargenomen. Als binnen 10 seconden na de inschakeling van de tiptoetsbediening geen enkele kookzone wordt ingeschakeld, keert de controle terug naar de standby stand.

• Als de controle is ingeschakeld heeft de ON/OFF (1) toets voorrang op alle andere toetsen, zodat de controle op elke willekeurig moment kan worden uitgeschakeld, ook als meerdere toetsen worden ingedrukt of een toets continu wordt ingedrukt.

• In de stand-by modus heeft een continue activering van de toetsen geen enkel effect. Voordat de elektronische controle echter weer kan worden ingeschakeld, moet hij vaststellen dat geen enkele toets geactiveerd is.Toetsenvergrendeling (optie) Aanzetten van deze functie in de wacht- of actieve modus vergrendelt de toetsen. Het betreffende LED-lampje blijft continu branden. Er dient rekening te worden gehouden met de activeertijden van de vergrendeltoets. De TC blijft werken in de ingestelde modus maar geen enkele toets werkt meer behalve de vergrendeltoets en de aan/uit toets. De aan/uit toets kan ook in de vergrendelmodus worden gebruikt voor uitschakelen. Bij uitschakeling van de TC vervaagt de LED van de toetsenvergrendeling. Deze bijbehorende LED wordt weer actief bij inschakeling (10 sec. in de wachtmodus) totdat deactivering plaatsvindt doordat de vergrendeltoets herhaaldelijk wordt aangeraakt. De toetsenvergrendeling kan niet worden aan- of uitgezet in de uit-modus. Als de geprogrammeerde tijdsinstellingen vervallen, kunnen de betreffende waarschuwingensignalen van de timer uitgezet worden door een willekeurige toets te activeren (zonder dat de TC hoeft te worden ontgrendeld). Herhaalde activering van de ontgrendeltoets in de actieve of wachtmodus ontgrendelt het toetsenbord, terwijl de bijbehorende ontgrendel-LED langzaam uitgaat Alle sensortoetsen werken weer normaal. Geluidssignaal (zoemer) Tijdens het gebruik worden de volgende handelingen met een zoemer gesignaleerd:

• normale activering van de toetsen met een kort geluidssignaal.

• continue activering gedurende meer dan 10 sec met een langdurig onderbroken geluidssignaal. De functie Timer Met de functie Timer beschikt u over maximaal vier onafhankelijke timers. Te weten, een timer voor elk afzonderlijk kookvlak en een zelfstandige timer (los van de kookvlakken). Zelfstandige timer -Staat de Touch Control aan en is er geen enkel kookvlak in werking (alle displays staan op “0”), dan kan de zelfstandige timer worden ingeschakeld door toets (8) in te drukken. Maar als een van de kookvlakken een ander vermogensniveau heeft dan “0”, kan de zelfstandige timer worden ingeschakeld door toets (8) tweemaal in te drukken. Op het timerdisplay (9) wordt “00” weergegeven en de decimale punt van het display gaat aan. Op dit moment kunt u de gewenste tijd tussen 0 en 99 minuten programmeren. Als u geen enkele waarde kiest, dooft de timer na 10 seconden. -Voor het kiezen van de gewenste tijdsduur, kan een van de drei schuifknoppen (2) worden gebruikt. Tijdens deze bewerking zijn de schuifknoppen niet actief voor het kiezen van het vermogensniveau van de kookvlakken. 10 seconde na het kiezen van de tijdsduur, maakt de timer de keuze automatisch ongedaan. -Nadat de geprogrammeerde tijd is verstreken, gaat een intermitterend geluidssignaal af en knippert een “00” op het display (9). Zowel de “00” als het geluidssignaal stopt na 2 minuten of wanneer u een willekeurige toets indrukt. -Als de Touch Control actief is, deze uitzetten met de knop ON/OFF (1), de zelfstandige timer gaat door met aftellen. Timer voor de kookvlakken -Als er tenminste een kookvlak in werking is, kan de timer ingeschakeld worden door toets (8) in te drukken. - Op het timerdisplay (9) knippert “00” en gaat het timersymbool (5) van elk kookvlak dat in werking is branden. Op dat moment heeft u 10 seconden om de tijd te selecteren voor het gewenste kookvlak door middel van de desbetreffende schuifknop (2). Tijdens deze bewerking blijven de overige schuifknoppen actief voor het kiezen van het vermogensniveau van de kookvlakken. -Om van een aan een kookvlak toegewezen timer te veranderen naar een aan een andere kookvlak toegewezen timer, hoeft u alleen maar toets (8) in te blijven drukken. -Nadat de geprogrammeerde tijd is verstreken, gaat een intermitterend geluidssignaal af en knippert een “00” op het display (9). Het desbetreffende kookvlak dooft en op het display verschijnt “0” (afgewisseld met “H” als er nog restwarmte bestaat). Zowel de “00” als het geluidssignaal stopt na 2 minuten of wanneer u een willekeurige toets indrukt. De timer gebruiken -Met de schuifknop (2) kunt u de gewenste tijd selecteren. Als u uw vinger ten minste 0,5 seconden op een deel van de schuifknop houdt, wordt standaard een tijd van 10 minuten ingesteld. Schuif vervolgens de vinger naar rechts of naar links om de tijdsduur te verlengen resp. te verkorten. -De totale timergrenzen zijn 00 minuten naar links en 99 minuten naar rechts. -Met slechts een verplaatsing van de vinger kan de tijdsduur tot maximaal 10 minuten worden bijgesteld. Bij hogere waarden moet de vinger loslaten en vervolgens opnieuw op knop (2) schuiven. -Ook is het mogelijk om de instelling van de timer te kiezen door de vinger op de schuifknop (2) te houden. Om de tijdsduur te verkorten, druk op een willekeurig deel van de linkerhelft van de schuifzone; om deze te verlengen, druk in de rechterhelft. -Om de timer te deactiveren, selecteer “00”. Daarvoor hoeft u alleen maar 0,5 seconden op het linker uiteinde van de schuifzone te drukken. Voorzorgsmaatregelen: - Tijdens de werking zijn magnetiseerbare voorwerpen zoals creditcards, floppy disks, zakrekenmachines, e.z.v. op een afstand te houden; - Nooit aluminiumfolie gebruiken of in bladaluminium verpakte produkten direkt op de vlakte leggen; - Geen metalen voorwerpen zoals messen, vorken, lepels en deksels op de kookvlakte plaatsen, opdat ze niet heet worden; - Bij het koken met pannen met een antihechtlaag, zonder gebruik van vet, is de eventuele opwarmingtijd tot één of twee minuten te beperken; - Het koken van levensmiddelen die gauw aanzetten op kleinste stand beginnen om daarna, vaak roerend, op een hogere stand te schakelen. - Schakel het kookvlak na gebruik uit met de bedieningsknop (afname tot “0”) en vertrouw niet op de panherkenning. - Indien het oppervlak van de kookplaat beschadigd raakt, moet u de stroomtoevoer van het apparaat onmiddellijk uitschakelen om elektrische schokken te vermijden. - Gebruik geen stoomreinigers op de kookplaat. - Dit apparaat is niet geschikt voor personen (inclusief kinderen) wiens fysieke, sensorische of mentale vermogens beperkt zijn of die onvoldoende ervaring of kennis hebben, tenzij zij uitleg of gebruiksinstructies voor het apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid.- Laat kinderen nooit alleen om zeker te zijn dat ze niet met het apparaat spelen. Kookpannen (Afb. 3) - Als er een magneet tot de bodem van een pan naderbij gebracht wordt, en hij door deze aangetrokken blijft, zo is deze pan geschikt om voor inductiekoken gebruikt te worden. - De voorkeur geven aan pannen die ook voor inductiekoken bestemd zijn - En aan pannen met vlakke en dikke bodem. - Door een kookpan te gebruiken die dezelfde diameter heeft als de kookzone benut u het vermogen maximaal. - Een kleinere pan vermindert de sterkte van het kooktoestel maar veroorzaakt geen energieverlies. Het gebruik van kookpotten waar de middellijn van kleiner is dan 10 cm is in ieder geval af te raden. De voorkeur geven aan - Pannen uit roestvrij staal met meervoudige bodemlaag of uit roestvrij ferriet, als ze op de bodem het opschrift dragen: per induction; - Gietijzeren pannen beter met geëmailleerde bodem, om de oppervlakte uit glasceramiek door krassen niet te beschadigen. - Er wordt afgeraden van pannen uit glas, ceramiek, terracotta, aluminium, koper of roestvrij niet magnetisch (austenitisch) staal. Onderhoud (Afb. 4) Stukken van bladaluminium, overblijfsels van levensmiddelen, scheuten van vet, suiker, of sterk suikerhoudende spijzen moeten met een schraper van de kookvlakte onmiddellijk verwijderd worden om mogelijke beschadiging van de bladoppervlakte te voorkomen. Reinig de kookplaat na gebruik met een geschikt product en keukenpapier; spoel vervolgens met water en droog de plaat af met een schone doek. Gebruik nooit sponzen of schuursponzen; vermijd gebruik van agressieve chemische detergenten of ontvlekker. Instructies voor de installateur Installatie De onderstaande instructies zijn bedoeld voor de gekwalificeerde installateur, die de installatie, regeling en het onderhoud uitvoert volgens de geldende wetten en normen. Reparaties moeten altijd worden uitgevoerd terwijjl de stroomvoorziening van het apparaat is onderbroken. Plaatsing (Afb. 5) Het kooktoestel is gemaakt om in een aanrecht ingebouwd te worden, zoals aangegeven in de afbeelding. De gehele omtrek van het kooktoestel moet verzegeld worden met bijgaand dichtingsmateriaal dat samen met het toestel wordt geleverd. Er wordt van de installatie op een oven afgeraden, anders indien nodig zich verzekeren: - dat de oven van een goed koelingsysteem is voorzien; - dat in geen geval hete lucht uit de oven naar de kookvlakte omhoogstijgt; - dat er van luchtdoorlaten, zoals aangegeven in de afbeelding, wordt voorzien. (Afb. 5) 1 Vooraanzicht 2 Zijaanzicht 3 Oven of kastruimte 4 Luchttoevoer Elektrische aansluiting (Afb. 6) Alvorens de elektrische aansluiting te verrichten verzekert men zich ervan dat: - de karakteristieken van het stroomvoorzienende apparaat voldoen aan hetgeen is vermeld op de registratieplaat onderop de kookplaat; - dat het stroomvoorzienende apparaat voorzien is van een effectieve aardeverbinding volgens de wettelijk voorgeschreven normen en beschikkingen. Het aarden is verplicht volgens de wet. In het geval dat het apparaat niet is uitgerust met een kabel en/of stekker, dient gebruik gemaakt te worden van materiaal, geschikt voor de stroomvoering en de werktemperatuur, zoals aangegeven op de registratieplaat. De kabel mag op geen enkel punt een temperatuur bereiken die hoger is dan 50ºC boven de omgevingstemperatuur. Installeer in de vaste bekabeling een ontkoppelingsmechanisme voor het elektriciteitsnet met op alle polen een contactscheiding zodat tijdens categorie III overspanningen de voeding volledig losgekoppeld kan worden, in overeenstemming met de bekabelingsnormen. De stekker of schakelaar moet gemakkelijk bereikbaar zijn als de apparatuur eenmaal geinstalleerd is. Dit apparaat kan niet met een aparte externe timer of afstandsbediening worden bediend. De fabrikant wijst iedere verantwoordelijkheid af in geval dat het bovenstaande en de gebruikelijke preventieve normen niet worden gerespecteerd. Als de voedingskabel beschadigd is, moet deze door de fabrikant of door de technische dienst worden vervangen of in elk geval door een persoon met een soortgelijke kwalificatie, zodat elk gevaar wordt vermeden.RU ДАННЫЙ ПР ОДУКТ БЫЛ СОЗДАН ДЛЯ ЕГ О ИСПОЛ ЬЗОВАНИЯ В ДОМАШНИХ УСЛ ВОИЯХ. КОНСТРУКТ ОР Н Е НЕСЕТ НИК АКОЙ ОТВЕТСТ ВЕНН ОСТИ В СЛУЧАЕ ВОЗМ ОЖНОГ О УЩЕРБА, НАНЕСЕНН ОГ О ЛЮДЯМ ИЛ И ПРЕ ДМ ЕТАМ, В СВЯЗИ С Н ЕПР АВИЛЬНОЙ УСТАНОВК ОЙ ИЗДЕЛИЯ ИЛИ П О ПР ИЧИНЕ ЕГ О НЕПР АВИЛЬНОГ О, ОШИБОЧНОГО ИЛИ БЕССМ ЫСЛ ЕННОГО ИСПОЛ ЬЗ ОВАНИЯ. Прои зводи тель заявляет о том, что д ан ный продукт отвеч ает всем основн ым требовани ям в отн ошении электри ческого матери ала низкого н апряжени я, п ривед енным в директи ве за н омером 2006/95/Е ЭС от 12 д екабря 2006 года, и н ормативам п оэлектромагн итному соответствию в соответствии с указанн ым в директи ве 2004/108/Е ЭС от 15 декабря 2004 года. Принципы работы (Рис. 1) Принципы работы осн ованы н а электромагнитных свой ствах кастрюль, сков ородок и ин ой п осуды д ля п риготов ления пищи. Индукционная катушка уп равляется электронн ой схемой для созд ания си льного магни тн ого поля. Теп ло перед аетс я п родуктам питания от самой п осуды. Вар ка п род уктов и при готовлени е пищи осуще ств ляется следующим обр азом: - мини мальная ди сперсия (высокий выход) - сн яти е кастрюли с зоны варки (или п росто ее п однятие вверх) автоматически б локирует си стем у. - электронн ая система обуславливает макси мальн ую гиб кость и тонкость регули ровки. (Рис. 1) 1 кастрюля 2 инд уцированный ток 3 магнитное п оле 4 инд уктор 5 электронн ая схема 6 электрич еское под ключени е Инструкции по использованию (Рис. 2) 1 В КЛ / ВЫКЛ 2 С лайдер 3 Уровень мощности 4 Индикатор предварительного нагрева 5 Индикатор зоны с отсчетом времени 6 Активный индика тор для выбора Функция сохранения
