РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IPS 37 NODOR

Инструкция по эксплуатации и техоблсуживанию плит

ES

ДАННЫЙ ПР ОДУКТ БЫЛ СОЗДАН ДЛЯ ЕГ О ИСПОЛ БЗОВАНИЯ В ДОМАШНИХ УСЛ ВОИЯХ. КОНСТРУКТ ОР Н Е НЕСЕТ НИК АКОЙ ОТВЕТСТ ВЕНН ОСТИ В СЛУЧАЕ ВОЗМ ОЖНОГ О УЩЕРБА, НАНЕСЕНН ОГ О ЛЮДЯМ ИЛ И ПРЕДМ ЕТАМ, В СВЯЗИ С Н ЕПР АВИЛЬНОЙ УСТАНОВК ОЙ ИЗДЕЛИЯ ИЛИ П О ПР ИЧИНЕ ЕГ О НЕПР АВИЛЬНОГ О, ОШИБОЧНОГО ИЛИ БЕССМ БЫСЛ ЕННОГО ИСПОЛ БЗ ОВАНИЯ.

Производи тель заявляет о том, что д ан ный продукт отвечает всем основным требовани ям в отн ошении электри ческого матери ала низкого н апряжени я, привед енным в директи все за номером 2006/95/E ЭС от 12 декабря 2006 года, и нормативам по электромагн итному соответстию в соответствии с указанным в директи все 2004/108/E ЭС от 15 декабря 2004 года.

Принципы работы (Рис. 1)

Принципы работы осн ованы н а электромагнитных свой ствах кастрюль, сков ородок и ин ой п осуды д ля п риготов лесния пищи.

Индукционная катушка уп равляется электронной схемой для создания си льного магни тн ого поля.

Теп ло перед ается п родуктам питания от самой п осуды.

Варка п род уктов и при готовлени е пищи осуществляется следующим образом:

- мини мальная ди сперсия (высокий выход)

- сн яти е кастрюли с зоны варки (или п росто ее п однятие вверх) автоматически б локирует си стем у.

- электронная система обуславливает макси мальн ую гиб кость и тонкость регули ровки.

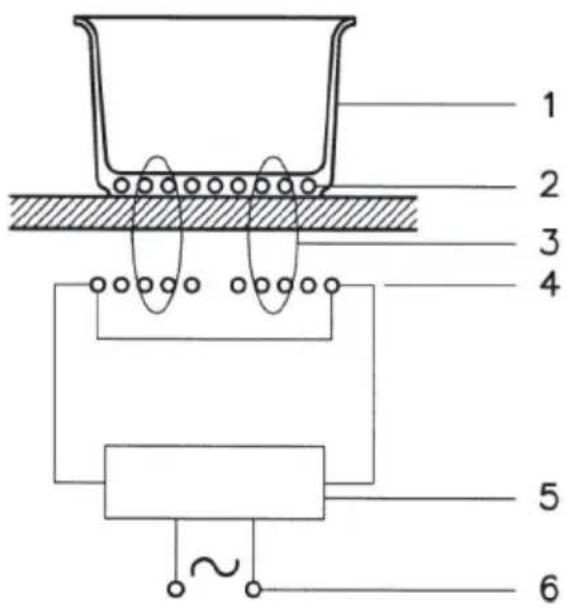

(Рис. 1)

1 кастрюля

2 инд уцированный ток

3 магнитное п оле

4 инд уктор

5 электронная схема

6 электрич еское под ключени с

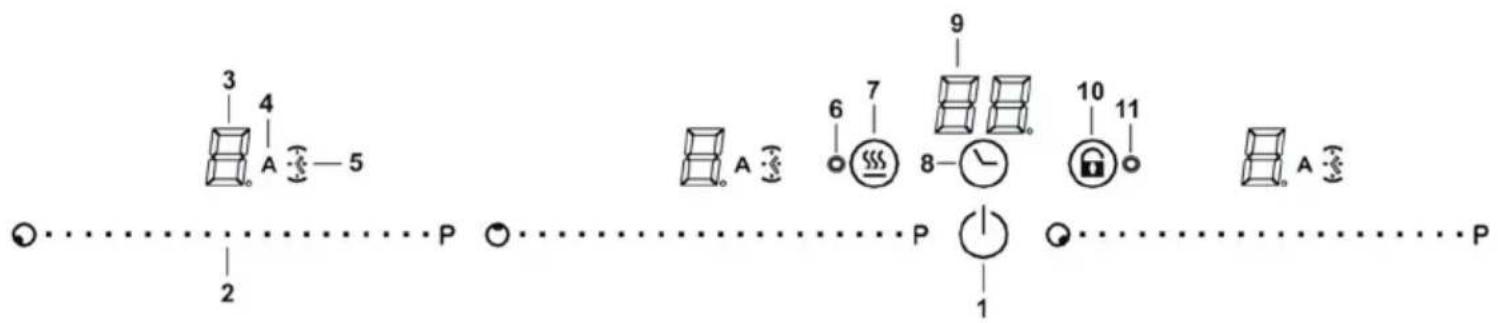

Инструкции по использованию (Рис. 2)

1 ВКЛ / ВЫКЛ

2 Слайдер

3 Уровень мощности

4 Индикатор предварительного нагрева

5 Индикатор зоны с отсчетом времени

6 Активный индикатор для выбора Функция сохранения тешла

7 Функция сохранения тепла

8 Таймер

9 Дисплей таймера

10 Блокировка

11 Индикатор активной блокировки

Монтаж

Все операции п о монтаж у (электрически е подклю чени я) должны производиться только кв алифици рованным п ерсоналом и в соответствии с существующи ми нормати вами.

В Разд еле “Д ля монтажни ка” п риведены все п одробности монтажа.

Функции слайдера ТС:

Слайдер: сенсорная технология инновационного слайдера ТС позволяет также регулировать уровни приготовления (1 – 9) в виде значений таймсра (1-99) за счет прикосновения и удерживания необходимой области. Смещение вправо увеличиваст необходимое значение, а влево - понижаст.

На слайдере существует возможность непосредственного выбора того или иного значения.

Включени е и выключени е сенсорным управлением

После п одклю чения к сети питани я, уж е через секунду Touch Control будет активи рован.

После сб роса всех ди сплеев, диод ы LE DS б уд ут ми гать приб лизительн о в течение одной секунд ы. После этого все дисплеи и диоды LEDS погасн ут, и Touch Control перей дет в состояние ожидани я.

Нажмите кнопку включения/выключения (1) для включения сенсорного управления.

На ди сплеях в зонах варки Вы увидите “0” В случае “горения” одной из зон в арки (высокая температур а), на ди сп лее появится символ “Н” вместо“0”.

После включени я, Touch Control 6 удет активирован в течение 10 секунд. В том сл учае, если Вы не в выб рали ни зон у в арки, ни тай мер, Touch Control автоматически е вернется в режим ожидани я.

Touch Control в ключается в работ у н ажатием всего ли шь одн ой клавиши питания.

В случае если Вы нажали одн овременн о клавипу питани я и другие клавиши, не буд ет п роизведен о никакого дей ствия, и Touch Control остан ется в режиме ожид ания.

Touch Control можно о в любой момент выключить клави шей питани я. Это можно о сделать даже в тех случаях, когда управлени е заблокирован о посредством при способ лени я безопасности для детей. Клавиша питания в всегда имеет приоритет для выключения.

Включени е/в ик лючени е зоны варки.

Когда сенсорное управление включено, любая варочная зона может быть включена нажатием соответствующего слайдера (2). Нажав и проведя пальцем по слайдеру (2), можно выбрать уровень настройки в диапазоне от 0 до 9.

Выбранный уровень настройки отображается на соответствующем дисплее (3).

Чтобы отключить варочную зону, нажмите на соответствующий слайдер и выберите уровень настройки 0. Если в отключенной варочной зоне сохраняется высокий нагрев, на соответствующем дисплее (3) отображается символ Н.

Поставьте кастрюлю на соотв етствую щую зону в арки. Е сли кастрюля не ст оит на месте, си стема не акти вирует соответствующую зон у, а на дисп лее появится следующий символ:

Отключение всех зон приготовления

Отключить все зоны приготовления мгновенн о можно с помощью кнопки ВКЛ/ВЫКЛ. "Н" м ожет появиться для всех горячих областей приготовления. После этого дисплей всех зон приготовления остается черным.

Автоматический подогрев

Система автоматического подогрева упрощает процесс варки, так как в этом случае не требуется присутствие человека на протяжении всего цикла варки. Эта функция определяет подогрев зоны варки на максимальной мощности, и быстро доводит температуру в данной зоне до нужного уровня. По истечении определенного периода времени, уровень мощности возвращается к заданному параметру.

Активация автоматического подогрева

В выбранной варочной зоне выберите на слайдере (2) уровень настройки для предстоящего приготовления пищи, и удерживайте нажатие в течение 3 секунд. На дисплее (4) отображение символа “А” чередуется с индикацией выбранного уровня настройки.

Если после этого выбрать более высокий уровень настройки, то функция предварительного нагрева сохранится, а установленное для предварительного нагрева время будет применяться к только что выбранному уровню настройки.

С другой стороны, если выбрать более низкий уровень настройки, то функция автоматического предварительного нагрева будет отменена.

Функция Booster (Бустер)

Функцию усилителя мощности можно выбрать, нажав кнопку "Р", расположенную на правом конце слайдера (2) соответствующей варочной зоны.

При п омоши данн ой ф ун кции отдельные зоны варки могут получить мощность, п ревышающем ую номин альную (количество о зон с одн овременным исп ользованием BOOSTER зависит от мощности , и сп ользуемой в различны х зон ах, и и х суммарная мощность не должна превышать максимальную мощность п литы).

Время активации BOOSTER ограничен о 10 мин утами для обеспечения я безопасн ости кухонных принадлежностей. После автоматической дезактивации BOOSTER, зон а б удет и продолжать работать на уровн с мощности "9" М можно снова в ключить BOOSTER в работу по истечении и сколько минут.

Если в пери од включени я BOOSTER Вы уберете кастрюлю из зоны варки, ф ункция BOOSTER н е б удет отключен а и его цикл продолжится.

Управление мошн остью осн овано н а том, что п риори тетной считается последн яя конфи гураци я регулировки уровня мощности в зон ах варки. Это озн ачает, что можно автоматически снизить уровни мошн ости, пред варительн о заданные в остальных зонах варки.

- Е сли инд укци я определяет необходимость снижени я мощи ости в одной из зон варки, индикатор зон ы, где требуется сни зить мощность, б удет ми гать 3 секунды, это п ериод корректи ровки перед реги страцией и зменення п араметра.

- Е сли перед окончанием п ериод а корректировки вносятся изменения в п араметры выбранн ой зоны, управление мощностью сн ова анали зи руст ее распределение. Е сли в этом сл учае уже не требуется снижени е мощности, ми гание п рекращается, а соответствующий индикатор покаж ет уровень заданной мощности.

- Е сли п ользователь сн ова изменил распред еление мощн ости, не произойдет автоматического увеличения уровня мощн ости в тех зон ах, где он а была автоматически снижен а.

Функция сохранения нагрева

Эта функция доступна для всех варочных зон и используется для того, чтобы приготовленное блюдо не остывало. После нажатия кнопки (7) дисплей X в течение (6) секунд мигает, указывая на то, что эта функция доступна. В течение этого времени необходимо нажать на слайдер (2) той варочной зоны, для которой надлежит включить эту функцию. После выбора зоны на ее дисплее отображается значок.

Если в течение 5 секунд варочная зона не выбрана, функция сохранения нагрева, как и дисплей X, автоматически отключается.

Индикатор остаточн ого теп ла

Он указыв ает пользователю н а то, что стекло находится при опасной температ уре в случае контакта с зоной н ад зон ой варки. Значение темп ературы оп ределяется по математической мод ели, и в случае наличия остаточного тепла, на соответствующем семи сегментном д исплее и оявится обозн ачени е "Н". Нагревание и охлаждение рассчитываются на основе следую щих зн ач сний:

· Выбранный уровень мощности (между "0" и "9")

- Период времени активации.

После того, как Вы в выключи ли зон у варки, и а соответствии ующем дисплее высветится об означени с "Н", пока температура в зоне не опустится ниже значения

критического уровня (≤60°C) в соответствии с математической моделью.

Автоматическое выключение (ограничение времени работы)

максимальное время работы. Максимальное время работы зависит от выбранного уровня приготовления. Спустя максимальное время работы зона приготовления автоматически отключается.

Каждая активация статуса зоны приготовления (изменение уровня приготовления и т.д.) Сбрасывается таймер на исходное значение.

Настройки таймера имеют приоритет для ограничений времени работы с настройками высокого уровня приготовления.

Защита в случае непрои зв ольного вк лючени я

Если устройство сенсорного управления обнаруживает нажатие какой-либо кнопки, непрсрывно дляшееся дольше 10 секунд:

- Если это кнопка ВКЛ/ВЫКЛ (1), то приведенный ниже значок будет мигать на всех дисплеях до тех пор, пока нажатие не прекратится, и снова не будет нажата какая-либо кнопка.

- Если это одна из кнопок блокировки (10), устройство сенсорного управления отключается.

- Если это слайдер (2), кнопки таймера (8) или функции сохранения тепла (7), то выдается непрерывный звуковой сигнал, и на дисплее соответствующей варочной зоны начинает мигать представленный ниже символ. Если нажатие продолжается, устройство сенсорного управления еще через 10 секунд отключается.

Брызги воды или готовящейся пищи, попавшие на стекло зоны управления, могут быть распознаны системой как непрерывное нажатие одной или нескольких кнопок.

В случае если в течение 10 секунд п осле в ключен ия Touch Control не б удет активирована ни одн а из зон варки, контроль вернет плит у в состояние ожидания.

- При включенн ом Touch Control, клави ша ON/OFF имеет приоритет относи тельно остальных клави ш. Это дает возможн ость выключить плит у в люб ой момент, даже в случае однов ременного нажати я на несколько клавиш и ли д лительного нажатия на них.

В режиме ожидани я п постоянное нажати е на клавиши не окажет никакого воздействи я. В люб ом сл учае, д ля того, чтобы снова включи ть электронный контроль, контроль сначала определяет, нажата ли какая-нибудь удь из клав иш.

Блоки ровк а клави ш (присп особлени с для безопасности д етей)

Включение функции блокировки кнопок (10) в активном режиме или режиме ожидания блокирует клавиатуру, а светодиод данной кнопки (11) загорается. Здесь необходимо учитывать время включения функции блокировки кнопок. Управление продолжает работать в установленном режиме, но уже не регулируется ни одной из кнопок, за исключением самой функции блокировки кнопок или кнопки ВКЛ/ВЫКЛ (1). В заблокированном состоянии возможно также отключение самой кнопки ВКЛ/ВЫКЛ (1). Светодиод функции блокировки кнопок (11) гаснет после отключения управления. Светодиод функции блокировки кнопок загорается при включении (в режиме ожидания 10 сек.), пока он не будет отключен повторным включением кнопки блокировки. Включение/выключение кнопки блокировки кнопок невозможно в режиме ВЫКЛ. После истечения времени таймера соответствующие сигналы таймера можно подтвердить, нажав любую кнопку, без разблокировки управления. При повторном включении кнопки блокировки в режиме ожидания или активном режиме разблокируется клавиатура, а соответствующий светодиод блокировки гаснет. Все кнопки сенсора можно вновь использовать, как раньше.

Акусти ческий сигн ал (звон ок)

Во в ремя и сп ользовани я, Вы услышите зв онок в следую щих сл учаях:

- Нормальн ое нажимани е на клави ши – короткий сигнал.

- Постоянн ое нажатие на клави ши в течение более 10 секунд – прерыви стый длительный си гн ал.

Функция таймера

Функция таймера допускает работу максимум 4 независимых таймеров. То есть по одному таймеру на каждую отдельную варочную зону плюс один автономный таймер (не связанный с зонами).

Автономный таймер

- Если сенсорное управление включено, а все варочные зоны выключены (на каждом дисплее отображается "0"), автономный таймер можно включить, нажав кнопку (8). В другом случае, если уровень настройки любой варочной зоны отличен от значения "0", автономный таймер можно включить, нажав кнопку (8) дважды. Настройка (9) таймера отображается как "00", при этом на дисплее горит десятичная точка. Теперь можно выбрать соответствующее время от 0 до 99 минут. Если значение не выбрано, через 10 секунд таймер отключается.

- Выбор нужного значения времени осуществляется с помощью любого из 3 слайдеров (2). Во время этой операции все слайдеры выключены, что позволяет выбрать уровень настройки варочной зоны. Через 10 секунд после того, как время было выбрано, на таймере автоматически выполняется отмена выделения.

- По окончании заданного периода времени активизируется прерывистый звуковой сигнал, а на дисплее (9) мигает значение “00”. И мигание надписи “00”, и звучание сигнала прекращаются при нажатии любой кнопки или по истечении 2 минут.

- Если автономный таймер работает, а сенсорное управление отключено с помощью кнопки ВКЛ/ВЫКЛ (1), отсчет времени продолжается.

Таймер для варочных зон

• Если включена хотя бы одна варочная зона, таймер можно включить, нажав кнопку (8).
• Надпись “00” мигаст на дисплес таймера (9), а для каждой используемой варочной зоны горит значок таймера (5). Теперь в течение 10 секунд следует выбрать время для выбранной варочной зоны с помощью соответствующего слайдера (2). В ходе этой операции остальные слайдеры сохраняют активное состояние для выбора уровня настройки варочной зоны.
• Чтобы сменить назначенный таймер с одной варочной зоны на другую, просто нажмите кнопку (8).
• По окончании заданного периода времени включается прерывистый звуковой сигнал, на дисплее (9) мигает значение "00", а соответствующая варочная зона отключается, и на ее дисплее отображается значение "0" (попеременно со значением "Н", если варочная зона еще не остыла). И мигание надписи "00", и звучание сигнала прекращаются при нажатии любой кнопки или по истечении 2 минут.

Использование таймера

• Нужное время можно выбрать с помощью слайдера (2). Если прикоснуться к любой части слайдера не менее чем на 0,5 секунды, отобразится принятое по умолчанию время, равное 10 минутам. Для сокращения или увеличения времени следует перевести палец соответственно влево или вправо.
• Пределы установки времени на таймере составляют 00 минут (при движении влево) и 99 минут (вправо).
• Просто ведя пальцем вдоль регулятора, установленное время можно изменить максимум на 10 минут. Если этого недостаточно, оторвите палец от регулятора (2) и затем снова проведите по нему пальцем.
• Выбор времени возможен только при удержании пальца на слайдере (2). Чтобы сократить время, дотроньтесь до любой части области скольжения с левой стороны; чтобы увеличить время — дотроньтесь до правой стороны области скольжения.
• Чтобы отключить таймер, выберите значение "00". Для этого просто надавите на крайнюю слева точку области скольжения, задержав там палец на 0,5 секунды

Меры п ред осторожности

• во время работы инд укци онн ой плиты след ует держать от нее на расстоянии все матери алы, которые могут намагнити ться, таки е как: кредитные карточки, диски, калькуляторы и т.д.
• никогда не п ользоваться алю миниев ой ф ольгой и не класть продукты, зав ернутые в ф ольгу, п рямо н а п анель.
• во и збежание и агревания, зап решается класть металлически е предметы, такие, как и ожи, вилки, ложки и крышки и на поверхность пан ели.
• п ри использовании и спри гораемой п осуды для готовки, б сз добавлени я п риправ, ограничить в ремя предв арительного нагревания д о одной или двух мин ут.

• варка п родуктов со склонностью к при лип анию ко дну кастрю ли должен а н ачин аться н а минимальной мощн ости при д альней шем ее увеличении, и при частом помеши вании.

• После оконч ания и сп ользовани я, выключи те с помощью соответствующей клави ши (умен вшение д о "0"), и не д оверяйте детектору кастрюль.

• При разломе поверхности п литы, след уст немедленн о отклю чить аппарат от сети питани я во и зб ежание электри ческого шока.
• Запрещается использовать паровые аппараты для очистки поверхн ости п литы.
• Данный аппар ат н е п редназначен для его использования людьми

(включая детей) с грани ченными физически ми, сен сорными или умственными способн остями , или теми лицами, у кого н ет достаточного опыта или знаний, за и сключ ением тех случай, когда ответственный за б езоп асн ость п ровери ли х дей ствия и выд ал им все соответствующие ин струкции п о использованию ашарата.

- Необходимо следить за тем, ч тобы дети и с играли с данным аппаратом.

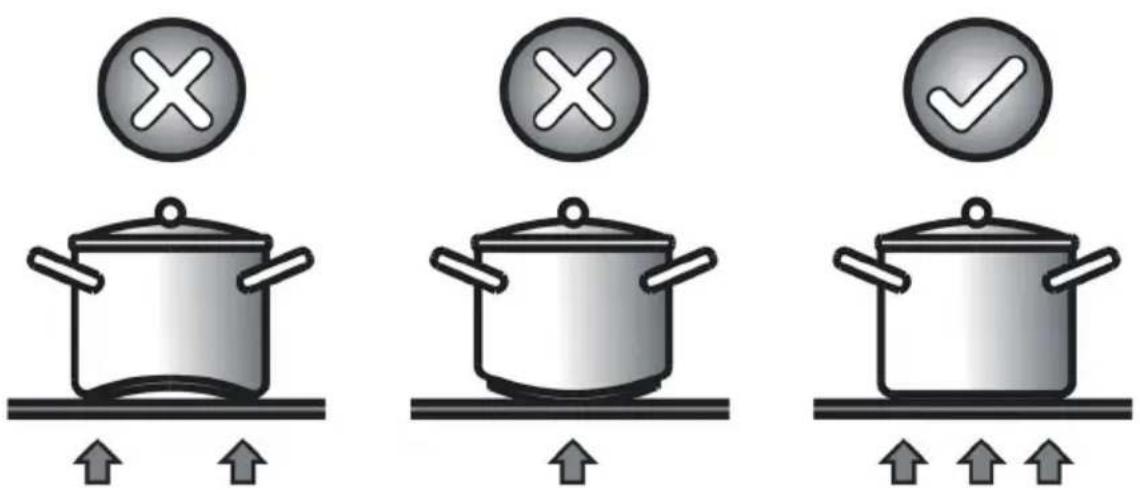

Кастрюли (Рис. 3)

• Е сли магни т прилипаст ко дну кастрю ли при п риближени и ко дну, эта кастрю ля годится д ля варки н а ин дукционн ой п лите.
• п окупайте кастрю ли, специ ально рассчитанные на индукционную варку.
• кастрюли с плоски м и толстым дн OM.
• кастрюли, ди аметр дн а которых точн о соответствует диаметру конф орки для макси мального и сп ользовани я мощности.
• кастрюля мен ьших размеров снижает мощн ость, н о не прив одит к потере энергии. В любом случае не рекомендуется использование посуды с ди аметром менее 10 см.
• посуд а из н ержавею щей стали с многослойн ым дном и ли п осуда из нерж ав ей ки с ф ерритом, если на дне посуды указано: для инд укционных п лит.
• в случае и спользования чугунн ой п осуд ы, луч ше, ч тобы и х дно было эмалевое, во избежани е появления ц арапин на стекле керамической панели.
• следующая посуда н е при годна для и спользования: стекло, керами ка, обожженн ая глина, п осуда и з алю миния, меди или н е намагничив аю щейся стали (аустенитной).

Уход (Рис. 4)

Остаток алю миниевой ф ольги, остатки пищевых продуктов, жирные п ятна и брызги, сахар, прод укты с больши м содержанием сах ар а – все это следует немедленно счистить с варочн ой пан ели с п омощью специ альной лопатки - шаб-era, во избежани е появлени я цар ашин на поверхности. Сразу после этого нанести специальный и родукт и и спользовать для очистки п анели бумажные полотенца. Затем промыть вод ой и высушить чистой тряпочкой. Запрещается и спользование абразивных губ ок или моч алок, также не и сп ользовать агресси вные химически с продукты и средства для удаления пятен.

Инструкции для монтажника

Монтаж

Настоящие ин струкции п редн азначены для и сп ользовани я в период монтажа и для мон тажни ка, это руководство для монтаж а, регулиров ки и уход а за пли той в соответствие с существ ую щими нормативами. Не забывайте о том, что необходимо отключить плиту для выполнени я каких-либо операций.

Устан овк а (Рис. 5)

Для устан овки плиты на плоской поверхности обратитесь к соответствии ующем у Рисунку.

Для герметизации в сего пери метра п литы пользуй тесь зап олни телем, в ходящи м в состав поставки.

Не рекомендуем устанавливать п литу и а д уховке, и ли, в случае такого рода устан овки, убедитесь в том, что:

- духов ка оборудован а эфф активной си стемой охлаждения,

- горячий возд ух и з духов ки не может п опасть п о каналу в область инд укционной панели,

- пред усмотреть возд ушные каналы в соответствии с указанным на Рисунке.

(Рис. 5)

1 Вид сп ереди

2 Передняя часть

3 Д уховка или шкаф

4 Под ач а воздуха

Перед подключ ением к сети питани я, убеди тесь в том, что:

- Характери стики установки совп адают с характери стиками, приведенными на устан овочн ой пластине, наход ящей ся на дн е панели для варки;

- Для устан овки пред усмотрено д остаточно мощное заземление, в соответствии с нормативами требовани ями дей ствующего закон одательства. Заземление пред усмотрено в установленных нормативах.

В том сл учае, если д ля апп арата не пред усмотрен шн ур и - и ли розетка в ключени я, необ ходимо и спользовать материал, пригодный д ля значени й электрического тока, п риведенных на устан овочн ой п пластине с характеристиками, и д ля данн ой рабочей температ уры. 3 ап решается исп ользовать шн ур в случае его перегревани я п ри п ревышении 50°C температ уры окружаю щей среды.

Выполните подключение к стационарной проводке с учетом того, что отключение от питающей сети должно осуществляться с зазорами между всеми контактами, обеспечивающими полный разрыв цепи при перенапряжении, в соответствии с требованиями категории III и правилами прокладки. Розетка или многополю сн ый переключ атель должны быть просты и доступны для подключени я устан овленного аппарата.

Данный прибор не предназначен для использования с внешним таймером или системой дистанционного управления.

Конструктор снимает с себ я всю ответственность в том случае, если все вышеуказанные требовани я и обычные и ормы предосторожности не буд ут соблюд сны.

В случае повреж дения шнура питания, обратит есь к фабриканту для его замены, или обратит есь в упо лном оченный центр т ехническо й помощи, ил и же обра титесь к т ехническом у специалисту любого центра с подобными полномочиями, для предотвращения возникновения любого вида р исков.

1 2 3 4 5 6
