LV Sub - Subwoofer AUDIO PRO - Gratis gebruiksaanwijzing en handleiding

Type product	Actieve draadloze subwoofer
Merk	Audio Pro
Model	LV Sub
Versterker	Klasse D 200W
Bas (slag lengte)	20 cm
Frequentieband	35 - 100 Hz
Instelbare scheidingsfrequentie	50 - 90 Hz
Afmetingen (H x B x D)	300 x 300 x 320 mm
Voeding	Netstroom (stekker)
Draadloze verbinding	Eigen protocol, 2,4 GHz band, bereik tot 20 m (tussen kamers), 50 m (binnen), 100 m (buiten)
Interne code (House Code)	3 kanalen (1, 2, 3) selecteerbaar
Zones	3 zones (A, B, C) selecteerbaar
Bedrade aansluiting	Lijningang (RCA)
Digitale signaalverwerking (DSP)	Ja
LED-indicator	Blauw (verbinding tot stand gebracht), Rood (geen verbinding/standby)
Bemonsteringsfrequentie	48 kHz
Aan/uit schakelaar	Ja
Afstandsbediening	Zonevolumeregeling via bestaande Audio Pro afstandsbediening
Automatische netwerkverbinding	Ja (bestaand Audio Pro netwerk)
Aanbevolen plaatsing	Dicht bij een muur of in een hoek
Onderhoud	Reinigen met een droge doek
Veiligheid	Niet blootstellen aan water of vocht, niet de behuizing openen
Repareerbaarheid	Raadpleeg gekwalificeerd personeel
Inbegrepen accessoires	Gebruiksaanwijzing, netsnoer

Veelgestelde vragen - LV Sub AUDIO PRO

Hoe verbind ik de LV Sub met een bestaand Audio Pro netwerk?

Zorg ervoor dat de interne code (House Code) en de zone van de LV Sub overeenkomen met die van uw andere Audio Pro luidsprekers. Sluit de subwoofer aan op een stopcontact; de verbinding wordt automatisch tot stand gebracht.

Wat te doen als de LED van de LV Sub rood is?

De rode LED geeft aan dat er geen draadloze verbinding is of dat het apparaat in standby staat. Controleer of de TX100 zender is ingeschakeld en de interne code correct is ingesteld.

Hoe stel ik het volume van de subwoofer in?

Gebruik de Niveau knop aan de achterkant van de LV Sub voor handmatige aanpassing. U kunt het volume ook synchroniseren met andere luidsprekers via de afstandsbediening door de juiste zone (A, B of C) te selecteren.

Kan ik de LV Sub gebruiken met een bedrade stereoset?

Ja. Sluit de subwooferuitgang van uw versterker aan op de lijningang van de LV Sub met een RCA-kabel. Let op: in bedrade modus is de subwoofer uitgesloten van het draadloze netwerk.

Hoe voeg ik meerdere LV Subs toe aan het draadloze netwerk?

U kunt een onbeperkt aantal LV Subs toevoegen, mits ze binnen bereik van de zender zijn. Stel dezelfde interne code in op alle subwoofers; ze ontvangen de signalen gelijktijdig.

Waar plaats ik de subwoofer voor het beste geluid?

Voor optimale bas plaatst u de LV Sub dicht bij een muur of in een hoek. Probeer verschillende posities, omdat plaatsing in een hoek de bas kan versterken.

Hoe wijzig ik de interne code (House Code) op de LV Sub?

De schakelaar voor de interne code bevindt zich op het achterpaneel. Stel deze in op dezelfde waarde (1, 2 of 3) als die van uw TX100 zender of andere luidsprekers.

Hoe wijzig ik de zone op de LV Sub?

De zoneschakelaar bevindt zich aan de achterkant. Kies A, B of C om de subwoofer aan een specifieke zone toe te wijzen. Elke zone kan zijn eigen volume hebben, dat met de afstandsbediening wordt geregeld.

Wat te doen als het geluid van de subwoofer te zacht of te hard is vergeleken met andere luidsprekers?

U kunt het basvolume handmatig aanpassen met de Niveau knop aan de achterkant. Voor automatische synchronisatie van niveaus volgt u de synchronisatieprocedure in de handleiding (zet het volume van de LV Sub op de helft, gebruik dan de afstandsbediening om het zonevolume aan te passen).

Hoe reinig ik de LV Sub?

Koppel het apparaat los en reinig het met een droge doek. Gebruik geen vloeibare of schurende producten. Voorkom dat de ventilatieopeningen worden geblokkeerd.

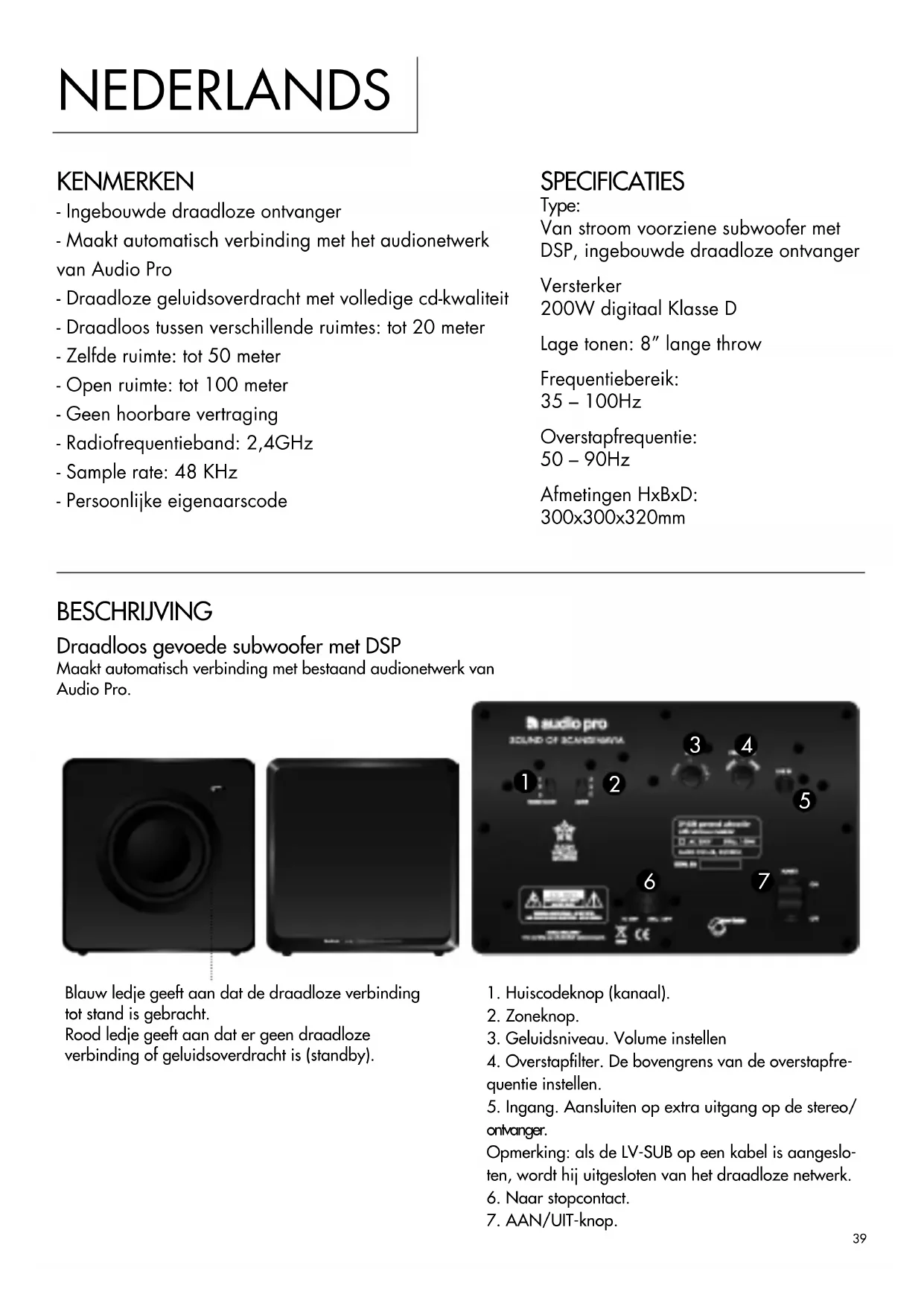

GEBRUIKSAANWIJZING LV Sub AUDIO PRO

geBruikershandleiding

audio pro

SOUND OF SCANDINAVIA

audio pro

SOUND OF SCANDINAVIA

www.audiopro.com

www.audiopro.se

© Audio Pro AB Sverige

• Ingebouwde draadloze ontvanger
• Maakt automatisch verbinding met het audionetwork van Audio Pro
• Draadloze geluidsoverdracht met volledige cd-kwaliteit
• Draadloos:tussenverschillende ruimtes:tot 20 meter
  -Zelfdere ruimte: tot 50 meter
• Open ruimte: tot 100 meter
• Geen hoorbare vertraging
• Radiofrequenieband: 2,4GHz
• Sample rate: 48 KHz
• Persoonlijke eigenaarscode

SPECIFICATIONS

Type: Van stroom voorziene subwoofer met DSP, ingebouwde draadloze ontvanger

Versterker 200W digital Klasse D

Draadloos gevoede subwoofer met DSP
Maakt automatisch verbinding met bestaand audionetwork van Audio Pro.

Blauw ledje geeft aan dat de draadloze verbinding tot stand is gebracht.

Rood ledje geeft aan dat er geen draadloze verbinding of geluidsoverdracht is (standby).

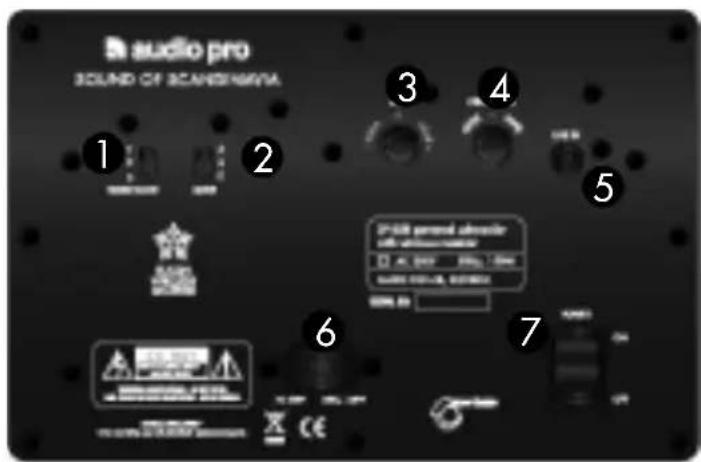

1. Huiscodeknop (kanaal).
2. Zoneknop.
3. Geluidsniveau. Volume instellen
4. Overstopfilter. De bovengrens van de overstopfrequentie instellen.
5. Ingang. Aansluiten op extra uitgang op de stereo/ ontvanger.

Opmerking: als de LV-SUB op een kabel is aangeslo- ten, wordt hij uitgesloten van het draadloze netwerk.

1. Naar stopcontact.
2. AAN/UIT-knop.

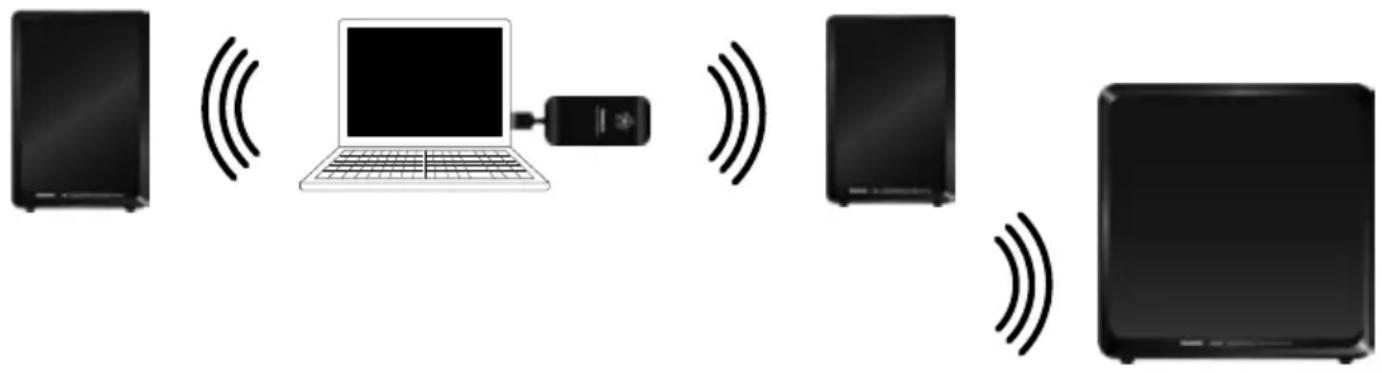

VERBINDING MAKEN MET EEN BESTAAND AUDIO PRO-NETWERK

Als u al een van de draadloze LV-luidsprekers van Audio Pro en een draadloze zender van TX100 hebt, maakt de LV-SUB automatisch verbinding met uw network. Stel gewoondezelfde huiscode en zone in als uw bestaande LV-luidsprekers gebruiken en sluit de LV-SUB aan op het stopcontact.

DE LV-SUB VOOR DE EERSTE KEER IN VERBINDING BRENGEN MET EEN BESTAAND NETWORK:

Ga als volgt te werk om de geluidsniveauaus zodanig te synchroniseren, dat de LV-SUB ze op hetzelfde niveau afspeelt als de andere luidsprekers binnendezelfde zone en huiscode:

1. Zorg ervoor dat alle luidsprekers in de zone (A, B of C), met inbegrip van de LV-SUB, zich ingeschakeld en ingesteld opdezelfde zone en huiscode (alle LV-luidsprekers zich bij aflevering ingesteld op zone A).
2. Stel het niveau op de achterkant van de LV-SUB in op de middelste stand (O).
3. Verhoog of verlaag het geluidsniveau met de zonegeluidsregeling op de afstandsbediening: A, B of C.
   (Richt de afstandsbediening op de ontvangende luidspreker, bijvoorbeeld de LV-2-luidspreker)
4. De geluidsniveauaus voor alle eenheden in de zone要去en nu gesynchroniseerd zichn.

Als u de geluidsniveauaus nicht op elkaar afstemt, kan de LV-SUB te weinig of teveel lage tonen uitzenden. (U kurz het volume van de lage tonen handmatig maar boven of beneden bijstellen. De knappen hiervoor bevinden zich op de achterzijde van de LV-SUB).

Opmerking:

• Het volume van de LV-SUB worden in het network geregeld door bezelfde afstandsbediening als voor de draadloze LV-luidsprekers van Audio Pro.
• De handmatige standardinstellungen, zoals het volume van de subwoofer en de overstapfrequentie, zich te vinden op de achterzijde van de LV-SUB.

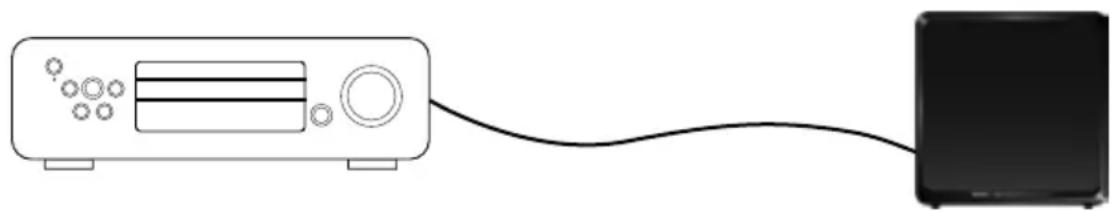

ANALOGE VERBINDING MET DE STEREO/ONTVANGER

Ukteen analoge verbinding tot stand brengen van de LV-SUBaar elke stereo/ontvanger waarenubuitgang op zit.Maak verbinding met een kabel van de extra uitgang aan der ingang (Line In) aan de achterzijde van de LV-SUB.

Opmerking: Als de LV-SUB verbonden door een kabel, worden hij uitgesloten van het draadloze netwerk.

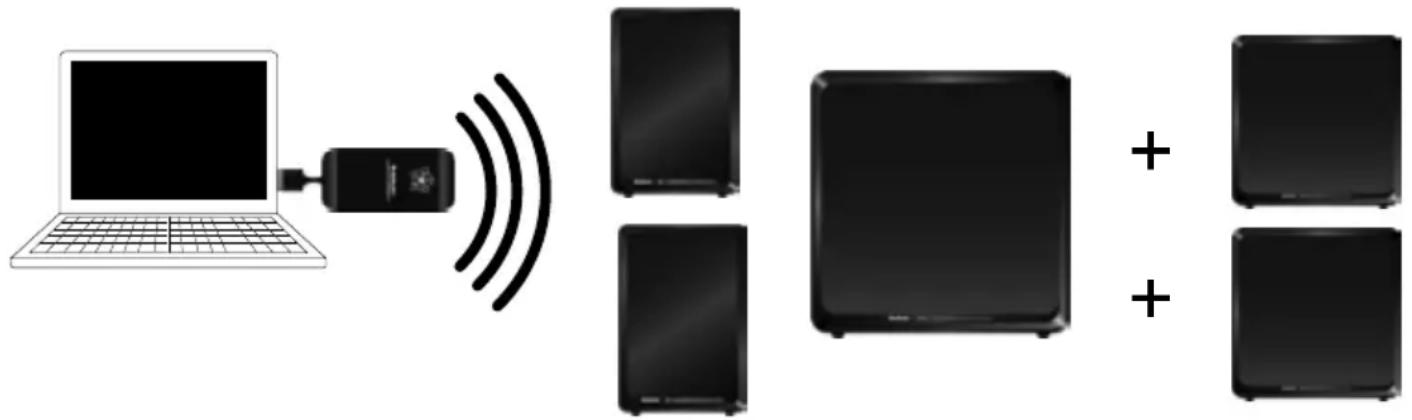

MEERDERE LV-SUB'S AAN HET DRAADLOZE NETWORK TOEVOEGEN

U kunt een onbeperkt aantal LV-SUB-subwoofer saan het network toevoegen, zolang ze binnen het bereik van de zender staan.

Alle LV-SUB's ontvangen signalen van de zenders metdezelfde huiscode.

U(Int)kunt meerdere subwoofoers in een ruimte hebben of afzonderlijk subwooofers in verschillende ruimtes.

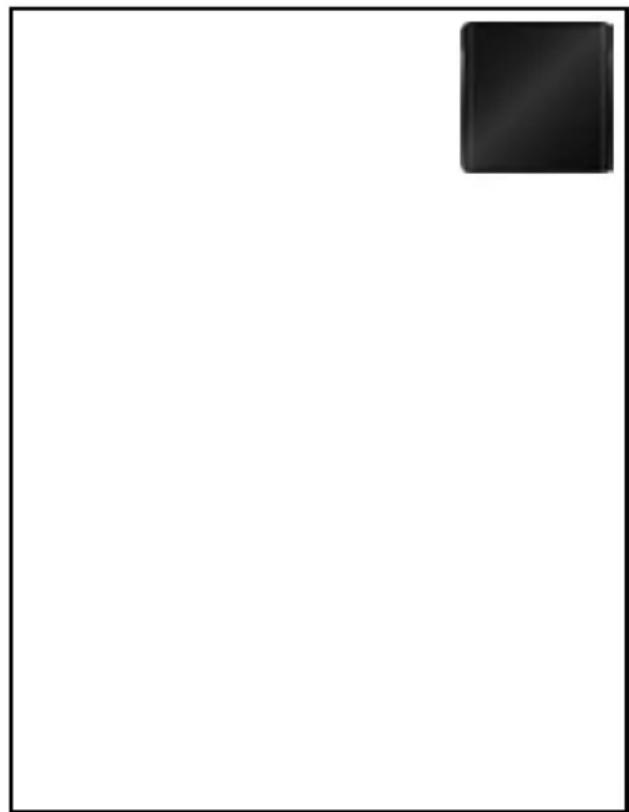

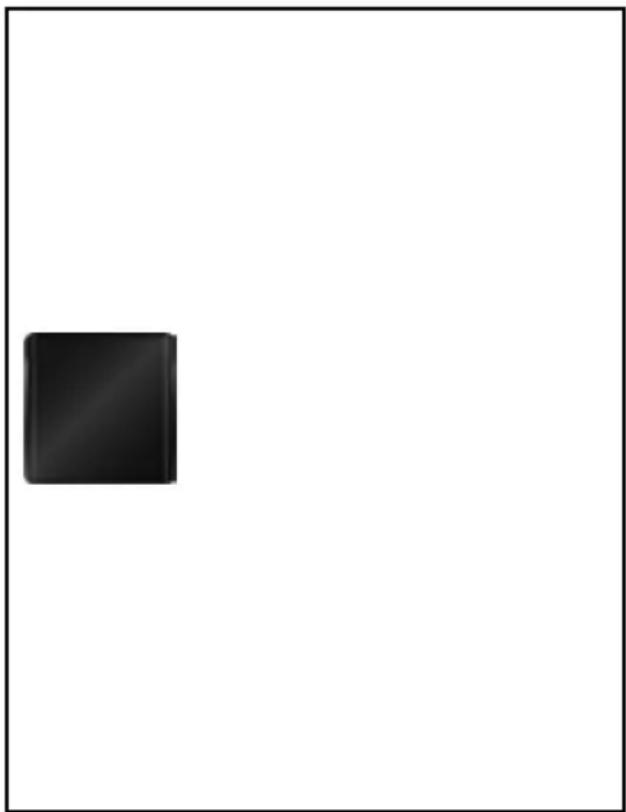

PLAATS VAN DE SUBWOOFER BEPALEN

Aangezien de LV-SUB draadloos werk, is deplaatsing eenvoudig. Sluit hem simpelweg aan op het stopcontact enplaats hem binnen bereik van de zender.

Voor de Beste weergave van lage tonen moet de subwoofer dichtbij een muur of in een hoek staan. Plaatsing in een hoek kan leiden tot een zware bas. Probeer waarom verschillende plekken uit tot u tevreden bent over de weergave van de lage tonen.

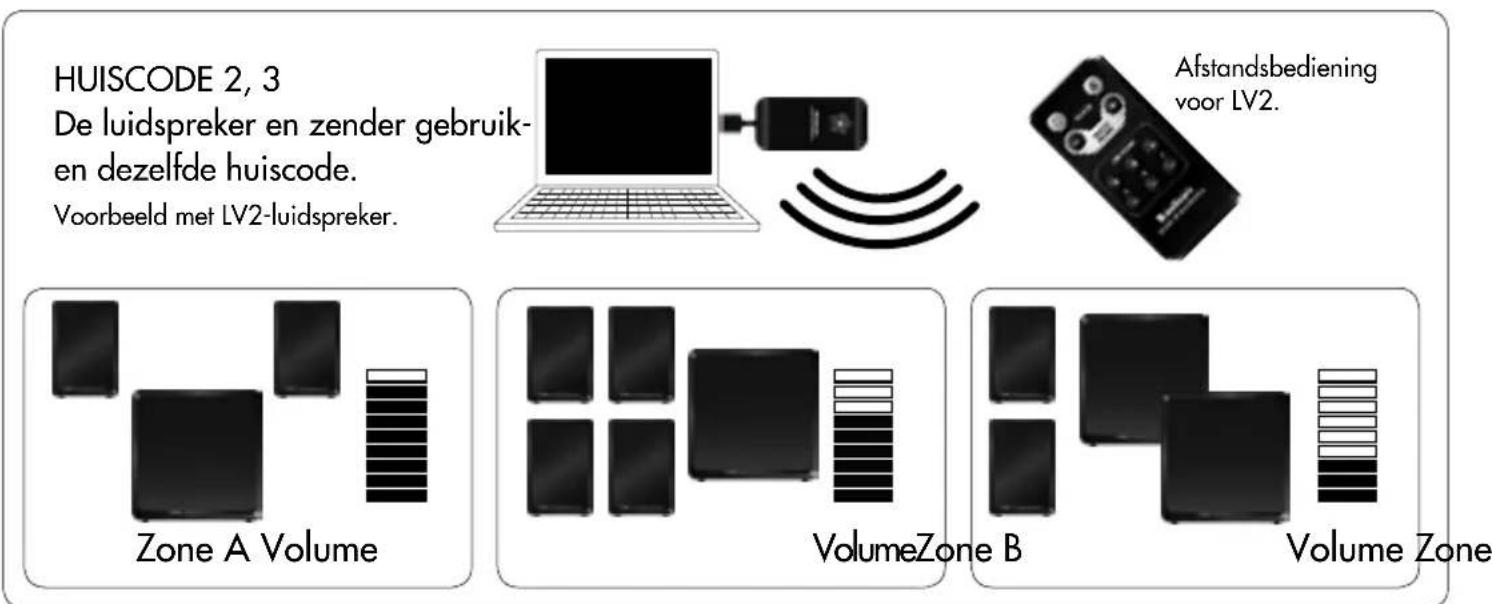

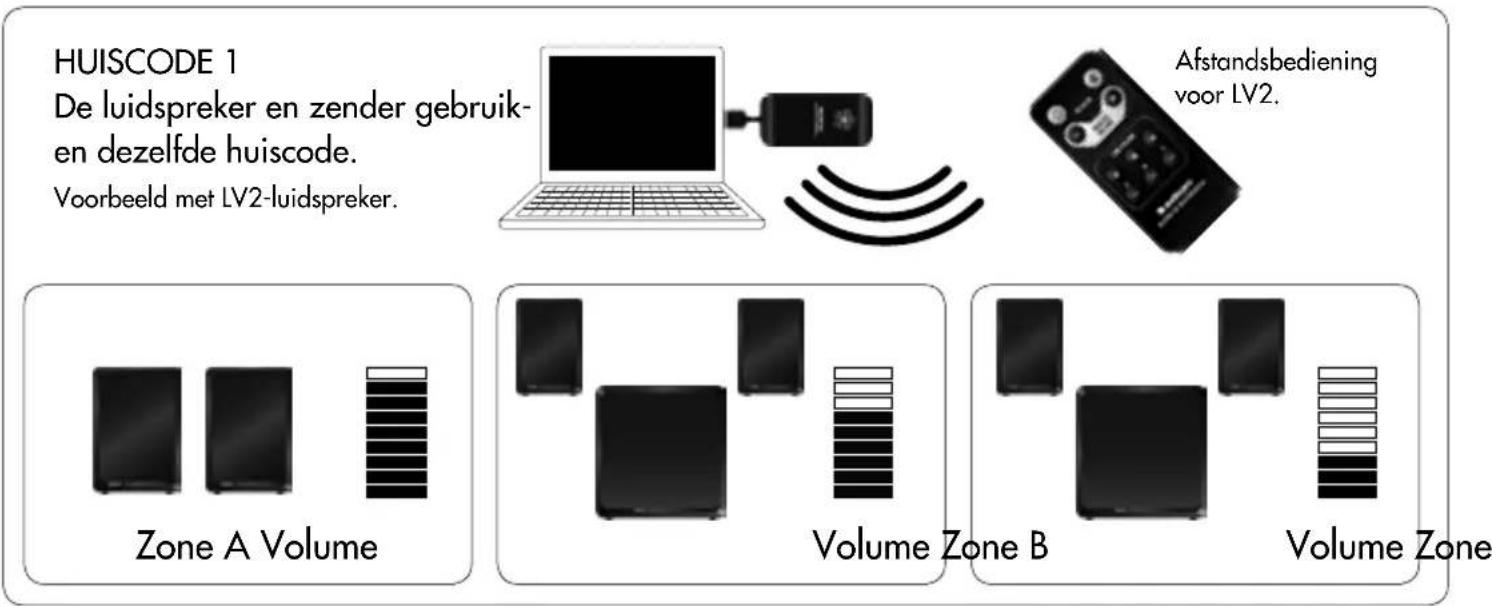

HUISCODE EN ZONE

Een audionetwork van Audio Pro kan uitgebrecht worden voor geluidsweergave in verschillende ruimtes of meerere luidsprekers indezelfde ruimte.

Maar misschien wilt u Niet alkijd in alle ruimtes hetzelfde volume hebben. Om dit op te losesen, kurz u elke huiscode onderverdelen in maximaal 3 verschillende zones. Elke zone krijtigt zich eigen volume toegewezen. Dit is handig als u bijvoorbeeld een bepaald geluidsniveau wenst in de woonkamer en een ander volume in de keuken. U kurz zoveel LV-SUB's in elke zone hebben als u wilt, of gewoon eén.

De LV-SUB is geintegreerd als natuurlijk onderdeel van het Audio Pro-network.

Denk eraan:

1. Elke huiscode (1, 2 en 3) kan onderverdeeld worden in maximaal 3 zones (A, B en C).
2. Aan elke huiscode sunt u een onbeperkt aantal luidsprekers toewijzen en aan elke zone zoveel u wilt. Een zone hoeft zich nicht te beperken tot een enkele ruimte - het kan ook de hele verdieping of afdeling+zijn (binnen bereik van de zender)

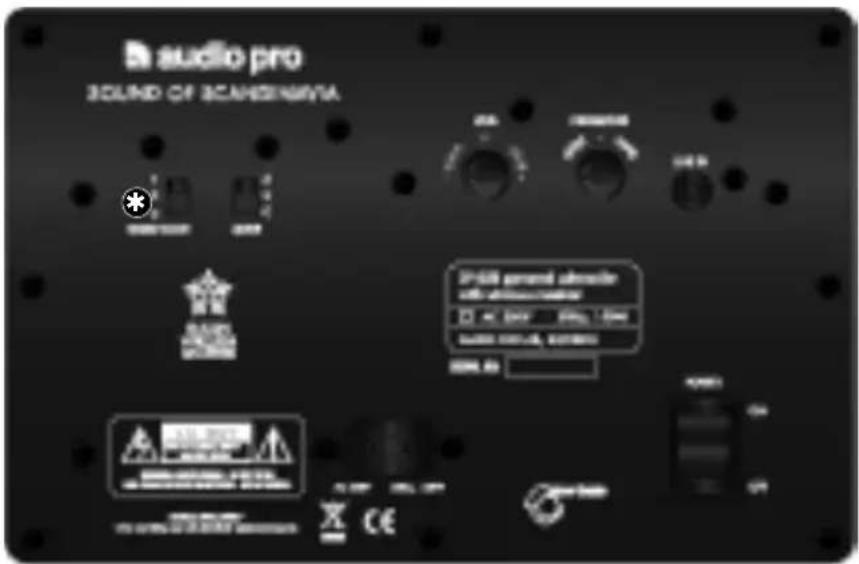

WIJZIGEN VAN DE HUISCODE OP DE LV-SUB

De huiscodeknop bevindt zich op het achterpaneel van de LV-SUB.

Stel hetzelfde nummer (1, 2 of 3) in als op de TX100-zender.

De huiscode kunt u vergelijkken met een kanaal waarlangs draadloze signalen worden verzonden.

Binnen het netwerk kan muziek simultaan verzonden worden vanuit 3 verschillende geluidsbronnen.

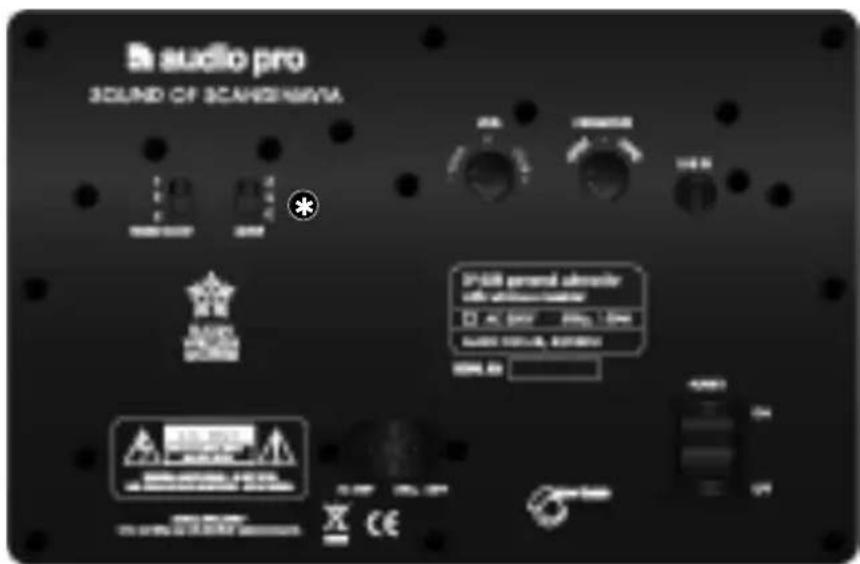

WIJZIGEN VAN ZONES VOOR DE LV-SUB

De zoneknop bevindt zich op het achterpaneel van de LV-SUB.

Steldezelfdeler(A,BofC)inalsopdeandereluidsprekersdieu indezelfdzonewiltzeten. Eenuhuiscode (kanaal)kan onnderveeld worden in maximaal 3 zones.Ukunt het geluidsniveau van deze zones regelen door middel van de afstandsbediening.Ukunt bijvoorbeeld het ene geluidsniveauau hebben in de keuken,het andere in de woonkamer en wee een ander in de slaapkamer.

De bliksemschicht in de driehoek maakt de gebruiker er op attent dat er zich in het inwendige onceisoleerde gevaarlijke spanningen bevinden die tot elektrische schokken können leiden.

Het uitroepteken in de driehoek maakt de gebruiker er op attent dat er bij het apparaat belangrijke aanwijzingen voor gebruik en onderhoud (service) zich gevoegt.

WAARSCHUWING:

OM HET RISICO VAN ELEKTRISCHE SCHOKKEN EN BRAND TE VERKLEINEN, HET APPARAATT NOOIT BLOOTSTellen AAN REGEN OF VOCHT.

WAARSCHUWING:

OM HET RISICO VAN ELEKTRISCHE SCHOKKEN TE VERMUDEN DE AKTHERZIJDE NIET OPENEN. ER BEVINDEN ZICH GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN DELEN IN HET APPARAAT. LAAT SERVICE OVER AAN EEN GEKWALIFICEERDE TECHNICUS.

Belangrijke veiligheidsaanwijzingen

1. Lees de handleiding zorgvuldig.

2. Bewaar de handleiding.

3. Houd u aan de aanwijzingen.

4. Volg alle aanwijzingen op.

5. Gebruik het apparaat nooit in de nabijheid van water.

6. Maak het apparaat schoon met een droge doeck.

7. Blokker nooit de ventilatiesleuven. Installer het apparaat als voorgeschreven.

8. Installeeer het apparaat Niet in de nabijheid van krachtige warmtebronnen zoals radiatoren, kachels en andere apparaten die warmte produceren zoals versterkers.

9. Zorg ervoor dat er nicht op het netsnoer kan worden getrapt en let erop dat het snoer bij de stekker en waar het UIT het apparatusaat komt nicht breekt.

10. Gebruik alleen door de fabrikant aangegeven toebehoren.

11. Neem de stekker uit het stopcontact bij onweer en wonneer het apparaat voor langereijd Niet zal worden gebruikt.

12. Laat service over aan een gekwalificeerde technicus. Service isoodzakelijk wonneer het apparaat op enige wijze is beschadigd, wonneer het netsnoer of de stekker zich beschadigd, vocht in het apparaat is gekomen, het apparaat is blootgesteld aan vocht of regen, Niet normal werkt of is gevallen.

13. Schade die serviceoodzakelijk maakt
    Neem de stekker uit het stopcontact en lever het apparaat in bij een gekwalificeerde technicus in de volgende gevallen: A.Wanner het netsnoer is beschadigd,
    B.Wanner water of vreemde voorwerpen in het apparaat
    zijn gekomen,
    C.Wanner het apparaat aan water of vocht is blootgesteld,
    D.Wanner het apparaat Niet normala reageert op aanwijzingen uit de handleiding.Bedien uitsluitend de bedieningsorganen als beschreiben in de handleiding;elke anderehandeling kan leiden tot beschadiging en maakt het werk van een technicus om de normale werking te herstellen een stuk moeilijker,

E. Wanner het apparaat is geallen of op enige wijze is beschadigd,
F. Wanner het apparaat kennelijk Niet meer werkdt als gebruikelijk.

1. Wonneer een voorwerp of vocht in het apparaat is verecht gekomen. Zorg ervoor dat er geen voorwerpen langus de openingsen in het apparaat kurenkom den gevaarlijke spanningen kuren raken of kortsluiting zouden kurenveroorzaken met als resultaat brand of een gevaarlijke schok. Stel het apparaat ook Niet bloot aan spattend of druipend vocht en zet geen met vocht gezulde vazen op het apparaat. Plaats evenmin kaarsen of andere hare voorwerpen op het apparaat.

2. Accu's en batterijen Lever uitgeputte batterijen en defecte accu's in op de waarvoor aangewezen plaats.

3. Wanner u het apparaat installeert in een afgesloten boekenkast of rek, zorg dan voor voldoende ventilatie. Laat minimaal 20 cm aan de bovenzijde vrij en 10 cm aan dechterzijde. Laat aan dechterzijde van de plank boven het apparaat minimaal 10 cm open zodat de warmte kan ontsnappen.

4. De lichtnetadapter en het netsnoer zijn uitsluitend bedoeld voor gebruik binnenshuis.
