LV Sub - Subwoofer AUDIO PRO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton aktiivinen subwoofer
Merkki	Audio Pro
Malli	LV Sub
Vahvistin	Luokka D 200W
Basso (iskunpituus)	20 cm
Taajuusalue	35 - 100 Hz
Säädettävä rajataajuus	50 - 90 Hz
Mitat (K x L x S)	300 x 300 x 320 mm
Virtalähde	Verkkovirta (virtapistoke)
Langaton siirto	Oma, 2,4 GHz taajuus, kantama jopa 20 m (huoneiden välillä), 50 m (sisällä), 100 m (ulkona)
Sisäinen koodi (House Code)	3 valittavaa kanavaa (1, 2, 3)
Vyöhykkeet	3 valittavaa vyöhykettä (A, B, C)
Langallinen liitäntä	Linjatulo (RCA)
Digitaalinen signaalinkäsittely (DSP)	Kyllä
LED-merkkivalo	Sininen (yhteys muodostettu), Punainen (ei yhteyttä/valmiustila)
Näytteenottotaajuus	48 kHz
Virtakytkin	Kyllä
Kaukosäädin	Äänenvoimakkuuden hallinta vyöhykkeittäin Audio Pron olemassa olevalla kaukosäätimellä
Automaattinen verkkoyhteys	Kyllä (olemassa oleva Audio Pro -verkko)
Suositeltu sijoitus	Lähellä seinää tai nurkassa
Huolto	Puhdista kuivalla liinalla
Turvallisuus	Älä altista vedelle tai kosteudelle, älä avaa koteloa
Korjattavuus	Ota yhteyttä ammattitaitoiseen henkilöstöön
Mukana tulevat lisävarusteet	Käyttöohje, virtajohto

Usein kysytyt kysymykset - LV Sub AUDIO PRO

Kuinka yhdistän LV Sub -kaiuttimen olemassa olevaan Audio Pro -verkkoon?

Varmista, että LV Subin sisäinen koodi (House Code) ja vyöhyke vastaavat muita Audio Pro -kaiuttimiasi. Kytke subwoofer virtapistorasiaan; yhteys muodostuu automaattisesti.

Mitä tehdä, jos LV Subin LED on punainen?

Punainen LED tarkoittaa, että langatonta yhteyttä ei ole muodostettu tai laite on valmiustilassa. Tarkista, että TX100-lähetin on päällä ja sisäinen koodi on asetettu oikein.

Kuinka säätää subwooferin äänenvoimakkuutta?

Käytä LV Subin takana olevaa Taso-painiketta manuaaliseen säätöön. Voit myös synkronoida äänenvoimakkuuden muiden kaiuttimien kanssa kaukosäätimellä valitsemalla vastaavan vyöhykkeen (A, B tai C).

Voinko käyttää LV Sub -kaiutinta langallisen stereolaitteiston kanssa?

Kyllä. Liitä vahvistimesi subwoofer-lähtö LV Subin linjatuloon RCA-kaapelilla. Huomio: langallisessa tilassa subwoofer on pois langattomasta verkosta.

Kuinka lisätä useita LV Sub -kaiuttimia langattomaan verkkoon?

Voit lisätä rajoittamattoman määrän LV Sub -kaiuttimia, kunhan ne ovat lähettimen kantaman sisällä. Aseta sama sisäinen koodi kaikkiin subwoofereihin; ne vastaanottavat signaalit samanaikaisesti.

Minne subwoofer kannattaa sijoittaa parhaan äänen saavuttamiseksi?

Parhaan basson saavuttamiseksi sijoita LV Sub lähelle seinää tai nurkkaan. Kokeile eri paikkoja, koska sijoittaminen nurkkaan voi vahvistaa bassoa.

Kuinka vaihtaa sisäinen koodi (House Code) LV Subissa?

Sisäisen koodin kytkin on takapaneelissa. Aseta se samaan arvoon (1, 2 tai 3) kuin TX100-lähettimessäsi tai muissa kaiuttimissa.

Kuinka vaihtaa vyöhyke LV Subissa?

Vyöhykekytkin on takana. Valitse A, B tai C määrittääksesi subwooferin tietylle vyöhykkeelle. Jokaisella vyöhykkeellä voi olla oma äänenvoimakkuutensa, jota ohjataan kaukosäätimellä.

Mitä tehdä, jos subwooferin ääni on liian heikko tai liian voimakas verrattuna muihin kaiuttimiin?

Voit säätää basson äänenvoimakkuutta manuaalisesti takana olevalla Taso-painikkeella. Synkronoidaksesi tasot automaattisesti, suorita käyttöohjeessa kuvattu synkronointitoimenpide (säädä LV Subin äänenvoimakkuus keskiasentoon ja käytä sitten kaukosäädintä vyöhykkeen äänenvoimakkuuden säätämiseen).

Kuinka puhdistaa LV Sub?

Irrota laite ja puhdista se kuivalla liinalla. Älä käytä nestemäisiä tai hankaavia puhdistusaineita. Vältä tuuletusaukkojen tukkimista.

KÄYTTÖOHJE LV Sub AUDIO PRO

• Sisäänrakennettu langaton vastaanotin
• Ottaa automaattisesti yhteyden Audio Pro -audioverkkoon
• Langaton full CD -laatuinen äanensiirto
• Langaton huoneesta huoneeseen -etäisyys: korkeintaan 20 metria
• Sama huone: korkeintaan 50 metriä
• Esteetön tila: korkeintaan 100 metriä
  -Ei kuultavaa aikaviivettä
• RF-taqjuus: 2.4 GHz
• Näytteenottotaqjuus: 48 KHz
• Laitteen om protokolla

TEKNISET TIEDOT

Tyyppi:

Aktiivinen DSP-bassokaiutin, sisäänrakenetti langaton vastaanotin

Vahvistin:

200 W digitaalinen D-luokan vahvistin

Bassokaiutin: 8'' long throw

Taajuskaista:

35-100Hz

Jakotaajuus:

50-90Hz

Mitat KxLxS:

300 × 300 × 320 ~mm

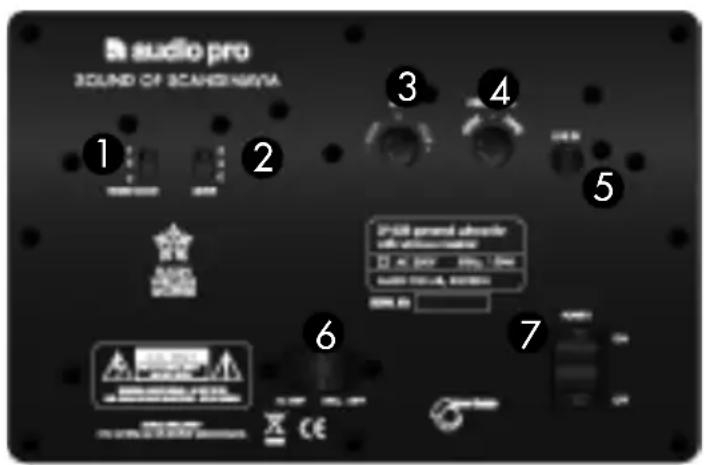

KUVAUS

Langaton aktiivinen DSP-bassokautin.

Ottaa automaattisesti yhteyden olemassa olevaan Audio Pro -audioverkkoon.

Sininen LED-valo palaa, kun langaton yhteys toimii.
Punainen LED-valo palaa, kun langatonta yhteyttä tai
aanensiirtoa ei ole (valmiustilassa).

1. Talokoodi (kanava) -kytkin.
2. Aluekytkin.
3. Taso. Saataa aenenvoimakkuuden.
4. Jakosuodin. Saatä ylemman jakotaajuuden.
5. Line in. Sub-ulostulolitantä stereoihin /vastaanottimeen.

Huomio: Jos LV-SUB on liitety kaapelilla se ei toimi langattomassa verkossa.

1. Virtapistokkeelle.
2. ON/OFF-kytkin.

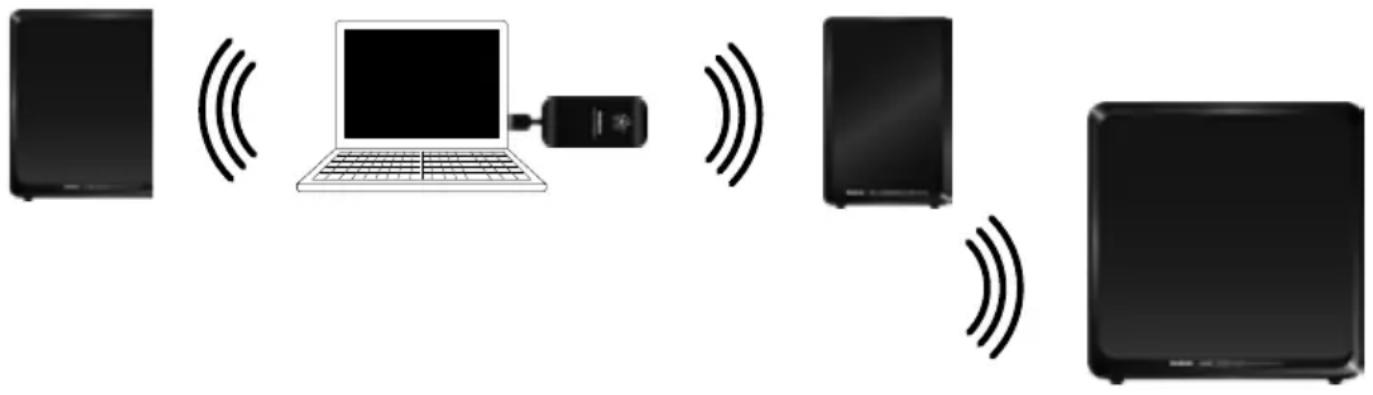

YHTEYDEN MUODOSTAMINEN OLEMASSA OLEVAAAN AUDIO PRO -VERKKOON

Jos sinulla on jo Audio Pron langattomat LV-kaiuttimet ja langaton TX100-vastaanotin, LV-SUB muodostaa automaattisesti yhteyden verkkoosi. Aseta sama talokoodi ja sama alue kuin LV-kaiuttimissa ja kytke LV-SUB virtapistokkeeseen.

LV-SUBIN KYTKEMINEN OLEMASSA OLEVAAN VERKKOON ENSIMMAISEN KERRAN: Sääda LV-SUB:in sekä saman alueen ja talokoodin muiden kaiuttimien äenenvoimakkuus samalle tasolle seuraavasti:

1. Varmista, etta kaikki alueen (A, B tai C) kaiuttimet, LV-SUB mukaan lukien, on kytketty paalle ja saadetty samalle alueelle ja talokoodille (kaikkien LV-kaiuttimien oletusasetusalue on A).
2. Säddä äenenvoimakkuus keskiasentoon (O) LV-SUB:in takaosassa.
3. Nosta tai laske äenvoimakkuutta käytamälla kaukosaatimen alueäenvoimakkuutta: A, B tai C. (Osoita kaukosäädin vastaanottavaa kaiutinta, esim. LV-2-kaiutinta, kohti)
4. Alueen kaikkien yksiköiden äanenvoimakkuuden pitäisi olla nyt samalla tasolla.

Jos et saàdä aänenvoimakkuuksia samalle tasolle, LV-SUBin bassoäänenvoimakkuus voi olla liian matala tai liian korkea. (Voit lisātä tai laskea bassoäänenvoimakkuutta manuaalisesti. Kytkin lóytyy LV-SUBin takaosasta.)

Huomio:

• LV-SUBin ja Audio Pron langattomien LV-kaiutinten äanenvoimakkuutta verkossa saadetään samalla kaukosätimellä.
• Manuaaliset oletusasetukset, kuten bassokaiuttimen aanenvoimakkuus ja jakotaajuus, loytyvat LV-SUBin takaosasta.

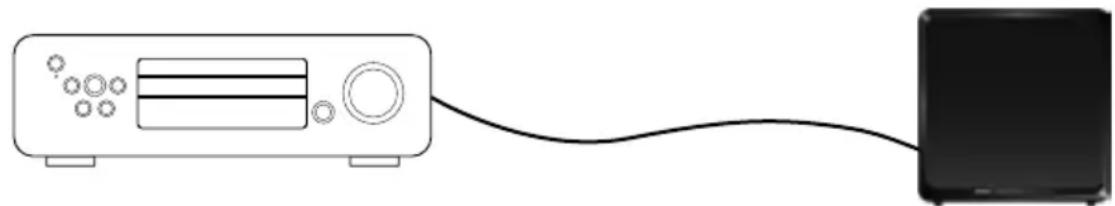

ANALOGINEN YHTEYS STEREOIHIN/VASTAANOTTIMEEN

Voit luoda analogisen yhteyden LV-SUB:sta mihin tahansa sub-ulostulolla varustettuhin stereoihin/ vastaanottimiin. Liitta sub-ulostulo kaapelilla LV-SUB:n takaosan Line In-liitantaan.

Huomio: Jos LV-SUB on liitety kaapelilla, se ei toimi langattomassa vergkossa.

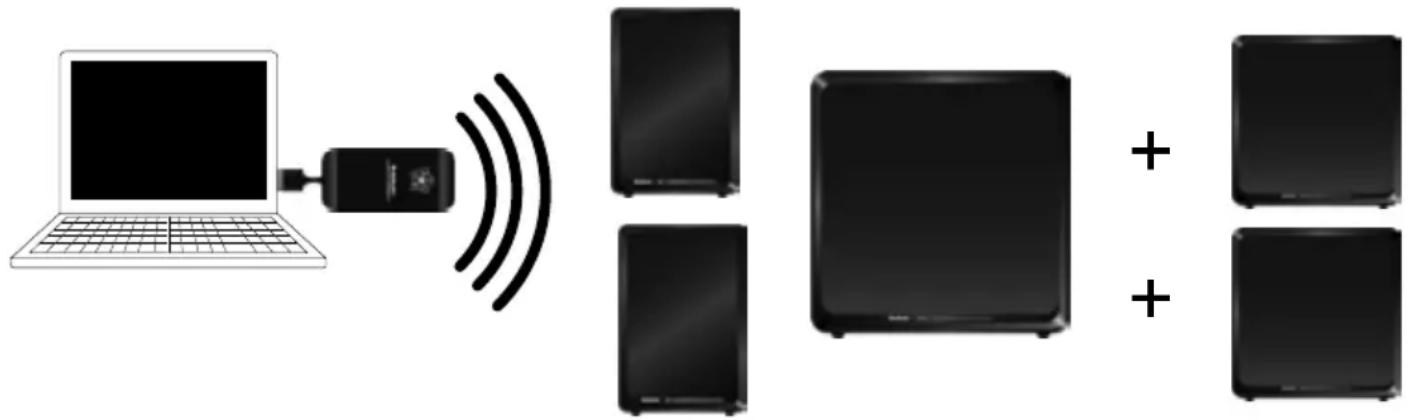

USEAMMAN LV-SUB:N LISAÄMINEN LANGATTOMAAN VERKKOON

Voit lisātā rajattoman märän LV-SUB -bassokaiuttimia verkkoon, kunhan ne on sijoitettu lahettimen toimintaetäisyydelle. Kaikki LV-SUB:t vastaanottavat signaaleja samaa talokoodia käytävistä lahettimista.

Voit käytä useita bassokaiuttimia yhdessä huoneessa tai yksittäisiä bassokaiuttimia useammassa huoneessa.

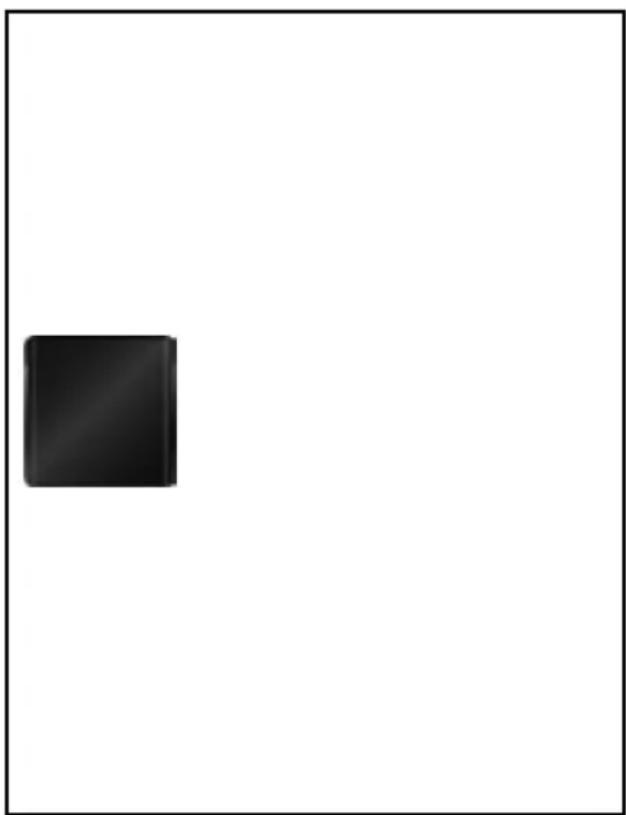

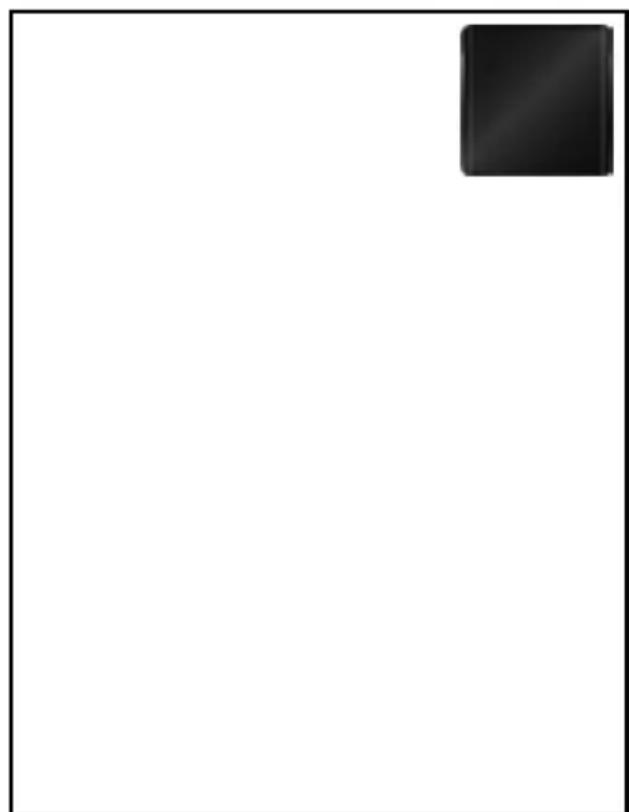

BASSOKAIUTTIMEN SIJOITTAMINEN

LV-SUB:n sijoittaminen on helppoa, sillä se toimii langattomasti. Liitä se virtapistokkeeseen ja sijoita se lahettimen toimintaetäisyydelle.

Bassokaiutin tulisi sijoittaa lahelle seinä tai nurkkaan, jotta bassoänen toisto olisi optimaalinen. Bassokaiuttimen sjoittaminen nurkkaan saattaa tuottaa voimakkaat bassoänet. Kokeile erilaisia paikkoja, jotta lyydat haluamasii bassoänen toiston.

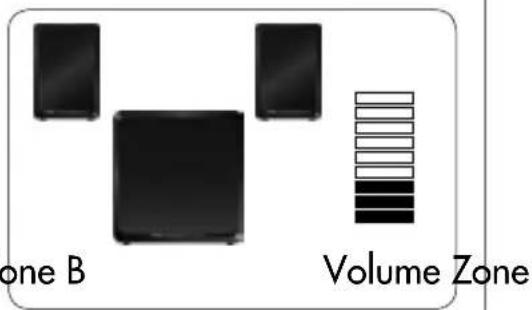

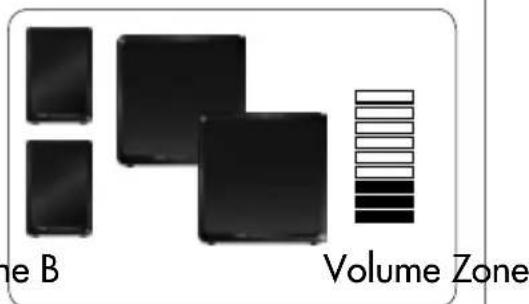

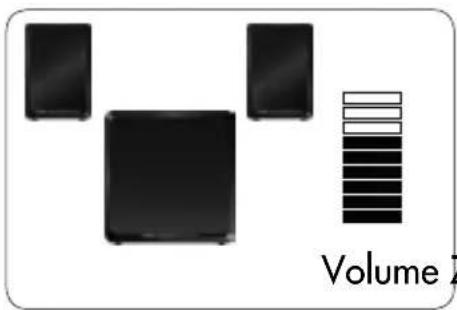

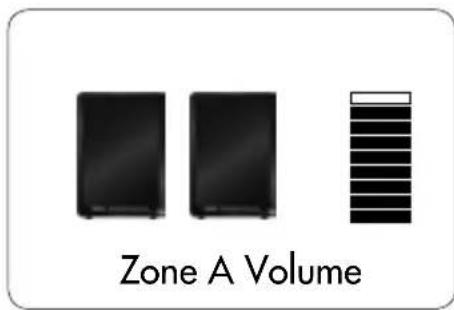

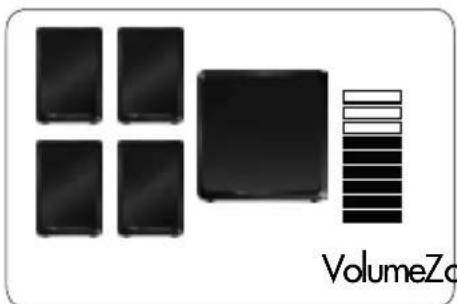

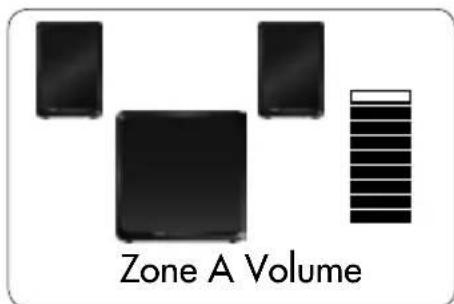

TALOKOODI JA ALUE

Audio Pro -audioverkkoa voidaan laajentaa niin, etta aani kuuluu useassa huoneessa tai etta samassa huoneessa on useita kaiuttimia. Et ehka aina halua samaa aenenvoimakkuutta kaikkin huoneisiin. Voit ratkaista tamin ongelman jakamalla jokaisen talokoodin korkeintaan kolmeksi eri alueeksii. Jokaiselle alueelle voidaan valita omä aenenvoimakkuus. Tastā on hyötyä,Jos haluat esimerkiki siataa tiyn aenenvoimakkuuden olohuoneeseen ja eri aenenvoimakkuuden keittioän. Voit kayttä pelkastäan yhtä tai niin monta LV-SUB:tä kuin haluat. LV-SUB on yksi luonnollinen osa Audio Pro -verkkoa.

TALOKOODI 1
Kaiutin ja lahetin kayttavat
samaa talokoodia.
Esimerkki LV2-kaiuttimella.

TALOKOODI 2
Kaiutin ja lahetin kayttavat
samaa talokoodia.
Esimerkki LV2-kaiuttimella.

Huomaa, etta:

1. Jokainen talokoodi (1, 2 tai 3) voidaan jakaa korkeintaan kolmeen alueeseen (A, B ja C).
2. Voit kayttä rajattoman märän kaiutimia jokaisessa talokoodissa ja niin monta kaiutinta kuin haluat jokaisella alueella. Aluetta ei tarvitse rajata yhteen huoneeseen - se voi olla koko kerros tai osasto (lahettimen toimintaetäisyyden sisällä).

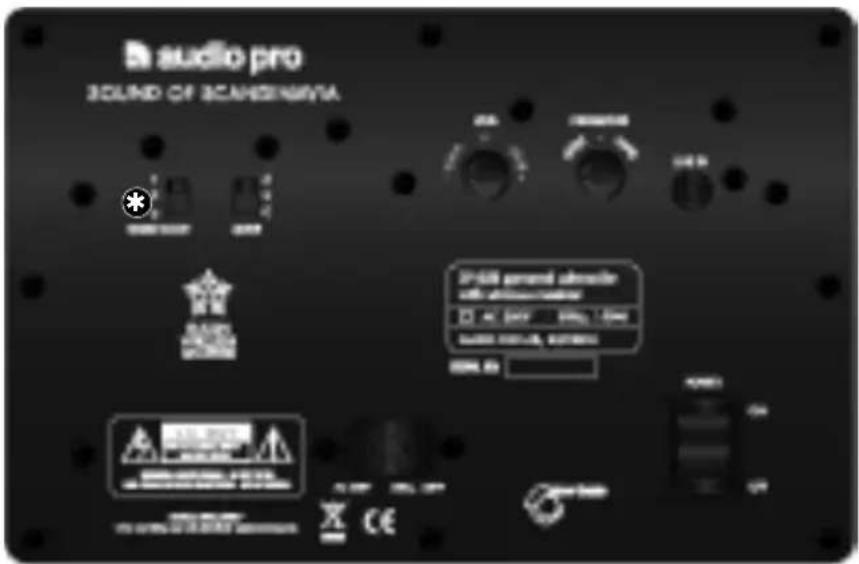

LV-SUB:N TALOKOODIN VAIHTAMINEN

* Talokoodikytkin on LV-SUB:n takapaneelissa.

Aseta sama numero (1, 2 tai 3) kuin TX100-lahettimessä.

Talokoodi voidaan linkittaa kanavaan, Jonka kautta langattomat signaalit lahetetaan.

Musikki voidaan lahettä verkon sisallä samanaikaisesti kolmesta eri audiolähteesta.

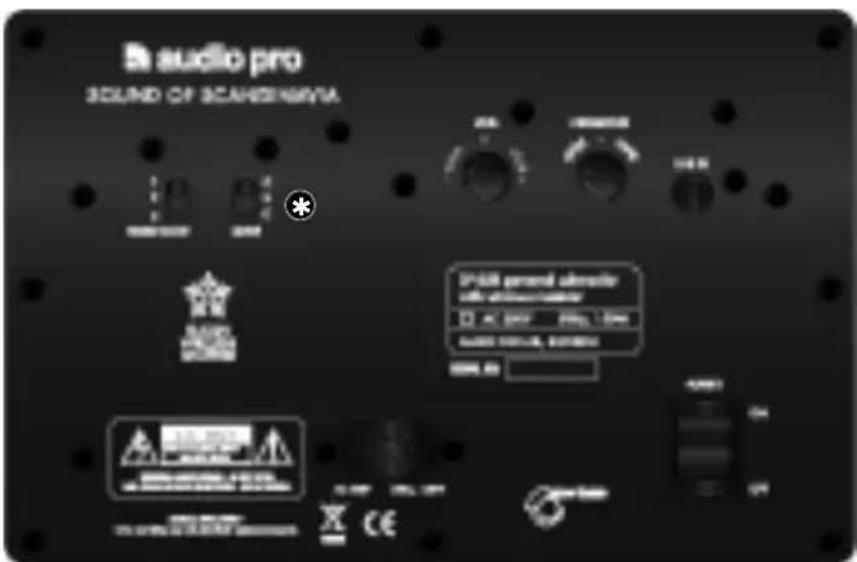

LV-SUB:N ALUEIDEN VAIHTAMINEN

Aluekoodikytkin on LV-SUB:n takapaneelissa.

Aseta sama kirjain (A, B tai C) kuin niissä kaiuttimissa, joiden haluat olevan samalla alueella.

Talokoodi (kanava) voidaan jakaa korkeintaan kolmeen alueeseen. Voit saatj jokaisen alueen aanenvoimakkuutta erikseen samalla kaukosaatimella.

Voit esimeriksi asettaa eri aenenvoimakkuuden keittioon, olohuoneseen ja makuuhuoneeseen.

Kolmiossa oleva salamatunnus osoittaa, etta laitteen sisallä on eristamattomiä kohtia, joiden suuri jinnite saattaa aiheuttaa vaarallisen sahköiskun.

Kolmiossa oleva huutomerkki osoittaa, etta pakkauksssa on erityisen tärkeitä käytö- tai huolto-ohjeita kohteeseen liittyen.

VAROITUS:

ALÄ ALTISTA LAITETTA KOSTEUDELLE, SILLÄ SIITÄ SAATTA AIHEUTUA TULIPALO TAI SÄHKÖISKU.

VAROITUS:

ALA AVAA LAITTEEN KOTELOA, JOTTA VALTYT SAHKOISKULTA. LAITTEEN SISALLA EI OLE KAYTTAJAN HUOLLETAVIA OSIA. HUOLTO-JA KORJAUSTYOT SAA SUORITTAA VAIN VALTUUTETTU HUOLTOPALVELU.

TURVAOHJEITA

1. Lue kaikki oheet.

2. Säilytä ohjekirja.

3. Huomioi kaikki varoitukset.

4. Noudata käytöohjeita.

5. Alä altista laitetta vedelle.

6. Käytä puhistukseen vain kuivaa kangasta.

7. Alä peita jäähdytsaukkoja. Noudata kaikkia valmistajan antamia asennusohjeita.

8. Alä sijoita laitetta lammittimien, lamminilmaventtiin, uuniin, vahvistimien tai muiden lampoa tuottavien laitteiden laheisyyteen.

9. Sijoita virtajohto siten, ettei se ole kulkuvaylallā tai joudu puristuksiin esineiden alle tai niitā vasten. Varmista, ettei pistotulppa, pistorasia eikä virtajohdon liitokset vaurioidu.

10. Käytä ainoastaan valmistajan suosittelemia lisātarvikkeita.

11. Irrota laite sahköverkosta ukkosen ajaksi tai jattaesasi sen pitkaksi ajaksi kayttamattomaksi.

12. Huoltotoimenpiteet saa suorittaa vain valtuutetu huoltopal velu. Toimita laite heti houltoon, jos se vahingoittuu jollakin tavalla. Laite pitäa houltaa, jos sen virtajohto on viottunat, laitteen sisäan on roiskunut nestettä, laitteen sisään on pudonnut jokin esine, laite on altistunut sateelle tai kosuedelle, laite ei toimi normalaillata tavalla tai se on pudonnut.

13. Huoltoa edellytviia vikoja Irrota laite sahkoverkosta ja toimita laite valtuutettuun huoltoliikkeeseen seuraavissa tapauksissa:

A. Laitteen virtajohto tai pistolulppa on vauroitunut,

B. Laitteen sisään on pudonnut esine tai nestettä,

C. Laite on kastunut,

D. Laite ei toimi normalilla tavalla, vaikka noudat kaikkia käyttohjita. Muuta vain käyttohjeen mukaisia asetuksia ja saatöja. Väränlainen käytö voi aiheuttaa laitevikoja, jotka edellyttavat valtuutetulva houltopalvelulta mittavia korjaustoinpiteitä,

E. Laite on pudonnut tai se on vauroitunut muulla tavalla

F. Laite kayttaytye epanormaalilla tavalla tai sen toiminta on muuttunut huomattavasti alkuperaisestä.

1. Esineen tai nesteen joutuminen laitteen sisään
   Alä työnnä mitään esineita laitteen aukkoihin. Ne saattavat osua jännitteellisiin osiiin tai aiheuttaa oikosulun, mikä voi aiheuttaa tulipalon tai sahköiskun. Alä laikytä nestettä laitteen paälle. Alä sijoita maljakkoa tai muuta nisteellä taytetyä astiaa laitteen paälle. Alä sijoita kynttiläa tai muuta palavaa esinetta laitteen paälle.

15. Paristo

Huomioi ymparistonakokohdat ja paikalliset märäykset havittaessä kaytosta pointettua paristoa.

1. Varmista jäahdytysilman riittävi kierto,Jos sijoitat laitteen kirjahyllyyn, laiterakkiin tai muuhun umpinaiseen tilaan. Varaa vahintaan 20 cm tyhjaa tilaa laitteen paalle ja sivuille sekä vahintaan 10 cm laitteen taakse. Laitteen paallølevan tason ja takaseinan valiin tulee jattaa 10 cm tilaa, jotta lammennyit ilma pääsee housemaan sen kautta pois.

2. Verkkolaitetta ja virtajohtoa saa kayttä vain kuivissa sisatiloissa.
