Produkttyp	Aktiv trådlös subwoofer
Varumärke	Audio Pro
Modell	LV Sub
Förstärkare	Klass D 200W
Bas (slaglängd)	20 cm
Frekvensomfång	35 - 100 Hz
Justerbar delningsfrekvens	50 - 90 Hz
Mått (H x B x D)	300 x 300 x 320 mm
Strömförsörjning	Nätström (strömkontakt)
Trådlös överföring	Proprietär, 2,4 GHz-band, räckvidd upp till 20 m (mellan rum), 50 m (inomhus), 100 m (utomhus)
Internt kod (House Code)	3 kanaler (1, 2, 3) valbara
Zoner	3 zoner (A, B, C) valbara
Trådbunden anslutning	Linjeingång (RCA)
Digital signalbehandling (DSP)	Ja
LED-indikator	Blå (anslutning upprättad), Röd (ingen anslutning/viloläge)
Samplingsfrekvens	48 kHz
Strömbrytare på/av	Ja
Fjärrkontroll	Volymkontroll per zon via befintlig Audio Pro-fjärrkontroll
Automatisk nätverksanslutning	Ja (befintligt Audio Pro-nätverk)
Rekommenderad placering	Nära en vägg eller i ett hörn
Underhåll	Rengör med en torr trasa
Säkerhet	Utsätt inte för vatten eller fukt, öppna inte höljet
Reparationsmöjligheter	Kontakta kvalificerad personal
Medföljande tillbehör	Bruksanvisning, strömkabel

Vanliga frågor - LV Sub AUDIO PRO

Hur ansluter jag LV Sub till ett befintligt Audio Pro-nätverk?

Se till att internt kod (House Code) och zon på LV Sub matchar dina andra Audio Pro-högtalare. Anslut subwoofern till ett eluttag; anslutningen upprättas automatiskt.

Vad gör jag om LED-indikatorn på LV Sub är röd?

Röd LED indikerar att ingen trådlös anslutning är upprättad eller att enheten är i viloläge. Kontrollera att sändaren TX100 är påslagen och att intern kod är korrekt inställd.

Hur justerar jag volymen på subwoofern?

Använd Nivå-knappen på baksidan av LV Sub för manuell justering. Du kan även synkronisera volymen med andra högtalare via fjärrkontrollen genom att välja motsvarande zon (A, B eller C).

Kan jag använda LV Sub med en trådbunden stereoanläggning?

Ja. Anslut subwooferutgången på din förstärkare till linjeingången på LV Sub med en RCA-kabel. Observera: i trådbundet läge är subwoofern utesluten från det trådlösa nätverket.

Hur lägger jag till flera LV Sub till det trådlösa nätverket?

Du kan lägga till ett obegränsat antal LV Sub, förutsatt att de är inom räckhåll för sändaren. Ställ in samma interna kod på alla subwoofrar; de tar emot signalerna samtidigt.

Var ska jag placera subwoofern för bästa ljud?

För optimal bas, placera LV Sub nära en vägg eller i ett hörn. Prova olika placeringar eftersom placering i ett hörn kan förstärka basen.

Hur ändrar jag den interna koden (House Code) på LV Sub?

Omkopplaren för intern kod finns på bakpanelen. Ställ in den på samma värde (1, 2 eller 3) som din sändare TX100 eller andra högtalare.

Hur ändrar jag zonen på LV Sub?

Zonomkopplaren finns på baksidan. Välj A, B eller C för att tilldela subwoofern en specifik zon. Varje zon kan ha sin egen volym som styrs via fjärrkontrollen.

Vad gör jag om subwooferns ljud är för svagt eller för starkt jämfört med andra högtalare?

Du kan manuellt justera basvolymen med Nivå-knappen på baksidan. För automatisk synkronisering av nivåer, utför synkroniseringsproceduren som beskrivs i bruksanvisningen (ställ LV Sub-volymen på halv nivå, använd sedan fjärrkontrollen för att justera zonvolymen).

Hur rengör jag LV Sub?

Koppla ur enheten och rengör den med en torr trasa. Använd inte flytande eller slipande rengöringsmedel. Undvik att blockera ventilationsöppningarna.

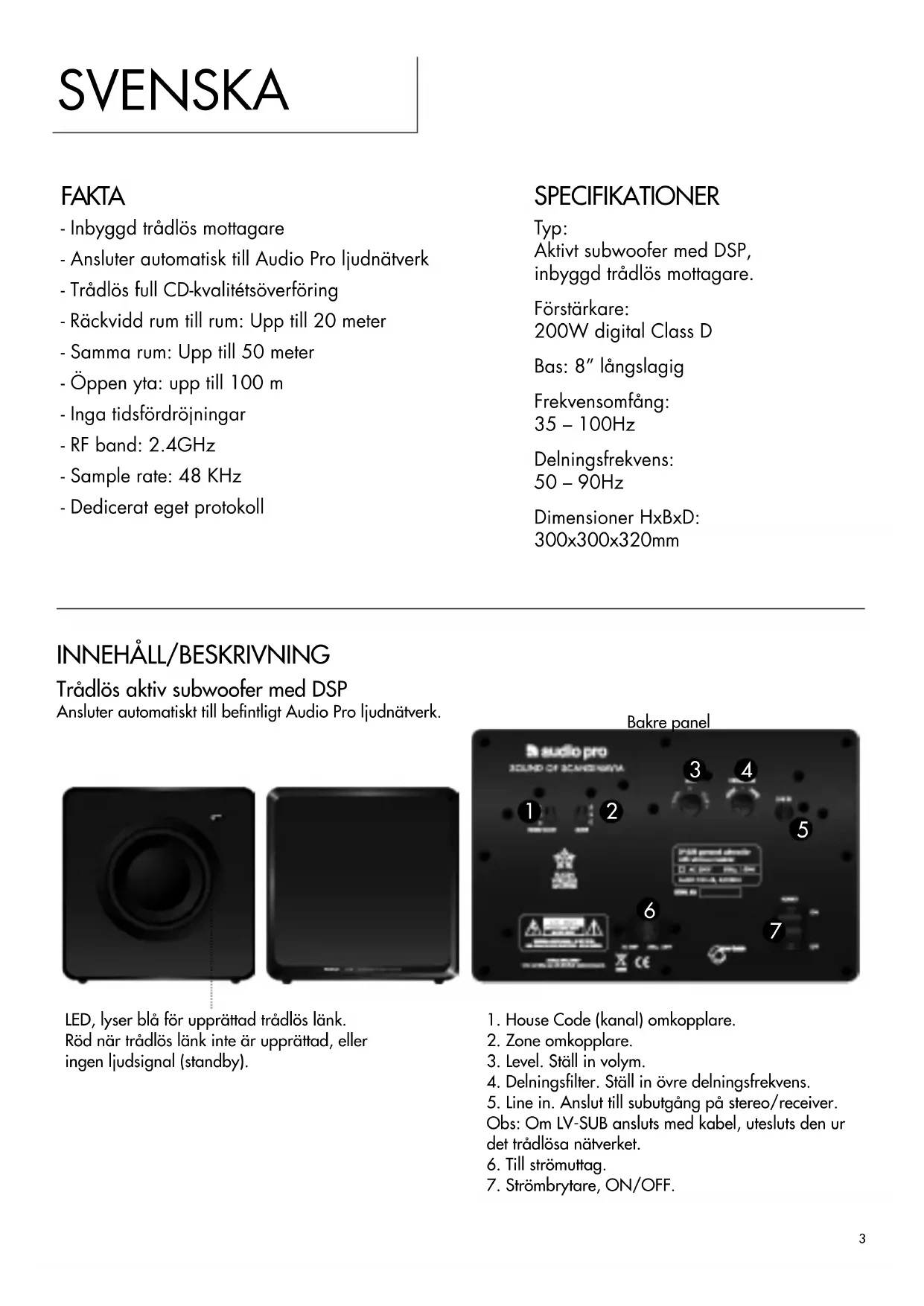

BRUKSANVISNING LV Sub AUDIO PRO

Audio Pro®, Audio Pro logotypen, 'a' symbolen, och ace-bass® ar registrarade varumärken av Audio Pro AB, Sverige. Alla rättigheter reserverade. Audio Pro följer en policy om ständig Produktutveckling. Specifikationer kanalandras utan foregående meddelande.

-Inbyggd tradlos mottagare
- Ansluter automatisk till Audio Pro ljudnätverk
- Trädlös full CD-kvalitätésverföring
- Räckvidd rum till rum: Upp till 20 meter
- Samma rum: Upp till 50 meter
- Oppen yta: upp till 100 m
- Inga tidsfordsrojningar
- RF band: 2.4GHz
- Sample rate: 48 KHz
- Dedicerat eget protokoll

SPECIFICATIONER

Typ:

Aktiv subwoofer med DSP, inbyggd tradlös mottagare.

Förstärkare:

Trådlös aktiv subwoofer med DSP

Ansluter automatiskt till befindigt Audio Pro ljudnätverk.

LED, lyser blä für upprättad trådlös länk.

Röd nar trådlös lank inte ar upprättad, aller ingen ljudsignal (standby).

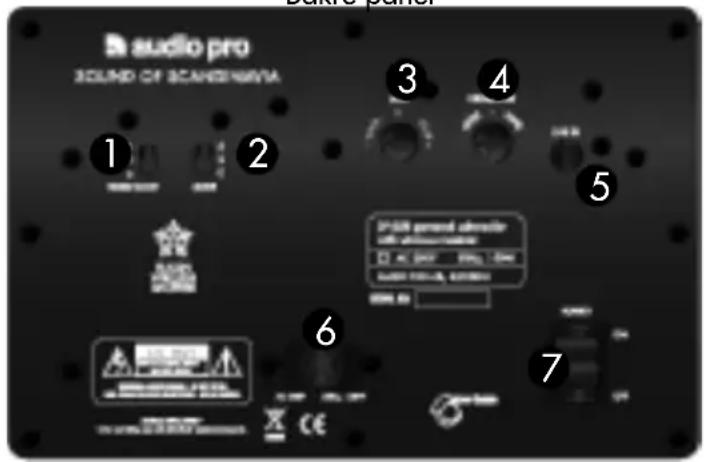

Bakre panel

1. House Code (kanal) omkopplare.
2. Zone omkopplare.
3. Level. Ställ in volym.
4. Delningsfilter. Stoll in övre delningsfrekvens.
5. Line in. Anslut till subutgang pə stereo/receiver. Obs: Om LV-SUB ansluts med kabel, utesluts den ur det tradlosa nataverket.
6. Till strömuttag.
7. Strömbrytare, ON/OFF.

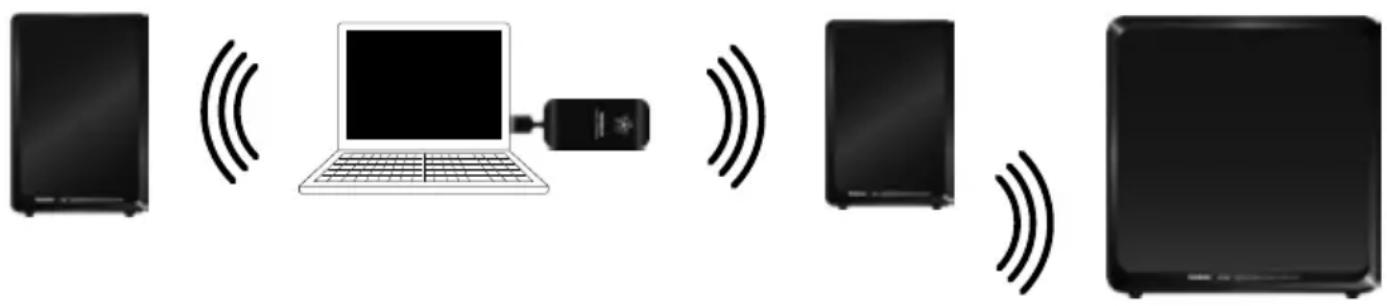

ANSLUTA TILL BEFINTLIGHT AUDIO PRO NÄTVERK

Om du redan har nagan av Audio Pros tradlosa LV-hogtalare och en TX100 tradlos sandare, ansluter sig LV-SUB automatiskt till ditt natverk. Stall in sama House Code och zon som dinaf beintliga LV-hogtalare anvander, och anslut LV-SUB till stromuttag.

FÖRSTA GÄNGEN DU ANSLUTER LV-SUB TILL BEFINTLIIGT NÄTVERK:

For att synkronisera volymnivær sa LV-SUB spelar i somma niva som ovriga hogtalare i somma zon och House Code:

1. Se till att alla högtalare i zonen (A,B eller C), inklusive LV-SUB, ar pascalna och inställda pa samma zon och House Code. (Alla LV-högtalare levereras inställda i zon A.)
2. Ställ Level på baksidan av LV-SUB på mittläge (0).
3. Höj eller sank volymen på fjarrkontrollens Zone volym: A, B aller C.
   (Rikta fjarrkontroll mot mottagande högtalare, t ex LV-2 högtalare.)
4. Nu ar alla volymniværna i zonen synkroniserade.

Om du inte synkroniserar nivaerna kan LV-SUB aterge for lite aller for mycket bas.

(Du kan hoja ellr sanka volmen manuellt paa basen om du onskar mer erer minde bas.

Kontroller hittar du pa baksidan av LV-SUB.)

Notera:

• LV-SUB volym styrs i nätverket med sama fjärrkontroll som Audio Pro tradlösa LV-högtalare.
• Manuella grundinställninger som subwoofer volym och delningsfrekvens hittar du på baksidan av LV-SUB.

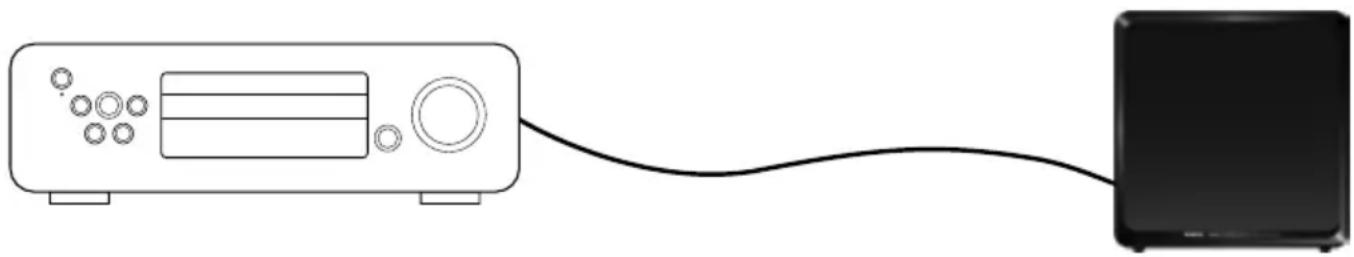

ANSLUTA ANALOGT TILL STEREO/RECEIVER

Du kan ansluta LV-SUB analogt med kabel till stereo/receiver som har sub-utgang.

Anslut med kabel fran sub-utgang till Line In pa baksidan av LV-SUB

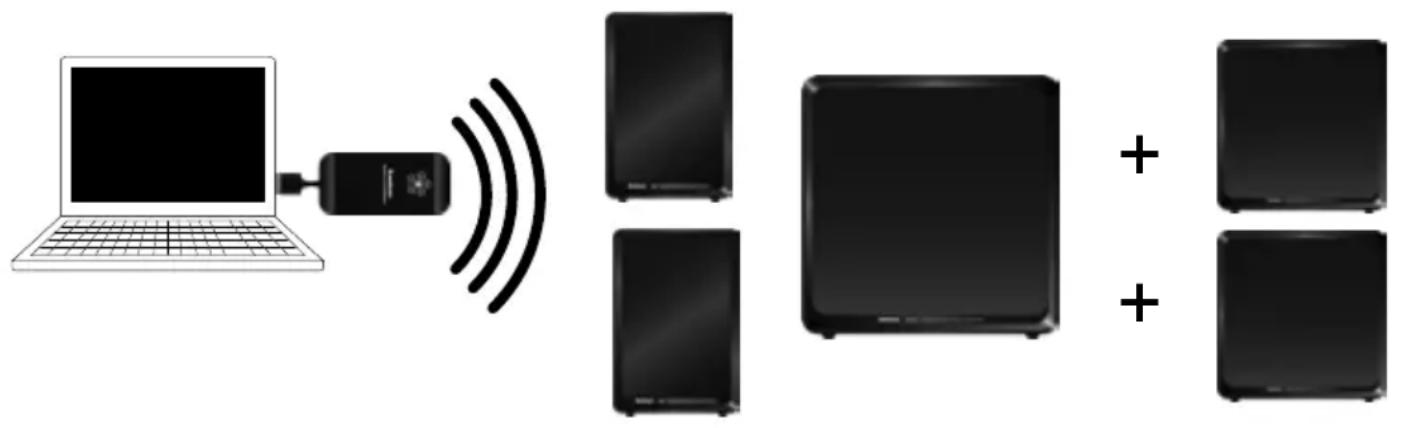

ADDERA FLER LV-SUB TILL TRÄDLÖSA NÄTVERKET

Du kan addera obegransat antal LV-SUB subwooferrs inom sändarens räckvidd.

Alla LV-SUB fãr signal frän sändare med samma House Code.

Du kan ha fler subwoofoers i somma rum, eller subwoofoers i flera rum.

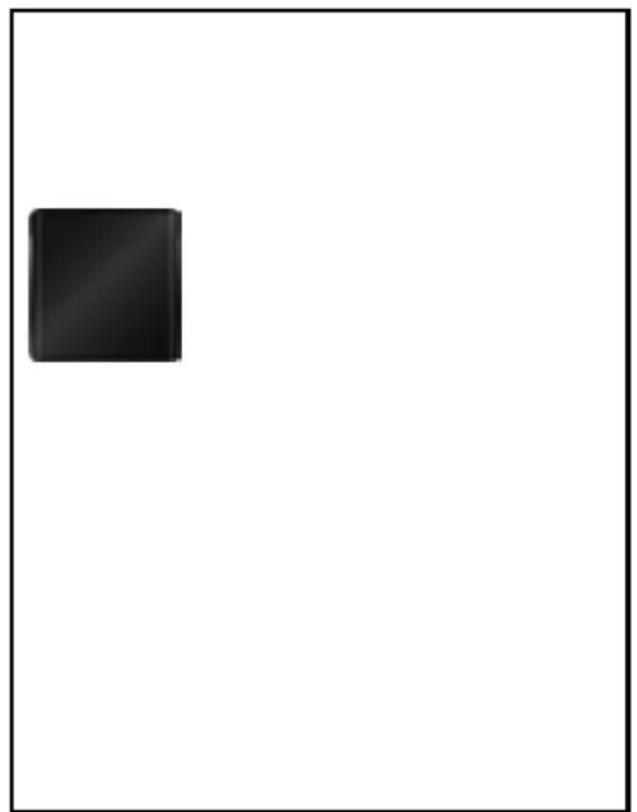

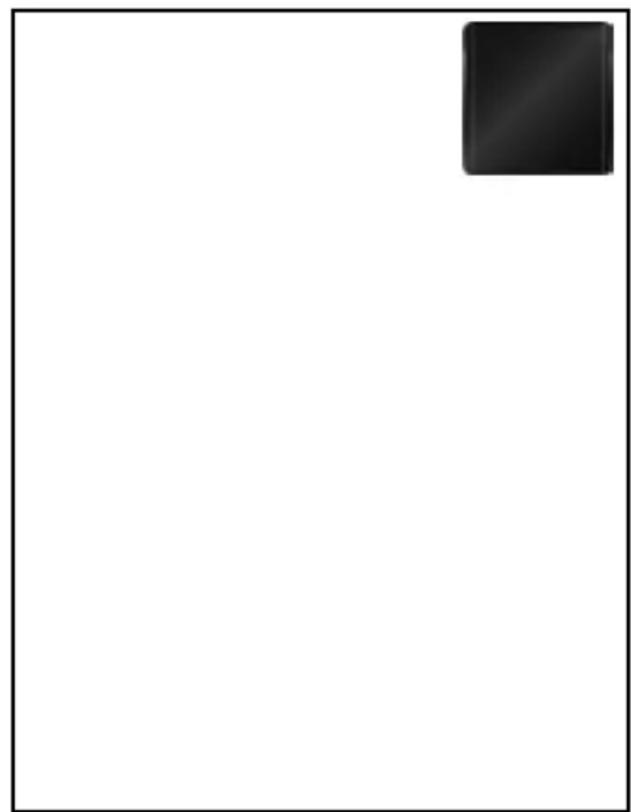

PLACERING AV SUBWOOFER

Då LV-SUB ar trådlös ar placeringen enkel, anslut till strömuttag och placera inom sändarens räckvidd.

For basta basatergivning bor subwoofer placeras nara vagg ell er i horn.

Hornplacering kan ge kraftig bas, sa prova olika platser tills du ar nojd med basatergivningen.

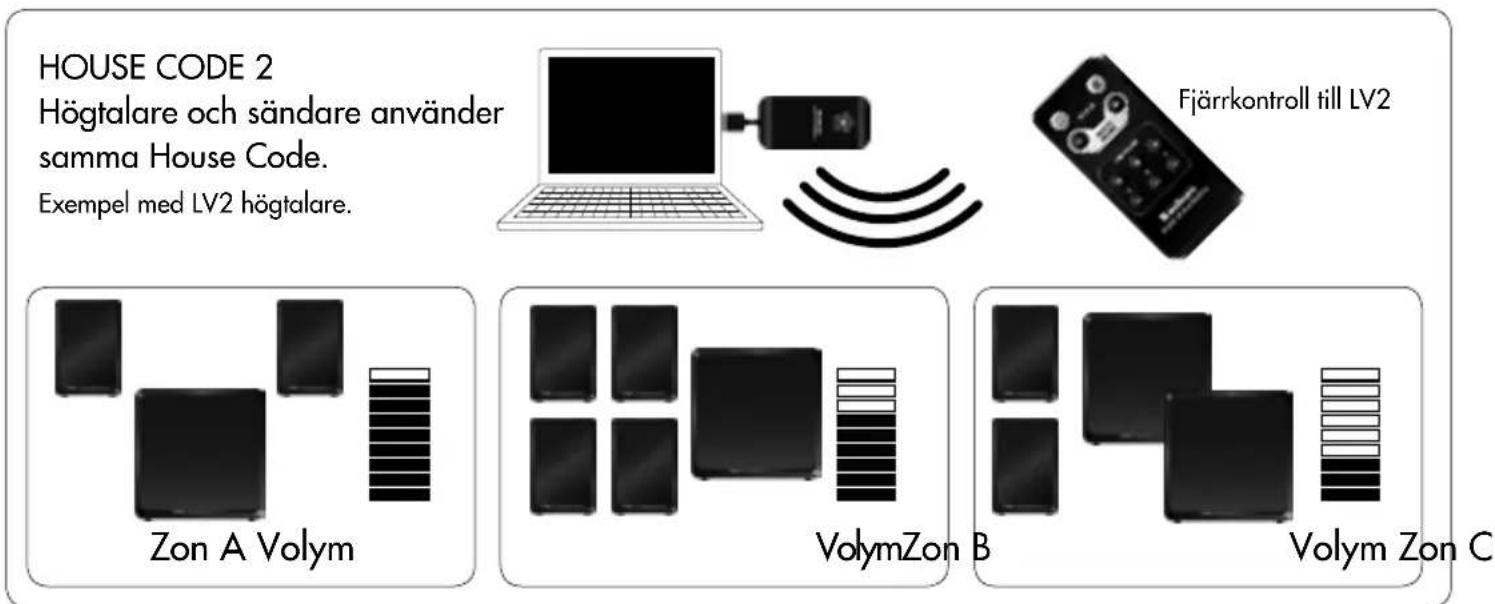

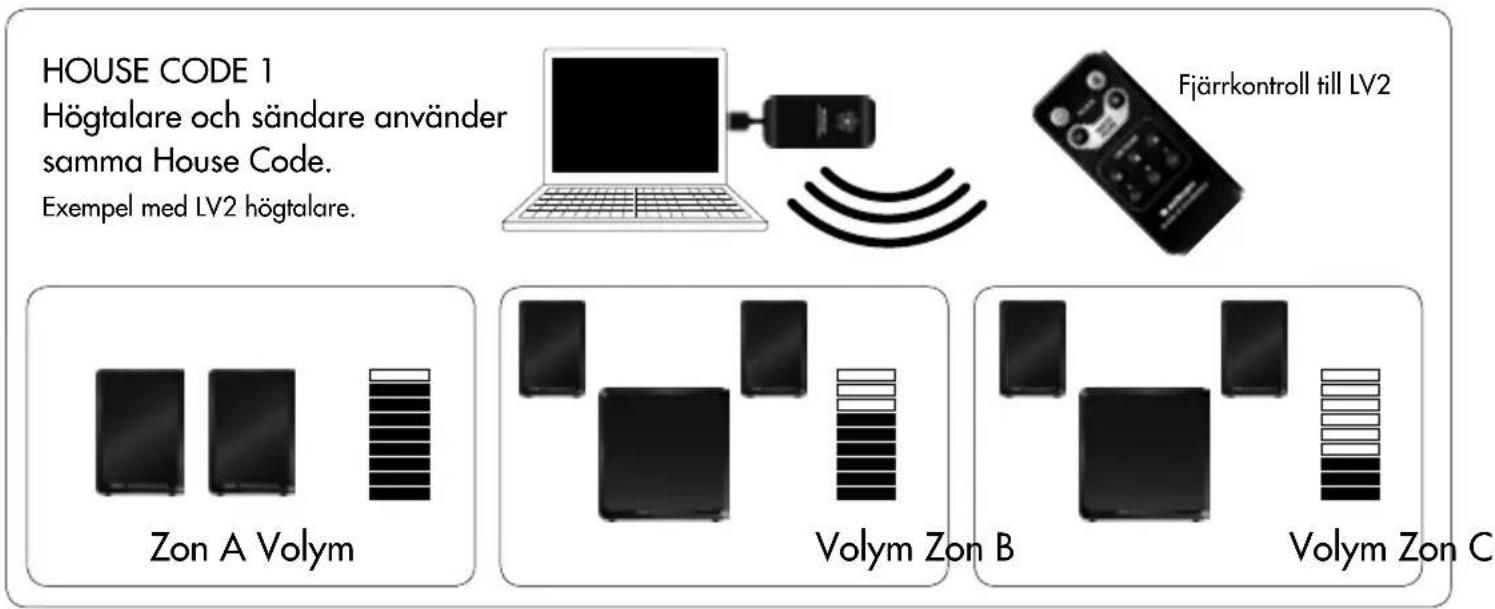

HOUSE CODE OCH ZONE

Audio Pro ljdnätverk kan byggas ut med ljud i flera rum, eller fler högtalare i somma rum. Men du kanske inte alltid vill ha samma volym i alla rum. For att losa detta kan du dela in varje House Code i upp till 3 olica zoner. Varje zon kan ha olica volym. Behändigt om du vill ha en volymnivå i vardagsrummet, och en lagre i t ex koket. Du kan ha hur mxnga LV-SUB du vill i varje zon, eller bara en.

LV-SUB ingår som en naturlig del i Audio Pro nätverket.

Notera:

1. Varje House Code (1, 2 och 3) kan delas i upp till 3 zoner (A, B och C).
2. Du kan ha obegransat antal högtalare på varje House Code, och sä manga du vill i varjezon. Enzon behover inte vara ett rum, det kan vara hela väningsplan eller avdelningar (inom sändarens räckvidd.)

HUR MAN BYTER HOUSE CODE PÅ LV-SUB

På LV-SUB bakre panel finns House Code omkopplare.
Ställ i somma nummer (1, 2 eller 3) som söndaren TX100.
House Code kan liknas med kanal där tradlös signal sönds.
Inom nätverket går det att sönda musik frän 3 olika ljudkällor samtidigt.

HUR MAN BYTER ZON PÅ LV-SUB

På LV-SUB bakre panel finns Zone omkopplare.
Ställ i sama bokstav (A,B eller C) som övriga högtalare du vill ha i samazon.
En House Code (kanal) kan delas in i upp till 3 zoner. Du kan styra volymen individuellt i dessa zoner med fjärrkontroll. Du kan ha en volym i köket, en annan i vardagsrummet, och en tredje i sovrummet.

Den pilforsedda blixtsymbolen i en liksidig triangel ar avsedd att varna anvandaren for forekomsten av oisolerad "farlig spanning" innanfor produktens holje. Spanningen kan vara sa hog att manniskor riskerar att utsattas for elektriska stotar.

Utopstecknet i en liksidig triangel ar avsett att uppmarksa mma anvandaren pa att det finns viktiga instruktioner for bruk och underhall (service) i det referensmaterial som medfoljer utrustingen.

WARNING:

FOR ATT MINSKA RISKEN FOR BRAND ELLER ELEKTRISK STÖT, UTSÄTT INTE PRODUKTEN FÜR REGN ELLER FUKT.

OBSERVERA:

FOR ATT MINSKA RISKEN FOR ELEKTRISKA STOTAR SKA DU EJ AVLAGSNA ENHETENS HOLJE ELLER DEN BAKRE PANELEN. UTRUSTNING INNEHÄLLER INGA KOMPONENTER SOM KAN REPARERAS AV ANVANDAREN. ALL SERVICE SKA UTFÖRAS AV SÄRSKILT UTBILDAD PERSONAL.

VIKTIGA SÄKERHETSFÖRESKRIFTER

1. Läsigenom dessa anvisningar.
2. Spara dessa anvisningar.
3. Respektera samtiga varningar.
4. Folj samtiga anvisningar.
5. Anvand ej Produkten i narheten av vatten.

6. Rengör endast med torr trasa.

7. Blockera ej ventilationsöppningarna. Följ tillverkarens anvisningar nar du installerarprodukten.

8. Installera ejprodukten nara varmekällor sasom element, varmluftsutslapp, spasar erler annan varmealstrande utrustning (texforstarkare).

9. Skydda nàtsladden fran tramp- och klämskador, i synnerhet vid anslutningen till stickkontakten, vid grenuttag och där sladden ar fasi Produkten.

10. Använd endast den extrautrusting och de tillbehör som tillverkaren rekommenderar.

11. Drag ur produits nätkontakt vid öskväder aller dä produits ej används under langre tid.

12. All service skä utforas av särskilt ubildad servicepersonal. Service erfordras dä Produkten har utsatts for skada. Exempel ar skador pa natsladden ell der dess kontakt, att vatska spillts eller frammande foremal kommit in i Produkten, attprodukten utsatts for regn eller fukt, att den inte fungerar normalt eller att den har tappats.

13. Skador som erfordrar service

Drag ut produktens natkontakt ur vagguttaget och lát särskilt utbildad servicepersonal ombesörja service dà nagot av foljande inträffar:

A. Om natsladden aller dess kontakt skadats,
B. Om vatska spillts aller främande foremal kommit in i Produkten,
C. Om Produkten utsats for regn eller vatten,

D. Om Produkten ej fungerar normalt dā den används enigt bra克斯anvisingen. Justera enbart med de reglage som omfattas av bra克斯anvisingen. Felaktig justering med andra reglage kan orsaka skador som ofta fordrar omfattande arbete av särskilt utbildad reparator for att fä utrustingen att fungera normalt igen,

E. Om Produkten har tappats aller skadats på nagot satt, somt F. Om Produkten prestanda forandras patagligt detta indikera behov av service.

1. Införande av foremål och vatska
   Inga som helst foremål fär införas iprodukten genom dess öppningar, eftersom de kan komma i beröring med komponenter som stär under farlig spanning eller orsaka kortslutning, vilket kan välla brand eller elektrisk stöt. Produktken fär ej utsättas for vatskedropp erller stänk. Inga vatskefyllda foremål som t ex blomvaser fär ställas på utrustningen. Placera ej stearinjus aller andra brinnande foremål påprodukten.

15. Batterier

Visa alltid miljohansyn och folj lokala bestammelser vid avfallsshantering av batterier.

1. Se till att det finns tillracklig ventilation om du installerar produits i kringbyggda utrymmen, exemplvis bokhyllor ellr rack. Lamna ett avstand pa 20 cm over och pa omsider om produits och 10 cm bakom den. Bakkanten av hyllplan ellr skiva som ligger narmast ovenfor produits ske dras fram sa att det uppSTAR en glipa pa cirka 10 cm till den bakre plattan aller vaggen. Pa sa vis bildas en utsugslknde kanal dar uppvärmd luft kan stromma upp.
2. Transformatorn och el sladden forenna produit an endast avsedd for inomhus bruk.
