GEBRUIKSAANWIJZING 51237 MEDISANA

Symbool voor het laten ontsnappen van lucht

Display van datum/tijd

Aanduiding van de systolische druk

Aanduiding van de diastolische druk

Aanduiding van de polsslag

Geheugenplaats-nummer FIN

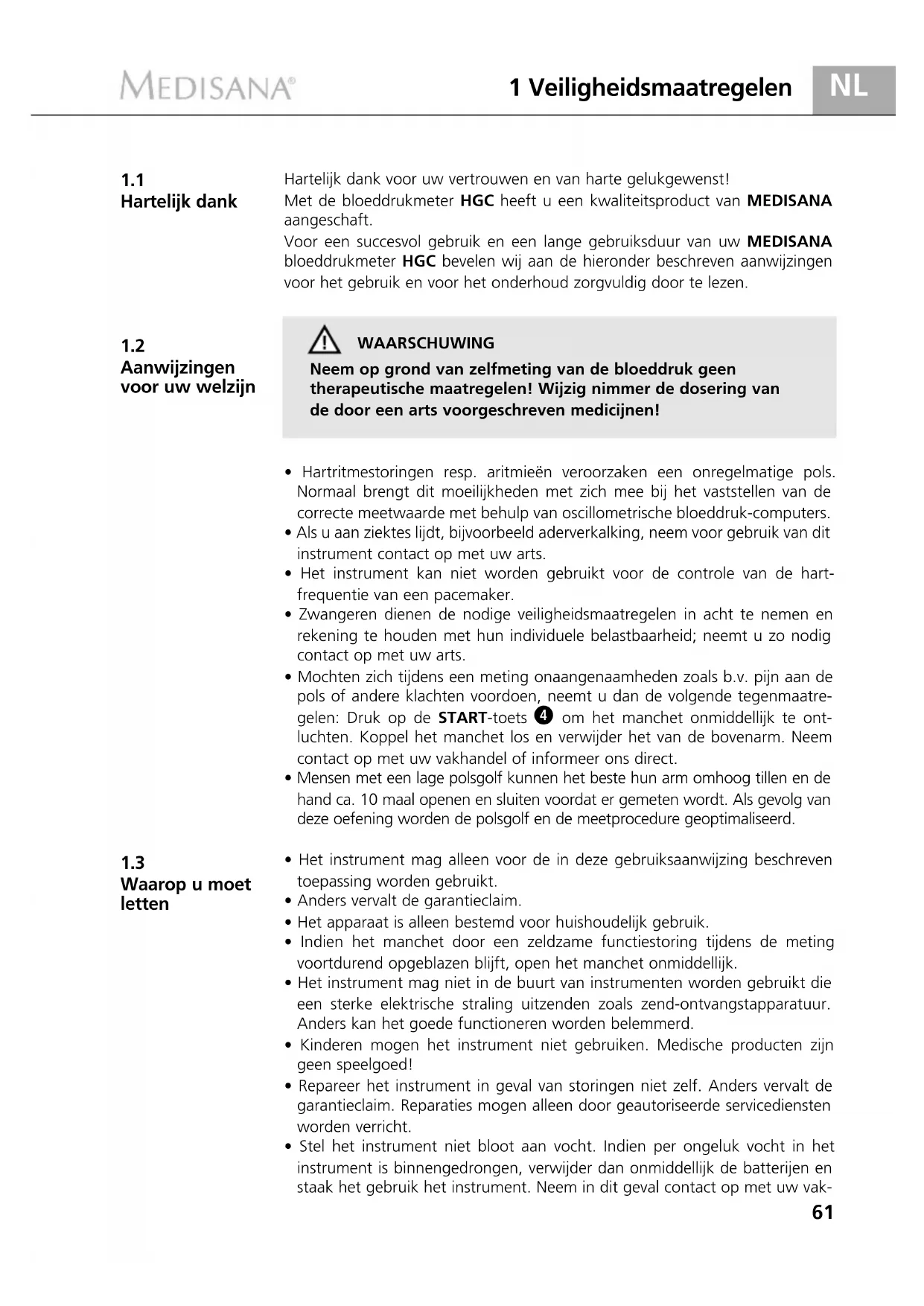

1 Veiligheidsmaatregelen

Waarop u moet letten

Aanwijzingen voor uw welzijn Hartelijk dank voor uw vertrouwen en van harte gelukgewenst! Met de bloeddrukmeter HGC heeft u een kwaliteitsproduct van MEDISANA aangeschaft. Voor een succesvol gebruik en een lange gebruiksduur van uw MEDISANA bloeddrukmeter HGC bevelen wij aan de hieronder beschreven aanwijzingen voor het gebruik en voor het onderhoud zorgvuldig door te lezen.WAARSCHUWINGNeem op grond van zelfmeting van de bloeddruk geen therapeutische maatregelen! Wijzig nimmer de dosering van de door een arts voorgeschreven medicijnen!• Hartritmestoringen resp. aritmieën veroorzaken een onregelmatige pols.Normaal brengt dit moeilijkheden met zich mee bij het vaststellen van decorrecte meetwaarde met behulp van oscillometrische bloeddruk-computers. • Als u aan ziektes lijdt, bijvoorbeeld aderverkalking, neem voor gebruik van ditinstrument contact op met uw arts.• Het instrument kan niet worden gebruikt voor de controle van de hart-frequentie van een pacemaker.• Zwangeren dienen de nodige veiligheidsmaatregelen in acht te nemen enrekening te houden met hun individuele belastbaarheid; neemt u zo nodigcontact op met uw arts.• Mochten zich tijdens een meting onaangenaamheden zoals b.v. pijn aan depols of andere klachten voordoen, neemt u dan de volgende tegenmaatre-gelen: Druk op de START-toets om het manchet onmiddellijk te ont-luchten. Koppel het manchet los en verwijder het van de bovenarm. Neemcontact op met uw vakhandel of informeer ons direct. • Mensen met een lage polsgolf kunnen het beste hun arm omhoog tillen en dehand ca. 10 maal openen en sluiten voordat er gemeten wordt. Als gevolg vandeze oefening worden de polsgolf en de meetprocedure geoptimaliseerd.• Het instrument mag alleen voor de in deze gebruiksaanwijzing beschreventoepassing worden gebruikt.• Anders vervalt de garantieclaim.• Het apparaat is alleen bestemd voor huishoudelijk gebruik.• Indien het manchet door een zeldzame functiestoring tijdens de metingvoortdurend opgeblazen blijft, open het manchet onmiddellijk.• Het instrument mag niet in de buurt van instrumenten worden gebruikt dieeen sterke elektrische straling uitzenden zoals zend-ontvangstapparatuur.Anders kan het goede functioneren worden belemmerd.• Kinderen mogen het instrument niet gebruiken. Medische producten zijngeen speelgoed!• Repareer het instrument in geval van storingen niet zelf. Anders vervalt degarantieclaim. Reparaties mogen alleen door geautoriseerde servicedienstenworden verricht.• Stel het instrument niet bloot aan vocht. Indien per ongeluk vocht in hetinstrument is binnengedrongen, verwijder dan onmiddellijk de batterijen enstaak het gebruik het instrument. Neem in dit geval contact op met uw vak-62 1 Veiligheidsmaatregelen / 2 Wetenswaardigheden

• Als u de bloeddrukmeter aan derden doorgeeft, dient u beslist deze ge- bruiksaanwijzing mee te geven. Vergelijk de verpakkingsinhoud met de hieronder beschreven onderdelen.

• 1 gebruiksaanwijzing Het verpakkingsmateriaal kan opnieuw worden gebruikt of gerecycled. Zorg ervoor dat het gebruikte verpakkingsmateriaal bij de daarvoor bestemde af- valverwerking terechtkomt. Indien u tijdens het uitpakken transportschade constateert, neem dan direct contact op met uw leverancier. WAARSCHUWING Let er op dat het verpakkingsmateriaal niet in handen komt van kinderen. Zij kunnen er in stikken! Bloeddruk is de druk die door elke hartslag in de vaten ontstaat. Wanneer het hart samentrekt (= systole) en bloed naar de arteriën pompt, leidt dit tot het stijgen van de druk. De hoogste waarde van deze druk wordt systolische druk genoemd en gedurende een bloeddrukmeting als eerste waarde gemeten. Wanneer de hartspier verslapt om nieuw bloed op te nemen, neemt ook de druk af in de arteriën. Wanneer de vaten ontspannen zijn, wordt de tweede waarde - de diastolische ´druk gemeten. De HGC is een bloeddrukmeter, die bestemd is voor bloeddrukmeting op de pols. De meting wordt door een microprocessor bestuurt die met behulp van een druksensor de drukschommelingen analyseert die via de arterie ontstaan door het opblazen en aflaten van de bloeddrukmanchet. MEDISANA beschikt over meerjarige ervaringen op het gebied van de bloeddrukmeting. De hoge nauwkeurigheid van het meetprincipe van het MEDISANA–instrument blijkt uit klinische onderzoeken die volgens interna- tionale standaards zijn doorgevoerd. Een belangrijk argument voor de bloed- drukmeting thuis is het feit dat de meting in de bekende omgeving en onder ontspannen omstandigheden wordt verricht. Bijzonder veelzeggend is de zogenoemde 'basiswaarde' die 's morgens direct na het opstaan en vóór het ontbijt wordt gemeten. De bloeddruk kan het beste altijd op dezelfde tijdstip en onder dezelfde omstandigheden worden gemeten. Hierdoor wordt de vergelijkbaarheid van de resultaten gewaarborgd en een aanvankelijke bloeddrukziekte kan tijdig worden vastgesteld. Indien een verhoogde bloeddruk over een langere periode niet wordt ontdekt, stijgt de kans op een aantal hart-bloedsomloopziektes.

Wat betekent bloeddruk?

Hoe werkt de meting?

Waarom is het zinvol om de bloeddruk thuis te meten?63

2 Wetenswaardigheden VANDAAR ONZE TIPMeet uw bloeddruk dagelijks en regelmatig, zelfs als uw geen ongemakken heeft. In de tabel hieronder zijn de richtwaarden aangegeven voor hoge en lagebloeddruk zonder inachtneming van de leeftijd. Deze beoordelingsschaal voorde bloeddruk voldoet aan de richtlijnen van de Wereldgezondheidsorganisatie(WHO).Lage bloeddruk Normale bloeddruk(groene displaygebied

systolisch <100 systolisch 100 – 139diastolisch <60 diastolisch 60 – 89Vormen van verhoogde bloeddrukgering verhoogde gemiddeld verhoogde sterk verhoogde bloeddruk bloeddruk bloeddruk (gele (oranje (rode displaygebied ) displaygebied ) displaygebied

systolisch 140 – 159 systolisch 160 – 179 systolisch >_180diastolisch 90 – 99 diastolisch 100 – 109 diastolisch >_110WAARSCHUWINGTe lage bloeddruk betekent net zo’n gezondheidsrisico als hogebloeddruk! Aanvallen van duizeligheid kunnen leiden tot gevaarlijke situaties (b.v. op trappen of in het verkeer)!Er zijn vele factoren die de bloeddruk kunnen beïnvloeden. De waardenworden met nadruk beïnvloedt door zwaar lichamelijk werk, angst, stress of detijdstip van de meting. De persoonlijke bloeddrukwaarden zijn over een dag enover een jaar gerekend aan sterke schommelingen onderhevig. Bij patiëntenmet verhoogde bloeddruk zijn deze schommelingen bijzonder ontwikkeld.Normaal wordt de bloeddruk tijdens lichamelijke inspanningen het meestverhoogd en 's nachts tijdens het slapen het meest verlaagd.• Meet meermalen uw bloeddruk, sla de resultaten op en vergelijk de dezevervolgens onder elkaar. Trek geen conclusie opgrond van een enkelresultaat.• Uw bloeddrukwaarden dienen altijd door een arts te worden beoordeeld dievertrouwd is met uw medische voorgeschiedenis. Als u het instrumentregelmatig gebruikt en de waarden registreert voor uw arts, informeer danuw arts regelmatig over het verloop.• Houd tijdens bloeddrukmetingen rekening ermee dat de dagelijkse waardenvan vele factoren afhankelijk zijn. Factoren zoals roken, alcohol, medicijnenen lichamelijk werk beïnvloeden de meetwaarden op verschillende manier.• Meet uw bloeddruk voor de maaltijden.• Rust minstens 5 minuten voordat u uw bloeddruk meet.

Bloeddruk- classificatie

Bloeddruk- schommelingen

Beïnvloeding en analyse van de metingen64 2 Wetenswaardigheden / 3 Voor het Gebruik

• Neem, als u een buitengewone (te hoge of te lage) systolische of diastolischewaarde van de meting constateert, hoewel het instrument op de juistemanier is gebruikt, contact op met uw arts, indien deze waarde ook na eenaantal metingen blijft verschijnen. Dit geldt ook voor de zeldzame gevallendat door een onregelmatige of zeer zwakke pols de meting wordtverhinderd.Inleggen: Opent u het batterijenvak aan de onderkant van het apparaatmet een lichte druk terwijl u gelijktijdig trekt bij het pijltjessymbool. Legt u detwee bijgeleverde batterijen (type AAA LRO3) erin. Controleer of de batterijenin de juiste richting zijn geplaatst (zie de afbeelding in de batterijruimte). Zet hetbatterijdeksel weer op het instrument en druk dit in positie totdat het hoorbaarvastklikt. Verwijderen: Vervang, wanneer het batterijsymbool op het display ver- schijnt, de batterijen door nieuwe. Na het plaatsen van de batterijen geeft hetdisplay de datum en tijd (vooraf ingesteld) aan. Stelt u nu datum en tijd in, zoals onder 3.2 Datum en tijd instellen is beschreven. Denkt u er s.v.p. om, dat u iedere keer als u er nieuwe batterijen heeft ingezet de datum en tijd opnieuwmoet instellen. De meetresultaten van tot dusver blijven opgeslagen. VEILIGHEIDSAANWIJZINGEN T.A.V. DE BATTERIJ• Uit de buurt van kinderen houden! • Niet kortsluiten!• Niet oplaadbaar! • Niet in het vuur gooien!• Gooi gebruikte batterijen en accu’s niet bij het huisvuil, maar breng deze naar de daarvoor bestemde afvalverwerking of naar uw elektrawinkelier. 1. Datum en tijd kunt u instellen, als het apparaat uitgeschakeld is. Druktegelijk op de START-toets en de MEM-toets . De knipperende aan-duiding van de maand verschijnt in het display. Om het nummer van demaand te wijzigen, moet u net zolang op de MEM-toets drukken, tothet gewenste cijfer verschijnt. Als u de MEM-toets ingedrukt houdt, verschijnen de cijfers snel doorlopend. Als u verder drukt op de START- toets , knipperen na elkaar de cijfers voor maand, dag, uur en minuut. Om de aangegeven waarden te veranderen, dient u op de MEM-toets

te drukken.2. Nadat u de vijfde maal op de START-toets hebt gedrukt, houden decijfers in het display op met knipperen. De tijdinstelling is afgesloten.3. Als u de batterijen vervangt, moet u datum en tijd opnieuw instellen.De taalfunctie kunt u instellen, als het apparaat is uitgeschakeld, d.w.z alleendatum en tijd aangeeft. Druk op de MEM-toets , en houdt u die vast tot deaanduiding van de ingestelde taal (b.v. L1) in het display verschijnt. L1 = Engels L3 = Spaans L5 = Frans L2 = Duits L4 = Nederlands L6 = Italiaans L0 = taalfunctie uitgeschakeld

Taalfunctie instellen

Het inleggen / verwijderen van de batterijen

Het instellen van de datum en de tijd65

3 Voor het Gebruik / 4 Het Gebruik Het apparaat kondigt de ingestelde taal aan en springt, wanneer u de MEM- toets ingedrukt houdt, in aanduiding en aankondiging naar de eerstvol- gende taal. U kunt de ingestelde taal wijzigen door de MEM-toets

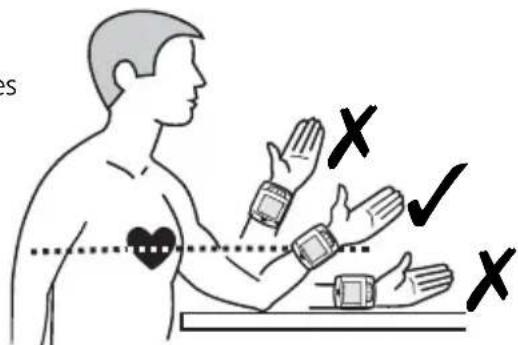

los telaten, zodra de door u gewenste taal wordt aangegeven c.q. aangekondigd.De ingestelde geluidssterkte, aangegeven door de knipperende balk, is tewijzigen, door opnieuw op de MEM-toets te drukken en die ingedrukt tehouden, tot de gewenste geluidssterkte aangegeven wordt - hoe hoger debalk, hoe hoger de geluidssterkte. De balk houdt op te knipperen, en het dis-play springt weer in de tijdsaanduiding.Brengt u de schone manchet op de linker onbedekte pols aan, met de handpalm naar boven.De afstand tussen manchet en handpalm moet ca. 1 cm bedragen.Bindt u de klittenband vast om uw pols, echter niet te vast, om het meetresultaat niet te verstoren.• Neemt u tijdens de meting ergens plaats.• Ontspan uw arm en steun deze losjes bijv. op een tafel.• Tilt u de pols zo hoog op, dat de drukmanchet zich op harthoogte bevindt.• Blijf rustig tijdens de meting: beweeg en spreek niet, omdat hierdoor de meetresultaten worden beïnvloed. Het bevestigenvan de drukmanchet De correcte meetpositieca. 1 cm

✗66 4 Het Gebruik / 5 Geheugen

Het weergeven van de opgeslagen waarden

Het uitschakelen van het instrument

Het meten van de bloeddruk

1. Schakel het apparaat in, door op de START-toets

te drukken.2. Als er op de START-toets wordt gedrukt, is er een pieptoon te horenen alle tekens verschijnen in het display. Door deze test wordt de volledig-heid van de meldingen getest. Het display toont de waarden van delaatste meting. Als de taalfunctie is ingeschakeld, worden de meldingen inde ingestelde taal gedaan. Als er nog geen meting is verricht, verschijnener naast tijd en datum alleen maar nullen.

3. Het apparaat is klaar voor de meting, er verschijnt het cijfer 0, als de

taalfunctie is ingesteld wordt het begin van de meting aangekondigd.Automatisch pompt het de manchet langzaam op, om uw bloeddruk temeten. Tijdens het oppompen verandert de drukaanduiding voortdurend.4. Het apparaat pompt de manchet net zo lang op tot er een druk is bereiktdie voldoende is voor de meting. Daarna laat het apparaat langzaam delucht uit de manchet ontsnappen en voert het de meting uit.5. Als de meting beëindigd is, wordt de manchet ontlucht. De systolischeen de diastolische bloeddruk evenals de polsslagwaarde met het polssym-bool verschijnen in het display . Overeenkomstig de bloeddruk-classificatie volgens de WHO (zie p. 63) knippert de bloeddrukindicator naast de bijbehorende gekleurde balk. Als de taalfunctie ingesteld isworden de meetresultaten in de ingestelde taal aangekondigd. 6. De gemeten waarden worden automatisch opgeslagen. In het geheugenkunnen maximaal 60 meetwaarden met tijd en datum worden opgeslagen.Het apparaat beschikt over een automatische uitschakeling. Als er niet meer opeen toets wordt gedrukt, schakelt het apparaat na een minuut automatisch uit.Het apparaat kan ook met de START-toets worden uitgeschakeld.De tijd en de datum worden voortdurend in het display aangeduid.U kunt in het geheugen van uw bloeddrukmeter maximaal 60 metingen(bloeddruk en pols met tijd en datum) opslaan. De meetwaarden worden auto-matisch opgeslagen. Voor het oproepen van de opgeslagen meetwaardendrukt u op de MEM-toets . De opgeslagen gegevens verschijnen in hetdisplay. Eerst verschijnt het aantal bezette geheugenplaatsen. Dan wordende waarden van de laatst opgeslagen meting inclusief de knipperende bloed-drukindicator aangegeven.Als de taalfunctie is geactiveerd, kondigt het apparaat het geheugenplaats-nummer aan, samen met de opgeslagen bloeddruk- en polsslagwaarden en debeoordeling van de bloeddruk volgens de schaal van de richtlijnen van deWereld Gezondheids Organisatie (zie p. 63).Verder drukken op de MEM-toets geeft de meetwaarden van daarvoor aan.Als u bij de laatste invoer bent gekomen en u niet op een toets drukt, schakelthet apparaat in de geheugenafroepmodus na ca. 120 seconden automatisch uit.Door te drukken op de START-toets kunt u de geheugenoproepmodus teallen tijde verlaten en het apparaat tegelijk uitschakelen.Als alle 60 de geheugenplaatsen bezet zijn, wordt er een nieuw gemetenwaarde opgeslagen, terwijl de oudste waarde gewist wordt.67

Wissen van het geheugen

Problemen en Oplossingen Als u zich in de geheugenoproepmodus bevindt, drukt u ca. 8 seconden op de MEM-toets en houdt u die vast. Na drie pieptonen worden alle opgeslagenmeetwaarden automatisch gewist. In het display worden in plaats van de meet-waarden alleen nullen aangegeven.In het display verschijnt het symbool voor batterijen vervangen• De batterijen zijn te zwak of leeg. Vervangt u alle de batterijen door nieuwe1,5 V batterijen van type AAA LR03.Er worden ongewone meetwaarden aangegeven• De manchet is verkeerd aangelegd of niet goed aangetrokken. Legt u demanchet goed aan en trekt u hem vast.• U heeft uzelf of het apparaat tijdens de meting bewogen. Houdt u zichrustig, beweegt u uw arm en het apparaat niet.• U heeft een onregelmatige pols. Bij een slechts licht onregelmatige polsherhaalt u de meting. Voor patiënten met een sterk onregelmatige pols is hetapparaat niet geschikt.• U hebt tijdens de meting gesproken, bent nerveus of opgewonden. Spreektu niet en ademt u twee- à drie maal diep in en uit, om u te ontspannen.• U heeft niet de correcte zithouding ingenomen. Neemt u de juiste houdingin voor het meten.• Bij het oppompen of tijdens het meten heeft zich een storing voorgedaan.Herhaalt u de meting.In het display verschijnt “EE”• Het apparaat heeft niet voldoende opgepompt. Herhaalt u de meting.• Bij het oppompen of tijdens het meten heeft zich een storing voorgedaan.Herhaalt u de meting.Het display laat niets zien of blijft staan• Er zijn geen batterijen ingelegd of ze zijn er verkeerd ingelegd of ze zijnhelemaal leeg. Legt u er batterijen in, controleert u de positie van de batte-rijen of vervangt u ze door nieuwe.• Het gaat om een defect of een bedrijfsstoring. Haalt u een poosje de batte-rijen er uit en zet u ze er weer in.Als de foutmelding zich bij opnieuw meten weer voordoet, kuntu zich met het servicecenter in verbinding stellen.68 6 Diversen

Richtlijnen / Normen

• Verwijder altijd eerst de batterijen voordat u het instrument reinigt.

• Gebruik geen agressieve reinigingsmiddelen of sterke borstels.

• Reinig het instrument met een zachte met neutraal reinigingsmiddel bevochtigde doek. Gebruikt u in geen geval scherpe reinigingsmiddelen of alcohol.

• In het instrument mag geen water binnendringen. Gebruik het instrument pas nadat het volledig droog is.

• Verwijder de batterijen uit het instrument, als het over een langere periode niet wordt gebruikt. Anders kunnen de batterijen leeglopen.

• Stel het instrument niet bloot aan direct zonlicht, beveilig het tegen vuil en vochtigheid.

• Het manchet mag alleen opgeblazen worden als het op de bovenarm is bevestigd.

• Bergt u het apparaat bij voorkeur op in de bewaarbox die bij de aankoop heeft gekregen, en bewaart u het op een schone en droge plaats.

• Meettechnische controle (geldt voor bedrijfsmatig gebruik): Het instrument is door de fabrikant gekalibreerd voor een gebruiksduur van twee jaar. De meettechnische controle is bij industrieel gebruik uiterlijk alle twee jaar vereist. De controle kan tegen betaling en overeenkomstig de Duitse “Medizinprodukte-Betreiber Verordnung” (voorschriften voor ex- ploitanten van medische producten) door een daartoe bevoegd persoon of een geautoriseerde verpleeginstelling worden uitgevoerd. Dit apparaat mag niet samen met het huishoudelijk afval worden aangeboden. Iedere consument is verplicht, alle elektrische of elektronische apparaten, ongeacht of die schadelijke stoffen bevatten of niet, bij een milieudepot in zijn stad of bij de handelaar af te geven, zodat ze op een milieu- vriendelijke manier kunnen worden verwijderd. Haal de batterijen uit het apparaat voordat u het apparaat verwijdert. Gooi gebruikte batterijen niet bij het huisvuil, maar breng deze naar de daarvoor bestemde afvalverwerking of lever deze in bij een speciaal daarvoor bestemd inzamelstation bij de supermarkt of elektrawinkelier. Wendt u zich betreffende het afvalbeheer tot uw gemeente of handelaar. Deze bloeddrukmeter voldoet aan de eisen van de EU-norm voor niet- invasieve bloeddrukmeters. Hij is volgens EG-richtlijnen gecertificeerd en van het CE-teken (conformiteitsteken) „CE 0297“ voorzien. De bloeddrukmeter voldoet aan de Europese voorschriften EN 1060-1/1995 en EN 1060- 3/1997+A1:2005. Aan de eisen van de EU-richtlijn “93/42/EEG van de Raad van 14 juni 1993 over geneeskundige producten” is voldaan, evenzo aan de EU-richtlijn 89/336/EEG. Veiligheidsklasse: IIa, Typ B Toepassing: Het instrument is geschikt voor de niet-infusieve bloeddrukmeting bij volwas- senen (dit betekent dat het voor uitwendig gebruik is bestemd).

Reiniging en Onderhoud69

Technische Specificaties Naam en model : MEDISANA Bloeddrukmeter HGC Displaysysteem : Digitaal display Geheugenplaatsen : 60 Meetmethode : Oscillometrisch Spanning : 3 V= , 2 x 1,5 V batterijen AAA LRO3 Meetbereik bloeddruk : 0 – 300 mmHg Meetbereik pols : 30 – 180 slagen / min Maximale meetafwijking van de statische druk : ± 3 mmHg Maximale meetafwijking van de polswaarden : ± 5 % van de waarde Drukopbouw : Automatisch met pomp Ontluchting : Automatisch Autom. uitschakeling : Na ca. 1 min. Bedrijfsvoorwaarden : + 5 °C t/m + 40 °C,

85 % luchtvochtigheid Opbergvoorwaarden : - 20 °C t/m + 55 °C

95 % luchtvochtigheid Afmetingen : 83 mm x 72 mm x 30 mm Manchet : 300 x 70 mm omvang 14 – 19,5 cm voor volwassenen Gewicht : Ca. 130 g zonder batterijen Artikelnummer : 51230 EAN-nummer : 4015588512308 In het kader van onze voortdurende inspanningen naar verbeteringen, behouden wij ons het recht voor om qua vormgeving en op technisch gebied veranderingen aan ons product door te voeren.70 7 Garantie

Garantie en reparatie- voorwaarden Wendt u zich voor garantiegevallen altijd tot uw leverancier of tot onze klantendienst. Moet u het apparaat opsturen, stuur het dan samen met de klacht en een kopie van de aankoopbon naar onze klantendienst. Voor garantie gelden de volgende voorwaarden:

1. Voor de producten van MEDISANA geldt een garantietermijn van drie

jaar vanaf de datum van aankoop. Deze kan door middel van de ver- koopbon of factuur worden aangetoond.

2. Alle klachten, die het gevolg zijn van materiaal of fabricagefouten

worden binnen de garantietermijn gratis verholpen.

3. Een geval van garantie leidt niet tot automatische verlenging van de

garantietermijn, noch voor het apparaat zelf noch voor de vervangen onderdelen.

4. Uitgesloten van garantie zijn:

a. Alle schade die ontstaan is door ondeskundige behandeling, b.v. het niet op de juiste wijze volgen van de gebruiksaanwijzing b. Beschadigingen, die zijn ontstaan door reparaties door de koper of een ander onbevoegd persoon. c. Transportschade, die is ontstaan op weg van de verkoper naar de verbruiker of tijdens het opsturen naar de klantendienst. d. Toebehoren, die onderhevig zijn aan slijtage

5. De fabrikant neemt geen verantwoording voor directe of indirecte ver-

volgschade die door het apparaat veroorzaakt wordt. Ook niet als de schade aan het apparaat als garantiegeval erkend is. MEDISANA AG Itterpark 7-9 40724 Hilden Tel.: +49 (0) 2103 / 2007-60 Fax: +49 (0) 2103 / 2007-626 eMail: info@medisana.de Internet: www.medisana.de Het adres van de klantendienst vindt u op de laatste pagina.71 FIN 1 Turvallisuusohjeita
