Producttype	Draadloze USB-netwerkkaart
Merk	Longshine
Model	LCS8131N3
Draadloze standaarden	IEEE 802.11b/g/n
Maximale snelheid	Tot 300 Mbps (802.11n)
Frequentieband	2,4 GHz
Interface	USB 2.0
Encryptie	WEP 64/128 bit, WPA, WPA2 (TKIP, AES)
WPS	Ja (PIN en knop)
LED-indicator	Groen (aan), knipperend (activiteit)
Ontvangstgevoeligheid	Binnen: 35-100 m, Buiten: 100-300 m
Voeding	Via USB-poort
Afmetingen (ca.)	9 x 3 x 1,5 cm
Gewicht (ca.)	30 g
Bedrijfstemperatuur	0-40 °C
Luchtvochtigheid tijdens gebruik	10% - 90% (niet condenserend)
Certificeringen	CE, FCC klasse B, VCCI klasse B
Ondersteunde besturingssystemen	Windows 98SE/2000/XP/Vista/7, Linux, Mac
Inhoud van de verpakking	Adapter, snelle installatiegids, hulpprogramma-cd
Onderhoud	Reinigen met een droge, zachte doek. Geen vloeistoffen gebruiken.
Veiligheid	Gebruik in een droge omgeving en uit de buurt van water. Loskoppelen bij onweer.

Veelgestelde vragen - LCS8131N3 Longshine

Hoe installeer ik de driver van de LCS8131N3-adapter?

Plaats de meegeleverde cd en voer het installatiemenu uit. Selecteer 'Driver' om de driverinstallatie te starten. Belangrijk: installeer de software voordat u de USB-adapter aansluit.

Waarom wordt mijn adapter niet herkend door Windows?

Controleer of de driver correct is geïnstalleerd. Als het probleem aanhoudt, probeer dan een andere USB-poort of start de computer opnieuw op. Zorg ervoor dat u de driver voordat u de adapter aansluit, hebt geïnstalleerd.

Hoe configureer ik een Wi-Fi-verbinding met mijn adapter?

Dubbelklik op het Realtek-hulpprogrammapictogram in de taakbalk. Ga naar het tabblad 'Available Network', selecteer uw netwerk en klik op 'Add to Profile'. Voer indien nodig de beveiligingssleutel in.

Wat moet ik doen als de LED-indicator niet gaat branden?

Het groene lampje geeft aan dat de adapter stroom krijgt. Als het uit is, controleer dan de USB-verbinding en of de driver is geïnstalleerd. Probeer een andere USB-poort of start de pc opnieuw op.

Hoe gebruik ik WPS om de adapter met mijn router te verbinden?

In het hulpprogramma opent u het tabblad 'Wi-Fi Protect Setup'. Als uw router WPS ondersteunt, kiest u de PIN-methode (voer de PIN-code in die wordt weergegeven op de configuratiepagina van de router) of de PBC-methode (druk op de fysieke knop van de router en vervolgens op 'Push Button' in het hulpprogramma).

Werkt de adapter onder Linux?

Ja, de meegeleverde cd bevat drivers voor Linux. U kunt ook de open-source drivers van de Realtek-chipset gebruiken. Raadpleeg de handleiding voor meer details.

Hoe kan ik het bereik van het Wi-Fi-signaal verbeteren?

Plaats de computer dichter bij de draadloze router. Vermijd metalen obstakels en dikke muren. U kunt ook een USB-verlengkabel gebruiken om de adapter verder van de computer te plaatsen.

Wat betekenen de verschillende toestanden van de LED-indicator?

Groen continu: de adapter is ingeschakeld. Groen langzaam knipperend: verbonden maar geen activiteit. Groen snel knipperend: gegevensoverdracht of -ontvangst. Uit: uitgeschakeld of defect.

Hoe herstel ik de standaardinstellingen van de adapter?

Ga in het hulpprogramma naar het tabblad 'Advanced' en klik op 'Set Defaults'. Dit reset de geavanceerde instellingen naar de fabriekswaarden.

Kan ik de adapter gebruiken met een 64-bits besturingssysteem?

Ja, de drivers op de cd ondersteunen Windows 7 64-bits. Voor andere systemen controleert u de compatibiliteit op de website van de fabrikant.

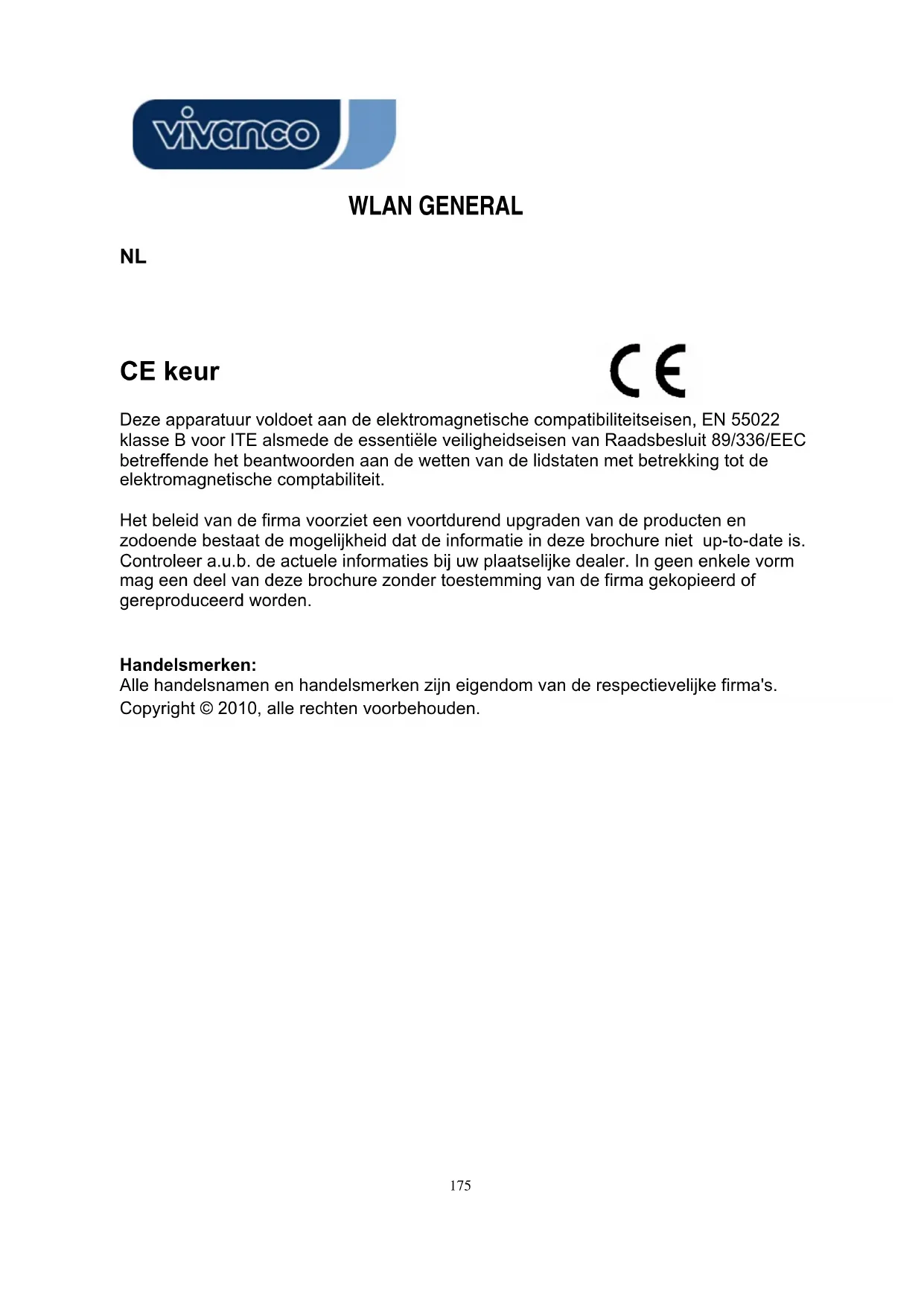

GEBRUIKSAANWIJZING LCS8131N3 Longshine

Gebruiksaanwijzing (175)

Deze apparatuur voldoet aan de elektromagnetische compatibiliteitseisen, EN 55022 klasse B voor ITE alsmede de essentiële veiligheidseisen van Raadsbesluit 89/336/EEC betreffende het beantwoorden aan de wetten van de lidstaten met betrekking tot de elektromagnetische comptabiliteit.

Het beleid van de firma voorziet een voortdurend upgraden van de producten en zodoende bestaat de mogelijkheid dat de informatie in deze brochure niet up-to-date is. Controleer a.u.b. de actuele informaties bij uw plaatselijke dealer. In geen enkele vorm mag een deel van deze brochure zonder toestemming van de firma gekopieerd of gereproduceerd worden.

Handelsmerken:

Alle handelsnamen en handelsmerken zijn eigendom van de respectievelijke firma's. Copyright © 2010, alle rechten voorbehouden.

WLAN GENERAL

OVERZICHT

Hartelijk dank voor de aankoop van dit product. Lees a.u.b. dit hoofdstuk over uw IEEE 802.11n draadloze adapter.

Informatie betreffende de inhoud

Controleer a.u.b. voordat u begint of uw verpakking de volgende items bevat:

1. IEEE 802.11n draadloze adapter
2. snelle installatiehandleiding
3. utility/ manual CD

WLAN GENERAL

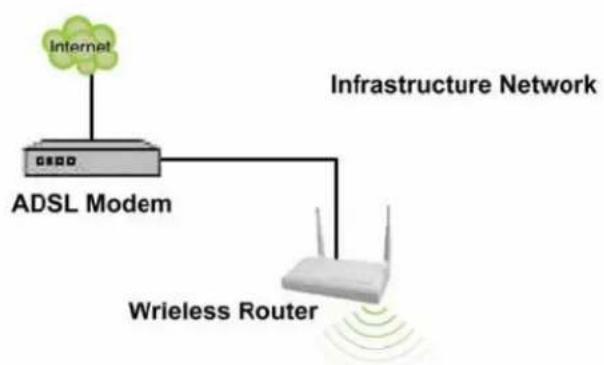

Inleiding IEEE 802.11n draadloze adapter

Met de IEEE 802.11n draadloze adapter kan de consument het IEEE 802.11n draadloze netwerk bij 300 Mbps in de 2.4GHz frequentie starten en is ook met de IEEE 802.11b/g draadloze apparaten bij 11/54Mbps compatibel. U kunt deze adapter in de ad hoc modus configureren om met andere 2.4GHz draadloze computers te verbinden of in de infrastructuurmodus om met een draadloos AP of een draadloze router te verbinden om toegang tot het Internet te krijgen. Deze adapter beschikt over een eenvoudige utility om beschikbare netwerken te scannen en favoriere netwerken, waarmee de gebruiker gewoonlijk verbonden zijn, te registreren. Met deze utility kan ook versleuteling geconfigureerd worden.

• voldoet aan de IEEE 802.11b/g/n draadloze standaard

- high speed dataoverdrachtscapaciteit tot 150/300 Mbps

- ondersteunt auto-installatie en diagnostische utilities

- draadloze dataversleuteling met 64/128-bit WEP, WPA, WPA2 (TKIP met IEEE 802.1x) en AES functies

WLAN GENERAL

LED-status

LED- indicaties	Status	Bedrijfstoestand
Radio/ACT LED	Knippert groen	De radioadapter is aan
	Interrnitterend groen knipperend	De adapter is aangesloten maar verzendt of ontvangt geen data.
	Snel groen knipperend	De adapter is actief en verzendt of ontvangt data
	Off	De radioadapter is uit

WLAN GENERAL

INSTALLATIE-INSTRUCTIES

Let op:

Installeer in elk geval eerst de software en het stuurprogramma, VOORDAT u de WLAN-adapter in de USB-poort inplugt.

Software installatie

Let op: De volgende driver-installatiehandleiding gebruikt Windows XP als het veronderstelde bedrijfs-systeem. De procedures en vensters in Windows 98se, 2000, Vista, Win7 zijn vertrouwd met Windows XP.

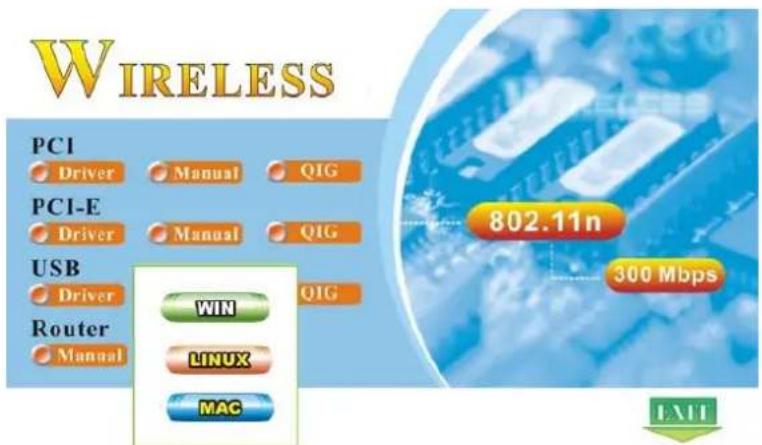

Plaats de CD-Rom, die met dit product geleverd werd, in uw CD-Rom drive. Het menuvenster verschijnt automatisch. Klik de "Driver" toets van dit product aan.

WIRELESS PCI Driver Manual QIG PCI-E Driver Manual QIG USB Driver WIN QIG Router Manual LINUX MAC 802.11n 300 Mbps EXIT

Let op: Wanneer de autorun van de CD-Rom niet functioneert, dan klikt u a.u.b. "My Computer"→ your CD-Rom Drive aan en vervolgens voert u een dubbele muisklik op het "Setup" icoontje uit om dit menu te starten.

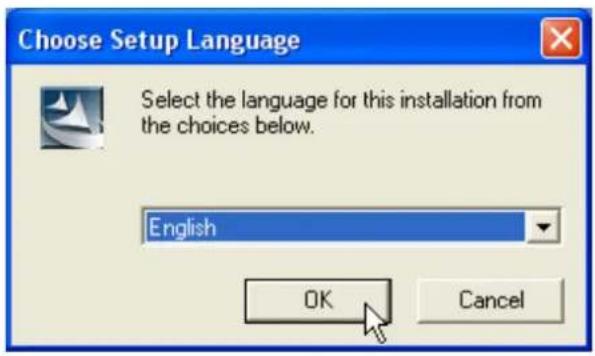

1. Het taalkeuzevenster verschijnt. Kies a.u.b. de taal die u gebruikt en klik op OK.

WLAN GENERAL

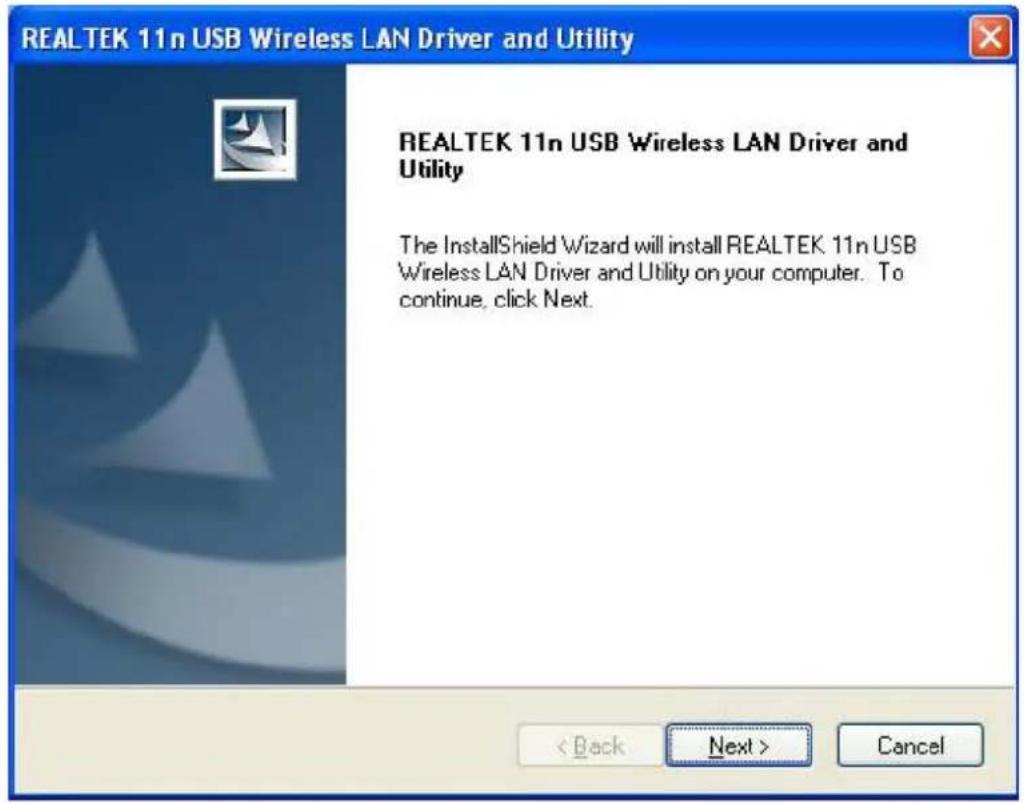

1. Het welkomvenster verschijnt. Klik de "Next" toets aan om de procedure voort te zetten.

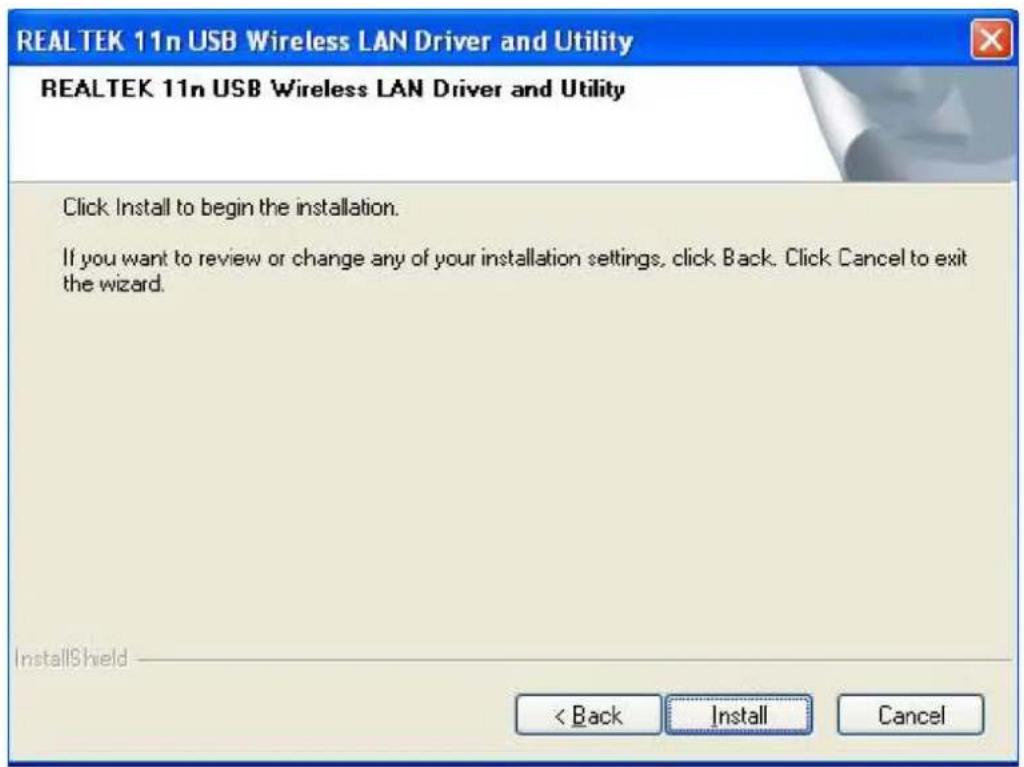

1. Klik op de "Install" knop om te beginnen met de installatie.

WLAN GENERAL

1. Tijdens de installatie a.u.b. wachten.

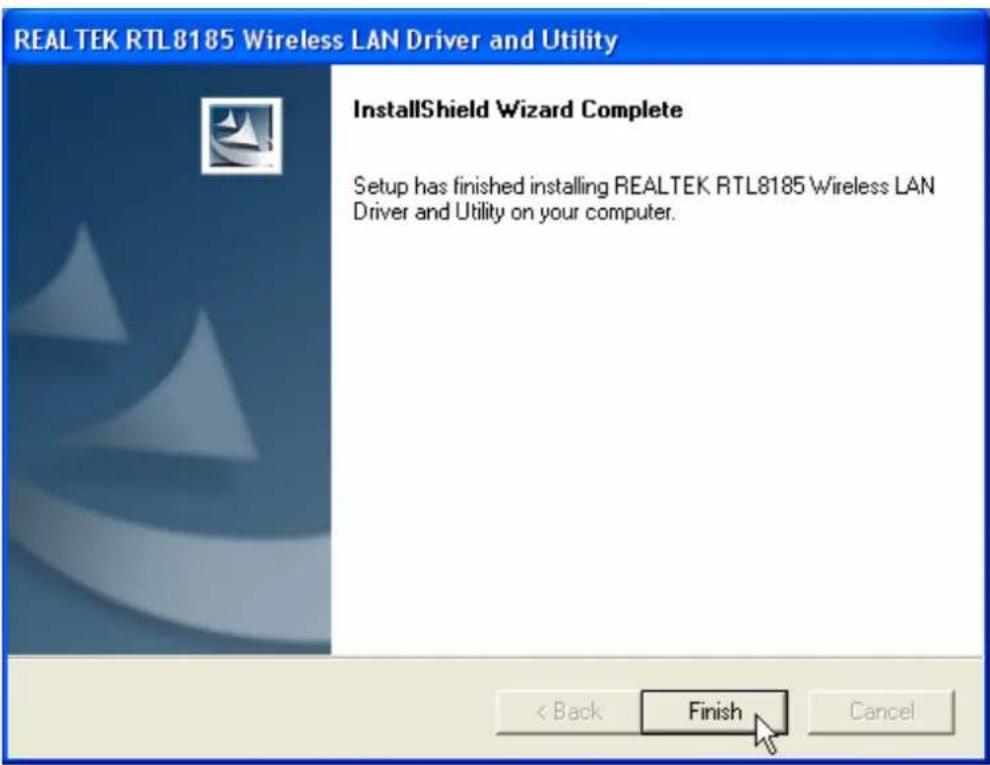

1. Klik de "Finish" toets aan om de installatie van de utility te voltooien.

WLAN GENERAL

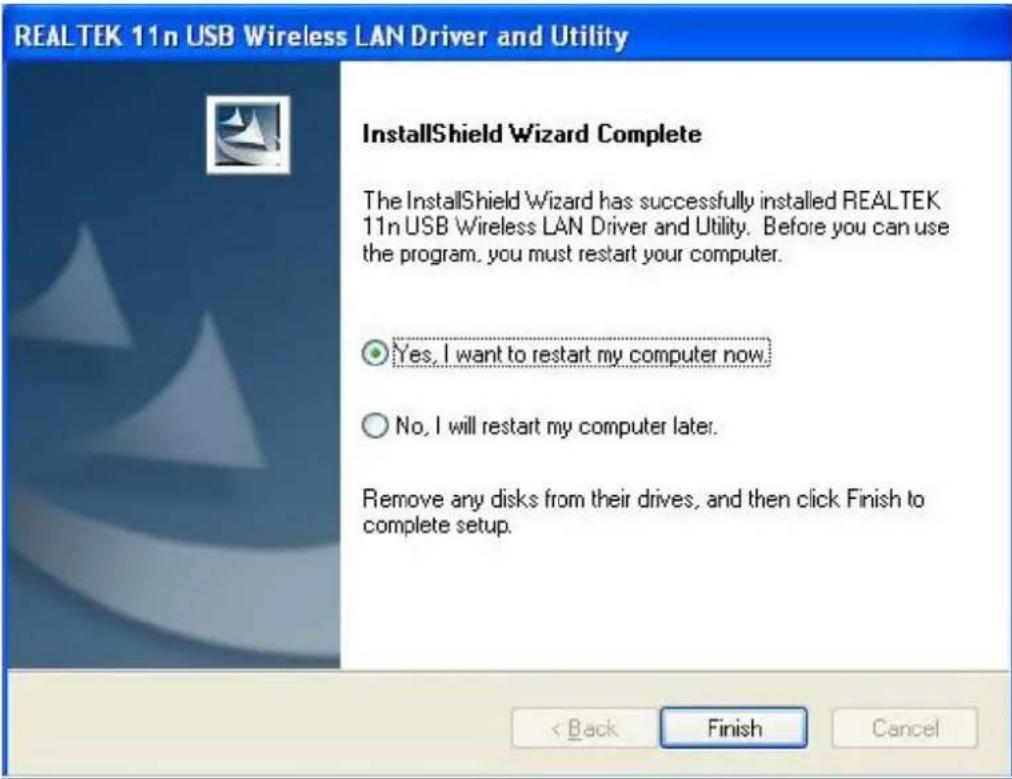

1. Selecteer "Ja, ik wil mij computer nu opnieuw opstarten" en klik op de knop "Voltooien".

WLAN GENERAL

Lees dit hoofdstuk om de management interface van het apparaat te begrijpen en hoe deze kan worden beheerd.

Een basisnetwerkverbinding realiseren

Vóór de start

In de volgende instructies betreffende de realisatie van een netwerkverbinding gebruiken we de utility die wij voor de configuratie van uw draadloze netwerkinstellingen leveren.

Let op: Gebruikers van Windows XP die met deze utility het draadloze netwerk willen configureren, moeten de volgende procedure uitvoeren om de eigen Windows XP draadloze ondersteuning (Draadloos Zero Configuration Service) uit te schakelen.

Een dubbele muisklik op het 4coontje op uw desktop om de utility te starten.

1. Zorg ervoor dat het vinkje in het "Vensters Zero Config" keuzevakje verwijderd wordt.

Windows Zero Config

Ad hoc modus

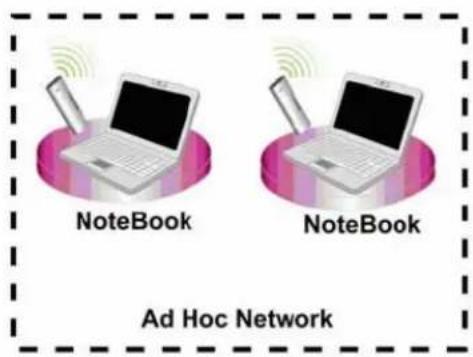

Een draadloos netwerk met een Ad hoc modus verbindt twee computers direct zonder een router of AP te gebruiken. Het is ook bekend als peer-to-peer-netwerk. We kunnen deze draadloze adapter bijvoorbeeld aan twee respectievelijke computers aansluiten. De communicatie tussen de twee computers is een Ad hoc modus netwerk.

WLAN GENERAL

Het gebruik van deze adapter in de ad hoc modus

1. Een dubbele muisklik op het icoontje op uw desktop.
2. Klik de "Available Network" toets aan om beschikbare draadloze netwerkadapters te scannen. Voer een dubbele muisklik op de netwerkadapter uit waarmee u een verbinding wilt realisren.

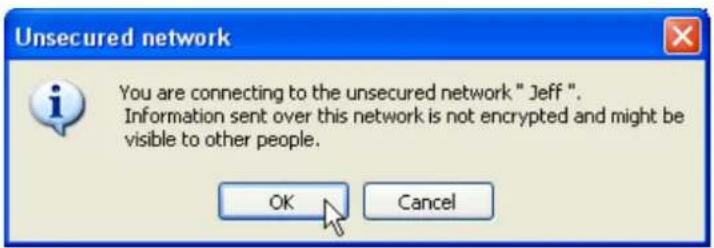

1. Klik de OK toets aan om te bevestigen dat u een verbinding met een open draadloos netwerk uitvoert.

WLAN GENERAL

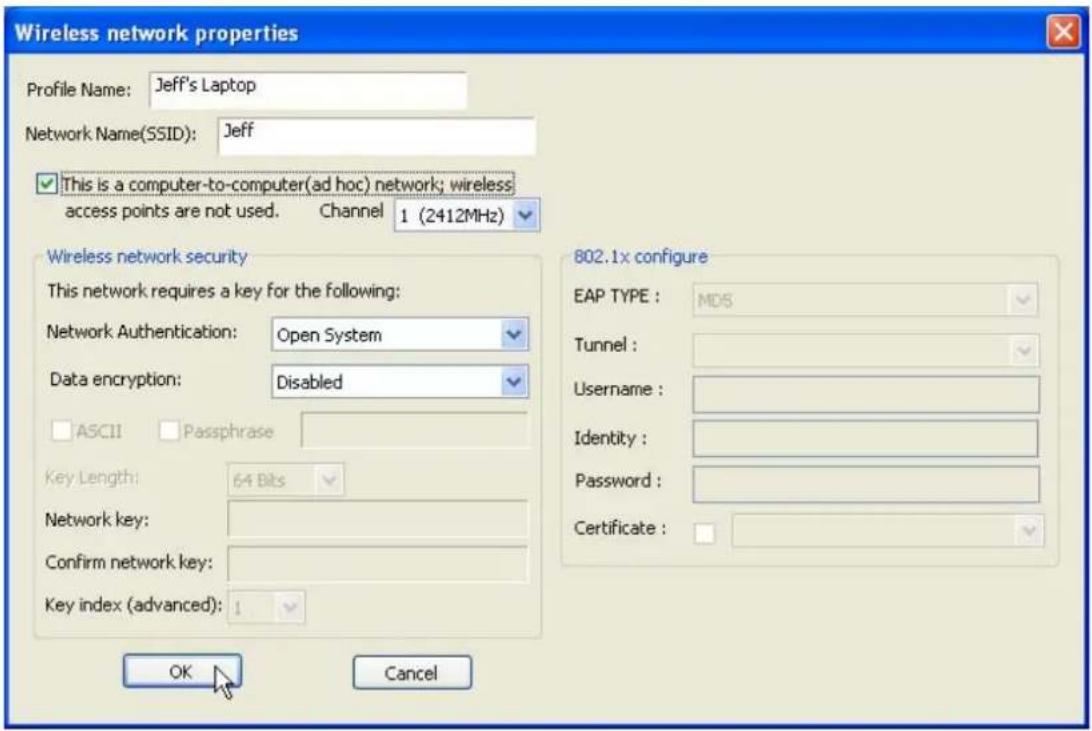

1. Klik op OK om dit netwerk op de profiellijst op te nemen.

Let op: Dit voorbeeld vomt een open draadloos netwerk. Wanneer u een verbinding met een draadloze adapter met veiligheidsbescherming uitvoert, dan moet u de versleutelingsinstellingen in dit profiel configureren, zodat dit met de andere draadloze adapter overeenkomt. Klik a.u.b. de "Network

Authentication" dropdown-keuzelijst aan om een authentificatieprocedure te kiezen, en kies vervolgens een "Data encryption" type. Vul alle vereiste blanco vakjes in en klik op "OK".

Een netwerk met infrastructuurmodus omvat minstens een draadloze cliënt en een draadloos AP of een

WLAN GENERAL

draadloze router. Deze cliënt verbindt met het Internet of intranet door communicatie met dit draadloze AP.

Infrastructure Mode

WLAN GENERAL

Het gebruik van deze adapter in de infrastructuurmodus:

1. Een dubbele klik op het icoontje op uw desktop.

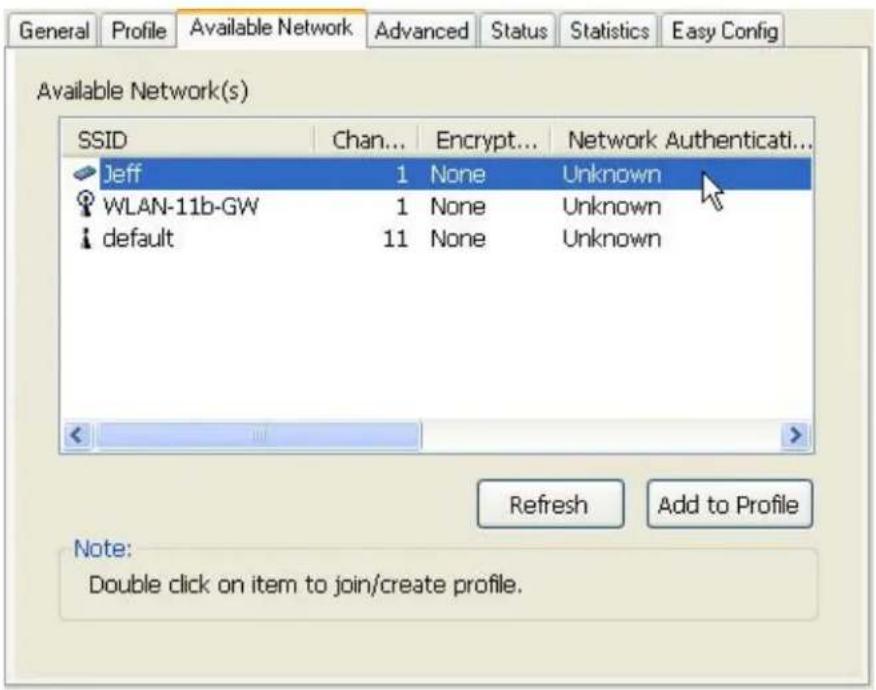

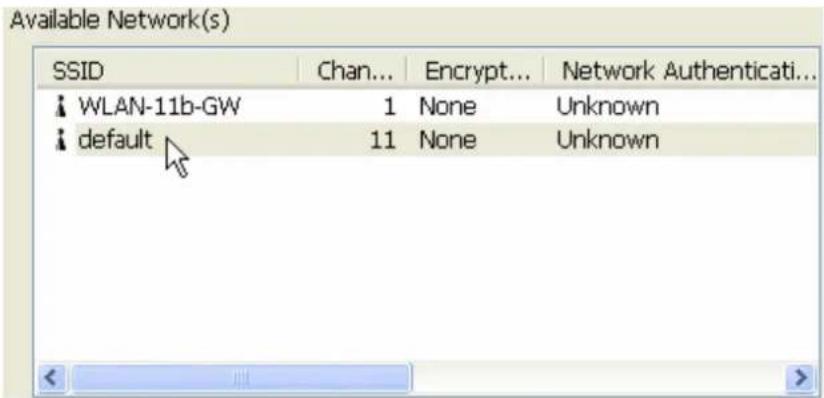

2. Klik de "Available Network" aan toets om de beschikbare toegangspunten te scannen. Een dubbele klik op het AP waarmee u een verbinding wilt realiseren.

Available Network(s) SSID Chan... Encrypt... Network Authenticati... WLAN-11b-GW 1 None Unknown default 11 None Unknown

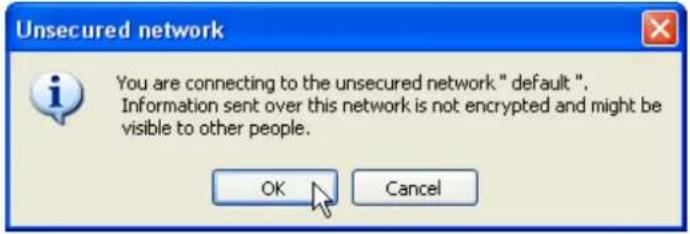

1. Klik op de OK toets om te bevestigen dat u een verbinding met een open draadloos netwerk uitvoert.

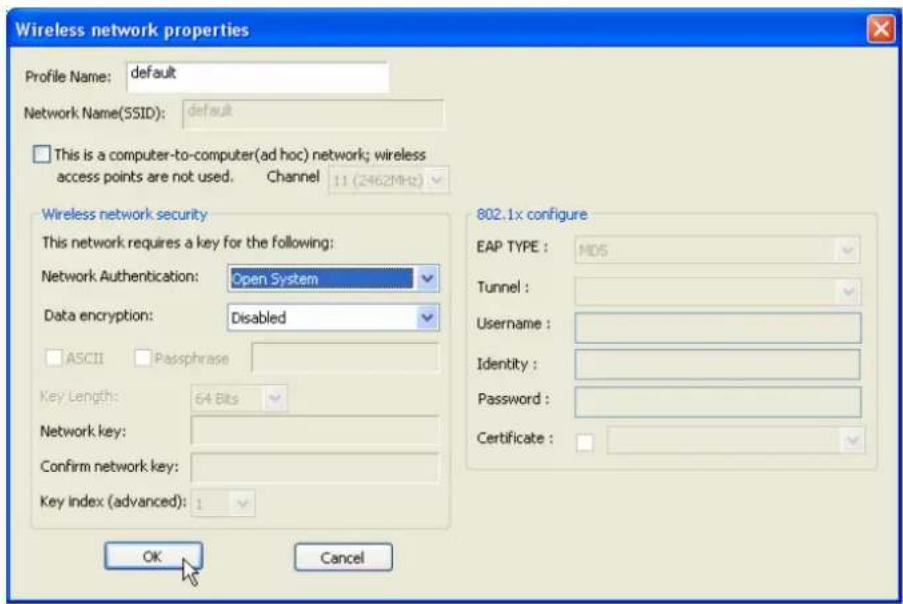

1. Klik op OK om dit netwerk op de profiellijst op te nemen.

WLAN GENERAL

Dit voorbeeld vormt een open draadloos netwerk. Wanneer u een verbinding met een AP met veiligheidsbescherming uitvoert, dan moet u de versleutelingsinstellingen in dit profiel configureren, zodat dit met uw AP overeenkomt. Klik a.u.b. de “Network Authentication” dropdown-keuzelijst aan om een authentificatieprocedure te kiezen, en kies vervolgens een “Data encryption” type. Vul alle vereiste blanco vakjes in en klik op “OK”.

Inleiding draadloze LAN utility

Let op: Deze managementhandleiding gebruikt Windows XP als het veronderstelde bedrijfssysteem. Sommige functies worden in Windows 98se of Windows ME niet ondersteund.

De draadloze LAN utility starten

Een dubbele muisklik op de snelkoppeling op uw desktop. De draadloze LAN utility verschijnt. U kunt op de bovenstaande tabs klikken om deze adapter te configureren. De onderstaande keuzevakjes leveren de volgende functies:

Tray-icoontje tonen	Maak een vinkje in dit keuzevakje om het utility icoontje op uw systeemtray, die zich in het berichtenbereik in de onderste linkerhoek van de windows desktop bevindt, te tonen. U kunt ook het vinkje verwijderen om de utility van de systeemtray te verwijderen.
Windows Zero Config	Verwijder het vinkje in dit keuzevakje om de eigen Windows XP draadloze ondersteuning (Wireless Zero Configuration Service) in plaats van deze utility te gebruiken om uw draadloze netwerk te configureren.
Radio Off	Maak een vinkje in dit keuzevakje om de vermijden dat deze adapter signalen uitzendt of ontvangt. Verwijder het vinkje om te communiceren.
Disable Adapter	Maak een vinkje in dit keuzevakje om deze draadloze adapter weer uit te schakelen.

WLAN GENERAL

Configuratieleidraad

Dit hoofdstuk beschrijft hoe u uw adapter voor draadloze verbinding moet configureren voor uw Wireless Local Area Network (WLAN) en hoe u de functies voor de dataversleuteling moet gebruiken om de veiligheid te waarborgen.

De configuratie van de adapter in Windows 2000 is vergelijkbaar met de configuratie in Windows XP. Deze gebruiksaanwijzing gaat bij wijze van voorbeeld uit van Windows XP.

Na installatie van de adapter zal het adapterpictogram onder in het scherm in de systeemwerkbalk verschijnen. Dit pictogram toont de signaalsterkte met een kleurencodering om het sterkte van het ontvangen signaal aan te geven (RSSI).

Paars: geen verbinding.

Wit: netwerk werkt niet.

Gedeeltelijk groen: goede signaalsterkte.

Volledig groen: uitstekende signaalsterkte.

WLAN GENERAL

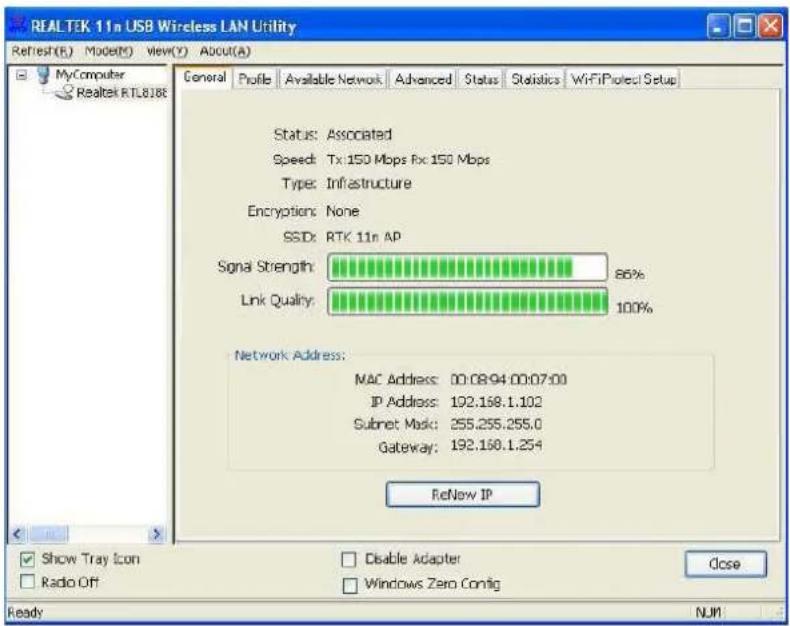

Algemeen

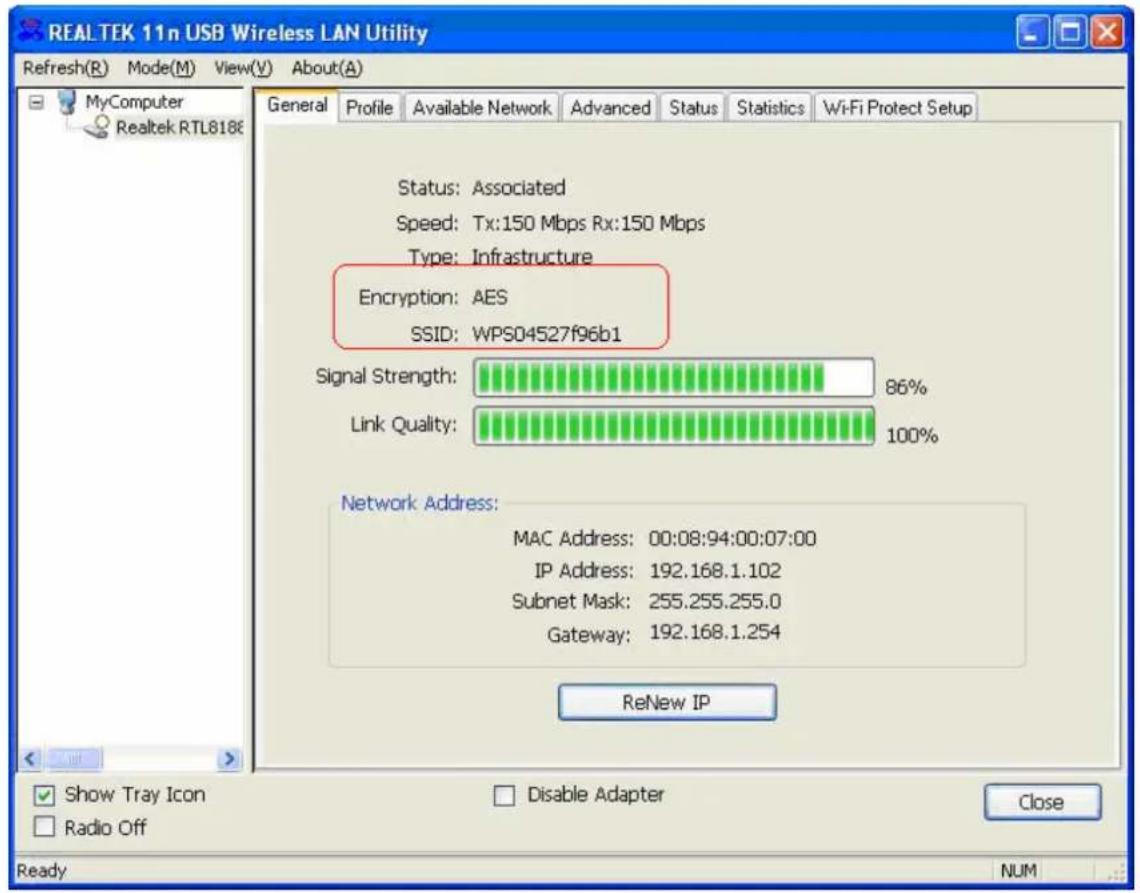

Na de start van de utility verschijnt de algemene pagina. Deze General tab levert de informatie van uw actuele draadloze netwerkverbinding. U kunt op de Renew toets klikken om dit informatieoverzicht te actualiseren.

REALTEK 11n USB Wireless LAN Utility Refresh(R) Model(M) View(Y) About(A) General Profile Available Network Advanced Status Statistics WiFiProtecl Setup Status: Associated Speed: Tx 150 Mbps Fix 150 Mbps Type: Infrastructure Encryption: None SSIDs: RTK 11n AP Signal Strength: 86% Link Quality: 100% Network Address: MAC Address: 00.08.94.00.07.00 IP Address: 192.168.1.102 Subnet Mask: 255.255.255.0 Gateway: 192.168.1.254 ReNew IP Show Tray Icon Radio Off Disable Adapter Windows Zero Config Close Ready NUN

Status: Controleer of het apparaat met het doelnetwerk associeert.
Snelheid: De actuele verbindungssnelheid.
Type: Infrastructuurmodus of Ad hoc modus.
Versleuteling: De geactiveerde versleutelingsmodus voor de verbinding met een actueel netwerkprofiel.
SSID: De SSID (netwerknaam) van het verbonden draadloze netwerk.
Signaalvermogen: Toont het signaalvermogen, gedetecteerd door de adapter.
Linkkwaliteit Toont de linkkwaliteit van deze draadloze verbinding.
Netwerkadres: Toont de actuele IP adresinstellingen voor deze adapter.

WLAN GENERAL

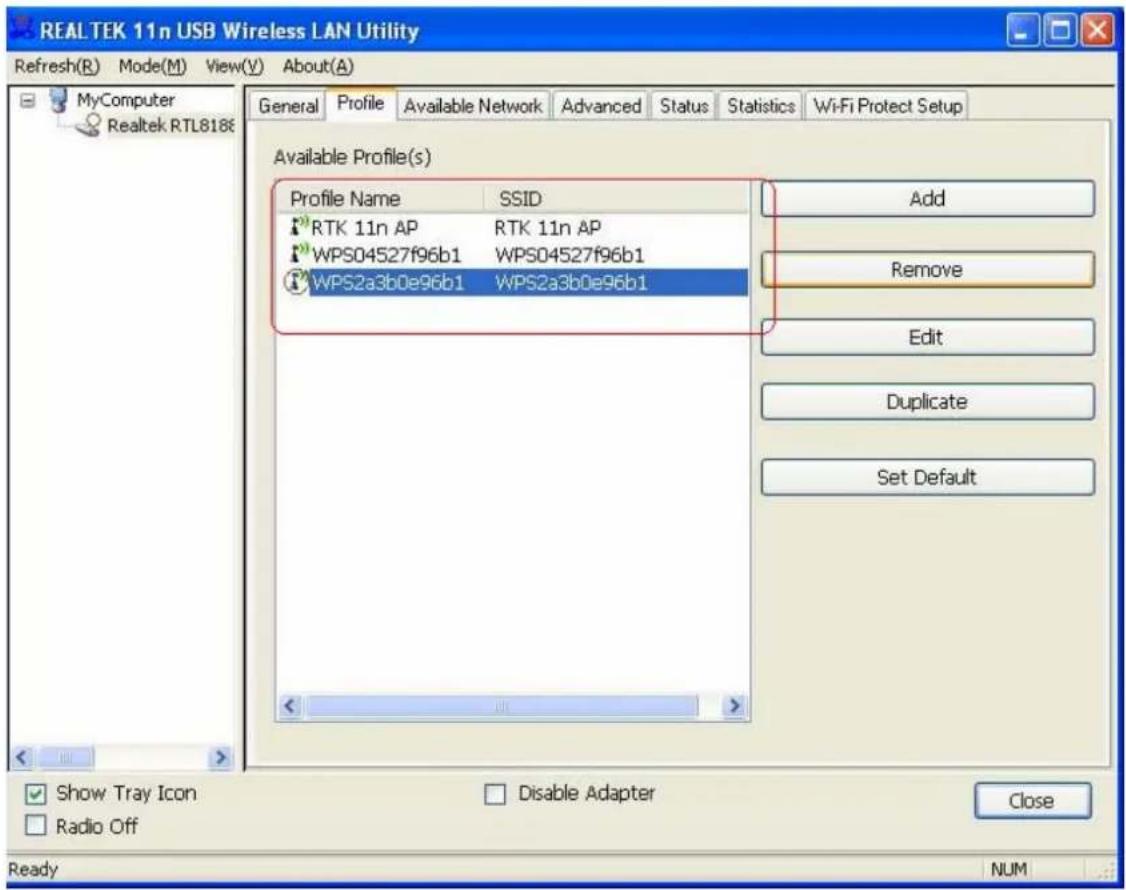

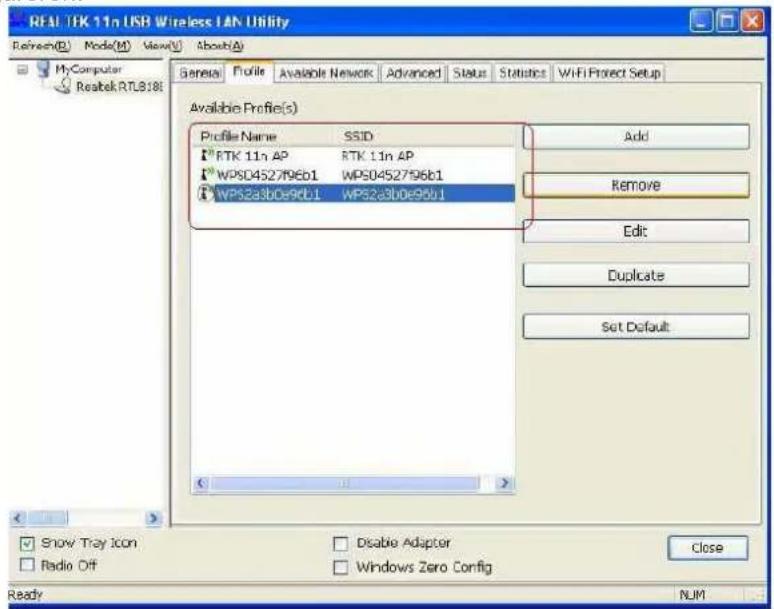

Profiel

De Profiel tab geeft de aanbevolen verbindingen aan. U kunt nevenstaande toetsen aanklikken om iedere verbinding te configureren.

REAL TPK 11n USB Wireless LAN Utility Refresh(E) Mode(M) View(V) About(A) My Computer Realtek RTL818t General Profile Available Network Advanced Status Statistics WiFi Project Setup Available Profile(s) Profile Name SSD RTK 11n AP RTK 11n AP WPSD452796b1 WPS04S2796b1 WPS2a3b0e96b1 WPS2a3b0e96b1 Add Remove Edit Duplicate Set Default Show Tray Icon Radio Off Disable Adaptor Windows Zero Config Close NUM

Toevoegen

Klik deze toets aan om een verbindingsprofiel voor deze adapter toe te voegen.

Verwijderen

Klik dit profiel op de profiellijst aan om een verbindingsprofiel te verwijderen en klik op deze toets om deze te wissen.

Editoren

Klik dit profiel op de profiellijst aan om de configuraties voor een profiel te modificeren en klik op deze toets om te editeren.

Dupliceren

Klik het profiel aan dat wordt gekopieerd om een kopie van een profiel te maken, en klik op deze toets om te kopieren.

Standaardinstelling

Klik dit profiel op de lijst aan om een profiel als uw draadloze standaardverbinding te kiezen, en klik op deze toets. U kunt ook een dubbele muisklik op ieder profiel uitvoeren om dit als uw draadloze standaardverbinding te kiezen.

WLAN GENERAL

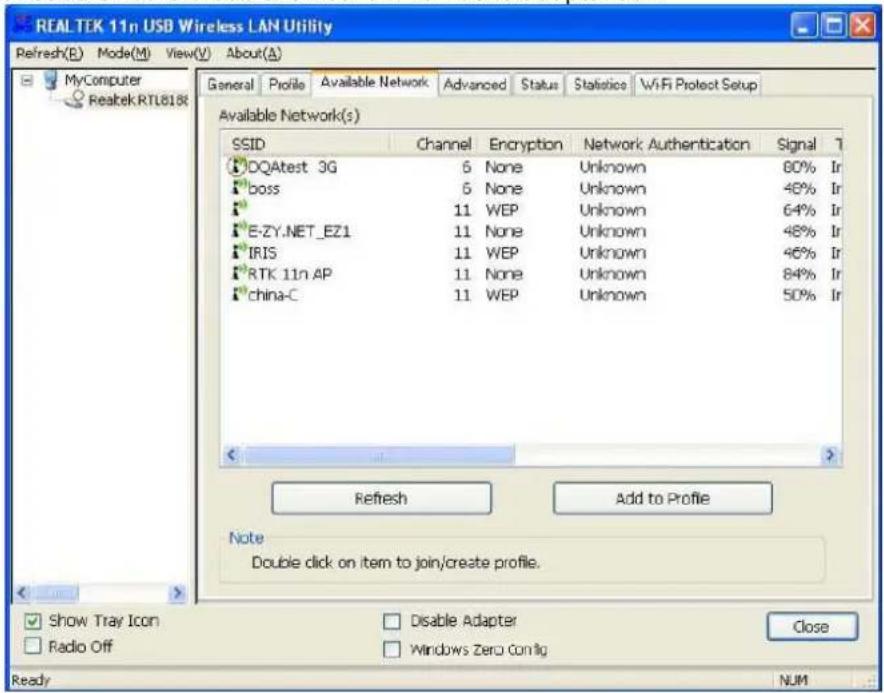

Beschikbaar netwerk

Deze tab geeft het bereikbare draadloze netwerk van deze adapter aan.

REALTEK 11n USB Wireless LAN Utility Refresh(B) Mode(M) View(V) About(A) General Profile Available Network Advanced Status Statistic WiFi Protect Setup Available Network(s) SSID Channel Encryption Network Authentication Signal DQAtest 3G 6 None Unknown 80% Ir boss 5 None Unknown 48% Ir 11 WEP Unknown 64% Ir E-ZY.NET_EZ1 11 None Unknown 48% Ir IRIS 11 WEP Unknown 46% Ir RTK 11n AP 11 None Unknown 84% Ir china-C 11 WEP Unknown 50% Ir Refresh Add to Profile Note Double click on item to join/create profile. Show Tray Icon Radio Off Disable Adapter Windows Zero Config Close Ready NUM

Opfrissen

Klik deze toets aan om de beschikbare netwerken rondom deze adapter op te frissen.

Toevoegen

Kies een beschikbaar netwerk om een beschikbaar netwerk aan uw profiel toe te voegen en klik vervolgens op deze toets.

WLAN GENERAL

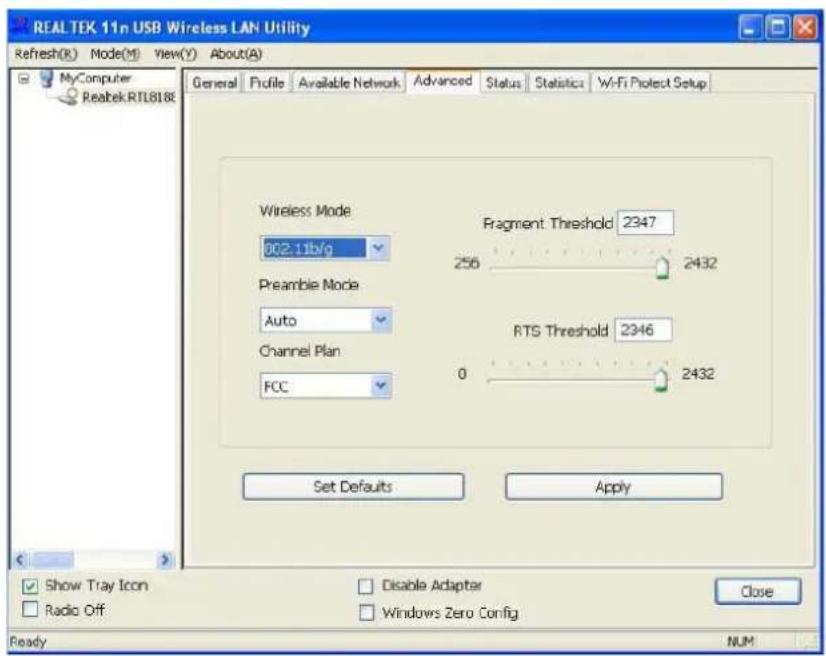

Geavanceerd

Deze tab levert geavanceerde configuraties voor deze adapter. ledere modificatie in deze tab wordt na aanklikken van de Apply toets uitgevoerd.

Klik op de Set defaults toets om de standaardinstellingen van deze tab te herstellen.

REALTEK 11n USB Wireless LAN Utility Refresh(R) Mode(M) View(Y) About(A) General Profile Available Network Advanced Status Statistics Wi-Fi Protect Setup MyComputer Realtek RTL8188 Wireless Mode 602.11b/g Fragment Threshold 2347 Preamble Mode Auto RTS Threshold 2346 Channel Plan FCC Set Defaults Apply Show Tray Icon Radio Off Disable Adapter Windows Zero Config Close Ready NUM

Energie sparen
Geen	Schakel de energiespaarfunctie uit.
Min	Minimum energieverbruik
Max	Maximum energieverbruik
Turbomodus
OFF	Turbomodus uitschakelen
ON	Turbomodus inschakelen
AUTO	Automatisch in- resp. uitschakelen van de turbomodus conform de gede- tecteerde omgeving
Fragmentdrempel
Het maximale volume van een pakket dat wordt gesegmenteerd en overgebracht. Kies het volume van 256 tot 2432(standaard) bytes.
RTS drempel
Kies de RTS drempel van 0 tot 2432(standaard)
Draadloze modus
802.11g/b	Verbind met een 802.11b/g netwerk (2.4GHz/54Mbps)
802.11b	Verbind met een 802.11b netwerk (2.4GHz/11Mbps)
802.11b Preamble modus
Kies de preamble modus als lange, korte of automatische detectiemodus.
Regiodomein
Kies uw regio uit de dropdown-lijst. Let er a.u.b. op dat u een correcte regio moet kiezen. De keuze van een niet correcte regio kan in strijd met de toepasselijke wetten zijn.

WLAN GENERAL

Status

Deze tab toont de actuele verbindingsstatus van deze adapter.

REALTEK 11n USB Wireless LAN Utility Refresh(R) Mode(M) View(V) About(A) General Profile Available Network Advanced Status Statistics WiFi Protect Setup Manufacturer NDIS Driver Version Short Radio Header Encryption Authenticate Channel Set MAC Address Data Rate (AUTO) Channel (Frequency) Status SSID Network Type Power Save Mode Associated AP MAC Up Time (hh:mm:ss) REALTEK 1084.1.609.2009 No Disabled Open System FCC 00:08:94:00:07:00 Tx:150 Mbps Rfc:150 Mbps 11 (2462 MHz) Associated RTK 11n AP Infrastructure None 00:E0:4C:01:96:E1 0:03:32 Show Tray Icon Radio Off Disable Adapter Windows Zero Config Close Ready NUM

WLAN GENERAL

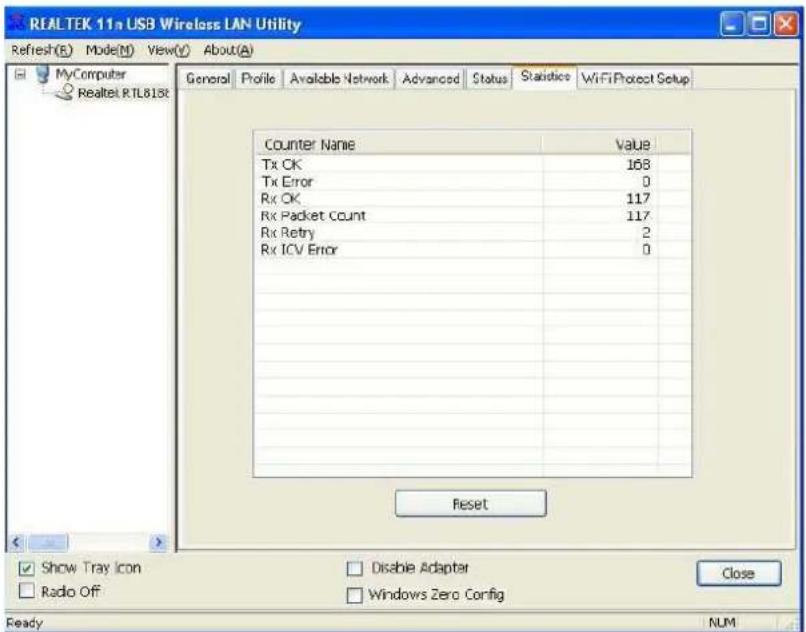

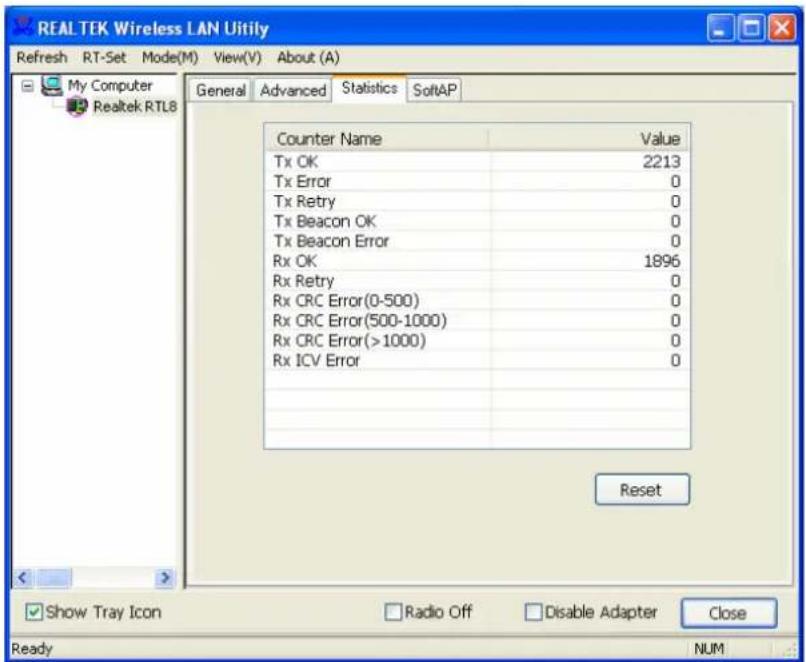

Statistiek

Deze tab toont de transmissiegegevens. Wanneer u de "Reset" toets aanklikt, worden de waarden vanaf nul geteld.

REALTEK 11n USB Wireless LAN Utility Refresh(E) Mode(M) View(V) About(A) MyComputer Realtel RTL81st General Profile Available Network Advanced Status Statistic WiFi Project Setup Counter Name Value Tx OK 168 Tx Error 0 Rx OK 117 Rx Packet Count 117 Rx Retry 2 Rx ICV Error 0 Reset Show Tray Icon Disable Adapter Close Radio Off Windows Zero Config Ready NUM

WLAN GENERAL

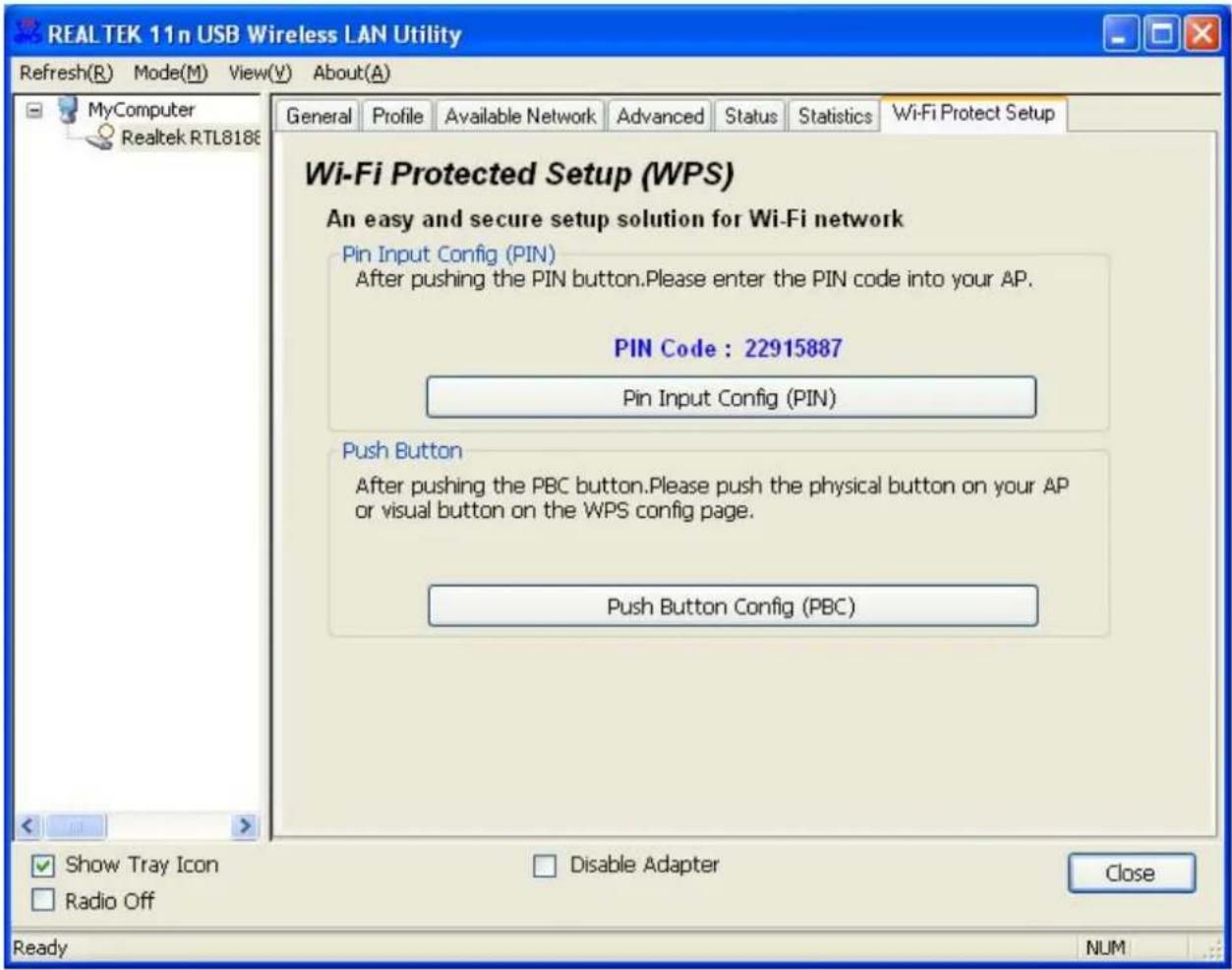

WPS – beveiligde Wi-Fi instelling

De hoofddoelstelling van de Wi-Fi Protected Setup (eenvoudige Wi-Fi configuratie) is de vereenvoudiging van de beveiligingsinstellingen en het beheer van Wi-Fi-netwerken. Deze adapter ondersteunt zowel de PIN configuratiemethode als de PBC configuratiemethode. Wanneer de kaart voor het draadloze netwerk Wi-Fi Protected Setup (WPS) ondersteunt, kunt u een draadloze verbinding tussen de kaart en de router instellen met de drukknopconfiguratie (Push Button Configuration: PBC) of de PIN-methode.

REAL TEK 11n USB Wireless LAN Utility Refresh(R) Mode(M) View(V) About(A) General Profile Available Network Advanced Status Statistics Wi-Fi Protect Setup MyComputer Realtek RTL8186 Wi-Fi Protected Setup (WPS) An easy and secure setup solution for Wi-Fi network Pin Input Config (PIN) After pushing the PIN button.Please enter the PIN code into your AP. PIN Code : 22915887 Pin Input Config (PIN) Push Button After pushing the PBC button.Please push the physical button on your AP or visual button on the WPS config page. Push Button Config (PBC) Show Tray Icon Radio Off Disable Adapter Close Ready NUM

Hier worden twee methods voor de QSS configuratie gepresenteerd.

WLAN GENERAL

(QSS = Quick Security Settings.) Door de draadloze router en de draadloze kaart te selecteren in het QSS-venster kunt u automatisch het WPA2 beveiligingsniveau voor de verbinding instellen zonder de beheersoftware van de router of de netwerkadapter te gebruiken. Hiermee vermijdt u het gebruik van complexe interface-instelling en wordt de installatie van de draadloze beveiligingsinstellingen sterk vereenvoudigd.)

PIN-code: 8-cijferige code. Deze wordt op willekeurige wijze door het systeem gegenereerd.

3. PIN-methode

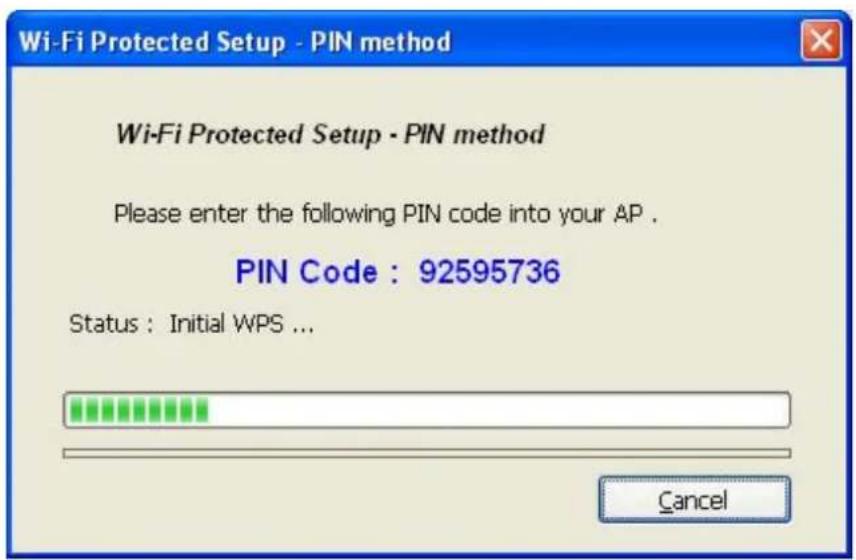

Klik op de knop "Pin Input Config (PIN)". Het volgende venster wordt weergegeven.

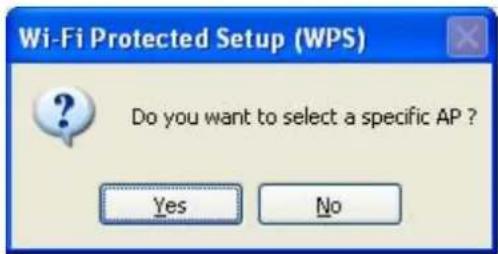

Klik op de knop "Yes" (ja) om een AP te selecteren.

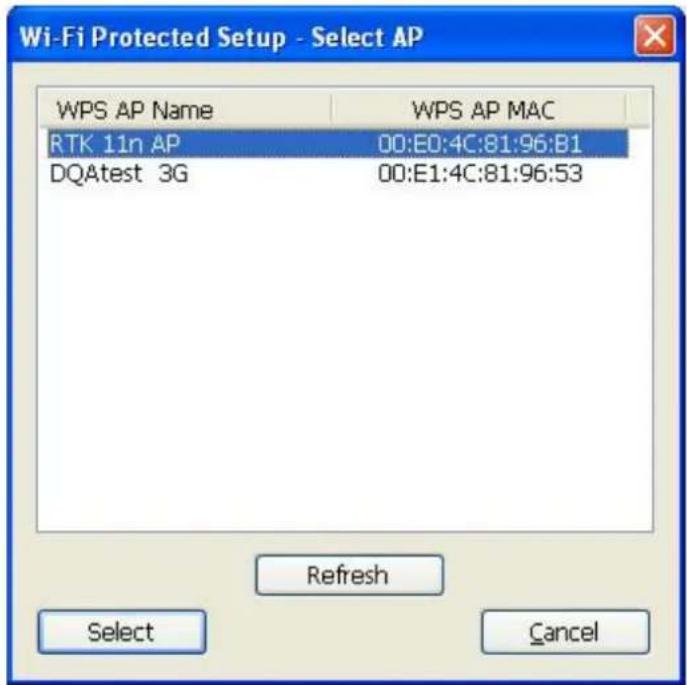

Dit venster bevat de knoppen "Refresh / Select / Cancel". Selecteer een AP-naam en klik op "Select". U kunt de PIN-methode gebruiken om de QSS te configureren.

Dubbelklik op het pictogram voor de Internetbrowser in uw scherm. Voer het IP-adres van uw geselecteerde router/AP bij het URL in en druk op Enter. U kunt vervolgens de configuratie invoeren.

Ga naar de WPS (Wi-Fi) configuratiepagina, voer de PIN-code van de adapter in en klik op de knop Conform (bevestigen) om de WPS-verbinding in te stellen.

Wanneer het scherm "Algemeen" verschijnt, is WPS met succes geconfigureerd.

WLAN GENERAL

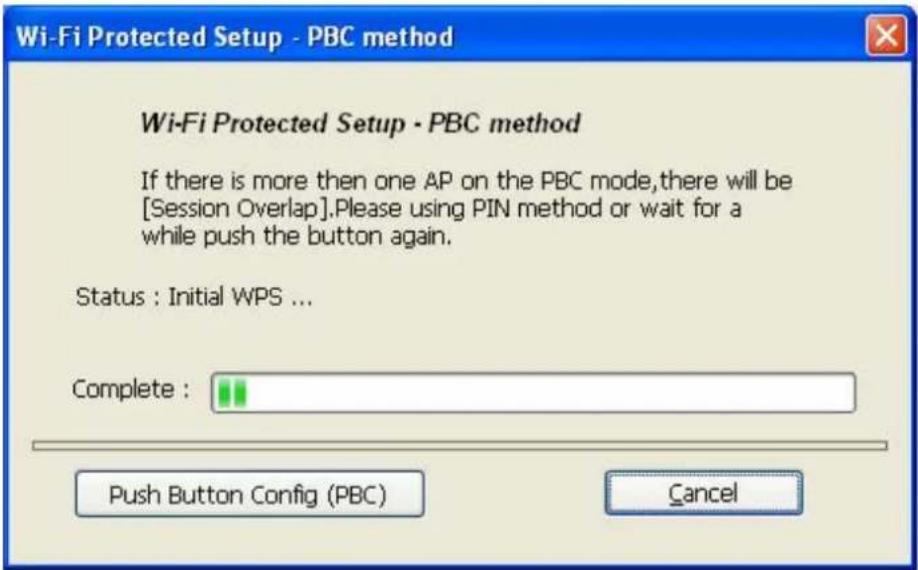

Na een druk op de PBC-knop, drukt u de fysieke knop op uw AP of de virtuele knop op de WPS-configuratiepagina in om het volgende venster te openen.

WLAN GENERAL

Open de WPS (Wi-Fi) configuratiepagina op uw gewenste router/AP in en start vervolgens de PCB-verbinding.

Zodra de WPS met succes geconfigureerd is, worden de beschikbare profielen gewijzigd.

WLAN GENERAL

REALTEK 11n USB Wireless LAN Utility Refresh(R) Mode(M) View(V) About(A) General Profile Available Network Advanced Status Statistics Wi-Fi Protect Setup MyComputer Realtek RTL818& Available Profile(s) Profile Name SSID RTK 11n AP RTK 11n AP WPS04527f96b1 WPS04527f96b1 WPS2a3b0e96b1 WPS2a3b0e96b1 Add Remove Edit Duplicate Set Default Show Tray Icon Radio Off Disable Adapter Close Ready NUM

WLAN GENERAL

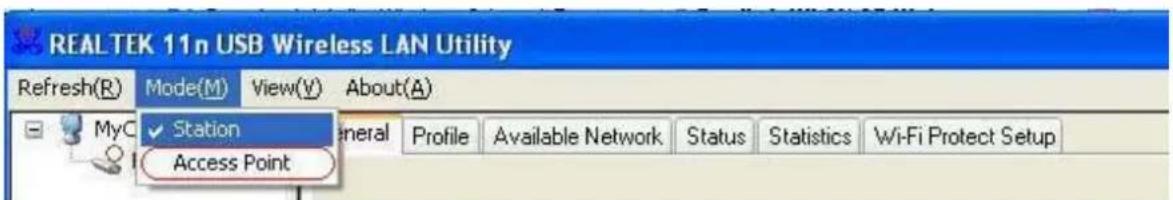

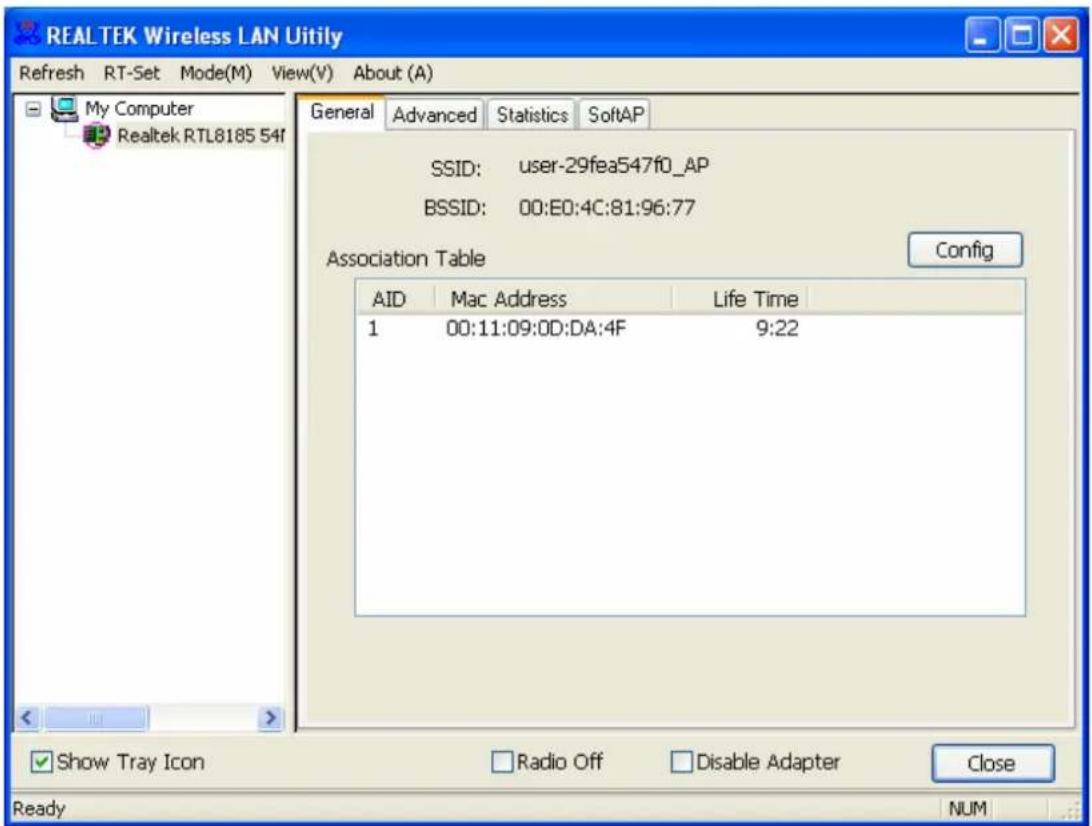

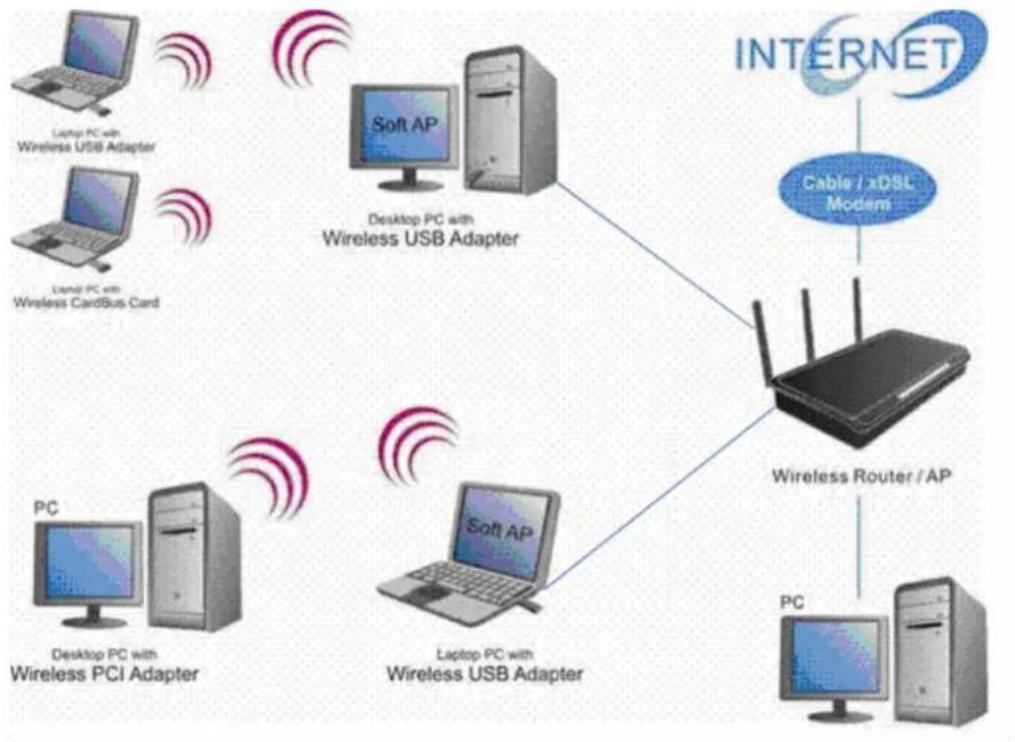

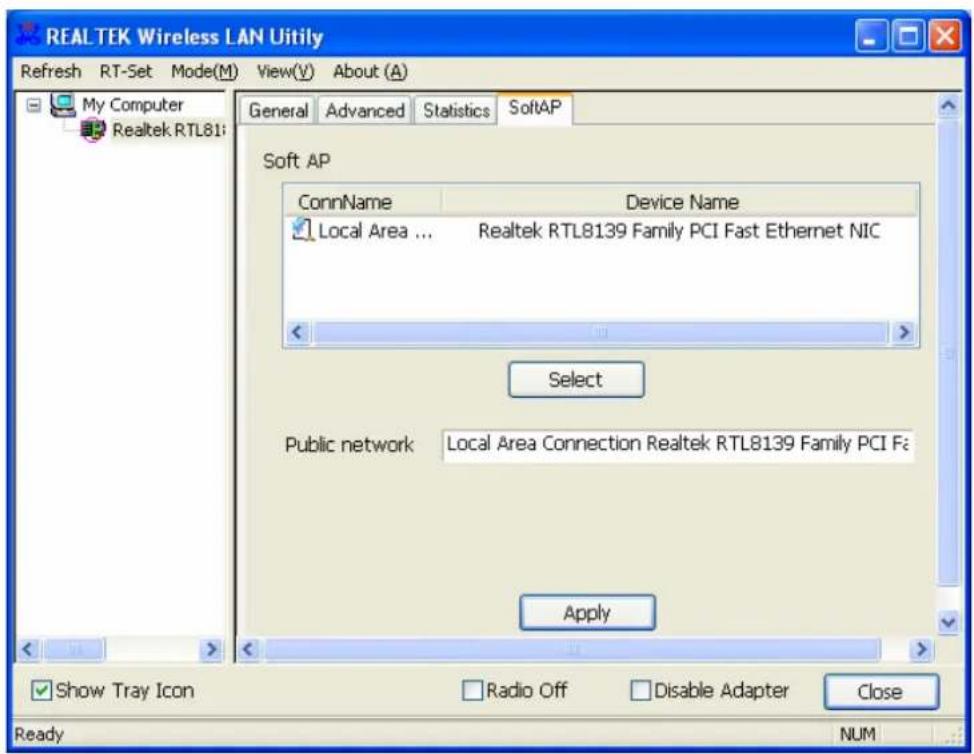

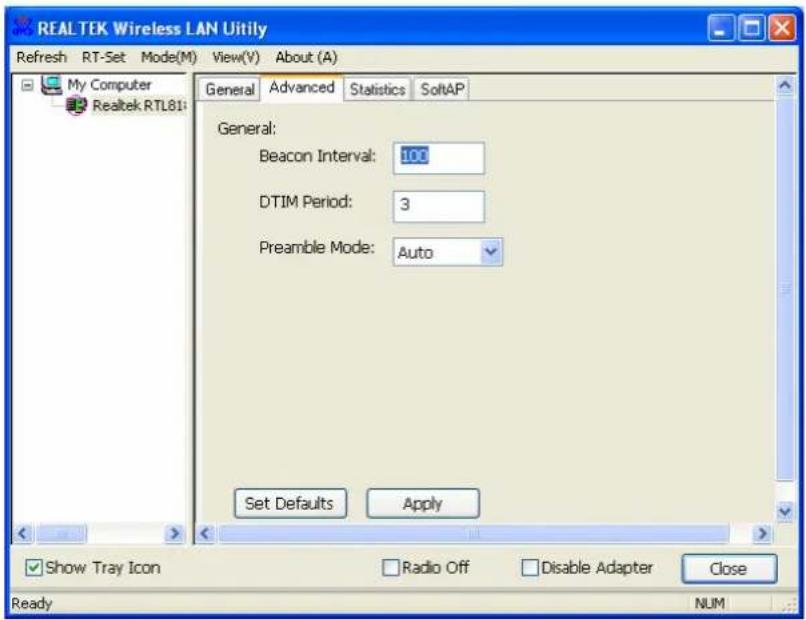

AP modus managementhandleiding

Na de configuratie van de adapter in de AP modus verschijnt deze "General" pagina, die de algemene informatie van dit AP toont.

REAL TEK 11n USB Wireless LAN Utility Refresh(R) Mode(M) View(V) About(A) MyC Station General Profile Available Network Status Statistics Wi-Fi Protect Setup Access Point

WLAN GENERAL

SSID:

De SSID (netwerk naam) van het draadloze netwerk die door dit AP werd vastgelegd.

BSSID: Het MAC adres van dit AP

Config: Klik deze toets aan om de configuraties van dit AP te veranderen.

Association Table: Toont de gegevens van deze apparaten die met dit AP associëren, met inbegrip van hun MAC adressen en de verbindingstijd met dit apparaat.

REALTEK Wireless LAN Utiily Refresh RT-Set Mode(M) View(V) About (A) General Advanced Statistics SoftAP SSID: user-29fea547f0_AP BSSID: 00:E0:4C:81:96:77 Association Table Config AID Mac Address Life Time 1 00:11:09:0D:DA:4F 9:22 Show Tray Icon Radio Off Disable Adapter Close Ready NUM

WLAN GENERAL

Geavanceerd

Signaalinterval: Defineert de interval tussen signalen van 20\~1000

DTIM periode: Stelt de DTIM periode tussen 1\~255 in

Preamblemodus: Klik op de dropdown-lijst om de de lange, korte of automatische preamble te kiezen

Set Defaults: Klik op deze toets om de bovenstaande instellingen op standaard terug te zetten

Apply: Klik op deze toets om veranderingen uit te voeren

REALTEK Wireless LAN Utility Refresh RT-Set Mode(M) View(Y) About (A) General Advanced Statistics SoftAP General: Beacon Interval: 100 DTIM Period: 3 Preamble Mode: Auto Set Defaults Apply Show Tray Icon Radio Off Disable Adapter Close Ready NUM

WLAN GENERAL

Statistiek

Deze tab toont de transmissiegegevens. Wanneer u de "Reset" toets aanklikt, worden de waarden vanaf nul geteld.

REAL TEK Wireless LAN Utility Refresh RT-Set Mode(M) View(V) About (A) My Computer Realtek RTL8 General Advanced Statistics SoftAP Counter Name Value Tx OK 2213 Tx Error 0 Tx Retry 0 Tx Beacon OK 0 Tx Beacon Error 0 Rx OK 1896 Rx Retry 0 Rx CRC Error(0-500) 0 Rx CRC Error(500-1000) 0 Rx CRC Error(>1000) 0 Rx ICV Error 0 Reset Show Tray Icon Radio Off Disable Adapter Close Ready NUM

WLAN GENERAL

SoftAP

Met deze pagina kan de gebruiker de adapter voor een verbinding met een openbaar netwerk kiezen. Klik a.u.b. op het apparaat dat voor de verbinding met een openbaar netwerk gebruikt wordt en klik de "Select" toets aan en vervolgens de "Apply" toets om de procedure uit te voeren.

64/128-bit WEP, WPA (TKIP met IEEE 802.1x), AES

FCC klasse B, CE, VCCI klasse B

WLAN GENERAL

PT

Aviso da marca CE
