BRUKSANVISNING LCS8131N3 Longshine

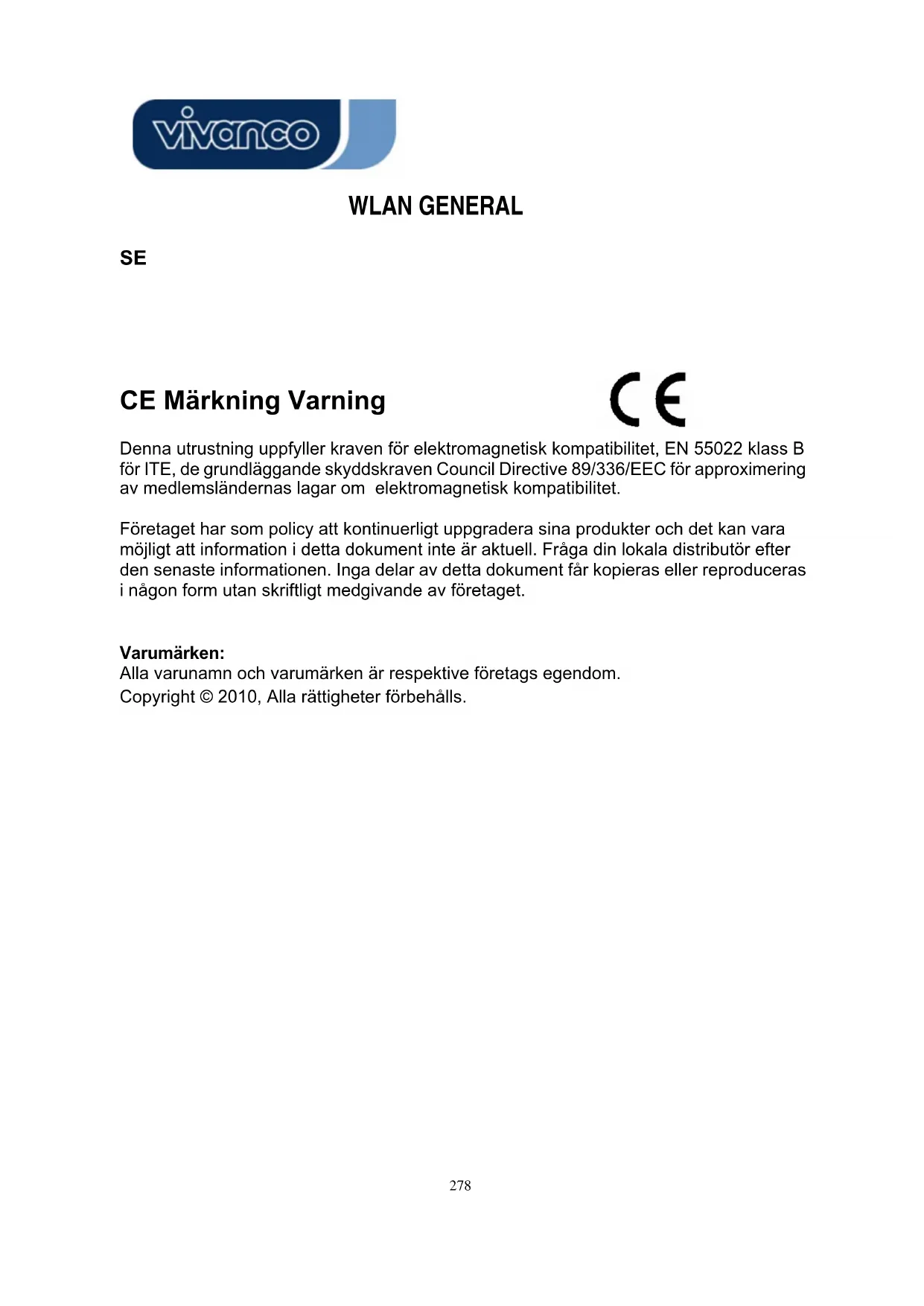

CE Märkning Varning Denna utrustning uppfyller kraven för elektromagnetisk kompatibilitet, EN 55022 klass B för ITE, de grundläggande skyddskraven Council Directive 89/336/EEC för approximering av medlemsländernas lagar om elektromagnetisk kompatibilitet. Företaget har som policy att kontinuerligt uppgradera sina produkter och det kan vara möjligt att information i detta dokument inte är aktuell. Fråga din lokala distributör efter den senaste informationen. Inga delar av detta dokument får kopieras eller reproduceras i någon form utan skriftligt medgivande av företaget.

Varumärken: Alla varunamn och varumärken är respektive företags egendom. Copyright © 2010, Alla rättigheter förbehålls.WLAN GENERAL

ÖVERBLICK Tack för att du köpt denna produkt! Läs igenom detta kapitel för att lära känna din IEEE 802.11n Wireless Adapter. Uppackning Information Kontrollera att förpackningen innehåller följande delar innan du fortsätter:

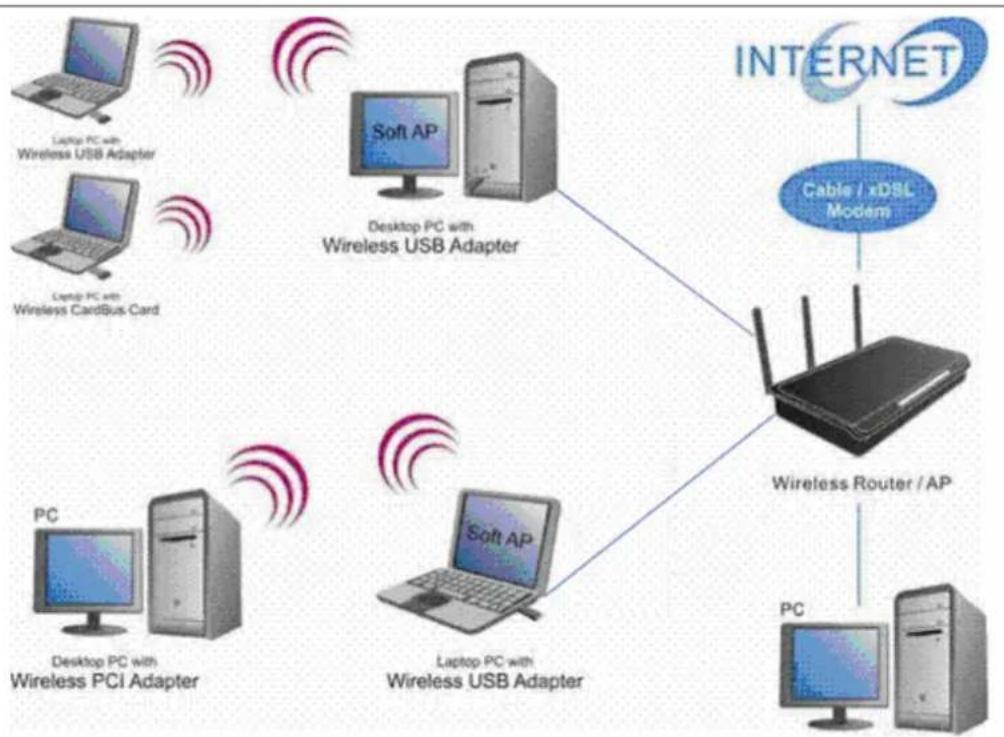

Introduktion till IEEE 802.11n Wireless Adapter IEEE 802.11n Wireless adapter låter användaren upprätta ett IEEE 802.11n trådlöst nätverk på 300 Mbps med 2.4GHz frekvens, som även är kompatibelt med IEEE 802.11b/g trådlösa enheter med 11/54 Mbps. Du kan konfigurera adaptern för ad-hoc mode för att ansluta till andra 2.4GHz trådlösa datorer eller för Infrastructure mode för att ansluta till en trådlös AP eller router för anslutning till Internet. Med adaptern följer ett användbart program för att söka tillgängliga nätverk och spara nätverk som användare ofta anslutit sig till. Även säkerhetskryptering kan konfigureras med detta program.

Huvudfunktioner y Följer IEEE 802.11b/g/n wireless standard y Stödjer auto-installation och diagnos- verktyg. y High Speed transfer data rate upp till 150/300 Mbps y Stödjer trådlös datakryptering med 64/128-bit WEP, WPA, WPA2 (TKIP med IEEE 802.1x) och AES funktionerWLAN GENERAL

LED indikationer Status Arbetsstatus Blinkar grönt Radioadaptern är på Långsamt grönt blinkande Adaptern är ansluten, men sänder inte eller tar emot data. Snabbt grönt blinkande Adaptern är aktiv och sänder eller tar emot data. Radio/ACT LED Off Radioadaptern är avstängd.WLAN GENERAL

INSTALLATIONSGUIDE Installation av programvara Obs!: Följande guide för installation av drivrutiner använder Windows XP som antaget operativsystem. Tillvägagångssätt och meddelandefönster i Windows 98se, 2000 Vista, Win7 liknar de i Windows XP. Sätt i cd-skivan som följde med produkten i din cd-romspelare. Menyfönstret öppnas automatiskt. Klicka på “Driver” –knappen för denna produkt.

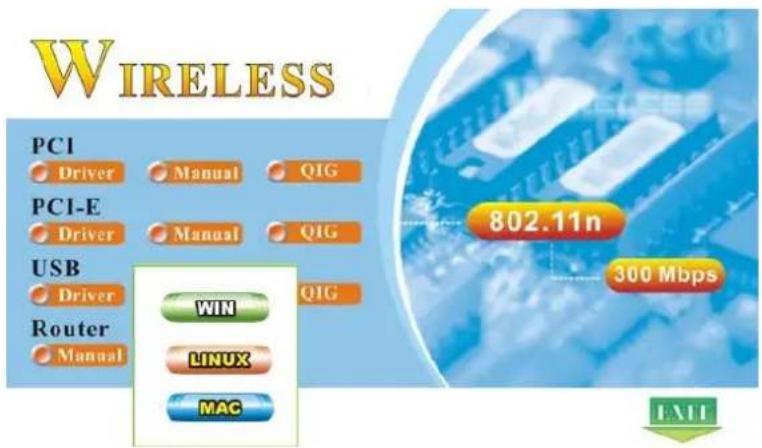

Obs!: Om cd:n inte startar automatiskt, klicka på “Den här datorn”Æ din cd-romspelare och dubbelklicka på “Setup” –ikonen för att starta menyn. Observera: Var noga med att installera mjukvaran och drivrutinen INNAN du ansluter WLAN-adaptern till USB-porten.WLAN GENERAL

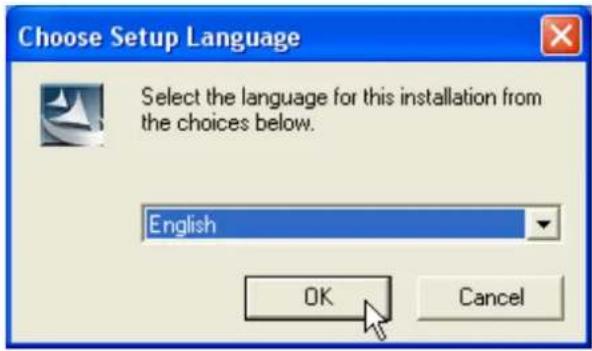

1. Fönstret för språkval öppnas. Välj språk och klicka på OK.

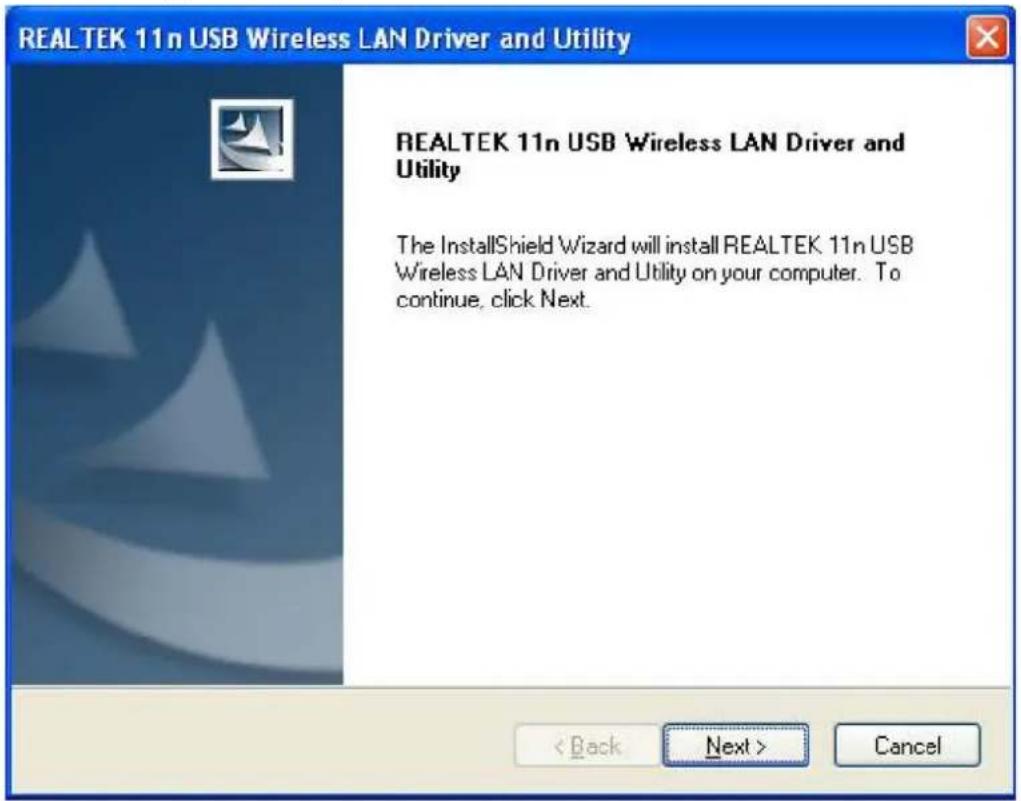

2. Välkomstfönstret öppnas. Klicka på “Nästa” för att fortsätta.WLAN GENERAL

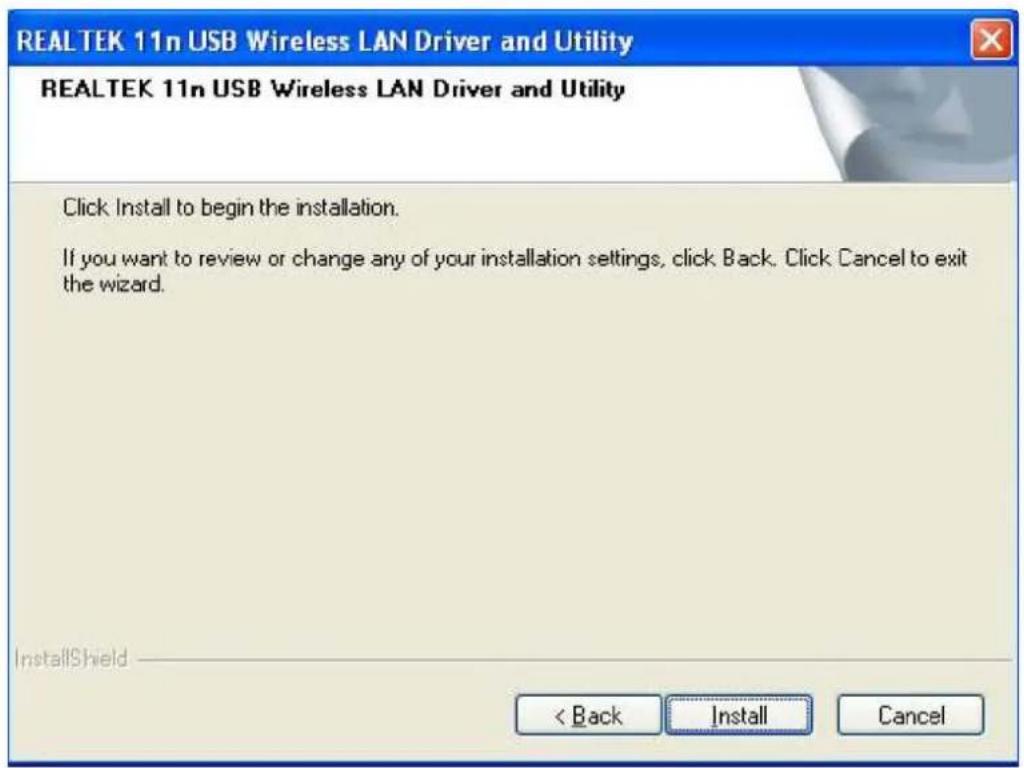

3. Klicka på ”installera” för att påbörja installationen.

4. Vänta tills installationen är slutförd.WLAN GENERAL

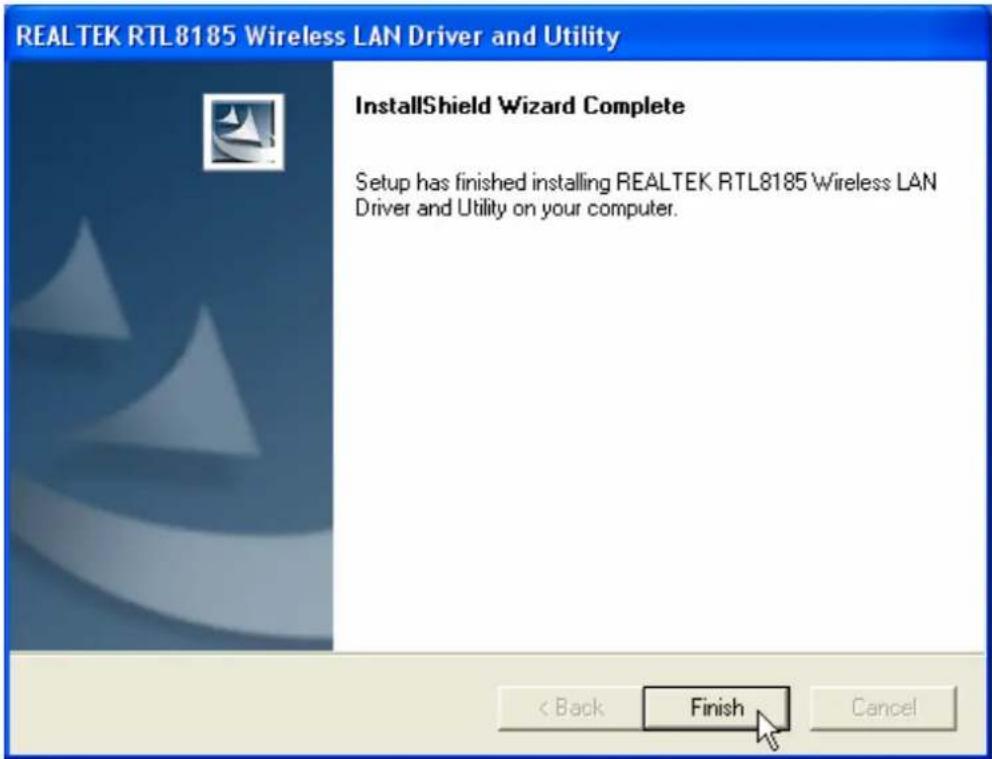

5. Klicka på “Slutför” för att avsluta installationen av program och drivrutiner.WLAN GENERAL

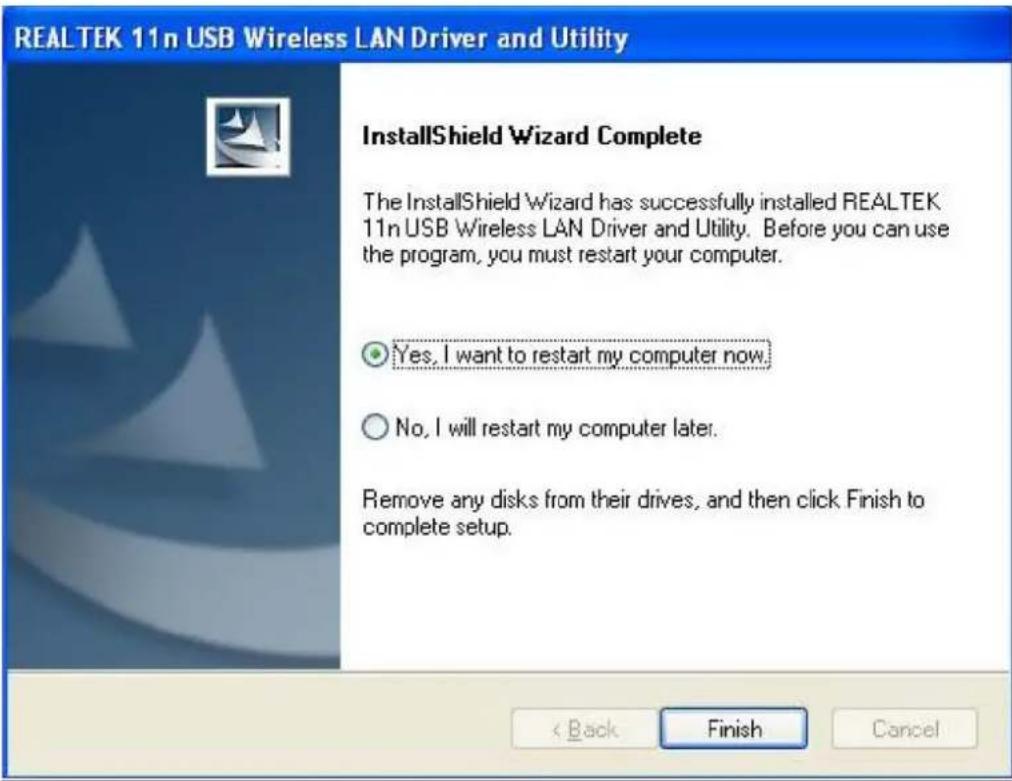

6. Välj ”Ja, jag vill starta om datorn nu” och klicka på ”slutför”.WLAN GENERAL

INSTRUKTIONER Läs detta kapitel för att förstå användargränssnittet för enheten och hur du använder enheten. Att Upprätta En Enkel Nätverksanslutning Innan Du Börjar I de följande instruktionerna för att upprätta en nätverksanslutning använder vi det medföljande pro-grammet för att konfigurera ditt trådlösa nätverk. Obs!: Användare av Windows XP som vill konfigurera nätverket med detta programmet utför följande åtgärder för att avaktivera det interna Windows XP stödet för trådlösa nätverk (Wireless Zero Configuration Service)

1. Dubbelklicka på ikonen på ditt skrivbord för att starta programmet.

2. Kontrollera att rutan “Windows Zero Config” inte är ikryssad.

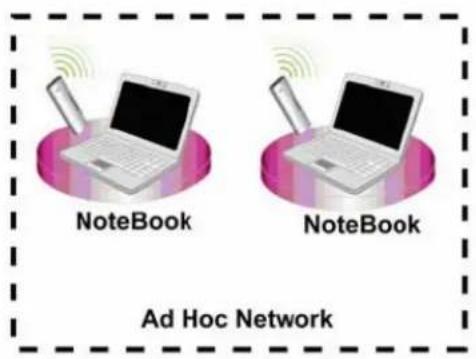

Ad-Hoc Mode Ett trådlöst nätverk i Ad-Hoc mode ansluter två datorer direkt utan att gå via en router eller AP. Detta kallas även ett peer-to-peer nätverk. Vi kan till exempel installera en trådlös adapter i två olika datorer. Kommu-nikationen mellan de två datorerna är ett nätverk i Ad-Hoc mode.WLAN GENERAL

Att använda adaptern i Ad-Hoc Mode

1. Dubbelklicka på ikonen på ditt skrivbord.

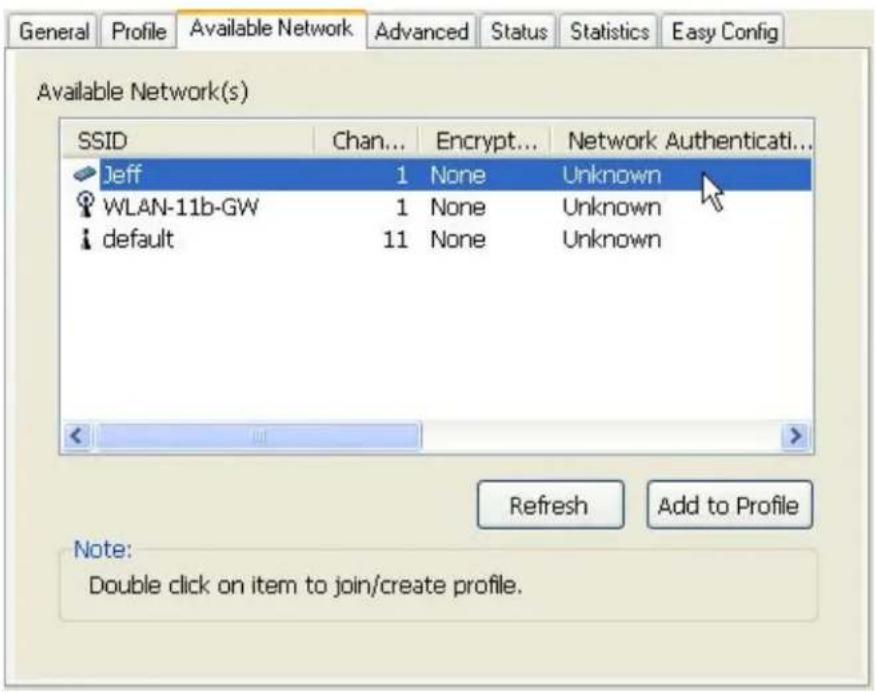

2. Klicka på fliken “Available Network” för att söka efter tillgängliga trådlösa nätverksadaptrar. Dub-

belklicka på nätverksadaptern som du ska ansluta till.

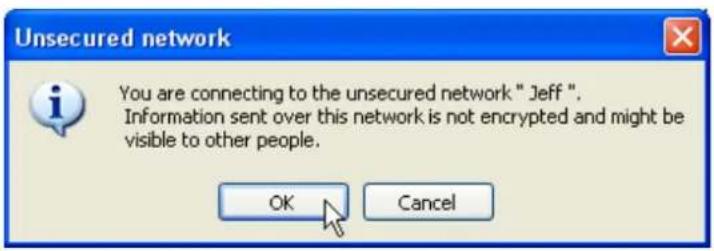

3. Klicka på OK för att bekräfta att du ansluter till ett öppet trådlöst nätverk.

4. Klicka på OK för att lägga till detta nätverk i profillistan.

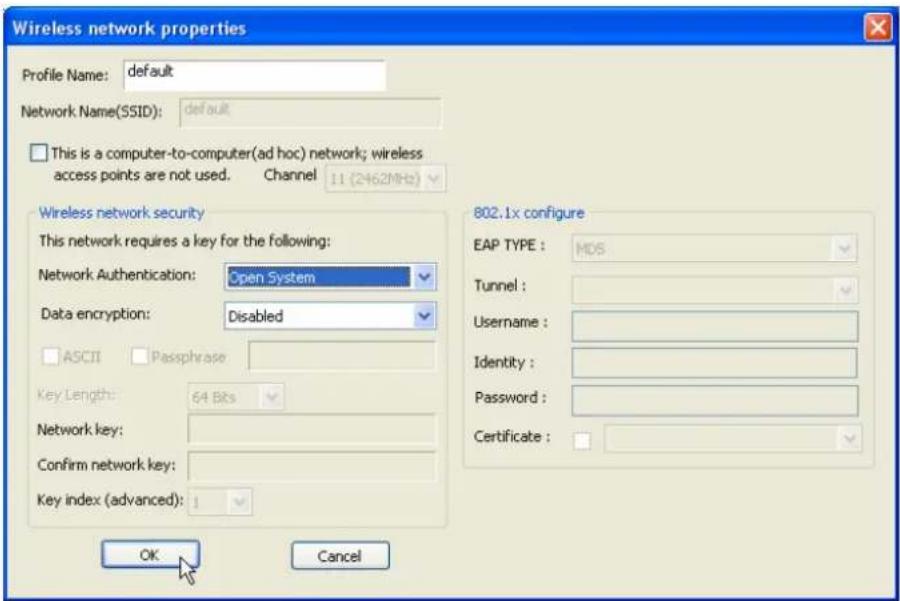

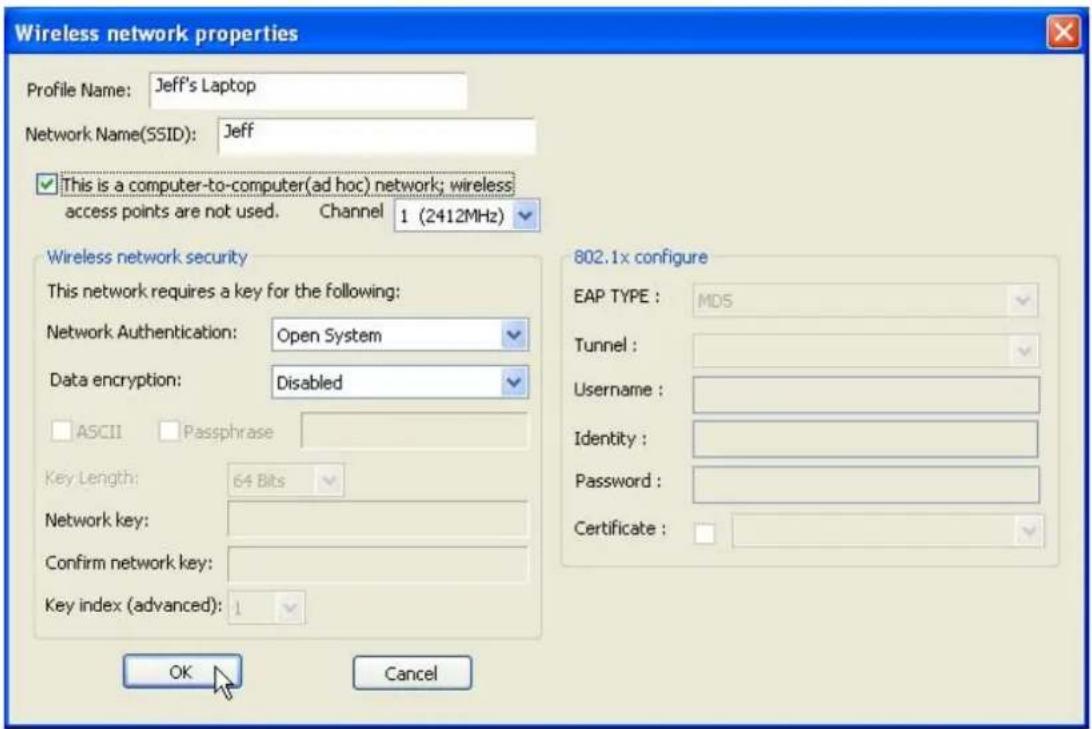

Obs!: Detta exemplet är ett öppet trådlöst nätverk. Om du ska ansluta till en skyddad trådlös adapter måste du konfigurera inställningarna för kryptering i denna profilen så att de stämmer överens med den andra trådlösa adaptern. Klicka på rullgardinsmenyn “Network Authentication” för att välja en metod för au-WLAN GENERAL

tentisering och välj sedan ett alternativ för “Data encryption”. Fyll i de tomma fälten som krävs och klicka på “OK”.WLAN GENERAL

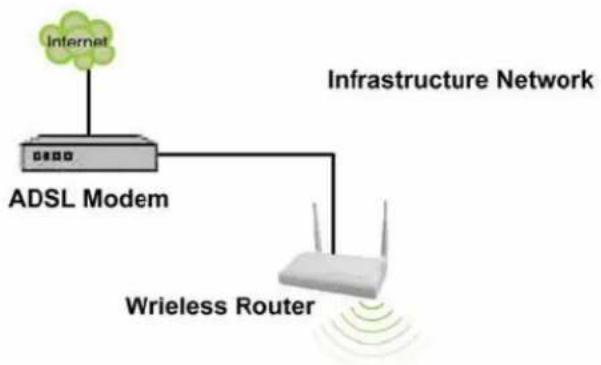

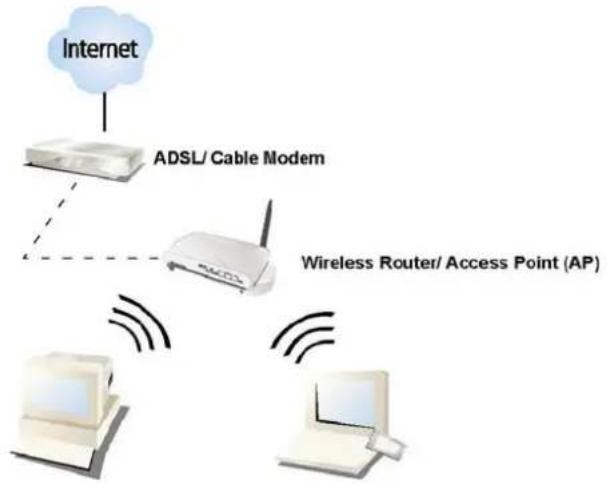

Infrastructure Mode Ett Infrastructure Mode nätverk består av minst en trådlös klient och en trådlös AP eller router. Denna klient ansluter till Internet eller intranet genom att kommunicera med denna trådlösa AP.WLAN GENERAL

Att använda adaptern i Infrastructure Mode:

1. Dubbelklicka på ikonen på ditt skrivbord.

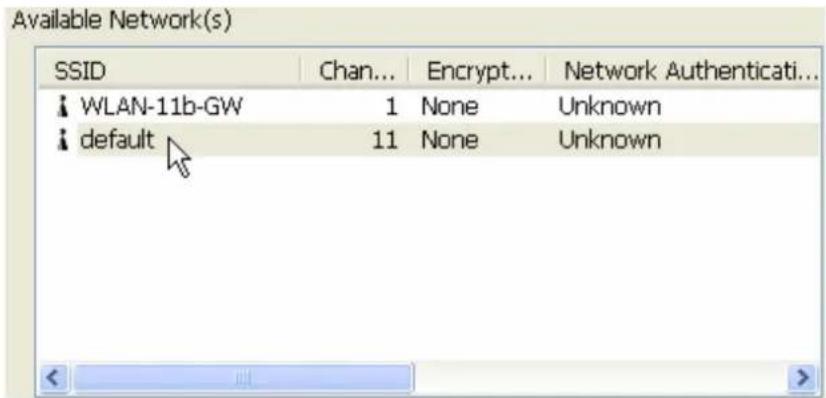

2. Klicka på knappen “Available Network” för att söka efter tillgängliga access points. Dubbelklicka på

den AP du ska ansluta till.

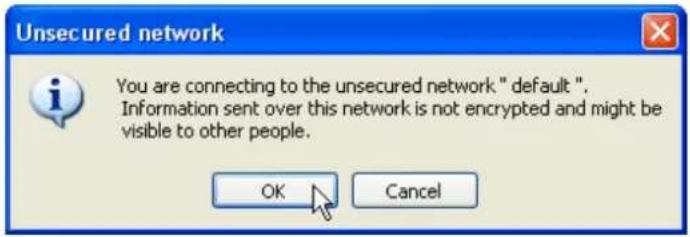

3. Klicka på OK för att bekräfta att du ansluter till ett öppet trådlöst nätverk.

4. Klicka på OK för att lägga till nätverket till profillistan.WLAN GENERAL

Obs!: Detta exemplet är ett öppet trådlöst nätverk. Om du ska ansluta till en skyddad trådlös adapter måste du konfigurera inställningarna för kryptering i denna profilen så att de stämmer överens med din AP. Klicka på rullgardinsmenyn “Network Authentication” för att välja en metod för autentisering och välj sedan ett alternativ för “Data encryption”. Fyll i de tomma fälten som krävs och klicka på “OK”.

Introduktion till Wireless LAN Utility Obs!: Dessa instruktioner använder Windows XP som antaget operativsystem. Vissa funktioner stödjs inte av Windows 98se eller Windows ME. Starta Wireless LAN Utility Dubbelklicka på genvägen på ditt skrivbord. Wireless LAN Utility öppnas. Du kan klicka på de övre flikarna för att konfigurera denna adaptern. Kryssrutorna nedanför ställer följande funktioner till förfogande: Show Tray Icon Kryssa i denna ruta för att visa programets ikon i Aktivitets- fältet, som finns i det nedre högra hörnet av skrivbordet. Du kan även ta bort krysset från rutan för att ta bort programi- konen från Aktivitetsfältet. Windows Zero Config Lämna denna rutan tom för att använda Windows XPs egent stöd för trådlös kommunikation (Wireless Zero Configuration Service) istället för att använda detta program för att konfig- urera ditt trådlösa nätverk. Radio Off Kryssa i denna rutan för att hindra adaptern från att sända eller ta emot signaler. Ta bort krysset för att kommunicera. Disable Adapter Kryssa i denna rutan för att avaktivera den trådlösa adaptern. Ta bort krysset för att aktivera adaptern igen.WLAN GENERAL

Konfigurationshandledning Det här kapitlet beskriver hur du konfigurerar din adapter för trådlös anslutning till ditt trådlösa nätverk (Wireless Local Area Network, WLAN) och hur du använder krypteringsfunktionerna för datasäkerhet. Konfigurering av adaptern i Windows 2000 liknar konfigureringen i Windows XP. Denna handledning använder Windows XP som exempel. När du har installerat adaptern visas adapterikonen i aktivitetsfältet längst ner i skärmbilden Ikonen visar signalstyrkan genom att med hjälp av färger ange den mottagna signalens styrka (RSSI). Lila: ingen anslutning. Vit: fel i nätverket. Delvis grön: bra signalstyrka. Helt grön: utmärkt signalstyrka.WLAN GENERAL

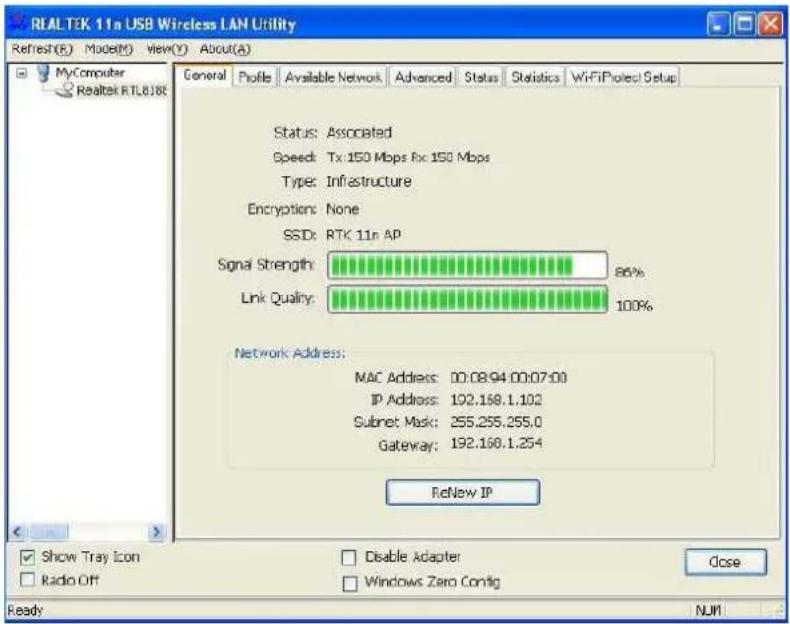

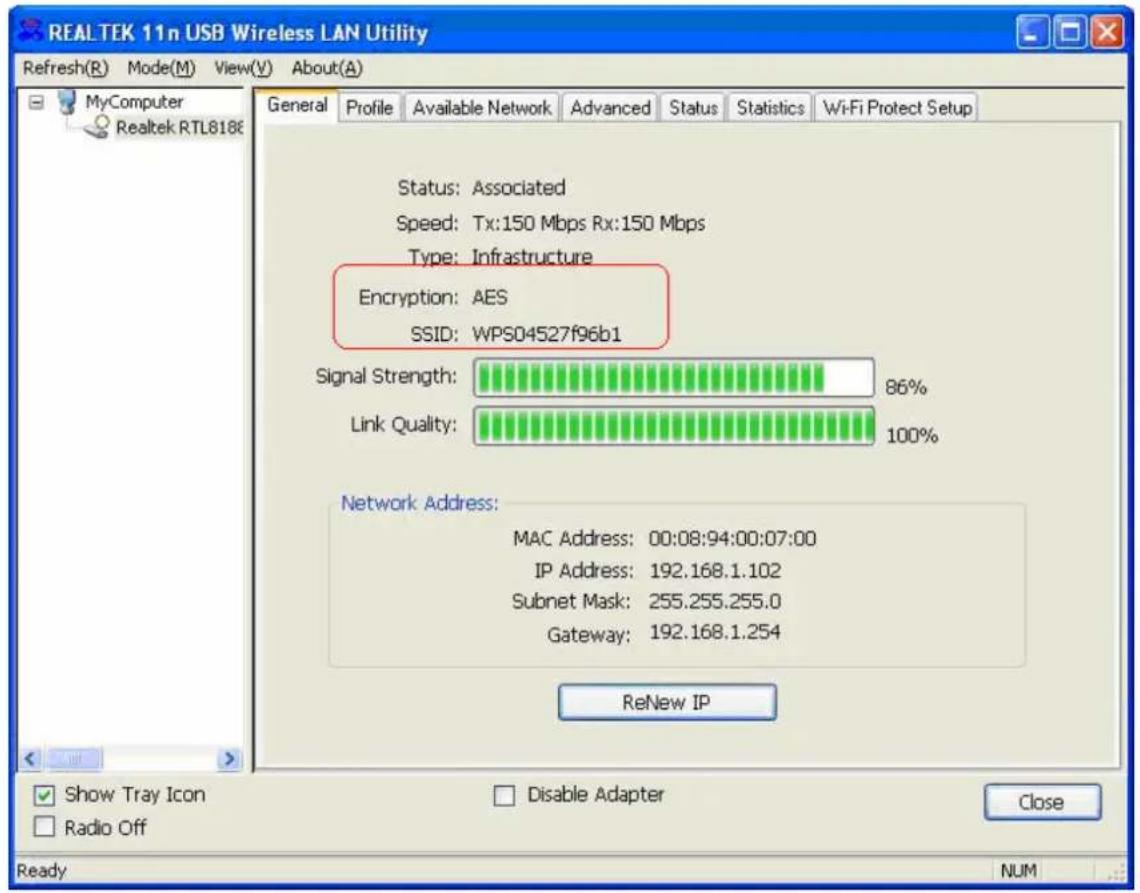

General När du startat programmet visas fliken för allmän information. General -fliken visar information om din nuvarande trådlösa nätverksanslutning. Du kan klicka på Renew för att uppdatera informationen.

Status: Kontrollera om enheten är associerad med målnätverket. Speed: Nuvarande hastighet för anslutningen Type: Infrastructure mode eller Ad-Hoc mode. Encryption: Krypteringssätt för anslutning till den nuvarande nätverksprofilen. SSID: SSID (nätverkets namn) för det anslutna trådlösa nätverket. Signal Strength: Visar signalstyrkan som uppmätts av denna adaptern. Link Quality Visar kvaliteten för denna trådlösa anslutning. Network Address: Visar inställningarna för de nuvarande IP-adresserna för denna adapter.WLAN GENERAL

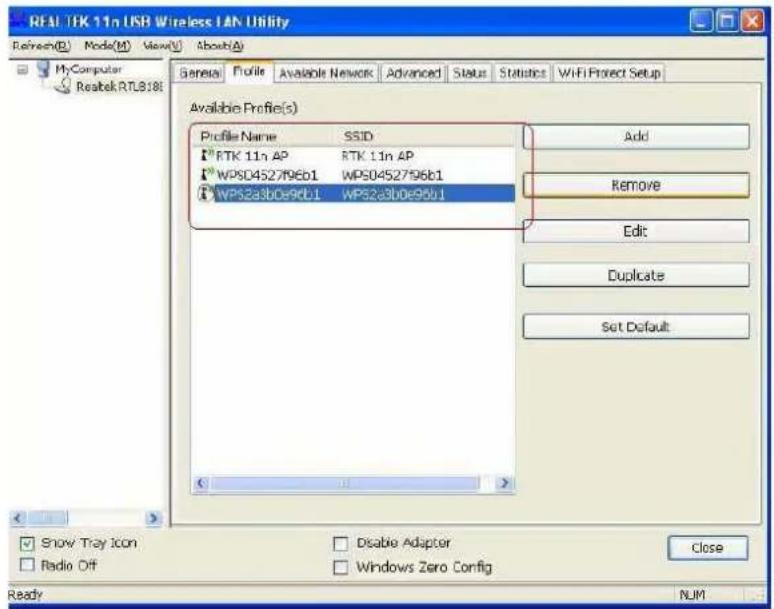

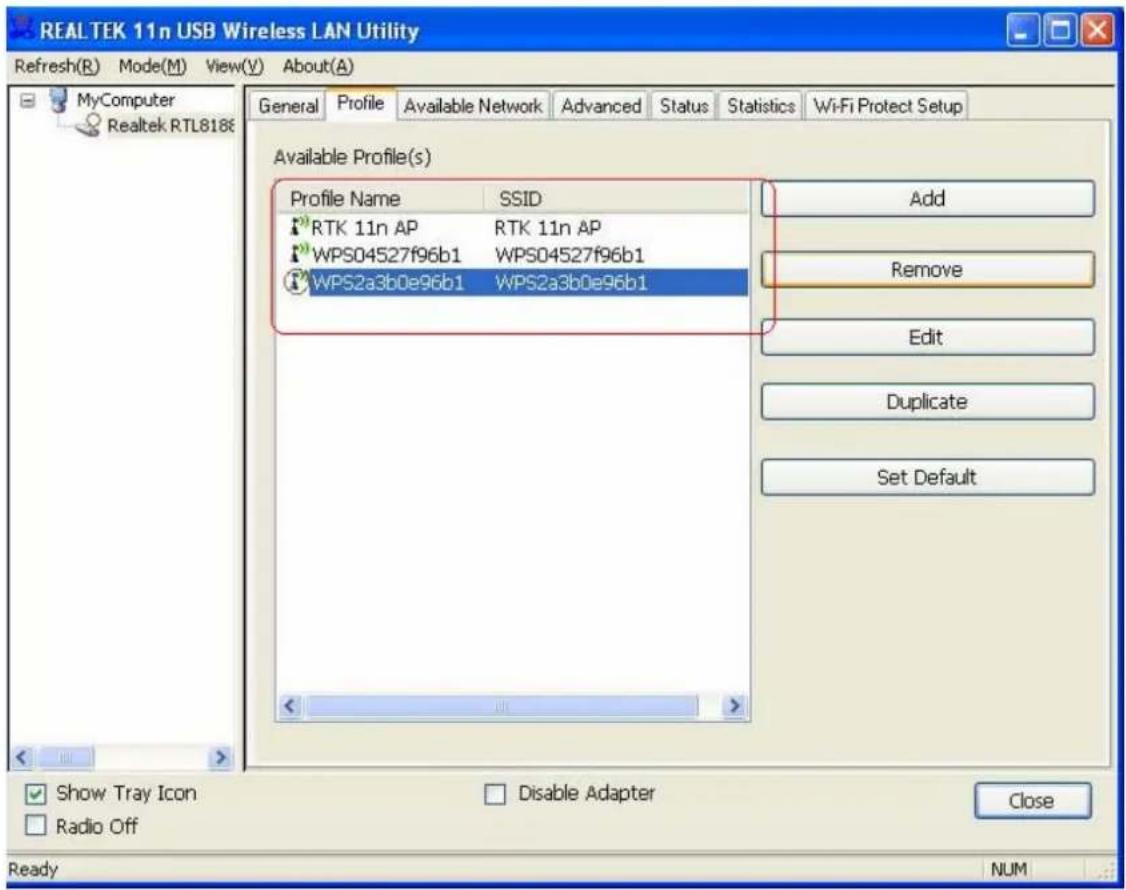

Profile Profile –fliken listar de sparade anslutningarna. Du kan klicka på knapparna vid sidan om för att konfigurera varje anslutning.

Add Klicka på denna knappen för att lägga till en anslutningsprofil för denna adaptern. Remove

För att ta bort en anslutningsprofil klickar du på profilen i profillistan och klicka på denna knappen för att ta bort den. Edit

För att ändra på inställningarna för en profil klickar du på profilen i pro- fillistan och sedan på denna knappen för att editera. Duplicate

För att göra en kopia av en profil klickar du på profilen som ska kopieras och sedan på denna knappen för att kopiera den. Set Default För att välja en profil som din trådlösa standardanslutning klickar du på profilen i listan och sedan på denna knappen. Du kan även dubbelklicka på en profil för att välja den som trådlös standardanslutning.WLAN GENERAL

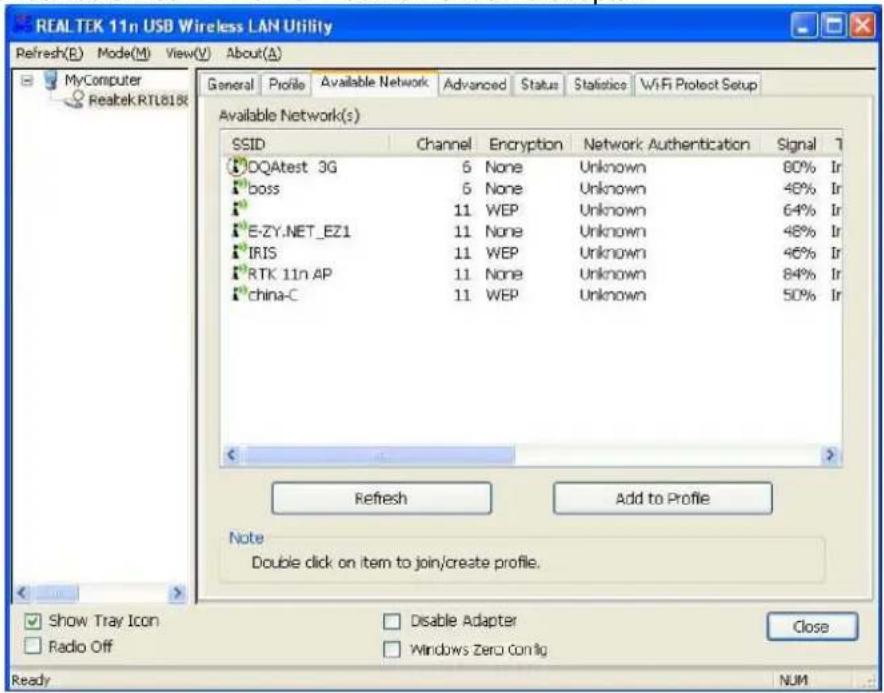

Available Network Denna flik visar de nätverk som finns inom räckhåll för denna adaptern.

Refresh Klicka på denna knappen för att på nytt söka efter tillgängliga nät- verk runt adaptern. Add to Profile För att lägga till ett tillgängligt nätverk till din profillista väljer du ett tillgängligt nätverk och klickar på denna knappen för att lägga till.WLAN GENERAL

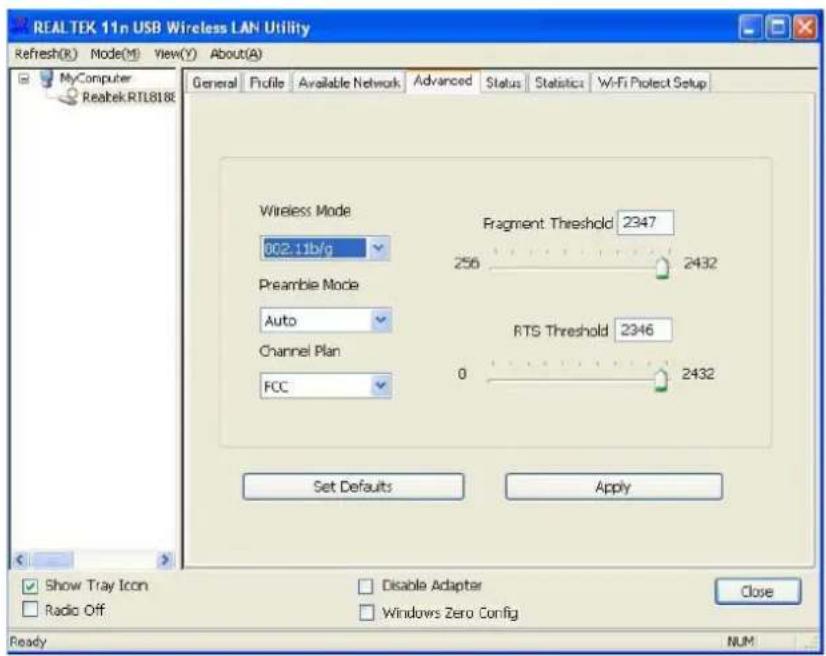

Advanced Denna Advanced-flik innehåller avancerade inställningar för adaptern. Varje ändring under denna fliken utförs först efter att du har klickat på knappen Apply. För att återställa standardinställningarna för Advanced-fliken klickar du på knappen Set defaults.

Aktivera turbo mode AUTO Aktivera eller avaktivera turbo automatiskt beroende på nätverksom- givningen Fragment Threshold Den maximala storleken på ett datapaket som ska segmenteras och sändas. Välj storlek från 256 till 2432(standard) bytes. RTS Threshold Välj RTS Threshold från 0 till 2432(standard) Wireless Mode 802.11g/b Anslut till ett 802.11b/g nätverk (2.4GHz/54Mbps) 802.11b Anslut till ett 802.11b nätverk (2.4GHz/11Mbps) 802.11b Preamble Mode Sätt preamble mode till lång, kort eller auto detection mode. Region Domain Välj din region från rullgardinsmenyn. Notera att det är nödvändigt för dig att välja en korrekt region. Val av en felaktig region kan vara mot gällande lagar.WLAN GENERAL

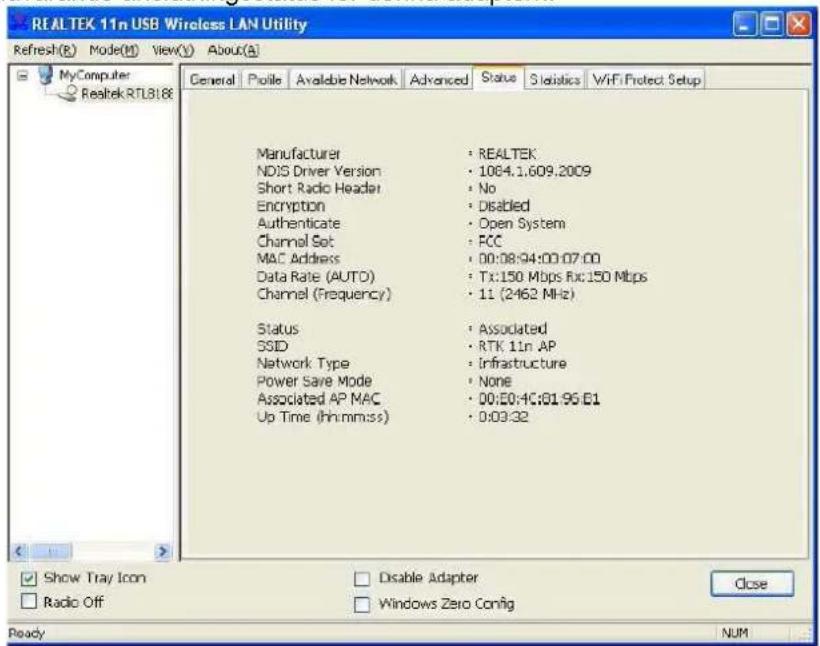

Status Denna flik visar nuvarande anslutningsstatus för denna adaptern.WLAN GENERAL

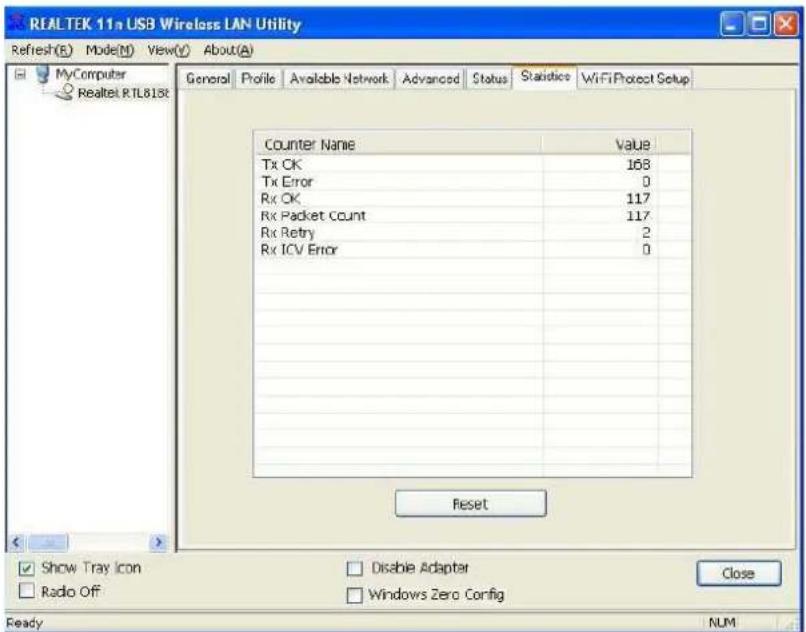

Statistics Öppna denna flik för att se protokollet för överföringsaktivitet. Ett klick på “Reset” –knappen nollställer alla värden.WLAN GENERAL

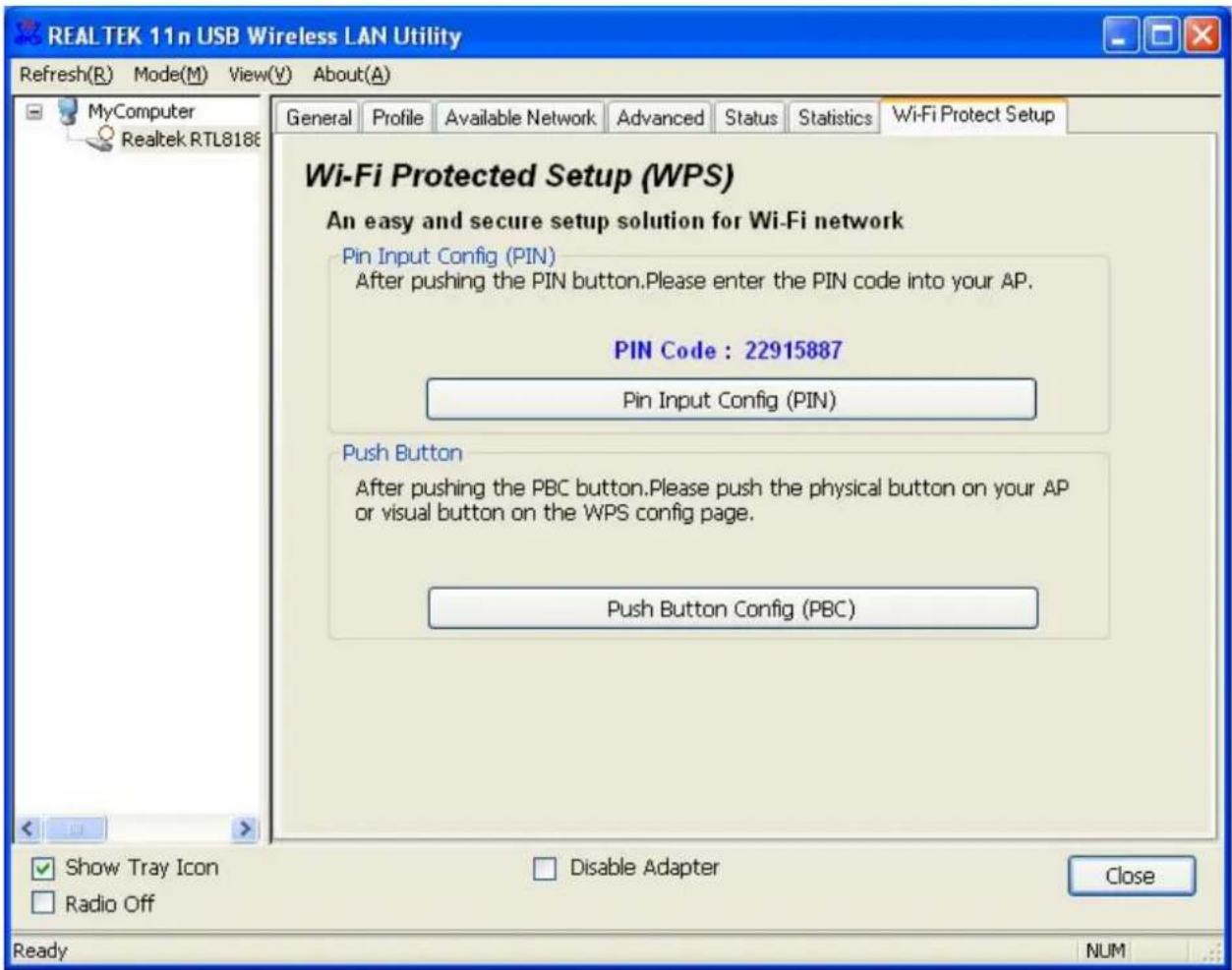

WPS - Wi-Fi Protect Setup WI-Fi Protected Setup (enkel WI-Fi konfigurering) används i första hand för att förenkla säkerhets-setup och hantering av WI-FI-nätverk. Denna adapter stöder både PIN-konfigurering och PBC-konfigurering. Om det trådlösa kortet stöder WI-Fi Protected Setup (WPS) kan du upprätta en trådlös anslutning mellan det trådlösa kortet och routern genom att använda antingen Push Button-konfigurering (PBC) eller PIN-konfigurering.

Här visas två sätt att konfigurera QSS. (QSS = Quick Security Settings. Om du väljer den trådlösa routern och det trådlösa kortet i QSS-fönstret, kan du automatiskt installera WPA2 säkerhetsnivån utan att du behöver användaWLAN GENERAL

routern eller nätverksadapterns administrationsprogram. På så sätt undviks komplexa gränssnittsinställningar, vilket gör installationen av de trådlösa säkerhetsinställningarna mycket enklare). Pin-kod: 8-siffrigt tal. Genereras slumpmässigt av systemet.

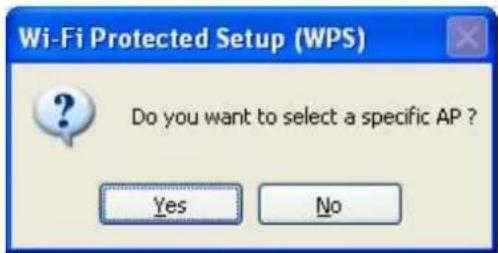

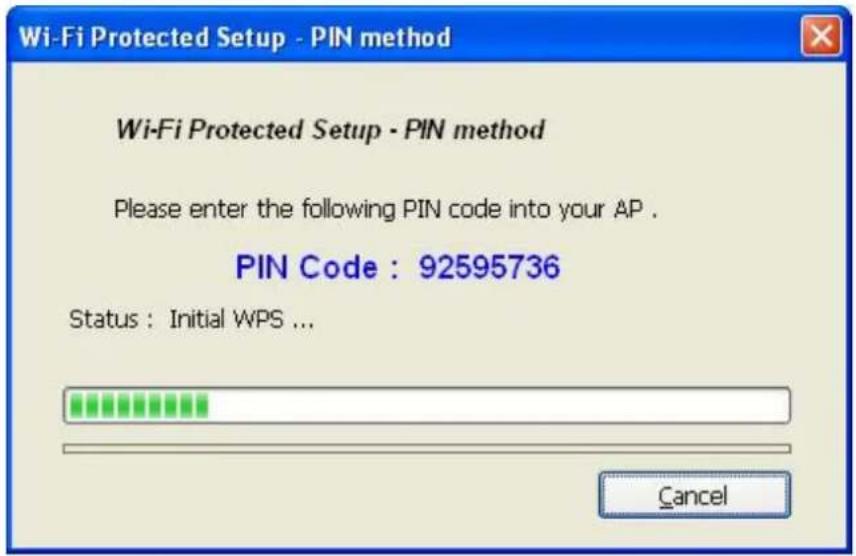

Klicka på knappen “Pin Input Config (PIN)”. Då visas följande fönster.

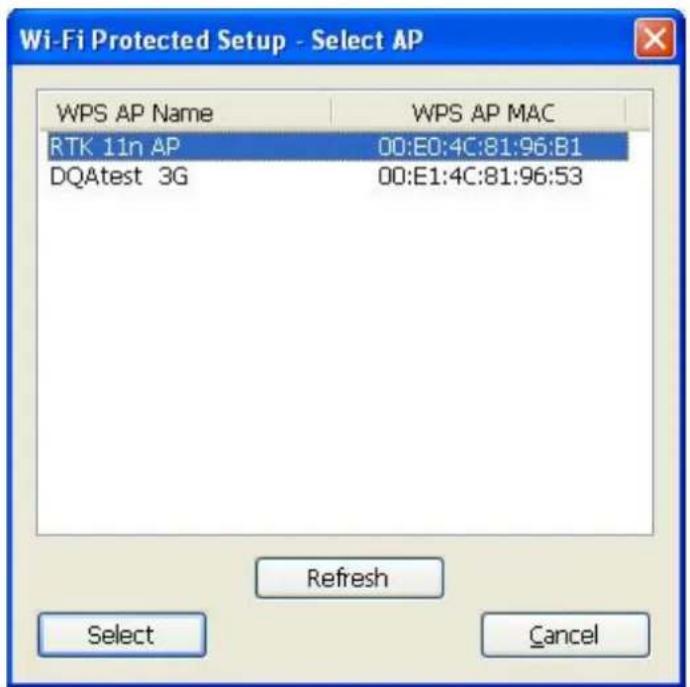

Klicka på ”Ja” för att välja en AP. I dialogrutan finns knapparna “uppdatera / välj / avbryt”. Välj ett AP-namn och klicka på “välj”.WLAN GENERAL

Sedan kan du använda PIN-metoden för att konfigurera QSS. Dubbelklicka på ikonen för internet-webbläsaren på bildskärmen. Skriv in den valda routerns/AP:ns IP-adress i URL och tryck på enter. Sedan kan du utföra konfigurationen. Gå till konfigureringssidan för WPS (Wi-Fi), skriv in adapterns PIN-kod och klicka på ”bekräfta” för att utföra WPS-anslutningen. När det "allmänna" fönstret visas har konfigureringen av WPS lyckats.WLAN GENERAL

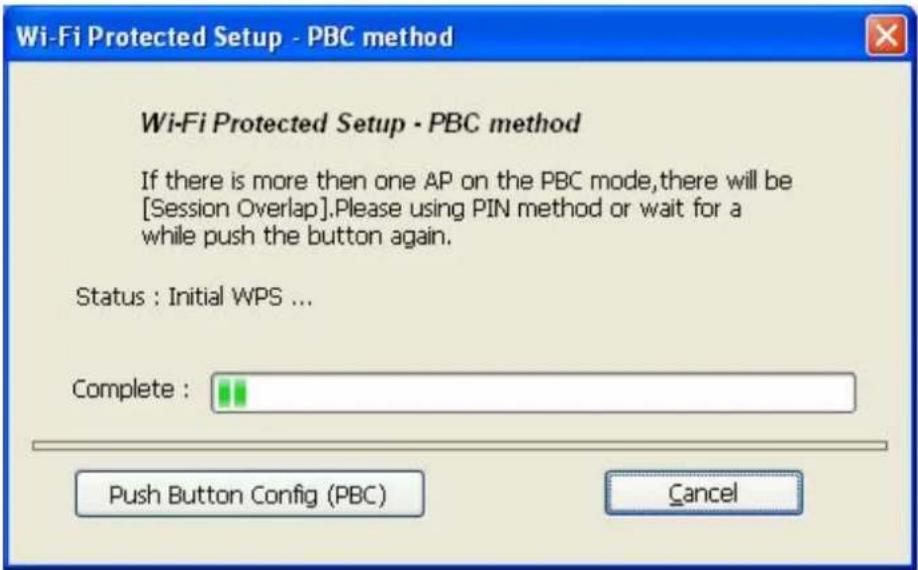

När du har tryckt på PBC-knappen trycker du på den fysiska knappen på din AP, eller på den virtuella knappen på WPS-konfigureringssidan, för att hämta nedanstående fönster.WLAN GENERAL

Hämta WPS (Wi-Fi) konfigureringssidan på din valda router/AP och starta PBC-anslutningen. När WPS har konfigurerats framgångsrikt är de tillgängliga profilerna ändrade.WLAN GENERAL

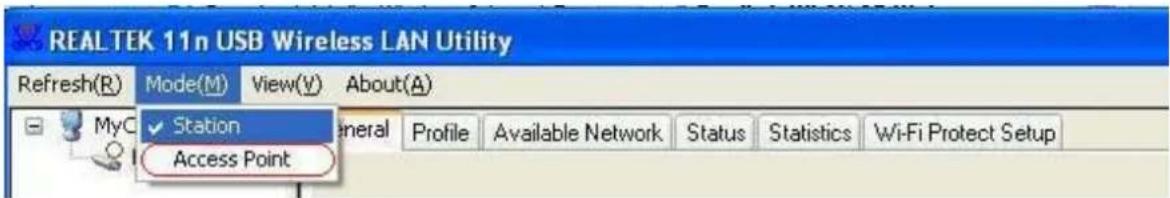

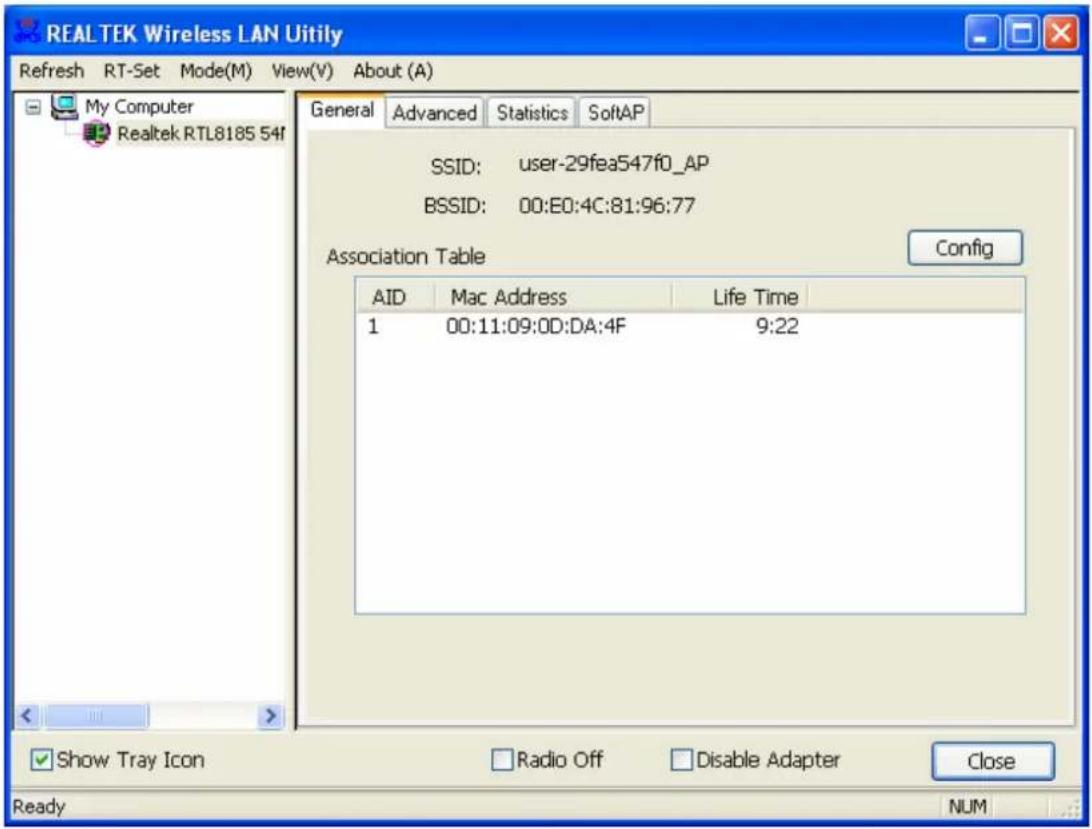

General Efter att ha konfigurerat adaptern i AP läge visas denna “General” sida med allmän information om denna AP.WLAN GENERAL

SSID: SSID (nätverksnamn) för det trådlösa nätverket skapat av denna AP. BSSID: MAC-adressen för denna AP Config: Klicka på denna knappen för att ändra på inställningarna för denna

Association Table: Visar information om de enheter som är associerade med denna AP inkl. deras MAC-adresser och tiden de anslöts till denna enhet.WLAN GENERAL

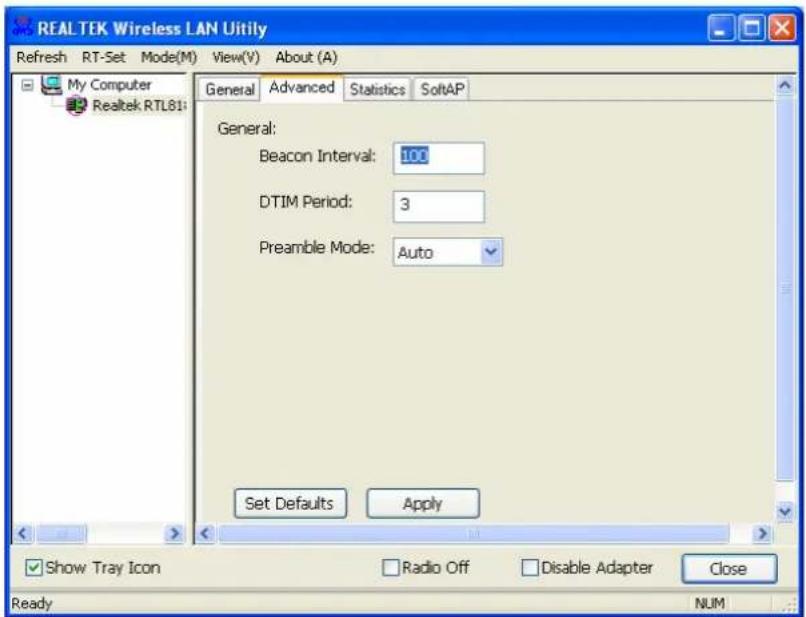

Advanced Beacon Interval: Definiera intervallen mellan beacons från 20~1000 DTIM Period: Sätt DTIM perioden mellan 1~255 Preamble Mode: Klicka på rullgardinsmenyn för att sätta preamble till lång, kort eller auto Set Defaults: Klicka för att återställa inställningarna ovan till deras standard- värden. Apply: Klicka på denna knappen för att utföra ändringarna.WLAN GENERAL

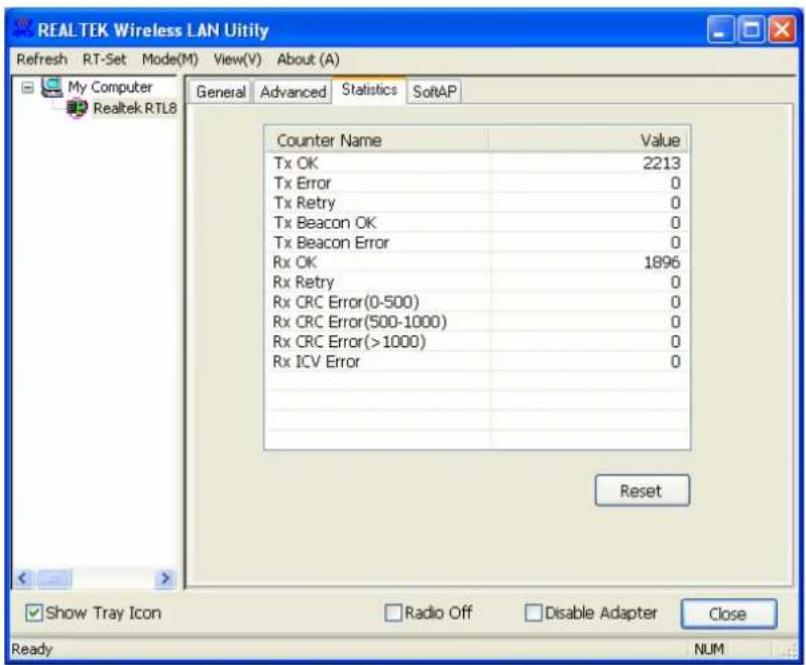

Statistics Öppna denna flik för att se protokollet för överföringsaktivitet. Ett klick på “Reset” –knappen nollställer alla värden.WLAN GENERAL

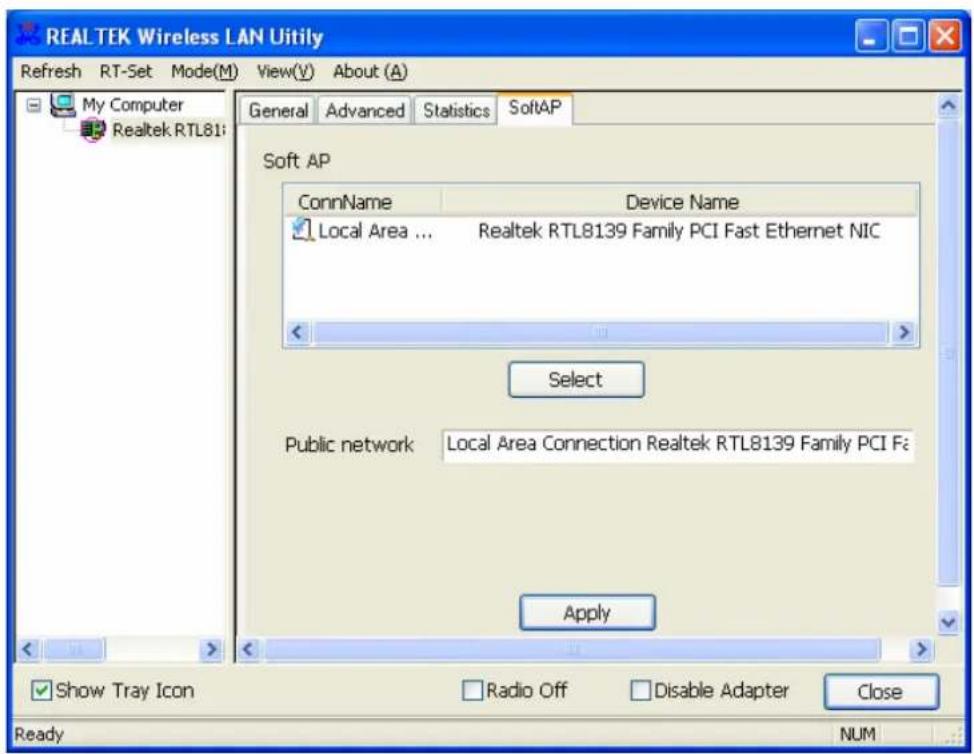

SoftAP Denna flik tillåter användare att välja adapter för anslutning till ett offentligt nätverk. Klicka på enheten som används för att ansluta till ett offentligt nätverk och klicka på “Select” och sedan på “Apply” för att utföra.WLAN GENERAL
