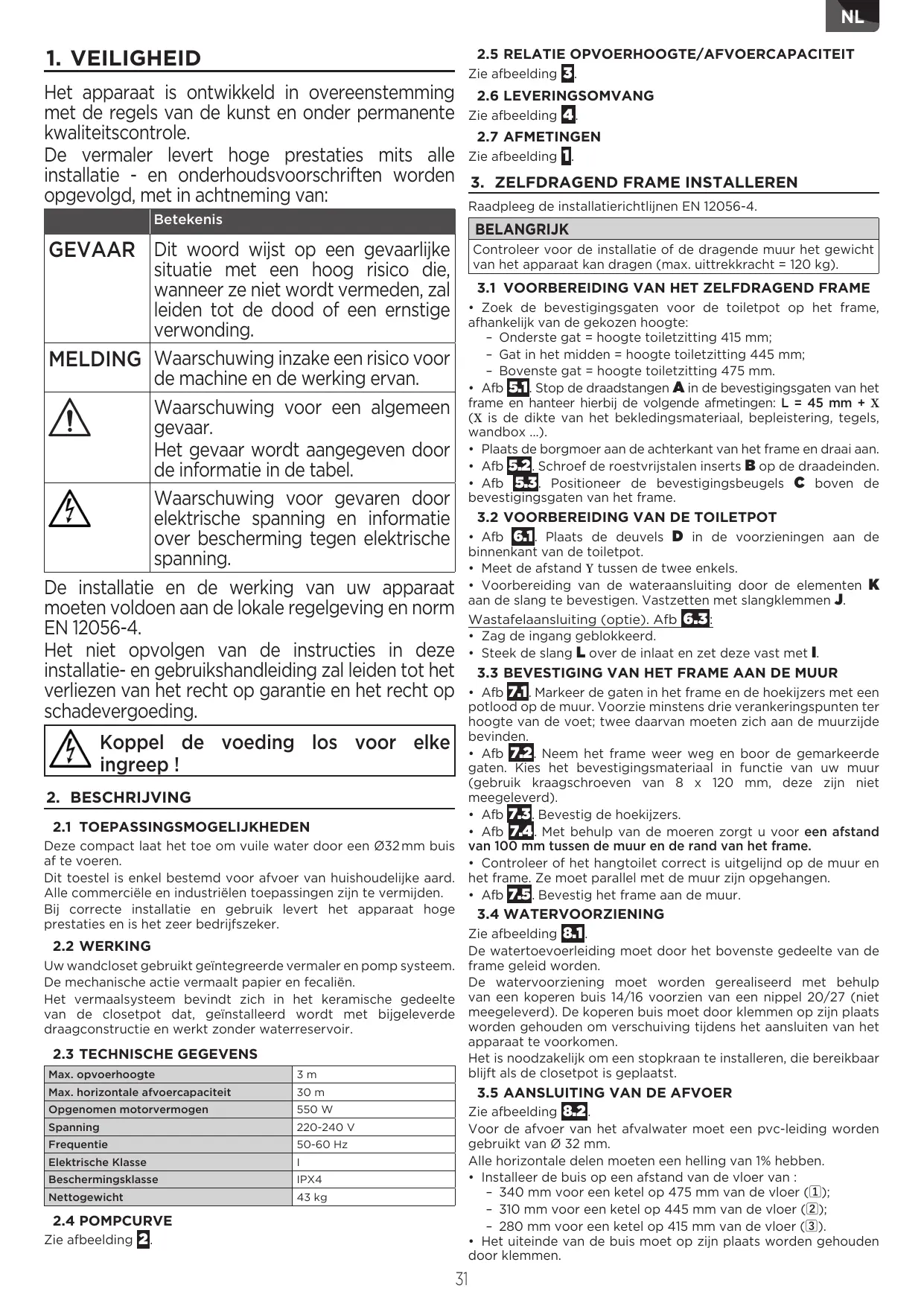

Notice SFA Comfort+ - Comfort+ Applique - Comfort Box - Comfort Style - page 31
Handleidingassistent
Aangedreven door ChatGPT
Wachten op uw bericht
Productinformatie

Merk : SFA

Model : Comfort+ - Comfort+ Applique - Comfort Box - Comfort Style

Categorie : Toilet

Download de handleiding voor uw Toilet in PDF-formaat gratis! Vind uw handleiding Comfort+ - Comfort+ Applique - Comfort Box - Comfort Style - SFA en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Comfort+ - Comfort+ Applique - Comfort Box - Comfort Style van het merk SFA.

GEBRUIKSAANWIJZING Comfort+ - Comfort+ Applique - Comfort Box - Comfort Style SFA

Het apparaat is ontwikkeld in overeenstemming met de regels van de kunst en onder permanente kwaliteitscontrole. De vermaler levert hoge prestaties mits alle installatie - en onderhoudsvoorschriften worden opgevolgd, met in achtneming van: GEVAAR Dit woord wijst op een gevaarlijke situatie met een hoog risico die, wanneer ze niet wordt vermeden, zal leiden tot de dood of een ernstige verwonding. Waarschuwing inzake een risico voor de machine en de werking ervan. MELDING Waarschuwing voor een algemeen gevaar. Het gevaar wordt aangegeven door de informatie in de tabel. Waarschuwing voor gevaren door elektrische spanning en informatie over bescherming tegen elektrische spanning. De installatie en de werking van uw apparaat moeten voldoen aan de lokale regelgeving en norm EN 12056-4. Het niet opvolgen van de instructies in deze installatie- en gebruikshandleiding zal leiden tot het verliezen van het recht op garantie en het recht op schadevergoeding. Koppel de voeding ingreep ! los voor elke

Deze compact laat het toe om vuile water door een 32mm buis af te voeren Dit toestel is enkel bestemd voor afvoer van huishoudelijke aard. Alle commerciële en industrièlen toepassingen zijn te vermijden: Bij correcte installatie en gebruik levert het apparaat hoge prestaties en is het zeer bedrijfszeker.

Uw wandcloset gebruikt geintegreerde vermaler en pomp systeem. De mechanische actie vermaalt papier en fecaliën. Het vermaalsysteem bevindt zich in het keramische gedeelte van de closetpot dat, geinstalleerd wordt met bijgeleverde draagconstructie en werkt zonder waterreservoir.

2.3 TECHNISCHE GEGEVENS

Max. opvoerhoogte 3m Max. horizontale afvoercapaciteit 30m Opgenomen motorvermogen 550 W Spanning 220-240 V Frequentie 50-60 Hz Elektrische Klasse [ Beschermingsklasse IPX4 Nettogewicht 43kg

Raadpleeg de installatierichtlinen EN 12056-4. BELANGRIJK Controleer voor de installatie of de dragende muur het gewicht van het apparaat kan dragen (max. uittrekkracht = 120 kg).

3.1 VOORBEREIDING VAN HET ZELFDRAGEND FRAME

+ Zoek de bevestigingsgaten voor de toiletpot op het frame, afhankelijk van de gekozen hoogte - Onderste gat = hoogte toiletzitting 415 mm: - Gat in het midden = hoogte toiletzitting 445 mm: - Bovenste gat = hoogte toiletzitting 475 mm. + Afb EX] Stop de draadstangen A in de bevestigingsgaten van het frame ën hanteer hierbij de volgende afmetingen: L = 45 mm + X (X is de dikte van het bekledingsmateriaal, bepleistering, tegels, wandbox .). + Plaats de borgmoer aan de achterkant van het frame en draai aan. + Afb FF] Schroef de roestvrijstalen inserts B op de draadeinden. + Afb EH] Positioneer de bevestigingsbeugels © boven de bevestigingsgaten van het frame.

3.2 VOORBEREIDING VAN DE TOILETPOT

+ Afb [M] Piaats de deuvels D in de voorzieningen aan de binnenkant van de toiletpot. + Meet de afstand Y tussen de twee enkels. + Voorbereiding van de wateraansluiting door de elementen K aan de slang te bevestigen. Vastzetten met slangklemmen J. Wastafelaansluiting (optie). Afb [ÆJ: + Zag de ingang geblokkeerd. + Steek de slang L over de inlaat en zet deze vast met L.

3.3 BEVESTIGING VAN HET FRAME AAN DE MUUR

+ Afb EÆ] Markeer de gaten in het frame en de hoekijzers met een potlood op de muur. Voorzie minstens drie verankeringspunten ter hoogte van de voet: twee daarvan moeten zich aan de muurzijde bevinden. + Afb EÆ] Neem het frame weer weg en boor de gemarkeerde gaten. Kies het bevestigingsmateriaal in functie van uw muur (gebruik kraagschroeven van 8 x 120 mm, deze zijn niet meegeleverd). + AfbÆ] Bevestig de hoekijzers. + Afb | Met behulp van de moeren zorgt u voor een afstand van 100 mm tussen de muur en de rand van het frame. + Controleer of het hangtoilet correct is uitgelind op de muur en het frame. Ze moet parallel met de muur zijn opgehangen. + AfbEÆ] Bevestig het frame aan de muur.

3.4 WATERVOORZIENING

Zie afbeelding EX]. De watertoevoerleiding moet door het bovenste gedeelte van de frame geleid worden. De watervoorziening moet worden gerealiseerd met. behulp van een koperen buis 14/16 voorzien van een nippel 20/27 (niet meegeleverd). De koperen buis moet door klemmen op zijn plaats worden gehouden om verschuiving tijdens het aansluiten van het apparaat te voorkomen. Het is noodzakelijk om een stopkraan te installeren, die bereikbaar blijft als de closetpot is geplaatst.

3.5 AANSLUITING VAN DE AFVOER

Zie afbeelding EX] Voor de afvoer van het afvalwater moet een pvc-leiding worden gebruikt van G 32 mm. Alle horizontale delen moeten een helling van 1% hebben + Installer de buis op een afstand van de vloer van: - 340 mm voor een ketel op 475 mm van de vloer (D); - 310 mm voor een ketel op 445 mm van de vloer ([2)); - 280 mm voor een ketel op 415 mm van de vloer (3)). + Het uiteinde van de buis moet op ziïn plaats worden gehouden door klemmen.

GEVAAR Elektrische aansluiting uitgevoerd door een ongekwalificeerd individu. Kans op overlijden door een elektrische schok! De elektrische aansluiting moet worden uitgevoerd door een gekwalificeerde en bevoegde elektricien © De elektrische installatie moet voldoen aan de normen van toepassing in desbetreffende land. De koppeling moet uitsluitend worden gebruikt voor de stroomvoorziening van het apparaat. Het stroomcircuit van het apparaat moet worden geaard (klasse 1) en beschermd door een hoge gevoeligheid differentieelschakelaar (30 mA) beschermd door een zekering van 5 A.

OPTIE VOOR Sanicompact* Comfort+ Applique, Sanicompact* Comfort Box, Sanicompact" Comfort Style Bij het plaatsen van een toiletpot met wandbox, kan de bedieningsknop worden verplaatst naar de bovenkant van het paneel + Afb EX] Verwiider de twee borgstiften aan elke zijde. + Afb ÉÆ1 Verwijder de drukpad. + AfbËE Draai de moer los. + Verwiider de hele knop en ga vervolgens in omgekeerde volgorde tewerk om de knop in het gat te monteren dat hiervoor is voorzien op uw wandbox. + Vul het gat in de bak op met de meegeleverde dop. Ga verder met de voorbereiding van de wandbekleding - Sanicompact* Comfort+ Applique, Sanicompact* Comfort Box, Sanicompact® Comfort Style: wandbekleding type Box zie paragraaf 4.2. - Sanicompact* Comfort+ Gipsplaten wandbekleding niet meegeleverd # zie paragraaf 4.5.

4.2 VOORBEREIDING VAN DE BEKLEDING, TYPE BOX

(Sanicompact" Comfort+ Applique, Sanicompact* Comfort Box, Sanicompact" Comfort Style) + Afb []. Voorzie een waterdoorlaatopening in functie van de vooraf gekozen hoogte van de toiletpot: - Kiest u voor de bovenste gaten , moet de uitsparing 70 mm bedragen, - Kiest u voor de middelste positie dan is het 40 mm, - Kiest u voor de onderste positie, dan is er geen uitsparing nodig

  • Ga verder met de installatie van de box: - Sanicompact* Comfort+ Applique, Sanicompact* Comfort Box » zie paragraaf 4.3. - Sanicompact* Comfort Style # zie paragraaf 4.4.

4.3 MONTAGE BOX VOOR Sanicompact" Comfort+

Applique en Sanicompact* Comfort Box + Afb A] Teken de waterafvoer uit op de wandbox en snijd het gat uit. + Afb [LE] Lim twee ophangstrips E aan elke zijde van het frame zoals hierboven wordt aangegeven. + Afb | Lim de twee resterende ophangstroken aan de binnenkant van de wandbox zoals hierboven wordt aangegeven. + Afb | Schuif de box tot tegen de muur, druk de box stevig tegen de stroken, zodat beide goed hechten. + Afb | Verwijder de beschermende folie en dicht indien nodig rondom af met siliconenkit. + Afwerking installatie # zie paragraaf 5.

4.4 MONTAGE BOX VOOR Sanicompact" Comfort+ Style

+ Afb [FX] Markeer de afvoeropening op de box + Zaag met een gatenzaag of decoupeerzaag met een stalen blad de afvoeropening uit. + Afb EX] Piaats de box tot tegen de muur en gebruik de binnenkant van de beugels om de box horizontaal te centreren. + Afb Verwijder de beschermende folie en dicht indien nodig rondom af met siliconenkit. + Afwerking installatie » zie paragraaf 5.

4.5 VOORBEREIDING EN MONTAGE VAN DE BEKLEDE

WAND VOOR Sanicompact" Comfort+ + Houd de gipsplaat voor de draagconstructie die vooraf op de draagmuur is bevestigd. + Afb LEA] Markeer de positie van de scharnierbouten. + Boor de gaten 225 mm in de gipsplaat. + Houd de snimal F tegen de bekledingsmuur, waarbij u de 2 gaten laat samenvallen met de draadstangen. + Afb Teken de binnenomtrek van de mal af op de bekledingsmuur. + Afb [EÆ Neem de mal weg en snijd de gipsplaat langs de getrokken linen uit + Afb LEZ] Voitooi de bekledingsmuur (eventueel betimmeren en betegelen). Opmerking: als u de bekledingsmuur betegelt, moet u de tegels op dezelfde manier uitsnijden als de gipsplaat.

5. AANSLUITING EN MONTAGE VAN DE

TOILETPOT BELANGRIJK Voordat u de verschillende verbindingen maakt, controleert u of de draadstangen A correct in het frame geschroefd zijn en dat de inzetstukken B geplaatst zijn zoals aangegeven in het schema (met de uitsparing naar buiten gericht). + Herpositioneer de schuimafdichtstrip die het draagvlak zal vormen tussen de toiletpot en de muur. + Hang de pot met de steunpunten op op zijn assen.

5.1 AANSLUITING VAN DE AFVOER

Opmerking: Gebruik de polystyreen wig om de closetpot tijdens deze werkzaamheden te ondersteunen. + Verbind de afvoerslang aan het elleboogstuk K. + Vastzetten met een slangklem L. Optie: Wastafelaansluiting (afb CE: + Sluit de wastafelafvoer 340 mm aan op de slang L. + Borg de bevestiging met een slangklem J.

5.2 AANSLUITING VOOR DE WATERTOEVOER

Afb [£]. sluit het uiteinde van de watertoevoerleiding aan op de eerder gemaakte aansluiting.

5.3 MONTAGE VAN DE TOILETPOT

+ Afb [EX] Stel de hartafstand in met behulp van de Y-meting (zie paragraaf 3.2). + Draai de dubbele moeren aan volgens de Y-meting. + Zodra alles is aangesloten, draait u de draadstangen in de gaten B tot een afstand van 75 mm ten opzichte van uw wandbox. + De holle uitsparing moet naar buiten wijzen. + Afb | Breng de schuimafdichtstrip F opnieuw aan en bevestig de toiletpot met de scharnierbouten. + Draai de zijschroeven G aan de binnenkant van de inox inzetstukken stevig aan, zodanig dat de closetpot niet meer bewegen kan + Plaats tenslotte de afdekdoppen M.

+ Sluit het apparaat aan op de stroomvoorziening. + Draai de waterkraan voor een goede doorspoeling helemaal open. + Start de normale cyclus met een druk op het donkergriize vlak van de spoelknop. + Gooi een paar velletjes toiletpapier in de pot en spoel opnieuw door. + Verifieer of alle aansluitingen volledig waterdicht ziin. + Voorafgaand aan de afwerking moeten verschillende functionele tests worden uitgevoerd. Optie wastafel: + Laat de kraan van het fonteintje lopen, het apparaat moet automatisch aangaan. + Controleer de afdichtingen van de aansluitingen

MELDING Het apparaat mag niet worden gebruikt voor © Gebruik het stroomstoring. apparaat nooit tijdens een vreemde voorwerpen, zoals tampons, condooms, lompen, katoen, oplosmiddelen, olie etc te verwijderen … deze kunnen het toestel blokkeren Dit gebruik zal de garantie doen vervallen. BELANGRIJK De kwaliteit van de spoeling van de toiletpot is afhankelik van de waterdruk. Voor een optimale spoeling moet de dynamische druk bij de uitgang van uw kraan minimaal 1,7 bar zijn (en maximaal 10 bar). De closetpot wordt op dezelfde manier gebruikt als een conventionele wc en vergt geen bijzonder onderhoud (zie 8. Onderhoud). Het toestel is beschermd door een thermische beveiliging. In gebieden waar het leidingwater vuil is of zand bevat, raden wij aan een extra filter te plaatsen tussen de afsluitkraan en het apparaat, dit om een complexe ingreep als gevolg van vervuiling van het elektroventiel te vermijden.

7.2 DUBBELE SPOELTECHNIEK

Sanicompact* wordt bediend door een elektronische programmeermachine. De bedrijfstijd varieert en is afhankelijk van de geselecteerde cyclus: + Ecocyclus (lichtgrijze knop): + Normale cyclus (donkergrijze knop) Normale cyclus Ecocyclus U hebt de mogelikheid de spoelingsduur te verlengen indien de standaardtijd niet voldoende is (lage druk). De programmering wijzigen: + Druk langer dan 5 seconden op een willekeurige toets. De motor schakelt twee keer kort in: dit betekent dat de programmeringsmodus is geopend. + Als u op de donkergrijze toets drukt of de lichtgriize toets lang indrukt, wordt de duur van de spoelcyclus met 2 seconden verlengd. Elke druk wordt bevestigd door een korte inschakeling van de motor. + Door kort op de lichtgrijze knop te drukken wordt de duur van de spoelcyclus met 2 seconden verkort. Elke druk wordt bevestigd door een korte inschakeling van de motor. + Om de programmeringsmodus te verlaten: 7 seconden niets doen. De motor schakelt 2 keer kort in om aan te geven dat de programmeringsmodus gesloten is. Opmerking: de gewijzigde cyclus blijft ook na stroomuitval opgeslagen.

7.3 GEBRUIK VAN DE WASTAFEL (OPTIE)

BELANGRIJK Zorg ervoor dat uw wastafel die aangesloten Sanicompact”, na gebruik goed dicht is en niet lekt. is op de Voor de afvoer van het afvalwater van een fonteintje : het systeem start automatisch.

BELANGRIJK Om een ophoping van kalk in de motor van te voorkomen, wordt aangeraden het toestel regelmatig te ontkalken Om de vermaler en de toiletpot te reinigen en te ontkalken, dient u regelmatig de speciale ontkalker van SFA te gebruiken. Dit product verwijdert kalkaanslag zonder het interne systeem van uw apparaat aan te tasten

Controleer eenmaal per maand of het systeem correct werkt en let daarbij op ten minste twee bedrijfscycli.

8.3 LANGDURIGE AFWEZIGHEID

MELDING Bij langdurige afwezigheid is het absoluut noodzakelijk de algemene watertoevoer uit te schakelen en het systeem tegen bevriezing te beschermen:

Dit apparaat voldoet aan de Europese Norm (EN) 12050-3 en aan de Europese normen betreffende elektrische veiligheid en elektromagnetische compatibiliteit. De prestatieverklaring kan op onze website worden geraadpleegd op het productinformatieblad. 10.EVENTUELE INTERVENTIES Koppel de voeding los voor elke ingreep!

GECONSTATEERDE VERMOEDELIKE OPLOSSING

STORING OORZAAK keld room Dnuiraen s LOMENE Her ektroven ter SU. en contact op met de Hanensene. Doro en of vervang de foie De sfanken shui niet meer al. De arroert Es de sta aan. Reiig of vervang de Kep. Ten0og Verwider et vooruerp. ein et Fonte opt et arvel eg

11. GARANTIEVOORWAARDEN

Het apparaat heeft twee jaar garantie vanaf de aankoopdatum, onder voorbehoud van een installatie, gebruik en onderhoud in overeenstemming met deze handleiding De garantie dekt alleen de afvoer vantoiletpapier, uitwerpselen en sanitair water. Alle schade aan het apparaat veroorzaakt door het vermalen van vreemde voorwerpen zoals watten, tampons, maandverband, doekjes, voedsel, condooms, haar, metalen, houten of plastic voorwerpen of het pompen van vloeistoffen zoals oplosmiddelen, olie of zuren, wordt niet gedekt door de garantie.
