GEBRUIKSAANWIJZING HPG25 - HPG40 - HPG50 - HPG70 GRE

POMPA DI CALORE per piscine fuori terra e interrata
WARMTEPOMP voor verwijderbare en ingebouwde zwembaden
PT BOMBAS DE CALOR para piscinas elevadas e enterradas
POMPA CIEPtA do basenów naziemnych i wkopanych

easy pooh heating

Refs. HPG25

HPG40

HPG50

HPG70

Owner's Manual - Manual de Instrucciones Manuel d'instructions - Bedienungsanleitung Manuale delle instruzioni - Handleiding met instructies Manual de instruções - Instrukcja obsługi

DISTRUBTED BY/DISTRIBUIDOPOR/DISTRIBUEPAR/VERTRIEB DURCH/DISTRIBUITDA/GEDISTRBUEERDDOOR/DISTRIBUIDOPOR/WYPRODUKOWANYPRZEZ: MANUFACTURAS GRE, S.A. ARITZ BIDEA N57 BELAKO INDUSTRIALDEA, APARTADO 69 - 48100 MUNGUIA (VIZCAYA) ESPANA N9 Reg. Ind. 48-06762 MADE IN CHINA/FABRICADO EN CHINA/FABRIQUÉ AU CHINE/HERGESTELLIN CHINA/PRODOTTO IN CHINA/GEPRODUCEERD IN CHINA/FABRICADO NA RPC / WYPRODUKOWANO W CHINACH

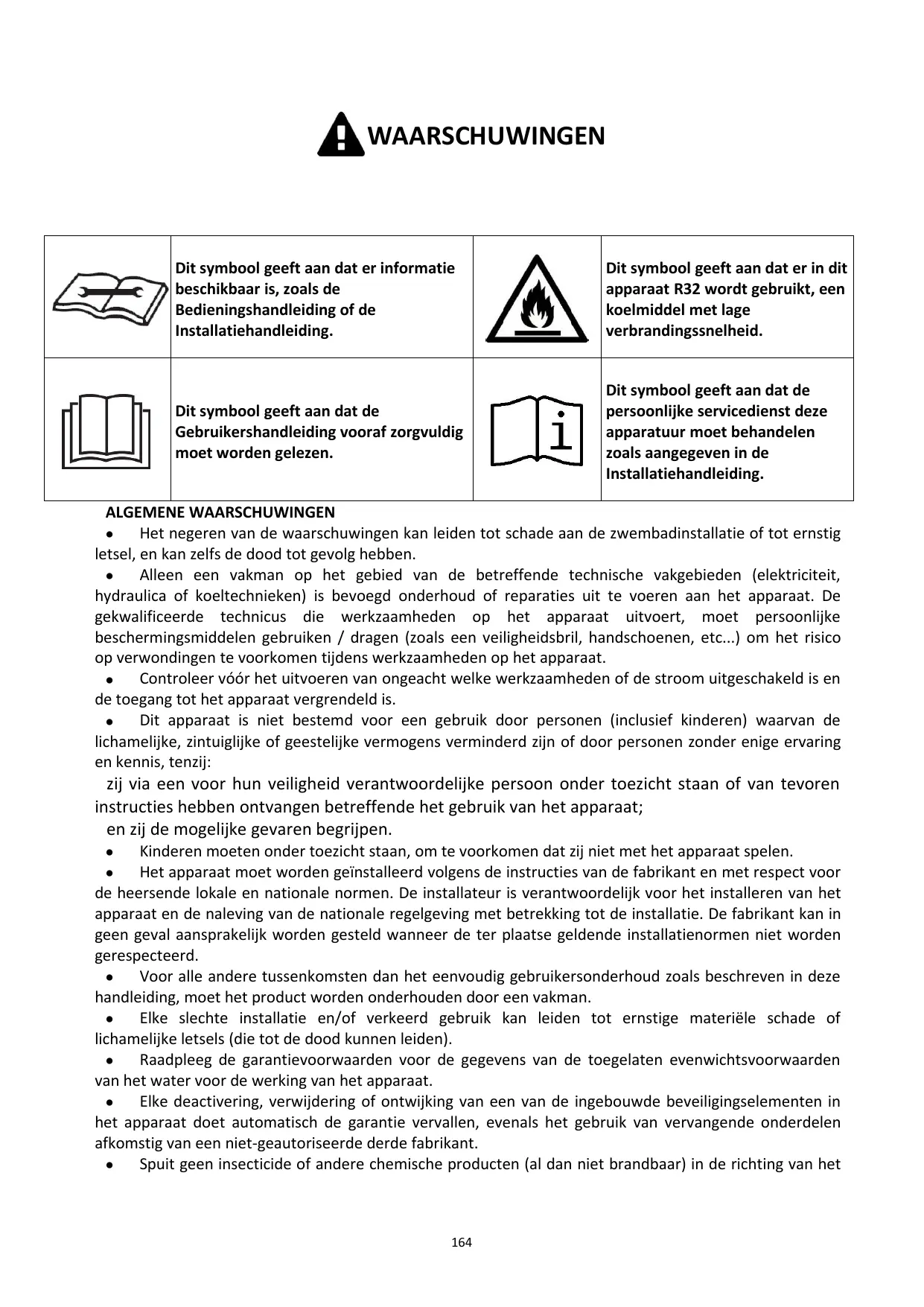

	Dit symbol geeft aan dat er informatie beschikbaar is, zoals de Bedieningshandleiding of de Installatiehandleiding.		Dit symbol geeft aan dat er in dit apparaat R32 worden gezruikt, een koelmiddel met lage verbrandingssnelheid.
	Dit symbol geeft aan dat de Gebruikershandleiding vooraf zorgvuldig要去 worden gelezen.	i	Dit symbol geeft aan dat de persoonlijke servicedienst deze apparatuur要去 behandelen zoals aangegeven in de Installatiehandleiding.

• Het negeren van de waarschuwingen kan leiden tot schade aan de zwembadinstallatie of tot ernstig letsel, en kan zichs de dood tot gevolg hebben.
• Alleen een vakman op het gebied van de betreffende technischevakgebieden (elektricit, hydraulica of koeltechniek) is bevoegd onderhoud of reparationsuit te voeren aan het apparaat. De gekwalificeerde technicus die werkzaamheden op het apparaat uitvoert,要去 persoonlijke beschermingsmiddelen gebruiken / dragen (zoals een veiligheidsbril, handschoenen, etc...) om het risico op verwonden te voorkomen tijdens werkzaamheden op het apparaat.
• Controller vór het uitvoeren van ongeacht welke werkzaamheden of de stroom uitgeschakeld is en de toegang tot het apparaat vergrendeld is.
• Dit apparaat is nicht bestemd voor een gebruik door Personen (inclusief kinderen) waarvan de lichamelijke, zintuiglijke of geestelijkke vermogens verminderd zijn of door Personen zonder enige ervaring en kennis, tenzij:

zij via een voor hun veriligheid verantwoordelijkke persoon onder toezicht staan of van tevoren instructies hebben ontvangen betreffende het gebruik van het apparaat;

en zij de möglichke bevaren begrijpen.

• Kinderen要去en onder toezicht staan, om te voorkomen dat zij Niet met het apparaat spelen.
• Het apparaat要去 worden geinstalleelrd volgens de instructies van de fabrikant en met respect voor de heersende lokale en nationale normen. De installmenteur is verantwoordelijk voor het installereren van het apparaat en de naleving van de nationale regelgeving met betrekking tot de installmentie. De fabrikant kan in geen geval aansprakelijk worden gesteld wanner de terplaatse geldende installmentenemen Niet worden gespecteerd.
• Voor alle andere tussenkomsten dan het eenvoudig gebruikersonderhoud zoals beschreiben in deze handleiding, moet het product worden onderhonden door een vakman.
• Elke slechte installmentie en/of verkeerd gebruik kan leiden tot ernstige materièle schade of lichamelijke letsels (die tot de dood konnen leiden).
• Raadpleeg de garantievoorwaarden voor de gegevens van de toegelaten evenwichtsvoorwaarden van het water voor de werking van het apparaat.
• Elke deactivering, verwijdering of ontwijking van een van de ingebouwde beveiligingselementen in het apparaat doet automatisch de garantie verrallen, evenals het gebruik van verrangende onderdelen akkomstig van een nicht-geauthoriseerde derde fabrikant.
• Spuit geen insecticide of andere chemische producten (al dan nicht brandhaar) in de richting van het

apparaat, dit kan de behuizing beschadigen en brand veroorzaken.

• Raak de ventilator en de bewegende delen Niet aan en houd voorwerpen en uw vingersuit de buurt van de bewegende delenijdens de werkking van het apparaat. De bewegende delen können ernstig en zichs dodelijk letsel tot gevolg hebben.
• Bewaar de display-controller in een droge ruimte of sluit de isolatiekap goed om te voorkomen dat de display-controller worden beschadigd door vocht.

• De elektrische voeding van het apparaat moet worden beschermd door een speciale aardlekbveiliging (RCD) van 30mA conform de normen van het land waar het geinstalleerd worden.

• Even aangepaste scheidingsmethode die voldoet aan alle lokale en nationale regelgeving voor overspanning van categorie III, die alle polen van het voedingscircuit snijdt,要去 worden geinstalleerd in het voedingscircuit van het apparaat. Deze scheidingsmethode worden nicht meegeleverd met het apparaat en要去 door de installateur worden geleverd.

• Controllerervórallewerkzaamhedendat:

De spanning, aangegeven op het kenplaatje van het apparatusat overeenkomt met deze van het net,

het voedingsnet geschikt is voor het gebruik van dit apparaat, en beschikt over een stopcontact met a Harding, of de stekker (indien aanwezig) is aangepast aan het stopcontact.

• Een apparaat in bedrijf Niet loskoppelen en opnieuw aansluiten.
• Niet aan de voedingskabel trekken om deze los te koppelen.
• Indien de voedingskabel beschadigd raakt, moet deze worden verrangen door de fabrikant, zich servicedienst of een gekwalificeerd technicus, om de veiligheid te garanderen.
• Geen onderhoud of een servicebeurt uitvoeren aan het apparaat met vochtige handen of wonneer het apparaat vochtig is.
• Alvorens het apparaat aan te sluiten op de voedingsbron verifiieren of het aansluitblok of het stopcontact waar het apparaat op zal worden aangesloten, in goede staat verkeert en nicht beschadigd of verroest is.
  Haal bij onweerachtig waar de stekker van het apparaat uit het stopcontact om te voorkomen dat dit worden beschadigd door de bliksem.

Dompel het apparaat Niet onder in water modder ;

WAARSCHUWINGEN VOOR APPARATEN DIE EEN KOELMIDDELEN BEVATTEN

• Het R32-koelmiddel is een koelmiddel van categorie A2L, dat worden beschouwd als potenteel ontvlambaar.
• Het fluidum R32 Niet afblazen in de atmosefer. Deze vloeistof is een gefluoreerd broeikasgas, dat valt onder het Protocol van Kyoto, met een potentièle bijdrage aan de globale opwarming (GWP) = 675 voor R32 (zie Europese reglementering EG 517/2014).
• Het apparaat要去 worden opgeslagen in een goed verluchtete ruimte uit de buurt van bronnen van vlammen.
• Installer het apparaat buiten. Installer het apparaat Niet binnenshuis of in een afgesloten en nietegeventileerde ruimte buiten.
• Probeer Niet op andere wijze dan deze aanbevolen door de fabrikant het ontdooi- of reinigingsproces te versnellen.

• Het apparaat要去 worden opgeslagen in een ruimte zonder vondenbron die constant in werkinq is (bijv. een gasapparaat of elektrische verwarming in werkinq).

• Niet doorboren of verbranden.

• Merk op dat het R32-koelmiddel een geur kan verspreiden.
• Om te voldoen aan de relevante milieu- en installmentenormen, in het bijzonder aan decreet nr. 2015- 1790 en / of de EU-reglementering 517/2014,要去 minstens eenmaal peraar een lektest worden uitgevoerd op het koelcircuit. Deze bewerking moet worden uitgevoerd door een gecertificierde specialist in koelsystemen.
• Bewaar de displaycontroller in een droge ruimte of sluit de isolatiekap goed om te voorkomen dat de displaycontroller door vocht worden beschadigd.

ONDERHOUD: WAARSCHUWINGEN VOOR APPARATEN DIE R32-KOELMIDDELEN BEVATTEN

• Tijdens de onderhoudsfase van het apparaat, dienen de samenstelling en de staat van de warmtegeleidende vloeistof gecontroleerd te worden en dienen eventuele sporen van koelvloeistof opgespoord te worden.
• Tijdens de staatsschuldung in overeerenstemming met de van kracht zijnde wetgeving de afdichting van het apparaat, de juiste aansluiting van de hoge en lage drukregelaars op het koelcircuit en de onderbreking van het elektrisch circuit in geval van activering gecontroleerd te worden.
• Tijdens de onderhoudsfase dient men te controlleren of er geen sporen zichn van corrosie of olievlekken rond de koelcomponenten.
• De buis nicht solderen of setzen als er koelmiddel in de machine zit. Laad het gas Niet op in een afgesloten ruimte.

Controle van de zone

• Bij werkzaamheden aan systemen met ontvlambare koelmiddelen zijn veiligheidscontroles noodzakelijk om het risico op vonkvorming te reduceren.

Werkprocedure

• De werkzaamheden要去en worden uitgevoerd met een controleprocedure om het risico op het vrijkomen van ontvlambaar gas of damp bij de werkzaamheden te reduceren.
• Voorafgaand aan welke werkzaamheden ook aan het koelcircuit, dient men het apparaat verplichtuit te schakelen en enkele minuten te wachten alvorens temperatuur- of drukmeters aan te brengen, onward bepaalde onderdelen, zoals de compressor en de leidingen, temperaturen van meer dan 100^ hunnen bereiken en de hove drukken ernstige brandwonden hunnen verooorzaken.

Algemene werkzone

• Alle onderhoudspersoneel en andere personen die werken in de directe omgeving要去en worden geinformeerd over de uit te voeren werkzaamheden. Werkzaamheden in besloten ruimtes要去en vermeden.

Controle van de aanwezigheid van koelmiddel

• De zone要去 en tijdens de werkzaamheden met behulp een geschikte koelmiddeldetector worden gecontroler, zodate technicus geinformeer wordt over de möglichk toxiciteit en ontvlambaarheid van de lucht. Verifieer dat de gebruekte koelmiddeldetector geschikt is voor het gebruik met de betreffende koelmiddelen, d.w.z. dat deze geen vonden kan veroorzaken, correct geisoleerd en perfecteilig is.

Aanwezigheid van een brandblusser

• Als werkzaamheden bij hoge temperatuur op het koelapparaat of aanliggende onderdelen要去en worden uitgevoerd,要去 een geschikte brandblusser zich binnen handbereik bevinden. Plaats een poeder-of CO2-brandblusser in de buurt van de werkzone.

Afwezigheid van een ontstekingsbron

• Er mag geen enkele vonkbron worden gezrukt bij werkzaamheden aan een koelsystem waar bij diens leidingen worden blootgelegd. Alle möglichke bronnen van vonden, inclusief een sigaret,要去en zich op voldoende afstand bevinden van de installmentiezone, reparatie, verwijdering of eliminatie wanner koelmiddel kan vrijkomen in de omgeving. Voorafgaand aan de werkzaamheden要去 de zone rond de apparatuur worden bekeken om te verzekeren dat er geen brandgevaar of gevaar voor vonden aanwezig is. Bordjes met "Niet roken"要去en worden aangebracht.

Ventilatie van de zone

• U要去 zorgen dat de zone voldoende open en verlucht is voordat u toegang heeft tot de installmentie. Tijdens het onderhoud van het apparaat要去 een correcte verluchting worden aangehoven voor een veilige verspreiding van'accidenteel in de lucht vrijgekomen koelmiddel.

Controle van de koelapparatuur

• De aanbevelingen voor onderhoud en service van de fabrikant要去en algijd worden opgevolgd. Gebruik bij het verwangen van elektrische componenten enkel componenten die van hetzelfde type en van dedezelfde kwaliteit zijn, zoals aanbevolen / goedgekeurd door de fabrikant. Raadpleeg bij twijfel de technische service van de fabrikant voor assistentie.
• De volgende controles要去en worden uitgevoerd op installations die gebruik make van ontvlambare koelmiddelen:

de markingsen op de apparatuur要去en zichtaar en leesbaar blijven, alle Nietleesbare markingsen en signaleringen要去en worden hersteld;

de koelmiddelleidingen of -componenten要去en zodanig worden geinstalleerd dat het onwaarschijnlijk is dat ze worden blootgesteld aan substanties die koelmiddel bevattende componenten konnen aantasten, behalte indien deze componenten zijn gemaakt van materialen die normal bestand zich gegen corrosie of daartegen afdoende+zijn beschermd.

Controle van elektrische componenten

• De reparatie en het onderhoud van elektrische componenten要去 in eerste instantie veiligheidscontroles en inspectieprocedures van de componenten omvatten. Als er een storing optreedt die de verilgheid in gevaar kan brengen, mag het circuit Niet anderspanning worden gesteld zolang deze storing Niet volledig is verholpen. Als de storing Niet onmiddelijk kan worden verholpen, en de werkzaamheden要去en worden voortgezet,要去 een geschikte tijdelijke oplossing worden gezonden. De eigenen van de apparatuur要去 hierover worden geinformeerd zDat alle betrokken Personen op de hoogte worden gesteld.
• De reparatie en het onderhoud van elektrische componenten moet in eerste instantie de volgende veiligheidscontroles omvatten:

de condensatoren要去en worden ontladen: dit要去 gebeuren op veilige wijzen zonder vonkvorming te eroorzaken;

er mag geen enkele elektrische component of elektrische bedrading blootgesteld worden tijdens het laden, het herstellen of het aflaten van het systeem;

de aardverbinding moet continu aanwezig়n.

Reparaties van geisoleerde componenten

• Bij reparations aan geïsoleerde componenten要去 alle elektrische voedingen worden ontkoppeld van de apparatuur waarop werkzaamheden worden uitgevoerd, en dit vór het verwijderen van de isolerende:kappen. Als de apparatuur toch om dwingende reden tijdens de reparations elektrisch要去 worden gevoed, moet een continu werkend lekdetectieapparaat worden aangebracht op het meest kritieke punt om een möglichke gevaarlijke situatie te signaleren.
• Er要去 bijzondere aandacht worden besteed aan de volgende punten omervoort te zorgen dat bij het werken aan elektrische componenten de behuizing Niet wordt gewijzigd wat het beschemingsniveau zou kuren aantasten. Dit要去 het volgende omvatten: beschadigde kabels, een te groot anteIa verbindingen, klemmen die nicht voldoen aan de oorspronkelijke specificaties, een Niet-correcte installmentie van de kabelwartels, etc.
• Verzeker uervaan dat het apparaat correct bevestigd is.
• Controller of de dichtingen of isolatiematerialien Niet zijn aangetast zodanig dat ze Niet langer het binnendringen van een explosieve atmosefer in het circuit zouden verhinderen. De reserve-onderdelen要去en voldoen aan de specificaties van de fabrikant.

Reparatie van intrinsiek veilige componenten

• Indien een permanente elektrische inductie- of capacitieitsbelasting worden aangebracht,要去 worden gecontroleerd of deze Niet de toegestane spanning en stroom van de apparatuur overschrijdt tijdens het gebruik.
• Normaal veilige componenten zijn de enige types waar bij het möglichk is om te werken in de aanwezigheid van een ontvlambare atmoseer wonneer deze worden gevoed. Het testapparaat要去 tot de correcte klasse behoren.
• Vervang componenten alleen door onderdelen die door de fabrikant zich gespecifieerd. Andere onderdelen können het koelmiddel ontsteken bij eenlek.

Bekabeling

• Controller of de bedrading geen slijtage, corrosie, overmatige druk, trillingen, schade door scherpe randen of andere nadelige omgevingsinvloeden vertonen. De contrôle要去 ook rekencing houden met de effecten van veroudering of continue trillingenveroorzaakt door bronnen zoals compressoren of ventilatoren.

Detectie van brandbaar koelmiddel

• Potentielle bronnen van vonden nooit worden gebruikt voor het opsporen of detecteren van koelmiddellemkken. Een halidelamp (of een andere detector met een open vlam) mag Niet worden gebruikt.
• De volgende lekdeteiemthoden worden aanvaardbaar geacht voor alle koelsystemen.
• Elektronische lekdetectoren können worden gebruikt om koelmiddellemkekken te detecteren, maar bij brandhaar koelmiddel is de gevoeligheid möglichn nicht voldoende of要去 de kalibratie opnieuw wordenuitgevoerd. (De detectieapparatuur要去 worden gekalibreerd op eenplaats waar geen koelmiddel aanwezig is). Verzeker uervaan dat de detector gone potentièle vorkbron is en aangepast is aan het gebruekte koelmiddel. De lekdetdieeapparatuur要去 worden ingesteld op een percentage van het koelmiddel-LFL en要去 worden gekalibreerd voor het gebruekte koelmiddel. Het juiste percentage gas (maximaal 25% )要去 worden bevestigd.
• Lekdetectievloeistoffen zijn ook geschikt voor het gebruik met de meeste koelmiddelen, het gebruik van chloorhoudende detergent daarentegen要去 worden vermeden waar dit kan reageren met het koelmiddel en de koperen leidingen kan aantasten.
• Als er een vermoeden van eenlek is, moeten alle open vlammen worden verwijderd / gedoofd.
• Bij het detecteren van een koelmiddellek en als solderenoodzakelijk is, moet al het koelmiddel uith het system worden afgelaten of geisoleerd (met aflsuitkleppen) in een deel van het system dat verwijderd is van het lek.

Verwijdering en afvoeren

• Bij toeing tot het koelmiddelcircuit om reparaties uit te voeren, of om andere redenen,要去en conventionele procedures worden gezruikt. Bij ontvlambare koelmiddelen is hetijken essentieel om de aanbevelingen op te volgen onder dat rekening moet worden gehonden met de ontvlambaarheid. De volgende procedure moet worden gezolgd:

verwijder het koelmiddel;

laat het circuit af met een inert gas (optioneel voor A2L);

afvoeren (optioneel voor A2L);

spoelen met een inert gas (optioneel voor A2L);

open het circuit door afzagen of lossolderen.

• De koelmiddelvulling要去en worden gerecupereerd in geschikte recuperatiecilinders. Bij apparaten die andere ontvlambare koelmiddelen bevatten dan A2L-koelmiddelen要去 het systeme worden gespoeld met stikstofgas zonder zuurstof om de apparatuur geschikt te makes voor brandbare koelmiddelen. Het kanoodzakelijk zijn om dit proces meerereKaren te herhalen. Perslucht of zuurstofgas moot Niet worden gebruikt om koelsysteme te spoelen.

Vulprocedure

• ControllerDat de vacuumpompuitlaat zich Niet in de buurt bevindt van een möglichke bron van vonden en dat er verluchting is.
• Naast de conventionele vulprocedures要去 aan de volgende eisen worden voldaan.

Verzeker dat er bij het gebruik van een vulsysteme geen verontreiniging möglich is:tussen verschillende koelmiddelen. De slangen of leidingen要去 zo kort möglich zijn om de hoeveelheid koelmiddel die ze bevatten zo beperkt möglich te houden.

De cilinders要去en in de juiste positie worden gehonden conform de instructies.

Zorg ervoor dat het koelsysteme geaard is voordat het vullen met koelmiddel geleburt.

Label het systemd na het vullen (indien dit nog nicht zou zichnaan).

Let er vooral op het koelsystemeertiet te overvullen.

Vooraleer het systeme opnieuw te vullen, moet een druktest worden uitgevoerd met het juiste

spoelgas. Het systeme moet worden gecontroleerd op lekkage na het vullen en voor de indienststellung. Voer een opvolglektest uit voordat de locatie worden verlaten.

Ontmanteling

• Vooraleer een ontmantelingsprocedure uit te voeren,要去 de technicus goed bekend zichen met de apparatuur en diens kenmerken. Wij bevelen sterk aan om met zorg alle koelmiddel volledig te recuperen. Voorafgaand aan het uitvoeren van deze taak要去 een monster van de olie en het koelmiddel worden genomen voor het geval van een hergebruik van het gerecupereerde koelmiddel. Het isoodzakelijk om de aanwezigheid van een stroomvoorziening te controlleren voór het uitvoeren van deze taak.

• Maak u vertrouwd met de apparatuur en diens werkinq.

• Isoleer het systeem elektrisch.
• Voordat u de procedure start, moet u ervoor zorgen dat:

er een mechanische behandelingsystem aanwezig is als de koelmiddelcilinders要去en worden gemanipuleerd;

alle persoonlijke beschemingsmiddelden beschikbaar zich en correct worden gebruikt;

het recuperatieprocces voortdurend worden opgevolgd door een bevoegd persono;

de apparatuur en de recuperatiecilinders voldoen aan de relevante normen.

1. Laat het koelsystem af, indien möglichk.
2. Als er geen vacuum kan worden gecreered, breng dan een opvangsystem aan zodat het koelmiddel kan worden verwijderd vanaf verschillende punten op het systeme.
3. Zorg dat de fles op de weegschaal staat voordat u begint met de recuperatieprocedure.
4. Start de recuperatiemachine en LAST deze werkken conform de instructies.
5. Overvul de flessen Niet (met Niet meer dan 80% van het vulvolume van de vloeistof).

6. Overschrijd de maximale werkingsdruk van de cilinder Niet, zichs Nietijdelijk.

7. Wonneer de cilinders correct zijn gezuld en de procedure is voltooid, zorg er dan voor dat de cilinders en apparatuur snel van de locatie worden verwijderd en dat de alternatieve aflsuitkleppen op de apparatuur worden gesloten.

8. Het gerecupereerd koelmiddel mag Niet in een ander koelsystem worden gebruikt sondern voorafgaand te zuiveren en te controlleren.

STORINGOPLossing

• Soldeerwerkzaamheden dieren uitgevoerd te worden door erkende soldeerspecialisten.
• Voor de verwanging van de leidingen mag uitsluitend gebruik gemaaakt worden van koperen buizen overeenkomstig de norm NF EN 12735-1.
• Detectie van lekken, testen onder druk:

nooit droge zuurstof lucht gebruiken, gevaar voor brand of ontploffingen,

gedehydreerde stikstof of een(AP) mengsel van stikstof en het op het typeplaatje aangegeven koelmiddel gebruiken.

de druk van de test aan de lage en hoge druk zichde mag Niet hoger� dan 42 bar in het geval apparaat is voorzien van de optie manometer.

• Voor leidingen van het hagedrukcircuit uitgevoerd met een koperen buis van een diameter gegelijk aan of meer dan 1''5 / 8 , dient een certificaat 2.1 overeenkomstig de norm NF EN 10204 aangevraagd te worden bij de leverancier en dat aan het technisch installmentedossier toegevoegd dient te worden.
• De technische informatie met betrekking tot de veiligheidseisen van de verschillende toegepaste richtlijnen staan aangegeven op het typeplaatje. Al deze informatie dient gereistreerd te worden in de installmentehandleiding van het toestel die deel UIT dient te makev van het technische installmentatedossier: model, code, seriENUMmer, max. en min. TS, PS, fabricatiejaar, CE-markering, adres van de fabrikant, koelvloeistof en gewicht, elektrische instelleningen, thermodynamische en akoestische prestaties.

LABELING

• De apparatuur要去en geetiketteerd om aan te geben dat deze buiten gebruik is gesteld en dat het koelmiddel is afgelaten.
• Het label moet worden gedateerd en ondertekend.
• Let er bij apparaten die een ontvlambaar koelmiddel bevatten op dat etiketten op het apparaat+zijn

aangebracht die aangeven dat het ontvlambaar koelmiddel bevat.

RECUPERATIE

• Tijdens het aflaten van koelmiddel voor onderhoud of buitenbedrijfstelling worden aanbevolen om de goede praktijknen op te volgen voor het veilig en volledig aflaten van koelmiddel.
• Gebruik bij het overbrengen van koelmiddel maar de cilinder een recuperatiecilinder geschikt voor het koelmiddel. Verzeker u ervan dat u over het juiste aantal cilinders beschikt om de vloeistof volledig te recupereren. Alle gebruekte cilinders要去en ontworpen zijn voor het recupereren van koelmiddel en要去en een etiket dragen voor het betreffende koelmiddel. De cilinders要去en uitgerust zijn met een vacuumklep en beschikken over aflsuitkleppen die goed werkden. De lege recuperatiecilinders worden leegbezogen en, indien möglichk, gekoeld voór het recuperatieproces.
• De recuperatie-apparatuur要去 in goede werkingsstaat verkeren, de gebruiksaanwijzing van de apparatuur要去 binnen handbereik zich en de apparatuur要去 geschikt zich voor het koelmiddel, indien van toepassing, evenals voor ontv Lambaar koelmiddel. Daarnaast要去 een set gekalibreerde weegschalen beschikbaar zich. Deze要去 in goede werkingsstaat verkeren. De slangen要去 volledig zich,ogens geenlekken of losse verbindingen hebben, en要去 in goede staat zich. Controllerveordat u de recuperatiemachine gezruikt of zich in goede staat verkeert, en要去 is onderhoven en of de bijbehorende elektrische componenten zich om te voorkomen dat er brand ontstaat bij het vrijkomen van koelmiddel. Raadpleeg bij twijfel de fabrikant.
• Het gerecupereerde koelmiddel要去 worden teruggestuurd waar de koelmiddelleverancier in een recuperatiecilinder, met een afvaloverdrachtsbrief Meng geen verschillende koelmiddelen in de recuperatiesystemen, en vooral Niet in de cilinders.
• Na het demonteren van de compressor of het aflaten van de compressorolie, controleren of het koelmiddel volledig is verwijderd om te vermijden dat het zich met het smeermiddel zou(OPEN. Het aflaatproces moet worden uitgevoerd voordat de compressor waar de leverancier wordt terug gestuurd. Enkel de elektrische verwarming van het compressorlicham kan worden gebruikt om dit proces te versnellen. Het aflaten van de vloeistoffen in een systeem要去 op volledig veilige wijze gebeuren.

RECYCLING

Dit symbolism worden opgelegd door de Europese AEEA-richtlijn 2012/19/EU (richtlijn betreffende afgedankte elektrische en elektronische apparatuur) en betekent dat uw apparaat Niet met het huisvuil mag worden weggegooid. Dit要去 selectief worden verwerkt voor hergebruik, recyclage of herstelling. Als het apparaat maybe kilmieugevaarlijke stoffen bevat, dan要去 denze verwijderd of geneutraliseerdorden. Vraag uw dealer om informatie over de wijze van recycling.

EASY POOL HEATING +7°C

Gebruikers- en servicehandleiding

INDEX

1. Specificities
2. Dimensie
3. Installatie en Aansluiting

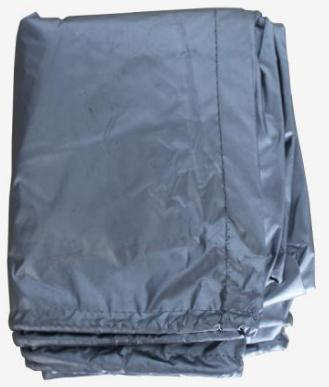

4. Accessoires

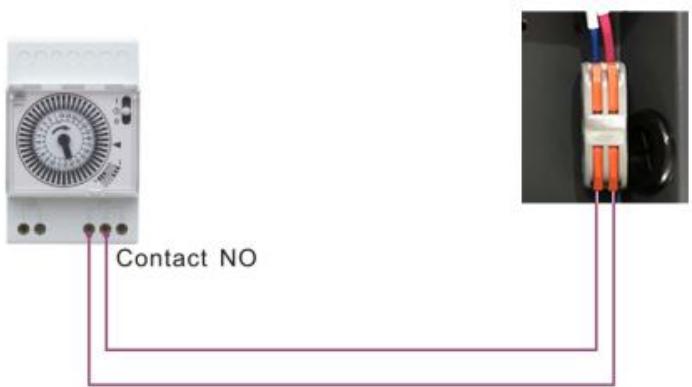

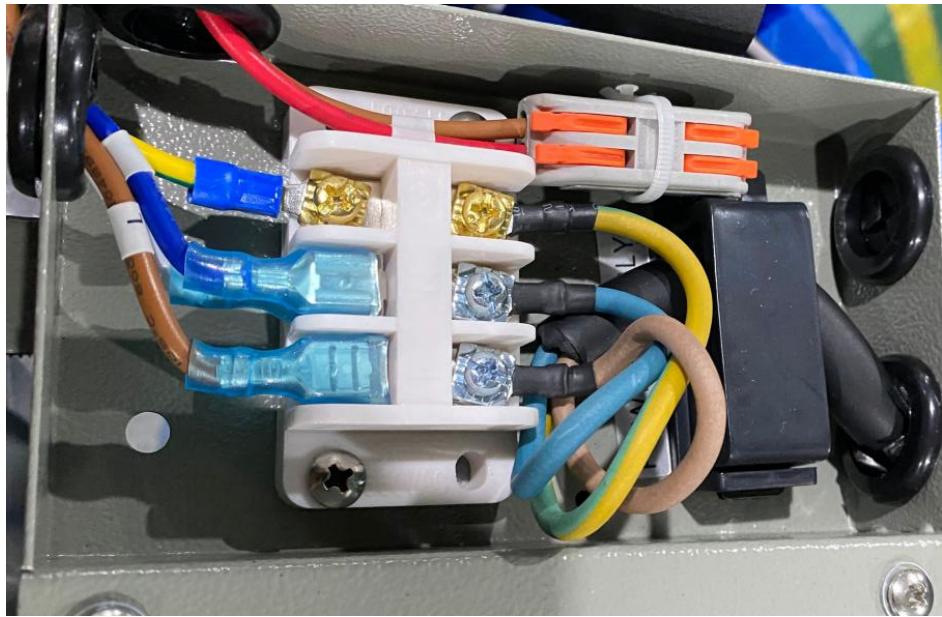

5. Elektrische Bedrading

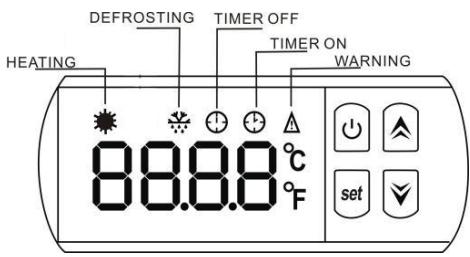

6. Display Controller Werking
7. Problemen Oplossen

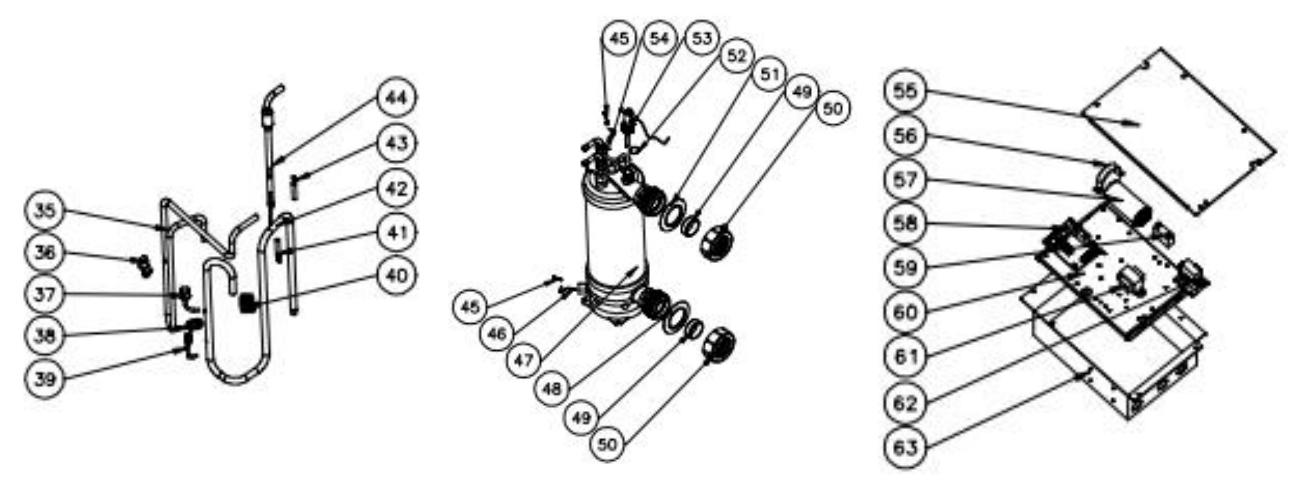

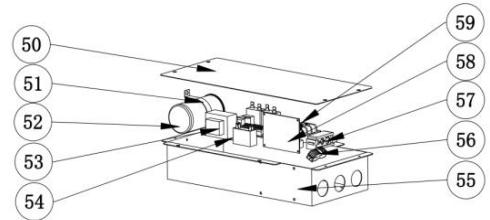

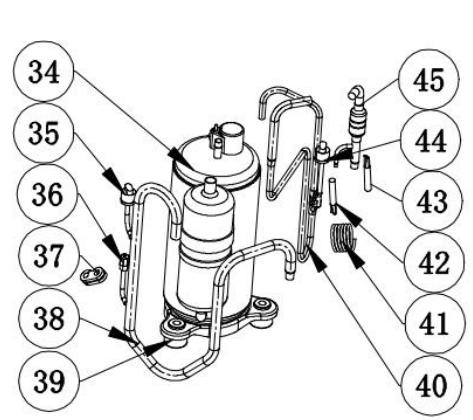

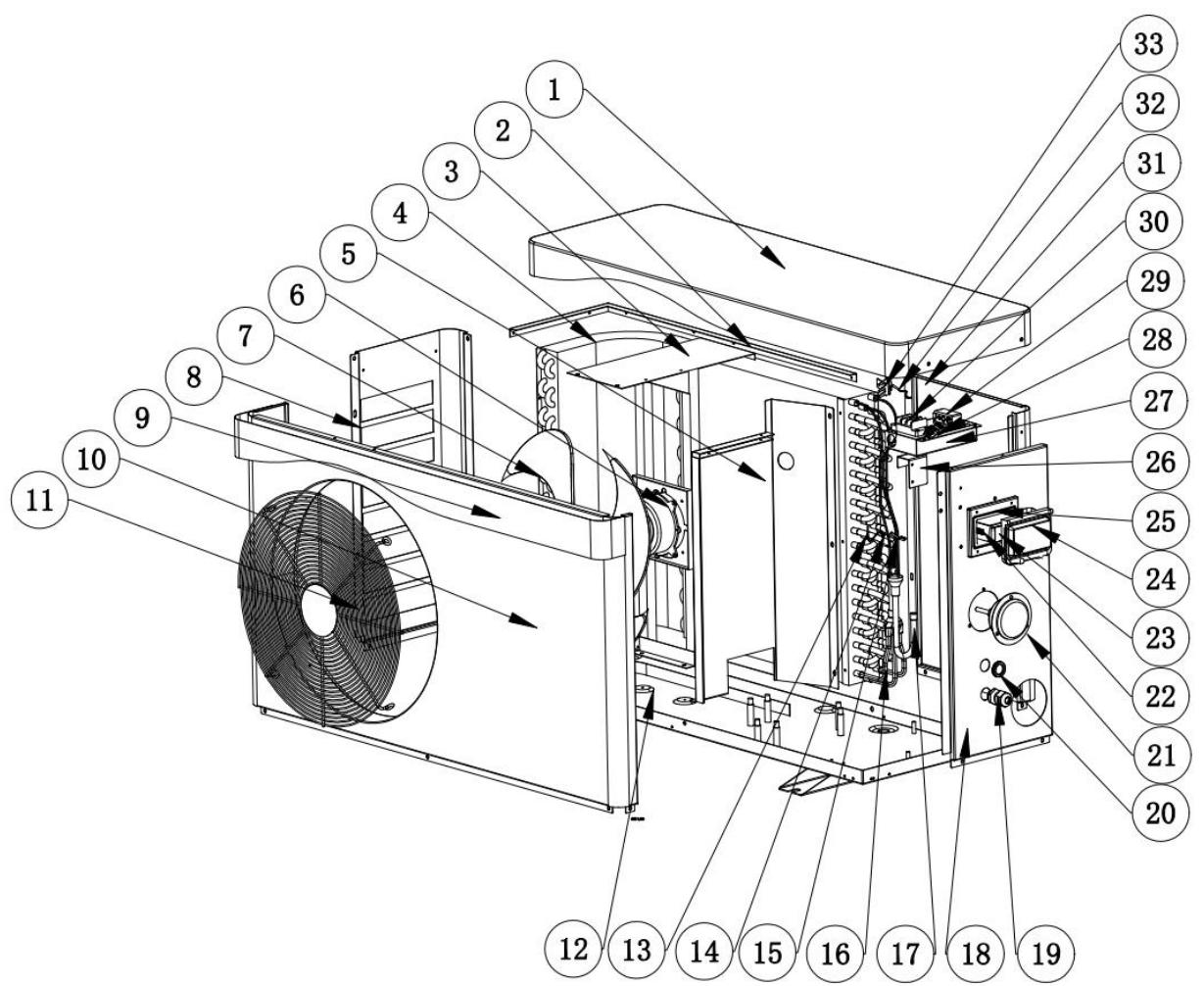

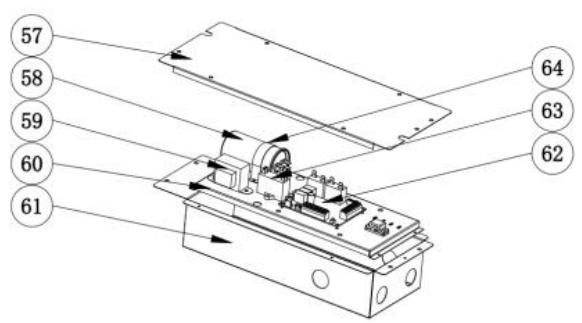

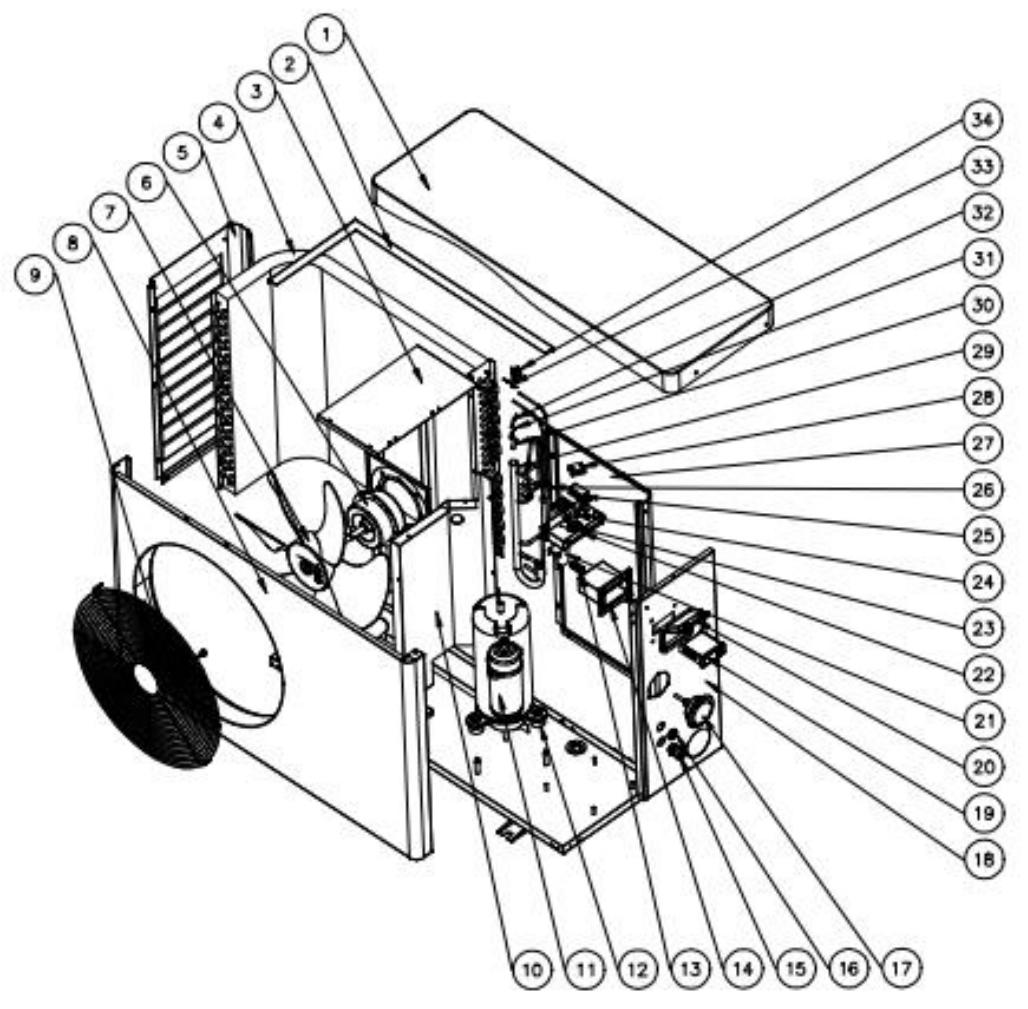

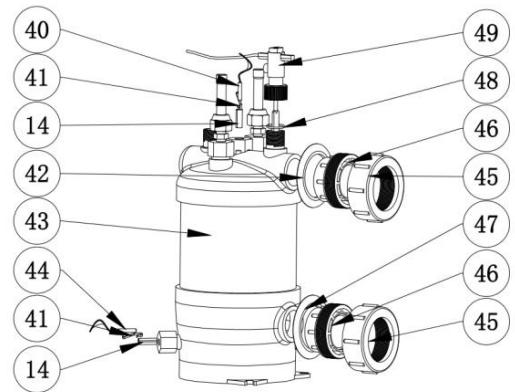

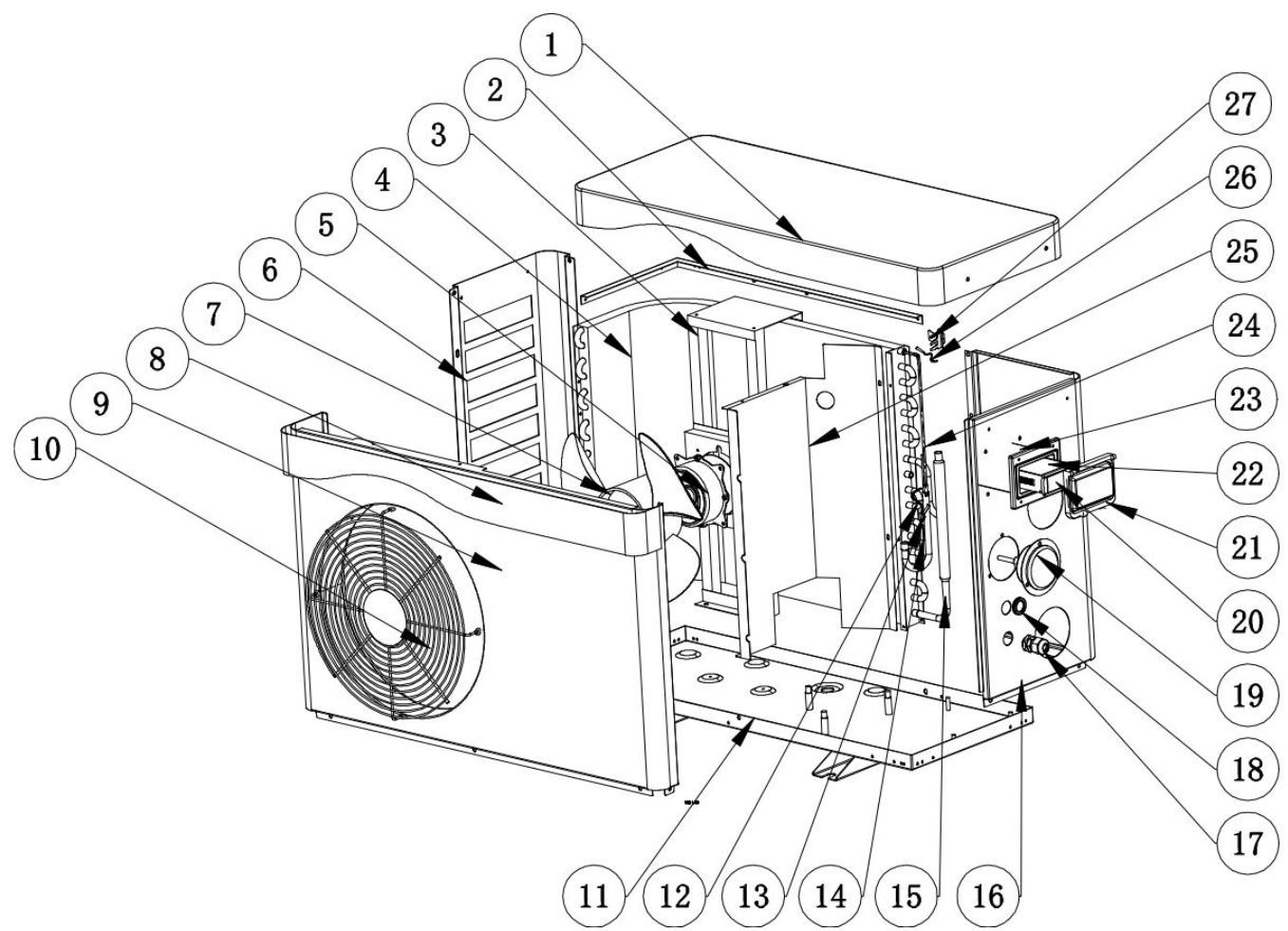

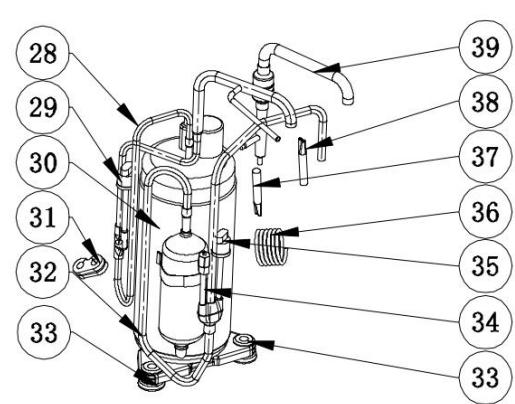

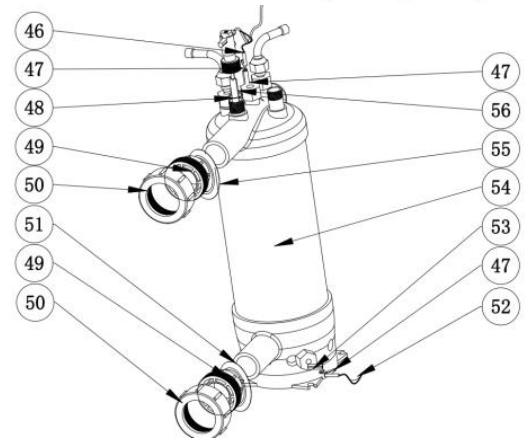

8. Geöexplodeerd Diagram
9. Onderhoud

Dank u voor het gebruiken van de Hydro-S zwembad warmtepomp voor de verwarming van uw zwembad, het zal het water van uw zwembad verwarmen en een constante temperatuur behouden wanner de omgevingstemperatuur ongeveer:tussen 7 en 43~^ C ligt.

Let OP: deutsche gebruiksaanwijzing bevat alle nodige informatatie voor het normala gebruik van de omtpomp, lees alstublieft de onderhouds gebruiksaanwijzing toegevoegd bij dit product, ballatie en handleiding.

De installmenter dient de handleiding zorgvuldig te lezen en de instructies strikt op te volgen, zowelijdens implementatie als onderhoud. Geef deze handleiding door voor laterijdens de gehele levensduur van het apparaat.

De installmenter is verantwoordelijk voor het installereren van het product en dient alle instructies van de fabrikant en alle voorschriften in de applicaties op te volgen. Bij een onjuiste installmentatie gegen de instructies in de handleiding vervalt de garantie.

De fabrikant wijst elke verantwoordelijkheid af voor schade veroorzaakt door mensen, voorwerpen of fouten die het gevolg zich van het Niet opvolgen van de instructies in de handleiding. Elk gebruik dat tijdens de productie zich was bedoeld, worden als gevaarlijk geclassified.

1. Specificities

Bovenstaande gegevens zijn onderhevig aan modificaties zonder opgave.
* Kijk op once verpakking of website voor meer details.

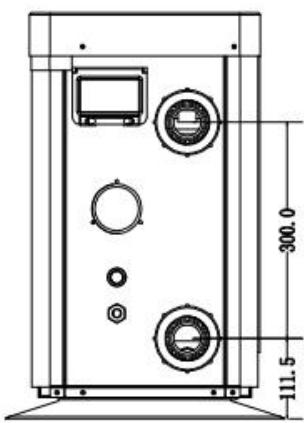

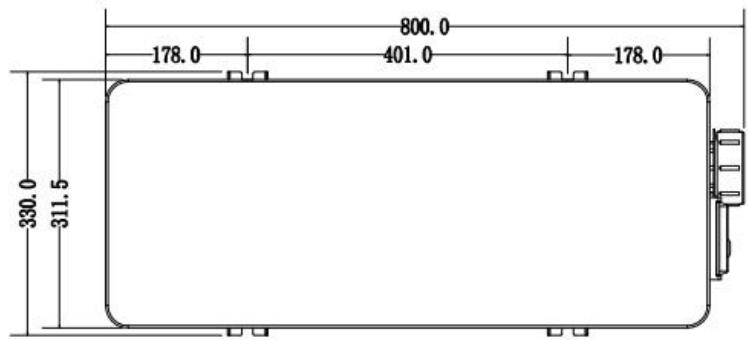

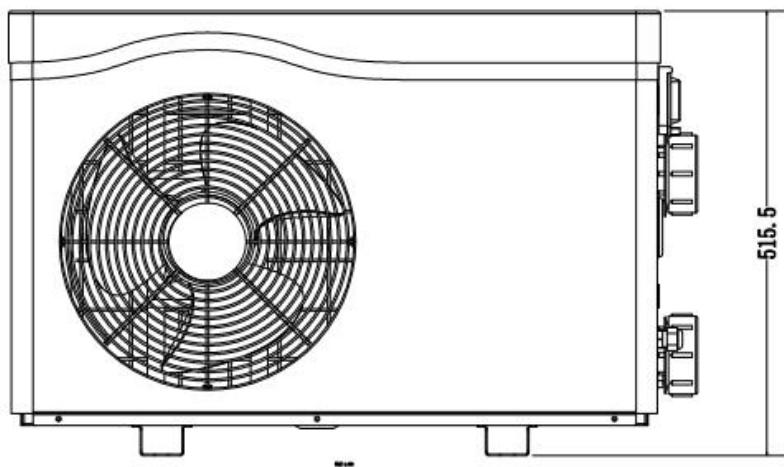

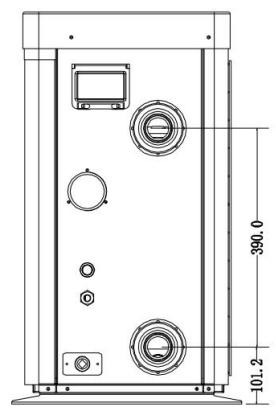

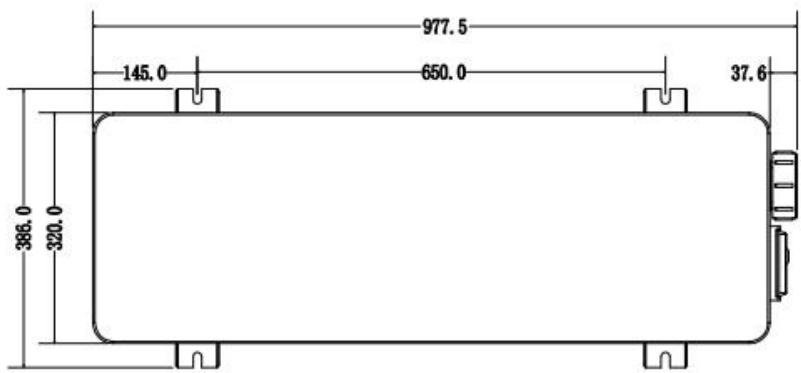

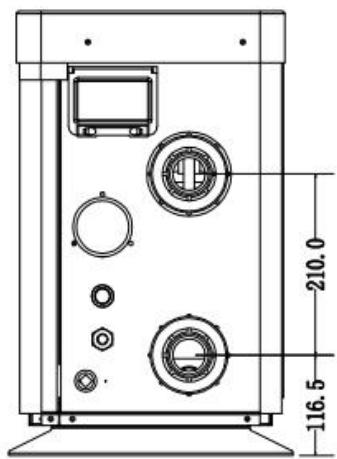

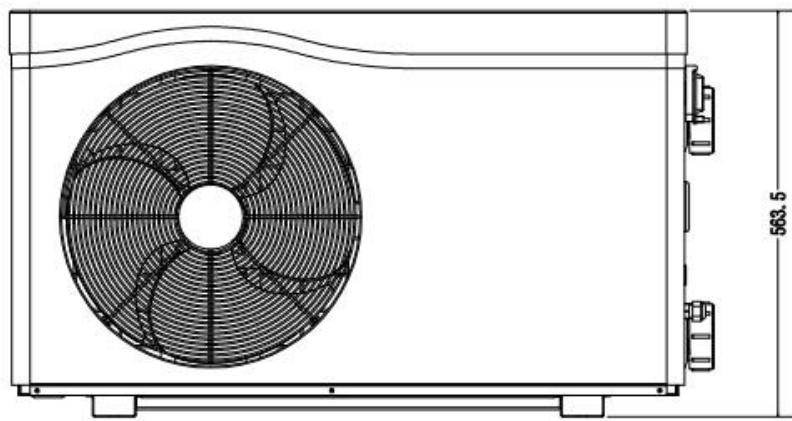

2. Dimensie (mm)

Model :HPG25

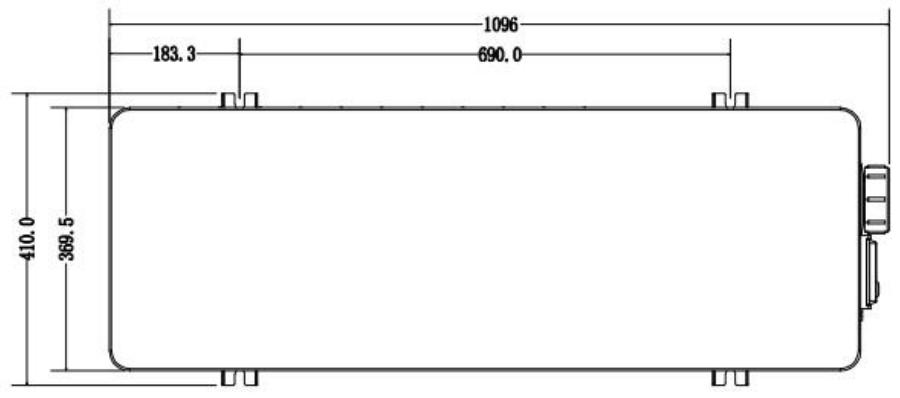

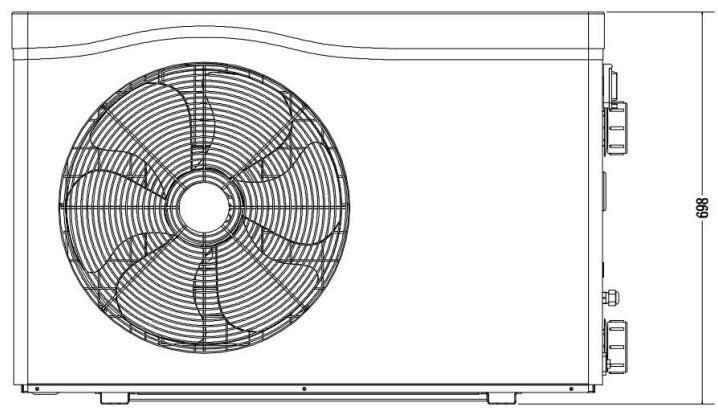

Model:HPG40 & HPG50

3. Installatie en aansluiting

3.1 Opmerkingen

De fabriek levert alleen de warmtepomp. Andere componenten, inclusief een bypass waar nodig, moet geleverd worden door de gebruiker of installmente technicus.

N.B.:

Volg alstublieft de stappen hieronder op wanner u de warmtepomp installeert:

1. Elke toevoeging van chemicaliën要去plaatsvinden in de buizen gelokaliseerdijken de warmtepomp.
2. Installee een bypass als de toevoer van water van het zwembadmeer is dan 20% boven de toegestane toevoer door de warmtewisselaar van de warmtepomp.
3. Installeerde warmtepomp boven het waterniveau van het zwembad.
4. Installeeer alkijd de warmtepomp op een stevige ondergrond en gebruikt de demping rubbers bijgevoegd om vibratie en lawaai te vermijden.
5. Houdt de warmtepomp algijdrecht. Als het apparaat in een diagonale positie was gehonden, wacht dan tenminste 24 uren met het starten van de warmtepomp.

De unit kan op vrijwel elke buitenlocatie worden geinstalleerd, mits de gespecifieerde

minimumafstanden tot andere objecten worden aangehouden (zie onderstaande tekening).

Raadpleeg uw installerateur voor installeratie met een binnenzwembad. Installatie op een winderige locatie is in onderstelling tot de situation bij een gaskachel (inclusief waakvlamproblematiek) geen enkel probleem.

LET OP: Installer de unit nooit in een afgesloten ruimte met een beperkt luchtvolume waarin de lucht die uit de unit worden verdREven worden hergebruikt, of in de buurt van struikgewas dat de luchtinlaat zou+kunnen blokken. Dergelijkke locaties belemmeren de continue toevoer van verse lucht, wat resulteert in een verminderd rendement en möglichk onvoldoende warmteafgifte.

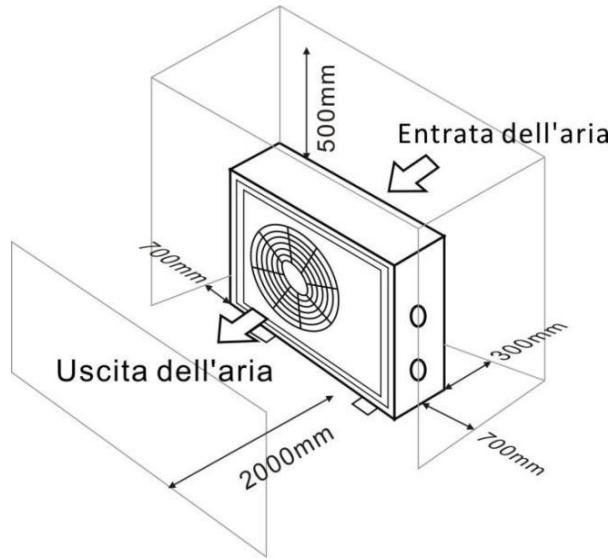

Zie onderstaande tekening voor minimale afmetingen.

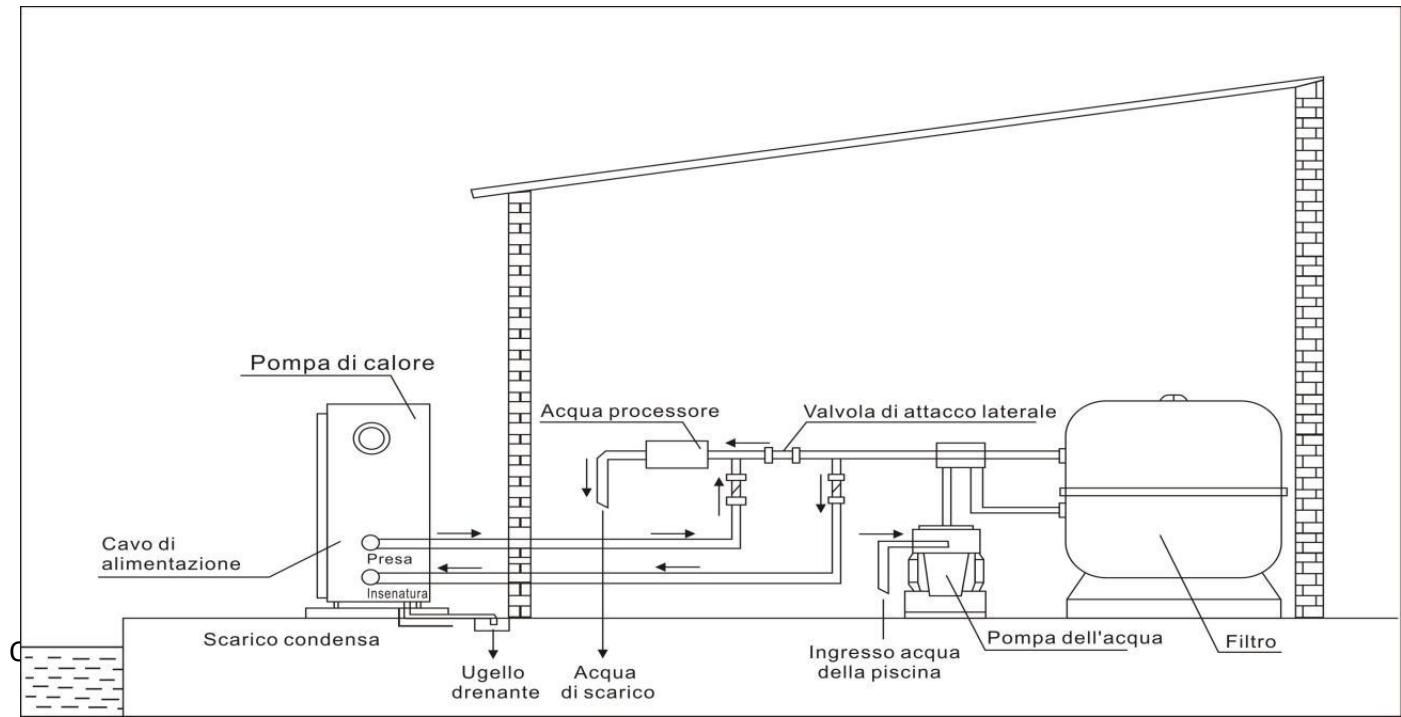

De warmtepomp worden normal gesproken geinstalleerd binnen een perimetergebied dat zich 7,5 m van het zwembad uitstrekt. Hoe groter de afstand tot het zwembad, hoe groter het warmteverlies in de leidingen. Omdat de leidingen grotendeels ondergronds zijn, is het warmteverlies laag voor afstanden tot 30m (15 m van enaar de pomp; 30 m in totaal), tenzij de grond nat is of het grondwaterpeil hoog is. Een ruwe schatting van het warmteverlies per 30m is 0,6 kWh (2.000 BTU) voor elke 5^ verschil:tussen de watertemperatuur in het zwembad en de temperatuur van de grond rondon de buis. Dit verlengt de bedrijfstijd met 3% tot 5% .

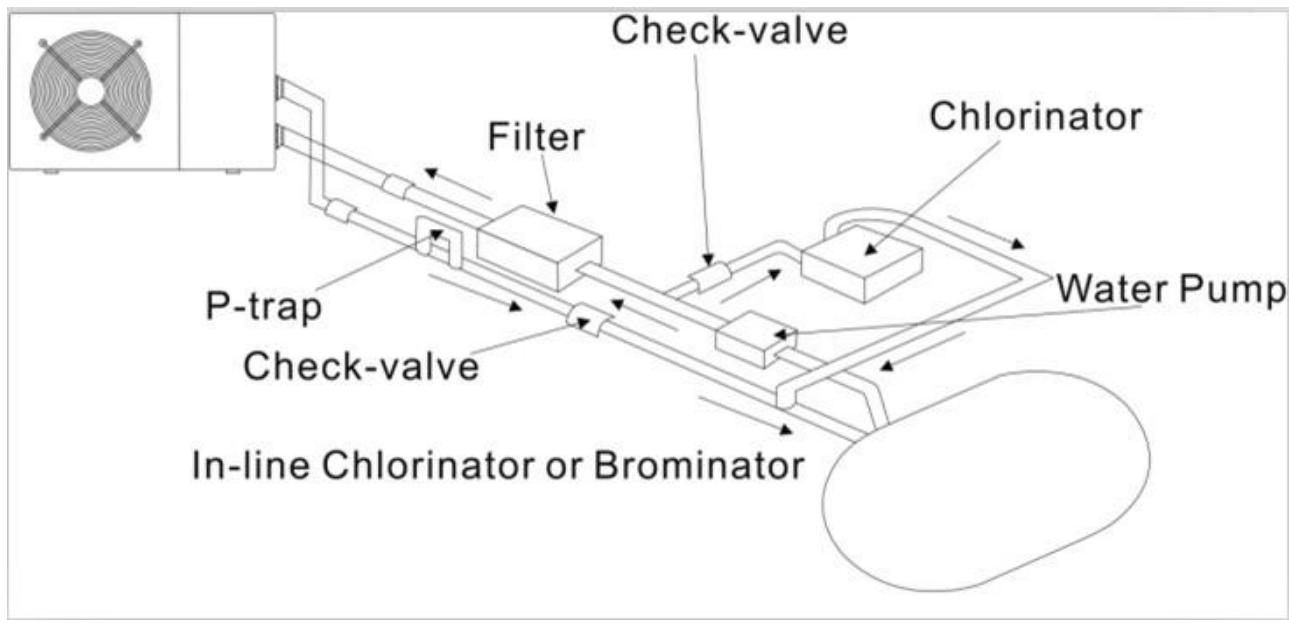

3.4 Installatie met terugslagklep

Opmerking: Als automatische doseerapparatuur voor chloor en zuurgraad (pH) worden gezruikt, is het essentieel om de warmtepomp te beschermen gegen te hove chemicalienconcentraties die de warmtewisselaar+kunnen aantasten. Om deze reden要去 dit soort apparatuur alkijd in de leidingen aan de benedenstroomse zijde van de warmtepomp worden gemonteerd, en het wordt aanbevolen om een terugslagklep te installereren om terugstroming te voorkomen als er geen watercirculatie is.

Schade aan de warmtepomp veroorzaakt door het Niet naleven van deze instructie valt Niet onder de garantie.

3.5 Typische set up

Volg onderstaande stappen om de bypass aan te passen:

1. klep 1 helemaal open. Klep 2 en klep 3 gesloten.
2. Open klep 2 en klep 3 langzaam met de helft en sluit verzolgens klep 1 langzaam om de waterstroom maar klep 2 en klep 3 te vergroten.
   3.Als 'ON' of 'EE3' op het display wordt weergegeven, betekent dit dat de waterstroom maar de warmtepomp Niet voldoende is, dan moet u de kleppen aanpassen om de waterstroom door de warmtepomp te vergroten.

Hoe u de optimale waterstroom krijgt.

Schakel de warmtepomp onder verwarmingsfunctie in, sluit eerst de bypass en open dezeervolgens langzaam om de warmtepomp te starten (de machine kan nicht starten als dewaterstroom onvoldoende is)

Ga door met het aanpassen van de bypass en controllerer ondtussen de inlaatwatertemp. & Uitlaatwatertemp., Het zar optimaal zich als het verschil onceveeer 2 grades is.

Opmerking: hoewel de warmtepomp elektrisch geïsoleerd is van de rest van het zwembadsystem, voorkomt dit alleen de stroom van elektrische stroom waar of van het water in het zwembad. Aarding is nog steeds vereist voor bescherming gegen kortsluiting in de unit. Zorg.altijd voor een goede aardverbinding. De installmenter dient indien nodig de elektriciteitsleverancier te raadplegen en ervoor te zorgen dat de apparatuur correct worden aangesloten op een elektriciteitsnet met een impedantie lager dan 0,095 ohm.

Waarschuwing: Voordat u werkzaamheden aan de binnenkant van het apparaatuitvoert, moet u de elektriciteitstoevoer van het apparaat afluien, aangezien er een risico op elektrische schokken bestaat, wat materiele schade, ernstig letsel of zelfs de dood kan veroorzaken.

• Onjuist aangedraide klemmen können ertoe leiden dat de klemmenkast opwarmt, waardoor deze ongeldig kan worden de garantie.
• Alleen een gekwalificeerde en ervaren technicus is bevoegd om bekabelingswerkzaamheden uitt te voeren binnen de
  apparaat of om het netsnoer te verrangen.

Controleer voordat u de unit aansluit of de voedingsspanning overeenkomt met de bedrijfsspanning van de warmtepomp.

Het worden aanbevolen om de warmtepomp aan te sluiten op een circuit met een eigen zekering of stroomonderbreker (langzaam type; curve D) en om geschikte bedrading te gebruiken. Sluit de elektrische draden aan op het klemmenblok gemarkeerd met 'POWER SUPPLY'. Een tweeede klemmenblok gemarkeerd met 'WATER PUMP' bevindt zich naast de eerste. De filterpomp (max. 5 A 0 V) kan hier op het tweeede klemmenblok worden aangesloten. Hierdoor kan de werking van de filterpomp worden geregold door de warmtepomp.

3.8 Inbedrijfstelling

Opmerking: om het water in het zwembad (of de hot tub) te verwarmen, moet de filterpomp draaien om het water door de warmtepomp te lately circuleren. De warmtepomp start nicht als het water Niet circuleert.

Nadat alle aansluitingen zijn gemaakt en gecontroleerd, voert u de volgende procedure UIT:

1. Schakel de filterpomp in. Controller op lekken en ga na of er water van enaar het zwembad stroomt.
   2.Sluit de stroom waar de warmtepomp aan en druk op de aan /uit-knop op het elektronische bedieningspaneel. De unit zar opstarten nadat deijdvertraging is verstreken (zie hieronder).
2. Controller na een pau minuten of de lucht die uit het apparaat blaast, koeler is.
3. Wanneer u de filterpomp uitschakelt, moet de unit ook automatisch worden uitgeschakeld, zo nicht, dan要去 de stroomschakelaar aanpassen.
   5.Laat de warmtepomp en de filterpomp 24 uur per dag draaien totdat de gewenste watertemperatuur is bereikt. De warmtepomp stocht op dit punt met werken. Hierna zal hij automatisch herstarten (zolang de filterpomp loopt) wonneer de temperatuur van het zwembadwater 2 graden onder de ingestelde temperatuur zakt.

Afhankelijk van de begintemperatuur van het water in het zwembad en de luchttemperatuur kan het enkeleragen duren voordat het water op de gewenste temperatuur is gebracht. Een goede zwembadafdekking kan de benodigde tijd aanzienlijk verkorten.

Waterstroomschakelaar:

Het is uitgerust met een stromingsschakelaar om de HP-unit te beschermen die met voldoende waterdebiet werkt. Hij worden ingeschakeld wonneer de zwembadpomp loopt en schakelt hem uit wonneer de pomp worden uitgeschakeld. Als het zwembadwaterpeil hoger is dan 1 m boven of onder de automatische instelknop van de warmtepomp,要去 uw dealer möglichk de eerste koer opstarten aanpassen.

Tijdvertraging - De warmtepomp heeft een ingebouwde opstartvertraging van 3 minuten om het circuit te beschermen en overmatige contactsjtage te voorkomen. De unit zar automatisch herstarten nadat deze tijdsvertraging is verstreken. Zelfs een korte stroomonderbreking zar deze vertraging activeren en verhinderen dat het apparaat onmiddelijk opnieuw opstart. Extra stroomonderbrekingenijdens deze vertragingsperiode hebben geen invloed op de duur van 3 minutes van de vertraging.

3.9 Condensatie

De lucht die in de warmtepomp worden aangezogen, worden sterk gekoeld door de werking van de warmtepomp voor het verwarmen van het zwembadwater, waardoor condensatie op de lamellen van de verdamper kan ontstaan. De hoeveelheid condensatie kan oplopen tot enkele liters per uur bij een hoge relatieve vochtigheid. Dit worden soms ten onrechte als een waterlek beschouwd.

4. Accessoires

4.1 Accessoires lijst

Anti-vibratie bodemplaat, 4 stuks

Aftaptuit, 2 stuks

Winterhoes, 1 st

	Anti-vibratie rubbers 1. Neem de 4 anti-vibratie rubbers eruit 2. Plaatst ze een voor een onder de bodem van de machine zoals op hetplaatje.
	Aftap buis 1. Installeerde aftap buis onder het bodempaneel 2. Verbindt het met een water buis om het water af te tappen. Opmerking: Til de warmtepomp op om de buis te installereren. Til de warmtepomp nooit te ver op, het kan de compressor beschadigen.
	Water invoor & uitvoer verbinding 1. Installeer de twee verbindingen zoals op hetplaatje getoond 2. Schroef ze op de water & uitvoer verbinding
	Kabelbedrading 1. Open het deksel van de schakelkast 2. Bevestig de voedingskabel aan de aansluitpunter L N E.
	Verkabelung der Wasserpumper (Trockenkontakt) 1. Öffnen Sie die Abdeckung des Schaltkastens 2. Mit den Anschlüssen 1 und 2 konnen Sie die Wasserfiltration durch den Timer der Filtration steuern (Trockenkontakt).

Dry contact timer-verbinding

Timer

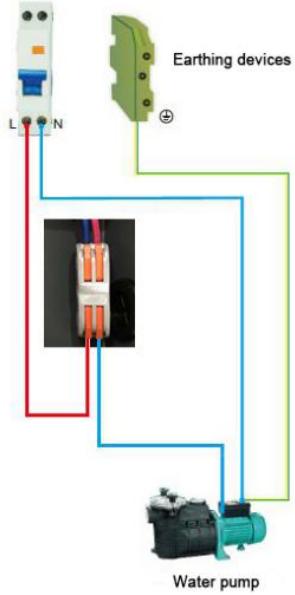

Dry contact pomp aansluiting

Leakage protector

(1) Bovenstaand elektrisch bedradingsschema is alleen bedoeld ter referentie, het is onderworpen aan het bedradingsschema dat op de machine is aangebracht.
(2) De warmtepomp van het zwembad moet goed worden aangesloten op de aardedraad, hoewel de warmtewisselaar van de unit elektrisch geisoleerd is van de rest van de unit. De unit要去 nog steeds worden geoard om u te beschermen gegen kortsluiting in de unit..

Ontkoppelen: Een ontkoppelingsmiddel (stroomonderbreker, gezekerde ofiet-gezekerde schakelaar) moet in het zich van en gemakkelijk toegankelijk+zijn vanaf de unit. Dit is gebruikelijk bij commerciele en residentiele warmtepompen. Het voorkomt het op afstand bekrantigen van onbeheerde apparatuur en maakt het möglichk de stroomaar de unit uit te schakelen verwijl de unit wordt onderhoden.

6.Werking

(1) Bedieningshandleiding

(2) De warmtepomp van het zwembad starten

Druk op teneinde de warmtepomp te starten, het LED-display zal de watertemperatuur inlaat weegeven en na 5s de actuèle werkmodus.

(3) De warmtepomp van het zwembad stoppen

Druk nogmaals op teneinde de warmtepomp te stoppen, het LED-display zaI 'OFF (UIT)' weergeven.

(4) Instelling van de watertemperatuur

Druk op of teneinde de gewenste watertemperatuur in de actuèle werkingsmodus in te stellen, verwolgens drukt u op om de temperatuur in te stellen en gaat u eruit.

(5) Instellen van dearend

Druk op de set (INSTELLING) toets, verwolgens drukt u op voor toegang tot het “ TIME (TIJD) “display ;

** INSTELLEN VAN UREN**

Druk nogmaals op (INSTELLING) toets voor het instellen van "HOUR (UUR) ", "HH" za knipperen, druk

vervolgens op of het aanpassen van HOUR (UUR) vanaf 0 tot 23 ;

**INSTellen Van MINUTEN**

Druk op set (INSTELLING) voor toegang tot de MINUTE (MINUTEN) instelling, "MM" za knipperen, druk verzolgens op of teneinde de MINUTE (MINUTEN) vanaf 0 tot 59 in te stellen.

(6) TIMER ON Instellen

Druk op de set (INSTELLING) toets, verwolgens twee ker op de toets drukken voor toegang tot de TIMER ON instelling. Wonneer u de begintijd weergegeven die op controller, drukt u op set (INSTELLING) om te bevestigen en toegang te krijgen tot TIMER ON (TIMER AAN) instelling-interface, als LASTe drukt u op teneinde de begintijd in te stellen.

(7) TIMER OFF Instellen

Druk op de set (INSTELLING) toets, verwolgens druk u 3 keer op de knop om toegang te krijgen tot de "TIME OFF (TIMER UIT)" instelling. Als u de stoptijd weergegeven ziet op de controller, drukt u op set (INSTELLING) om te bevestigen en toegang te krijgen tot de TIMER OFF (TIMER UIT) instelling-interface, als LAST drukt u op of teneinde de stoptijd in te stellen.

Bovenstaande handelingen,kestudrukken op de toets teneinde de instellingen op te slaan en snel uitloggen van het programma.

(8) Hoe de parameters te controleren?

Druk op de set (INSTELLING) toets, verwolgens drukken op teneinde de parameteres B - C - D - E- F- G - H te controeren.

Code	Parameter	Bereik
B	Water inlaat temperatuur	-9 tot 99°C
C	Water uitlaat temperature	-9 tot 99°C
D	Verwarmingsbuis temperatuur	-29 tot 99°C
E	Gas retourtemperatuur	-29 tot 99°C
F	Omgevingstemperatuur	-29 tot 99°C
H	Daadwerkelijk stappen van Elektronisch expansieventiel	N*5

** LET OP **

Wonneer u op set (INSTELLING) drukt en verwolgens op de knop om toegang te krijgen tot de parameter

controle, zal de knop Niet functioneren.

Hetzelfde als bovenstaande, wonneer u op set (INSTELLING) drukt en verwolgens op de knop voor de controle van de TIME - begintijd of TIMER en stootijd TIMER, kan de A knop Niet functioneren.

(9) Parameter instellen

Dit gedeelte mag uitsluitend door gekwalificeerd monteurs voor after-service of onderhoudswerkzaamheden worden bediend.

(1) Druk op set (INSTELLING) + A + Y tegelijkkertijd voor 5 seconden in, het display zaal knipperen
(2) Druk op of kies de parameter die u wenst te wijzigen
(3) Druk nogmaals op set (INSTELLING)om de interface te openen
(4) Druk op of teneinde de waarde instelling aan te passen.
(5) Als letzte drukt u nogmaals op set om de gegevens op te slaan of druk op voor het opslaan en sneluitloggen van de parameter instelling.

Parameter	Betekenis	Bereik	Standaard	Opmerkingen
1	Instellen van de waterinlaat temp. in de verwarmermodus	15-42°C	28°C	Aanpasbaar
2	Beginnen van de ontdooien tijdsperiode	30-90MIN	40MIN	Aanpasbaar
3	Termen van beginnen ontdooifunctie	-30°C tot 0°C	-7°C	Aanpasbaar
4	Termen van stoppen ontdooifunctie	2 tot 30°C	20°C	Aanpasbaar
5	Tijd van stoppen ontdooifunctie	1 tot 12MIN	12MIN	Aanpasbaar
6	Modus: 0 Verwarmen	0	0	Niet aanpasbaar
7	Modus selectie van Elektronisch expansieventiel	0-1	1(Auto)	Aanpasbaar
A	Handmatige afstelhandelingen van Elektronisch expansieventiel	18-94	70	Aanpasbaar

Herstellen waar fabrieksinstelling

Lang gewiktijdig indrukken van de en (INSTELLING) voor 10 seconden, teneinde de fabrieksinstelling te herstellen, het zal "0000" weergeven en verwolgens teruggaan maar "OFF (UIT)".

7. Problemen Oplossen

7.1 Fout code scherm op LED draad bediening

Storing	Foutcode	Reden	Oplossing
Bescherming lage omgevingstemperatuur	PP0	Omgevingstemperatuur is te laag
Inlaat watertemperatuur sensor foult	PP1	De sensor is open of kortsluiting	Controler of verander de sensor
Uitlaat watertemperatuur sensor foult	PP2	De sensor is open of kortsluiting	Controler of verander de sensor
Verwarming condensator sensor foult	PP3	De sensor is open of kortsluiting	Controler of verander de sensor
Gas terugkeer sensor foult	PP4	Sluit enkele draad ten onrechte op dit punt	Bevestigen dat er niets op dit punt, restart
Omgeving temperatuur sensor foult	PP5	De sensor is open of kortsluiting	Controler of verander de sensor
Temperatuurverschil tussen water in en uit is te hoog	PP6	Waterstroom Niet genoeg, water drukverschil is te laag	Controler de waterstroom hoeveelheid of water vastgelopen is of Niet
Eerste graad antivries bescherming in de winter	PP7	Omgevingsttemperatuur van water inlaat is te laag	Waterpomp worden automaticisch aangezet voor eerste graad antivries
Tweede graad antivries bescherming in de winter r	PP7	Omgevingsttemperatuur van water inlaat is te laag	Warmtepomp zal beginnen met verwarmen voor tweede graad antivries
Hoge druk bescherming	EE1	1. Koelmiddel is te veel 2. Luchtstroom is Niet genoeg	1. Loos overtollig koelmiddel van HP gas systeme
			2. Reinig de luchtwarmtewisselaar
Laren druk bescherming	EE2	1. Koelmiddel is Niet genoeg 2. Waterstroom is Niet genoeg 3. Filter geblokkeerd of capillair geblokkeerd	1. Controller of er enige gaslekkage is, hervul het koelmiddel 2. Reinig de luchtwarmtewisselaar 3. Vervang het filter of capillair
Stroom doorvoer schakelaar gesloten	EE3 or "ON"	Lage waterstroom, verkeerde stroomrichting, of stroom doorvoer schakelaar foult.	Controller of er genoeg waterstroom is en doorstroming in de juiste richting, of anders is de stroom doorvoer schakelaar stuk.
Inlaat en uitlaat watertemperatuur verschil	EE5	Waterstroom hoeveelheid is Niet genoeg, waterdruk verschil is te laag	Controlerde water stroom hoeveelheid, of het watersystem is geblokkeerd of Niet
Communicatie foult	EE8	Draadverbinding is Niet goed	Controller de draadverbinding

Bescherming / storing	Controller-schem	Storingslampje op printplaat
Stand-by status warmtepomp	ON	●
Warmtepomp draait	Water in temperature	●
Bescherming gegen lage omgevingstemperatuur	PP0	●
Storing sensor inlaatwatertemperatuur	PP1	●
Storing sensor uitlaatwatertemperatuur	PP2	●
Storing sensor verwarmingscondensor	PP3	●
Storing gasretoursensor	PP4	●
Storing sensor omgevingstemperatuur	PP5	●
Temperatuurverschil te veel bescherming:tussen waterinlaat en -uitlaat	PP6	●
Eersteklas antivriesbescherming in de winter	PP7	●
Antivriesbescherming van tweede kwaliteit in de winter	PP7	●
Bescherming gegen hoge druk	EE1	●
Lage druk bescherming	EE2	●
Stromingsschakelaar gesloten	ON/EE3	●
Storing in temperatuurverschil inlaat- en uitlaatwater	EE5	●
Ontdooien	Defrosting	……

7.3 Andere fouten en oplossingen (Geen verschijning op LED draad controller)

Storingen	Observering	Redenen	Oplossing
Warmtepomp werkt nicht	LED draad controller geen verschijning.	Geen stroomvoorziening	Check cable and circuit breaker if it is connected
	LED draad controller toont de actuelearend.	Warmtepomp in stand-by status	Startup heat pump to run.
	LED draad controller toont de actuele watertemperatuur.	1. Watertemperatuur bereekte ingestelde waarde, HP onder constante temperatuur status. 2. Warmtepomp begint net te lopen. 3. Onder ontdooien.	1. Controller watertemperatuur instelling. 2. Start warmtepomp na eenaar minuten. 3. LED draadcontroller要去vertonen "ontdooien".
Korte looptijd	LED toont actuele watertemperatuur, erverschijnt geen fout code.	1. Ventilator draait NIET. 2. Luchtventilator hij is Niet genoeg. 3. Niet genoeg koelmiddel.	1. Controller de kabelverbindingen:tussen de motor en ventilator, wonneer nodig,要去 het verrangen worden. 2. Controllererlocatie van het warmtepomp apparaat, en eliminerer alle obstkels om een goede luchtventilatie mogelijk te makeen. 3. Vervang of repareer het warmtepomp apparaat.
Water vlekken	Water vlekken op warmtepomp apparaat.	1. Betonneren. 2. Water lekkage.	1. Geen actie. 2. Controller de titanium warmthewisselaar zorgvuldig of het defect is.
Te veel ijss op de verdamper	Te veel ijss op de verdamper.		1. Controller de locatie van het warmtepomp apparaat, en eliminerer alle obstkels om een goede lucht ventilatie mogelijk te makeen. 2. Vervang of repareer het warmtepomp apparaat. 2.

8. Geëexplodeerd Diagram

Modellen: HPG25

No.	Onderdeel naam	No.	Onderdeel naam
1	Bovenklep	31	B rubberen bevestigingsblok
2	Ventilatormotor beugel	32	Gas retourleidingen
3	Ventilatormotorbeugel	33	Demping voeten van de compressor
4	Verdamper componenten	34	Gas klep
5	Ventilatormotor	35	Lagedrukschakelaar
6	Linkerkant paneel	36	Gauge capillair
7	Waaierblad	37	Overgangsbuis
8	Golf sticker	38	Gauge pijp
9	Voorpaneel	39	Wisselaar maar capillair
10	Voorrooster	40	Uitlaat temperatuursensor lijn
11	Basislade	41	Wisselaar sensor temperatuursensor
12	Lijn temperatuursensor verwarmingsspiraal	42	Rode rubberen ring
13	Sensorhuispijp	43	Titanium warmtewisselaar
14	Klem	44	Waterinlaat temp. sensor
15	Collectieve leidingen	45	Wateraansluitsets
16	Zijpaneel	46	Wateraansluitsets
17	Kabelverbinding	47	Witte rubberen ring
18	Rubberen plug	48	Afdichtring
19	Manometer	49	Waterstroomschakelaar
20	Controller	50	elektrische doos deksel
21	Achterkast van de controller	51	Condensator clip
22	controller deksel	52	Capaciteit van de compressor
23	Deksel van controller box	53	Transformerator
24	Leidingen voor distributie	54	Capaciteit ventilatormotor
25	Isolatiepaneel	55	Elektrische doos
26	Omgevingstemp. sensor	56	2-weg terminal
27	Omgevingstemp. sensor clip	57	Klem
28	Uitlaat	58	Elektrisch bord
29	Hogedrukschakelaar	59	3-weg terminal
30	Compressor

No.	Onderdeel naam	No.	Onderdeel naam
1	Bovenklep	33	Omgevingstemp. sensor clip
2	Ventilatormotor beugel	34	Compressor
3	Ventilatormotorbeugel	35	Lagedrukschakelaar
4	Verdamper componenten	36	Gas klep
5	Isolatiepaneel	37	B rubberen bevestigingsblok
6	Ventilatormotor	38	Gas retourleidingen
7	Waaierblad	39	Demping voeten van de compressor
8	Linkerkant paneel	40	Uitlaat
9	Golf sticker	41	Capillair
10	Voorpaneel	42	Overgangsbuis
11	Voorrooster	43	Gauge pijp
12	Basislade	44	Hogedrukschakelaar
13	Lijn temperatuursensor verwarmingsspiraal	45	Wisselaaraar capillair
14	Klem	46	Uitlaat temperatuursensor lijn
15	Sensorhuispijp	47	Sensor clip
16	Collectieve leidingen	48	O-ring
17	Leidingen voor distributie	49	Wateraansluitsets
18	Zijpaneel	50	Wateraansluitsets
19	Kabelverbinding	51	Blauwe rubberen ring
20	Zwarte draadlus	52	Inlaatwatertemperatuursensorkabel
21	Manometer	53	Klem
22	controller deksel	54	Titanium warmtewisselaar
23	Controller	55	Rode rubberen ring
24	Achterkast van de controller	56	Waterstroomschakelaar
25	Deksel van controller box	57	Deksel van elektrische kast
26	Aansluitdoos steunplaat	58	Capaciteit van de compressor
27	Aansluitdoos	59	Transformer
28	2weg terminal	60	Schaalbord
29	Klem	61	Elektrische doos
30	3weg terminal	62	Elektrisch bord
31	Achterpaneel	63	Capaciteit ventilatormotor
32	Omgevingstemp. sensor	64	Condensator clip

No.	Onderdeel naam	No.	Onderdeel naam
1	Bovenklep	33	Omgevingstemp. sensor
2	Steinplaat	34	Omgevingstemp. sensor clip
3	Ventilatormotorbeugel	35	Uitlaat
4	Verdamper componenten	36	Hogedrukschakelaar
5	Linkerkant paneel	37	Lagedrukschakelaar
6	Ventilatormotor	38	Buisbevestigingsblok
7	Waaierblad	39	Gas klep
8	Voorpaneel	40	Capillair
9	Voorrooster	41	Overgangsbuis
10	Isolatiepaneel	42	Gas retourleidingen
11	Compressor	43	Gauge pijp
12	Demping voeten van de compressor	44	Titanium wisselaar maar capillair
13	Kabelverbinding	45	Wisselaar sensor temperatuursensor
14	controller deksel	46	Inlaatwatertemperatuursensorkabel
15	Kabelverbinding	47	Titanium warmtewisselaar
16	Rubberen plug	48	Blauwe rubberen ring
17	Manometer	49	O-ring
18	Zijpaneel	50	Wateraansluitsets
19	Controller	51	Rode rubberen ring
20	Deksel van controller box	52	Afdichtring
21	Aansluitdoos steunplaat	53	Waterstroomschakelaar
22	Aansluitdoos	54	Uitlaat temperatuursensor lijn
23	2-weg terminal	55	Deksel elektrische schakelkast
24	3-weg terminal	56	Condensator clip
25	Klem	57	Capaciteit van de compressor
26	Dispenser montage	58	Elektrisch bord
27	Achterpaneel	59	Capaciteit ventilatormotor
28	Rubber bloc	60	Schaalbord
29	Collector montage	61	Transformerator
30	Klem	62	AC-schakelaar
31	Thermo omhulsel granaatscherven	63	Elektrische doos
32	Lijn temperatuursensor verwarmingsspiraal

9. Onderhoud

Waarschuwing!

-Voordat u onderhoudswerkzaamheden aan het apparaat uitvoert, moet u de stroomtoevoer onderbreken, aangezien er een risico op elektrische schokken bestaat, wat materièle schade, ernstig letsel of zelfs de dood kan veroorzaken.

• Het worden aanbevolen dat het apparaat ten minste eenmaal peraar een algemeen onderhoud ondergaat om de goede werkig te garanderen, de prestaties te handhaven en eventuele storingen te voorkomen. Deze handelingen worden op kosten van de gebruiker uitgevoerd door een gekwalificierde technicus. Voor onderhoud uitgevoerd door een gekwalificierde technicus.

-oor onderhoud dat moet worden uitgevoerd door een gekwalificeerde technicus, leest u de veiligheidsinstrumentes op de vorige pagina's in het hoofdstuk "onderhoud: waarschuwingen voor apparaten die R32-koelmiddel bevatten" voordat u een van de hieronder beschreiben onderhoudswerkzaamheden uitvoert.

(1) U moet het water voorziening systeme regelmatig controeren om te voorkomen dat lucht het systeme binnentreedt en lage water doorvoer voorkomen, waarhat het de prestaties en betrouwbaarheid van het HP apparatus kan verminderen.
(2) Reinig uw zwembaden en filter system regelmatig om schade aan het apparaat te vermijden als een resultaat van een vuil of verstopt filter.
(3) In omgeekerde manier, moet u controlleren dat het apparaat volledig met water gemvuld is voordat u het apparaat weeopnieuw opstart.
(4) Nadat het apparaat gereedgemaakt is voor het winterseizoen, is het better om het te beschermen met een speciale winter verwarming pomp.
(5) Wanner het apparaat werkkt, is er de gehele tijd een Klein water verlies onder het apparaat.
(6) R32 druk en temperatuur in kaart brengen van tafel.

Staat	Uitschakelen
Omgevingstemperatuur	-5-5 °C	5-15 °C	15-25 °C	25-35 °C
Water temperatuur	/	/	/	/
Gauge lezen	0.68-0.93 MPa	0.93-1.25 MPa	1.25-1.64 MPa	1.64-2.1 MPa

Staat	Hardlopen (verwarming)
Omgevingstemperatuur	/	/	/	/	/
Water temperatuur	10-15°C	15-20°C	20-25°C	25-30°C	30-35°C
Gauge lezen	1.3-1.8 MPa	1.5-1.9 MPa	1.6-2.3 MPa	1.9-2.8 MPa	2.1-3.5 MPa

(7) Tap het water in de warmtepomp algijd af tijdens de winter of wanner de omgevingstemperatuur onder 0^ daalt, anders raakt de titaniumwisselaar beschadigd door bevriezing. In dat geval vervalt uw garantie.

7.3 Andere fouten en oplossingen (Geen verschijning op LED draad controller)

(2) De warmtepomp van het zwembad starten

Druk op teneinde de warmtepomp te starten, het LED-display zal de watertemperatuur inlaat weegeven en na 5s de actuèle werkmodus.

(3) De warmtepomp van het zwembad stoppen

Druk nogmaals op teneinde de warmtepomp te stoppen, het LED-display zar 'OFF (UIT)' weergeven.

(4) Instelling van de watertemperatuur

Druk op of teneinde de gewenste watertemperatuur in de actuèle werkingsmodus in te stellen, verwolgens drukt u op om de temperatuur in te stellen en gaat u eruit.

(5) Instellen van dearend

Druk op de set (INSTELLING) toets, verwolgens drukt u op voor toegang tot het “ TIME (TIJD) ”display ;

** INSTellen Van UREN**

Druk nogmaals op (INSTELLING) toets voor het instellen van “HOUR (UUR) ”, “HH” zal knipperen, druk verwolgens op of het aanpassen van HOUR (UUR) vanaf 0 tot 23 ;

**INSTellen Van MINUTEN**

Druk op set (INSTELLING) voor toegang tot de MINUTE(MINUTEN)instelling,MM"zal knipperen, druk verwolgens op of teneinde de MINUTE (MINUTEN) vanaf 0 tot 59 in te stellen.

(6) TIMER ON Instellen

Druk op de set (INSTELLING) toets, verwolgens twee koer op de toets drukken voor toegang tot de TIMER ON instelling. Wonneer u de begintijd weergegeven zich op controller, drukt u op set (INSTELLING) om te bevestigen en toegang te krijgen tot TIMER ON (TIMER AAN)instelling-interface, als LAST drukt u op of teneinde de begintijd in te stellen.

(7) TIMER OFF Instellen

Druk op de set (INSTELLING) toets, verwolgens druk u 3 keer op de knop om toegang te krijgen tot de “TIME OFF (TIMER UIT)” instelling. Als u de stoptijd weergegeven ziet op de controller, drukt u op set (INSTELLING) om te bevestigen en toegang te krijgen tot de TIMER OFF (TIMER UIT) instelling-interface, als LAST drukt u op of teneinde de stoptijd in te stellen.

Bovenstaande handelingen,kestudrukkenopde toets teneinde deinstellenen op te slaan en snel uitloggen van het programma.

(8) Hoe de parameters te controleren?

Druk op de set (INSTELLING) toets, verwolgens drukken op teneinde de parameteres B - C - D - E- F- G - H te controleren.

Code	Parameter	Bereik
B	Water inlaat temperatuur	-9 tot 99°C
C	Water uitlaat temperature	-9 tot 99°C
D	Verwarmingsbuis temperatuur	-29 tot 99°C
E	Gas retourtemperatuur	-29 tot 99°C
F	Omgevingstemperatuur	-29 tot 99°C
H	Daadwerkelijk stappen van Elektronisch expansieventiel	N*5

** LET OP **

Wonneer u op set (INSTELLING) drukt en verwolgens op de knop om toegang te krijgen tot de parameter contrôle, za de knop nicht functioneren.

Hetzelfde als bovenstaande, wanneer u op set (INSTELLING) drukt en verwolgens op de knop voor de contrôle van de TIME - begintijd of TIMER en stoptijd TIMER, kan de knop Niet functioneren.

(9) Parameter instellen

Dit gedeelte mag uitsluitend door gekwalificeerd monteurs voor after-service of onderhoudswerkzaamheden worden bediend.

(1) Druk op set (INSTELLING) + A + Y tegelijkkertijd voor 5 seconden in, het display za knipperen
(2) Druk op of kies de parameter die u wenst te wijzigen
(3) Druk nogmaals op (INSTELLING)om de interface te openen
(4) Druk op A of teneinde de waarde instelling aan te passen.
(5) Als letzste drukt u nogmaals op set om de gegevens op te slaan of druk op voor het opslaan en snel uitloggen van de parameter instelling.

Parameter	Betekenis	Bereik	Standaard	Opmerkingen
1	Instellen van de waterinlaat temp. in de verwarmermodus	15-42°C	28°C	Aanpasbaar
2	Beginnen van de ontdooien tijdsperiode	30-90MIN	40MIN	Aanpasbaar
3	Termen van beginnen ontdooifunctie	-30°C tot 0°C	-7°C	Aanpasbaar
4	Termen van stoppen ontdooifunctie	2 tot 30°C	20°C	Aanpasbaar
5	Tijd van stoppen ontdooifunctie	1 tot 12MIN	12MIN	Aanpasbaar
6	Modus: 0 Verwarmen	0	0	Niet aanpasbaar
7	Modus selectie van Elektronisch expansieventiel	0-1	1(Auto)	Aanpasbaar
A	Handmatige afstelhandelingen van Elektronisch expansieventiel	18-94	70	Aanpasbaar
L	Waterinlaat temperature kalibratie	-9.9-9.9	0	Aanpasbaar

Herstellen waar fabrieksinstelling

Lang gegelijkdig indrukken van de en (INSTELLING) voor 10 seconden, teneinde de fabrieksinstelling te herstellen, het zal "0000" weergeven enervoigens teruggaan aan "OFF (UIT)".

7. Usterki i ich usuwanie

• In overeenkomst met de voorligende bepalingen worden door de verkoper gegarandeerd dat het produit verzocht onder deze garantie ("het Produkt") geen enkel defekt vertoont op het moment van levering.
• De Garantieperiode voor het Produkt bedraagt twee (2)一年多 en is geldig vanaf het moment dat het Produkt aan de koper geleverd worden.
• Indien er zich een defekt aan het Produkt zou voordoen en de koper dit zou mededelen aan de verkoper gedurende de geldige Garantiepiode, dan za de verkoper het Produkt repareren of lien repareren op zijn eigencosten alwaar de verkoper dit geschikt zou achten, behalve in het geval dat dit onmogelijk of buitensporig zou sein. 1.4Indien het Produkt Niet gerepareerd of verrangen kan worden, dan kan de koper na verhouding prijsreduktie aanvragen, of, indien het defekt belangrijk genoeg is, de ontbinding van het verkoopcontractaanvragen.
  Die delen van het Produkt die onder deze Garantie verrangen of gerepareerd zich, hunnen de duur van de Garantieperiode voor het oorspronkelijke Produkt Niet verlengen, maar zullen beschikken over een eigén garantie.
• Voor de toepassing van deze garantie moet de koper de aankoopdatum en de levering van het Produkt hunnen aantonen.
• Indien er meer dan zes maanden verlopen zijn sinds de levering van het Produkt aan de koper, en deze plotseling aangeeft dat het Produkt Niet aan de eisen voldoet, dan zal de koper de oorsprong en het bestaan van de volgens hem bestaande defekten要去en+kunnen aantonen.
• Dit Garantiecertifikaat beperkt of veroordeelt nicht bij voorbaat de rechten die de gebruikers hebben en die gebaseerd zijn op nationale normen.

2BIJZONDERE VOORWAARDEN

• Deze garantie dekt de produits waarnaar deze handleiding verwijst.
• Het huidige Garantiecertifikaat is slechts van toepassing in landen van de Europese Unie.
• Voor de toepassing van deze garantie en in geval deze garantie van toepassing is alaar gelang de série en het model van het Produkt, moet de koper de aanwijzingen van de Fabrikant in de documenten die bij het Produkt bijgesloten zich, strikt opvolgen.
• Indien er een tijdsperiode vastgesteld worden voor de verwang, het onderhoud of het reinigen van verschillende delen of onderdelen van het Produkt, dan is de garantie alleen geldig in geval deze tijdsperiode strikt aangehonden is.

3BEPERKINGEN

• De huidige garantie is uitsluitend geldig bij verkoop aan gebruikers, waar bij onder "gebruiker" verstaan worden een persoon die het Produkt aanschaft met een doel dat Niet binnen het gebied van zijn professionele activiteiten valt.

• Er bestaat geen garantie in verband met normale slijtage bij gebruik van het Produkt. Wat betreft de delen, componenten en/of verrangbare of verbruiksmaterialien zoals batterijen, gloeilampen, enz. zal men zich moeten richten aan hetgeen in de documenten staat die het Produktvergezeellen.

• De garantie dekt nicht de gevallen waar bij het Produkt (i) onderhevig is geweest aan ongepast gebruik, (ii) gerepareerd, onderhonden of gemanipuleerd is door een persoon die waaroor geen toestemming heeft, of (iii) gerepareerd of onderhonden is met Niet oorspronkelijke onderdelen. Indien het defekt van het Produkt het gevolg is van een Incorrecte installerering of ingebruikneming, dan is deze garantie slechts van toepassing indien de installerering of ingebruikneming in kwestie in het contract van koop en verkoop van het Produkt opgenomen is en door de verkoper of onder diens verantwoordoring uitgevoerd is.

PT-CERTIFICADO DE

GARANTIA 1

CONDIÇÉS GERAIS
