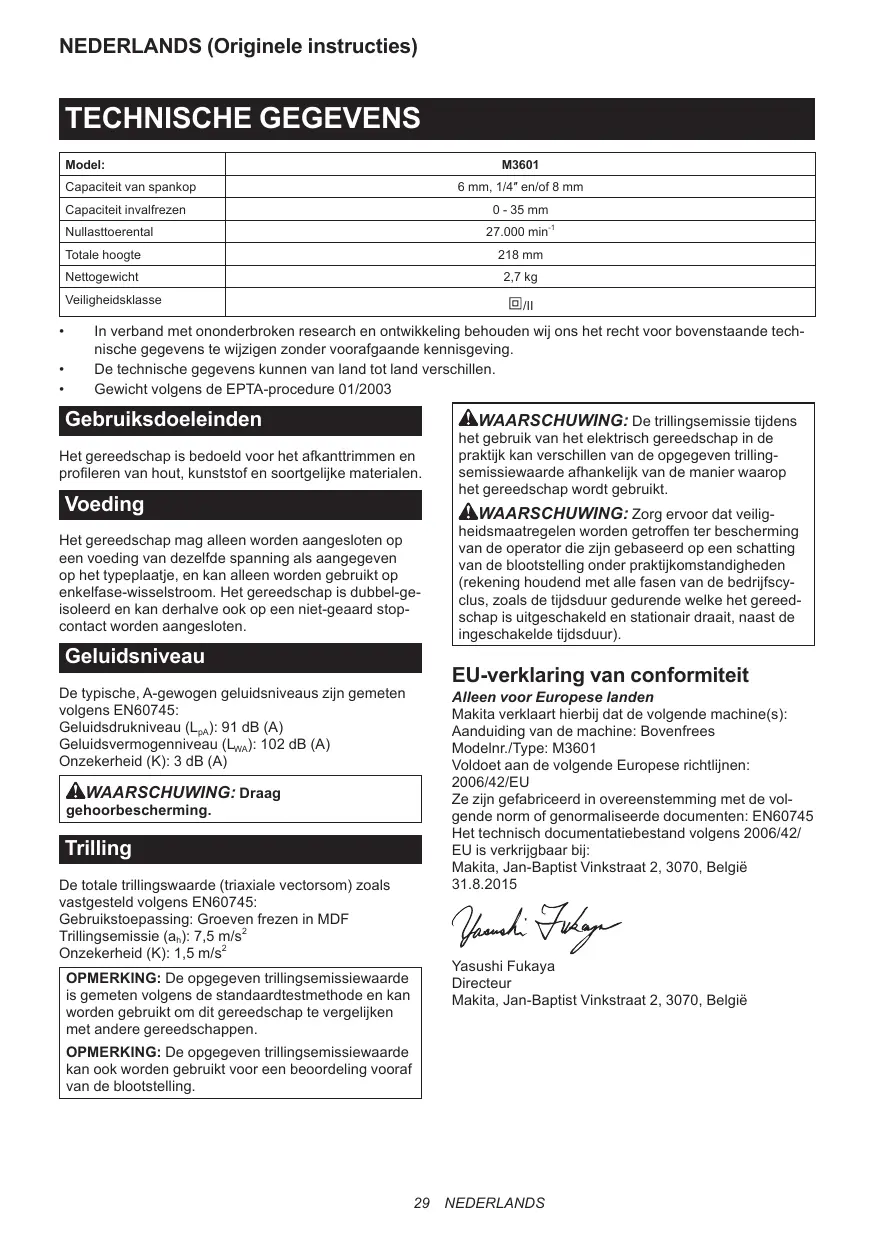

GEBRUIKSAANWIJZING M3601 MAKITA

Model:	M3601
Capaciteit van spankop	6 mm, 1/4" en/of 8 mm
Capaciteit invalidfrezen	0 - 35 mm
Nullasttoerental	27.000 min-1
Totale hoogte	218 mm
Nettogewicht	2,7 kg
Veiligheidsklasse	回/II

In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
- De technische gegevens konnen van land tot land verschillen.
Gewicht volgens de EPTA-procedure 01/2003

Gebruiksdoelseinden

Het gereedschap is bedoeld voor het afkantrimmeren en profileren van hout, kunststof en soortgelijke materialen.

Voeding

Het gereedschap mag alleen worden aangesloten op een voeding vandezelfde spanning als aangegeven op het typeplaatje, en kan alleen worden gebruikt op enkelfase-wisselstroom. Het gereedschap is dubbel-geisoleerd en kan derhalve ook op een Niet-geaard stop-contact worden aangesloten.

Geluidsniveau

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens EN60745:

Geluidsdrukniveau (L_PA) : 91 dB (A)

Geluidsvermogenniveau (L_WA) : 102 dB (A)

Onzekerheid (K): 3 dB (A)

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60745:

Gebrukstoepassing: Groeven freeze in MDF

Trillingsemissie (a_h) .. 7,5m / s^2

Onzekerheid (K): 1,5 m/s²

OPMERKING: De opgegeven trillingsemissiewaarde is gemeten volgens de standarddTestmethode en kan worden gebrukt om dit gereedschap te vergelijknet met andere gereedschappen.

OPMERKING: De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een beordeling vooraf van de bloatstelling.

WAARSCHUWING: De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verzillenden van de opgegeven trillingssemisiewaarde afhankelijk van de manier waarop het gereedschap worden gelebruikt.

WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de operator die zich gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscylclus, zoals de tjdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tjdsduur).

EU-verklaring van conformiteit

Alleen voor Europese landen

Makita verklaart hierbij dat de volgende machine(s):

Aanduiding van de machine: Bovenfrees

Modelnr./Type: M3601

Voldoet aan de volgende Europese richtlijnen: 2006/42/EU

Ze zich gefabricierte in overeenstemming met de vol-gende norm of genormaliseerde documenten: EN60745

Het technisch documentatiebestand volgens 2006/42/EU is verkrijgbaar bij:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgie 31.8.2015

Yasushi Fukaya

Director

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgie

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUING: Lees alle veiligheids-waarschuwingen en alle instructies. Het nicht volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kuren raadplegen.

De term "elektrisch gereedschap" in de veilighidesvoor-schreiben duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos).

Veiligheidswaarschuwingenspecifiek voor een bovenfrees

1. Houd het elektrisch gereedschap vast aan de geisoleerde greepvlakken,ondat het snijgarnituur met+zijn eigenaen inaanraking kan komen.Wanneer een onder spanning staande draad worden geraakt,zullen ook de nicht-geisoleerde metalen delen van het elektrisch gereedschaponder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.
2. Gebruik klemmen of andere bevestigingsmiedelen on het werkstuk op een stabel platforme bevestigen en te ondersteunen. Als u het werkstuk in uw hand of gegen uw lichaam geklemd houdt, is het onvoldoende stabel en kurz u de contrôle erover verliezen.
3. Draag gehoorbeschemingijdens langdurig gebruik.
4. Behandel de bovenfreesbits zeer voorzichtig.
5. Controller het bovenfreesbit voor gebruik nauwkeurig op barsten of beschadigingen. Vervangeen gebarsten of beschadigd bit onmiddelijk.
6. Voorkom dat u spijkers raakt. Inspector het werkstuk op spijkers en verwijder deze zo nodig voordat u ermee begint te werken.
7. Houd het gereedschap met beiden handen ste-vig vast.
8. Houd uw handen uit de buurt van draaiende delen.
9. Zorg ervoor dat het bovenfreesbit het werkstuk Niet raakt voordat u het gereedschap hebt ingeschakeld.
10. Laat het gereedschap eenijdje draaien voordat u het op het werkstuk gebruikt. Controller op trillingen of schommelingen die op een verkeerd gemonteerd bit hunnen wijzen.
11. Let goed op de draairichting van het boven-freesbit en de voortgangsrichting.
12. Laat het gereedschap Niet onnodig ingeschakeld. Bedien het gereedschap alleen terwijl u het vasthoudt.

13. Schakel het gereedschap uit en wacht.altijd tot het bovenfreesbit volledig tot stilstand is gekommen voordat u het gereedschap uit het werkstuk verwijdert.

14. Raak het bovenfreesbit nied ommiddelijk na gebruik aan. Het kan bijzonder heetijken en brandwonden op uw huidveroorkazen.

15. Smeer Niet zonder na te denken thinner, benzine, olie en dergelijk op de voet van het gereedschap. Deze middelen können scheuren in de voet van het gereedschap veroorzaken.
16. Gebruik bovenfreesbits met de correcte schachtdiameter die geschiktঀoor de maximumsnelheid van het gereedschap.
17. Sommige materialen bevatten chemische stoffen die giftig kuren zich. Wees voorzichtig dat u geen stof inadem et het stof Niet op uw huid komt. Volg de veiligheidsinstrumenties van de leverancier van het materiaal op.
18. Draag algijd een stofmasker/ademhalingsapparaat dat geschikt is voor het materiaal en de toepassing waarmeu uwerkt.

BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle verilgheidsvoorschriften van het betreffende gereedschap alkijd strikt in acht. VERKEERD GEBRUK of het Niet naleven van de verilgheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letset.

BESCHRIJVING VAN DE FUNCTIONS

ALET OP: Controller altijd of het gereedschap is uitgeschakeld en de stekker ervan uit het stopcontact is verwijderd alvorens de functies op het gereedschap te controleren of af te stellen.

De freesdiepte instellen

1. Leg het gereedschap op een vlokke ondergrund. Draai de duimschroef los waarmee de aanslagstang is vastgezet.

Fig.1: 1.Aanslagstang 2.Schroef

1. Zet de vergrendelhendel los en beweeg het gereedschapshuis omlaag totat het bovenfreesbit net de vlakke ondergrund raakt. Zet de vergrendelhendel vast om het gereedschap te vergrendelen.
   Fig.2: 1.Vergrendelhendel 2.Schroef

2. Breng de aanslagstang omlaag tot deze de zes-kantstelbout raakt. Lijn de diepteaanwijzer uit met de "0" op de schaalverdeling.

Fig.3: 1. Diepteaanwijzer 2. Schroef
3. Aanslagstang 4. Zeskantstelbout
5. Aanslagblok

1. Breng de aanslagstang omhoog totdat de gewenste diepie is bereikt. De freesdiepie wordt door de diepteaanwijzer aangegeven op de schaalverding (1 mm per streeje). Draai cervolgens de duimschroef一周 vast om de aanslagstang vast te zetten.

2. Uw vooraf bepaalde freesdiepte kan worden verkreten door de vergrendelhendel los te zetten en daarna het gereedschap omaaag te brengen totdat de aanslagstang de zeskantstelbout raakt.

ALETOP:Aangezien door buitensporig freeze de motor overbelast kan worden of het gereed-schap moeilijk te besturen kan zich, mag de freesdiepte Niet meer dan 15mm (9 / 16^ ) per werkgang bedragen bij hetrozen van groeven met een bit van 8mm (5 / 16^ ) diameter.
ALET OP: Bij het frezen van groeven met een bit van 20mm (13/16") diameter mag de freesdiepte Niet meer bedragen dan 5 mm (3/16") per werkgang.
ALET OP: Als u groeven wilt frezen van meer dan 15mm (9/16") diep met een bit van 8 mm (5/16") diameter, ofmeer dan 5mm (3/16") diep met een bit van 20~mm (13/16") diameter, maakt u meerdere werkgangen met een steeds toenemende freesdiepte-instelling.

Aanslagblok

Het aanslagblok heeft drie zeskantstelbauten die per slag 0.8mm (ong. 1/32") omhoog of omlaag gaan. Met deze zeskantstelbauten kut u gemakkelijk drie verschillende freesdiepten realisieren zonder de aanslagstang opniewu te hooven instellen.

Fig.4: 1. Diepteaanwijzer 2. Schroef
3. Aanslagstang 4. Zeskantstelbout
5. Aanslagblok

1. Stel de laagste zeskantbout in op de grootste freesdiepte volgens de procedure beschreiben onder "De freesdiepte instellen".
2. Stel de twee resterende zeskantboutein in op\ minder grote freesdiepten. De verschillen in de hoogte\ van deze zeskantboutein zijn gelijk aan de verschillen in\ freesdiepte-instelling.
3. Draai de zeskantbauten om de diepte in te stellen. Het aanslagblok is tevens handig voor het uitvoeren van drie werkgangen met een steeds groetere freesdiepsteinstilling voor hetrozen van diepe groeven.

OPMERKING: Wanneer u een bit gebruikt met een totale lenghte van 60~mm (2-3/8") of meer, of een randle-lengthe van 35~mm (1-3/8") of meer, kan de freesdiepte nicht worden ingesteld zoals hiervoor is beschren. Ga in dat geval voor het instellen als volgt te werk:

1. Zet de vergrendelhendel los en stel voorzichtig de freesdiepte in waar bij het bit onder de zool van het gereedschap uitsteekt door het gereedschap omhoog of olaaag te bewegen.
2. Zet de vergrendelhendel weeer stevig vast om het gereedschap te vergrendelen op de ingestelde freesdiepte. Houd het gereedschapijdens gelebruik in deze stand vergrendeld.

Aangezien het bit alkijd onder de zool van het gereed-schap uitsteekt, moet u voorzichtig zijnijdens het omgaan met het gereedschap.

De vergrendelhendel afstellen

De vergrendelde stand van de vergrendelhendel is verstelbaar. Om deze te verstellen, verwijdert u de schroef waarmee de vergrendelhendel is vastgezet. De vergrendelhendel kan eraf worden gehaald. Breng de vergrendelhendel aan onder de gewenste hoek. Na het verstellen, draait u de schroef van de vergrendelhendel rechtsom vast.

Fig.5: 1. Vergrendelhendel 2. Schroef

In- en uitschakelen

ALET OP: Controleer altiijd, voordat u de stekker in het stopcontact steekt, of de trekkerschakelaar op de juiste manier schakelt en weer terugkeert maar de uit-stand nadat.Deze is losgelaten.

Om het gereedschap in te schakelen, knijpt u gewoon de trekkerschakelaar. Laat de trekkerschakelaar los om het gereedschap te stoppen.

Fig.6: 1.Trekkerschakelaar

MONTAGE

ALETOP: Zorg altijd dat het gereedschap isuitgeschakeld en dat+zijn stekker uit het stopcontact is verwijderd alvorens enig werk aan het gereedschap uit te voeren.

Het bovenfreesbit aanbrengen en verwijderen

Steek het bit helemaal in de spankegel en draai de spankopmoer stevig vast met behulp van de twee steeksleutels. Een spankegel van 8 mm kan los bijgelerverd zijn als standaarduiterusting (afhankelijk van het land) naast de spankegel van 6 mm of 1/4'' die in de fabriek op het gereedschap is gemonteerd. Gebruik de juiste maat spankegel voor het bit dat u wilt gebruiken.

Fig.7

Om het bit te verwijderen, volgt u de procedure voor het aanbrengen in de omgekeerde volgorde.

ALET OP: Breng het bovenfreesbit stevig aan. Gebruik altijd de steeksleutel die bij het gereed-schap werd geleverd. Een loszittend of te strak vastgezet bovenfreesbit kan gaevaarlijk+zijn.
ALETOP:Draai de spankopmoer Niet vast zonder dat een bit in de spankop is aangebracht.Dit kan leiden tot het afbreken van de spankegel.

BEDIENING

Plaats eerst de voet van het gereedschap op het werkstuk dat u wilt freeze, zonder dat het bovenfreesbit het werkstuk raakt. Schakel verwolgens het gereedschap in en wacht totdat het bovenfreesbit op volle snugheid draait. Breng het gereedschap omlaag en beweeg het gereedschap voorwaarts over het oppervlak van het werkstuk. Houd waar bij de voet van het gereedschap vlak op het oppervlak van het werkstuk en beweegt het gereedschap gelijkmatig totdat het freeze kaar is. Bij het freeze van de rand van het werkstuk要去 het oppervlak van het werkstuk zich aan de linkerkant van het bovenfreesbit bevinden, gezien in de voortgangsrichting.

Fig.8: 1. Werkstuk 2. Draairichting van het bit 3. Aanzicht vanaf de bovenkant van het gereedschap 4. Voortgangsrichting

OPMERKING: Als u het gereedschap te snel voorwaarts beweegt, kan de sneede van slechte kwaliteit,zijn, of het bovenfreesbit of de motor worden beschadigd. Als u het gereedschap te langzaam voorwaarts beweegt, kan hierdoor de sneede verbranden en lelijk worden. De juiste voortgangssnelheid is afhankelijk van de maat van het bovenfreesbit, het soort werkstuk en de freesdiepte.

Alvorens in het eigenlijke werkstuk te werken, is het raadzaam eerst een proefsnede te makein en een stuk afvalhout. Zodoende(Intk u precies zien hoe de snede eruit komt te zien en kunt u tevens de afmetingen controeren.

OPMERKING: Als u de langsgeleider of de trimgleide der gebruikt, zorgt u ervoor dat u deze langs de rechterkant aanbrengt, gezien in de voortgangsrichting. Hierdoor bleijdt ze degelijklopen met de zichkant van het werkstuk.

Fig.9: 1.Voortgangsrichting 2.Draairichting van het bit 3.Werkstuk 4.Langsgeberider

Langsgeber

De langsgeleider worden gebrukt bij hetrechtuit frezen van een schuine kant of groef.

Fig.10

Om de langsgeleider aan te brengen, steekt u de geleiderstangen ervan in de gaten in de zool van het gereedschap. Stel de afstand in zusammen het bit en de langsgeleider. Op de gewenste afstand, draai de vleugelbout vast om de langsgeleider op zijn plaats vast te zetten. Beweegijdens het freezeh het gereedschap met de langsgeleider strak langs de zijkant van het werkstuk.

Fig.11: 1. Geleiderstang 2. Klemschroef
3. Langsgeleider

Als de afstand (A):tussen de zijkant van het werkstuk en de freespositie te groot is voor de langsgeleider, of als de zijkant van het werkstuk Nietrecht is, kan de langsgeleider Niet worden gebruikt. In dat geval klemt u een rechte lat op het werkstuk en gebruikt u deze als een geleider om de voet van de kantenfreesangs te bewe gen.Beweeg het gereedschap in de richting van de pijl.

Fig.12

Stofafzuigaansluitmondset (alleen voor Europese landen)

Gebruik de stofafzuigaansluitmond om stof af te zuigen. Breng de stofafzuigaansluitmond met behulp van de vingerschroef aan op de voet van het gereedschap zodanig dat de stofafzuigaansluitmond past in de inkeping in de voet van het gereedschap. SluitervoGEN een stofzuier aan op de stofafzuaagsluitmond.

Fig.13: 1. Stofafzugaansluitmond 2. Vingerschroef
Fig.14

ONDERHOUD

ALET OP: Zorg.altijd dat het gereedschap isuitgeschakeld en zich stekker uit het stopcontactis verwijderd alvorens te beginnen met inspectieof onderhoud.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijkke. Hierdoor kuren verkleuring,ervormingen en barsten wordenveroorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabrieb, en.altijd met gebruik van Makita-verbangingsonderdelen.

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat het gevaar van persoonlijke letsel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met hetplaatselijke Makita-servicecentrum.

Diverse groefbits
Diverse afkantbits
Diverse laminaattrimbits

OPMERKING: Sommige items op de lijst können zich inbegrepen in de doos van het gereedschap als standard toebehoren. Deze{kunnen van land tot land verschillen.

Bovenfreesbits

Vlakgroefbit

Fig.15

Eenheid: mm

D	A	L1	L2
6	20	50	15
1/4"
8	8	60	25
6	8	50	18
1/4"
6	6	50	18
1/4"

U-groefbit

Fig.16

Eenheid: mm

D	A	L1	L2	R
6	6	50	18	3

V-groefbit

Fig.17

Eenheid: mm

D	A	L1	L2	θ
1/4"	20	50	15	90°

Afkanttrimbit met boorpunt

Fig.18

Eenheid: mm

D	A	L1	L2	L3
8	8	60	20	35
6	6	60	18	28

Dubbele afkanttrimbit met boorpunt

Fig.19

Eenheid: mm

D	A	L1	L2	L3	L4
8	8	80	55	20	25
6	6	70	40	12	14

Papegaaienbekbit

Fig.20

Eenheid: mm

D	A1	A2	L1	L2	L3	R
6	25	9	48	13	5	8
6	20	8	45	10	4	4

Afschuinbit

Fig.21

Eenheid: mm

D	A	L1	L2	L3	θ
6	23	46	11	6	30°
6	20	50	13	5	45°
6	20	49	14	2	60°

Kwartholprofilbit

Fig.22

Eenheid: mm

D	A	L1	L2	R
6	20	43	8	4
6	25	48	13	8

Afkanttrimbit met kogellager

Fig.23

Eenheid: mm

D	A	L1	L2
6	10	50	20
1/4"

Papegaaienbekbit met kogellager

Fig.24

Eenheid: mm

D	A1	A2	L1	L2	L3	R
6	15	8	37	7	3,5	3
6	21	8	40	10	3,5	6
1/4"	21	8	40	10	3,5	6

Afschuinbit met kogellager

Fig.25

Eenheid: mm

D	A1	A2	L1	L2	θ
6	26	8	42	12	45°
1/4*
6	20	8	41	11	60°

Kwartrondbit met kogellager

Fig.26

Eenheid: mm

D	A1	A2	A3	L1	L2	L3	R
6	20	12	8	40	10	5,5	4
6	26	12	8	42	12	4,5	7

Kwartholprofielbit met kogellager

Fig.27

Eenheid: mm

D	A1	A2	A3	A4	L1	L2	L3	R
6	20	18	12	8	40	10	5,5	3
6	26	22	12	8	42	12	5	5

Ojiefbit met kogellager

Fig.28

Eenheid: mm

D	A1	A2	L1	L2	L3	R1	R2
6	20	8	40	10	4,5	2,5	4,5
6	26	8	42	12	4,5	3	6
