GC-SP3580LL - Afvoerpomp EINHELL - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING GC-SP3580LL EINHELL

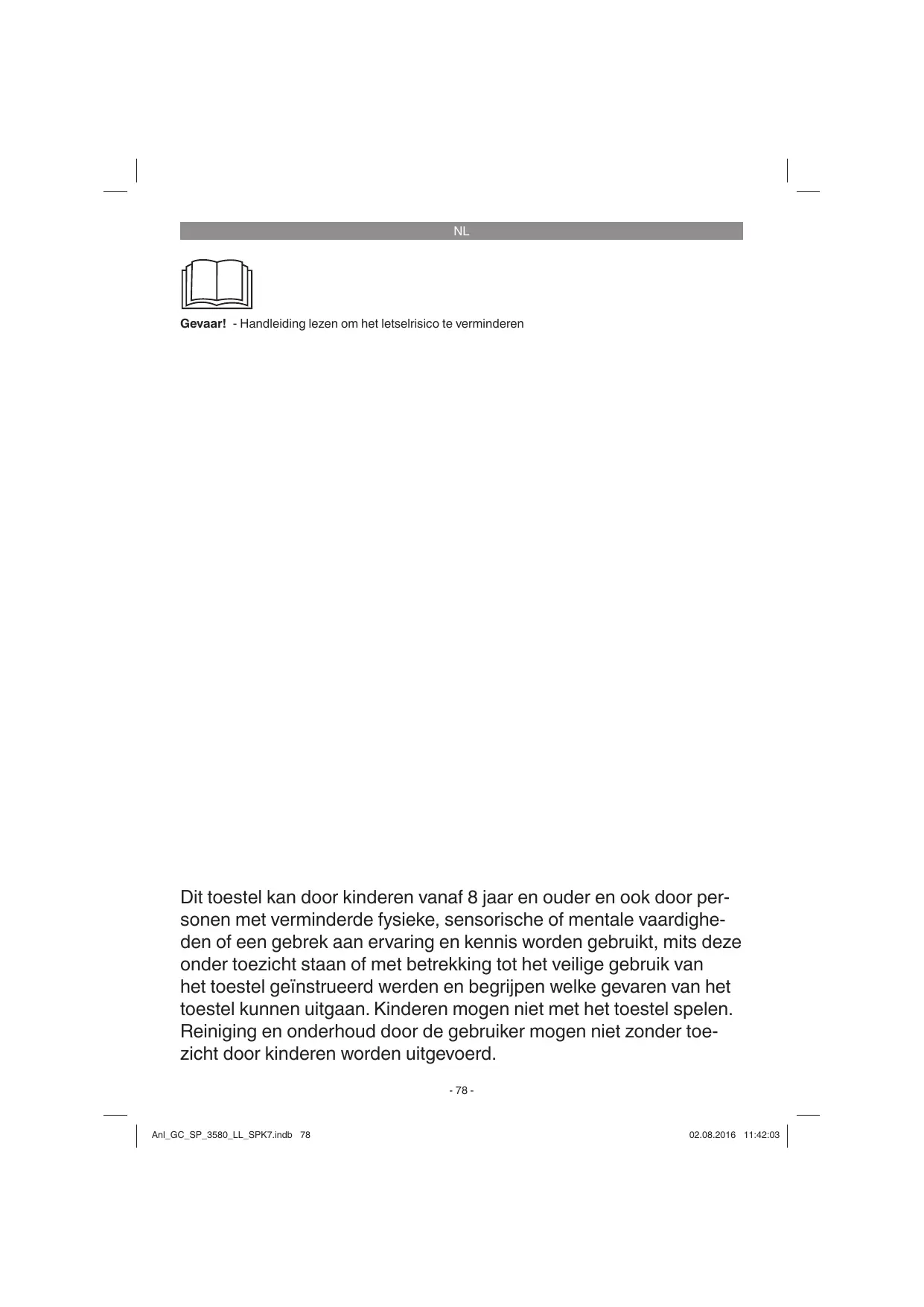

Gevaar! - Handleiding lezen om het letselsrisico te verminderen

Dit toestel kan door kinderen vanaf 8aar en ouder en ook door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, mits deze onder toezicht staan of met betrekking tot het veilige gebruik van het toestel geinstrueerd werden en begrijpen welke bevaren van het toestel konnen uitgaan. Kinderen mogen nicht met het toestel spelen. Reiniging en onderhoud door de gebruiker mogen nicht zonder toezicht door kinderen worden uitgevoerd.

NL

Gevaar!

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zDat u de informatie op elk moment=kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsinstrumentes mee te given. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten zich aan Niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

Gevaar!

Lees alle veiligheidsinstructies en aanwijzigen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen{kunnen elektrische schok,brand en/of zware letsels tot gevolg hebben.Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

Gevaar!

De pomp moet worden gevoed via een verliesstroom-veiligheidsinrichting (RCD) met een toekekende lekstroom van maximaal 30 mA (conform VDE 0100 deel 702 en 738).

Het toestel is nicht geschikt voor gebruik in zwembassins, kinderbadjes van welke soort dan ook en ander water waarin zich personen of dieren+kennen ophoudenijdens het gebruik. Het is Niet toegestaan om het toestel te gebruiken terwijl er Personen of dieren binnen de bevarenzone verblijven. Raadpleeg uw elektrovakman!

Voordat u het toestel in gebruik neemt dient u door een deskundige te laten controleren of de a Harding, de nulleider, de aardlekschakeling beantwoorden aan de veilgheidsvoorschriften van de energievoorzieningsmaatschappij en maar behoren werken.
- De elektrische insteekverbindingen dienen gegen vocht te worden beschermd.
Bij gevaar voor overstroming dienen de insteekverbindingen in een zone te worden aangebracht die veilig is gegen overstroming.
- Het opvoeren van aantastende vloeistoffen alsmede het opvoeren abrasieve (schuren) stoffen dient in elk geval te worden vermeden.

• Het toestel dient gegen de vorst te worden beschermd.
• Het toestel dient gegen drooglopen te worden beschermd.
• De toegang tot het toestel door kinderen dient door gpaste maatregelen te worden voorkomen.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fig. 1/3)

1. Handgreep
2. Vlotterschakelaar
3. Aanzuigkorf
4. Universe slangaansluiting
5. Terugslagklep

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controlen aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve waarvoorde garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtiguit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterial een发展格局. Kinderen mo- gen Niet met plastic zakken, folies enkleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

Dompelpomp
- Universe slangaansluiting
Terugslagklep
Originele handleiding

NL

Het door uw aangekochtte toestel is bedoeld voor het opvoeren van water met een maximale temperatuur van 35^ . Het toestel mag nicht worden gebruikt voor andere vloeistoffen, vooral Niet voor motorbrandstoffen, reinigingsmiddelen en andere chemische producten!

Het toestel worden overal toegepast waar water van de ene plaatsaar de andere moet worden overgebracht, b.v. in de huishouding, in de tuin en bij vele andere toepassenen. Het mag Niet voor zwembassins worden gebruikt!

Bij gebruik van het toestel in wateren met een\ natuurlijke modderige bodem plaatst u het toestel\ lichtjes verhoogd, b.v. op bakstenen.

Het toestel is Niet bedoeld om continu te worden gebruikt, b.v. als circulatiepomp in een vrij. De te verwachten levensduur van het toestel wordt daardoor aanzienlijk verkort ontdat het toestel Niet geconstrueerd is om permanent te worden belast.

Het toestel mag slechts voor werkzaamheden worden gebruikt waarvoort het bedoeld is. Elk verder gaand gebruik is Niet doelmatig. Vooraaruit voortvloeieende schade of letsel van welke aard dan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once toestellen overeenkomstig hun bestemming Niet ontworpen zichn voor commercieel, ambachtelijk of industrieel gebruik. Wij zichn Niet aansprakelijk indien het toestel in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen aktiviteiten worden gebruikt.

Door uitlopen van smeerolie/smeermiddelen kan het water worden verontreinigd.

Aansluiting op het net 230 V ~ 50 Hz

Opgenomen vermogen 350 watt

Capacitite max. 8000 I/uu

Opvoerhoogte max. 7,5 m

Dompeldiepte max. 7 m

Watertemperatuur max. 35°C

Slangkoppeling ca. 47,8 mm (1½") IG

Vreemde voorwerpen max.: ......helder water

Schakelpunthoogte: AAN......max. ca. 50 cm

Schakelpunthoogte: UIT min. ca. 5 cm

Bescherming type: . IPX8

5. Vóor inbedrijfstelling

Controller of de geveens vermeld op het kenplaatje overeenkomen met de geveens van het stroomnet alvorens het gereedschap aan te sluiten.

5.1 De installatione

De installment van het toestel geleurt ofwel:

Stationair met een vaste buisleiding of
stationair met een flexibe slangleiding

Aanwijzig:

Ga na of er möglichk speciale voorwaarden voor de installmentaar jijn voordat u de pomp in gebruik gaat nemen. Wanner b.v. door stroomonderbreking, verruiling of defekte afdichting materiele schade kan worden berokkend, dienen bijkomende verilgheidsmaatregelen te worden geinstalleerd.

Deze veiligheidsmaatregelen zijn bijvoorbeeld: parallel draaiende pompen op een door een aparte zekering beveiligde stroomkring, vochtigheids-sensoren voor de uitschakeling en soortgelijke veiligheidsinrichtingen. Als u Niet zeker bent LAST u in ieder geval adviseren door eenvakman voor sanitaire installations.

De maximale capaciteit kan enkel met een zo groot möglichke leidingdiameter worden bereikt; de capaciteit zal verminderen als slangen of leidingen met eenkleinere diameter worden aangesloten. Wort de universe slangaansluiting (fig. 1, pos. 4) gebruikt要去 die bijgevolg tot de gebruekte aansluiting worden ingekort, zoals in fig.2 getoond, om de capaciteit Niet onnodig te verminderen. Flexible slangleidingen要去

NL

op de universe slangaansluiting worden vastgemeakt m.b.v. een slangbeugel (niet bij de levering begrenp).

De maximale transportcapaciteit worden gereduc- ceerd door terugslagklep (5) aan de slangaansluiting. Flexibele slangleidingen moeten met een slangklem (niet meegeleverd) worden bevestigd aan de slangadapter.

Bij de installmentatie dient u er rekening mee te houden dat het toestel nooit aan de drukleiding of aan de stroomkabel vrij hangend mag worden gemonteerd. Het toestel要去 aan het waarvoor voorziene handvat worden opgehangen of op de schachtbodem worden opgesteld. Teneinde een perfecte werkwijze van het toestel te verzekeren要去 de schachtbodem steeds vrij zijn van modder of andere verontreinigingen. Bij een te laag waterpeil kan de in de schacht voorhanden+zijnde modder snel droog worden en het aanlopen van het toestel beletten. Daarom is hetoodzakelijk het toestel regelmatig te controleren (startpoginen uitvoeren).

De pompschacht要去 root genoeg zich.

5.2. Netaansluiting Gevaar!

Het door u aangekochtte toestel is reeds voorzien van een veiligheidsstekker. Het toestel is bedoeld om op een veiligheidsstopcontact met 230 V wisselstroom 50Hz te worden aangesloten. Vergewis u er zich van dat het stopcontact voldoende beveiligd is (minstens zekering van 6 A) en helemaal in orde is. Steek de netstekker het stopcontact in: het toestel is meteen bedrijfsklaar.

Gevaar!

Deze werkzaamheid dient enkel door een gekwalificeerde elektricien of door de klantendienst te worden uitgevoerd zodate niemand in gevaar kan worden gebracht.

6. Bediening

Als u de installmentie- en gebruiksinstructies nauwkeurig hebt gelezen kan u het toestel in gebruik nemen mits inachtneming van het volgende:

Vergewis u er zich van dat het toestel veilig is opgesteld.
- Controller of de drukleiding maar behoren is aangebracht.
Vergewis u zich ervan dat het toestel op 230V 50Hz is aangesloten.
- Controller of het elektrische stopcontact in een behoorlijke staat verkeert.
- Controller of ervoor gezorgd is dat nooit vocht of water bij de netaansluiting terecht kan komen.
Vermijd het drooglopen van het toestel.
- Om het apparaat uit te schakelen verwijdert u de netstekker uit het stopcontact.

Afstellen van het AAN/UIT-schakelpunt:

Het in- of uitschakelpunt van de vlotterschakelaar kan worden afgesteld door verandering van de vlotterschakelaar in de vergrendeling (fig. 4, pos. 6).

• De vloiterschakelaar moet zodanig worden aangebracht dat de schakelpunthoogte: AAN en de schakelpunthoogte: UIT gemakkelijk en met geringe lichamelijke inspanning kan worden bereikt. Controlleren dit door het toestel in een met water geldvul reservoir teplaatsen en de vlotterschakelaar met de hand voorzichtig op te tillen en daarna terug te verlagen. Daarbij kunt u zich of het toestel worden in- ofuitgeschakeld.
• Let wel dat de afstand:tussen de kop van de vlotterschakelaar en de kabelhouser nicht kleiner is dan 10cm .Bij een te geringe afstand is de perfecte werking van het toestel nicht verzekererd.
  Let bij het afstellen van de vlotterschakelaar erop dat de vlotterschakelaar voor het uitschakelen van het toestel Niet de bodem raakt. LET OP! Gevaar voor drooglopen.

Handmatig bedrijf/Vlak afzuigen:

Voor het handmatig bedrijf resp. vlak afzuiigen moet de vlotterschakelaar worden gemonteerd zoals in afbeelding 1. Zo loopt het apparaat continu. In het vlakke aanzuigbedrijf kan het water tot op 1 mm worden afgezogen. Het apparaat mag alleen onder toezicht worden ingezet, om droog-loop te vermiiden. Het apparaat要去 worden uittgeschakeld (netstekker uittrekken), zodra er geen

NL

watereeruitdedrukleidingknomt.

Let op:

Een waterpeil van minstens 8 mm is vereist, opdat het apparaat in het vlakke aanzuigbedrijf kan afzuigen!

7. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat beschadig wordt, dan moet hij door de fabrikant of diens klantendienst of door een gewijkwaardig gekwalificeerde persoon verrangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Voor elke onderhoudswerkzaamheid dient u de stekker UIT het stopcontact te verwijdenen.
Bij mobiel gebruik is het raadzaam om het toestel na elk gebruik met holder water te rei-nigen.
Bij stationair gebruik is het aan te bevelen de werking van de vlotterschakelaar om de 3 maanden te controleren.
- Pluisjes en verzelachtige partikels die zich eventueel in het huis hebben vastbezet met een waterstraal verwijderen.
- Om de 3 maanden de schachtbodem van modder ontdoen en ook de schachtwanden schoonmaken.
- De vlotterschakelaar met holder water van bezinksels ontdoen.

8.1 Reinigen van het schoopenwiel

Als te veel bezinksels in het huis aanwezig় moet het benedendeel van het toestel als volgt worden gedemonteerd:

1. Maak de aanzuigkorf van hetuis los.
2. Het schoepenwiel met holder water schoonmaken.

LET OP! Het toestel nicht op het schoopenwiel afzetten of steunen!

1. De assemblage gebeurt in omgekeerde volgorde.

8.2 Onderhoud

In het toestel zich er geen andere te onderhoven onderdelen.

8.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:

Type van het toestel
- Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan maar de grondstofkringloop worden terugveoerd. Het toestel en+zijn accessoires bestaanuit diverse materialien, zoals b.v. metaal en kunststof.

Defecte toestellen horen nicht thuis in het huisvuil. Om zich van het toestel maar behoren te ontdoen dient het waar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

10. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrijne plaats die voor kinderen ontogankelijk is. De optimale opbergtemperatuur ligtussen 5^ en 30^ . Bewaar het elektrische gereedschap in de originele verpakking.

NL

11. Foutopsoring

Anomalieën	Oorzaken	Verhelpen
Apparaat start nicht	- Netspanning ontbreekt - Vlotterschakelaar schakelt nicht	- Netspanning controleren - Vlotterschakelaar hogerplaatsen
Het apparaat voert geen water op	- Inlaatzeef verstopt geraakt - Drukslang geknikt	- Inlaatzeef met waterstraal reinigen - Knikplaats verhelpen
Apparaat worden nichtuitgeschakeld	- Vlotterschakelaar kan nicht dalen	- Apparaat op de schachtbodem cor-rect opstellen
Wateropbrengst onvoldoende	- Inlaatzeef verstopt geraakt - Capaciteit verminderd door erg ver-vuilde en afslijtende waterbijmeng-sels	- Inlaatzeef reinigen - Apparaat reinigen en versleten on-derdelen verrangen
Apparaat worden na korte looptijduitge-schakeld	- Motorveiligheid schakelt het ap- paraat wegens te hoge waterver- vuiling uit - Watertemperatuur te hoog, motor- veiligheid schakelt het apparaat uit	- Netstekker uit het stopcontact ver-wijderen en apparaat alsmede de schacht schoonmake - Maximale watertemperatuur van 35° C inucht nemen!

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thus!

Volgens de Europese richtig in 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaalrecht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatif verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalwerking zorgt. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeelrijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er rekencing mee honden dat bij dit product de volgende delen onderhevig zijn aan een slijtag door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig+zijn als verbruiksmaterialien.

Categorie	Voorbeeld
Slijtstukken*	Pompiel
Verbruiksmaterialiaal/verbruiksstukken*
Ontbrekende onderdelen

• Niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de bout en waar bij in elk geval de volgende vragen te beantwoorden:

• Hoefft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is u ieis opgevallen voordat het defect zich voordeed (symptom voór het defect)?
• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

Beschrijf deze foutrieve werkwijze.

NL

Garantiebewijs

Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaatECHTER ooit
niet waar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via
het vermelde servicetelefoonnummer. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievoorwaarden zijnuitsluitend gericht aan de gebruikers, d.w.z. nutuurlijke Personen die dit product nicht in het kader van hun ambachtelijke noch van een andere zichstandige activiteit wilpen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn neue apparaten toezegt in aanvulling tot de wettelijkke garantie. Uw wettelijkke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nuew apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een material- of productiefout, en is maar onsze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de verran-ging ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming Niet ontworpen zichen voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreke, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkje of industriiele bedrijven werden ingezet of aan een daarmee gewiek te stellen belasting werk blootgesteld.

1. Van onsè garantie zichn uitgesloten:

2. Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

3. Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

4. Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natururlijke slijtage.

5. De garantipeiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dieren voor het verloop van de garantipeiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaatk. Het indieren van garanticlaims na verloop van de garantipeiode is uitgesloten. De herstelling of verrangin van het apparaat leidt nicht tot een verlenging van de garantipeiode noch wordt door deze prestatie een neue garantipeiode voor het apparaat of voor eventuel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

6. Gelieve om een garantieclaim in te dieren het defecte apparaat aan te melden onder: www.isc-gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het/Newe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of zichew apparaat terug.

Uiteraard staan wij ook tot u diest om, mits betaling van de kosten, defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde sturt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterialiaal en ontbrekende onderdelen worden verwzeen maar de beperkingen van deze garantie conform de service-informatie van deze handeiding.

E
