Producttype	Foto-objectief
Merk	Fler
Model	OBJECTIEF HYBRIDE SL252 APO-SUMMICRO
Brandpuntsafstand	75 mm
Maximale diafragmaopening	f/2
Montuur	Leica L (bajonet)
Aantal lenzen / groepen	11 / 9
Asferische oppervlakken	1
Beeldhoek (diagonaal, voor Leica SL)	32°
Minimale scherpstelafstand	0,5 m
Maximale schaal	1:5
Diafragma	Elektronische bediening, f/2 tot f/22
Filter	E67 (binnendraad)
Zonnekap	Externe bajonet, meegeleverd
Lengte (zonder/met zonnekap)	102 mm / 152 mm
Maximale diameter (zonder/met zonnekap)	73 mm / 88 mm
Gewicht (zonder/met zonnekap)	720 g / 770 g
Voeding	Gevoed door de camera via de bajonet
Materiaal behuizing	Metaal, zwart geanodiseerd
Reiniging	Zachte kwast of droge microvezeldoek, cirkelvormige bewegingen van het midden naar de rand
Reserveonderdelen beschikbaar	Zonnekap (ref. 12 302), voordeksel (16 045), achterdeksel (16 064), softcase (439-606.130-000)
Garantie	Raadpleeg de garantiekaart die bij het objectief is geleverd

Veelgestelde vragen - OBJECTIF HYRBIDE SL252 APO-SUMMICRO FLER

Wat is het type montuur van dit objectief?

Dit objectief gebruikt het Leica L montuur (bajonet), compatibel met alle Leica camera's met L-bajonet.

Wat is de minimale scherpstelafstand?

De minimale scherpstelafstand is 0,5 meter, met een maximale reproductieverhouding van 1:5.

Kan ik filters gebruiken op dit objectief?

Ja, de filterdraad is 67 mm (E67). Het wordt aanbevolen om filters van het merk Leica te gebruiken.

Hoe installeer ik de zonnekap?

Plaats de markering van de zonnekap tegenover die van de montuur, draai vervolgens ca. 30° met de klok mee totdat hij vastklikt.

Is dit objectief compatibel met Leica TL camera's?

Ja, het is compatibel met alle Leica camera's met L-bajonet, inclusief de Leica TL systemen.

Hoe reinig ik de lenzen?

Gebruik een zachte kwast of een droge microvezeldoek, maak cirkelvormige bewegingen van het midden naar de rand. Vermijd producten op basis van oplosmiddelen.

Wat is het gewicht van het objectief?

Het gewicht is ongeveer 720 g zonder zonnekap, en 770 g met zonnekap.

Heeft het objectief autofocus?

Ja, het heeft een autofocus die wordt aangestuurd door de camera, met de mogelijkheid om handmatig scherp te stellen via de instelring.

Wat zijn de afmetingen van het objectief?

Lengte: 102 mm zonder zonnekap, 152 mm met. Diameter: 73 mm zonder zonnekap, 88 mm met.

Waar vind ik reserveonderdelen?

De reserveonderdelen (zonnekap, doppen, etui) zijn verkrijgbaar bij Leica. De referenties staan in de handleiding.

GEBRUIKSAANWIJZING OBJECTIF HYRBIDE SL252 APO-SUMMICRO FLER

NOTICE D'UTILISATION | GEBRUIKSAANWIJZING

ISTRUZIONI | INSTRUCCIONES

說明書 | 使用說明 | 사용 설명서

ИНСТРУКЦИЯ | 取扱説明書 | PANDUAN

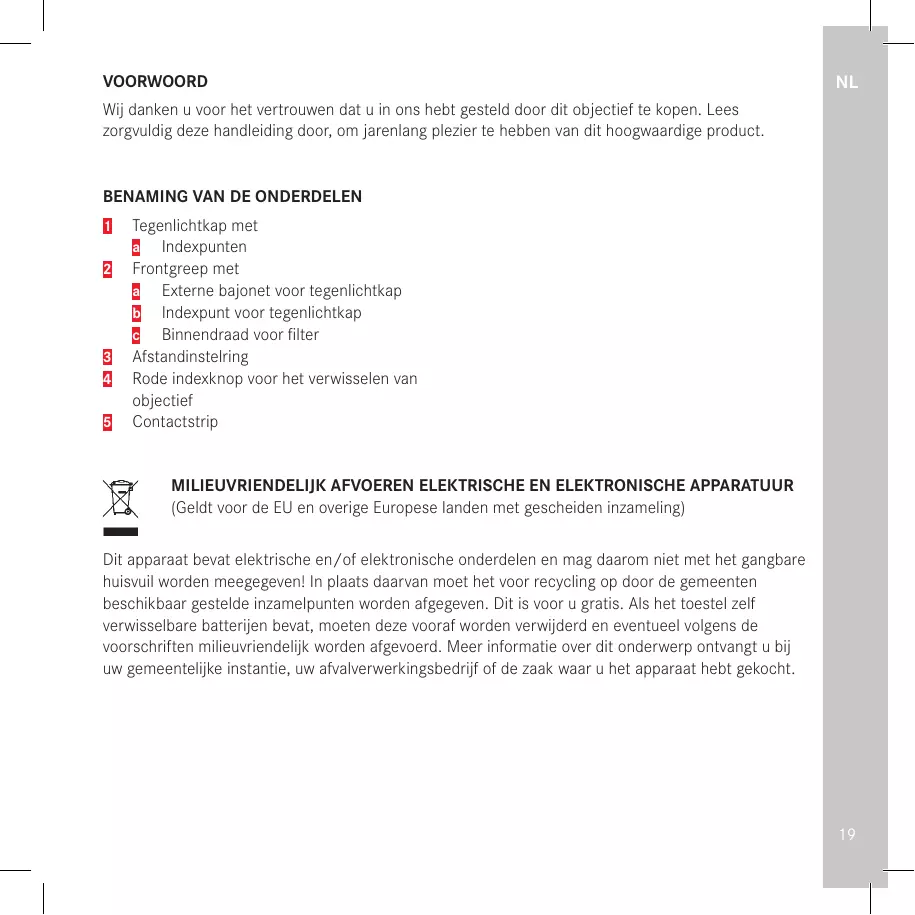

VORWORT

Wij danken u voor het vertrouwen dat u in ons hebt gesteld door dit objectief te kopen. Lees zorgvuldig deze handleiding door, om jarenlang plezier te hebben van dit hoogwaardige product.

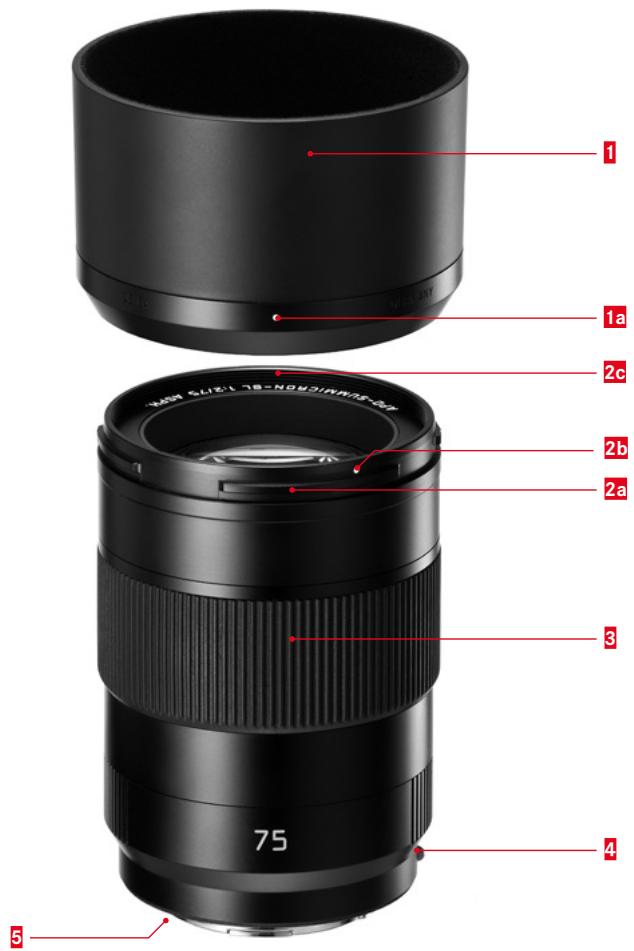

BENAMING VAN DE ONDERDELEN

1 Tegenlichtkap met
a Indexpunten
2 Frontgreep met
a Externe bajonet voor tegenlichtkap
b Indexpunt voor tegenlichtkap
c Binnendraad voor filter
3 Afstandinstelring
4 Rode indexknop voor het verwisselen van objectief
5 Contactstrip

(Geldt voor de EU en overige Europese landen met gescheiden inzameling)

Dit apparaat bevat elektrische en/of elektronische onderdelen en mag daarom niet met het gangbare huisvuil worden meegegeven! In plaats daarvan moet het voor recycling op door de gemeenten beschikbaar gestelde inzamelpunten worden afgegeven. Dit is voor u gratis. Als het toestel zelf verwisselbare batterijen bevat, moeten deze vooraf worden verwijderd en eventueel volgens de voorschriften milieuvriendelijk worden afgevoerd. Meer informatie over dit onderwerp ontvangt u bij uw gemeentelijke instantie, uw afvalverwerkingsbedrijf of de zaak waar u het apparaat hebt gekocht.

TECHNISCHE GEGEVENS

Lichtsterk, apochromatisch objectief met kleine tele-brandpuntsafstand en uitstekend afbeeldingsvermogen

Geschikte camera's	Alle Leica camera’s met Leica L-bajonet1
Beeldhoek(diagonaal, horizontaal, verticaal)	Voor Leica SL-systeem: circa 32°, 27°, 18°,voor Leica TL-systeem: circa 21°, 18°, 12°(komt ongeveer overeen met 115 mm brandpuntafstand bij kleinbeeld)
Optische opbouw
Aantal lenzen/groepen	11/9
Asferische oppervlakken	1
Stand van de intreepupil(bij oneindig)	35,4 mm (in de richting van het invallende licht voor bajonet-raakvlak)
Afstandsinstelling
Instelling	Naar wens automatisch (autofocus) of handmatig, bedrijfsmodi worden aan de camera ingesteld
Werkbereik	0,5 m -∞
Kleinste objectveld / Grootste schaal	Voor Leica SL-systeem: circa 120 x 180 mm / 1:5,voor Leica TL-systeem: circa 79 x 118 mm / 1:5
Diafragma
Instelling / Werking	Elektronisch geregeld diafragma, instelling aan de camera, ook halve woorden of 1/3 waarden instelbaar
Kleinste waarde	22
Bajonet	Leica L-bajonet met contactstrip
Filtergreep / Tegenlichtkap	Externe bajonet voor tegenlichtkap (meegeleverd); binnendraad voor E67-filters; filtergreep draait niet mee
Oppervlakte-uitvoering	Zwart geanodiseerd
Afmetingen en gewicht
Lengte tot bajonetaansluiting	circa 102/152 mm (zonder/met tegenlichtkap)
Grootste diameter	circa 73/88 mm (zonder/met tegenlichtkap)
Gewicht	circa 720/770 g (zonder/met tegenlichtkap)

^1 Houd de combinatie van een camera en dit objectief nooit alleen aan de camerabody vast, maar ondersteun altijd ook het objectief. Dit ontlast de camerabajonet.

OPBOUW VAN DE LEICA SL-OBJECTIEVEN

Alle Leica SL-objectieven vertonen in principe dezelfde uiterlijke opbouw: er zijn aan de voorste greep 2 een buitenbajonet 2a voor de tegenlichtkap 1 en een binnendraad 2c voor filters, een instelring voor de afstand 3 en een rode indexknop voor de wisselen van het objectief 4. In de bajonetflens bevindt zich een contactstrip 5, waarover de totale gegevensuitwisseling tussen camera en objectief plaatsvindt, inclusief de stuurcommando's voor de autofocus en het diafragma.

Het instellen van de scherpte gebeurt bij autofocus-modus automatisch door de camera, bij handmatige modus door het draaien van de afstandinstelring 3. De snelheid waarmee u de ring draait, bepaalt hoe snel u de instelling verandert. Zo kunt u zowel doelgericht fijne instellingen uitvoeren, zoals snel van het dichtbij- in het verafbereik gaan. Voor meer informatie verwijzen wij u naar de desbetreffende paragrafen in de handleiding van de camera.

SCHERPTEDIEPTE

Leica SL-objectieven hebben geen diafragmaring; daarom is ook geen schaalverdeling voor scherptediepte aanwezig. Bij de Leica SL kunt u de respectievelijke voorste en achterste grenzen van de scherptediepte in combinatie met de ingestelde afstand op het display daarentegen op de afdekkap van de camera aflezen.

TEGENLICHTKAP

De Leica APO-Summicron-SL 1:2/75 ASPH. wordt met een optimaal op de lichtbundel afgestemde tegenlichtkap 1 geleverd. Deze kan dankzij de symmetrische bajonet snel en eenvoudig, en omwille van ruimtebesparende opslag ook omgekeerd, worden geplaatst. In beide gevallen wordt het, bij verwijderde objectiefkap, eerst zo geplaatst, dat één van de indexpunten op de tegenlichtkap 1a precies tegenover het indexpunt aan de frontgreep van het objectief 2b staat. In deze uitlijning wordt de tegenlichtkap geplaatst, en circa 30° met de klok mee gedraaid tot de kap duidelijk hoorbaar en merkbaar vastklikt. Zolang de camera paraat wordt gedragen en gebruikt, moet de tegenlichtkap altijd geplaatst blijven. Deze beschermt effectief tegen secundair licht dat het contrast vermindert, maar ook tegen beschadiging en vervuiling van de frontlens zoals vingerafdrukken.

FILTER

Aan de Leica APO-Summicron-SL 1:2/75 ASPH. kunnen E67-schroeffilters worden gebruikt. Leica kan bijbehorende filters leveren (beschikbare modellen: zie homepage van Leica Camera AG).

ONDERDELEN

Bestelnummer

Kap achterzijde....16 064

Frontkap....16045

Zachte foedraal....439-606.130-000

TIPS VOOR DE VERZORGING VAN UW OBJECTIEF

Stof op de buitenlens moet u uitsluitend met een zacht borsteltje of met een schoon, droog en zacht microvezeldoekje verwijderen. Om vlekken en vingerafdrukken te verwijderen, wordt de lens met zo'n doekje voorzichtig vanuit het midden naar de rand in cirkelvormige bewegingen gereinigd. De Leica Aquadura®-beschermlaag maakt het reinigen eenvoudig. Oefen ook bij het reinigen van sterk vervuilde lenzen geen grote druk uit, om deze eigenschap zo lang mogelijk te behouden. De afwerklaag is weliswaar zeer krasvast, maar kan door zand of zoutkristallen toch worden beschadigd.

Gebruik geen speciale reinigingsdoekjes voor brillen. Deze zijn met chemische middelen geïmpregneerd die schadelijk kunnen zijn voor de gebruikte glassoorten en afwerklagen.

Oplosmiddel- of oliehoudende reinigingsmiddelen mogen nooit worden gebruikt.

Elk objectief heeft naast de typeaanduiding een 'persoonlijk' serienummer. Noteer dit nummer en berg het voor de veiligheid op bij uw documentatie.

LEICA PRODUCT SUPPORT

Technische vragen over het Leica-programma worden schriftelijk, telefonisch of per e-mail beantwoord door Leica Product Support. Ook voor koopadvies en het bestellen van handleidingen is dit uw contactadres. U kunt uw vragen eveneens door middel van het contactformulier op de website van Leica Camera AG aan ons richten.

Leica Camera AG

Voor het onderhoud van uw Leica-uitrusting en in geval van schade kunt u een beroep doen op de Customer Care afdeling van Leica Camera AG of de reparatieservice van een Leica vertegenwoordiging in uw land (voor adressenlijst zie garantiebewijs).

Leica Camera AG

Customer Care

Am Leitz-Park 5
