PANDUAN PENGGUNA OBJECTIF HYRBIDE SL252 APO-SUMMICRO FLER

Terima kasih atas kepercayaan yang Anda berikan kepada kami dengan membeli lensa ini. Agar Anda puas dengan produk yang berkualitas tinggi ini selama bertahun-tahun lamanya, baca panduan ini dengan cermat.

NAMA KOMPONEN

1 Tudung lensa dengan
a Titik indeks
2 Bingkai depan dengan
a Bayonet eksternal untuk tudung lensa
b Titik indeks untuk tudung lensa
c Ulir internal untuk filter
3 Ring pengatur jarak
4 Tombol indeks merah untuk mengganti lensa
5 Strip kontak

PEMBUANGAN PERANGKAT LISTRIK DAN ELEKTRONIK

(Berlaku untuk UE dan juga negara Eropa lainnya dengan sistem pengumpulan terpisah)

Perangkat ini memiliki komponen listrik dan/atau elektronik, sehingga tidak boleh dibuang bersama limbah rumah tangga biasa! Sebagai gantinya, serahkan komponen tersebut ke tempat pembuangan khusus yang telah disiapkan oleh otoritas setempat. Anda tidak akan dikenakan biaya. Jika perangkat berisi baterai yang dapat diganti, keluarkan terlebih dulu dan jika perlu, buang baterai tersebut dengan benar. Untuk informasi lebih lanjut tentang pembuangan yang aman, hubungi pemerintah setempat, perusahaan pembuangan limbah, atau toko tempat Anda membeli perangkat tersebut.

DATA TEKNIS

Lensa apokromatik terang denngan jarak titik fokus jauh dengan performa pencitraan yang luar biasa

Kamera yang dapat digunakan	Semua kamera Leica dengan bayonet Leica L ^1
Sudut gambar(diagonal, horizontal, vertical)	Untuk sistem Leica SL: sekitar 32°, 27°, 18°,untuk sistem Leica TL: sekitar 21°, 18°, 12°(setara dengan jarak titik fokus sekitar 115 mm pada gambar kecil)
Struktur lensa
Jumlah lensa/komponen	11/9
Permukaan asferis	1
Posisi pupil masuk(pada tak terhingga)	35,4 mm(pada arah sinar cahaya di depan permukaan penyangga bayonet)
Pengaturan jarak
Pengaturan	Otomatis (fokus otomatis) atau manual dapat dipilih, mode diatur di kamera
Area kerja	0,5 m -∞
Bidang objek terkecil / Skala terbesar	Untuk sistem Leica SL: sekitar 120 x 180 mm / 1:5,untuk sistem Leica TL: sekitar 79 x 118 mm / 1:5
Apertur
Pengaturan / Fungsi	Apertur yang dikontrol secara elektronik, pengaturan dilakukan pada kamera, serta nilai setengah atau seperti juga dapat diatur
Nilai terkecil	22
Bayonet	Bayonet Leica L dengan strip kontak
Bingkai filter / Tudung lensa	Bayonet eksternal untuk tudung lensa (dalam kemasan), ulir internal untuk filter E67, bingkai filter tidak dapat diputar
Polesan akhir permukaan	Hitam teranodisasi
Dimensi dan bobot
Panjang hingga penyangga bayonet	sekitar 102/152 mm (tanpa/dengan tudung lensa)
Diameter terbesar	sekitar 73/88 mm (tanpa/dengan tudung lensa)
Bobot	sekitar 720/770 g (tanpa/dengan tudung lensa)

^1 Jika lensa ini terpasang pada kamera Leica, jangan memegang hanya pada bodi kamera, namun juga tahan lensa tersebut. Dengan demikian, bayonet kamera tidak akan terbebani.

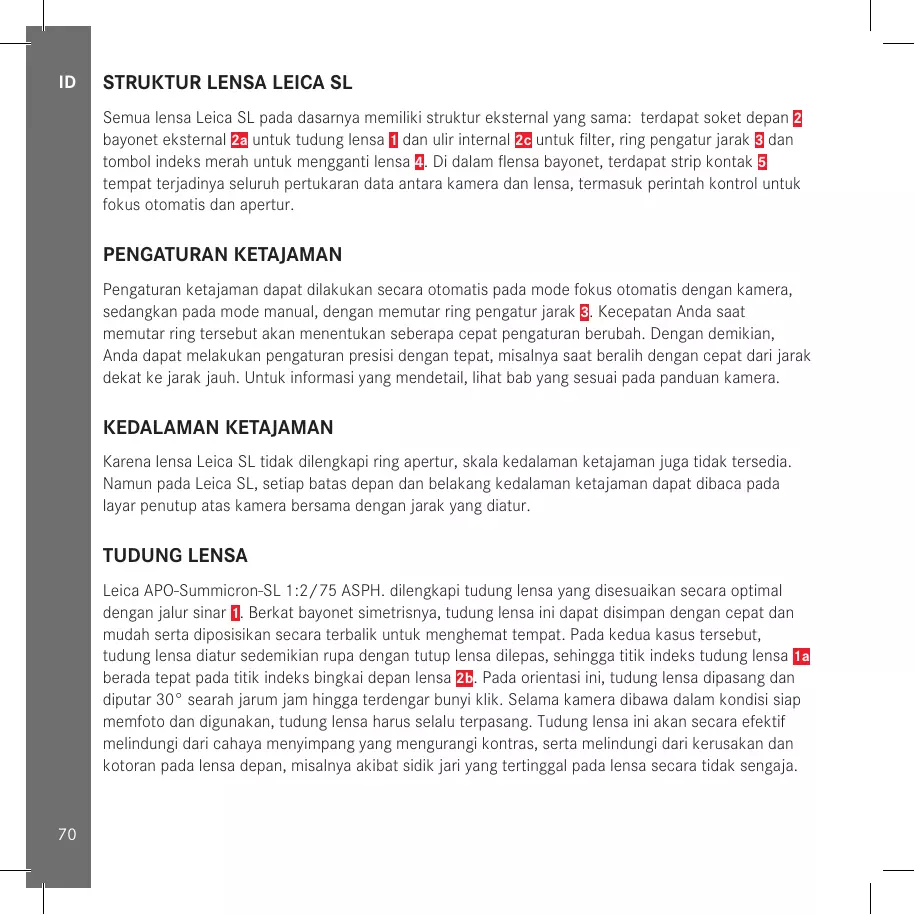

STRUKTUR LENSA LEICA SL

Semua lensa Leica SL pada dasarnya memiliki struktur eksternal yang sama: terdapat soket depan 2 bayonet eksternal 2a untuk tudung lensa 1 dan ulir internal 2c untuk filter, ring pengatur jarak 3 dan tombol indeks merah untuk mengganti lensa 4. Di dalam flensa bayonet, terdapat strip kontak 5 tempat terjadinya seluruh pertukaran data antara kamera dan lensa, termasuk perintah kontrol untuk fokus otomatis dan apertur.

PENGATURAN KETAJAMAN

Pengaturan ketajaman dapat dilakukan secara otomatis pada mode fokus otomatis dengan kamera, sedangkan pada mode manual, dengan memutar ring pengatur jarak 3. Kecepatan Anda saat memutar ring tersebut akan menentukan seberapa cepat pengaturan berubah. Dengan demikian, Anda dapat melakukan pengaturan presisi dengan tepat, misalnya saat beralih dengan cepat dari jarak dekat ke jarak jauh. Untuk informasi yang mendetail, lihat bab yang sesuai pada panduan kamera.

KEDALAMAN KETAJAMAN

Karena lensa Leica SL tidak dilengkapi ring apertur, skala kedalaman ketajaman juga tidak tersedia. Namun pada Leica SL, setiap batas depan dan belakang kedalaman ketajaman dapat dibaca pada layar penutup atas kamera bersama dengan jarak yang diatur.

TUDUNG LENSA

Leica APO-Summicron-SL 1:2/75 ASPH. dilengkapi tudung lensa yang disesuaikan secara optimal dengan jalur sinar 1. Berkat bayonet simetrisnya, tudung lensa ini dapat disimpan dengan cepat dan mudah serta diposisikan secara terbalik untuk menghemat tempat. Pada kedua kasus tersebut, tudung lensa diatur sedemikian rupa dengan tutup lensa dilepas, sehingga titik indeks tudung lensa 1a berada tepat pada titik indeks bingkai depan lensa 2b. Pada orientasi ini, tudung lensa dipasang dan diputar 30° searah jarum jam hingga terdengar bunyi klik. Selama kamera dibawa dalam kondisi siap memfoto dan digunakan, tudung lensa harus selalu terpasang. Tudung lensa ini akan secara efektif melindungi dari cahaya menyimpang yang mengurangi kontras, serta melindungi dari kerusakan dan kotoran pada lensa depan, misalnya akibat sidik jari yang tertinggal pada lensa secara tidak sengaja.

FILTER

Pada Leica APO-Summicron-SL 1:2/75 ASPH., filter putar E67 dapat digunakan. Filter yang sesuai dapat diperoleh dari Leica (untuk model yang tersedia, lihat situs web Leica Camera AG).

KOMPONEN PENGGANTI

No. pemesanan

Tutup belakang 16 064

Tutup depan....16 045

Tudung lensa 12 302

Tas lensa 439-606.130-000

TIPS UNTUK MERAWAT LENSA ANDA

Debu pada lensa eksternal harus dibersihkan hanya dengan kuas rambut yang lembut atau kain serat mikro yang bersih, kering, dan lembut. Untuk menghilangkan noda dan sidik jari, bersihkan lensa secara hati-hati menggunakan kain serat mikro dari bagian tengah ke arah luar dengan gerakan melingkar menuju tepi lensa. Pelapisan Leica Aquadura® memudahkan Anda dalam membersihkan. Bahkan saat menyeka permukaan lensa yang sangat kotor, jangan tekan pada permukaan lensa dengan terlalu kuat agar karakteristik ini dapat bertahan selama mungkin. Meskipun pelapisan ini tahan abrasi, pasir atau kristal garam dapat merusaknya. Jangan gunakan kain pembersih khusus kacamata karena dapat mengandung bahan kimia yang dapat merusak jenis kaca dan pelapisan ini. Jangan gunakan bahan pembersih yang mengandung pelarut atau minyak. Setiap lensa mencantum- kan nomor seri "pribadi" selain nomor model. Catat nomor ini dalam dokumen Anda untuk tujuan keamanan.

Jika Anda memiliki pertanyaan teknis tentang program Leica, hubungi divisi dukungan produk Leica melalui surat pos, telepon, atau email. Divisi ini juga akan menjadi mitra Anda untuk memperoleh sa-ran pembelian dan panduan produk. Selain itu, Anda juga dapat mengajukan pertanyaan kepada kami melalui formulir kontak di situs web Leica Camera AG.

Leica Camera AG

Dukungan produk / Dukungan perangkat lunak

Am Leitz-Park 5

Untuk pemeliharaan peralatan Leica atau jika terjadi kerusakan, divisi layanan pelanggan di Leica Camera AG atau layanan perbaikan di perwakilan Leica setempat siap melayani Anda (lihat daftar alamat di kartu garansi).

Leica Camera AG

Layanan pelanggan

Am Leitz-Park 5
