Тип продукта	Фотообъектив
Бренд	Fler
Модель	OBJECTIF HYRBIDE SL252 APO-SUMMICRO
Фокусное расстояние	75 мм
Максимальная диафрагма	f/2
Байонет	Leica L (байонет)
Количество линз / групп	11 / 9
Асферические поверхности	1
Угол поля зрения (диагональный, для Leica SL)	32°
Минимальная дистанция фокусировки	0,5 м
Максимальный масштаб	1:5
Диафрагма	Электронное управление, f/2 - f/22
Фильтр	E67 (внутренняя резьба)
Бленда	Внешний байонет, в комплекте
Длина (без/с блендой)	102 мм / 152 мм
Максимальный диаметр (без/с блендой)	73 мм / 88 мм
Вес (без/с блендой)	720 г / 770 г
Питание	Питание от камеры через байонет
Материал корпуса	Металл, черное анодирование
Очистка	Мягкая кисть или сухая микрофибра, круговыми движениями от центра к краю
Доступные запасные части	Бленда (арт. 12 302), передняя крышка (16 045), задняя крышка (16 064), мягкий чехол (439-606.130-000)
Гарантия	Обратитесь к гарантийному талону, прилагаемому к объективу

Часто задаваемые вопросы - OBJECTIF HYRBIDE SL252 APO-SUMMICRO FLER

Какой тип байонета у этого объектива?

Этот объектив использует байонет Leica L, совместимый со всеми камерами Leica с байонетом L.

Какое минимальное расстояние фокусировки?

Минимальное расстояние фокусировки составляет 0,5 метра, что обеспечивает максимальный коэффициент воспроизведения 1:5.

Могу ли я использовать фильтры на этом объективе?

Да, резьба для фильтра составляет 67 мм (E67). Рекомендуется использовать фильтры марки Leica.

Как установить бленду?

Совместите метку на бленде с меткой на байонете, затем поверните примерно на 30° по часовой стрелке до щелчка.

Совместим ли этот объектив с камерами Leica TL?

Да, он совместим со всеми камерами Leica с байонетом L, включая системы Leica TL.

Как чистить линзы?

Используйте мягкую кисть или сухую микрофибру, совершая круговые движения от центра к краю. Избегайте средств на основе растворителей.

Каков вес объектива?

Вес составляет примерно 720 г без бленды и 770 г с блендой.

Есть ли у объектива автофокус?

Да, он имеет автофокус, управляемый камерой, с возможностью ручной фокусировки с помощью кольца настройки.

Каковы размеры объектива?

Длина: 102 мм без бленды, 152 мм с блендой. Диаметр: 73 мм без бленды, 88 мм с блендой.

Где найти запасные части?

Запасные части (бленда, крышки, чехол) доступны у Leica. Артикулы указаны в инструкции.

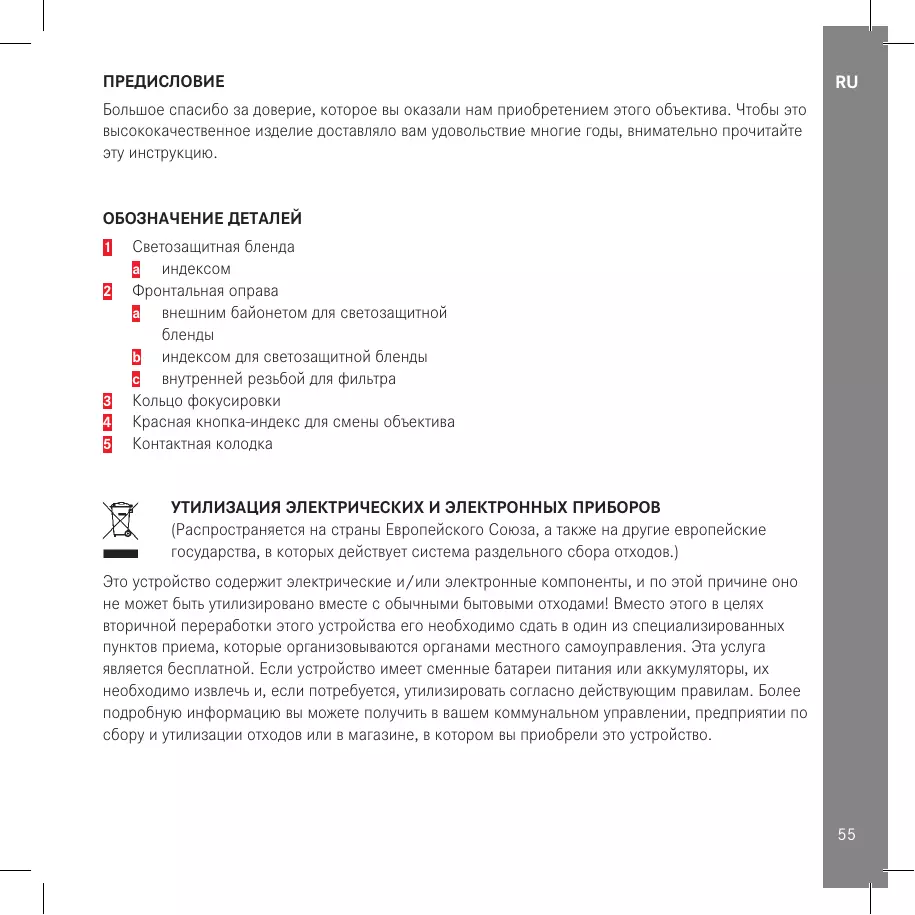

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ OBJECTIF HYRBIDE SL252 APO-SUMMICRO FLER

Большое спасибо за доверие, которое вы оказали нам приобретением этого объектива. Чтобы это высококачественное изделие доставляло вам удовольствие многие годы, внимательно прочитайте эту инструкцию.

ОБОЗНАЧЕНИЕ ДЕТАЛЕЙ

1 Светозащитная бленда

a индексом

2 Фронтальная оправа

a внешним байонетом для светозащитной бленды

b индексом для светозащитной бленды

с внутренней резьбой для фильтра

3 Кольцо фокусировки

4 Красная кнопка-индекс для смены объектива

5 Контактная колодка

УТИЛИЗАЦИЯ ЭЛЕКТРИЧЕСКИХ И ЭЛЕКТРОННЫХ ПРИБОРОВ

(Распространяется на страны Европейского Союза, а также на другие европейские государства, в которых действует система раздельного сбора отходов.)

Это устройство содержит электрические и/или электронные компоненты, и по этой причине оно не может быть утилизировано вместе с обычными бытовыми отходами! Вместо этого в целях вторичной переработки этого устройства его необходимо сдать в один из специализированных пунктов приема, которые организовываются органами местного самоуправления. Эта услуга является бесплатной. Если устройство имеет сменные батареи питания или аккумуляторы, их необходимо извлечь и, если потребуется, утилизировать согласно действующим правилам. Более подробную информацию вы можете получить в вашем коммунальном управлении, предприятии по сбору и утилизации отходов или в магазине, в котором вы приобрели это устройство.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Светосильный апохроматический телеобъектив с небольшим фокусным расстоянием, обеспечивающий прекрасное качество изображения

Совместимые камеры	Все камеры Leica с байонетом Leica L ^1
Угол поля зрения(диагональный, горизонтальный, вертикальный)	Для систем Leica SL: около 32°, 27°, 18°,для систем Leica TL: около 21°, 18°, 12°(соответствует приблизительно 115 мм фокусного расстояния на снимке малого формата)
Оптическая конструкция
Количество линз/групп	11/9
Асферические поверхности	1
Положение входного зрачка(при настройке до бесконечности)	35,4 мм (в направление падения света перед поверхностью прилегания байонета)
Фокусировка
Настройка	Автоматически (автофокусировка) или вручную, режимы настраиваются на камере.
Рабочий диапазон	0,5 м -∞
Наименьший размер поля зрения / Наибольший масштаб	Для систем Leica SL: около 120 x 180 мм / 1:5,для систем Leica TL: около 79 x 118 мм / 1:5
Диафрагма
Регулировка / Принцип действия	Электронное управление диафрагмой, настройка выполняется на камере, также возможна настройка третьих частей значения
Наименьшее значение	22
Байонет	Байонет Leica L с контактной колодкой
Оправа светофильтра /Светозащитная бленда	Внешний байонет для светозащитной бленды (в комплекте поставки), внутренняя резьба для светофильтра E67, оправа светофильтра не вращается
Поверхность	Черный, анодированная
Размеры и масса
Длина до основания байонета	около 102/152 мм (без/со светозащитной блендой)
Максимальный диаметр	около 73/88 мм (без/со светозащитной блендой)
Масса	около 720/770 г (без/со светозащитной блендой)

^1 При использовании этого объектива в комбинации с камерой не следует удерживать лишь корпус камеры, также одновременно необходимо придерживать и объектив. Это позволяет уменьшить нагрузку на байonet камеры.

КОНСТРУКЦИЯ ОБЪЕКТИВОВ LEICA SL

Все объективы Leica SL, как правило, имеют одинаковую внешнюю конструкцию: На передней оправе 2 расположен наружный байонет 2а для светозащитной бленды 1 и внутренняя резьба 2с для фильтра, а также регулировочное кольцо для настройки расстояния 3 и красная кнопка-индекс, используемая для смены объектива 4. Во фланце байонета находится контактная колодка 5, через которую производится весь обмен данными между камерой и объективом, включая команды управления для автофокусировки и диафрагмы.

НАСТРОЙКА РЕЗКОСТИ

Настройка резкости в режиме автофокуса производится автоматически камерой, а в ручном режиме – вращением кольца фокусировки 3. Скорость, с которой вы вращаете кольцо, определяет скорость изменения настройки. Вы также можете целенаправленно выполнить точную настройку, например, при переходе из режима макросъемки к съемке отдаленных объектов. Более подробная информация содержится в соответствующих разделах инструкции по эксплуатации камеры.

ГЛУБИНА РЕЗКОСТИ

Поскольку объективы Leica SL не имеют кольца диафрагмы; также отсутствует шкала глубины резкости. Вместо этого с дисплея на верхней панели камеры могут быть считаны соответствующие передние и задние границы глубины резкости, а также настроенное расстояние.

СВЕТОЗАЩИТНАЯ БЛЕНДА

Leica APO-Summicron-SL 1:2/75 ASPH. поставляется со светозащитной блендой 1, оптимально согласованной с траекторией лучей. Благодаря симметричному байонету бленды ее установка производится быстро, а хранение не требует много места. В обоих случаях установки при снятой крышке объектива она сначала устанавливается таким образом, чтобы один из индексов на светозащитной бленде 1a находился точно напротив индекса на фронтальной оправе объектива 2b. В таком положении светозащитная бленда устанавливается и проворачивается приблизительно на 30° по часовой стрелке до ощутимого щелчка фиксации. Светозащитная бленда должна оставаться надетой в течение всего времени, когда она должна быть готова к фотосъемке. Бленда обеспечивает значительную защиту от постороннего света, уменьшающего контрастность, а также от повреждений и загрязнений передней линзы, например, от случайного прикосновения пальцами.

ФИЛЬТРЫ

С объективом Leica APO-Summicron-SL 1:2/75 ASPH. могут использоваться ввинчивающиеся светофильтры E67. Компания Leica предлагает соответствующие фильтры (имеющиеся модели: см. домашнюю страницу Leica Camera AG).

ЗАПАСНЫЕ ЧАСТИ

№ для заказа

Задняя крышка....16064

Передняя крышка....16045

Светозащитная бленда....12302

Мягкий футляр 439-606.130-000

СОВЕТЫ ПО УХОДУ ЗА ВАШИМ ОБЪЕКТИВОМ

Удалять пыль с наружных линз следует мягкой волосяной кисточкой или чистой, сухой, мягкой салфеткой из микроволокна. Для устранения пятен и отпечатков пальцев линзу необходимо вытирать такой салфеткой осторожно кругообразными движениями, начиная от центра линзы к ее краям. Покрытие Leica Aquadura® обеспечивает легкую очистку. Даже при вытирании сильно загрязненных поверхностей линз в процессе чистки не следует прилагать значительных усилий, что позволит вам сохранить это свойство покрытия значительное время. Хотя слой просветления обладает высокой износостойкостью, он может быть поврежден песком или кристаллами соли. Не следует применять чистящие салфетки для очков, поскольку они пропитаны химическими веществами, которые могут повредить используемые сорта стекла и просветления. Запрещается использование чистящих средств, содержащих растворители или масла. Наряду с обозначением типа каждый объектив имеет "личный" серийный номер. Запишите этот номер для сохранности в своей документации.

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА LEICA

Отдел технической поддержки продукции Leïca будет рад ответить на все технические вопросы, касающиеся изделий Leïca, в письменной форме, по телефону или по электронной почте. Сотрудники этого отдела также смогут вам помочь при выборе нужного изделия, а также при заказе инструкций. Вы также можете задать свой вопрос через контактный формуляр на веб-сайте компании Leïca Camera AG.

Leica Camera AG

Produkt Support / Software Support

Am Leitz-Park 5

Телефон: [phone] /-108

СЕРВИСНЫЙ ЦЕНТР LEICA

Для выполнения технического обслуживания вашего оборудования Leïca, а также в случаях его поломки вы можете обратиться в сервисный центр компании Leïca Camera AG или ремонтную службу представительства Leïca в вашей стране (список адресов указан в гарантийном листе).

Leica Camera AG

Customer Care

Am Leitz-Park 5

Телефон: [phone]
