| 产品类型 | 摄影镜头 |
| 品牌 | Fler |
| 型号 | 镜头 HYRBIDE SL252 APO-SUMMICRO |
| 焦距 | 75 毫米 |
| 最大光圈 | f/2 |
| 卡口 | 徕卡 L (卡口) |
| 镜片/组数 | 11 / 9 |
| 非球面镜片 | 1 |
| 视角（对角线，适用于徕卡 SL） | 32° |
| 最近对焦距离 | 0.5 米 |
| 最大放大倍率 | 1:5 |
| 光圈 | 电子控制，f/2 至 f/22 |
| 滤镜 | E67 (内螺纹) |
| 遮光罩 | 外部卡口，附带 |
| 长度（不含/含遮光罩） | 102 毫米 / 152 毫米 |
| 最大直径（不含/含遮光罩） | 73 毫米 / 88 毫米 |
| 重量（不含/含遮光罩） | 720 克 / 770 克 |
| 电源 | 通过卡口由相机供电 |
| 外壳材料 | 金属，黑色阳极氧化 |
| 清洁 | 软刷或干燥的微纤维布，从中心向边缘做圆周运动 |
| 可用备件 | 遮光罩（编号 12 302）、前盖（16 045）、后盖（16 064）、软包（439-606.130-000） |
| 保修 | 请参阅镜头附带的保修卡 |
常见问题 - OBJECTIF HYRBIDE SL252 APO-SUMMICRO FLER
用户关于以下问题的提问 OBJECTIF HYRBIDE SL252 APO-SUMMICRO FLER
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 相机镜头 免费PDF格式！查找您的手册 OBJECTIF HYRBIDE SL252 APO-SUMMICRO - FLER 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 OBJECTIF HYRBIDE SL252 APO-SUMMICRO 品牌 FLER.
用户手册 OBJECTIF HYRBIDE SL252 APO-SUMMICRO FLER
APO-SUMMICRON-SL 1:2/75 ASPH.

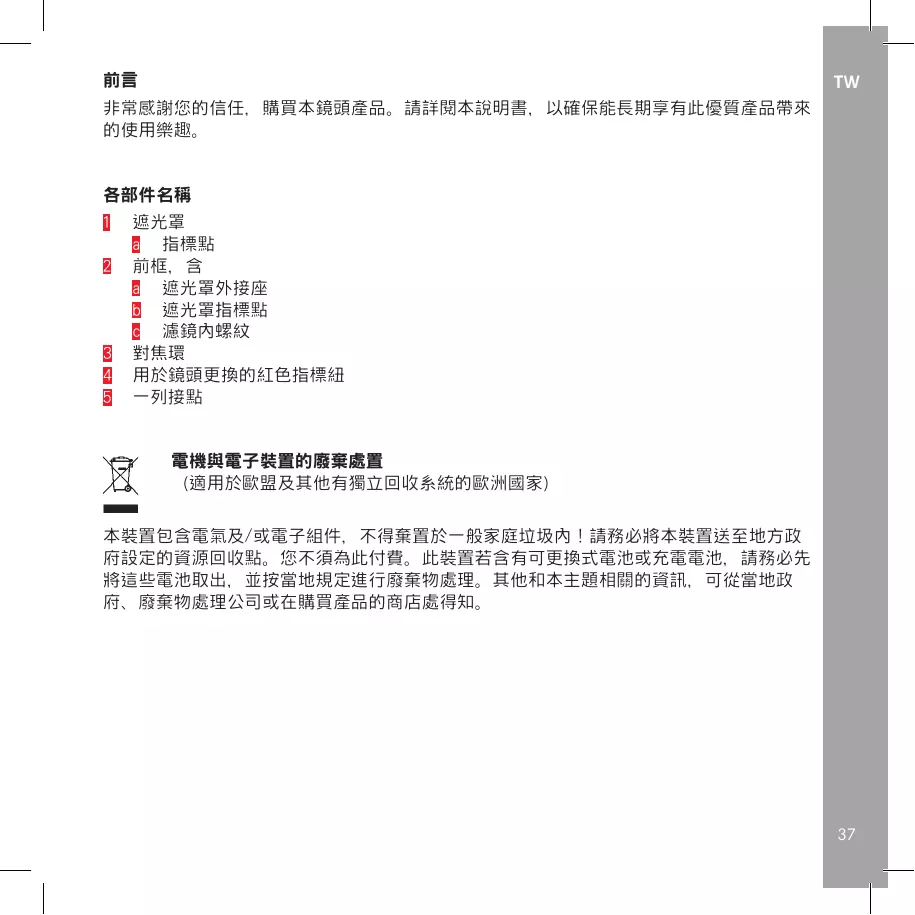

非常感謝您的信任，購買本鏡頭產品。請詳閱本說明書，以確保能長期享有此優質產品帶來的使用樂趣。
各部件名稱
1 遮光罩
a 指標點
2 前框，含
a 遮光罩外接座
b 遮光罩指標點
C 濾鏡內螺紋
3 對焦環
4 用於鏡頭更換的紅色指標紐
5 一列接點
電機與電子裝置的廢棄處置
(適用於歐盟及其他有獨立回收系統的歐洲國家)
本裝置包含電氣及/或電子組件，不得棄置於一般家庭垃圾內！請務必將本裝置送至地方政府設定的資源回收點。您不須為此付費。此裝置若含有可更換式電池或充電電池，請務必先將這些電池取出，並按當地規定進行廢棄物處理。其他和本主題相關的資訊，可從當地政府、廢棄物處理公司或在購買產品的商店處得知。
技術資料
強光復消色差，短遠焦鏡頭，帶卓越的成像性能，。
| 適用的相機 | 所有帶Leica L型卡環1的Leica相機 |
| 視角(對角、水平、垂直) | 對於Leica SL:約 32°、27°、18°,對於Leica TL系統相機:約 21°、18°、12°,(符合小畫幅約115mm的焦距) |
| 光學構造 | |
| 鏡片/群數 | 11/9 |
| 非球面 | 1 |
| 光圈葉片的位置(無限聚焦時) | 35.4mm (在光學入射方向鏡頭接座接合面之前) |
| 對焦設定 | |
| 調節 | 可在相機上調節,可選擇自動(自動對焦)或手動操作模式 |
| 工作範圍 | 0.5m -∞ |
| 最小攝影面積 / 最大放大倍率 | 對於Leica SL:約 120x180mm/1:5,對於Leica TL系統相機:約 79x118mm/1:5 |
| 光圈 | |
| 設定 / 操作 | 電子控制光圈,通過相機進行調節,也可設定半值或三分之一值 |
| 最小值 | 22 |
| 卡口 | Leica L接座,含一列接點 |
| 濾鏡接頭 / 遮光罩 | 遮光罩用的外接座(在出貨範圍內)、E67-濾鏡用的內螺紋,濾鏡接頭本身不轉動 |
| 鏡頭表面處理 | 黑色陽極處理 |
| 尺寸和重量 | |
| 到接座凸緣的長度 | 約102/152mm(不含/含遮光罩) |
| 最大直徑 | 約73/88mm(不含/含遮光罩) |
| 重量 | 約720/770g(不含/含遮光罩) |
1 相機與本鏡頭接合后，請勿僅僅握住相機操作，而應托住鏡頭。這減輕了相機卡環的壓力。
LEICA SL鏡頭的構造
所有Leica SL鏡頭均遵循外部結構相同的原則：在前框2旁有一個外接座2a用於遮光罩1和一個內螺紋2c用於濾鏡，一個調節環用於距離調節3和一個紅色指標紐用於更換鏡頭時的定向4。
在接座法蘭內有一列接點5，用於相機和鏡頭之間的整體數據交換，包括自動對焦操作命令和光圈操作。
設定清晰度
在自動對焦模式下，銳度的調節通過相機實現，在手動模式下則通過旋轉前方的對焦設定環實現。調節環的旋轉速度決定了調節的速度。這樣，您就可以調節到想要的設定，實現精細調節，如快速從近距離調節到遠距離。如需了解更多信息，請參閱相機說明書中相應的章節。
景深
由於Leica SL系列鏡頭無光圈環，因此它也無景深刻度。相反，各景深的前後邊界可以與所設定的距離同時在相機頂板上顯示讀取。
遮光罩
Leica APO-Summicron-SL 75 f/2 ASPH. 鏡頭會提供一個與光程最佳匹配的遮光罩1。該遮光罩擁有系統匹配接座，因此可以正反通用安裝，以便儲存時快速、便捷、節約空間。在這兩種情況下，揭下鏡頭蓋后，遮光罩上的指標點之一1e恰好會與鏡頭前框上的指標點2b相對。按此方向安裝遮光罩時，將遮光罩順時針旋轉約30°，會感受到一聲清脆的卡扣聲。使用相機或準備用相機拍攝時，都應始終裝好遮光罩。遮光罩可以有效防止減小雜光對比度，也可以防止由於例如無意間指紋觸碰等原因引起的前鏡片損壞和污染。
濾鏡
Leica APO-Summicron-SL 75 f/2 ASPH.鏡頭可使用E67螺紋濾鏡。相應的濾鏡可從Leica公司獲得（可用型號：參見Leica Camera AG主頁）。
備件 訂單號
後蓋....16064
前蓋....16045
遮光罩....12302
皮套....439-606.130-000
鏡頭保養建議
外鏡上的灰塵只能用一把軟毛刷或一塊乾淨、乾燥的軟微纖維布擦拭。斑點和指紋透過該擦布從鏡面中央小心的圓形移動至邊緣清潔。Leica Aquadura® 镀層確保了方便的清潔。即使在清理污漬嚴重的鏡頭表面時，也請不要用力過大，以確保其長效性。鏡面的調質處理雖然高度耐磨，但沙子或鹽晶體仍然可以損壞鏡面。
不宜使用眼鏡用的特殊濕巾，因為濕巾中的化學成分可能不適合鏡片的玻璃材質和處理工藝，會損害、腐蝕鏡片。
嚴禁使用溶劑類或含油類清潔劑清潔。
每個鏡頭上除了有型號名稱外，還有它獨有的“個人”序列號。為了保險起見，請您將該號碼記錄下來。
LEICA產品支援服務
如對Leica方案有任何應用技術方面的問題，Leica產品支援服務部門將透過書面、電話或電子郵件方式為您提供解答。關於購買諮詢及訂購方式的指導，也都由此部門負責與顧客洽談。您也可透過Leica相機網站上的聯絡表格與我們聯繫。
Leica Camera AG
產品支援服務 / 軟體支援服務
Am Leitz-Park 5
Leica Camera AG的顧客服務部門或Leica的地區代理維修服務部門（地址請參閱保證書），會負責您Leica裝備的相關保養及損壞之維修服務。
Leica Camera AG
顧客服務
Am Leitz–Park 5
非常感谢您购买本镜头和对我们的信任。为了能在今后的使用中获得更多的乐趣，请您仔细阅读本使用说明。
名称
1 镜头遮光罩
a 刻度点
2 正面接口
a 用于遮光罩的外卡环
b 用于遮光罩的刻度点
c 用于滤镜的内螺纹
3 对焦环
4 更换镜头的红色刻度按钮
5 一列接点
电气和电子设备的废弃处置
（适用于欧盟以及其它有独立回收系统的欧洲国家）
本设备包含电气和/或电子组件，因此不得弃置于一般的家庭垃圾内！而必须将本产品送至由地方政府设置的物资回收点。您不需要为此付费。若设备配有可更换蓄电池或者蓄电池，那么，在丢弃相机前就必须事先将这些配件取出，且在必要时按当地规定进行废弃处理。其他相关信息请向当地管理部门、垃圾处理站或经销商咨询。
技术参数
强光复消色差，短远焦镜头，带卓越的成像性能。
| 可配套使用的相机 | 所有带Leica L型卡环 ^1 的Leica相机 |
| 视角(对角、水平、垂直) | 对于Leica SL系统相机:大约32°、27°、18°,对于Leica TL系统相机:大约21°、18°、12°(对于小画幅,相当于大约115mm的焦距) |
| 光学结构 | |
| 镜片/组数量 | 11/9 |
| 非球面镜片 | 1 |
| 入射光孔的位置(无线聚焦时) | 36.1mm(在卡环平面之前的光射入方向) |
| 对焦 | |
| 设置 | 可选自动(自动对焦)或者手动,操作模式将在相机上进行设定 |
| 工作范围 | 0.5m - ∞ |
| 最小摄影面积/最大倍率 | 对于Leica SL系统相机:大约120x180mm / 1:5,对于Leica TL系统相机:大约79x118mm / 1:5 |
| 光圈 | |
| 设置/工作原理 | 电子控制的光圈,通过相机进行设置,同样也可以设定半值或三分之一值 |
| 最小值 | 22 |
| 卡环 | Leica L型卡环,带一列触点 |
| 滤镜接口/遮光罩 | 外卡环用于遮光罩(标配),内螺纹用于E67滤镜,滤镜接口不可旋转 |
| 表面处理 | 黑色,经过阳极氧化处理 |
| 尺寸和重量 | |
| 直至卡环支承的长度 | 大约 102/152mm(不包括/包括遮光罩) |
| 最大直径 | 大约 73/88mm(不包括/包括遮光罩) |
| 重量 | 大约 720/770g(不包括/包括遮光罩) |
在将相机和该款镜头组合使用时，不要仅仅握持在相机机身上，而应总是同时用手支承镜头。这减轻了相机卡环的压力。
LEICA SL镜头的构造
所有Leica SL镜头原则上均采用了相同的外观结构：在正面接口2上有一个外卡环2a用于遮光罩1，一个内螺纹2c用于滤镜，还有一个焦距调节环3和一个红色的刻度按钮4，用于更换镜头。
在卡环的突缘中有一列触点5，通过它可以实现相机和镜头之间的整体数据交换，包括自动对焦操作命令和光圈控制。
锐度调节
在自动对焦模式下，锐度的调节是通过相机自动完成的；在手动模式下，则是通过旋转对焦环3来加以实现的。在这里，对焦环的旋转速度决定了调节的速度。这样一来，您同样也可以针对性地开展精细设置，例如快速从微距转换为远距拍摄。更多的细节请参见相机说明书中对应的章节。
景深
由于Leica SL镜头不带光圈环，因而它也没有景深刻度。换言之，对于Leica SL镜头，您可在相机的盖板显示屏上读取景深的各个前后临界值以及所设定的焦距。
遮光罩
Leica APO-Summicron-SL 75 f/2 ASPH. 交付时随附有一个与其光路完美匹配的遮光罩 ^1 。由于采用了对称的卡口设计，因此，安装不仅十分的方便快速，而且还可以将其反过来安装，从而节省空间。在取下镜头盖的情况下，无论怎样安装，首先都必须确保遮光罩上的其中一个刻度点 ^1a 和镜头正面接口上的刻度点 ^2b 相互重合。在以这样的位置装上遮光罩之后，需要将其朝顺时针方向旋转大约 30^ ，直至卡扣到位，并且发出提示音为止。
如果要使用相机随时准备拍摄的话，那么，就应该保持遮光罩一直安装在相机上。一方面，它能有效地抵御会降低对比度的散射光；而另一方面，它还能避免正面的镜片受损或者受到污染，例如不小心留下的指纹。
滤镜
Leica APO-Summicron-SL 75 f/2 ASPH. 镜头可使用E67螺纹滤镜。相应的滤镜可从Leica公司获得（可用型号：参见Leica Camera AG主页）。
备件 订购编号
| 后盖 | 16064 |
| 前盖 | 16045 |
| 遮光罩 | 12302 |
| 软皮套 | 439-606.130-000 |
镜头保养建议
您只能用一支软毛刷清除镜头外围的灰尘，或者用干净、干燥、柔软的微纤维布擦掉灰尘。在去除污渍和指纹时，小心地使用这样的布从镜头中心向边缘以划圈的方式清洁。Leica Aquadura®涂层可以让您方便清洗镜头。为了尽可能延长镜头寿命和充分发回其性能，擦拭时，不要施加过大的压力。表面涂层虽然非常耐磨，但砂粒或者盐结晶却会造成其受损。
不应使用眼镜专用清洁布，因为它用化学材料进行了浸润，因而对镜片和表面涂层都有可能造成损伤。
决不允许使用含有溶剂或者含油的清洁剂。
每支镜头除了型号名称以外还有自己唯一的序列号。为了安全起见，请将该编号记录下来。
LEICA产品支持部
有关Leica产品的使用技术方面问题，Leica产品支持部可以书面、电话或者电子邮件的形式为您提供帮助。同样还为您提供购买咨询及说明书订购服务。您也可通过Leica Camera AG网站上的联系表格向我们提出问题。
Leica Camera AG
产品支持部 / 软件支持部
Am Leitz–Park 5
当您的Leica设备需要保养和维修时，Leica Camera AG的客户服务部门或当地的Leica维修部门将会竭诚为您服务（地址列表参见质量保证卡）。
Leica Camera AG
客户服务
Am Leitz–Park 5
APO-SUMMICRON-SL
1:2/75 ASPH.
order-# 11178
有毒有害物质和元素
