OBJECTIF HYRBIDE SL252 APO-SUMMICRO - Lente fotográfica FLER - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato OBJECTIF HYRBIDE SL252 APO-SUMMICRO FLER en formato PDF.
| Tipo de producto | Objetivo fotográfico |
| Marca | Fler |
| Modelo | OBJETIVO HYRBIDE SL252 APO-SUMMICRO |
| Focal | 75 mm |
| Apertura máxima | f/2 |
| Montura | Leica L (bayoneta) |
| Número de lentes / grupos | 11 / 9 |
| Superficies asféricas | 1 |
| Ángulo de campo (diagonal, para Leica SL) | 32° |
| Enfoque mínimo | 0,5 m |
| Escala máxima | 1:5 |
| Diafragma | Control electrónico, f/2 a f/22 |
| Filtro | E67 (rosca hembra) |
| Parasol | Bayoneta exterior, incluido |
| Longitud (sin/con parasol) | 102 mm / 152 mm |
| Diámetro máximo (sin/con parasol) | 73 mm / 88 mm |
| Peso (sin/con parasol) | 720 g / 770 g |
| Alimentación | Alimentado por la cámara a través de la bayoneta |
| Material del cuerpo | Metal, anodizado negro |
| Limpieza | Cepillo suave o paño de microfibra seco, movimientos circulares del centro hacia el borde |
| Piezas de repuesto disponibles | Parasol (ref. 12 302), tapa frontal (16 045), tapa trasera (16 064), funda blanda (439-606.130-000) |
| Garantía | Consulte la tarjeta de garantía incluida con el objetivo |
Preguntas frecuentes - OBJECTIF HYRBIDE SL252 APO-SUMMICRO FLER
Preguntas de los usuarios sobre OBJECTIF HYRBIDE SL252 APO-SUMMICRO FLER
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Lente fotográfica en formato PDF gratis! Encuentra tus instrucciones OBJECTIF HYRBIDE SL252 APO-SUMMICRO - FLER y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. OBJECTIF HYRBIDE SL252 APO-SUMMICRO de la marca FLER.

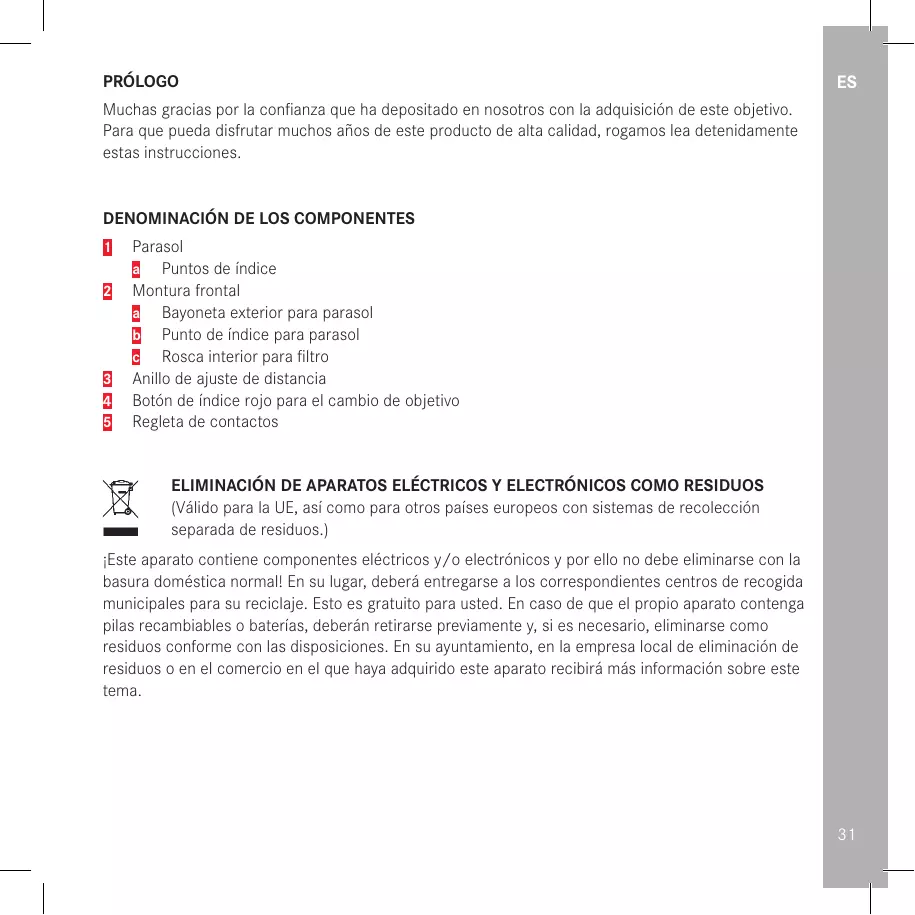

MANUAL DE USUARIO OBJECTIF HYRBIDE SL252 APO-SUMMICRO FLER
Muchas gracias por la confianza que ha depositado en nosotros con la adquisición de este objetivo. Para que pueda disfrutar muchos años de este producto de alta calidad, rogamos lea detenidamente estas instrucciones.
DENOMINACIÓN DE LOS COMPONENTES
1 Parasol
a Puntos de índice
2 Montura frontal
a Bayoneta exterior para parasol
b Punto de índice para parasol
Rosca interior para filtro
3 Anillo de ajuste de distancia
4 Botón de índice rojo para el cambio de objetivo
5 Regleta de contactos
ELIMINACIÓN DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS COMO RESIDUOS
(Válido para la UE, así como para otros países europeos con sistemas de recolección separada de residuos.)
¡Este aparato contiene componentes eléctricos y/o electrónicos y por ello no debe eliminarse con la basura doméstica normal! En su lugar, deberá entregarse a los correspondientes centros de recogida municipales para su reciclaje. Esto es gratuito para usted. En caso de que el propio aparato contenga pilas recambiables o baterías, deberán retirarse previamente y, si es necesario, eliminarse como residuos conforme con las disposiciones. En su ayuntamiento, en la empresa local de eliminación de residuos o en el comercio en el que haya adquirido este aparato recibirá más información sobre este tema.
DATOS TÉCNICOS
Objetivo apocromático de alta intensidad luminosa con distancia focal de un teleobjetivo ligero y un excepcional rendimiento de imagen
| Cámaras utilizables | Todas las cámaras con bayoneta L^1 de Leica |
| Ángulo de imagen(diagonal, horizontal, vertical) | Para el sistema Leica SL: aprox. 32°, 27°, 18°,para el sistema Leica TL: aprox. 21°, 18°, 12°(corresponde a aprox. 115 mm de distancia focal en pequeño formato) |
| Estructura óptica | |
| Número de lentes/grupos | 11/9 |
| Superficies esféricas | 1 |
| Situación pupila de entrada(en infinito) | 36,1 mm (en la dirección de incidencia de la luz delante de lasuperficie de apoyo de la bayoneta) |
| Ajuste de distancia | |
| Ajuste | Opcionalmente automático (enfoque automático) o manual, losmodos de funcionamiento se ajustan en la cámara |
| Zona de trabajo | 0,5 m - ∞ |
| Campo de objeto mínimo / Escalamáxima | Para el sistema Leica SL: aprox. 120 x 180 mm / 1:5,para el sistema Leica TL: aprox. 79 x 118 mm / 1:5 |
| Diafragma | |
| Ajuste / Modo de funcionamiento | Diafragma controlado electrónicamente, ajuste en la cámara; tambiénpueden ajustarse medios valores y tercios |
| Valor mínimo | 22 |
| Bayoneta | Bayoneta Leica L con regleta de contactos |
| Soporte de filtro / Parasol | Bayoneta exterior para parasol (en el volumen de suministro), rosca interior para filtro E67, montura de filtro no rotatoria |
| Versión de superficie | Negro anodizado |
| Dimensiones y peso | |
| Longitud hasta soporte de bayoneta | aprox. 102/152 mm (sin/con parasol) |
| Diámetro máximo | aprox. 73/88 mm (sin/con parasol) |
| Peso | aprox. 720/770 g (sin/con parasol) |
^1 Nunca sujete la combinación de una cámara y este objetivo solamente por el cuerpo de la cámara. Siempre apoye el objetivo también. Esto descarga la bayoneta de la cámara.
ESTRUCTURA DE LOS OBJETIVOS LEICA SL
En principio, todos los objetivos Leica SL muestran la misma estructura exterior: en la montura delantera 2 está dispuesta una bayoneta exterior 2a para el parasol 1 y una rosca interior 2c para filtro, un anillo de ajuste de distancia 3y un botón de índice rojo para el cambio de objetivo 4. En la brida de bayoneta hay una regleta de contactos 5, a través de la cual se lleva a cabo todo el intercambio de datos entre la cámara y el objetivo, incluyendo los comandos de control para el enfoque automático y el diafragma.
AJUSTE DE LA NITIDEZ
El ajuste de la nitidez en el modo de autofoco lo realiza automáticamente la cámara; el funcionamiento manual tiene lugar mediante giro del anillo de ajuste de distancias situado ^3 . La velocidad a la que gira el anillo determina la rapidez a la que cambia el ajuste. Esto le permitirá efectuar finos ajustes de forma igualmente rápida y precisa, tales como acercar y alejar la imagen. Para más detalles, consulte la sección correspondiente en el manual de la cámara.
PROFUNDIDAD DE CAMPO
Dado que los objetivos Leica SL no llevan anillo de diafragma, tampoco disponen de escala de profundidad de campo. En lugar de ello, con Leica SL los límites anteriores y posteriores de la profundidad de campo pueden leerse junto con la distancia ajustada en la pantalla del panel superior de la cámara.
PARASOL
El Leica APO-Summicron-SL 1:2/75 ASPH. se suministra con un parasol adaptado de forma óptima al trayecto de los rayos ópticos 1. Gracias a su bayoneta simétrica se puede colocar de forma rápida y sencilla, y también de forma invertida para guardarlo ocupando muy poco espacio. En ambos casos se coloca primero, con la tapa del objetivo retirada, de forma que uno de los puntos de índice del parasol 1a coincida exactamente con el punto de índice de la montura frontal del objetivo 2b. El parasol se coloca en esta orientación y se hace girar aprox. 30° en sentido horario hasta que encastre de forma audible y perceptible. Mientras la cámara se lleve y se utilice preparada para fotografiar, debe estar siempre puesto el parasol. Éste protege efectivamente contra la luz parásita reductora de contraste, y también contra daños y suciedad en la lente frontal, como p.ej. huellas dactilares.
FILTROS
Con el Leica APO-Summicron-SL 1:2/75 ASPH. se pueden emplear filtros enroscables E67. Leica ofrece filtros apropiados (modelos disponibles: ver la página web de Leica Camera AG).
PIEZAS DE RECAMBIO
N.° art.
Tapa posterior....16 064
Tapa frontal 16 045
Parasol 12 302
Estuche blando 439-606.130-000
CONSEJOS PARA EL CUIDADO DE SU OBJETIVO
El polvo depositado sobre las lentes exteriores se elimina exclusivamente con un pincel de cerdas suaves o con un paño de microfibra suave limpio y seco. Para eliminar manchas y huellas dactilares, la lente se limpia también con un paño similar, frotándola cuidadosamente con movimientos circulares desde el centro hacia el borde. El revestimiento de Aquadura ^® de la Leica permite su fácil limpieza. No ejerza mucha presión al frotar la suciedad intensa de la superficie de la lente a fin de conservar sus propiedades durante mucho tiempo. Aunque el tratamiento antirreflejos es muy resistente a los roces, puede resultar dañado por la arena o los cristales de sal.
No se deben utilizar toallitas especiales de limpieza de gafas, porque están impregnadas con sustancias químicas que pueden ser perjudiciales para los tipos de vidrio y los tratamientos utilizados. En ningún caso utilizar detergentes o disolventes que contengan aceite.
Cada objetivo está provisto de su número de serie "personal" además de la denominación del modelo. Por seguridad, anote este número en sus documentos.
LEICA PRODUCT SUPPORT
Si tiene preguntas de aplicación técnica sobre el programa Leica, diríjase al departamento de soporte del producto Leica, que le contestará por escrito, por teléfono o por correo electrónico. También le atenderá para asesorarle en la compra y para el pedido de instrucciones. Como alternativa, puede dirigirse también a nosotros por medio del formulario de contacto de la página principal de Leica Camera AG.
Leica Camera AG
Teléfono: +49(0)6441-2080-111 /-108
Telefax: +49(0)6441-2080-490
info@leica-camera.com /
software-support@leica-camera.com
LEICA CUSTOMER CARE
Para el mantenimiento de su equipo Leica, así como en caso de desperfectos o averías, está a su disposición la sección Customer Care de Leica Camera AG o el Servicio de reparaciones de una representación de Leica (lista de direcciones en la Tarjeta de Garantía).
Leica Camera AG
Customer Care
Am Leitz-Park 5
Teléfono: +49(0)6441-2080-189
Telefax: +49(0)6441-2080-339
customer.care@leica-camera.com
