| 제품 유형 | 사진 렌즈 |
| 브랜드 | Fler |
| 모델 | OBJECTIF HYRBIDE SL252 APO-SUMMICRO |
| 초점 거리 | 75 mm |
| 최대 조리개 | f/2 |
| 마운트 | Leica L (바요넷) |
| 렌즈 매수 / 그룹 | 11 / 9 |
| 비구면 표면 | 1 |
| 화각 (대각선, Leica SL 기준) | 32° |
| 최소 초점 거리 | 0.5 m |
| 최대 배율 | 1:5 |
| 조리개 | 전자 제어, f/2 ~ f/22 |
| 필터 | E67 (암나사) |
| 후드 | 외부 바요넷, 포함 |
| 길이 (후드 미포함/포함) | 102 mm / 152 mm |
| 최대 직경 (후드 미포함/포함) | 73 mm / 88 mm |
| 무게 (후드 미포함/포함) | 720 g / 770 g |
| 전원 | 카메라 바요넷을 통해 전원 공급 |
| 본체 재질 | 금속, 블랙 아노다이징 |
| 청소 | 부드러운 브러시 또는 마른 극세사 천으로 중앙에서 가장자리로 원을 그리며 닦으십시오. |
| 별매 부품 | 후드 (참조 12 302), 전면 캡 (16 045), 후면 캡 (16 064), 소프트 케이스 (439-606.130-000) |
| 보증 | 렌즈와 함께 제공된 보증서를 참조하십시오. |
자주 묻는 질문 - OBJECTIF HYRBIDE SL252 APO-SUMMICRO FLER
사용자 질문 OBJECTIF HYRBIDE SL252 APO-SUMMICRO FLER
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 카메라 렌즈 무료 PDF 형식! 매뉴얼 찾기 OBJECTIF HYRBIDE SL252 APO-SUMMICRO - FLER 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. OBJECTIF HYRBIDE SL252 APO-SUMMICRO 브랜드 FLER.
사용 설명서 OBJECTIF HYRBIDE SL252 APO-SUMMICRO FLER

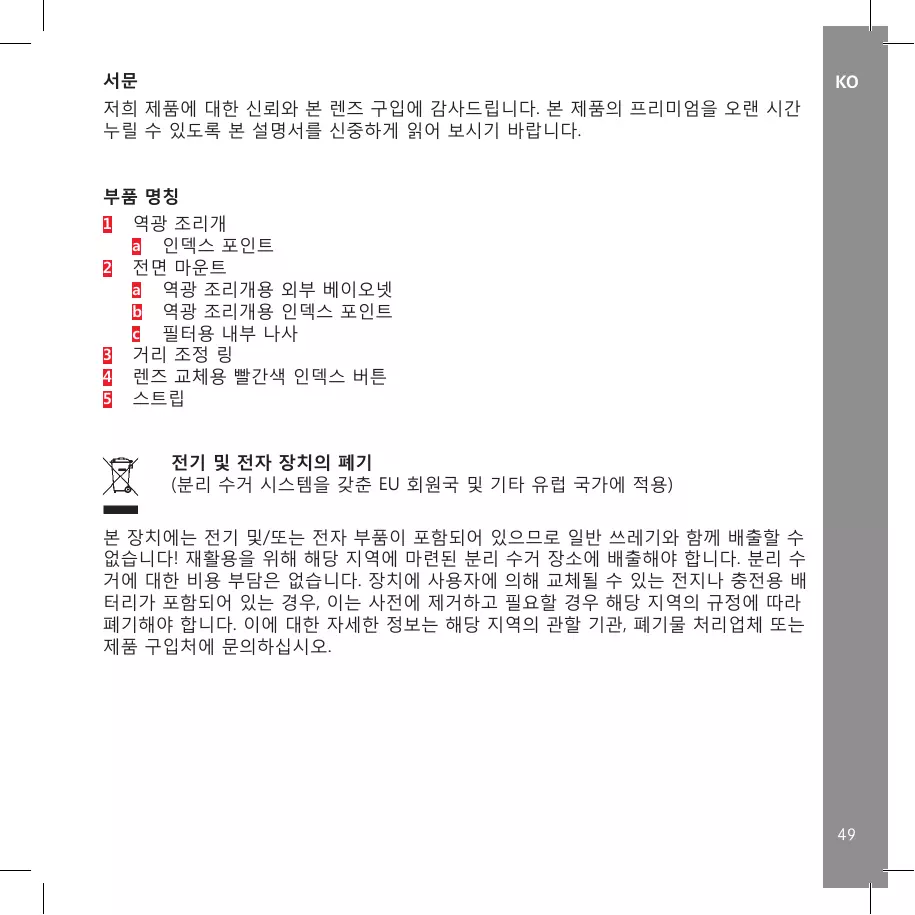

저희 제품에 대한 신뢰와 본 렌즈 구입에 감사드립니다. 본 제품의 프리미엄을 오랜 시간 누릴 수 있도록 본 설명서를 신중하게 읽어 보시기 바랍니다.
부품 명칭
1 역광 조리개
a 인덱스 포인트
2 전면 마운트
a 역광 조리개용 외부 베이오넷
b 역광 조리개용 인덱스 포인트
c 필터용 내부 나사
3 거리 조정 링
4 렌즈 교체용 빨간색 인덱스 버튼
5 스트립
전기 및 전자 장치의 폐기
(분리 수거 시스템을 갖춘 EU 회원국 및 기타 유럽 국가에 적용)
본 장치에는 전기 및/또는 전자 부품이 포함되어 있으므로 일반 쓰레기와 함께 배출할 수 없습니다! 재활용을 위해 해당 지역에 마련된 분리 수거 장소에 배출해야 합니다. 분리 수거에 대한 비용 부담은 없습니다. 장치에 사용자에 의해 교체될 수 있는 전지나 충전용 배터리가 포함되어 있는 경우, 이는 사전에 제거하고 필요할 경우 해당 지역의 규정에 따라 폐기해야 합니다. 이에 대한 자세한 정보는 해당 지역의 관할 기관, 폐기물 처리업체 또는 제품 구입처에 문의하십시오.
기술 제원
뛰어난 이미지 성능을 갖추고 망원 초점 거리가 짧은 아포크로매틱 대구경 렌즈
| 사용 가능한 카메라 | Leica L 베이오넷 ^1 을 구비한 모든 Leica 카메라 |
| 화각(대각선, 수평, 수직) | Leica SL 시스템용: 약 32°, 27°, 18°,Leica TL 시스템용: 약 21°, 18°, 12°(작은 사진의 경우 약 115 mm 의 초점거리에 해당) |
| 광학 구조 | |
| 렌즈/부재 수 | 11/9 |
| 비구면 표면 | 1 |
| 입사동의 위치(무제한 상태에서) | 35.4 mm(베이오넷 장착면 전방 광선 방향) |
| 거리 설정 | |
| 설정 | 자동 (자동 초점) 또는 수동 중 선택 가능, 작동 모드는 카메라에 설정됨 |
| 작업 범위 | 0.5 m - ∞ |
| 최소 피사체 범위 / 최대 배율 | Leica SL 시스템용: 약 120x180 /1:5,Leica TL 시스템용: 약 79x118mm/1:5 |
| 조리개 | |
| 설정 / 기능 | 전자 제어식 조리개, 카메라에 설정, 2분의 1 또는 3분의 1 값설정 가능 |
| 최소값 | 22 |
| 베이오넷 | 스트립을 구비한 Leica L 베이오넷 |
| 필터 흘더 / 역광 조리개 | 역광 조리개용 외부 베이오넷 (제공품 범위에 속함), E67-필터 용 내부 나사, 필터 흘더는 회전되지 않음 |
| 표면 처리 | 검은색 양극 산화 처리됨 |
| 크기 및 중량 | |
| 베이오넷 서포트까지의 길이 | 약 102/152 mm (역광 조리개 없음/있음) |
| 최대 직경 | 약 73/88 mm (역광 조리개 없음/있음) |
| 무게 | 약 720/770 g (역광 조리개 없음/있음) |
^1 카메라와 본 렌즈를 카메라 하우징에 고정한 채로 두지 마십시오. 렌즈는 항상 보호하여 주십시오. 이러한 조치는 카메라 베이오넷 하중을 완화시킵니다.
LEICA SL 렌즈 장착
모든 Leica SL 렌즈는 기본적으로 동일한 외부 구조를 가집니다: 2 전면 마운트에는 1 역광 조리개용 2a 외부 베이오넷, 2c 필터용 내부 나사, 3 거리 설정을 위한 조정 링, 4 렌즈 교체용 빨간색 인덱스 버튼이 있습니다.
베이오넷 플랜지 내부에는 5 스트립이 있으며, 이 스트립을 통해 자동 초점과 조리개 대한 제어 명령을 포함해 카메라와 렌즈간 모든 데이터 교환이 이루어집니다.
선명도 설정
선명도 설정은 자동 초점 모드에서는 카메라에 의해 자동으로 실행되고, 수동 모드에서는 3 거리 조정 링을 회전시킴으로써 실행됩니다. 조정 링 회전 속도는 설정 변경 속도를 결정합니다. 따라서 의도한 대로 미세 설정이 이루어질 수 있고, 또한 효율적으로 근거리 및 원거리 설정을 할 수 있습니다. 자세한 내용은 카메라 설명서의 해당 섹션을 참조하십시오.
피사계 심도
Leica SL 렌즈에서는 조리개 다이얼과 피사계 심도 눈금계를 지원하지 않습니다. Leica SL의 경우, 카메라의 커버 디스플레이에 나타난 거리 대신 설정된 거리와 함께 피사계 심도의 전면 및 후면의 각 제한선을 확인할 수 있습니다.
렌즈 후드
Leica APO-Summicron-SL 75 f/2 ASPH. 는 광 경로에 최적으로 맞추어진 역광 조리개 1를 제공합니다. 대칭적인 베이오넷 덕분에 신속하고 간편한 조작이 가능하고, 공간을 절약하는 보관을 위해 거꾸로도 놓을 수 있습니다. 두 경우 모두, 렌즈 덧개를 벗긴 상태에서, 역광 조리개 1a의 인덱스 포인트 중 하나가 정확히 렌즈 2b의 전면 마운트의 인덱스 포인트에 마주하도록 놓입니다. 이러한 정렬 상태에서 역광 조리개가 거꾸로 장착되고, 시계 방향으로 약 30도 회전된 상태에서 명확하게 장착되는 소리와 느낌이 들 때까지 삽입됩니다. 카메라가 촬영 준비되어 사용되는 동안, 역광 조리개는 거꾸로 장착된 채로 유지됩니다. 이는 대비값 감소 방지 등에 효과적인 영향을 줄 뿐만 아니라, 전면 렌즈의 손상이나 지문에 의한 오염 등으로부터 보호합니다.
필터
Leica APO-Summicron-SL 75 f/2 ASPH. 는 E67-볼트 필터를 사용할 수 있습니다. 적합한 필터는 Leica 에서 구입할 수 있습니다 (가용 모델: Leica Camera AG 의 홈페이지 참조).
대체 부품
주문 번호
뒷면 뒄개....16 064
앞면 덮개....16 045
역광 조리개 12 302
소프트 케이스....439-606.130-000
렌즈 관리 팀
외부 렌즈의 먼지는 부드러운 헤어 브러시 또는 깨끗하고 부드러운 마른 극세사 천으로 제거해야 합니다. 얼룩과 지문을 제거하려면 렌즈는 앞서 설명한 천으로 조심스럽게 중심에서 가장자리 쪽으로 원을 그리며 청소합니다. Leica 의 Aquadura®코팅은 청소를 더욱 용이하게 합니다. 장기간 사용을 위하여, 렌즈 표면이 오염되어 닞을 경우에도 과도한 압력을 가하지 마십시오. 높은 내구성에도 불구하고, 모래 또는 소금 결정에 의해 손상될 가능성이 있습니다.
안경 닭이용 천을 사용하지 마십시오. 이 천에는 화학 물질이 함유되어 있으므로 사용시 유리 제품 및 텐퍼링을 손상시킬 수 있습니다.
리무버 또는 오일성 클리닝 제품을 절대로 사용하지 마십시오.
각각의 렌즈는 모델명 외에도 "고유한" 일련 번호가 있습니다. 안전을 위해 이 번호를 따로 적어 두시기 바랍니다.
LEICA 제품 지원부
Leica 제품 지원부는 Leica 프로그램 사용 기술에 대한 질문에 서면, 전화 또는 이메일로 답변해 드립니다. 구매 및 설명서 주문에 관한 문의도 처리해 드립니다. Leica Camera AG 홈페이지에 있는 문의 양식을 사용하여 문의하셔도 됩니다.
Leica Camera AG
제품 지원부/소프트웨어 지원부
Am Leitz-Park 5
귀하의 Leica 장비 유지 보수나 장비 손상의 경우 Leica Camera AG 의 고객 서비스 센터 나 각국의 Leica 수리 서비스에 문의 하십시오 (대리점 주소 목록 보증서 참조).
Leica Camera AG
고객 서비스 센터
Am Leitz-Park 5
