Producttype	Afzuigkap
Merk	Whirlpool
Model	AKR038GBL
Gebruik	Afzuigversie (afvoer naar buiten) of recirculatieversie (met koolstoffilter)
Elektrische voeding	220–240 V ~ 50/60 Hz
Motortoerentallen	2 snelheden: laag en hoog
Verlichting	Geïntegreerde LED
Uitgestelde uitschakeling	Ja, 3 minuten na indrukken van de knop
Vetfilters	Metalen, wasbaar (minstens eenmaal per maand reinigen)
Koolstoffilters	Optioneel, elke 4 maanden vervangen
Minimale veiligheidsafstand	55 cm voor elektrisch fornuis, 70 cm voor gas of gemengd
Luchtafvoerdiameter	150 mm (schatting)
Afmetingen (B x D x H)	Ongeveer 90 cm x 50 cm x 10 cm (schatting)
Gewicht	Ongeveer 12 kg (schatting)
Geluidsniveau	Minder dan 60 dB(A) (schatting)
Onderhoud	Regelmatig oppervlakken reinigen met een vochtige doek; vetfilters maandelijks reinigen; koolstoffilters elke 4 maanden vervangen
Veiligheid	Aarding verplicht; niet gebruiken met open vuur; frituren in de gaten houden
Reserveonderdelen	Koolstoffilters (optioneel), LED-lampjes (vervanging door klantenservice)
Garantie	Fabrieksgarantie (zie voorwaarden)

Veelgestelde vragen - AKR038GBL WHIRLPOOL

Hoe installeer ik de afzuigkap AKR038GBL?

De installatie moet worden uitgevoerd door een gespecialiseerde technicus. Teken eerst een verticale lijn op de muur, plaats de boormal met inachtneming van de minimale afstand (55 cm voor elektrisch, 70 cm voor gas). Boor 4 gaten, steek pluggen en schroeven. Hang de afzuigkap aan de bevestigingsschroeven. Voor de afzuigversie sluit u een afvoerkanaal aan. Voor de recirculatieversie installeert u de koolstoffilters. Sluit de stroom aan en controleer de werking.

Wat is de minimale afstand tussen de afzuigkap en het fornuis?

De minimale afstand tussen de steun van kookgerei en het onderste deel van de afzuigkap is 55 cm voor elektrische fornuizen en 70 cm voor gas- of gemengde fornuizen. Volg ook de instructies in de handleiding van het fornuis als deze een grotere afstand voorschrijft.

Hoe reinig ik de vetfilters?

De metalen vetfilters moeten eenmaal per maand worden gereinigd. Open het afzuigpaneel, trek aan de hendel om het filter te verwijderen. Was het met de hand of in de vaatwasser op lage temperatuur met een kort programma. Droog het voordat u het weer plaatst door de stappen om te keren.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet elke 4 maanden worden vervangen. Om het te installeren, haalt u de stekker uit het stopcontact, opent u het afzuigpaneel, verwijdert u de vetfilters en plaatst u het koolstoffilter op het motorrooster door het met de klok mee te draaien om het te vergrendelen.

Hoe vervang ik de LED-lamp?

De verlichting maakt gebruik van geïntegreerde LED-technologie. Neem voor vervanging contact op met de erkende technische dienst van Whirlpool. Probeer niet zelf de lamp te vervangen, dit vereist specialistische ingrepen.

Waarom zuigt de afzuigkap niet goed?

Controleer eerst de geselecteerde afzuigsnelheid (verhoog deze indien nodig). Controleer vervolgens of de vetfilters verstopt zijn of dat de ventilatieopeningen geblokkeerd zijn. Zorg er ook voor dat het afvoerkanaal niet verstopt is en dat de koolstoffilters (indien gebruikt) niet verzadigd zijn.

Hoe gebruik ik de uitgestelde uitschakeling?

Druk licht op de knop voor uitgestelde uitschakeling terwijl de motor draait. Het indicatielampje gaat knipperen en de motor stopt na 3 minuten. Om de uitgestelde uitschakeling te annuleren, drukt u nogmaals op de knop.

Kan de afzuigkap in recirculatiemodus worden gebruikt?

Ja, de afzuigkap kan in recirculatieversie werken. In dit geval worden de dampen gefilterd door koolstoffilters (niet meegeleverd) en vervolgens terug de ruimte in geblazen. Zorg ervoor dat de koolstoffilters zijn geïnstalleerd en dat de lucht vrij kan circuleren.

Hoe stel ik de motortoerentallen in?

De afzuigkap heeft 2 snelheden. Gebruik de lage snelheidsknop voor normaal gebruik en de hoge snelheidsknop voor sterke damp- of rookontwikkeling. De aan/uit-knap schakelt het apparaat in of uit.

Wat te doen als de verlichting niet werkt?

Controleer eerst of de lamp goed is geïnstalleerd. Als het probleem aanhoudt, kan de LED-lamp defect zijn. Neem in dat geval contact op met de klantenservice van Whirlpool voor vervanging. Probeer niet zelf te repareren.

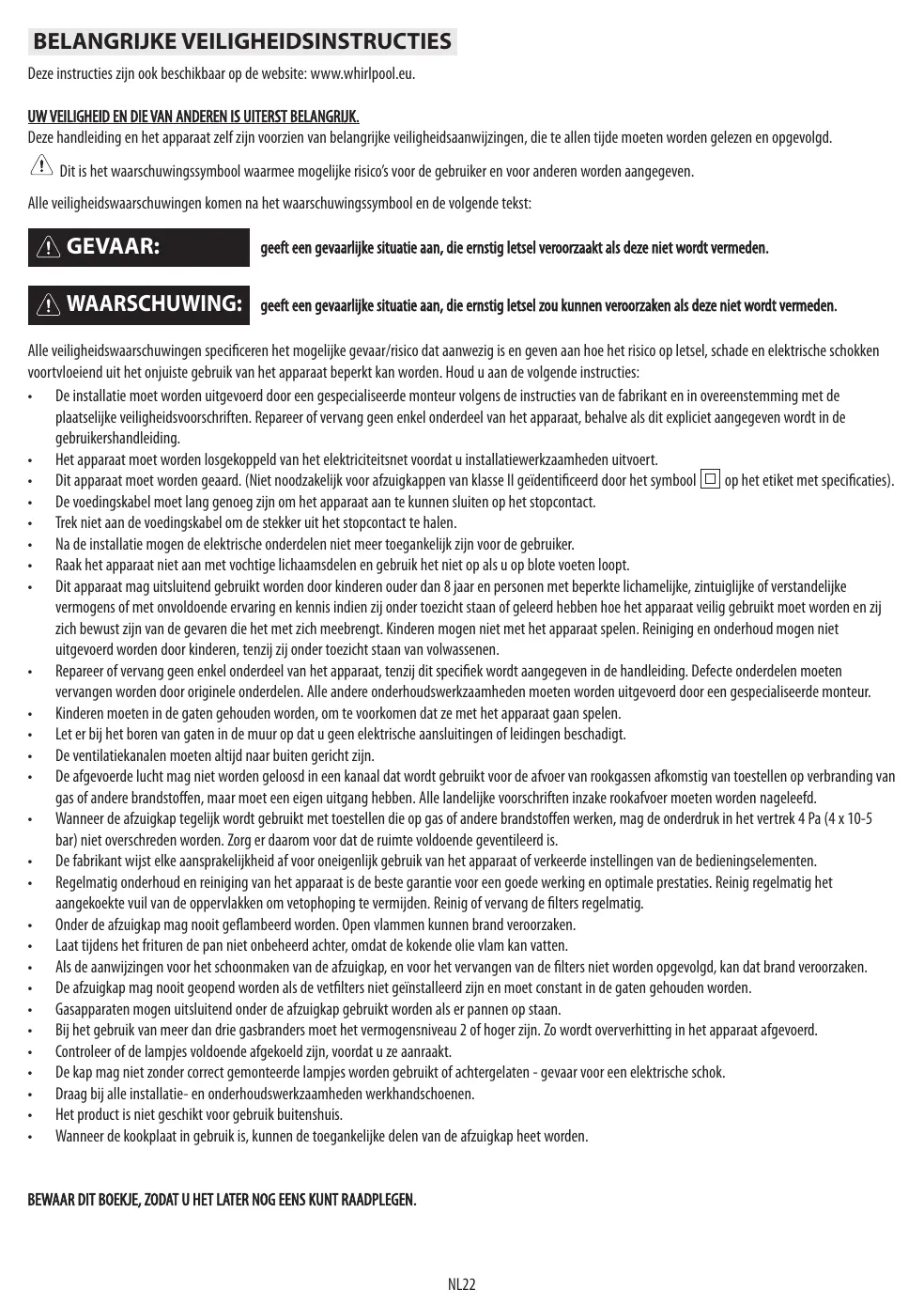

GEBRUIKSAANWIJZING AKR038GBL WHIRLPOOL

Deze instructies zijn ook beschikbaar op de website: www.whirlpool.eu.

UW VEILIGHEID EN DIE VAN ANDEREN IS UITERST BELANGRIJK.

Deze handleiding en het apparaat bevatten belangrijke veiligheidsaanwijzingen, die te allen tijde moeten worden gelezen en opgevolgd.

! Dit is het waarschuwingssymbool waarmee mogelijke risico's voor de gebruiker en voor anderen worden aangegeven.

Alle veiligheidswaarschuwingen komen na het waarschuwingssymbool en de volgende tekst:

GEVAAR:

geeft een gevaarlijke situatie aan, die ernstig letsel veroorzaakt als alles niet worden vermeden.

WAARSCHUWING:

geeft een gevaarlijke situatie aan, die ernstig letsel zou kunnen veroorzaken als deze niet worden vermeden.

Alle veiligheidswaarschuwingen specificeren het mogelijke gevaar/risico dat aanwezig is en geven aan hoe het risico op letsel, schade en elektrische schokken voortvloeiend uit het onjuiste gebruik van het apparaat beperkt kan worden. Houd u aan de volgende instructies:

• De installatie moet worden uitgevoerd door een gespecialiseerde monteur volgens de instructies van de fabrikant en in overeenstemming met de plaatselijke veiligheidsvoorschriften. Repareer of vervang geen enkel onderdeel van het apparaat, behalve als dit expliciet aangegeven wordt in de gebruikershandleiding.
• Het apparaat moet worden losgekoppeld van het elektriciteitsnet voordat u installatiewerkzaamheden uitvoert.
• Dit apparaat moet worden geaard. (Niet noodzakelijk voor afzuigkappen van klasse II geïdentificeerd door het symbool op het etiket met specificaties).
• De voedingskabel moet lang genoeg zijn om het apparaat aan te kunnen sluiten op het stopcontact. Trek niet aan de voedingskabel om de stekker uit het stopcontact te halen.
• Na de installatie mogen de elektrische onderdelen niet meer toegankelijk zijn voor de gebruiker.
• Raak het apparaat niet aan met vochtige lichaamsdelen en gebruik het niet op blote voeten.
• Dit apparaat mag uitsluitend worden gebruikt door kinderen ouder dan 8 jaar en personen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of met onvoldoende ervaring en kennis, indien zij onder toezicht staan of hebben geleerd hoe het apparaat veilig moet worden gebruikt en zich bewust zijn van de gevaren die het met zich meebrengt. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd, tenzij zij onder toezicht staan van volwassenen.
• Repareer of vervang geen enkel onderdeel van het apparaat, tenzij dit specifiek wordt aangegeven in de handleiding. Defecte onderdelen moeten worden vervangen door originele onderdelen. Alle andere onderhoudswerkzaamheden moeten worden uitgevoerd door een gespecialiseerde monteur.
• Kinderen moeten in de gaten worden gehouden, om te voorkomen dat ze met het apparaat gaan spelen.
• Let er bij het boren van gaten in de muur op dat u geen elektrische aansluitingen of leidingen beschadigt.
• De ventilatiekanalen moeten altijd naar buiten gericht zijn.
• De afgevoerde lucht mag niet worden geloosd in een kanaal dat wordt gebruikt voor de afvoer van rookgassen afkomstig van toestellen op verbranding van gas of andere brandstoffen, maar moet een eigen uitgang hebben. Alle landelijke voorschriften inzake rookafvoer moeten worden nageleefd.
• Wanneer de afzuigkap gelijktijdig wordt gebruikt met toestellen die op gas of andere brandstoffen werken, mag de onderdruk in het vertrek 4 Pa (4 x 10-5 bar) niet overschreden worden. Zorg ervoor dat de ruimte voldoende geventileerd is.
• De fabrikant wijst elke aansprakelijkheid af voor oneigenlijk gebruik van het apparaat of verkeerde instellingen van de bedieningselementen. Regelmatig onderhoud en reiniging van het apparaat is de beste garantie voor een goede werking en optimale prestaties. Reinig regelmatig het aangekoekte vuil van de oppervlakken om vetophoping te vermijden. Reinig of vervang de filters regelmatig.
• Onder de afzuigkap mag nooit geflambeerd worden. Open vlammen kunnen brand veroorzaken. Laat tijdens het frituren de pan niet onbeheerd achter, want de kokende olie kan vlam vatten.
• Als de aanwijzingen voor het schoonmaken van de afzuigkap en voor het vervangen van de filters niet worden opgevolgd, kan dat brand veroorzaken.
• De afzuigkap mag nooit worden geopend als de vetfilters niet zijn geïnstalleerd en moet constant in de gaten worden gehouden. Gasapparaten mogen uitsluitend onder de afzuigkap worden gebruikt als er pannen op staan. Bij het gebruik van meer dan drie gasbranders moet het vermogensniveau 2 of hoger zijn. Zo wordt oververhitting in het apparaat afgevoerd.
• Controleer of de lampjes voldoende zijn afgekoeld voordat u ze aanraakt.
• De kap mag niet zonder correct gemonteerde lampjes worden gebruikt of achtergelaten - gevaar voor een elektrische schok. Draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen.
• Het product is niet geschikt voor gebruik buitenshuis.
• Wanneer de kookplaat in gebruik is, kunnen de toegankelijke delen van de afzuigkap heet worden.

BEWAAR DIT BOEKJE, ZODAT U HET LATER NOG EENS KUNT RAADPLEGEN.

Verklaring van overeenstemming CE

• Dit apparaat is ontwikkeld, geproduceerd en in de handel gebracht in overeenstemming met:
• veiligheidsvoorschriften van de "Laagspanningsrichtlijn" 2006/95/EG (die de richtlijn 73/23/EEG en latere verordeningen vervangt);
• de vereisten voor ecologisch ontwerp van de Europese voorschriften nr. 65/2014 en nr. 66/2014 in overeenstemming met de Europese norm EN 61591
• de beschermingsvereisten van de Richtlijn "EMC" 2004/108/EC.

De elektrische veiligheid van het apparaat is alleen gegarandeerd wanneer het op de juiste wijze op een efficiënt werkende installatie is aangesloten, die volgens de wettelijke voorschriften is geaard.

Tips om energie te besparen

Schakel de afzuigkap in op de minimumsnelheid wanneer u met koken begint en laat hem nog enkele minuten na het beëindigen van het koken werken. - Verhoog de snelheid alleen in geval van grote hoeveelheden rook en damp en gebruik de hoogste snelheid (snelheden) alleen in extreme omstandigheden. - Vervang het/de koolstoffilter(s) wanneer dat nodig is om onaangename luchtjes efficiënt te laten afvoeren. - Maak de/het vetfilter(s) schoon wanneer dat nodig is om de efficiëntie van het vetfilter te behouden. - Gebruik voor de buizen van het afvoersysteem de maximale diameter zoals aangegeven in deze handleiding om de efficiëntie te optimaliseren en het lawaai te minimaliseren.

INSTALLATIE

Controleer het apparaat, nadat u het hebt uitgepakt, op eventuele transportschade. Neem in geval van problemen contact op met de dealer of de dichtstbijzijnde klantenservice. Om eventuele schade te voorkomen wordt geadviseerd om de oven pas vlak voor de installatie van de piepschuim bodem te halen.

VOORBEREIDING VOOR DE INSTALLATIE

WAARSCHUWING:

Dit is een zwaar product; de afzuigkap mag alleen door twee of meer personen worden opgetild en geïnstalleerd.

De minimumafstand tussen de pannen op de kookplaat en de onderkant van de afzuigkap mag niet minder dan 55 cm bedragen bij elektrische kookplaten en 70 cm voor kookplaten op gas of gemengde kookplaten. Controleer bovendien de afstanden die in de handleiding van de kookplaat zijn vermeld, voordat u de kap installeert. Indien de installatie-instructies van de kookplaat een grotere afstand voorschrijven, dan dient u zich daaraan te houden.

Controleer of de elektrische spanning die aangegeven staat op het typeplaatje van het apparaat overeenkomt met de voedingsspanning van uw woning. U kunt deze informatie vinden op de binnenkant van de kap, onder het vetfilter. Vervanging van de voedingskabel (type H05 VV-F 3 x 0,75 mm²) moet uitgevoerd worden door een erkend elektricien. Wend u tot een erkend servicecentrum. Indien de kap is voorzien van een stekker, dan moet deze na de installatie worden aangesloten op een toegankelijk stopcontact dat aan de geldende voorschriften voldoet. Als de kap geen stekker heeft (directe aansluiting op het elektriciteitsnet) of als de stekker zich niet op een toegankelijke plek bevindt, dient u een tweepolige schakelaar te installeren die aan de geldende voorschriften voldoet en die de volledige loskoppeling van het elektriciteitsnet in de overspanningscategorie II garandeert, in overeenstemming met de installatievoorschriften.

ALGEMENE AANBEVELINGEN

Vóór het gebruik

Verwijder de kartonnen beschermingen, transparante folie en stickers van de accessoires. Controleer het apparaat op eventuele transportschade.

Tijdens het gebruik

Zet geen zware dingen op het apparaat om beschadiging te voorkomen. Stel het apparaat niet bloot aan weersinvloeden.

MILIEUTIPS

Weggooien van de verpakking

Het verpakkingsmateriaal is 100% recyclebaar, zoals aangegeven wordt door het recyclingsymbool. De diverse onderdelen van de verpakking moeten niet bij het gewone huisvuil worden weggegooid, maar moeten worden afgevoerd volgens de plaatselijke voorschriften.

Afvalverwerking van het product

• Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2012/19/EU inzake Afgedankte Elektrische en Elektronische Apparatuur (AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijke schadelijke gevolgen voor het milieu en de gezondheid te voorkomen, die veroorzaakt zouden kunnen worden door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de begeleidende documentatie geeft aan dat dit apparaat niet als huishoudelijk afval behandeld mag worden, maar naar een speciaal verzamelpunt voor recycling van elektrische en elektronische apparatuur moet worden gebracht.

Afdanken van huishoudelijke apparaten

• Dit product is vervaardigd van recyclebare of herbruikbare materialen. Dank het apparaat af in overeenstemming met plaatselijke milieuvoorschriften voor afvalverwerking. Snij de voedingskabel door voordat u het apparaat afdankt. Voor meer informatie over behandeling, terugwinning en recycling van dit apparaat kunt u contact opnemen met uw plaatselijke instantie, de vuilnisophaaldienst of de winkel waar u dit product hebt gekocht.

OPSPOREN VAN STORINGEN

Het apparaat werkt niet:

• Controleer de hoofdstroomtoevoer en of het apparaat op de elektrische voeding is aangesloten. Schakel het apparaat UIT en weer in om te zien of de storing zich voor blijft doen.

Het afzuigvermogen van de kap is onvoldoende:

• Controleer de afzuigsnelheid en pas deze aan;
• Controleer of de filters schoon zijn.
• Controleer de ventilatieopeningen op eventuele verstoppingen.

De verlichting werkt niet:

• Controleer het lampje en vervang dit indien nodig.
• Controleer of het lampje correct gemonteerd is.

KLANTENSERVICE

Alvorens de Klantenservice in te schakelen:

1. Probeer het probleem zelf op te lossen aan de hand van de suggesties in de "Gids voor het oplossen van problemen".
2. Schakel het apparaat uit en weer in om te zien of de storing zich voor blijft doen.

Neem, als de storing zich na bovenvermelde suggesties voor blijft doen, contact op met de dichtstbijzijnde Klantenservice.

Geef daarbij altijd het volgende aan:

• Een korte omschrijving van de storing;
• Het exacte type en model van het apparaat;
• Het servicenummer (nummer na het woord "Service" op het typeplaatje), dat zich op de binnenkant van het apparaat bevindt. Het servicenummer is ook aangegeven in het garantieboekje; Uw volledige adres; Uw telefoonnummer.

SERVICE

0000 000 0000

Neem, indien reparaties noodzakelijk zijn, contact op met een erkende Klantenservice (om er zeker van te zijn dat er originele vervangingsonderdelen worden gebruikt en de reparatie correct wordt uitgevoerd).

REINIGING

WAARSCHUWING:

• Gebruik nooit stoomreinigers. Koppel het apparaat los van de netvoeding.

BELANGRIJK: gebruik geen bijtende of schurende reinigingsmiddelen. Als een dergelijk product per ongeluk in contact komt met het apparaat, verwijder het dan onmiddellijk met een vochtig doekje.

Reinig de oppervlakken met een vochtig doekje. Als de buitenkant zeer vuil is, voeg dan een paar druppels afwasmiddel toe aan het water. Afdrogen met een droge doek. BELANGRIJK: gebruik geen schuursponsjes, sponsjes van staalwol of metalen schrapers. Deze kunnen metertijd het emaillen oppervlak beschadigen. - Gebruik reinigingsmiddelen die speciaal bedoeld zijn voor afzuigkappen en volg de aanwijzingen van de fabrikant op. BELANGRIJK: reinig de filters minstens eenmaal per maand om olie- of vetresten te verwijderen.

WAARSCHUWING:

• Gebruik beschermende handschoenen. - Koppel het apparaat los van de netvoeding.

VETFILTERS

Het metalen vetfilter heeft een onbeperkte levensduur en moet eens per maand met de hand of in de afwasmachine (kort programma met lage temperatuur) gereinigd worden. Het kan gebeuren dat het vetfilter in de afwasmachine glans verliest en mat wordt, maar dit heeft geen nadelige invloed op het filtervermogen. Open het afzuigpaneel om het filter te verwijderen (naar boven klappen).

Opmerking: het paneel hoeft niet verwijderd te worden.

Trek aan de handgreep om het filter eruit te halen.

Voer bovenstaande handelingen in omgekeerde volgorde uit om het schoongemaakte en goed afgedroogde filter weer te monteren.

KOOLSTOFFILTER (alleen voor modellen met luchtcirculatie)

Houdt onaangename bereidingsluchtjes vast.

Vervang het koolstoffilter om de 4 maanden.

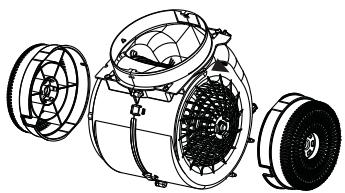

Plaatsen of vervangen van het koolstoffilter

1. Koppel de afzuigkap los van het elektriciteitsnet.
2. Open het paneel en verwijder het.
3. Verwijder de vetfilters.
4. Monteer aan elke kant een koolstoffilter, zodat beide roosters van de motorwaaier bedekt worden. Draai de filters rechtsom om ze aan de middelste pennen vast te maken.

Ga in omgekeerde volgorde te werk om ze te verwijderen.

Breng vetfilters en het afzuigpaneel weer aan.

VERVANGEN VAN DE LAMPJES

De afzuigkap is uitgerust met een verlichtingssysteem met led-technologie.

De led-lampjes zorgen voor een optimale verlichting, gaan tien keer langer mee dan gewone lampjes en zorgen voor 90% energiebesparing.

Neem contact op met de technische dienst als de leds vervangen moeten worden.

BIJGELEVERD MATERIAAL

Haal alle onderdelen uit de verpakkingen. Controleer of alle onderdelen aanwezig zijn.

• Kap geassembleerd met motor, lampjes en gemonteerde vetfilters (1 of 2 vetfilters, afhankelijk van het model). Aanwijzingen voor de montage en het gebruik 1 Montageschema
• 6 wandpluggen Ø 8 mm
• 6 bouten Ø 5x45
• 2 bouten Ø 3.5x7
• 2 ringen Ø 16x2 1 rooster voor luchtuittocht 1 beugel voor bevestiging schouw

INSTALLATIE - VOORBEREIDENDE MONTAGE-INSTRUCTIES

De afzuigkap is ontworpen om als "model met luchtafvoer naar buiten" of als "model met luchtcirculatie" geïnstalleerd en gebruikt te worden.

Model met luchtafvoer naar buiten

Damp en stoom worden naar buiten afgezogen door een (niet-bijgeleverde) afvoerpijp die op het verbindingsstuk van de luchtuittocht van de kap worden bevestigd.

Op basis van de aangeschafte afvoerpijp moet voor een goed bevestigingssysteem aan het verbindingsstuk van de luchtafvoer worden gezorgd.

BELANGRIJK: Als het/de koolstoffilter(s) al geïnstalleerd is/zijn, moet(en) dit/deze worden verwijderd.

Uitvoering met luchtcirculatie

De lucht wordt door het/de koolstoffilter(s) gefilterd en in de omliggende ruimte gerecirculeerd.

BELANGRIJK: Controleer of de recirculatie van de lucht goed verloopt.

Als de kap geen koolstoffilter(s) heeft, moet dit/moeten deze worden besteld; pas nadat het/de filter(s) is/zijn gemonteerd, mag de kap in gebruik worden genomen.

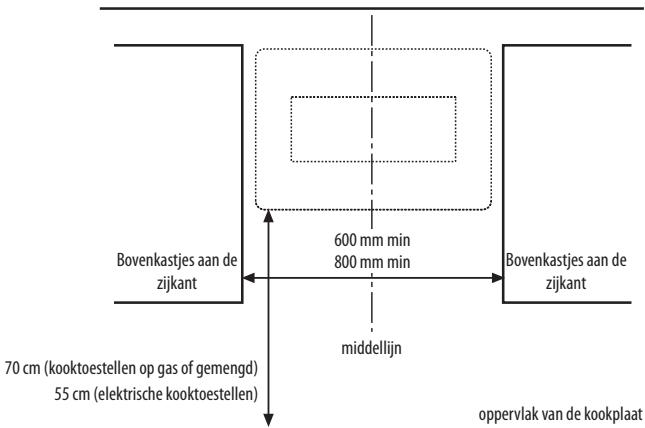

INSTALLATIE-AFMETINGEN

INSTALLATIE - MONTAGE-INSTRUCTIES

De genummerde instructies hieronder hebben betrekking op de tekeningen op de losse bladzijden van deze handleiding, waar u de nummers terugvindt.

BELANGRIJK: het product dat u bezit kan er iets anders uitzien dan zoals het is afgebeeld in deze handleiding, de aanwijzingen voor de installatie blijven echter hetzelfde.

Het koolstoffilter is NIET bijgeleverd en moet apart aangeschaft worden.

1. Teken een verticale middellijn af op de muur.
2. Plaats het boorschema tegen de muur (zet het vast met plakband): de verticale middellijn op het boorschema moet samenvallen met de middellijn die u op de muur hebt getekend.

Opmerking: de onderste rand van het boorschema moet overeenkomen met de onderste rand van de afzuigkap.

BELANGRIJK: de onderste rand van het boorschema moet op een minimale afstand van 55 cm zijn (bij elektrische kookplaten) of van 70 cm (bij kookplaten op gas).

3. Boor 4 gaten zoals op de afbeelding is aangegeven. 4. Verwijder het boorschema van de muur, steek de 2 pluggen en de 2 bouten in de muur, verzeker u ervan dat ze ongeveer 5 mm uitsteken; steek de derde en vierde plug in de gaten aan de onderkant. 5. Alleen voor uitvoering met afzuiging naar buiten: breng de steun voor de schouw aan op de muur tegen het plafond. Boor gaten en steek pluggen in de muur zoals aangegeven. Bevestig het steunprofiel. 6. Alleen voor uitvoering met afzuiging naar buiten - afvoer aan de achterkant: maak een gat in de achterwand om de uitlaatpijp doorheen te voeren. 7. Alleen voor uitvoering met afzuiging naar buiten - afvoer door het plafond: Boor een gat in het plafond om de afvoerpijp doorheen te voeren. 8. Bereid de aansluiting op de netvoeding voor. 9. Draai het voorpaneel omhoog. 10. Verwijder het vetfilter. 11. Alleen voor uitvoering met luchtcirculatie: installeer de koolstoffilter op de motor zoals aangegeven op de afbeelding. Draai de filters om ze aan de middelste pennen vast te maken. 12. Hang de kap aan de bevestigingsbouten met de daarvoor bedoelde openingen aan de achterkant.

Plaats de ringen en bouten in de onderste veiligheidsgaten.

Bevestig de kap aan de muur door de bevestigingsbouten vast te draaien.

13a. Alleen voor uitvoering met afzuiging naar buiten: Sluit de leiding voor de af te voeren rook aan op de luchtuitlaatopening van de kap. 13b. Alleen voor uitvoering met luchtcirculatie: installeer, op de opening voor de luchtafvoer van de kap, het kunststof rooster. 14. Alleen voor de uitvoering met afvoer naar buiten: de leiding is naar buiten gericht (afvoer aan de achterkant of afvoer naar het plafond). 15. Alleen voor de uitvoering met afzuiging naar buiten: Monteer de schouw op de daarvoor bedoelde plaats boven de kap over de afvoerpijp. Bevestig de bovenkant van de schouw, met 2 bouten, aan de montagebeugel.

Controleer of de afzuigkap goed werkt aan de hand van de paragraaf Beschrijving en gebruik van de afzuigkap.

a - Toets hoge snelheid motor

Hiermee kan omgeschakeld worden van lage snelheid naar hoge snelheid.

b - Toets lage snelheid motor

Hiermee wordt de lage snelheid van de motor geregeld.

c - Vermogenstoets

Hiermee wordt het vermogen in- of uitgeschakeld. Alle andere toetsen worden geregeld door de Vermogenstoets behalve de Verlichtingstoets.

d - Verlichtingstoets

Hiermee wordt de verlichting in- of uitgeschakeld.

e - Toets voor uitgestelde uitschakeling

Druk deze toets een klein stukje in terwijl de motor werkt, het lampje gaat knipperen, drie minuten later stopt de motor. Als de toets eenmaal wordt ingedrukt, terwijl het uitstel loopt, dan wordt de werking geannuleerd.

a

b

C

d

e
