AKR038GBL - Fläkt WHIRLPOOL - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Whirlpool
Modell	AKR038GBL
Användning	Utsugsversion (utblås utomhus) eller recirkulationsversion (med kolfilter)
Elanslutning	220–240 V ~ 50/60 Hz
Motorhastighetsnivåer	2 hastigheter: låg och hög
Belysning	Inbyggd LED
Fördröjd avstängning	Ja, 3 minuter efter knappaktivering
Fettfilter	Metall, tvättbara (rengör minst en gång i månaden)
Kolfilter	Valfria, byt ut var 4:e månad
Minsta säkerhetsavstånd	55 cm för elektrisk spis, 70 cm för gas eller kombi
Luftutloppsdiameter	150 mm (uppskattning)
Mått (B x D x H)	Cirka 90 cm x 50 cm x 10 cm (uppskattning)
Vikt	Cirka 12 kg (uppskattning)
Ljudnivå	Mindre än 60 dB(A) (uppskattning)
Underhåll	Rengör ytorna regelbundet med en fuktig trasa; rengör fettfiltren månatligen; byt kolfiltren var 4:e månad
Säkerhet	Jordning obligatorisk; använd inte med öppen låga; övervaka fritering
Reservdelar	Kolfilter (tillval), LED-lampor (byte av service)
Garanti	Tillverkarens garanti (se villkor)

Vanliga frågor - AKR038GBL WHIRLPOOL

Hur installerar man fläkten AKR038GBL?

Installationen måste utföras av en kvalificerad tekniker. Rita först en vertikal linje på väggen, placera borrmallen med hänsyn till minsta avstånd (55 cm för elektrisk spis, 70 cm för gas). Borra 4 hål, sätt i pluggar och skruvar. Häng fläkten på fästskruvarna. För utsugsversion, anslut en avluftningskanal. För recirkulationsversion, installera kolfiltren. Anslut strömmen och kontrollera funktionen.

Vilket minsta avstånd ska finnas mellan fläkten och spisen?

Minsta avstånd mellan kokkärlsstödet och fläktens underdel är 55 cm för elektriska spisar och 70 cm för gas- eller kombispisar. Följ även spisens bruksanvisning om den anger ett större avstånd.

Hur rengör man fettfiltren?

Metallfettfiltren måste rengöras en gång i månaden. Öppna insugningspanelen, dra ut handtaget för att ta bort filtret. Tvätta det för hand eller i diskmaskin på låg temperatur med kort program. Torka det innan du sätter tillbaka det i omvänd ordning.

När ska kolfiltret bytas?

Kolfiltret måste bytas var 4:e månad. För att installera det, koppla bort fläkten, öppna insugningspanelen, ta bort fettfiltren, placera sedan kolfiltret på motorskyddsgallret genom att vrida medurs för att låsa det.

Hur byter man LED-lampan?

Belysningen använder inbyggd LED-teknik. För byte, kontakta Whirlpools auktoriserade tekniska service. Försök inte byta lampan själv eftersom det kräver specifik åtgärd.

Varför suger fläkten dåligt?

Kontrollera först den valda sugstyrkan (öka vid behov). Kontrollera sedan om fettfiltren är smutsiga eller om ventilationsöppningarna är blockerade. Se också till att avluftningskanalen inte är igensatt och att kolfiltren (om de används) inte är mättade.

Hur använder man fördröjd avstängning?

Tryck lätt på knappen för fördröjd avstängning medan motorn är igång. Indikatorlampan börjar blinka och motorn stannar efter 3 minuter. För att avbryta den fördröjda avstängningen, tryck på knappen igen.

Kan fläkten användas i recirkulationsläge?

Ja, fläkten kan fungera i recirkulationsversion. I så fall filtreras ångorna genom kolfilter (medföljer inte) och återförs till rummet. Se till att installera kolfiltren och att luften cirkulerar fritt.

Hur ställer man in motorhastigheten?

Fläkten har 2 hastigheter. Använd knappen för låg hastighet för normal drift och knappen för hög hastighet för kraftig ång- eller rökutveckling. Strömbrytaren används för att slå på eller stänga av enheten.

Vad gör man om belysningen inte fungerar?

Kontrollera först om lampan sitter ordentligt. Om problemet kvarstår kan LED-lampan vara defekt. Kontakta i så fall Whirlpools kundtjänst för byte. Försök inte reparera själv.

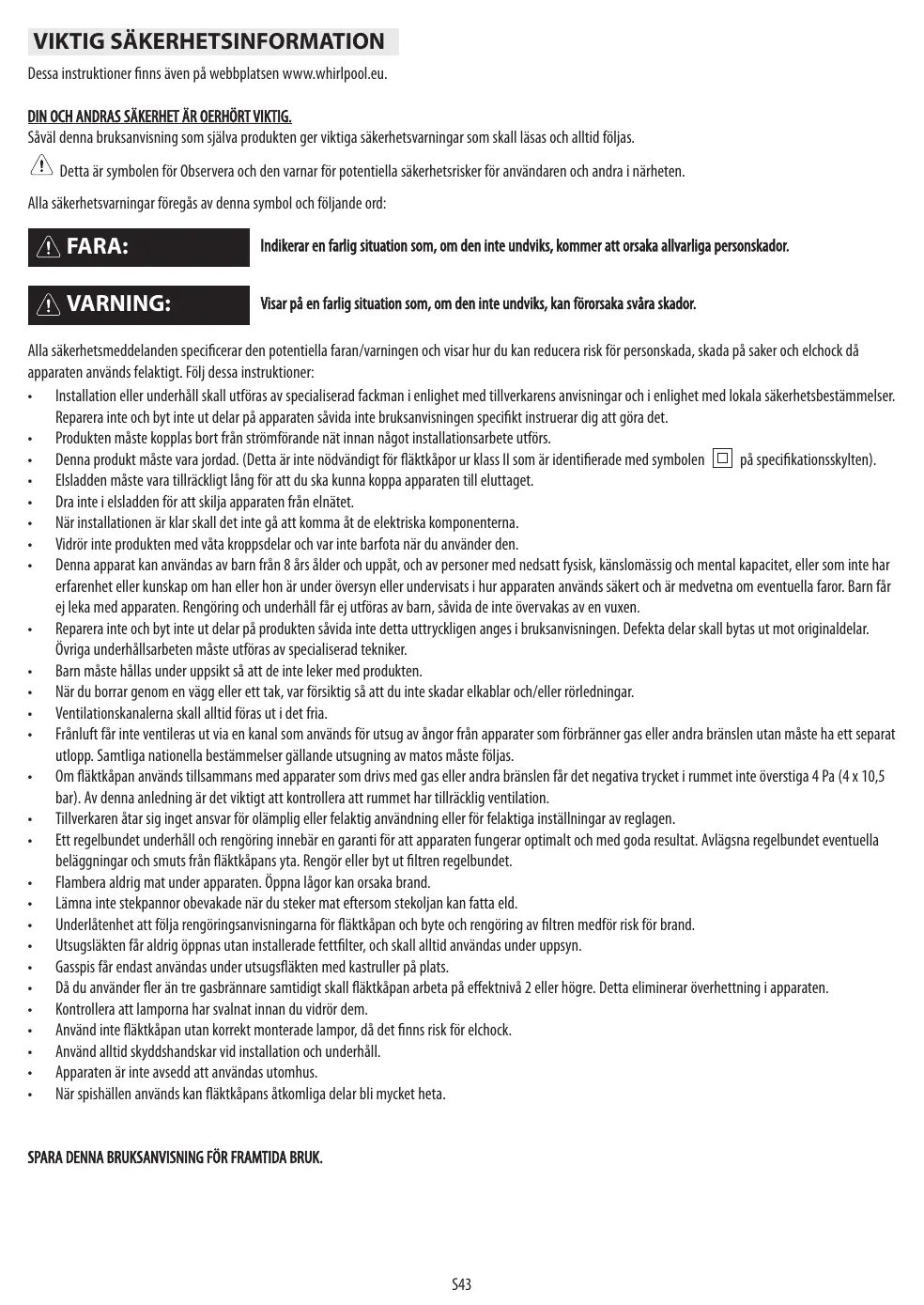

BRUKSANVISNING AKR038GBL WHIRLPOOL

Dessa instruktioner finns även på webbplatsen www.whirlpool.eu.

DIN OCH ANDRAS SÄKERHET ÄR OERHÖRT VIKTIG.

Spara bruksanvisningen som en självprodukt. Viktiga säkerhetsvarningar som ska läsas och alltid följas.

Detta är symbolen för Observera och den varnar för potentiella säkerhetsrisker för användaren och andra i närheten.

Alla säkerhetsvarningar föregås av denna symbol och följande ord:

FARA:

Indikerar en farlig situation som, om den inte undviks, kommer att orsaka allvarliga personskador.

VARNING:

Visar en farlig situation som, om den inte undviks, kan orsaka svåra skador.

Alla säkerhetsmeddelanden specificerar den potentiella faran/varningen och visar hur du kan reducera risk för personskada, skada på saker och elchock då apparaten används felaktigt. Följ dessa instruktioner:

Installation och underhåll ska utföras av fackman i enlighet med tillverkarens anvisningar och i enlighet med lokala säkerhetsbestämmelser. Reparera inte och byt inte ut delar på apparaten såvida inte bruksanvisningen specifikt instruerar dig att göra det. Produkten måste kopplas bort från strömförande nät innan något installationsarbete utförs. Denna produkt måste vara jordad. (Detta är inte nödvändigt för fläktkåpor ur klass II som är identifierade med symbolen på specifikationskylten). - Elsladden måste vara tillräckligt lång för att du ska kunna koppla apparaten till eluttaget. Dra inte i elsladden för att skilja apparaten från elnätet. När installationen är klar skall det inte gå att komma åt de elektriska komponenterna. Vidrör inte produkten med våta kroppsdelar och var inte barfota när du använder den. Denna apparat kan användas av barn från 8 år och upp, och av personer med nedsatt fysisk, sensorisk och mental förmåga, eller som inte har erfarenhet eller kunskap om hur den används, om de är under uppsikt eller har undervisats i hur apparaten används säkert och är medvetna om eventuella faror. Barn får ej leka med apparaten. Rengöring och underhåll får inte utföras av barn, såvida de inte övervakas av en vuxen. - Reparera inte och byt inte ut delar på produkten såvida inte detta uttryckligen anges i bruksanvisningen. Defekta delar skall bytas ut mot originaldelar. Övriga underhållsarbeten måste utföras av fackman. Barn måste hållas under uppsikt så att de inte leker med produkten. När du borrar genom en vägg eller tak, var försiktig så att du inte skadar elkablar och/eller rörledningar. - Ventilationskanalerna skall alltid föras ut i det fria. Frånluft får inte ventileras ut via en kanal som används för utsug av ångor från apparater som förbränner gas eller andra bränslen utan måste ha ett separat utlopp. Samtliga nationella bestämmelser gällande utsugning av matos måste följas. - Om fläktkåpan används tillsammans med apparater som drivs med gas eller andra bränslen får det negativa trycket i rummet inte överstiga 4 Pa (4 x 10,5 bar). Av denna anledning är det viktigt att kontrollera att rummet har tillräcklig ventilation. - Tillverkaren åtar sig inget ansvar för olämplig eller felaktig användning eller för felaktiga inställningar av reglagen. - Ett regelbundet underhåll och rengöring innebär en garanti för att apparaten fungerar optimalt och med goda resultat. Avlägsna regelbundet eventuella beläggningar och smuts från fläktkåpans yta. Rengör eller byt ut filtren regelbundet. Flambera aldrig mat under apparaten. Öppna lågor kan orsaka brand. Lämna inte stekpannan obevakad när du steker mat eftersom stekoljan kan fatta eld. Underlåtenhet att följa rengöringsanvisningarna för fläktkåpan och byte och rengöring av filtren medför risk för brand. - Utsugsfläkten får aldrig öppnas utan installerade fettfilter, och skall alltid användas under uppsikt. Gasspis får endast användas under utsugsfläkten med kastruller på plats. - Då du använder fler än tre gasbrännare samtidigt skall fläktkåpan arbeta på effekt 2 eller högre. Detta eliminerar överhettning i apparaten. - Kontrollera att lamporna har svalnat innan du vidrör dem. Använd inte fläktkåpan utan korrekt monterade lampor, då det finns risk för elchock. Använd alltid skyddshandskar vid installation och underhåll. - Apparaten är inte avsedd att användas utomhus. När spishällen används kan fläktkåpans åtkomliga delar bli mycket heta.

Förklaring om överensstämmelse

• Produkten är utformad, tillverkad och marknadsförd i enlighet med:
• Säkerhetskraven i "Lågspänningsdirektiv" 2006/95/EG (som ersätter 73/23/EEG och påföljande tillägg);
• Ekodesignkraven i de europeiska förordningarna nr. 65/2014 och 66/2014, i enlighet med europastandard EN 61591, -skyddskraven i EMC-direktivet 2004/108/EG. Produktens elektriska säkerhet kan endast garanteras när produkten är korrekt ansluten till ett godkänt jordningssystem.

Tips för energibesparing

• Slå på fläkten på minsta effekten då du börjar tillagningen och låt den gå ett par minuter efter att du är klar.
• Öka effekten endast om mycket matos framkallas, och använd endast boostereffekterna vid extrema tillfällen.
• Byt ut kolfiltren då nödvändigt, för att effektivt reducera matosodör.
• Rengör kolfiltren om nödvändigt, för att fettfiltereffekten skall vara effektiv.
• Använd den största möjliga diameter för utsugssystemets rör, så som visas i denna handbok, för att optimera effekten och reducera buller.

INSTALLATION

När produkten har packats upp, inspektera den avseende eventuella transportskador. Om du inte är säker, kontakta din Återförsäljare eller närmaste Kundservice. För att förebygga skador, lyft inte av produkten från basen av polystyrenskum förrän den skall installeras.

FÖRBEREDA INSTALLATIONEN

VARNING:

Denna produkt är tung och bör endast lyftas och installeras av minst två personer.

Det minsta avståndet mellan kokkärlets stöd som står på spisen och fläktkåpans underkant får inte vara mindre än 55 cm på elspisar och 70 cm på gasspisar eller blandade spisar. Kontrollera före installation även de minsta avstånden som anges i spisens bruksanvisning.

Om installationsanvisningarna för spisen anger ett större avstånd måste detta följas.

ELEKTRISK ANSLUTNING

Kontrollera att nätspänningen i ditt hem överensstämmer med produktens märkspänning som anges på typskylten.

Denna information finner du under fettfiltret på fläktkåpans insida.

Nätkabeln (typ H05 VV-F, 3 x 0,75 mm²) får endast bytas ut av en behörig elektriker. Kontakta en auktoriserad serviceverkstad.

Om fläktkåpan är försedd med en stickkontakt, anslut den till ett godkänt och lämpligt placerat eluttag när installationen är klar. Om den inte har en stickkontakt (direkt ledningsdragning till elnätet), eller om ett eluttag inte är tillgängligt, installera en standardiserad dubbelpolig strömbrytare som kan isolera fläktkåpan helt från elnätet i händelse av överspänningar av kategori III, enligt gällande bestämmelser för installation.

ALLMÄNNA RÅD

Före användning

Ta bort pappskydd, plastfilmer och etiketter från tillbehören. Inspektera produkten avseende eventuella transportskador.

Under användning

För att undvika skador, placera inga tunga föremål på produkten. Utsätt inte produkten för väder och vind.

MILJÖRÅD

Förpackningsmaterialet kan återvinnas till 100 %, vilket framgår av återvinningssymbolen. De olika delarna av förpackningsmaterialet måste därför kasseras på ett ansvarsfullt sätt enligt gällande lokala bestämmelser om avfallshantering.

Kassering av produkten

Denna produkt är märkt enligt EG-direktiv 2012/19/EG beträffande kassering av elektrisk och elektronisk utrustning (Waste Electrical and Electronic Equipment, WEEE). Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

• Symbolen på produkten och i medföljande dokumentation anger att produkten inte får kasseras som vanligt hushållsavfall utan måste lämnas in hos en lämplig uppsamlingsstation för återvinning av elektrisk och elektronisk utrustning.

Denna produkt är tillverkad av material som kan återanvändas eller återvinnas. Skrota produkten enligt de lokala bestämmelser som gäller för avfallshantering. Klipp av nätkabeln innan du kasserar produkten. För mer information om hantering, återvinning och återanvändning av hushållsapparater, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

FELSÖKNING

Produkten fungerar inte:

• Kontrollera att strömmen är påslagen och att apparaten är kopplad till nätet. Stäng av och slå på apparaten igen, för att se om felet kvarstår.

Fläktens sugnivå är för låg:

• Kontrollera sughastigheten och justera efter behov.
• Kontrollera om filtren är rena.
• Kontrollera om det finns blockering i luftledningsrören.

Belysningen fungerar inte:

• Kontrollera glödlampan och byt den om nödvändigt.
• Kontrollera att glödlampan har satts in korrekt.

KUNDSERVICE

Innan du ringer Kundservice:

1. Försök att lösa problemet på egen hand enligt anvisningarna i punkterna i kapitlet "Felsökning".
2. Stäng av apparaten och slå på den igen för att se om felet kvarstår.

Om problemet kvarstår efter dessa kontroller bör du kontakta närmaste kundservice.

Lämna alltid följande uppgifter:

En kort beskrivning av felet. - Exakt typ och modell av apparat. Servicenumret (denna kod finns efter ordet "Service" på typskylten som finns inuti apparaten). Servicenumret finns även i garantihäftet. Din adress. Ditt telefonnummer.

SERVICE

0000 000 00000

Om reparation krävs, kontakta en auktoriserad serviceverkstad (för att garantera att originalreservdelar används och att reparationen utförs korrekt).

RENGÖRING

VARNING:

• Använd aldrig ångtvättar för att rengöra produkten.
• Koppla loss produkten från elnätet.

VIKTIGT: Använd inte frätande eller slipande rengöringsmedel. Om sådant rengöringsmedel av misstag kommer i kontakt med produkten, torka omedelbart upp fläcken med en fuktig trasa.

• Rengör ytorna med en fuktig trasa. Om de är mycket smutsiga kan du tillsätta några droppar diskmedel i vattnet. Eftertorka med en torr trasa. VIKTIGT: Använd inte svampar med slipeffekt, metallskrapor eller stålull. De kan med tiden fördärva produktens emaljerade yta.
• Använd rengöringsprodukter som är speciellt avsedda för produkten och följ tillverkarens instruktioner. VIKTIGT: Rengör filtret minst en gång i månaden för att ta bort eventuella rester av olja eller fett.

VARNING:

• Använd skyddshandskar. - Koppla loss fläktkåpan från elnätet.

FETTFILTER

Fettfiltret i metall har en obegränsad hållbarhet och bör rengöras en gång i månaden. Filtret kan rengöras för hand eller i diskmaskin med ett kort program och låg temperatur. Fettfiltret kan missfärgas när det maskindiskas, men filtreringseffekten påverkas inte på något sätt. Öppna utsugningspanelen (vrid uppåt).

Anmärkning: Panelen behöver inte tas bort.

Dra i handtaget för att ta ut filtret.

Diska filtret och låt det torka. Följ sedan anvisningarna i omvänd ordning och gör på motsatt sätt för att sätta tillbaka filtret.

KOLFILTER (endast filterfläkt)

Absorberar obehaglig lukt från matlagningen.

Kolfiltret måste bytas var 4:e månad.

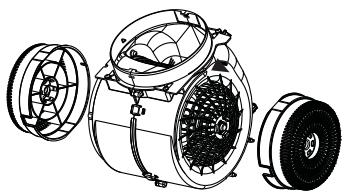

Montering eller byte av kolfilter

1. Koppla bort fläkten från elnätet.
2. Öppna utsugningspanelen och ta bort den.
3. Ta ut fettfiltren.
4. Sätt ett kolfilter på varje sida, täck över båda skyddsgallren på motorns skovelblad. Vrid filtren medurs för att fästa dem vid mittstiften.

Följ anvisningarna i omvänd ordning för att ta bort filtren.

Sätt tillbaka fettfilter och utsugningspanel.

ATT BYTA LAMPOR

Fläktkåpans belysningssystem är baserat på lysteknik.

Lysdioderna ger bästa möjliga belysning, med en brukstid som är upp till tio gånger längre än traditionella glödlampor, men med 90% mindre energiförbrukning.

För utbyte, kontakta Teknisk service.

Ta ut alla delar ur paketen. Kontrollera att alla delar finns med.

• Monterad fläktkåpa med motor, lampor och fettfilter installerade (1 eller 2 fettfilter, beroende på modell).
• Monterings- och användaranvisningar
• 1 monteringsmall
• 6 väggpluggar 0.8 mm
• 6 skruvar 0.5 × 45 2 skruvar 03,5x7 2 brickor 016x2 1 utsläppsluftgaller 1 skorstensfäste, fixering

INSTALLATION - PRELIMINÄRA MONTERINGSANVISNINGAR

Fläktkåpan är utformad för att fungera i en av dess två versioner: "Utsugningsfläkt" och "Filterfläkt".

Utsugningsfläkt

Angor och matos sugs ut och leds ut med hjälp av ett utloppsrör (medföljer ej) som fästs vid fläktens kopplingsring.

Använd ett fästsystem som passar det använda utloppsröret och fäst det vid kopplingsringen.

VIKTIGT: Om kolfilter redan är installerade ska detta/dessa avlägsnas.

Filterfläkt

Luften filtreras när den passerar genom ett eller flera kolfilter och leds tillbaka till rummet.

VIKTIGT: Kontrollera att luftcirkulationen inte hindras.

Om fläktkåpan inte är försedd med kolfilter måste ett sådant/sådana beställas och monteras innan fläktkåpan tas i bruk.

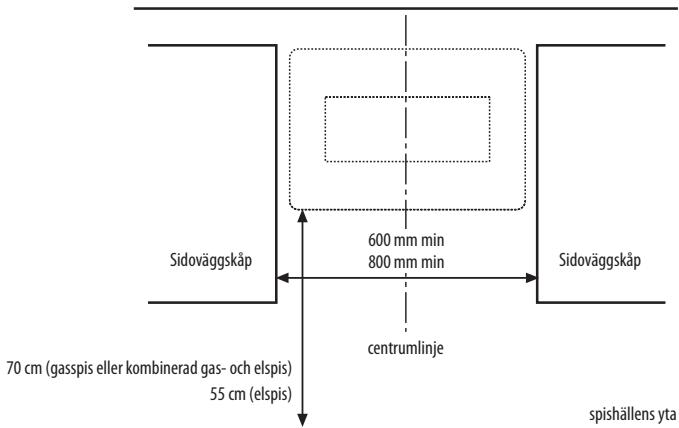

MONTERINGSDIMENSIONER

INSTALLATION - MONTERINGSANVISNINGAR

De numrerade instruktionerna nedan hänvisar till bilden med sifferreferenser som du hittar på den sista sidan i denna manual.

VIKTIGT: Den produkt som du har kan se något annorlunda ut än vad som visas i denna handbok, men installationsanvisningarna är oförändrade.

Kolfiltret ingår INTE, utan måste köpas separat

1. Dra en vertikal mittlinje på väggen.
2. Placera borrschemat på väggen (fäst upp det med tejp): borrschemats vertikala mittlinje måste sammanfalla med mittlinjen som du ritat på väggen.

Anmärkning: Dessutom ska borrschemats underkant sammanfalla med fläktkåpans underkant.

VIKTIG: Borrschemats nedre marginal måste ha ett minimiavstånd på 55 cm (vid elspisar) eller 70 cm (vid gasspisar).

1. Borra 4 hål såsom angivet på ritningen.
2. Avlägsna borrschemat från väggen, sätt i de 2 pluggarna och de 2 skruvarna i hålen - se till att de sticker ut cirka 5 mm, och sätt sedan in den tredje och fjärde pluggen i bottenhålen.
3. Endast för versionen med kanal: sätt fast skorstensfästets stöd i väggen, mot taket. Borra och för in väggpluggar enligt anvisningarna. Fixera fästet.
4. Endast för versionen med kanal - utsläpp bak: gör ett hål i den bakre väggen där utsläppsröret ska passera.
5. Endast för versionen med kanal - utsläpp i taket: Borra ett hål i taket där utsläppsröret ska passera.
6. Gör klart kopplingen till strömförande elnät.
7. Vrid frontpanelen uppåt.
8. Ta ut fettfiltret.
9. Endast versionen med cirkulation: Montera kolfiltren på motorn, som på bilden. Vrid på filtren för att låsa fast dem vid mittstiften.
10. Haka i fläktkåpan i fixeringsskruvarna genom lämpliga hål baktill.

För in brickor och skruvar i de nedre säkerhetshålen.

Fixera fläktkåpan i väggen genom att dra åt de två fixeringsskruvarna mer.

13a. Endast versionen med kanal: Anslut slangen till utsläpp för ångor och matos, till luftutloppshålet i fläktkåpan. 13b. Endast för versionen med cirkulation: Montera plastgallret, på luftutloppshålet i fläktkåpan. 14. Endast versionen med kanal: röret leds ut (bakre utsläpp eller utlopp mot taket). 15. Endast för versionen med kanal: För in skorstenen på den särskilda platsen ovanför fläktkåpan för att täcka utsläppsröret. Fixera den övre skorstenen, genom 2 skruvar, till monteringsfästet.

Kontrollera att fläktkåpan fungerar. Se kapitlet om beskrivning och användning av fläkten.

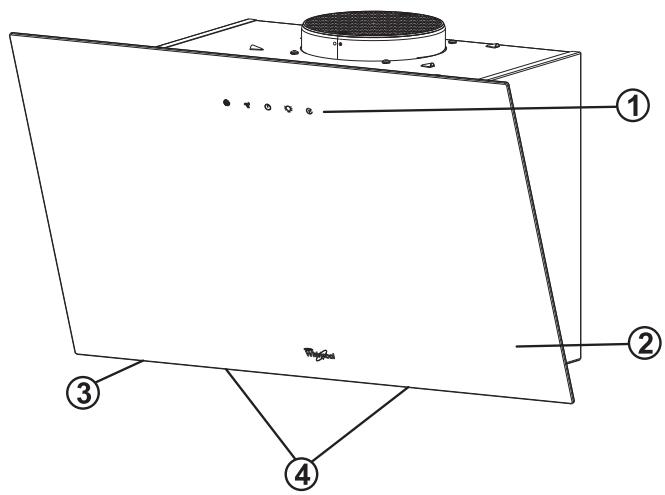

1. Kontrollpanel.
2. Utsugningspanel.
3. Fettfilter.
4. Lysiodlampor.

Kontrollpanel

Den kan växla från lågvarv till högvarv.

b - Knapp för låg motorvarv

Den kontrollerar motorns låga varvtal.

c - Strömbrytarknapp

Den slår på och stänger av strömmen. Alla övriga knappar kontrolleras av strömbrytarknappen, utom knappen för belysning.

d - Knapp för belysning

Den tänder och släcker belysningen.

e - Knapp för fördröjd avstängning

Tryck lätt på denna knapp när motorn är igång. Då börjar kontrollampan blinka och motorn stängs av efter tre minuter. I detta fördröjda tillstånd avbryts användning när du trycker en gång på knappen.

a

b

C

d

e
