| Tipo di prodotto | Cappa aspirante |
| Marca | Whirlpool |
| Modello | AKR038GBL |
| Utilizzo | Versione aspirazione (estrazione verso l'esterno) o versione ricircolo (con filtro a carbone) |
| Alimentazione elettrica | 220–240 V ~ 50/60 Hz |
| Livelli di velocità motore | 2 velocità: bassa e alta |
| Illuminazione | LED integrata |
| Spegnimento ritardato | Sì, 3 minuti dopo l'attivazione del pulsante |
| Filtri antigrasso | Metallici, lavabili (da pulire almeno una volta al mese) |
| Filtri a carbone | Opzionali, da sostituire ogni 4 mesi |
| Distanza minima di sicurezza | 55 cm per piano cottura elettrico, 70 cm per gas o misto |
| Diametro uscita aria | 150 mm (stima) |
| Dimensioni (L x P x A) | Circa 90 cm x 50 cm x 10 cm (stima) |
| Peso | Circa 12 kg (stima) |
| Livello sonoro | Inferiore a 60 dB(A) (stima) |
| Manutenzione | Pulire regolarmente le superfici con un panno umido; pulire i filtri antigrasso mensilmente; sostituire i filtri a carbone ogni 4 mesi |
| Sicurezza | Messa a terra obbligatoria; non utilizzare con fiamme libere; sorvegliare le fritture |
| Ricambi | Filtri a carbone (opzionali), lampadine LED (sostituzione da parte del servizio assistenza) |
| Garanzia | Garanzia del costruttore (vedere condizioni) |
Domande frequenti - AKR038GBL WHIRLPOOL
Domande degli utenti su AKR038GBL WHIRLPOOL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale AKR038GBL - WHIRLPOOL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AKR038GBL del marchio WHIRLPOOL.

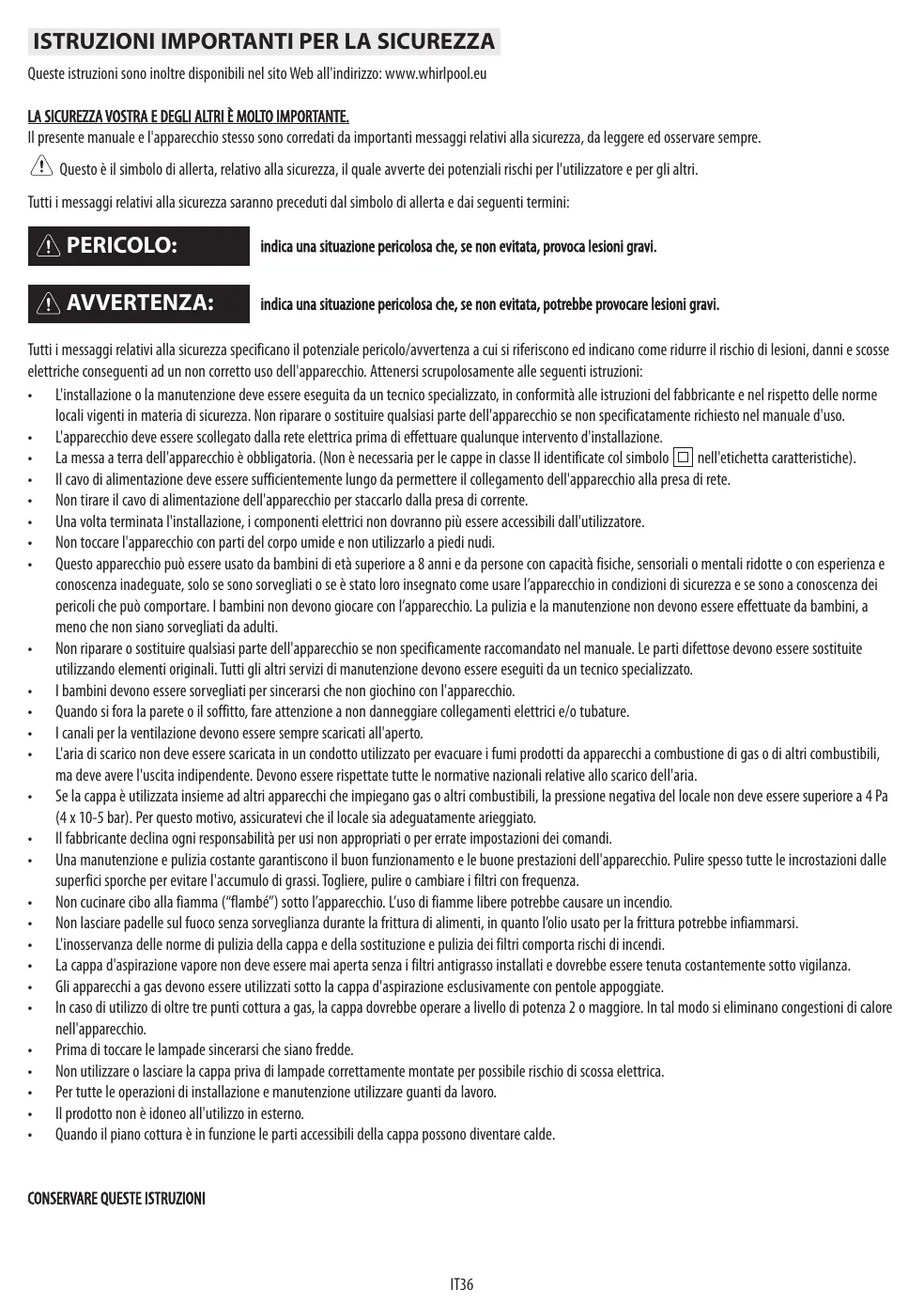

MANUALE UTENTE AKR038GBL WHIRLPOOL
Queste istruzioni sono inoltre disponibili nel site Web all'indirizzo: www.whirlpool.eu
LA SICUREZZA VOESTRA E DEGLI ALTRI E MOLTO IMPORTANTE.
Il presente manuale e l'apparecchio stesso sono corredati da importanti messaggi relativi alla sicurezza, da leggere ed osservare sempre.
Questo è il significato allerta, relativo alla sicurezza, il quale avverte dei potenziali rischi per l'utilizzatore e per gli altri.
Tutti i messaggi relativi alla sicurezza saranno preceduti dal symbolo di alerta e dai seguenti termini:
PERICOLO:
indica una situazione pericolosa che, se non evitata, provoca lesioni gravi.
AVVERTENZA:
indica una situazione pericolosa che, se non evitata, potrebbe provocare lesioni gravi.
Tutti i messaggi relativi alla sicurezza specificano il potenziale pericolo/avvertenza a cui si riferiscono ed indicano come ridurre il rischio di lesioni, danni e scosse elettriche seguenti ad un non corretto uso dell'apparechio. Attenersi scrupolosamente alle seguenti istruzioni:
L'installation o la manutenzione deve essere eseguita da un technician specializzato, in conformità alle istruzioni del fabbricante e nel rispetto delle norme locali vigenti in materia di sicurezza. Non riparare o sostituire qualsiasi parte dell'apparecchio se non specificamente richiesto nel manuale d'uso.
L'apparechio deve essere scollegato alla rete elettrica prima di effettuare qualunque intervento d'installazione.
La messa a terra dell'apparechio e obbligatoria. (Non è necessaria per le cappe in classe II identificare col significolo nell'etichetta caratteristiche).
Il cavo di alimentazione deve essere sufficientemente lungo da permettere il collegamento dell'apparecchio alla presa di rete.
Non tirare il cavo di alimentazione dell'apparecchio per stacco lalla presa di corrente.
- Una volta terminata l'installazione, i componenti elettrici non dovranno più essere accesibili dall'utilizzatore.
Non toccare l'apparecchio con parti del corpo umide e non utilizzato a piedi nudi.
- Questo apparecchio può essere usato da bambini di età superiore a 8 anni e da persone con capacité fisiche, sensoriali o mentali ridotte o con esperienza e consozenza inadequate, solo se sono sorvegliati o se è stato loro insegnato come usare l'apparechio in condizioni di sicurezza e se sono a conoscenza dei pericoli checouldo comportare. I bambini non devono giocare con l'apparechio. La pulizia e la manutenzione non devono essere effettuate da bambini, a meno che non siano sorvegliati da adulti.
Non riparare o sostituire qualsiasi parte dell'apparecchio se non specificamente raccomandato nel manuale. Le parti difettose devono essere sostuite utilizzando elementi originali. Tutti gli altri servizi di manutenzione devono essere eseguita da un technician specializzato.
I bambini devono essere sorvegliati per sincerarsi che non giochino con l'apparecchio.
- Quando si fora la parete o il soffitto, fare attenzione a non danneggiare collegamenti elettrici e/o tubature.
I canali per la ventilazione devono essere sempre scaricati all'aperto.
L'aria di scarico non delve essere scaricata in un condotto utilizzato per evacuire i fumi prodotti da apparecchi a combustione di gas o di altri combustibili, ma delve ave l'uscita independente. Devono essere rispetto delle normative nazionali relative allo scarico dell'aria.
Se la cappa è utilizzata insieme ad altri apparecchi che impiegano gas o altri combustibili, la pressione negativa del locale non deve essere superiore a 4 Pa (4 x 10-5 bar). Per quello dato, assicuratevi che il locale sia adeguamente arieggiato.
Il fabricante declina ogni responsabilità per usi non appropriati o per errate impostazioni dei comandi.
- Una manutenzione e pulizia costante garantisco il buon funzionamento e le buone prestazioni dell'apparecchio. Pulire spesso tutte le incrostazioni dalle superfici sporche per evitare l'accumulo di grassi. Togliere, pulire o cambiare i filtri con frequenza.
Non cucinare cibo alla fiamma ("flambre") sotto l'apparecchio. L'uso di fiamme libre potrebbe causare un incendio.
Non lasciare padelle sul fuco重点领域 sorguelianza durante la frittura di alimenti, in quanto l'olio usato per la frittura potrebbe infiammarsi.
L'inossvanza delle norme di pulizia della cappa e della sostuzione e pulizia dei filtri comporta rischi di incendi.
La cappa d'aspirazione vapore non delve essere mai aperta alla i filtri antigrasso installati e dovrebbe essere tenuta costamente molto vigilanza.
Gli apparecchi a gas devono essere utilizzati在整个 cappa d'aspirazione esclusivamente con pentole appoggiate.
In caso di utilizzo di altre tre puniti cottura a gas, la cappa dovrebbe operare a livello di potenza 2 o maggiore. In tal modo si eliminano congestioni di calore nell'apparecchio.
- Prima di toccare le lampade sincerari che siano frede.
Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.
Il prodotto non è idoneo all'utilizzo in esterno.
- Quando il piano cottura è in funzione le parti accessibili della cappa posso sono diventare calde.
Dichiarazione di conformità C E
- Questo appearecchio è stato progettato, fabbricato e commercializzato in conformità a:
- obiettivi di sicurezza della Direttiva "Bassa Tensione" 2006/95/CEE (che sostituisce la 73/23/CEE e successivi emendamenti);
- requisiti di ecodesign dei regolamenti europei n. 65/2014 e n. 66/2014 in conformità alla norma europea EN 61591;
- requisiti di protezione della Direttiva "EMC" 2004/108/CE.
La sicurezza elettrica è garantita soltanto quando l'apparecchio è correttamente collegato ad un impianto di messa a terra a norma di legge.
Consiglio per il risparmio energetico
Accendere la cappa alla velocità minima quando si inizia a cucinare e mantenerla in funzione per alcuni minuti dopo aver terminato di cucinare.
- Aumentare la velocità solo in presenza di molto fumo e vide e usare la/e velocità "Boost" solo in situazioni estreme.
- Sostituire il/i filtr/o/ al carbone quando necessario permantere una buona efficienza di riduzione degli odori.
- Pulire il/ihetto/iantigrasso quando necessario permantenerle l'efficienza.
- Utilizzare un tubo dal diametro massimo indicato in quello manuale per ottimizzare l'efficienza e ridurre al minimo la rumorosità.
INSTALLAZIONE
Dopo aver disimballato l'apparecchio verificare che non si sia danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti. Per eventuali anni, si consiglia di rimuovere l'apparecchio nella base di polistrolo soltanto prima dell's installation.
PREDISPOZZIONE PER L'INSTALLAZIONE
questo appearecchio è pesante; la cappa delve essere sollevata e installata solo da due o più personne.
La distanza minima fra il supporto delle padelle sul piano di cottura e la base della cappa non deve essere inferiore a 55 cm in caso di fuochi elettrici e a 70 cm in caso di fuochi a gas o misti.
Prima dell'installazione controllare ancche le distance minime indicate nel manuale del piano di cottura.
Se nelle istruzioni di installmente del piano di cottura è specificata una distance maggiore, occorre rispetto那一 stanza.
Controllare che la tension individata sulla targhetta del prodotto sa la stessa della rete elettrica.
Queste informazioni sono indicate all'interno della cappa,除去ilfiltrantigrasso.
Il cavo di alimentazione (tipio H05 VV-F 3 x 0,75 mm²) delve essere sostituito soltanto da un elettricista autorizzato. Contattare un Centro Assistenza autorizzato.
Se la cappa è provvista di spina, collegare l'apparecchio ad una presa conforme alle norme vigenti, posta in zona accessibile. Se non è provvista di spina (cabaggio diretto alla rete elettrica), o se la presa non è in una zona accessibile, installare un interrottore bipolare normalizzato che permetta un isolamento completo alla rete in caso di sovratensione di categoria III, in conformità alle norme di cabaggio.
RACCOMANDAZIONI GENERALI
Prima dell'utilizzo
Rimuovere protezioni di cartone, pellicole trasparenti ed etichette adesive dagli accessori. Verificare che l'appareccchio non abbia subito danni durante il trasporto.
Durante l'utilizzo
Non appoggiare pesi sull'apparecchio in quanto essi potrebbero dannegiarlo. Non esporre l'apparecchioagli agenti atmosalferici.
CONSIGLI PER LA SALVAGUARDIA DELL'AMBIENTE
Smaltimento imballaggio
il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal symbolo di riciclaggio . Le diverse parti dell'imballaggio non devono essere disperse nell'ambiente, ma smaltite in conformità alle norme stabilite delle autorità locali.
Smaltimento prodotto
- Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EU, Waste Electrical and Electronic Equipment (WEEE).
Assicurandosi che lo prodotto sa smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali consequences negative per l'ambiente e la salute.
Il sibbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico, ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.
Smaltimento elettrodomestici
Qesto prodotto è stato fabratico con materiale riciclabile o riutilizzabile. Rottamarlo seguendo le normative locali per lo smaltimento dei rifiuti. Prima di disfarsene, renderlo inutilizzabile tagliando il cavo di alimentazione.
Per ulteriori informazioni sul trattamento, recupero e riciclaggio degli elettrodomestici, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negotio presso il quale il prodotto è stato acquistato.
L'apparecchio non funziona:
- Verificare che ci sia tensione in rete e che l'apparecchio sia connesso elettricamente.
Spegnere e riaccendere l'apparecchio per accertare che l'inconveniente sia stato ovviato.
La cappa non aspira a sufficientia:
- Verificare che la velocità di aspirazione sia quella desiderata;
- Verificare che i filtri siano puliti;
Verificare che le uscite dell'aria non siano ostruite;
La lampada non funzione:
Verificare se è necessario sostuire la lampadina;
verificare se la lampadina è stata montata correttamente;
SERVIZIO ASSISTENZA
Prima di contattare il Servizio Assistenza:
- Verificare che non sia possibile risolvere da soli il problema sulla base dei punti descritti in "Guida ricerca quasti".
- Spegnere e riaccendere l'apparechio per accertarsi che l'inconveniente sia stato oviato.
Se先进技术, contattare il Servizio Assistenza più vicino.
Indicare sempre:
- una breve descrizione del guasto;
- il tipo ed il modello esatto dell'apparecchio;
Il numero Assistenza (è il numero che si trova après la parola SERVICE sulla targhetta matricola), posto all'interno dell'apparecchio. Il numero Assistenza è anche riportato sul libretto di garanzia;
Il Vostro indirizzo completo;
Il Vostro numero Telefonico;
SERVICE
0000 000 00000
qualora si renda necessaria una riparazione, rivolgersi ad un Centro Assistenza Tecnica autorizzato (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione).
PULIZIA
AVVERTENZA:
- Non usare pulitrici a getto di vapore.
- Scollegare l'apparecchio alla rete elettrica.
IMPORTANTE: non usare detergenti corrosivi o abrasivi. Se, inavvertamente, uno di quosti prodotti dovesse venire a contatto con l'apparecchio, pulirlo subito con panno umido.
Pulire con panno umido le superfici. Se molto sporco, aggiuungere all'acqua quale goccia di detersivo per i piatti. Ascugare con panno asciutto.
IMPORTANTE: non utilizzare spugne abrasive, pagliette o raschietti metallici. Il loro impiego, col tempo, potrebberovinare le superfici smaltate.
- Usare detergenti specifici per la pulizia dell'apparecchio ed atteneri alleindicazioni del Fabbricante
IMPORTANT: pulire i filtrial meno una volta al mese per eliminar e residui di oli e grassi.
AVVERTENZA:
- Utilizzato guanti protettivi.
Scollegare l'apparechio alla rete elettrica.
FILTRI ANTIGRASSO
Il filtrato metallico antigrasso ha una durata illimitata e deve essere lavato una volta al mese a mano o in lavastoviglie a basse temperature e con un programma breve. Con il lavaggio in lavastoviglie il filtrato antigrasso potrebbe opacizzarsi, ma il potere filtrante non viene alterato in alcun modo.
Apire il pannello di aspirazione (ruotarlo versusl'alto).
Nota: non è necessario rimuovere il pannello.
Estrarre la maniglia per togliere il filtrio.
Dopo averlo lavato e lasciato asciugare procedere, nel senso inverso per il rimontaggio.
FILTRO AL CARBONE (solo per modelli ad installatione filtrante)
Trattiene gli odori sgradevoli derivanti alla cottura.
Sostituire il filtro al carbone agli 4 mesi.

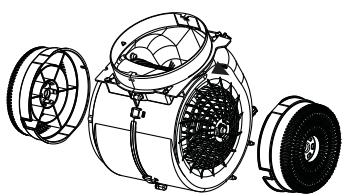

Montaggio o sostituzione del filtro al carbone
- Scollegare la cappa alla rete elettrica.
- Apire il pannello di aspirazione e rimuoverlo.
- Rimuovere i filtri antigrasso.
- Montare un filtro al carbone su agli later, per copire entramble le griglie di protezione della girante del motore. Ruotare i filtri in senso orario per bloccarli nei perni centrali.
Procedere in senso inverso per rimuoverli.
Rimontare il filtri antigrasso e il pannello di aspirazione.
SOSTITUZIONE DELLE LAMPADINE
La cappa è dotata di unsystema di illuminazione basato sulla technologia LED.
I LED garantiscono una illuminazione ottimale, una durata fine a 10 volte maggiore delle lampadine tradizionali e consentono di risparmiare il 90% di energia elettrica.
Per la sostituzione, contattare il servizio di assistenza tecnica.
MATERIALA CORREDO
Estrarre tutti i componenti dai pacchetti. Controllare che tutti i componenti siano inclusi.
- Cappa assemblata con motore, lampade e filtri antigrasso installati (1 o 2 filtri antigrasso, in base al modello).
Istruzioni di montaggio ed uso - 1 dima di montaggio
6 tasselli a muro 0 8 mm
6viti05x45
2viti03,5x7
2rondelle 16× 2
1 griglia di uscita aria
1 elemento di fissaggio staffa camino
INSTALLAZIONE - ISTRUZIONI PRELIMINARI DI MONTAGGIO
La cappa è progettata per essere installata ed utilizzata in "Versione Aspirante" o in "Versione Filtrante".
Versione aspirante
I vapori vengono aspirati e inviati all'esterno tramite un tubo di scarico (non fornito) che viene fissato al raccordo di uscita aria della cappa. In base al tubo di scarico acquistato, prevedere unsystema idoneo di fissaggio al raccordo di uscita aria.
IMPORTANTE: se gli installato/i, rimuovere il/i filtro/ial carbone.
Versione filtrante
L'aria viene filtrata passandoattraverso un/dei filtrlo/i al carbone e riciclata nell'ambiente circostante.
IMPORTANTE: verificare che la riccirolazione dell'aria avvenga in modo agevole.
Se la cappa non è provvista di filtrlo/ì al carbone, quello/ì delve/ono essere ordinato/ì e montato/ì prima dell'uso.

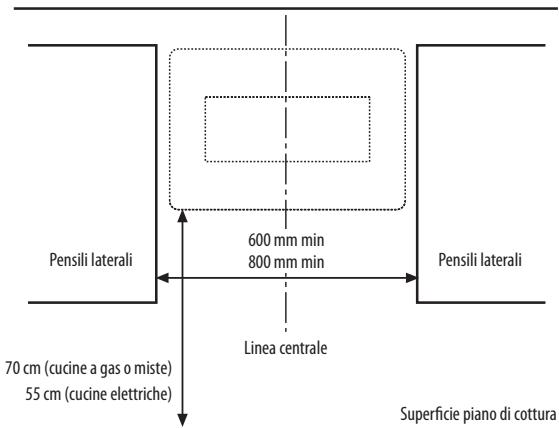

DIMENSIONI DIINGOMBRO
INSTALLAZIONE - ISTRUZIONI DI MONTAGGIO
Le iuzin in quena numerica di seguito riortate, fanno riferimento ai disegni che troverete nella ultime pagne di questo manuale, contenti la rispettiva numerazione.
IMPORTANTE: il prodotto in vosto possesso pu ovee un aspetto leggermente diverso da quello illustrato in quosto manuale, tuttavia le struzioni per l'installazione sono le stesse.
Il fatto al carbone NON è fornito e delve essere acquistato separatamente.
- Tracciare sulla parete una linea verticale centrale.
- Appicare lo schema di foratura alla parete (fissarlo con del nastro adesivo): la linea verticale di mezzeria stampata sullo schema di foratura dovrà corrispondere alla linea di mezzeria disegnata sulla parete.
Nota: il bordo inferiore dello schema di foratura corrisponde al bordo inferiore della cappa.
IMPORTANTE: Il bordo inferiore dello schema di foratura dovr è ave una distanza minima di 55 cm (in caso di piani elettrici) o di 70 cm (in caso di piani a gas).
- Eseguire 4 fori come indicato nel disegno.
- Rimuovere lo schema di foratura alla tarete, inseire 2 tasselli e 2 viti nella tarete, assicurarsi che sporgano di circa 5mm ; inseire il terzo e il quarto tassello nei fori inferiori.
- Solo per la versione aspirante: applicare la staffa di supporto camino sulla parete a contatto con il soffitto. Forare e insere tasselli a muro come indicato. Fissare la staffa.
- Solo per la versione aspirante - scarico posteriore: praticare un foro sulla parete posteriore per il passaggio del tubo di scarico.
- Solo per la versione aspirante - scarico nel soffitto: praticare un foro sul soffitto per il passaggio del tubo di scarico.
- Prepare la connessione con la rete elettrica domestica.
- Ruotare il pannello frontale versusl alto.
- Togliere il filtro antigrasso.
- Solo per la versione a ricircolo: Installare i filtri al carbone sul motore come illustrato in figura. Ruotare i filtri per bloccarli nei perni centrali.
- Agganciare la cappa alle viti di fissaggioattraverso gli apposti fori sul retro. Inserire le rondelle e le viti nei fori di sicurezza inferiori. Fissare la cappa alla parete agenda ulteriormente sulle due viti di fissaggio.
13a. Solo per la versione aspirante: collegare il tubo al foro di uscita dell'aria della cappa per lo scarico dei fumi.
13b. Solo per la versione a ricircolo: installare la griglia in plastica sul foro di uscita dell'aria della cappa. - Solo per la versione aspirante: il tubo delve essere indirizzato verso l'esterno (scarico posteriore o verso il soffitto).
- Solo per la versione aspirante: insere il camino nella posizione prevista sopra la cappa per coprire il tubo del gas di scarico. Fissare il camino superiore, con 2 viti, alla staffa di supporto.

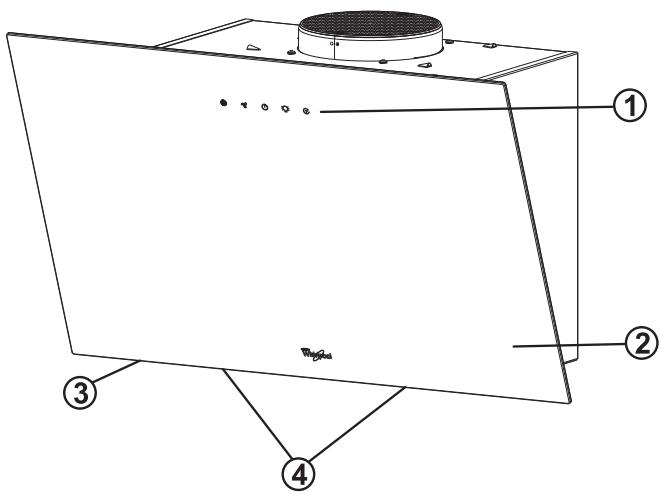

Verificare il funzionamento della cappa, facendo riferimento al paragrafo descrizione ed uso della cappa.
- Pannello comandi.
- Pannello aspirazione.
- Filtri antigrasso.
- LAMPADINE A LED.
Pannello comandi
a - Tasto velocità motore elevata
Può effettuare la commutazione da velocità Bassa a velocità elevata.
a
b
C
d
e
b - Tasto velocità motore Bassa
Controlla velocita bassa del motore.
c - Tasto di accensione
Accende o spegne l'apparecchio. Tutti gli altri tasti sono controllati dal tasting di accensione, tranne il tasting luce.
d - Tasto luce
Accende o spegne la lampadina.
e - Tasto di spegnimento ridardato
Premere leggermente quello tasto nelle il motore è in funzione, la spia iniziata a lampeggiare, il motore si arresta dopo tre minuti: InQLsta condizione di spegnimento ritardato, se si preme una volta quello tasto, l'apparecchio si spegne.
