Тип изделия	Вытяжка
Бренд	Whirlpool
Модель	AKR038GBL
Использование	Версия с отводом воздуха (наружу) или версия с рециркуляцией (с угольным фильтром)
Электропитание	220–240 В ~ 50/60 Гц
Уровни скорости двигателя	2 скорости: низкая и высокая
Освещение	Встроенный светодиод
Отложенное выключение	Да, через 3 минуты после нажатия кнопки
Жировые фильтры	Металлические, моющиеся (чистить не реже одного раза в месяц)
Угольные фильтры	Опционально, заменять каждые 4 месяца
Минимальное безопасное расстояние	55 см для электрической плиты, 70 см для газовой или комбинированной
Диаметр воздуховода	150 мм (оценка)
Размеры (Ш x Г x В)	Примерно 90 см x 50 см x 10 см (оценка)
Вес	Примерно 12 кг (оценка)
Уровень шума	Менее 60 дБ(А) (оценка)
Уход	Регулярно протирать поверхности влажной тканью; чистить жировые фильтры ежемесячно; заменять угольные фильтры каждые 4 месяца
Безопасность	Обязательное заземление; не использовать с открытым огнём; следить за жаркой
Запасные части	Угольные фильтры (опционально), светодиодные лампы (замена через сервисный центр)
Гарантия	Гарантия производителя (см. условия)

Часто задаваемые вопросы - AKR038GBL WHIRLPOOL

Как установить вытяжку AKR038GBL?

Установка должна выполняться специалистом. Сначала отметьте вертикальную ось на стене, разместите шаблон для сверления, соблюдая минимальное расстояние (55 см для электрической, 70 см для газовой). Просверлите 4 отверстия, вставьте дюбели и винты. Повесьте вытяжку на крепежные винты. Для версии с отводом воздуха подключите воздуховод. Для версии с рециркуляцией установите угольные фильтры. Подключите питание и проверьте работу.

Какое минимальное расстояние должно быть между вытяжкой и плитой?

Минимальное расстояние между опорой для посуды и нижней частью вытяжки составляет 55 см для электрических плит и 70 см для газовых или комбинированных. Также соблюдайте инструкции руководства по эксплуатации плиты, если указано большее расстояние.

Как чистить жировые фильтры?

Металлические жировые фильтры необходимо чистить раз в месяц. Откройте панель всасывания, потяните за ручку, чтобы извлечь фильтр. Вымойте его вручную или в посудомоечной машине при низкой температуре с коротким циклом. Просушите перед установкой обратно, выполнив действия в обратном порядке.

Когда заменять угольный фильтр?

Угольный фильтр необходимо заменять каждые 4 месяца. Для установки отключите вытяжку, откройте панель всасывания, снимите жировые фильтры, затем поместите угольный фильтр на защитную решетку двигателя, поворачивая по часовой стрелке для фиксации.

Как заменить светодиодную лампу?

Освещение использует встроенную светодиодную технологию. Для замены обращайтесь в авторизованный сервисный центр Whirlpool. Не пытайтесь заменить лампу самостоятельно, так как это требует специального вмешательства.

Почему вытяжка плохо всасывает?

Сначала проверьте выбранную скорость всасывания (при необходимости увеличьте). Затем проверьте, не засорены ли жировые фильтры или вентиляционные отверстия. Также убедитесь, что воздуховод не забит и угольные фильтры (если используются) не насыщены.

Как использовать отложенное выключение?

Легко нажмите кнопку отложенного выключения при работающем двигателе. Индикатор начнет мигать, затем двигатель остановится через 3 минуты. Для отмены отложенного выключения нажмите кнопку снова.

Можно ли использовать вытяжку в режиме рециркуляции?

Да, вытяжка может работать в режиме рециркуляции. В этом случае пары фильтруются через угольные фильтры (не входят в комплект) и возвращаются в помещение. Убедитесь, что угольные фильтры установлены и воздух свободно циркулирует.

Как регулировать скорость двигателя?

Вытяжка имеет 2 скорости. Используйте кнопку низкой скорости для нормальной работы и кнопку высокой скорости при сильном выделении пара или дыма. Кнопка включения используется для включения или выключения прибора.

Что делать, если освещение не работает?

Сначала проверьте, правильно ли установлена лампа. Если проблема не исчезает, светодиодная лампа может быть неисправна. В этом случае обратитесь в сервисный центр Whirlpool для замены. Не пытайтесь ремонтировать самостоятельно.

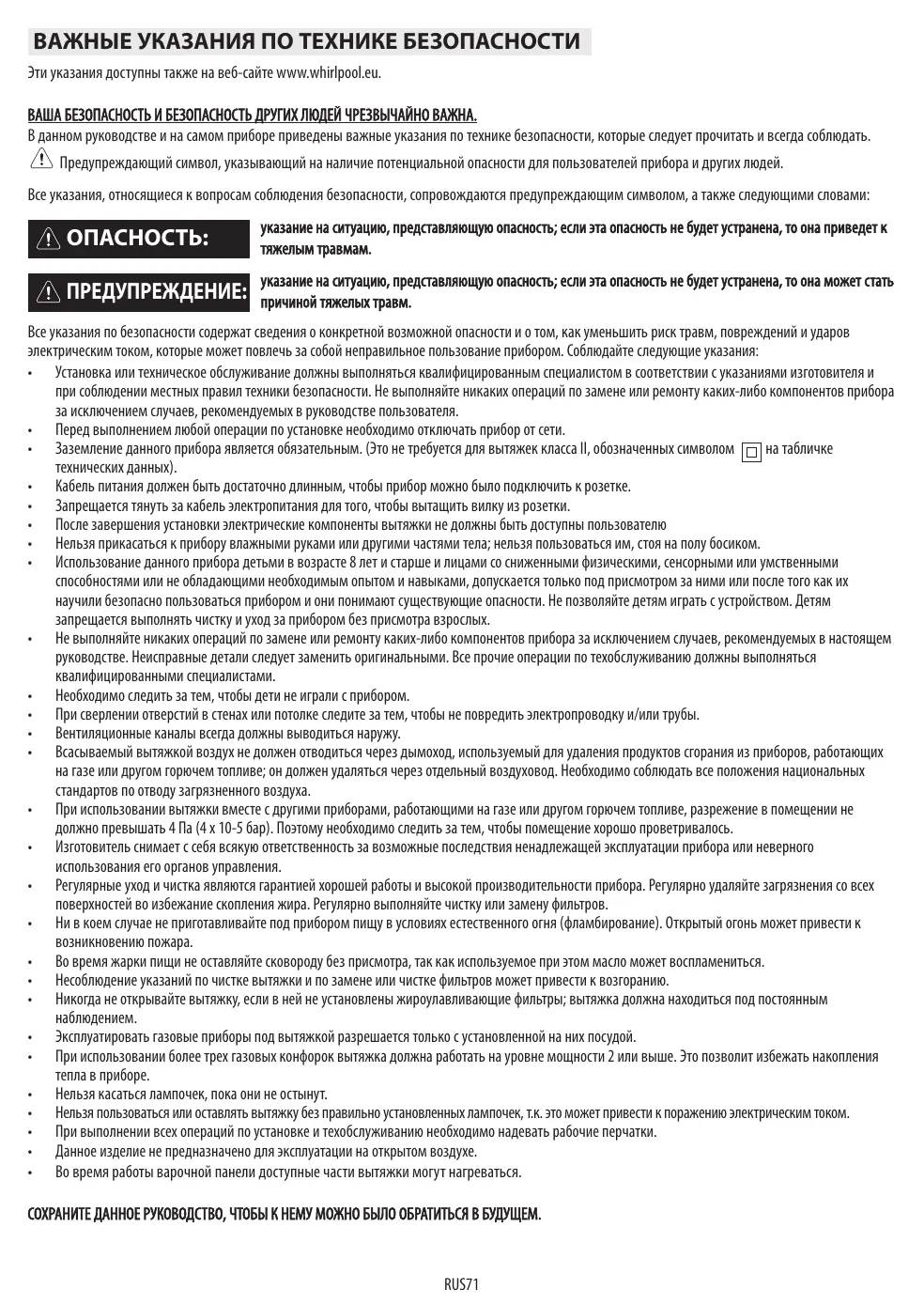

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AKR038GBL WHIRLPOOL

• Проверьте наличие напряжения в сети, подключив прибор к источнику питания. Включите прибор и выключите его снова, чтобы проверить, не исчезла ли неисправность.

Недостаточная мощность всасывания:

• Проверьте при необходимости скорость всасывания; проверьте, чисты ли фильтры.
• Проверьте, не заблокированы ли вентиляционные отверстия.

Освещение не работает:

• Проверьте лампочку и её контакты.
• Проверьте, правильно ли установлена лампочка.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Прежде чем обращаться в сервисный центр:

1. Если вы не сможете устранить проблему, следуя указаниям, приведённым в разделе "Руководство по поиску неисправностей".
2. Выключите и включите вытяжку, чтобы проверить, не исчезла ли неисправность.

В случае указанных проверок исправностей сохраняется, вызванный сервисный центр.

Для замены обратитесь в службу поддержки.

КОМПЛЕКТ ПОСТАВКИ

Проверьте наличие всех компонентов.

Вытяжка вскоре срывается, лампы и фильтры (1 или 2 фильтра в зависимости от модели). Руководство по монтажу и эксплуатации: монтажная таблица блоков - 6 винтов 0 5x45, 2 винта 03,5x7, 2 шайбы 016x2, решетка выхода воздуха и кронштейн для крепления дымохода.

УСТАНОВКА - Инструкция по предварительному монтажу

Вытяжка предназначена для эксплуатации в режиме отвода (вытяжной вентиляции) или в режиме фильтрации.

Режим отвода

Воздух выбрасывается наружу через выпускной воздуховод (не входит в комплект поставки), который должен быть прикреплен к соединительному кольцу вытяжки.

Необходимо предусмотреть систему крепления патрубка для выпуска воздуха, соответствующую типу выпускного воздуховода (дымохода), приобретаемого отдельно.

ВНИМАНИЕ! Если угольный/ые фильтр/ы уже установлен/ы, снимите его/их.

Режим фильтрации

Воздух фильтруется, проходя через угольный фильтр (угольные фильтры), который необходимо заменить.

ВНИМАНИЕ! Проверьте, чтобы циркуляция воздуха осуществлялась беспрепятственно.

Если вытяжка снабжена угольным/ыми фильтром/ами, то перед использованием фильтров следует заказать фильтры и установить их.

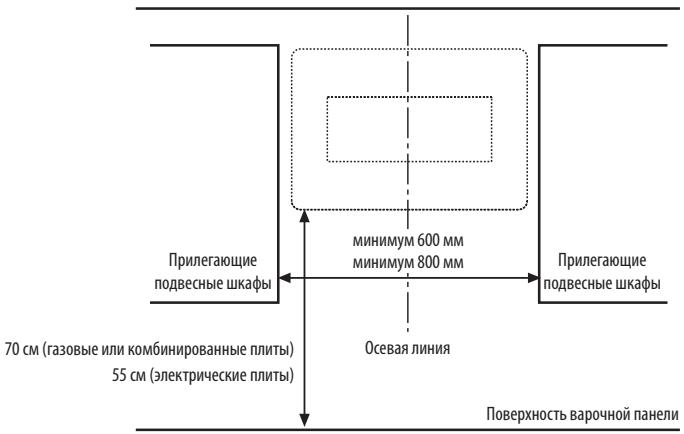

МОНТАЖНЫЕ РАЗМЕРЫ

УСТАНОВКА - Инструкции по установке

Перечень ниже и последовательность действий относятся к рисункам с соответствующей нумерацией элементов; эти рисунки даны на последней странице настоящего руководства.

ВНИМАНИЕ! Приобретенное вами изделие может выглядеть немного иначе, чем показано в этом руководстве, однако инструкция по установке остается без изменений.

Угольные фильтры не входят в комплект поставки и приобретаются отдельно.

1. Проведите на стене вертикальную осевую линию.
2. Приложите шаблон к стене (закрепите клейкой лентой): вертикальная осевая линия на шаблоне должна совпадать с осевой линией на стене.

Применение: нижний край шаблона должен соответствовать нижнему краю вытяжки.

ВНИМАНИЕ! Нижний край шаблона должен отстоять от варочной панели минимум на 55 см для электрических и на 70 см для газовых варочных панелей.

1. Просверлите 4 отверстия, как показано на рисунке.
2. Снимите шаблон со стены, вставьте в отверстия в стене 2 дюбеля и 2 винта так, чтобы они выступали примерно на 5 мм. Вставьте третий и четвертый дюбели в нижние отверстия.
3. Только для моделей с воздуховодом: установите кронштейн крепления дымохода на стене у потолка. Просверлите отверстия и вставьте дюбели в стену, как показано на рисунке. Закрепите кронштейн.
4. Только для моделей с воздуховодом - с отводом через стену: просверлите отверстие на задней стене для выпускного воздуховода.
5. Только для моделей с воздуховодом - с отводом через потолок: просверлите в потолке отверстие для выпускного воздуховода.
6. Подготовьте подключение к бытовой электросети.
7. Поднимите переднюю панель вверх.
8. Снимите противопыльный фильтр.
9. Только для моделей с рециркуляцией воздуха: установите угольные фильтры на вентилятор, как показано на рисунке. Поверните фильтры так, чтобы они зафиксировались на выступах.
10. Навесьте вытяжку на крепежные винты, соответствующие отверстиям на задней стенке. Вставьте заглушки в винты и предохранительные отверстия. Закрепите вытяжку на стене, добавив два крепежных винта. 13а. Только для моделей с воздуховодом: подсоедините план для отвода газов к отверстию для выпуска воздуха на вытяжке. 13б. Только для моделей с рециркуляцией воздуха: установите пластиковую решетку на отверстие вытяжки для выпуска воздуха.
11. Только модель с воздуховодом: трубa вентиляции наружу (через заднюю стенку или потолок).
12. Только для моделей с воздуховодом: вставьте вытяжку на её место над вытяжкой, чтобы закрыть выпускной воздуховод. Прикрепите верхнюю часть вытяжки 2 винтами к крепёжному кронштейну.

Проверьте правильность работы вытяжки на основе информации, приведённой в разделе, содержащем описание вытяжки и указания по её использованию.

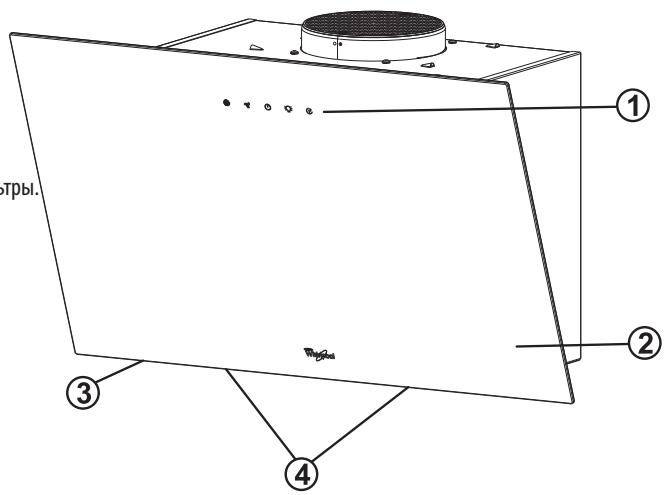

1. Панель управления.
2. Вытяжка включена.
3. Жироулавливающие фильтры.
4. Светодиодные лампочки.

Панель управления

Кнопка включения высокой скорости двигателя
