AKR038GBL - Campana extractora WHIRLPOOL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Whirlpool
Modelo	AKR038GBL
Uso	Versión de extracción (salida al exterior) o versión de recirculación (con filtro de carbón)
Alimentación eléctrica	220–240 V ~ 50/60 Hz
Niveles de velocidad del motor	2 velocidades: baja y alta
Iluminación	LED integrada
Apagado diferido	Sí, 3 minutos después de activar el botón
Filtros de grasa	Metálicos, lavables (limpiar al menos una vez al mes)
Filtros de carbón	Opcionales, reemplazar cada 4 meses
Distancia mínima de seguridad	55 cm para cocina eléctrica, 70 cm para gas o mixta
Diámetro de salida de aire	150 mm (estimado)
Dimensiones (An x P x A)	Aproximadamente 90 cm x 50 cm x 10 cm (estimado)
Peso	Aproximadamente 12 kg (estimado)
Nivel sonoro	Inferior a 60 dB(A) (estimado)
Mantenimiento	Limpiar regularmente las superficies con un paño húmedo; limpiar los filtros de grasa mensualmente; reemplazar los filtros de carbón cada 4 meses
Seguridad	Conexión a tierra obligatoria; no usar con llamas abiertas; vigilar las frituras
Piezas de repuesto	Filtros de carbón (opcionales), bombillas LED (reemplazo por servicio técnico)
Garantía	Garantía del fabricante (ver condiciones)

Preguntas frecuentes - AKR038GBL WHIRLPOOL

¿Cómo instalar la campana AKR038GBL?

La instalación debe ser realizada por un técnico especializado. Primero, trace un eje vertical en la pared, coloque la plantilla de perforación respetando la distancia mínima (55 cm para eléctrica, 70 cm para gas). Perfore 4 agujeros, inserte tacos y tornillos. Cuelgue la campana en los tornillos de fijación. Para la versión de extracción, conecte un conducto de salida. Para la versión de recirculación, instale los filtros de carbón. Conecte la alimentación y verifique el funcionamiento.

¿Qué distancia mínima debe haber entre la campana y la cocina?

La distancia mínima entre el soporte de los utensilios de cocina y la parte inferior de la campana es de 55 cm para cocinas eléctricas y de 70 cm para cocinas a gas o mixtas. Respete también las instrucciones del manual de la cocina si indican una distancia mayor.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa metálicos deben limpiarse una vez al mes. Abra el panel de aspiración, saque la manija para retirar el filtro. Lávelo a mano o en el lavaplatos a baja temperatura con un ciclo corto. Séquelo antes de volver a instalarlo invirtiendo los pasos.

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón debe reemplazarse cada 4 meses. Para instalarlo, desenchufe la campana, abra el panel de aspiración, retire los filtros de grasa, luego coloque el filtro de carbón sobre la rejilla de protección del motor girando en el sentido de las agujas del reloj para fijarlo.

¿Cómo cambiar la bombilla LED?

La iluminación utiliza tecnología LED integrada. Para el reemplazo, contacte al servicio técnico autorizado de Whirlpool. No intente reemplazar la bombilla usted mismo, ya que requiere una intervención específica.

¿Por qué la campana no aspira bien?

Verifique primero la velocidad de aspiración seleccionada (auméntela si es necesario). Luego, verifique si los filtros de grasa están sucios o si las rejillas de ventilación están bloqueadas. Asegúrese también de que el conducto de salida no esté obstruido y que los filtros de carbón (si se usan) no estén saturados.

¿Cómo usar el apagado diferido?

Presione ligeramente el botón de apagado diferido cuando el motor esté en marcha. El indicador luminoso comienza a parpadear, luego el motor se detiene después de 3 minutos. Para cancelar el apagado diferido, presione nuevamente el botón.

¿Se puede usar la campana en modo recirculación?

Sí, la campana puede funcionar en versión de recirculación. En este caso, los vapores se filtran a través de filtros de carbón (no incluidos) y se recirculan en la habitación. Asegúrese de instalar los filtros de carbón y de que el aire circule libremente.

¿Cómo ajustar la velocidad del motor?

La campana tiene 2 velocidades. Use el botón de velocidad baja para funcionamiento normal y el botón de velocidad alta para fuertes emisiones de vapores o humo. El botón de encendido permite encender o apagar el aparato.

¿Qué hacer si la iluminación no funciona?

Verifique primero si la bombilla está bien instalada. Si el problema persiste, la bombilla LED puede estar defectuosa. En ese caso, contacte al servicio postventa de Whirlpool para un reemplazo. No intente repararlo usted mismo.

MANUAL DE USUARIO AKR038GBL WHIRLPOOL

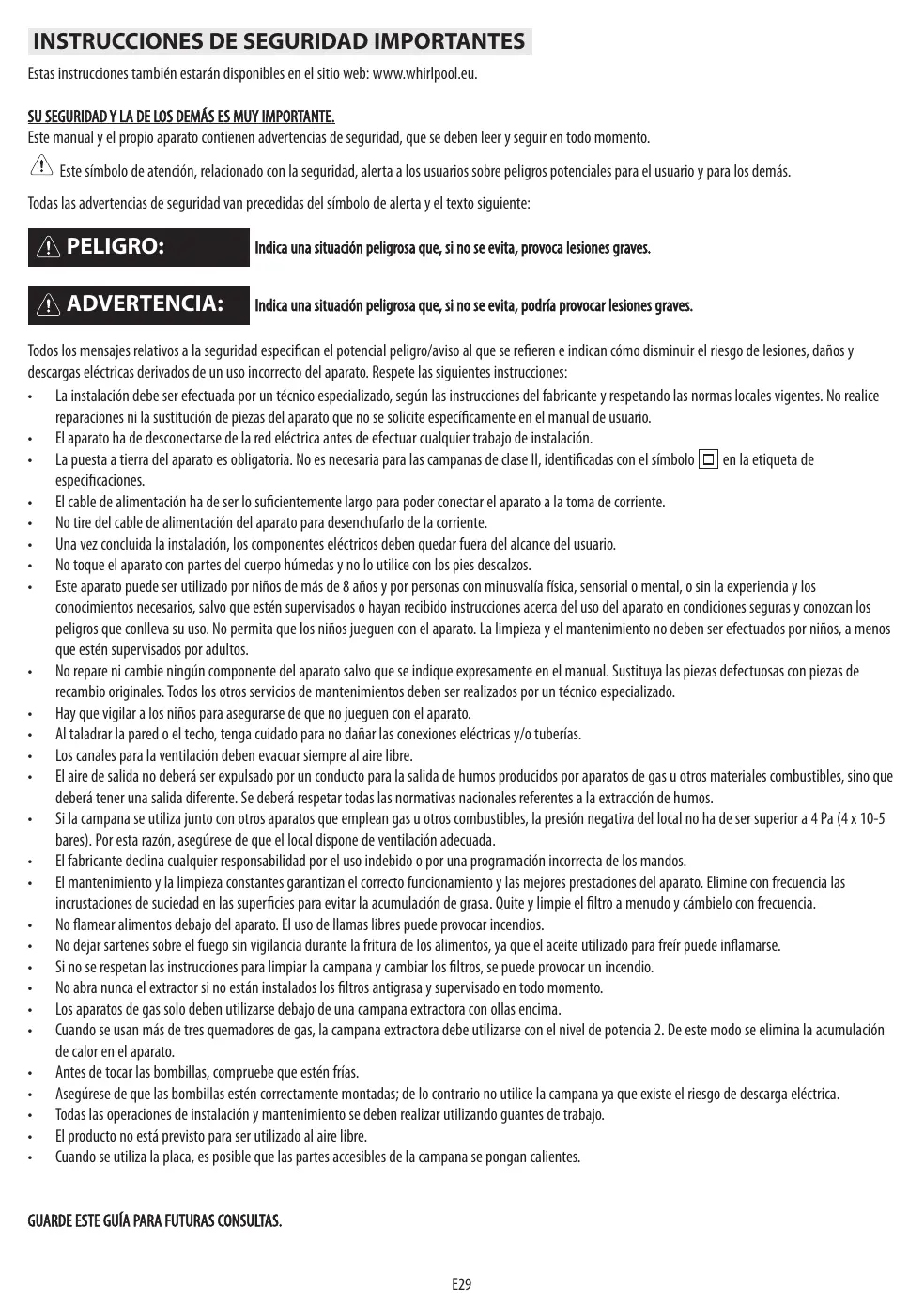

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Estas instrucciones también estarán disponibles en el sitio web: www.whirlpool.eu.

SU SEGURIDAD Y LA DE LOS DEMÁS ES MUY IMPORTANTE.

Este manual y el propio aparato contienen advertencias de seguridad, que se deben leer y seguir en todo momento.

Este símbolo de atención, relacionado con la seguridad, alerta a los usuarios sobre peligros potenciales para el usuario y para los demás.

Todas las advertencias de seguridad van precedidas del símbolo de alerta y el texto siguiente:

PELIGRO:

Indica una situación peligrosa que, si no se evita, provoca lesiones graves.

ADVERTENCIA:

Indica una situación peligrosa que, si no se evita, podrá provocar lesiones graves.

Todos los mensajes relativos a la seguridad especifican el potencial peligro/aviso al que se refieren e indican cómo disminuir el riesgo de lesiones, daños y descargas eléctricas derivados de un uso incorrecto del aparato. Respete las siguientes instrucciones:

La instalación debe ser efectuada por un técnico especializado, según las instrucciones del fabricante y respetando las normas locales vigentes. No realice reparaciones ni la sustitución de piezas del aparato que no se solicite específicamente en el manual de usuario. El aparato ha de desconectarse de la red eléctrica antes de efectuar cualquier trabajo de instalación. La puesta a tierra del aparato es obligatoria. No es necesaria para las campanas de clase II, identificadas con el símbolo en la etiqueta de especificaciones. - El cable de alimentación ha de ser lo suficientemente largo para poder conectar el aparato a la toma de corriente. No tire del cable de alimentación del aparato para desenchufarlo de la corriente. - Una vez concluida la instalación, los componentes eléctricos deben quedar fuera del alcance del usuario. No toque el aparato con partes del cuerpo húmedas y no lo utilice con los pies descalzos. - Este aparato puede ser utilizado por niños de más de 8 años y por personas con minusvalía física, sensorial o mental, o sin la experiencia y los conocimientos necesarios, salvo que estén supervisados o hayan recibido instrucciones acerca del uso del aparato en condiciones seguras y conozcan los peligros que conlleva su uso. No permita que los niños jueguen con el aparato. La limpieza y el mantenimiento no deben ser efectuados por niños, a menos que estén supervisados por adultos. No repare ni cambie ningún componente del aparato salvo que se indique expresamente en el manual. Sustituya las piezas defectuosas con piezas de recambio originales. Todos los demás servicios de mantenimiento deben ser realizados por un técnico especializado. Hay que vigilar a los niños para asegurar de que no jueguen con el aparato. - Al taladrar la pared o el techo, tenga cuidado para no dañar las conexiones eléctricas y/o tuberías. - Los canales para la ventilación deben evacuar siempre al aire libre. El aire de salida no deberá ser expulsado por un conducto para la salida de humos producidos por aparatos de gas u otros materiales combustibles, sino que deben tener una salida diferente. Se deben respetar todas las normativas nacionales referentes a la extracción de humos. Si la campana se utiliza junto con otros aparatos que emplean gas u otros combustibles, la presión negativa del local no ha de ser superior a 4 Pa (4 x 10-5 bares). Por esta razón, asegúrese de que el local dispone de ventilación adecuada. El fabricante declina cualquier responsabilidad por el uso indebido o por una programación incorrecta de los mandos. El mantenimiento y la limpieza constantes garantizan el correcto funcionamiento y las mejores prestaciones del aparato. Elimine con frecuencia las incrustaciones de suciedad en las superficies para evitar la acumulación de grasa. Quite y limpie el filtro a menudo y cámbielo con frecuencia. - No flamear alimentos debajo del aparato. El uso de llamas libres puede provocar incendios. No dejar sartenes sobre el fuego sin vigilancia durante la fritura de los alimentos, ya que el aceite utilizado para freír puede inflamarse. - Si no se respetan las instrucciones para limpiar la campana y cambiar los filtros, se puede provocar un incendio. No abra nunca el extractor si no están instalados los filtros antigrasa y supervisado en todo momento. - Los aparatos de gas solo deben utilizarse debajo de una campana extractora con ollas encima. - Cuando se usan más de tres quemadores de gas, la campana extractora debe utilizarse con el nivel de potencia 2. De este modo se elimina la acumulación de calor en el aparato. - Antes de tocar las bombillas, compruebe que estén frías. Asegúrese de que las bombillas estén correctamente montadas; de lo contrario no utilice la campana ya que existe el riesgo de descarga eléctrica. - Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo. El producto no está previsto para ser utilizado al aire libre. - Cuando se utilice la placa, es posible que las partes accesibles de la campana se pongan calientes.

Declaración de conformidad CE

• Este aparato ha sido diseñado, fabricado y comercializado de acuerdo con:
• Los objetivos de seguridad de la Directiva 2006/95/CE "Baja Tensión" (que sustituye a 73/23/CEE y posteriores enmiendas);
• Los requisitos de ecodiseño de los reglamentos delegados (UE) n.º 65/2014 y n.º 66/2014 en conformidad con la norma UNE 61591
• Los requisitos de protección de la Directiva "CEM" 2004/108/CE. El aparato posee una toma de tierra que cumple las normas de seguridad establecidas por la ley.

Consejos para ahorro de energía

• Ponga en marcha la campana con la potencia mínima cuando empiece a cocinar y déjela en marcha durante una hora antes de que haya terminado de cocinar.
• Aumente la velocidad en caso de que haya mucho humo o vapor y utilice la potencia máxima (turbo) solo en situaciones extremas.
• Sustituya el filtro de carbón cuando sea necesario para mantener la eficiencia de eliminación de malos olores.
• Sustituya el filtro antigrasa cuando sea necesario para mantener su eficiencia.
• Utilice el diámetro máximo del sistema de canalización indicado en este manual para optimizar la eficiencia y reducir al máximo el ruido.

INSTALACIÓN

Tras desembalar, compruebe si se ha dañado el aparato durante el transporte. Si hubiera problemas, póngase en contacto con el comerciante o el Servicio de Asistencia Técnica. Para evitar daños, extraiga el aparato de su embalaje solo en el momento de la instalación.

PREPARACIÓN PARA LA INSTALACIÓN

ADVERTENCIA:

Este producto es pesado; solo se debe levantar e instalar la campana entre dos o más personas.

La distancia mínima entre los recipientes de cocción encima de la placa de cocina y la parte más baja de la campana no debe ser inferior a 55 cm en las cocinas eléctricas y de 70 cm en las cocinas a gas o mixtas. Antes de la instalación, compruebe también las distancias mínimas indicadas en el manual de la cocina. Si en las instrucciones de instalación de la placa de cocina se especifica una distancia mayor, es necesario respetarla.

CONEXIÓN ELÉCTRICA

Asegúrese de que la tensión de alimentación especificada en la placa de características coincide con el voltaje de la red eléctrica.

Esta información se encuentra en el interior de la campana, detrás del filtro antigrasa. La sustitución del cable eléctrico (tipo H05 VV-F 3 x 0,75 mm²) debe efectuarla un electricista cualificado. Póngase en contacto con un centro de mantenimiento autorizado.

Si la campana incluye un enchufe, conecte el enchufe a una toma que cumpla con la normativa vigente y que se encuentre en un lugar accesible después de la instalación. Si no hay ningún enchufe (conexión directa a la red eléctrica) o si el enchufe que hay no está en un lugar al que se pueda acceder fácilmente, instale un interruptor bipolar homologado que garantice la total desconexión de la red en el caso de producirse sobretensión de categoría III, de acuerdo con la normativa sobre cableados.

RECOMENDACIONES GENERALES

Antes de usar

Retire las protecciones de cartón, la película protectora y las etiquetas adhesivas de los accesorios. Compruebe si se ha dañado el aparato durante el transporte.

Durante el uso

Para evitar daños, no coloque objetos pesados sobre la campana. No exponga el aparato a los elementos atmosféricos.

CONSEJOS PARA PRESERVAR EL MEDIO AMBIENTE

Eliminación del embalaje

El material de embalaje es 100% reciclable y está marcado con el símbolo del reciclaje. No arroje el material de embalaje en el medio ambiente, elimínelo de acuerdo con la normativa local vigente.

Eliminación del producto

• Este aparato ha sido marcado de acuerdo con la Normativa Europea 2012/19/EU, Reciclaje de Aparatos Eléctricos y Electrónicos (RAEE). Al asegurarse de la correcta eliminación de este producto, ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud.
• El símbolo en el aparato o en la documentación que lo acompaña indica que no se puede tratar como desecho doméstico, sino que debe entregarse en un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos.

Eliminación del electrodoméstico

• Este aparato ha sido fabricado con materiales reciclables o reutilizables. Elimínelo de acuerdo con la normativa local sobre eliminación de residuos. Antes de desecharlo, corte el cable de alimentación. Para más información sobre el tratamiento, recuperación y reciclaje de los electrodomésticos, póngase en contacto con la autoridad local competente, el servicio de recogida de basuras domésticas o la tienda donde adquirió el aparato.

GUÍA DE SOLUCIÓN DE PROBLEMAS

El aparato no funciona:

• Compruebe si hay corriente eléctrica y si el aparato está conectado al suministro eléctrico.
• Apague y encienda el aparato para comprobar si persiste el problema.

La potencia de aspiración de la campana no es suficiente:

• Compruebe la velocidad de aspiración y ajústela si es necesario.
• Compruebe que los filtros están limpios.
• Asegúrese de que las salidas de aire no están obstruidas.

La luz no funciona:

• Compruebe la bombilla y sustitúyala si es necesario
• Compruebe que la bombilla se ha instalado correctamente.

SERVICIO DE ASISTENCIA TÉCNICA

Antes de llamar al Servicio de Asistencia Técnica:

1. Compruebe si puede solucionar el problema con la ayuda de la "Guía de solución de problemas".
2. Apague y encienda el aparato para ver si el fallo continúa.

Si a pesar de las comprobaciones anteriores se mantiene el fallo, consulte al Servicio de Asistencia Técnica más cercano.

Indique siempre:

• Una breve descripción del fallo.
• Tipo y modelo exacto del aparato.
• El número de servicio (aparece después de la palabra "Service" en la placa de características), dentro del aparato. El número de servicio también aparece en el folleto de garantía.
• Su dirección completa.
• Su número de teléfono.

SERVICE

0000 000 0000

Si fuera necesario reparar el aparato, póngase en contacto con el Servicio de Asistencia Técnica (para garantizar el uso de piezas originales y que la reparación se realiza correctamente).

LIMPIEZA

ADVERTENCIA:

• No use nunca un equipo de limpieza de vapor.
• Desconecte el aparato del suministro eléctrico.

IMPORTANTE: no utilice detergentes corrosivos o abrasivos. Si uno de esos productos entra accidentalmente en contacto con el aparato, límpielo de inmediato con un paño húmedo.

Limpie las superficies con un paño húmedo. Si está muy sucio, utilice una solución de agua con unas gotas de lavavajillas. Termine la limpieza realizando un paño seco.

IMPORTANTE: no utilice esponjas abrasivas ni estropajos metálicos. Con el tiempo podrían estropear la superficie esmaltada.

• Utilice detergentes específicamente diseñados para limpiar el aparato y siga las instrucciones del fabricante.

IMPORTANTE: limpie los filtros al menos una vez al mes para quitar cualquier residuo de aceite o grasa.

ADVERTENCIA

• Utilice guantes de protección.
• Desconecte el aparato de la red eléctrica.

FILTROS DE GRASA

El filtro de grasa metálico tiene una vida útil limitada y debe lavarse una vez al mes a mano o en el lavavajillas, a baja temperatura y con un ciclo corto. Al lavarlo en el lavavajillas, el filtro puede perder color pero esto no afecta a su eficacia de filtrado. Abra el panel de aspiración (gírelo hacia arriba).

Nota: no es necesario quitar el panel.

Tire del asa para sacar el filtro.

Tras lavar y secar el filtro, vuelva a montarlo siguiendo los pasos anteriores en orden inverso.

FILTRO DE CARBÓN (solo en campanas con filtro)

Retiene los olores desagradables generados durante la cocción.

Cambie el filtro de carbón cada 4 meses.

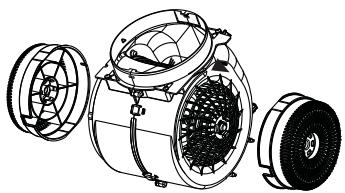

Para montar o quitar el filtro de carbón:

1. Desconecte la campana de la red eléctrica.
2. Abra el panel de aspiración y quítelo.
3. Quite los filtros de grasa.
4. Coloque un filtro de carbón en cada lado, de modo que cubran las dos rejillas de protección del impulsor del motor. Gire los filtros hacia la derecha para bloquearlos en las clavijas centrales.

Para desmontarlos, siga el orden inverso.

Monte de nuevo los filtros antigrasa y el panel de aspiración.

SUSTITUCIÓN DE LAS BOMBILLAS

La campana cuenta con un sistema de iluminación con tecnología LED.

Los LEDs garantizan una iluminación óptima, una duración hasta 10 veces mayor respecto a las bombillas tradicionales y permiten ahorrar el 90% de energía eléctrica.

Para sustituirlas, póngase en contacto con el Servicio de Asistencia Técnica.

MATERIAL SUMINISTRADO

Extraiga todos los componentes de los paquetes. Compruebe que están incluidos todos los componentes previstos.

• Campana con motor instalado, bombillas y filtros antigrasa instalados (1 o 2 filtros antigrasa, según el modelo).
• Instrucciones de montaje y uso, 1 plantilla de montaje
• 6 tacos de pared de Ø 8 mm
• 6 tornillos 0.5 x 45, 2 tornillos 03,5x7, 2 arandelas 0 16x2, 1 rejilla de calidad del aire, 1 abrazadera de fijación de la chimenea

INSTALACIÓN - INSTRUCCIONES DE MONTAJE PRELIMINARES

La campana se ha diseñado para ser instalada y realizada como "versión con extractor" o "versión con filtro".

Versión con extractor

Los vapores se aspiran y se expulsan al exterior a través de un tubo de salida (no suministrado) que debe fijarse al conector del tubo de salida de la campana. En función del tipo de tubo de salida adquirido, deberá aplicarse un sistema adecuado de fijación al conector del mismo.

IMPORTANTE: Desmonte los filtros de carbón si ya estuvieran instalados.

Versión con filtro

El aire se filtra pasando por uno o varios filtros de carbón y se recircula en el ambiente.

IMPORTANTE: compruebe que la recirculación del aire se produzca correctamente.

Si la campana no está dotada de uno o varios filtros de carbón, será preciso pedirlos e instalarlos antes de utilizarla.

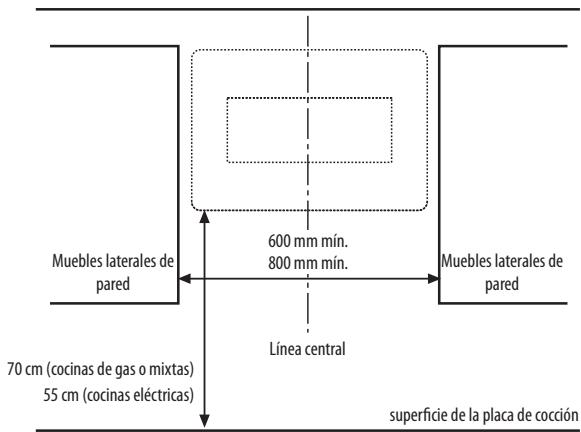

MEDIDAS DE LA INSTALACIÓN

INSTALACIÓN - INSTRUCCIONES DE MONTAJE

Las instrucciones que se indican a continuación hacen referencia a las figuras y a los números que aparecen en las últimas páginas de este manual.

IMPORTANTE: el producto que ha adquirido puede ser ligeramente distinto al que se muestra en este manual, pero las instrucciones de instalación son las mismas.

El filtro de carbón NO se suministra con la campana y debe comprarse aparte.

1. Trace en la pared una línea vertical central.
2. Coloque el esquema de perforación en la pared (fíjelo con cinta adhesiva): la línea vertical central del esquema de perforación debe coincidir con la línea trazada en la pared.

Nota: la parte inferior del esquema de perforación corresponde al borde inferior de la campana.

IMPORTANTE: El borde inferior del esquema de perforación debe tener una distancia mínima de 55 cm (en caso de placas eléctricas) o de 70 cm (en caso de placas de gas).

1. Realice 4 orificios como indica el dibujo.
2. Quite el esquema de perforación de la pared e inserte los 2 tacos y los 2 tornillos en la pared; asegúrese de que sobresalgan unos 5 mm; inserte los dos tacos restantes en los orificios inferiores.
3. Solo para versión aspirante: coloque la abrazadera de sujeción de la chimenea en la pared contra el techo. Perfore la pared e introduzca los tacos como muestra la figura. Fije la abrazadera.
4. Solo para versión aspirante - descarga posterior: realice un orificio en la pared posterior para que pase el tubo de evacuación.
5. Solo para versión aspirante - descarga por el techo: Realice un orificio en el techo para pasar el tubo de evacuación.
6. Prepare la conexión a la red de suministro eléctrico de la vivienda.
7. Gire el panel frontal hacia arriba.
8. Quite el filtro antigrasa.
9. Solo versión por recirculación: Instale los filtros de carbón en el motor, como se muestra en la figura. Gire los filtros para bloquearlos en las clavijas centrales.
10. Cuelgue la campana en los tornillos de fijación por los orificios posteriores de la campana.

Coloque las arandelas y los tornillos en los orificios de seguridad inferiores.

Fije la campana a la pared apretando los dos tornillos de fijación.

13a. Solo versión aspirante: Conecte el tubo flexible a la salida de humos de la campana. 13b. Solo para versión por recirculación: Instale la rejilla de plástico en el orificio de salida de la campana. 14. Solo versión aspirante: el tubo va dirigido al exterior (descarga posterior o por el techo). 15. Solo para versión aspirante: Introduzca la chimenea en su sitio, encima de la campana para tapar el tubo de evacuación de humos. Fije la parte superior de la chimenea al soporte de montaje con 2 tornillos.

Compruebe el funcionamiento de la campana como se indica en el apartado Descripción y uso de la campana.

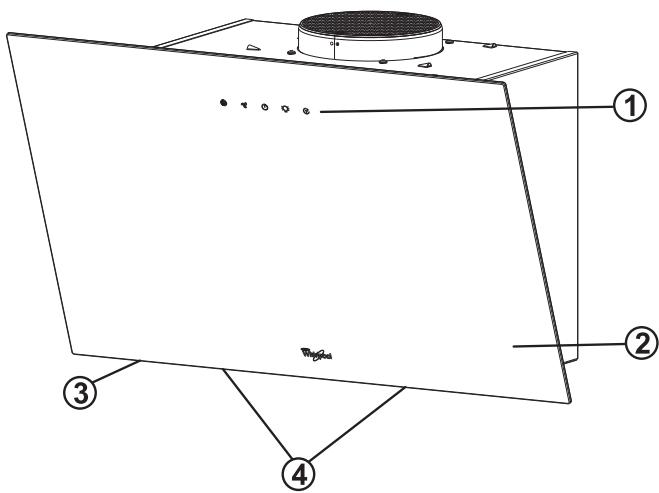

1. Panel de mandos.
2. Panel de aspiración.
3. Filtros de grasa.
4. Bombillas LED.

Panel de mandos

a - Botón de velocidad alta del motor

Se puede cambiar de velocidad baja a velocidad alta.

a

b

c

d

e

a - Botón de velocidad baja del motor

Controla la velocidad baja del motor.

c - Botón de potencia

Enciende y apaga el motor. Todos los demás botones se controlan mediante el botón de potencia, excepto la luz.

d - Botón de la luz

Enciende y apaga la luz.

e - Botón de apagado retardado

Presione este botón ligeramente con el motor en marcha, el indicador comienza a parpadear y el motor se detendrá después de tres minutos. Para cancelar el apagado retardado, pulse una vez el botón.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD
