Produkttype	Avtrekkshette
Merke	Whirlpool
Modell	AKR038GBL
Bruk	Avtrekksversjon (utvendig avtrekk) eller resirkuleringsversjon (med kullfilter)
Strømtilførsel	220–240 V ~ 50/60 Hz
Motorhastighetsnivåer	2 hastigheter: lav og høy
Belysning	Integrert LED
Forsinket avstenging	Ja, 3 minutter etter aktivering av knappen
Fettfiltre	Metall, vaskbare (rengjøres minst en gang i måneden)
Kullfiltre	Valgfrie, skiftes hver 4. måned
Minimum sikkerhetsavstand	55 cm for elektrisk komfyr, 70 cm for gass eller kombikomfyr
Luftutløpsdiameter	150 mm (estimat)
Dimensjoner (L x D x H)	Ca. 90 cm x 50 cm x 10 cm (estimat)
Vekt	Ca. 12 kg (estimat)
Støynivå	Under 60 dB(A) (estimat)
Vedlikehold	Rengjør overflatene regelmessig med en fuktig klut; rengjør fettfiltrene månedlig; bytt kullfiltrene hver 4. måned
Sikkerhet	Jording er obligatorisk; ikke bruk med åpen flamme; overvåk frityrsteking
Reservedeler	Kullfiltre (valgfritt), LED-pærer (skiftes av serviceavdelingen)
Garanti	Produsentgaranti (se vilkår)

Ofte stilte spørsmål - AKR038GBL WHIRLPOOL

Hvordan installere avtrekkshetten AKR038GBL?

Installasjonen må utføres av en fagperson. Først tegner du en vertikal linje på veggen, plasserer boremalen i henhold til minsteavstanden (55 cm for elektrisk, 70 cm for gass). Bor 4 hull, sett inn plugger og skruer. Heng avtrekkshetten på festeskruene. For avtrekksversjonen, koble til et avtrekksrør. For resirkuleringsversjonen, installer kullfiltrene. Koble til strømmen og kontroller funksjonen.

Hva er minsteavstanden mellom avtrekkshetten og komfyren?

Minsteavstanden mellom kokekarstøtten og undersiden av avtrekkshetten er 55 cm for elektriske komfyrer og 70 cm for gass- eller kombikomfyrer. Følg også instruksjonene i komfyrens manual hvis de angir en større avstand.

Hvordan rengjøre fettfiltrene?

Metallfettfiltrene må rengjøres en gang i måneden. Åpne avtrekkspanelet, trekk ut håndtaket for å fjerne filteret. Vask det for hånd eller i oppvaskmaskin på lav temperatur med kort program. Tørk det før du setter det tilbake ved å reversere trinnene.

Når bør kullfilteret skiftes?

Kullfilteret må skiftes hver 4. måned. For å installere det, koble fra avtrekkshetten, åpne avtrekkspanelet, fjern fettfiltrene, plasser deretter kullfilteret på motorens beskyttelsesgitter ved å vri med klokken for å låse det.

Hvordan skifte LED-pæren?

Belysningen bruker integrert LED-teknologi. For utskifting, kontakt Whirlpools autoriserte tekniske service. Ikke prøv å bytte pæren selv, da det krever spesifikk inngripen.

Hvorfor suger ikke avtrekkshetten godt?

Kontroller først den valgte sugehastigheten (øk den om nødvendig). Deretter sjekk om fettfiltrene er tette eller om luftinntakene er blokkert. Forsikre deg også om at avtrekksrøret ikke er tett, og at kullfiltrene (hvis i bruk) ikke er mettet.

Hvordan bruke forsinket avstenging?

Trykk lett på knappen for forsinket avstenging når motoren er i gang. Indikatorlampen begynner å blinke, og motoren stopper etter 3 minutter. For å avbryte forsinket avstenging, trykk på knappen igjen.

Kan avtrekkshetten brukes i resirkuleringsmodus?

Ja, avtrekkshetten kan fungere i resirkuleringsversjon. I så fall filtreres dampene gjennom kullfiltre (ikke medfølgende) og resirkuleres i rommet. Sørg for å installere kullfiltrene og at luften sirkulerer fritt.

Hvordan justere motorhastigheten?

Avtrekkshetten har 2 hastigheter. Bruk lavhastighetsknappen for normal drift og høyhastighetsknappen for kraftig damp- eller røykutvikling. Av/på-knappen slår enheten av eller på.

Hva gjør jeg hvis belysningen ikke fungerer?

Kontroller først om pæren er riktig montert. Hvis problemet vedvarer, kan LED-pæren være defekt. I så fall kontakt Whirlpools kundeservice for utskifting. Ikke forsøk å reparere selv.

BRUKSANVISNING AKR038GBL WHIRLPOOL

Gjenvinning av emballasjemateriale

Kassering av husholdningsapparater

Disse instruksjonene vil også være tilgjengelige på nettstedet: www.whirlpool.eu.

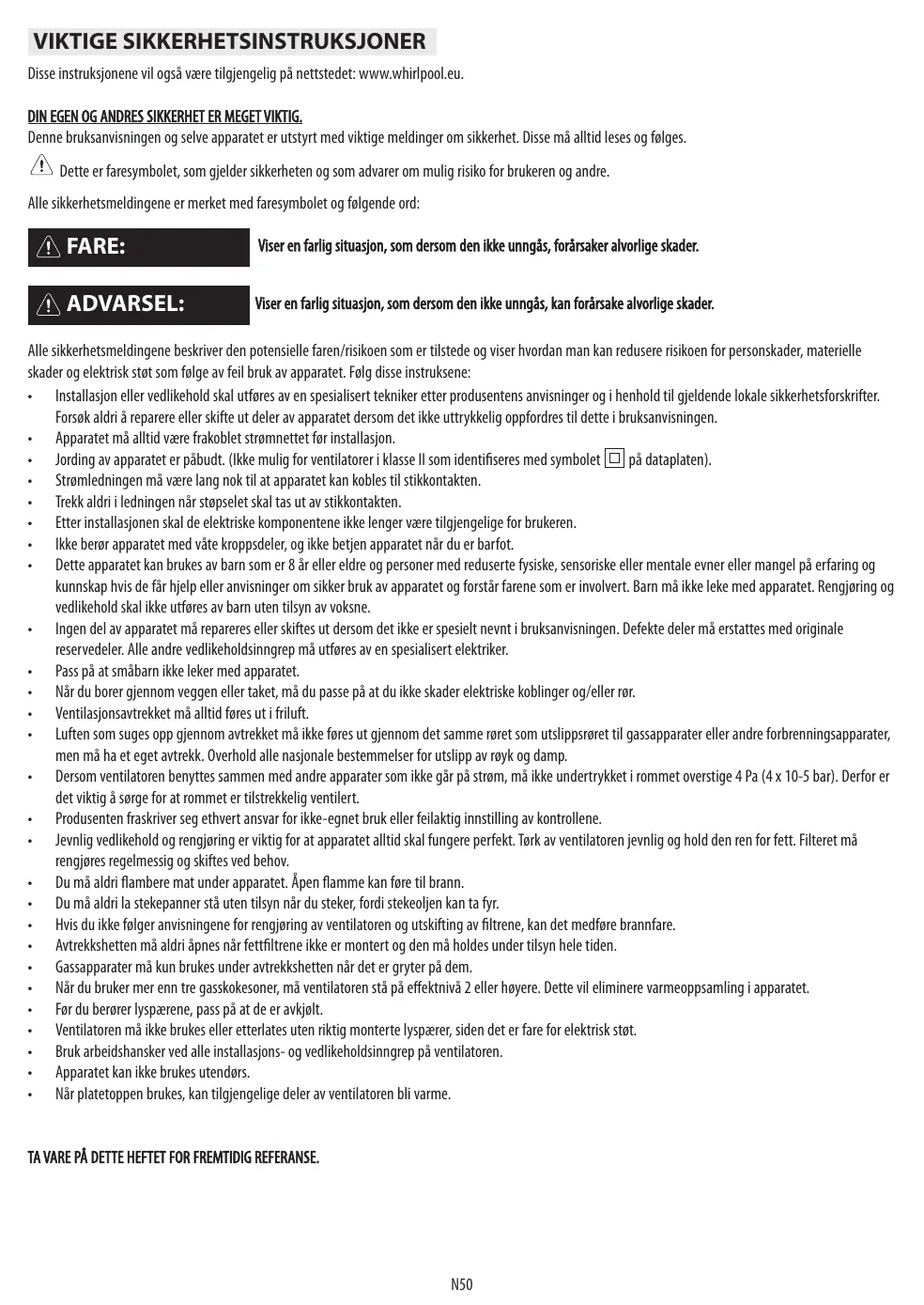

Denne bruksanvisningen og selve apparatet er utstyrt med viktige meldinger om sikkerhet. Disse må alltid leses og følges.

Dette er faresymbolet, som gjelder sikkerheten og som advarer om mulig risiko for brukeren og andre.

Alle sikkerhetsmeldingene er merket med faresymbolet og følgende ord:

FARE:

Viser en farlig situasjon, som dersom den ikke unngås, forårsaker alvorlige skader.

ADVARSEL:

Viser en farlig situasjon, som dersom den ikke unngås, kan forårsake alvorlige skader.

Alle sikkerhetsmeldingene beskriver den potensielle faren/risikoen som er tilstede og viser hvordan man kan redusere risikoen for personskader, materielle skader og elektrisk støt som følge av feil bruk av apparatet. Følg disse instruksjonene:

Installasjon og vedlikehold skal utføres av en spesialisert tekniker etter produsentens anvisninger og i henhold til gjeldende lokale sikkerhetsforskrifter. Forsøk aldri å reparere eller skifte ut deler av apparatet dersom det ikke uttrykkelig oppfordres til dette i bruksanvisningen. - Apparatet må alltid være frakoblet strømnettet før installasjonen. - Jording av apparatet er påbudt. (Ikke mulig for ventilatorer i klasse II som identifiseres med symbolet på dataplaten). Strømledningen må være lang nok til at apparatet kan kobles til stikkontakten. Trekk aldri i ledningen når støpselet skal tas ut av stikkontakten. - Etter installasjonen skal de elektriske komponentene ikke lenger være tilgjengelige for brukeren. - Ikke berør apparatet med våte kroppsdeler, og ikke betjen apparatet når du er barfot. - Dette apparatet kan brukes av barn som er 8 år eller eldre og personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap hvis de får hjelp eller anvisninger om sikker bruk av apparatet og forstår farene som er involvert. Barn må ikke leke med apparatet. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn av voksne. Ingen del av apparatet må repareres eller skiftes ut dersom det ikke er spesielt nevnt i bruksanvisningen. Defekte deler må erstattes med originale reservedeler. Alle andre vedlikeholdsinngrep må utføres av en spesialisert elektriker. Pass på at småbarn ikke leker med apparatet. Når du borer gjennom veggen eller taket, må du passe på at du ikke skader elektriske koblinger og/eller rør. - Ventilasjonsavtrekket må alltid føres ut i friluft. Luften som suges opp gjennom avtrekket må ikke føres ut gjennom det samme røret som utslippsrøret til gassapparater eller andre forbrenningsapparater, men må ha et eget avtrekk. Overhold alle nasjonale bestemmelser for utslipp av røyk og damp. - Dersom ventilatoren benyttes sammen med andre apparater som ikke går på strøm, må undertrykket i rommet ikke overstige 4 Pa (4 x 10-5 bar). Derfor er det viktig å sørge for at rommet er tilstrekkelig ventilert. - Produsenten fraskriver seg ethvert ansvar for ikke-egnet bruk eller feilaktig innstilling av kontrollene. Jevnlig vedlikehold og rengjøring er viktig for at apparatet alltid skal fungere perfekt. Tørk av ventilatoren jevnlig og hold den ren for fett. Filteret må rengjøres regelmessig og skiftes ved behov. Du må aldri flambere mat under apparatet. Åpen flamme kan føre til brann. Du må aldri la stekepanner stå uten tilsyn når du steker, fordi stekeoljen kan ta fyr. Hvis du ikke følger anvisningene for rengjøring av ventilatoren og utskifting av filtrene, kan det medføre brannfare. - Avtrekkshetten må aldri åpnes når fettfiltrene ikke er montert, og den må holdes under tilsyn hele tiden. Gassapparater må kun brukes under avtrekkshetten når det er gryter på dem. Når du bruker mer enn tre gasskokesoner, må ventilatoren stå på effektivitet 2 eller høyere. Dette vil eliminere varmeoppsamling i apparatet. Før du berører lyspærene, pass på at de er avkjølt. - Ventilatoren må ikke brukes eller etterlates uten riktig monterte lyspærer, siden det er fare for elektrisk støt. - Bruk arbeidshansker ved alle installasjons- og vedlikeholdsinngrep på ventilatoren. Apparatet kan ikke brukes utendørs. Når platetoppen brukes, kan tilgjengelige deler av ventilatoren bli varme.

TA VARE PÅ DETTE HEFTET FOR FREMTIDIG REFERANSE.

Samsvarserklæring

• Dette apparatet er konstruert, produsert og markedsført i samsvar med:
• kravene til sikkerhet i "Lavspenningsdirektivet" 2006/95/EC (som erstatter 73/23/EEC og påfølgende endringer)
• kravene til miljøvennlig utforming i EU-forordningene nr. 65/2014 og nr. 66/2014 i henhold til den europeiske standarden EN 61591 - beskyttelseskravene i EMC-direktivet 2004/108/EC. Apparatets elektriske sikkerhet er kun garantert når det er koblet til et godkjent og jordet elektrisk anlegg.

Energisparingstips

• Slå på ventilatoren på laveste hastighet når du begynner tilberedningen og hold den i gang et par minutter etter at tilberedningen er avsluttet.
• Øk hastigheten kun dersom det er mye røyk og damp og bruk boost-hastighet(er) kun i ekstreme tilfeller.
• Skift ut kullfilteret(ene) ved behov for å opprettholde optimal luktreduksjon. Rengjør fettfilteret(ene) ved behov for å opprettholde optimal fettfilterfunksjon.
• Bruk avtrekksrør med maksimale diameteren som er angitt i dette håndboken for optimal effekt og minimalt med støy.

INSTALLASJON

Når du har pakket ut apparatet, forsikre deg om at det ikke har transportskader. Hvis det oppstår problemer, kontakt forhandleren eller nærmeste serviceavdeling. For å unngå skader må apparatet kun fjernes fra emballasjen i polystyrenskum rett før installasjon.

INSTALLASJONSFORBEREDELSER

ADVARSEL:

Dette produktet er tungt. Løfting og installasjon av ventilatoren må utføres av to eller flere personer.

Minimumsavstanden mellom platene på platetoppen og underkanten på ventilatoren skal ikke være mindre enn 55 cm for elektriske platetopper og 70 cm for gassplatetopper eller kombinasjonsplatetopper. Før installasjon må du også kontrollere minimumsavstandene som er oppgitt i platetoppens bruksanvisning. Hvis installasjonsveiledningen for platetoppen spesifiserer en større avstand mellom platetopp og ventilator, må denne avstanden holdes.

ELEKTRISK TILKOBLING

Forsikre deg om at spenningen som er oppgitt på typeskiltet svarer til spenningen på strømnettet.

Denne informasjonen kan finnes inne i ventilatoren, under fettfilteret.

Strømledningen (type H05 VV-F 3 x 0,75 mm²) må kun skiftes ut av en kvalifisert elektriker. Kontakt serviceavdelingen.

Dersom ventilatoren er utstyrt med et støpsel, settes støpselet i en stikkontakt som er i samsvar med gjeldende forskrifter og plassert slik at den er tilgjengelig etter installasjonen. Dersom ventilatoren er uten støpsel (direkte tilkobling til strømnettet), eller dersom støpselet ikke er tilgjengelig, må det installeres en standard topolet bryter som tillater fullstendig frakobling fra strømnettet ved overspenning i kategori III, i samsvar med installasjonsforskriftene.

GENERELLE ANBEFALINGER

Før bruk

• Kontroller at det ikke er strømbrudd og at apparatet er koblet til strømnettet.
• Slå apparatet av og på for å se om feilen retter seg.
• Ventilatoren suger ikke.
• Kontroller sugeeffekten og juster om nødvendig.
• Kontroller at filtrene er rene.
• Kontroller at ventilasjonsavtrekket ikke er blokkert.

Lyset virker ikke.

1. Kontroller om du kan løse problemet på egen hånd ved hjelp av rådene i "Feilsøkingslisten".
2. Slå apparatet av og på igjen for å se om feilen vedvarer.

Hvis feilen vedvarer etter at du har utført kontrollene ovenfor, kontakt nærmeste serviceavdeling.

Oppgi alltid:

Hvis det blir nødvendig med reparasjoner, kontakt en autorisert serviceavdeling (for å garantere at det benyttes originale reservedeler og at reparasjonene blir utført på riktig måte).

RENGJØRING

ADVARSEL:

• Ikke bruk damprengjøringsapparater. Koble apparatet fra strømnettet.

VIKTIG: Ikke bruk etsende eller slipende midler. Dersom et slikt produkt ved et uhell skulle komme i kontakt med apparatet, må man umiddelbart tørke det av med en fuktig klut.

• Rengjør overflatene med en fuktig klut. Hvis apparatet er svært tilsmusset, tilsettes noen dråper oppvaskmiddel. Tørk med en tørr klut. VIKTIG: Ikke bruk gryteskrubber, metallkraper eller skuremidler. Over tid kan disse ødelegge den emaljerte overflaten.
• Bruk rengjøringsmidler som er spesielt beregnet for rengjøring av apparatet og følg produsentens anvisninger.

VIKTIG: Rengjør filtrene minst en gang per måned for å fjerne alle rester av olje og fett.

VIKTIG:

Trekk ut håndtaket for å fjerne filteret.

Suger opp ubehagelig lukt fra matlaging.

Kullfilteret må skiftes ut hver 4. måned.

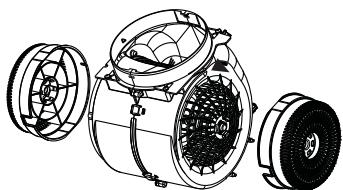

Montering eller utskifting av kullfilteret

1. Koble ventilatoren fra strømnettet.
2. Åpne sugepanelet og fjern det.
3. Fjern fettfiltrene.
4. Sett et kullfilter på hver side slik at de dekker begge beskyttelsesristene på viftemotoren. Drei filtrene med urviseren for å låse dem fast på tappene på midten.

Gå fram i motsatt rekkefølge ved demontering.

Sett fettfiltrene og sugepanelet tilbake på plass.

UTSKIFTING AV LYSPÆRER

Ventilatorens belysningssystem er basert på LED-teknologi.

LED-ene gir optimal belysning, varer inntil ti ganger lengre enn tradisjonelle lyspærer og forbruker 90% mindre energi.

Kontakt serviceavdelingen ved behov for utskifting.

VEDLAGT MATERIAL

Ta alle komponentene ut av pakningene. Kontroller at alle komponentene er til stede.

• Ventilator med motor, lamper og fettfiltre montert (1 eller 2 fettfiltre, avhengig av modellen). Bruks- og monteringsanvisning, 1 hullskjema for montering.
• 6 murplugger 0.8mm
• 6 skruer 0.5 × 45 2 skruer 0 3.5x7 2 tetteskiver 16x2 1 luftutslipsprist 1 stottebrakett for avtrekkskanal

INSTALLASJON - MONTERINGSFORUTSETNINGER

Ventilatoren er beregnet for bruk som "Sugeversjon" eller "Filterversjon".

Sugeversjon

Dampen blir suget opp og fort ut i friluft ved hjelp av et avtrekksrør (ikke inkludert) som festes til koblingen på ventilatorens avtrekksrør. Sørg for at avtrekksrøret er skikkelig festet til koblingen, avhengig av hva slags avtrekksrør som anskaffes.

VIKTIG: Hvis kullfilteret/filtrene allerede er montert, må de fjernes.

Filterversjon

Luften filtreres gjennom ett eller flere kullfiltre og føres ut i rommet igjen.

VIKTIG: Kontroller at luften kan sirkulere fritt.

Dersom ventilatoren er i filterversjon, må kullfilteret monteres.

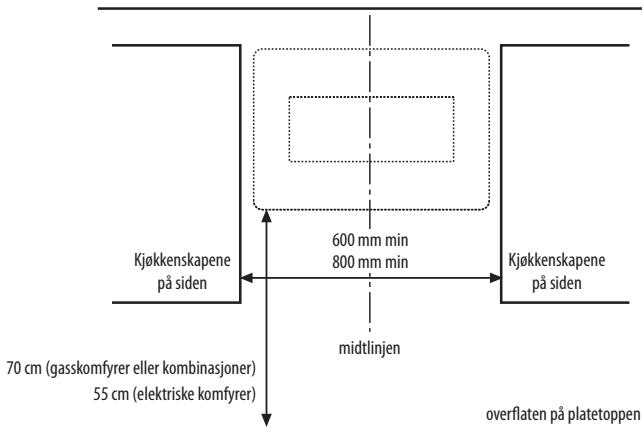

INSTALLASJONSMÅL

INSTALLASJON - MONTERINGSANVISNINGER

VIKTIG: Produktet du har kjøpt kan være litt forskjellig fra det som vises i denne håndboken, men installasjonsinstruksjonene er de samme.

Ventilatoren er IKKE utstyrt med kullfilter. Dette må anskaffes separat

1. Lag en loddrett midtlinje på veggen.
2. Hold hullskjemaet mot veggen (fest det med teip): Den loddrette midtlinjen på hullskkjemaet skal følge midtlinjen du tegnet på veggen.

Merk: Underkanten av hullskjemaet skal svare til underkanten av ventilatoren.

1. Lag 4 hull som vist på tegningen.
2. Fjern hullskjemaet fra veggen, sett de 2 pluggene og de 2 skruene inn i veggen. Pass på at de stikker ut cirka 5 mm; sett den tredje og fjerde pluggen inn i de nederste hullene.
3. Kun for sugeversjonen: Fest støttebraketten for avtrekkskanalen til veggen oppunder taket. Lag hull og sett i murplugger som vist. Fest støttebraketten.
4. Kun for sugeversjonen - avtrekk bak: Lag et hull i veggen bak der avtrekksrøret skal føres ut.
5. Kun for sugeversjonen - avtrekk i taket: Bor et hull i taket der avtrekksrøret skal føres ut.
6. Klargjør tilkoblingen til strømnettet.
7. Drei frontpanelet oppover.
8. Fjern fettfilteret.
9. Kun for filterversjonen: Monter kullfiltrene på motoren som vist på bildet. Drei filtrene for å låse dem fast på tappene på midten.
10. Fest ventilatoren til festeskruene via hullene på baksiden. Sett tetteskiver og skruer i de nederste festehullene. Fest ventilatoren til veggen ved å stramme de to festeskruene. 13a. Kun for sugeversjonen: Koble avtrekksrøret til luftutslipshullet på ventilatoren. 13b. Kun for filterversjonen: Monter plastristen på luftutslipshullet på ventilatoren.
11. Kun for sugeversjonen: Røret føres ut i friluft (avtrekk bak eller i taket).
12. Kun for sugeversjonen: Monter avtrekkskanalen oppå ventilatoren slik at den dekker avtrekksrøret. Fest den øverste delen av avtrekkskanalen til festebraketen med 2 skruer.

Kontroller at ventilatoren fungerer som den skal. Se avsnittet Beskrivelse og bruk av ventilatoren.

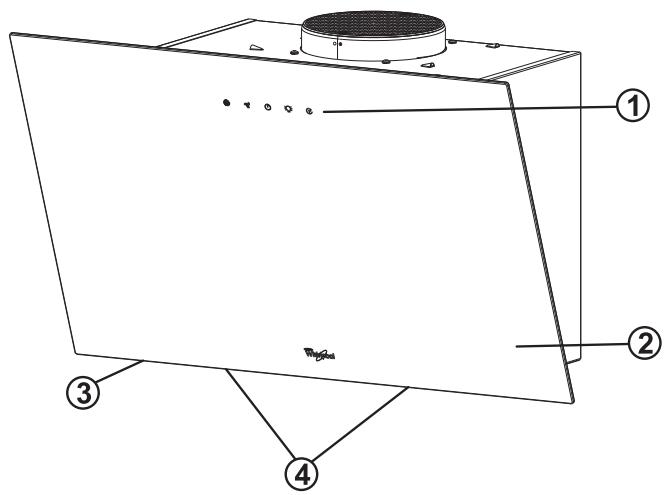

1. Betjeningspanel.
2. Sugepanel.
3. Fettfiltre.
4. LED-lamper.

Betjeningspanel

Den kan brukes til å veksle mellom lav og høy hastighet.

b - Knapp for lav motorhastighet

Den styrer lav motorhastighet.

a

b

c

d

e

c - Strømknapp

Slå strømmen på og av. Alle de andre knappene styres av strømknappen unntatt lysknappen.

d - Lysknapp

Slår lampen på og av.

e - Knapp for forsinket avslåing

Trykk lett på knappen; når motoren er i gang, begynner indikatorlampen å blinke og motoren slår seg av etter tre minutter. Under denne forsinkelsen avbrytes funksjonen når du trykker en gang på knappen.

VIKTIGE SIKKERHETSANVISNINGER
