Producttype	Afzuigkap
Modellen	CTB 6250 X / CTB 6250 XH
Merk	Beko
Breedte	598 mm
Diepte	175 mm
Hoogte	280 mm
Nettogewicht	7,6 kg
Brutogewicht	8,5 kg
Voedingsspanning	220 - 240 V, 50-60 Hz
Aantal snelheden	3
Afzuigcapaciteit	420 m³/h
Motorvermogen	140 W
Verlichting	2 lampen van 28 W elk
Diameter luchtafvoerbuis	120-150 mm
Afvoermodus	Afzuigend of filterend (recirculatie)
Filters	Metaal vetfilter wasbaar (vaatwasser) en actief koolstoffilter (vervangbaar)
Reinigingsfrequentie vetfilters	Om de 2 maanden (of vaker afhankelijk van gebruik)
Vervangingsfrequentie koolstoffilter	Om de 3-4 maanden (of vaker afhankelijk van gebruik)
Installatietype	Wandmontage of onder kast
Minimale afstand boven een kookplaat	650 mm (tenzij anders vermeld)
Beschermingsklasse	Aarding verplicht
Kleur	Zwart
Garantie	Volgens fabrikantvoorwaarden

Veelgestelde vragen - CTB 6250 XH - CTB 6250 X BEKO

Hoe installeer ik de afzuigkap CTB 6250 X?

Installatie kan door directe schroefbevestiging aan de muur of door vastklikken onder een kast. Gebruik de meegeleverde schroeven (4,2x44,4 mm) en houd een minimale afstand van 650 mm boven de kookplaat aan. Voor de afzuigversie sluit u een buis van 120 of 150 mm aan op de afvoer; voor de filterversie installeert u een actief koolstoffilter.

Hoe reinig ik de vetfilters?

De metalen filters zijn vaatwasmachinebestendig of kunnen met de hand worden gewassen. Verwijder ze een voor een door de haken te bedienen, was ze zonder ze te buigen, droog ze en monteer ze terug met het handvat zichtbaar. Aanbevolen frequentie: om de 2 maanden.

Wanneer moet ik het actief koolstoffilter vervangen?

Het koolstoffilter kan niet worden gewassen en moet elke 3-4 maanden worden vervangen, of vaker bij intensief gebruik. Om het te vervangen, verwijdert u eerst de vetfilters, klikt u het oude filter los en plaatst u het nieuwe filter.

Hoe vervang ik de verlichting van de afzuigkap?

Schakel eerst de afzuigkap uit en laat de lampen afkoelen. Verwijder de vetfilters, draai de oude lampen los en vervang ze door identieke modellen (2x28 W). Monteer de filters terug.

Wat te doen als de afzuigkap niet goed zuigt?

Controleer of de filters niet verstopt zijn: reinig de vetfilters en vervang indien nodig het koolstoffilter. Zorg er ook voor dat de afvoerbuis niet geknikt of verstopt is en dat de afzuigkap op de aanbevolen hoogte is geïnstalleerd.

Kan de afzuigkap in recirculatiemodus werken?

Ja, hij kan worden gebruikt in filterversie. Installeer een actief koolstoffilter (niet meegeleverd) en leid de gerecirculeerde lucht naar de ruimte via het meegeleverde verstelbare rooster. Zorg ervoor dat het koolstoffilter is geplaatst.

Wat is het maximale afzuigvermogen?

Het maximale afzuigvermogen is 420 m³/h, bereikt op snelheid 3 (maximum snelheid). Kies voor stil gebruik snelheid 1.

Hoe sluit ik de afzuigkap elektrisch aan?

Sluit de afzuigkap aan op een 220-240 V stopcontact met aarding. Het wordt aanbevolen een tweepolige schakelaar te installeren met een contactopening van minimaal 3 mm. Een beschadigd netsnoer moet worden vervangen door de fabrikant of een professional.

Is de afzuigkap compatibel met een gasfornuis?

Ja, maar houd een minimale afstand van 650 mm tussen de kookplaat en de afzuigkap aan. Als het gasfornuis een grotere afstand voorschrijft, volg dan die aanwijzing. Zorg voor goede ventilatie van de ruimte om overmatige onderdruk te voorkomen.

Hoe gebruik ik de bediening?

De afzuigkap heeft drie bedieningen: L (licht) om de verlichting aan/uit te zetten, M (motor) om de afzuiging te starten/stoppen, en V (snelheden) om te kiezen uit 3 snelheden: 1 (stil voor lichte damp), 2 (gemiddeld voor normaal gebruik), 3 (maximaal voor sterke emissies).

GEBRUIKSAANWIJZING CTB 6250 XH - CTB 6250 X BEKO

1 Adviezen en Suggesties 48
2 Eigenschappen 50
3 Installatie 52
4 Gebruik. 54
5 Onderhoud. 55

PORTUGUES

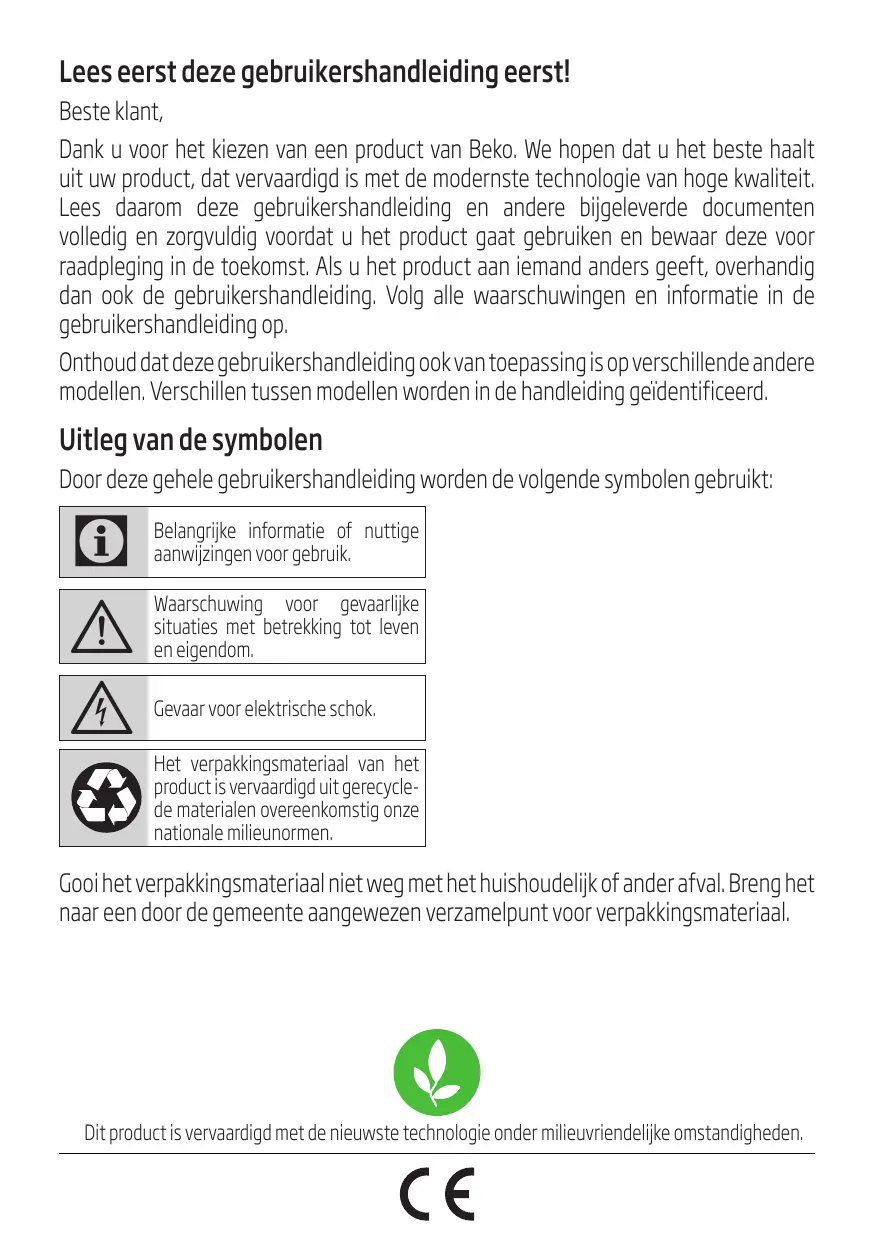

Lees eerst deze gebruikershandleiding eerst!

Beste klant,

Dank u voor het kiezen van een product van Beko. We hopen dat u het Beste haaltuit uw product, dat vervaardigd is met de modernste technologie van hoch kwaliteit. Lees waarom deze gebruikershandleiding en andere bijgeleverde documenten volledig en zorgvuldig voordat u het product gaat gebruiken enbewaar deze voor raadpleging in de toekomst. Als u het product aan iemand anders geeft, overhandig dan ook de gebruikershandleiding. Volg alle waarschuwingen en informatie in de gebruikershandleiding op.

Onthoud dat deze gebruikershandleiding ook van toepassing is op verschillende andere modellen. Verschillen:tussen modellen worden in de handleiding geidentificerd.

Uitleg van de symbolen

Door deze gehele gebruikershandleiding worden de volgende symbolen gebruikt:

i	Belangrijke informatie of nuttige aanwijzingen voor gebruik.
!	Waarschuwing voor gevaarlijke situatuies met betrekking tot leven en eigendom.
4	Gevaar voor elektrische schok.
	Het verpakkingsmateriaal van het product is vervaardigduit gerecycle de materialien overeenkomstig荃 nationale milieuunormen.

Gooi het verpakkingsmaterial Niet weg met het huishoudelijk of ander afval. Breng het waar een door de gemeente aangewezen verzamelpunt voor verpakkingsmaterial.

Dit product is vervaardig met de{niewste technologie onder milieuvriendelijke omstandigheden.

!	Deze gebruiksaanwijzing geldt voor verzischillende uitvoeringen van het apparaat. Het is möglich dat er een,aantal kenmerken worden beschreiben die Niet van toepassing়n op uw apparaat.

1.1 Installatie

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomtuit onjuiste of Niet overeenkomstig de regels der kunst uitgevoerde installaties.
• De minimale veiligheidsafstand:tussen de kookplaat en de wasemkap bedraagt 650~mm (sommige modellen+kennenlager wordengeinstalleerd, raadpleeg de paragrafen afmetingen en installmente).
• Controller of de netspanning correspondiert met de spanning die aangegeven is op hetplaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klassle l dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120mm of groter. De leiding要去en zo kort möglichke route afleggen.
• Sluit de wasemkap Niet aan op afvoerijpen van rook die geprodueerd is door verbranding (verwarmingsketels, open haarden etc.).

• Als er in het vertrek zowel de wasemkap als apparaten die nicht op elektricitieit werkken (bijvoorbeeld gasapparaten) worden gezruikt,要去ervoorn worden gezorgd dat het vertrek voldoende geventileerd worden. Indien de keulen geen gat in de buitenmuur hebigt om de aanvoer van schone lucht te garanderen, dient dit gemaaakt te worden. Een juist gebruik zonder bevaren worden verkragen wanner de maximale onderdruk in het vertrek Niet hoger is dan 0,04 mbar.

• Om elk risico te voorkomen要去en beschadigde voedingskabel door de fabrikant of door de technische servicedienst worden verrangen.

• Als de instructies voor installations voor de gaskooktoestel een grotere afstand boven aangegeven, moet rekening worden gehonden. Alle voorschriften betreffende de afvoer van lustcht要去en in achevent worden genomen.

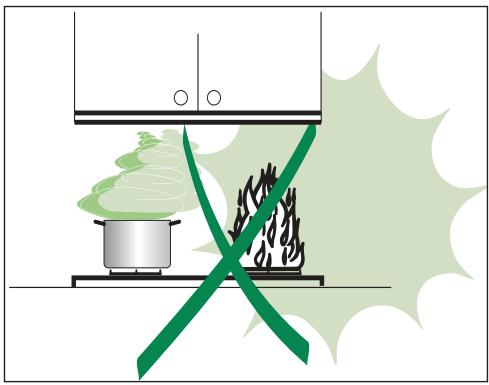

1.2 Utilisation

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters algid tijdig en nauwgezet uit, volgens de aanbevolen intervallen (Brandgevaar).
• Om de oppervlakken van de kap schoon te makes is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

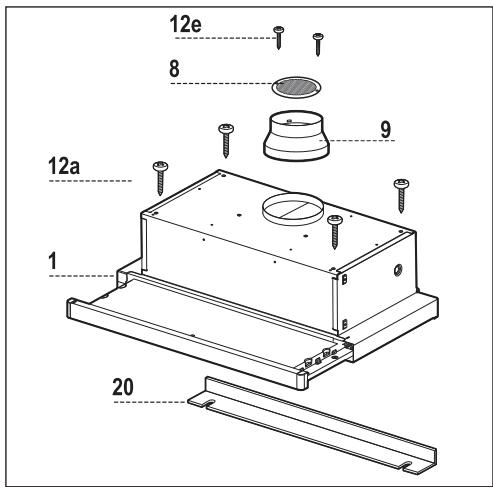

2.1 Onderdelen

Réf. Q.te Productonderdelen

1 1 Wasemkap compleet met:Bedien- ningen,Licht, Ventilatorgroep, Filters

8 1 Richtingrooster luchtuitlaat

9 1 Reductieflens 150-120 mm

20 1 Sluitprofiel

1 Gebruiksaanwijzing

2.2 Encombrement

2 Eigenschappen

2.3 Technische specificaties

	CTB 6250 W	CTB 6250 B	CTB 6250 X/XH	CTB 9250 X/XH
Breedte	598 mm			898 mm
Diepte	175 mm
Hoogte	280 mm
Stroomvoltage	220 - 240 V, 50-60 Hz
Bediening	3
Zuigkracht	420 m³/h
Motorvermogen	140 W
Lampvermogen	2X28 W
Diameter luchtuitlaatpijp	120-150 mm
Netto gewicht:	7,6 kg			9,3 kg
Brutogewicht	8,5 kg			10,5 kg
Kleur	Wit	Zwart	RVS	RVS

Markeringen op het product of de waarden in andere documenten die bij het product worden geleverd, waarden die zich verzreaken onder laboratoriumomstandigheden, volgens de relevante normen. Deze waarden konnen variieren, afhankelijk van het gebruik van het product en de omgevingstoestanden.

3 Installatie

3.1 Boren van gaten in draagvlak en montage kap

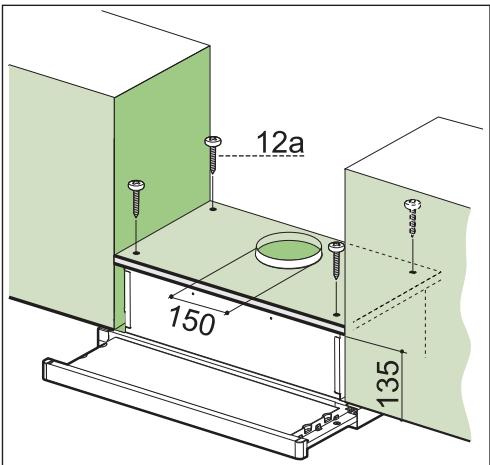

Montage Met Schroeven

• Het draagvlak van de kap moet 135 mm hoger zichen dan het ondvliak van de hangkastjes.
  Boor een gat van 4,5 mm in de drager met behulp van de bijgeleverde boormal.
  Booreen gat van 120-150 mm in het draagvlak met behulp van de bijgeleverde boormal.
• Bevestig met de 4 bijgeleverde schroeven 12a (4,2 x 44,4).

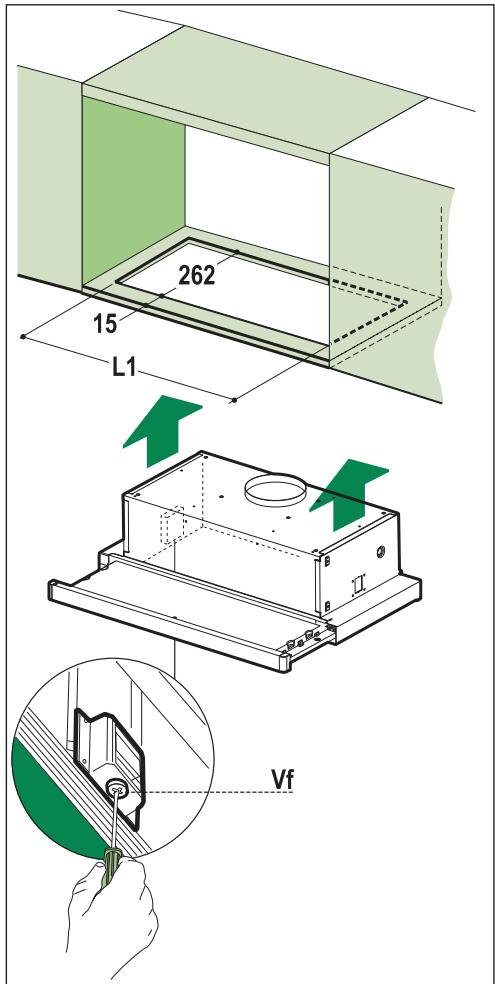

Montage Met Klikbevestiging

• De kap kanrechtstreeks op het ondervlak van de hangkastjes worden geinstalleerd met+zijsteunen met klikbevestiging.
• Boor gaten in de ondervlakken van de hangkastjes, zoals aangegeven.
• Plaats de kap tot deze vasthaakt op de zichsteunen met klikbevestiging.
• Blokker het geheel door de schroeven Vf vanaf de onderkant van de kap vast te draaien.

Type wasemkap	CTB 6250 W/B/X	CTB 9250 X
L1	510	810

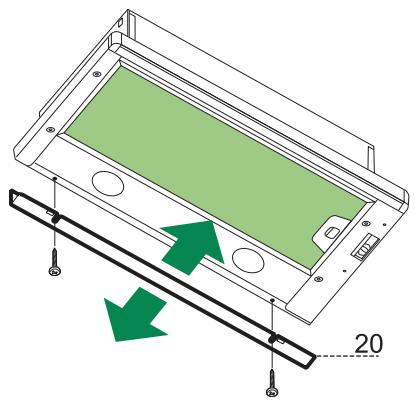

Sluitprofil

• De ruimte:tussen de rand van de kap en de awhile mand kan worden afgesloten met behulp van het bijgeleverde profiel 20 met de voor dit doel reeds aanwezigse schroeven.

3 Installatie

3.2 Aansluitingen

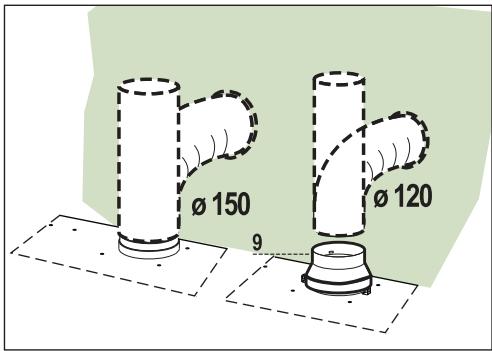

3.2.1 Luchtuitlaat Afzuigversie

Bij installmentie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buizame leiding van 150 of 120 mm, maar keuze van de installateur.

• Voor verbinding met een leiding van 120mm ,要去 de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
• Zet de leiding vast met geschikt leidingkle men. Het benodigde materiaal worden nicht bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

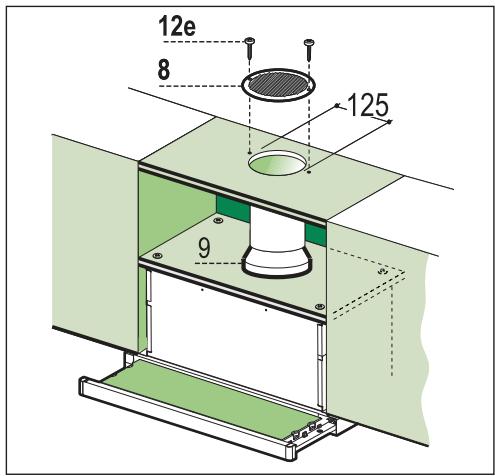

3.2.2 Luchtuitlaat Filterversie

• Boor een gat van 0.125 ~mm in de eventuele plank boven de kap.
• Breng de reductieflens 9 op de uitlaat van de wasemkap aan.
• Verbind de flens met de uitlaatopening op de plank boven de kap met behulp van een starre of flexibele leiding van 120mm
• Zet de leiding vast met geschikte leidingklemmen.Het benodigde materialial worden nicht bij de wasemkap geleverd.
• Bevestig het richtingsrooster 8 op de uitlaat van de gerecircularerde lucht met 2 van de bijgeleverde schroeven 12e (2,9× 9,5)
• Verzeker u ervan dat het geurfilter met actieve koolstof geinstalleerd is.

3.2.3 Elektrische Aansluitingettrica

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.
• Nadat u de kap geinstalleer heeft,要去 u het uitschuifbare gedeelte de eerste koer met kracht maar buiten trekken tot het Niet verder kan en u een klik hoog.

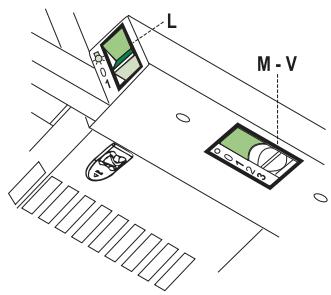

4 Gebruik

L	Lichten	Hiermee schakelt u de erlichting aan en uit.
M	Motorr	Hiermee schakelt u de afzuigmotor aan en uit.
V	Snelheid	Instelling van de werkingsnelheid:1. Minimumsnelheid, geschikt voor een continu en zeer stille luchtver-sing, als er weinig kookdampen zijn.2. Gemiddelde snelheid, geschikt voor de meeste gebruksomstandigheden, gezien de uitstekende verhoud ingtussen de hoeveeilheid behandelde lucht en het geluidsniveau.3. Maximumsnelheid, geschikt om degrootste kookdampen tegen te gaan, ook voor langereijd.

L	Lichten	Hiermee schakelt u de erlichting aan en uit.
M	Motor	Hiermee schakelt u de afzuiimotor aan en uit.
V	Snelheid	Instelling van de werkingsssnheid:1. Minimumsnelheid, geschikt voor een continu en zeer stille luchtver-sing, als er weinig kookdampen zijn.2. Gemiddelde snelheid, geshikt voor de meeste gebruiksomtandigheden, gezien de uitstekende verhoudng:tussen de hoeveelheid behandelde lucht en het geluidsniveau.

5 Onderhoud

5.1 Vetfilters

5.1.1 Reiniging Van De Metalen Zelfdragende Vetfilters

• Deze filters moeten minstens om de 2 maanden of, bij een bijzonder intensief gebruik vaker, gereinigd worden. Ze können ook in de vaatwasmachine afgewassen worden.
  Trek de rolletjes met de zuiggroepaar voren.
• Verwijder de filters één voor één door aan de hiervoor bestemde hendeltjes te trekken.
• Was de filters zonder ze te vouwen en LAST zedrogen alvorens ze wee terug te plaatsen. (Een eventuele kleursverandering van het oppervlak van de filters, die na verloop vanijd kan optreden, heeft absolutiert geen invloed op de goede werkung ervan.)
• Plaats de vetfilters terug, maar let erop dat de handgreep goed zichtaar blijft.
• Sluit opniewu de zuiggroep.

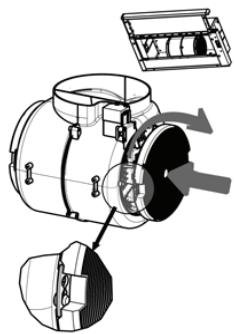

5.2 Geurfilter (Filterversie)

5.2.1 Vervanging

• Let op: schakel de lichten uit en wacht tot de lampen+zijn afgekoeld,voordat u het geurfilter verwangt.

• Deze filter kan nicht gewassen of geregenereerd worden en moet ongeveer om de 4 maanden verrangen worden. Indien U de wasemkap zeer intensief gebruikt,要去 U de filter zichs vaker verrangen.
  Trek de rolletjes met de zuiggroep waar voren.

• Verwijder de vetfilters.
• Verwijder de verzadigde geurfilter met actieve koolstof door aan de hiervoor bestemde hendeltjes te trekken.
• Monteer het/Newwe filter door het op zichplaats vast te drukken.
• Plaats opnieuw de vetfilters.
• Sluit opniewu de zuiggroep.

5.3 Verlichting

5.3.1 Vervanging Van De Lampen Gloeilampen van 28W

• Verwijder de metalen vetfilters.
• Schroef de lampen los en verrang ze door niwe lampen metdezelfde eigenschappen.
• Plaats de metalen vetfilters terug.
