INSTRUKCJA OBSŁUGI CTB 6250 XH - CTB 6250 X BEKO

1 Zalecenia i sugestie. 75
2 Charakterystyka 76
3 Instalacia. 78
4 Uzytkowanie. 80
5 Konserwacja 81

LIETUVIU

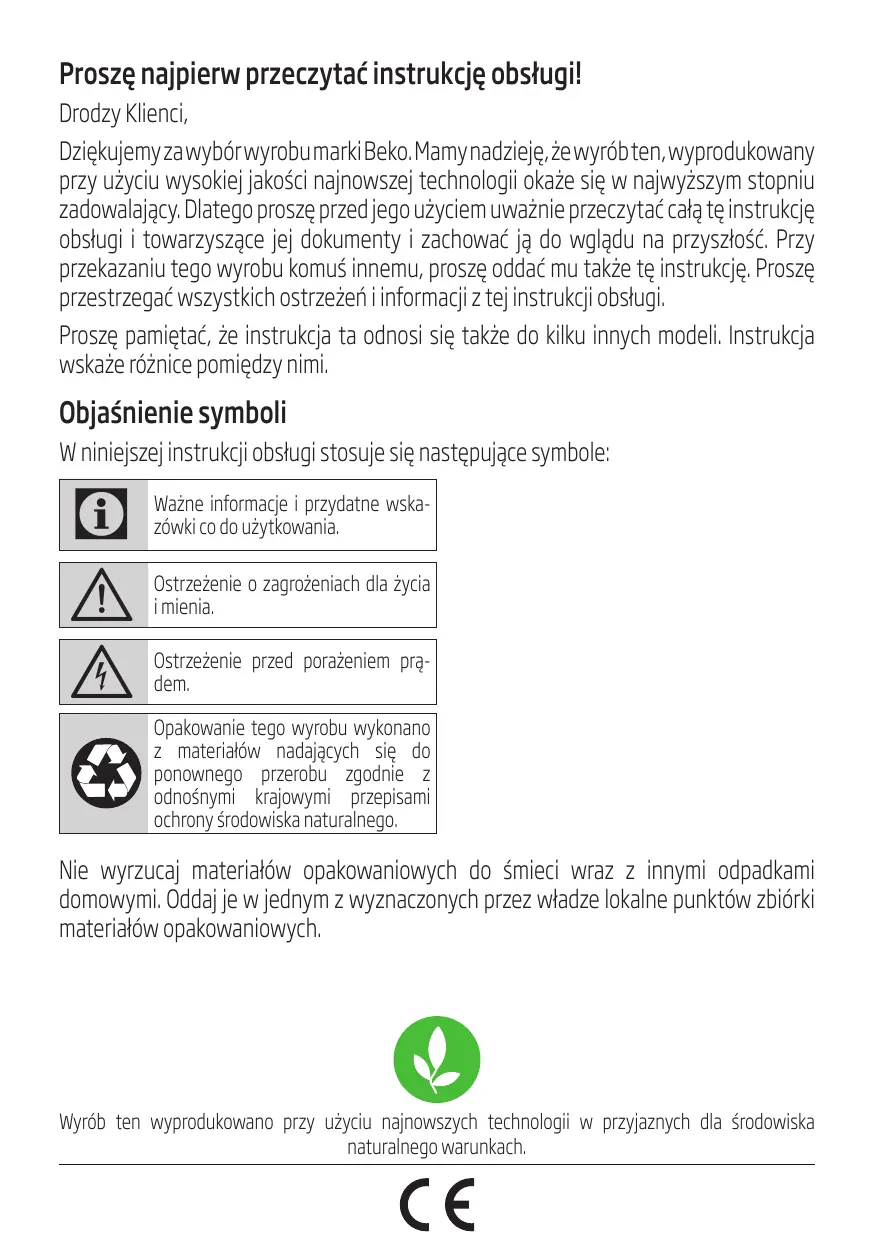

Prosę najpierw przyȩć景德镇o obsługi!

Drodzy Klienci,

Dziekujemy za wyborwyrobumarki Beko. Mamynadzieje, zewyrob ten, wyprodukowany przy uzyciu wysokiej jakosci najnowszej technologii okazie sie w najwyszym stopniu zadowalajacy. Dlatego prosze przy得住aco uzymiem uwaznie przyczytać cala te instrukcję obstugi i towarzyszȩce jej Dokumenty i zachować ja do wgladu na przyszłosc. Przy przy bezakaniukiego wyrobu komuś innemu, prosze oddać mu takawe instrukcję. Prosze przyestręgać wzystkich ostrzeżen i informaci z tej instrukcjji obstugi.

Prosę pamiątac,ź instruktacja ta odnosi są są德州 do kilku innych modeli. Instrukacja wskości rożnice pomietność nimi.

Objasnienie symboli

W niniejszej instrukcji obslugi stosuje sie nastepujuce symbole:

i	Waźne informacja i przydatne wka-zówki co do uzytkowania.

!	Ostrzeżenie o zagrożeniach dla zęcia i mienia.

3	Ostrzeżenie przyced porazeniem prę-dem.

Opakowanie tego wyrobu wykonano z materiałyń nadajych są do ponownego przerobu zgodnia z odnosnymi krajowymi przyopsisami ochronyŚrogowiska naturalnégo.

Nie wyrzucaj materiałów opakowaniowych do smieci wraz z innymi odpadkami domowymi. Oddaj je w Jednym z wyznaczonych przy czadze lokalne punktów zbiórki materiałów opakowaniowych.

Wyrob ten wyprodukowano przy uzyciu najnowszych technologii w przyjaznych dlaŚrodowiska naturalnégo warunkach.

1 Zalecenia i sugestie

1.1 Instalacja

• Producent nie ponosi odpowiedzialnosci za zadne szkody powstawe wwyniku niewlasciwej lub nieprawidlowej instalacji.
• Minimalna bezpieczna odlegość pompiody plętą kuchenna a okapem wynosi 65 cm (niektóre modele⩽mina instalowac nizej, prosze to sprawdzić w punktach dotyczych wymiarów roboczych i instalacji).
• Sprawź,czy napiecie w sieci odpowiada podanemu na tabliczce znamionowej wewnątrz okapu.
• W odniesieniu do urzadzen klasy I, sprawdžc, czy domowa siec zasilajca zapewnia odpowiednie uziemienie.
• Przyañcz wymiąd do przywodu kominowej z rurę o srednicy co najmnej 120 mm. Droga wylotu spalin musi byc jak najrótsza.

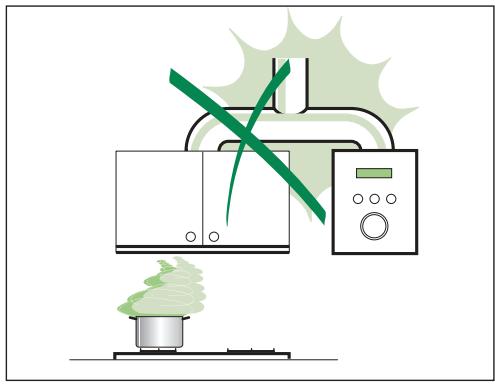

• Nie przyłączaj wymiągu okapu do przywodów kominowych przenoszȩch dym ze spalania (z kotłow, kominków, itp.).
• Jesli wciag uzywany jest w połaczeniu z urzadzeniamiNieelektrycznymi (np. urzadzeniami z palmikami gazowymi),aby zapobiec cofaniu sie spalin nalezy zapewnic odpowiednie wietrzenia pomieszczenia. Aby zapewnic doplyw swiezegogowietra, kuchnia musi miec wywietznik prowadźcy bezposrednio na zewnatrz budynku.

1.2 Uzytkowanie

Okap kuchenny sluzy wylacznie do uzytku domowego w celu usuwania zapachów kuchennych.

• Nie wolno uzywac go do celów innych nied te, dla kórchy zostal przyznaczony.

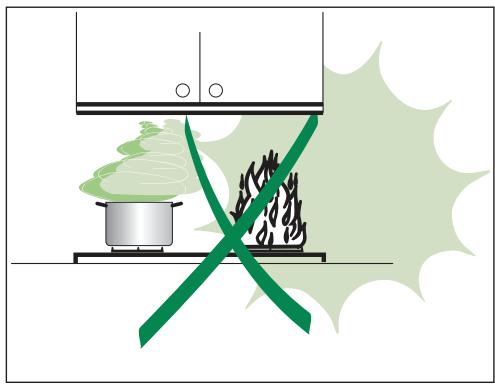

• Nie wolno pozostawiać otwartego ognia pod dzialajacym okapem.

• Ustaw plomien tak, abyPokrywa! tylko dno garnka i sprawdz,czy nie siega na boki.
• Frytkownice trzeba stale observerwować w trakcie uzytkowania: przyegrzany olej要去 sąć sie plomieniem.
• Okapu nie powinny uzywać daneci ani osobyNieprzeszkolone w是我的 uzytkowaniu.

1.3 Konserwacja

• Przed przystapieniem do prac konserwacyjnych wyłucz okap, lub odźcz go od zasilania.
  Czyść oraz / lub wymieniaj filtry po upływie okreslonego czasu (zagrożenie pozarowe).
• Korpus okapuczyć wilgotna sciereczka i obojetym detergentem wplynie.

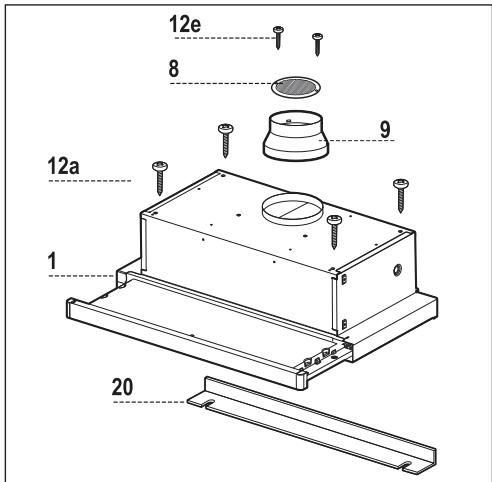

2.1 Czosci skladowse

Nr Ilośc Czȩśćskładowa

1 1 Korpus okapu, wraz z: przyciska-mi sterowania, oswietleniem, dmuchaw, filtrami

8 1 Kratka kierunkowa wylotu powietrza

9 1 Zwękka 0 150-120 mm

20 1 Element zamykjacy

Nr Ilośc Elementy montaźowe

12a 4 Wkrety 4,2x44,4
12e 2 Wkrety 2,9x9,5

Ilosć Dokumentacja

1 Instrukcja obstugi

2.2 Wymiary

2 Charakterystyka

2.3 Dane techniczne

	CTB 6250 W	CTB 6250 B	CTB 6250 X/XH	CTB 9250 X/XH
Szerokość	598 mm			898 mm
Głowobokość	175 mm
Wysokość	280 mm
Napiȩcie zasilania	220 - 240 V, 50-60 Hz
Sterowanie	3
Moc sssania	420 m³/h
Moc silnika	140 W
Moc lampki	2X28 W
Średnica rury wylotu powietrza	120-150 mm
Masa netto	7,6 kg			9,3 kg
Masa brutto	8,5 kg			10,5 kg
Kolor	Biały	Czarny	Stal niedzewna	Stal niedzewna

Wartosci oznaczone na okapie i podane w innych dokumentach wraz z nim dostarczonych uzyskano w warunkach laboratoryjnych, wedlug stosownych norm. Wartosci te mogs ie róznic w zaleźnosci od uzytkowania okapu i warunków w是我的 otoczeniai.

3.1 Wiercenie powierzchni nośnej i mocowanie okapu

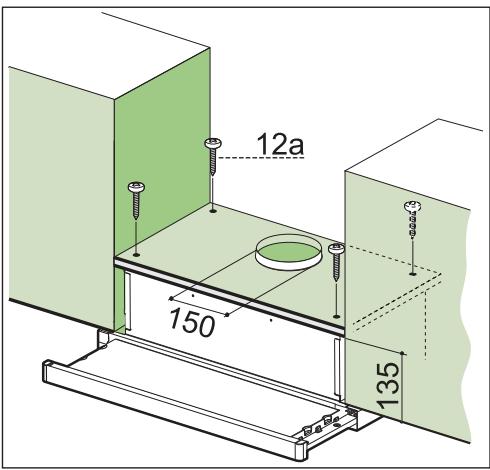

Mocowanie na wkrty

• Powierzchnia nośna okapu musi byc 135 mm powyzej dolnej powierzchni elementów naSciennych.
• Wiertlem 4,5 mm wywierc otwory w podporze, przy użyciu dostarczonego wzornika.
• Wytnij otwr 0 150 mm w powierzchni nosnej, przy użyciu wzornika.
  Zamocuj okap przy pomocy dostarczonych 4 srub12a(4,2x44,4).

Mocowanie na zatrzaski

• OkapMZaZamocawaBezpoSrednio na dolnej powierzchni elementow nasciennych przy pomocy bocznych wspornikow zatrzaskowych.
• Wytnij otwr montażowy w dolnej powierzchni elementu naSciennego, jak pokazano na rysunku.
• Włódź okap,ź boczne wsporniki zatrzasność w swoich.mięszech.
• Zablokuj je poprzej dokrecenie strubek Vf pod okapem.

Typ okapu	CTB 6250 W/B/X	CTB 9250 X
L1	510	810

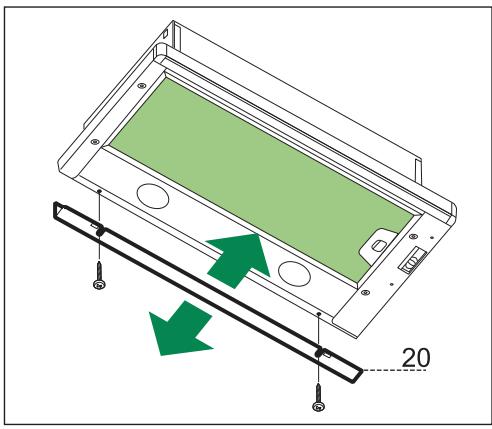

Element zamykajacy

• Przestrzen pomiedzy krawedzia okapu i tylna sciana przy pamoczy dostarczonym elementem 20 przy pomocy dostarczonych w tym celu szubek.

3.2 Przyęxaczenia

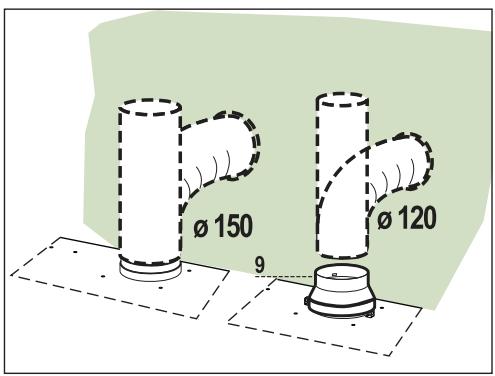

3.2.1 Wersja wylotu powietrza z wyciagiem

Aby zainstalować okap w wersji z wymiagiem powietrza, przyłącz okap do przewodu kominowej za pomoc gyętkiej lub sztywnej rury 0150 lub 120 mm, do wyboru przy bez montera.

• Aby zainstalowć przyłącze 0 120 mm wylotu powietrza, załódź węȩzek 9 na wylot korpusu okapu.
• Zamocuj rure w jej.), owiednimi obejmami zaciskowymi (nie s), dostarczane wraz z okapem).
• Wyjmij filtry weglowe, jesti są.

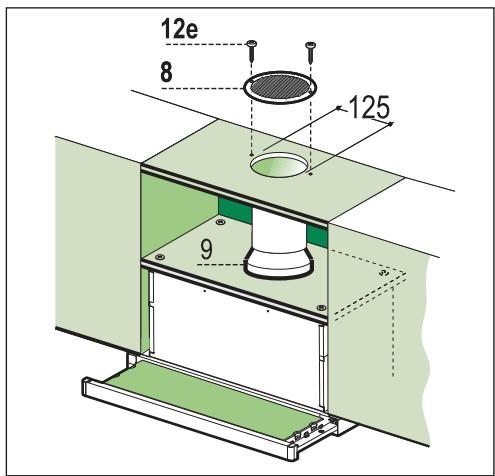

3.2.2 Wersja wylotu powietrza z recyrkulacja

• Jeźeli ponad okapem znejduje są polka, wytnij wNiej otwor 0125 mm.
  Zafoz zwezeke 9 na wylot korpus okapu.
• Połucz węźek z wylotem na polce nad okapem giétrka lub sztywna rurę 0120 mm.
• Zamocuj rure w jej.), owiednimi obejmami zaciskowymi (nie s), dostarczane wraz z okapem).
  Zamocuj kratkę wentylacyjn 8 na wylocie powietrza z recyrkulacja dostarczonymi wraz z okapem dwoma Śrubkami 12e (2,9 x 9,5).
• Upewnij sie, ze włozono filtry z węgla aktywnego.

3.2.3 Połaczenia elektryczne

• Przyłucz okap do sieci zasilajść poprzej przyłącznik dwubiegunowy o odstepie stykowski co najmiej 3 mm.
• Po zainstalowaniu okopu, za pierwszym razem konieczne jest energiczne otwarcie wozka przyesuswnego, AZ do uslyszenia trzaśnięcia oznaczajacego koniec ruchu.

4 Uzytkowanie

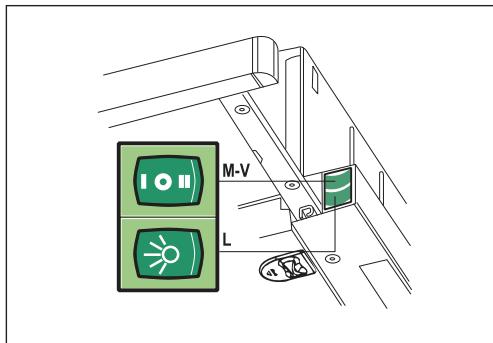

4.1 Panel sterowania

L	Oświetlenie	Załuczanie i wylączanie oswie- tlenia
M	Silnik	Załuczanie i wylączanie silnika wyciȩgu.
V	Cią	Regulacja ciȩgu wymiȩgu: 1. Cią walny, sąwy do piąglej i cie- chey wymiany powietrza przy uniemarkowyam gotowi任何人. 2. Cią sredni, odpowiedni dla wiekszość warunkowy uzytko- wania, zapewnia optymalne proporcie przechywu powie- trza do powodowych nim odglosów. 3. Cią maksymalny, stosowa- ny do usuwania najbardziej intensywnych zapachów ku- chennych, sąze przy dędźsty czas.

L	Oświetlenie	Załuczania i wyłuczania oslowienia
M	Silnik	Załuczania i wyłuczania silnika wymiągu.
V	Prędkość	Regulacja piagu wymiągu:1. Ciąg walny, sązy do piąglej i cichej wymiarygowiatrza przy umiarkowyam gotowaniu.2. Ciąs sredni, odpowiedni dlawckszość warunków uzytkowyania, zapewnia optymalne proporcje przyȩpywu powie-trza do powodowanych nim odgośowo.

5.1 Filtry tuszczu

5.1.1 Czyszczenie kasetowych metalowych filtrów tłuszczu

• Filtry te trzeba czyscić co 2 miesiace, lub czȩciej w przypadku intensywnego uzytkowania. Mnza je czyscić w zmywarce do naczyn.
• Wysun szuflade ssaia okapu.
• Wyjmuj filtry po kolei, po odłączeniu ich elementów mocujacych.
• Umyj filtry, uwazajac, aby ich nie zginać. Przed ich ponownym zamontowaniem odczekaj, æ wyschná. (Filtry mogź zmienić kolor po umyciu, nie wptywa to"Justak na ich skutecznosć)
• Włȩdajęc filtrzy z powrotem do okapu zworćć uwage, aby zamontowej je poprawnie, uchwym to do zewnątrz.
• Wsuń szuflade smania okapu.

5.2 Filtr węglowy (Wersja z recyrkulacja)

5.2.1 Wymiana filtrów węglowych

Ostrzeżenie: Przed wymianą filtru zapachu wyłącz oświetlienie i odczekaj,źarówki ostygną.

• Filtrów tych nie maya myc ani regenerować i trzeba je wymieniać mniejantiago co 4 miesiace, lub czȩciej w przypadku intensywnego uzytkowania.

• Wysun szuflade smania okapu.

• Wyjmij filtrty tłuszczu.
• Wyjmij nasycony filtr węglowy po zwolnieniu zaczepów blokujących
• Załoz nowy filtr, zaczepiajac go w obsadzie.
• Włódź z powrotem filtry tuszczu
• Wsuń szuflade smania okapu.

5.3 Oswietenie

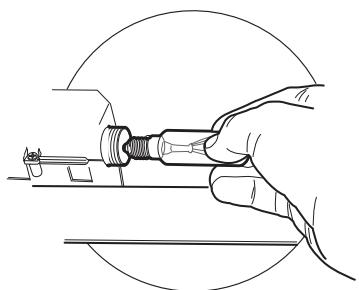

5.3.1 Wymiana zarowek

Zarowski 28W

• Wyjmij metalowe filtry tuszczu.
• Wykrećić uzskodzona zarówke i wymieni na nowa takich samych parametrach.
• Włódź z powrotem filtry tuszczu
