Type de produit	Hotte aspirante
Modèles	CTB 6250 X / CTB 6250 XH
Marque	Beko
Largeur	598 mm
Profondeur	175 mm
Hauteur	280 mm
Poids net	7,6 kg
Poids brut	8,5 kg
Tension d'alimentation	220 - 240 V, 50-60 Hz
Nombre de vitesses	3
Puissance d'aspiration	420 m³/h
Puissance du moteur	140 W
Éclairage	2 lampes de 28 W chacune
Diamètre du tuyau de sortie d'air	120-150 mm
Mode d'évacuation	Aspirante ou filtrante (recyclage)
Filtres	Filtre anti-graisse métallique lavable (lave-vaisselle) et filtre à charbon actif (remplaçable)
Fréquence de nettoyage des filtres anti-graisse	Tous les 2 mois (ou plus souvent selon usage)
Fréquence de remplacement du filtre à charbon	Tous les 3-4 mois (ou plus souvent selon usage)
Type d'installation	Montage mural ou sous armoire
Distance minimale au-dessus d'une plaque de cuisson	650 mm (sauf indication contraire)
Classe de protection	Mise à la terre obligatoire
Couleur	Noir
Garantie	Selon conditions du fabricant

FOIRE AUX QUESTIONS - CTB 6250 XH - CTB 6250 X BEKO

Comment installer la hotte CTB 6250 X ?

L'installation peut se faire par vissage direct au mur ou par encliquetage sous une armoire. Utilisez les vis fournies (4,2x44,4 mm) et respectez une distance minimale de 650 mm au-dessus de la plaque de cuisson. Pour la version aspirante, raccordez un tuyau de 120 ou 150 mm à l'évacuation ; pour la version filtrante, installez un filtre à charbon actif.

Comment nettoyer les filtres anti-graisse ?

Les filtres métalliques sont lavables au lave-vaisselle ou à la main. Retirez-les un par un en actionnant les crochets, lavez-les sans les plier, séchez-les et remontez-les avec la poignée visible. Fréquence recommandée : tous les 2 mois.

Quand remplacer le filtre à charbon actif ?

Le filtre à charbon ne se lave pas et doit être remplacé tous les 3-4 mois, ou plus souvent en cas d'utilisation intensive. Pour le changer, retirez d'abord les filtres anti-graisse, puis déclipez l'ancien filtre et mettez le nouveau en place.

Comment remplacer l'éclairage de la hotte ?

Éteignez d'abord la hotte et laissez refroidir les ampoules. Retirez les filtres anti-graisse, dévissez les anciennes lampes et remplacez-les par des modèles identiques (2x28 W). Remontez les filtres.

Que faire si la hotte n'aspire pas correctement ?

Vérifiez que les filtres ne sont pas obstrués : nettoyez les filtres anti-graisse et remplacez le filtre à charbon si nécessaire. Assurez-vous aussi que le tuyau d'évacuation n'est pas plié ou bouché et que la hotte est bien installée à la hauteur recommandée.

La hotte peut-elle fonctionner en mode recyclage ?

Oui, elle peut être utilisée en version filtrante. Installez un filtre à charbon actif (non fourni) et dirigez l'air recyclé vers la pièce via la grille orientable fournie. Assurez-vous que le filtre à charbon est en place.

Quelle est la puissance d'aspiration maximale ?

La puissance d'aspiration maximale est de 420 m³/h, obtenue en vitesse 3 (vitesse maximum). Pour une utilisation silencieuse, choisissez la vitesse 1.

Comment brancher électriquement la hotte ?

Branchez la hotte sur une prise secteur 220-240 V avec mise à la terre. Il est recommandé d'installer un interrupteur bipolaire avec une ouverture de contacts d'au moins 3 mm. Le cordon d'alimentation endommagé doit être remplacé par le fabricant ou un professionnel.

La hotte est-elle compatible avec une plaque à gaz ?

Oui, mais respectez une distance minimale de 650 mm entre le plan de cuisson et la hotte. Si la plaque à gaz spécifie une distance plus grande, suivez cette indication. Assurez-vous que la pièce est bien ventilée pour éviter une dépression excessive.

Comment utiliser les commandes ?

La hotte dispose de trois commandes : L (lumière) pour allumer/éteindre l'éclairage, M (moteur) pour démarrer/arrêter l'aspiration, et V (vitesses) pour choisir entre 3 vitesses : 1 (silencieuse pour faible vapeur), 2 (moyenne pour usage courant), 3 (maximum pour fortes émissions).

MODE D'EMPLOI CTB 6250 XH - CTB 6250 X BEKO

1 Conseils et suggestions. 22 2 Caractéristiques 24 3 Installation 26 4 Utilisation. 28 5 Entretien. 29

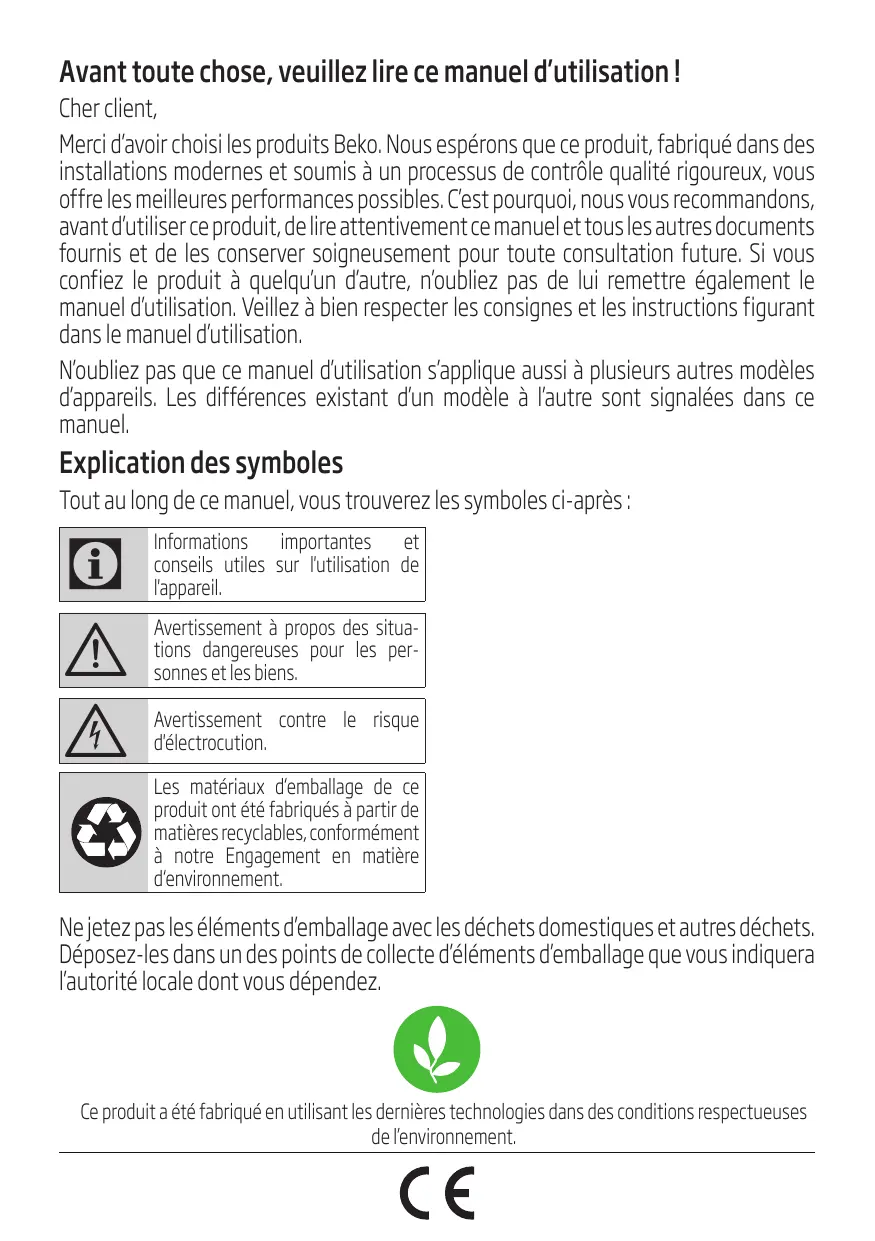

Avant toute chose, veuillez dire ce manuel d'utilisation!

Merci d'avoir choisi les produits Beko. Nous espérons que ce produit, fabriqué dans des installations modernes et soumis à un processus de contrôle qualité rigoureux, vous offre les meilleures performances possibles. C'est pourquoi, nous vous recommandons, avant d'utiliser ce produit, de lire attentivement ce manuel et tous les autres documents fournis et de les conserver soigneusement pour toute consultation future. Si vous confiez le produit à quelqu'un d'autre, n'oubliez pas de lui remettre également le manuel d'utilisation. Veillez à bien respecter les consignes et les instructions figurant dans le manuel d'utilisation.

N'oubliez pas que ce manuel d'utilisation s'applique aussi à plusieurs autres modèles d'appareils. Les différences existant d'un modèle à l'autre sont signalées dans ce manuel.

Explication des symboles

Tout au long de ce manuel, vous trouvez les symboles ci-après :

i	Informations importantes et conseils utiles sur l'utilisation de l'appareil.
!	Avertissement à propos des situations dangereuses pour les personnes et les biens.
4	Avertissement contre le risque d'électrocution.
	Les matériaux d'emballage de ce produit ont été fabriqués à partir de matières recyclables, conformément à notre Engagement en matière d'environnement.

Ne jetez pas les éléments d'emballage avec les déchets domestiques et autres déchets. Déposez-les dans l'un des points de collecte des éléments d'emballage que vous indiquera l'autorité locale dont vous dépendez.

Ce produit a été fabriqué en utilisant les dernières technologies dans des conditions respectées de l'environnement.

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

1.1 Installation

Le fabricant décline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphs « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.

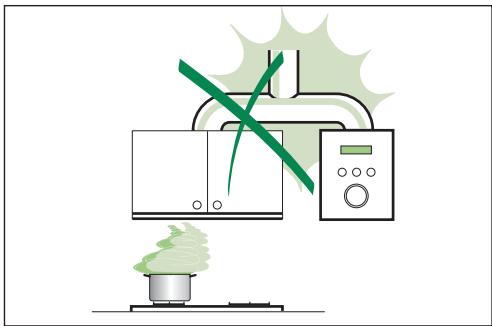

• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.
• Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.
• Si les instructions de montage pour la plaque de cuisson au gaz spécifient une plus grande distance indiquée ci-dessus, cela doit être pris en compte. Les règlements concernant l'évacuation d'air doivent être respectés.

1.2 Utilisation

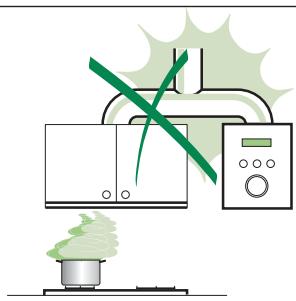

La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.

• Ne jamais utiliser abusivement la hotte.

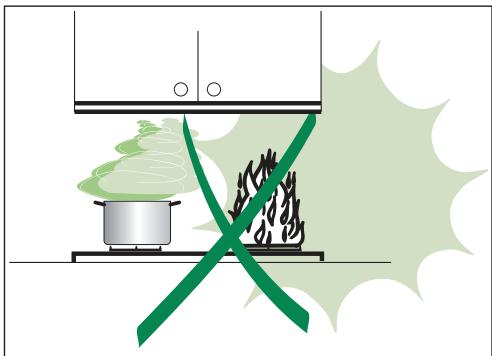

• Ne pas laisser les flammes libres à une intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des appareils de cuisson. »

1.3 Entretien

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retirant la fiche ou en actionnant l'interrupteur général. Effectuer un entretien scrupuleux et en temps dû des filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et un détergent liquide neutre.

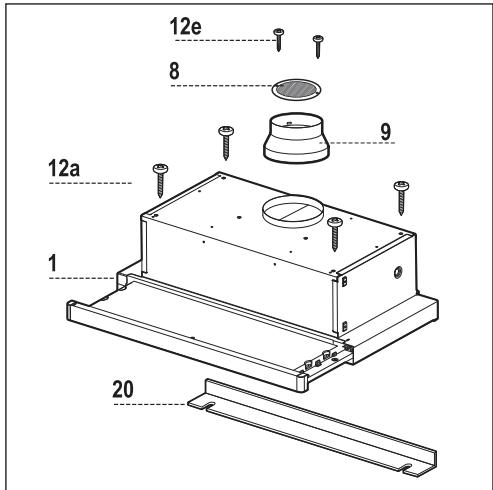

Réf. q. té composants de produit

1 1 Corps Hotte équipé de : Commandes, Lumière, Groupe Ventilateur, Filtres

8 1 Grille réorientable sortie de l'Air

9 1 Flasque de Réduction Ø 150-120 mm

20 1 Profil fermeture

Réf. q. té composants pour l'installation

12a 4 Vis 4,2 x 44,4

12e 2 Vis 2,9 x 9,5

Qté documentation

2.3 Spécifications techniques

	CTB 6250 W	CTB 6250 B	CTB 6250 X/XH	CTB 9250 X/XH
Largeur	598 mm			898 mm
Profondeur	175 mm
Hauteur	280 mm
Tension d'alimentation	220 - 240 V, 50-60 Hz
Commande	3
Puisance d'aspiration	420 m3/h
Puisance du moteur	140 W
Puisance de l'ampoule	2X28 W
Diamètre du tuyau de sortie d'air	120-150 mm
Poids net	7,6 kg			9,3 kg
Poids brut	8,5 kg			10,5 kg
Couleur	Blanc	Noir	Noir	Noir

Les inscriptions sur le produit ou les valeurs indiquées sur la documentation fournie avec le produit sont des valeurs obtenues dans des conditions de laboratoire conformément aux normes en vigueur. Ces valeurs peuvent varier selon l'utilisation du produit et les conditions environnantes.

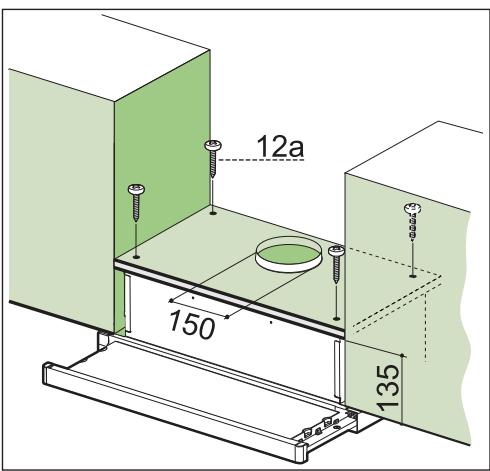

Montage au moyen de vis

• Le Plan de support de la Hotte doit être monté plus en haut de 135 mm par rapport au Plan inférieur des Armoires murales.
• Percer un trou de 4,5 mm. sur le support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Percer un trou de 120 - 150 mm. sur le plan de support, en utilisant le gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 vis 12a (4,2 x 44,4) fournies avec l'appareil.

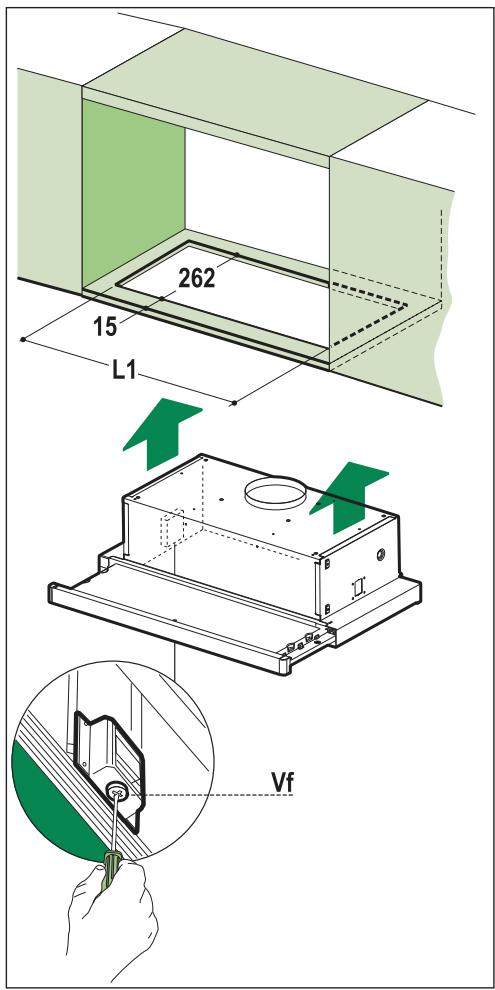

Montage avec fixation par encliquetage

• Il est possible d'installer la Hotte directement sur le plan inférieur des Armoires murales au moyen de supports latéraux par encliquetage.
• Effectuer un emboîtement sur le plan inférieur de l'Armoire murale, comme indiqué.
• Insérer la Hotte jusqu'à accrocher les Supports latéraux par encliquetage.
• Bloquer définitivement en serrant les Vis Vf depuis le bas de la Hotte.

Hotte Type	CTB 6250 W/B/X	CTB 9250 X
L1	510	810

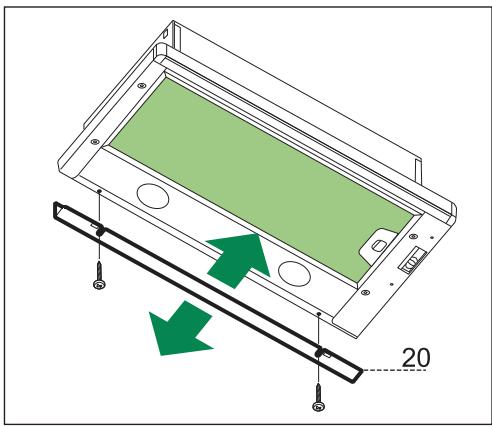

PROFIL de fermeture

• Il est possible de boucher l'espace entre le rebord de la Hotte et la Paroi du fond, en appliquant le Profil 20 fourni avec l'appareil, à l'aide des Vis déjà prévus à cet effet.

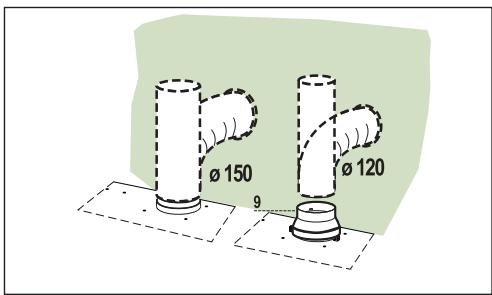

3.2.1 Sortie d'air version aspirante

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150 ou 120 mm, au besoin de l'installateur.

• En cas de branchement avec un tube de Ø120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte. Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

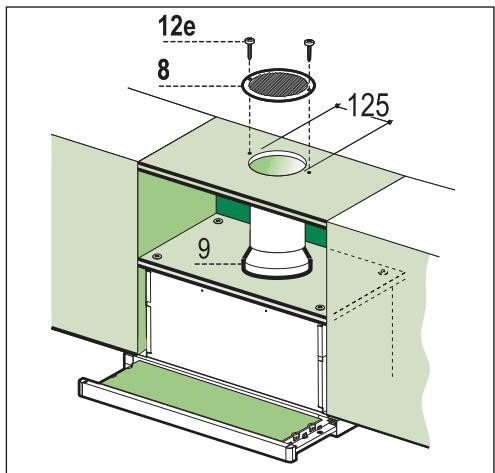

3.2.2 Sortie air version filtrante

• Percer un trou de 125 mm. sur l'éventuelle tablette qui se trouve au-dessus de la Hotte.
• Insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Connecter la Flasque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d'un tuyau rigide ou flexible de 120mm. Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni. Fixer la Grille orientee 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

3.2.3 Branchement électrique

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Après avoir installé la hotte, il est indispensable pour la première fois d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

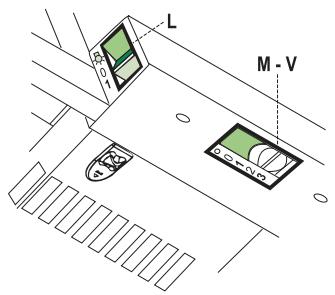

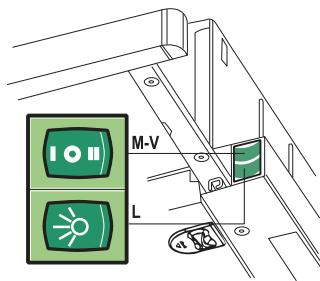

4.1 Tableau de commande

L	Lumières	Allume et étèint l'éclairage.
M	Moteur	Allume et étèint le moteur aspiration.
V	Vitesses	Détermine les vitesses d'exploitation ainsi subdivisées:1. Vitesse minimale, pour un changé d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre début d'air traité et niveau sonore.3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps pro-longés.

L	Lumières	Allume et étèint l'éclairage.
M	Moteur	Allume et étèint le moteur aspiration
V	Vitesses	Détermine les vitesses d'exploitation ainsi subdivisées:1. Vitesse minimale, pour un rechange d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

5.1.1 Nettoyage des filtres anti-graisse métalliques autoporteurs

• Les filtres peuvent être également lavés au lave-vaiselle ; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense. Sortir le filtre aspirant.
• Retirer un Filtre à la fois, en intervenant sur les crochets spécifiques prévus.
• Laver les Filtres en évitant de les plier, puis laisser sécher avant de les remonter (L’éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l’efficacité de celui-ci.).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
• Fermer le tiroir aspirant.

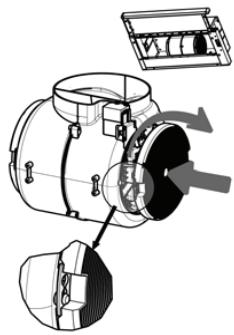

5.2.1 Remplacement

Attention: Éteindre les lumières et attendre le refroidissement des ampoules avant de procéder au remplacement du filtre antiodeur.

• Les filtres ne peuvent pas être lavés ni régénérés ; il faut les remplacer tous les 3-4 mois d'emploi environ ou bien plus souvent, en cas d'emploi particulièrement intense. Sortir le chariot aspirant. Retirer les Filtres Anti-graisse.
• Retirer le Filtre anti-odeur au Charbon actif saturé, en intervenant sur les crochets spécialement prévus.
• Mettre le nouveau Filtre en l'accrochant bien en place.
• Remonter les Filtres anti-graisse.
• Refermer le chariot aspirant.

5.3 Éclairage

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les replacer par des nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

12a 4 Viti 4,2 x 44,4

12e 2 Viti 2,9 x 9,5

La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.

• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à une intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type d’appareils, à moins d’être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des appareils de cuisson. »

Réf. q. té composants pour l'installation

12a 4 Vis 4,2 x 44,4

12e 2 Vis 2,9 x 9,5

4.1 Tableau de commande

Attention: Éteindre les lumières et attendre le refroidissement des ampoules avant de procéder au remplacement du filtre antiodeur.
