BEDIENUNGSANLEITUNG CTB 6250 XH - CTB 6250 X BEKO

1 Empfehlungen und hinweise 13
2 Charakteristiken 15
3 Montage 17
4 Bedienung 19
5 Wartung 20

FRANÇAIS

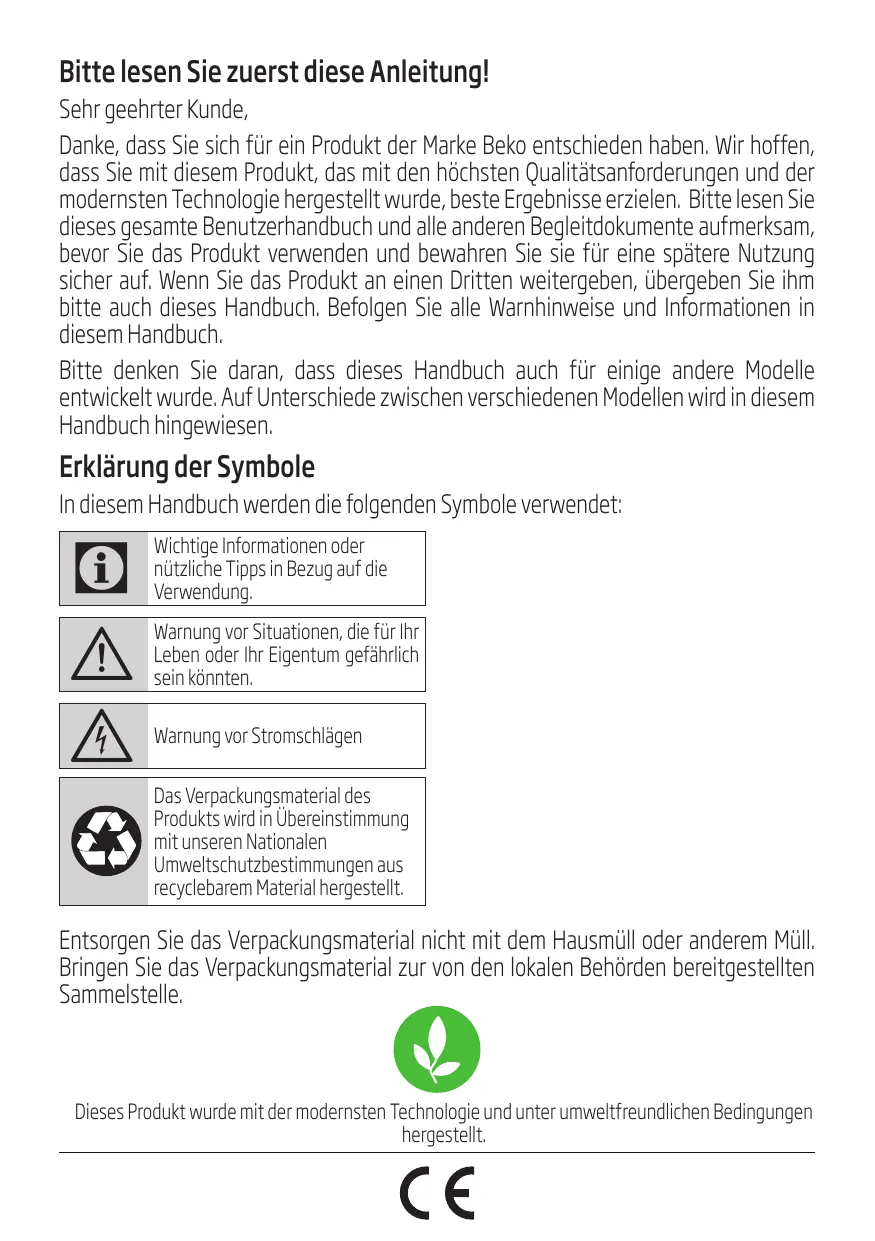

Bittelesen Sie zuerst diese Anleitung!

Sehr geehrter Kunde,

Danke, dass Sie sich für ein Produkt der Marke Beko entschieden haben. Wir hoffen, dass Sie mit diesen Produkt, das mit den hochsten Qualitätsanforderungen und der modernsten Technologie hergestellt wurde, Beste Ergebnisse erzielen.itte lessen Sie diese gesamte Benutzerhandbuch und alle anderen Begleitdokumente aufmerksam, bevor Sie das Produkt verwenden und bewahren Sie sie für eine späterene Nutzung Sicher auf. Wenn Sie das Produkt an einen Dritten weitergeben, übergeben Sie ihmitte auch diesen Handbuch. Befolgen Sie alle Warnhinweise und Informationen in dieserem Handbuch.

Bitte denken Sie daran, dass diesen Handbuch auch für einige andere Modelle entwickelt wurde. Auf Unterschiede zwischen verschieden Modellen wird in thism Handbuch fingewiesen.

Erklärung der Symbole

In dieser Handbuch werden die folgenden Symbole verwendet:

i	Wichtige Informationen oder nützliche Tipps in Bezug auf die Verwendung.
!	Warning vor Situationen, die für Ihr Leben oder Ihr Eigentum gefährlich sein konnten.
4	Warning vor Stromschlagen
	Das Verpackungsmaterial des Produkts wird in Übereinstimmung mit unseren Nationalen Umweltschutzbestimmungen aus recyclebarem Material hergestellt.

Entsorgen Sie das Verpackungsmaterial nicht mit dem Hausmüll oder anderen Müll. Bringen Sie das Verpackungsmaterial zur von den lokalen Behörden bereitgestelltten Sammelstelle.

Dieses Produkt wurde mit der modernsten Technologie und unter umweltfreundlichen Bedingungen hergestellt.

1 Empfehlungen und hinweise

1.1 Montage

Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte oder unsachgemäße Montage zusammen zureckzuführensind.

• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen (eineige Modelle können an einer geringeren Höhe installiert werden, beziehen Sie sich dazu auf den Absatz Raumbedarf und Installation).
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I st Sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschrittsmäßige Erdung verfügbar.
• Das Anschlussrohr der Haube zur Luftastrittsöff-nung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.

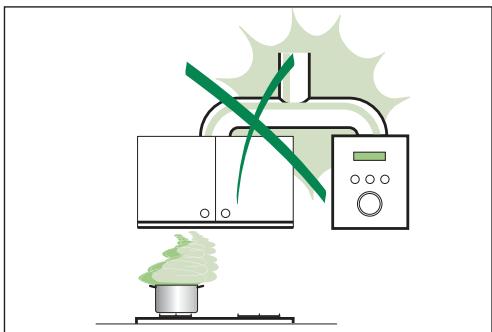

  Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluizufuhr gewährleistet. Der Gebrauch ist dann sachgemäß und sicher, wenn der max. Unterdruck des Raums nicht mehr als 0,04 mbar beträgt.

• Ein schadhaftes Kabel muss vom Hersteller oder vom technischen Kundendienst ausgewechselt werden, damit jeder Risiko vermieden wird.

• Wenn die Anweisungen für die Installation für die Gaskochgeräts einen größeren Abstand besteht angegeben, muss dies berücksichtigt werden. Vorschriften über die Entlastung der Luft müssen erfüllt sein.

1.2 Bedienung

Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Kuchengerüchen vorgesehen.

• Unsachgemäß Einsatz der Haube ist zu unterlassen.

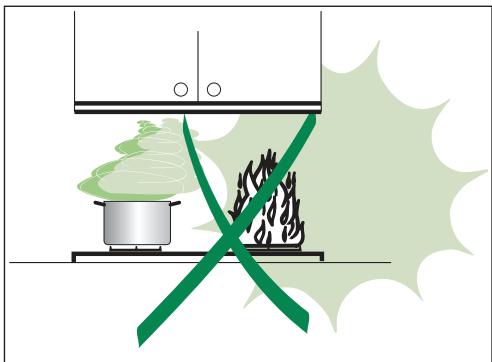

• Große Flammen bei eingeschalteter Haube niemals unbedeckt halten.
  Die Intensität der Flamme ist so zu regulieren, dass sie den Topf Boden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Dieses Gerätarf nicht von Personen, auch Kindern,mit verminderten psychischen,sensorischen und geistigern Fähigkeiten,oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von fur ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
• Kinder)dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielten.
• "ACHTUNG: Die zugänglichen Teile können sehr heiß werden, wenn sie mit Kochgeräten eingesetzt werden."

1 Empfehlungen und hinweise

1.3 Wartung

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufahr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgescheltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden (Brandgefahr).
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

2 Charakteristiken

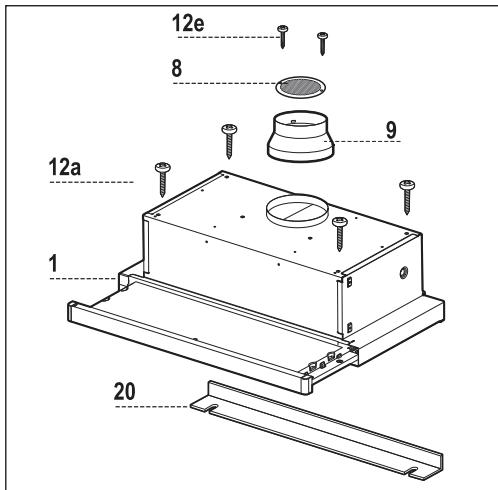

2.1 Komponenten

Pos. St. Produktkomponenten

1 1 Haubenkörper mit Schaltern, Beleuchtung, Geblasegruppe,Filter

8 1 Luftleitgitter Luftaustritt
9 1 Reduzierflansch 150-120 mm
20 1 Profilfermeture

Pos. St. Montagekomponenten

12a 4 Schrauben 4,2 x 44,4
12e 2 Schrauben 2,9 × 9,5

St. Dokumentation

1 Bedienungsanleitung

2.2 Platzbedarf

2 Charakteristiken

2.3 Technische Spezifikationen

	CTB 6250 W	CTB 6250 B	CTB 6250 X/XH	CTB 9250 X/XH
Breite	598 mm			898 mm
Tiefe	175 mm
Höhe	280 mm
Betriebsspannung	220 - 240 V, 50-60 Hz
Kontrolle	3 positions
Saugleistung	420 m³/h
Motorenleistung	140 W
Lampenleistung	2X28 W
Durchmesser des Luftabzugrohrs	120-150 mm
Nettogewicht	7,6 kg			9,3 kg
Bruttogewicht	8,5 kg			10,5 kg
Farbe	Weiß	Schwarz	Rostfrei Stahl	Rostfrei Stahl

Markierungen auf dem Produkt oder in den mitgelieferten Dokumenten angegebene Werte stellen Werte dar, die unter Laborbedingungen unter den jeweils geltenden Standards erhalten wurden. Diese Werte können in Abhängigkeit des Gebrauchs des Produkts und den Umweltbedingungen variieren.

3.1 Bohren der Trägerplatte und Montage der Dunstabzugshaube

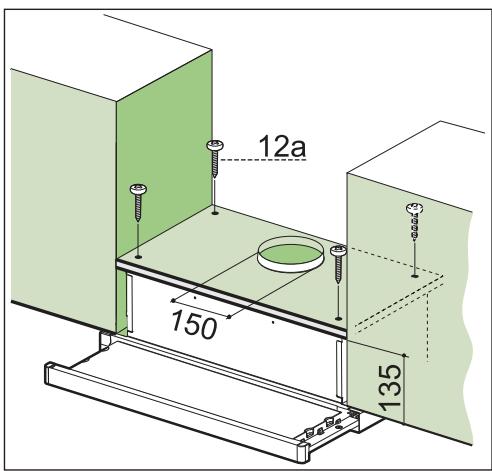

Montage mit schrauben

Die Hauben-Tragerplatte muss 135 mm oberhalb der Oberschrank- Unterfläche positioniert werden.
- Mit Hilfe des beiliegenden Bohrplanes Lochen 0.4,5mm in die Trägerplatte bohren.
- Mit Hilfe des beiliegenden Bohrplanes ein Loch 120 - 150mm in die Trägerplatte bohren.
- Mit 4 der mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

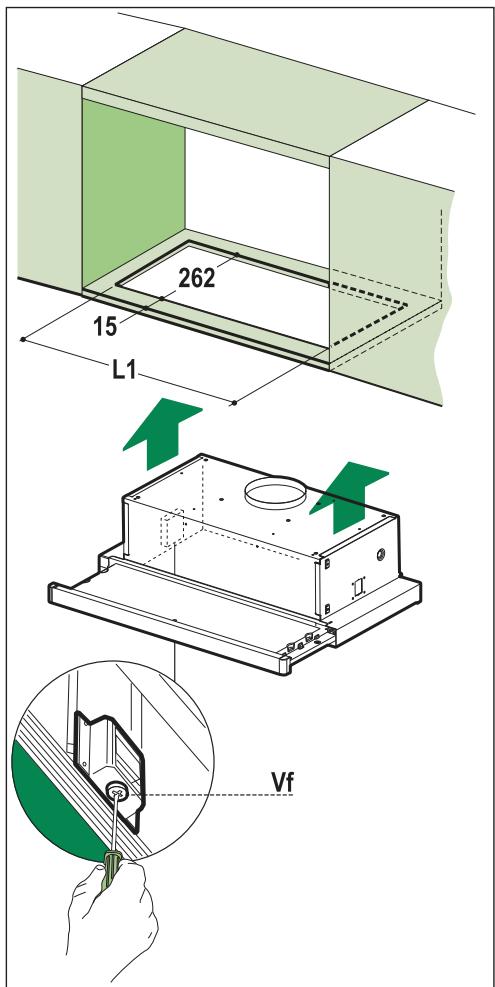

Montage mit Schnappverschluss

Die Haube kann direkt an der Oberschrank-Unterfläche mit beiden sichlichen Einrasthalterungen montiert werden.

Die Einbauvorrichtung laut Abbildung an der Unterseite des Oberschrankes anbringen.
Die Haube einführen, bis die sichlten Schnapp-verschlüsse einrasten.

• Mit Hilfe der Schrauben Vf die Haube von der Unterseite her definitiv fixieren.

Hauben-typ	CTB 6250 W/B/X	CTB 9250 X
L1	510	810

3 Montage

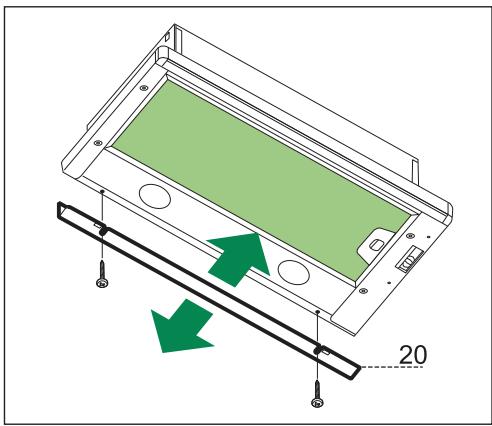

Abdeckprofil

• Der Bereich zwischen Haubenkante und Rückwand kann mit Hilfe des mitgelieferten Abdeckprofils 20 und der für diesen Zweck vorgegeben Schrauben geschlossen werden.

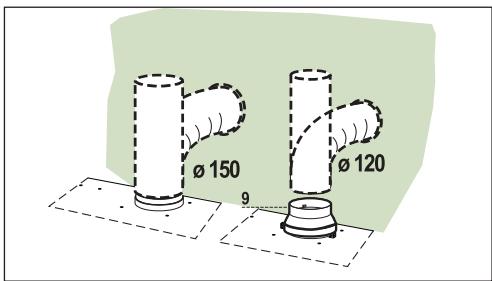

3.2.1 Anschluss in abluftversion

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  Eventuell vorhandene Aktivkohlefilter entnehmen.

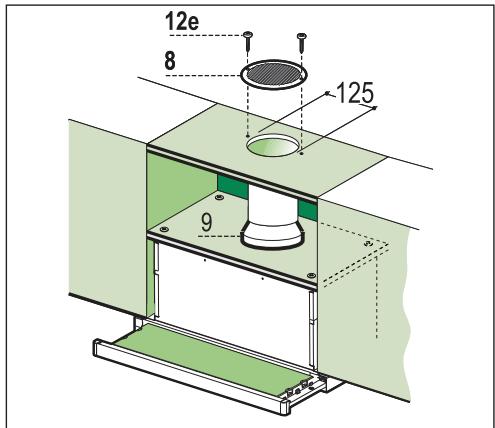

3.2.2 Anschluss in umluftversion

• In das eventuell über der Haube vorhandene Bord ein Loch 125 mm bohren.
• Den Reduzierflansch 9 am Haubenaustritt anbringen.
• Den Flansch beim Luftautritt am Bord oberhalb der Haube mittels Rohr oder Schlauch 120 mm anschließen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12e (2,9 × 9,5) beim Austritt der rückzuführenden Luft fixieren.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

3.2.3 Elektroanschluss

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.
• Nach Montage der Haube muss beim ersten Mal der Auszug energisch geöffnet werden, bis bei Erreichen des Endanschlages ein Klicken zu horen ist.

4 Bedienung

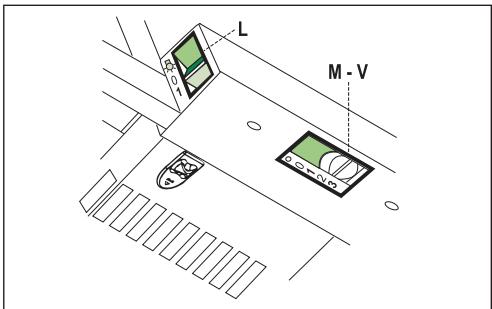

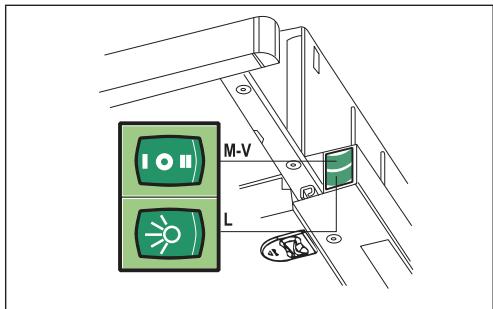

4.1 Bedienfeld

L	Beleucht.	Schaltet die Beleuchting ein und aus.
M	Motor	Schaltet den Gebläsemotor ein und aus.
V	Geschw.	bestimmte Gebläsegechwindigkeit und steuert folgende Geschwindigkeitsstufen:1. gingste Gebläsestufe, diese Stufeist für einen ständigen und besonderlesleisen Luftstausch bei geringerKochdunstentwicklung geeignet.2. mittlere Gebläsestufe, eignet sich aufgrund des guts Verhältnisseszwischen Fördervolumen und Geräuschentwicklung für die meisten An-wendungssituationen.3. höchte Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auchüber länger zeithin.

L	Beleucht.	Schaltet die Beleuchtung ein und aus.
M	Motor	Schaltet den Gebläsemotor ein und aus.
V	Geschw.	bestimmt die Gebläsegechwindigkeit und steuert folgende Geschwindigkeitsstufen:1. gingste Gebläsestufe, diese Stufe ist für einen ständigen und besonder leisen Luftstaustaus bei gerin-ger Kochdunstentwicklung geeignet.2. mittlere Gebläsestufe, eignet sich aufgrund des gute Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.

5.1 Fettfilter

5.1.1 Reinigung der metallfettfilter

Die Filter können im Geschirrspüller gereinigt werden und müssen nach spätestens zwei Monaten Betriebszeit oder, bei besonders intensiver Nutzung, früiger gereinigt werden.
- Den Wrasenleitschirm Herausziehen.
- Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmer.
Die Filter im Geschirrspüler bei stärkstem Reinigungssprogramm und höchster Temperatur, mindestens 65^ , reinigen und vor dem Wiedereinsetzen trocknen halten, damit nicht knicken. (Eine eventuelle Vergebung der Filteroberfläche, zu der es im Laufe der Zeit kommt kann, beeinträchtigt die Funktion des Filters keinesfalls.)
Die Filter wieder einsetzen, damit darauf achten, dass die Verriegelung sightbar ist.
- Den Wrasenleitschirm wieder einschieben.

5.2 Aktivkohlefilter (Umluftbetrieb)

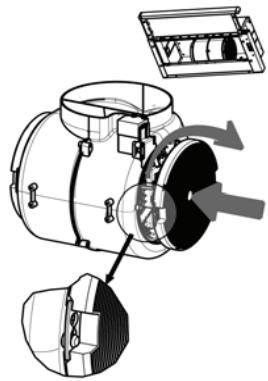

5.2.1 Filterwechsel

Achtung: Die Beleuchtung ausschalten und warten, bis die Lampe abgekühlt ist, bevor der Geruchsfilter ausgewechtselt wird.

Die Filter让他们不能在任何国家进行定居。
- Den Wrasenleitschirm herausziehen.
Die Fettfilter entnehmen
Die entsprechenden Haken losen und den gesattigten Aktivkohlefilter entnahmen.
Die Metallfettfilter wieder montieren.
Die Fettfilter wieder einsetzen.
- Den Wrasenleitschirm wieder einschieben.

5.3 Beleuchtung

5.3.1 AUSWECHSELN DER LAMPEN

Lampen 28W

Die Metallfettfilter entfernen.
Die Lampen ausschrauben und durch gleichwertige ersetzen.
Die Metallfettfilter wieder montieren.
