GEBRUIKSAANWIJZING BCH6L2561 BOSCH

De gebruiksaanwijzing goed bewaren.

Wanner u de stofzuiger doorgeeft aan derden, voeg de gebruiksaanwijzing er dan bij.

Juist gebruik

Om het apparaat veilig en op de juiste manier te gebruiken dient u de aanwijzingen over het correcte gebruik van het apparaat in acht te nemen.

Gebruik het apparaat uitsluitend:

volgens deze gebruiksaanwijzing.
met originele onderdelen en accessoires. Bij schade door gebruik van vreme de producten kunt u geen beroop op de garantie doeon.
■ voor het reinigen van oppervlakken.
- voor huishoudelijk gebruik en in gesloten ruimtes binnen de huiselijke omgeving bij kamertemperatuur.
tot een hoogte van 2000m boven zeiniveau.

Om letsel en schade te voorkomen mag de stofzuiger Niet worden gebruikt voor:

het schoonzuigen van mensen of dieren.
het opzuigen van:

• substanties die schadelijk voor de gezondheid, heet of gloeieend zich, of scherpe randen hebben.
  -vochtige of vloeibare stoffen
  -licht ontvlambare of explosiveve stoffen en gassen.
• as, roest van open haarden en centrale verwarmingsinstallaties
• tonerstof van printers en kopiererapparaten.

Onderdelen, toebehoren

Onze originele onderdelen en originele en extra toebehoren zich evenals afgestemd op de eigenschappen en eisen van onze stofzuigers. Wij adviseren u waarom om uitsluitend originele onderdelen en onze originele en extra toebehoren te gebruiken. Zo zorgt u ervoor dat uw stofzuiger een lange levensduur heeft en het reinigingsvermogen constant op hoog niveau blijft.

Aanwijzinq:

• Het gebruik van Niet goed gemonteerde of inferieure onderdelen, accessoires kan uw stofzuiger beschaden. Als deze schade worden veroorzaakt door het gebruik van dergelijkke producten, valt deze Niet onder de garantie.

Veiligheidsvoorschriften

Deze stofzuiger voldoet aan de erkende regels van de techniek en de geldende veriligheidsbe-palingen.

Het toestel kan worden gebruikt door kinderen vanaf 8aar en door personen met beperkke fysieke, sensorieche of geestelijkke vermogens of personen die gebrek aan kennis of ervaring hebben, wannerij onder toezicht staan of met het oog op een veilig gebruik volledig over de bediening van het apparaat zich geinformeerd en op de hoogteল van de gezaren die hieruit konnen voortvloeien.
■ Kinderen mogen nicht met het apparaat spelen.
■ Reinigung en onderhoud mo- gen Niet worden uitgevoerd door kinderen die nicht onder toezicht staan.
- Plastic zakken en folie dieren buiten het bereik vankleine kinderen te worden gehouden en te worden gerecycled. Er bestaat een risico van verstikking!

Zakelijk gebruik

• Gebruik voor het laden alleen de meegeleverde laad-kabel.
  Het aansluitsnoer alleen volgens het typeplaatje aansluiten en in gebruik nemen.
  Het toestel mag alleen binnen worden bewaard en opgeladen.
  Stel het toestel Niet bloot aan temperaturen beneden 0^ en boven 40^ .
• Nooit zuigen zonder filterzak resp. stofreservoir, motorbeveiligungs- en uitblaasfilter. => Het toestel kan beschadigd rake!
  Zuig nicht met mondstuk en buis in de nabijheid van het hoofd. => Dit brengt het risico van letsel met zich mee!
• En beschadigd aansluitnoer mag zich more worden gezrukt en dient te worden verrangen door een origineel exemplaar.
  Het toestel met behulp van de stekker van de stroom halen, Niet aan het elektriciteitssnoer trekken.
  Het elektriciteitssnoer nicht over scherpe randen trekken en nicht bekneld latent raken.

Voor alle werkzaamheden aan de stofzuiger het toestel uitschaken resp. het elektriciteitssnoer ontkoppelen en het van de stroom halen.
- Wonneer de stofzuiger beschadigd is, mag hij nicht in gebruik worden genommen.
In geval van een storing het toestel uitschakelen resp. van de stroom halen en het elektriciteitssnoer ontkop-pelen.
- Om risico's te voorkomen mogen reparations aan de stofzuiger en het verrangen van onderdelen alleen worden uitgevoerd door once klantenservice.
- Nei seguenti casi, disattivare subito l'apparecchio e contattare il service di assistenza clienti: - se è stato inavvertamente aspirato del liquido o se è presente del liquido all'interno dell'apparecchio - se l'apparecchio è caduto e si è danneggiato.
- De stofzuiger beschermen gegen weersinvloeden, vocht en hittebronnen.
Zorg ervoor dat er gen brandbare of alcoholhoudende stoffen op de filters (motorbeveiligingsfilter,uitblaasfilter, etc.) verechtkommen.
- De stofzuiiger is nicht geschicht voor gebruik op bouwplaatsen. Het opzuiigen van bouwafval kan leiden tot beschadiging van het apparatusaat.
Het toestel uitschakelen wonneer het nicht worden gebruikt.
- Om veiligheidsredenen is het apparaat, ter beschering van accu en motoren, voorzien van een beveiliging gegen oververhitting. Wanner de accu of het apparaat te warm worden, schakelt het apparaat automatisch uit.

=> Het apparaat moet ca. 30 minuten afkoelen voor het weeer kan worden gebruikt.

• De verpakking beschermrt de stofzuiger gegen beschadigingijdens het transport. Daarom raden wij u aan de verpakking voorSPORTdoelleinden te bewaren.

Li-Ion-accu's

U dient alle veiligheidsinstructiesaanwijzingen en instructies te lezen.
Neemt u de veiligheidsaanwijzingen en instructies Niet in acht, dan kan dit leiden tot elektrische schokken, brand en/of ernstiglich lichamelijk letseL.
Bewaar alle verilgheidsaanwijzingen en instructies voor toekomstig gebruik.
- Bescherm de accu gegen但它, bijv. ook gegen permanente zonnestraling, vuur, water en vocht. Dan bestaat het risico van explosie.
Bij beschadiging en ondeskundig gebruik van de accu kuren er dampen vrijkommen. Zorg voor verse lucht en neem bij klachten contact op met een arts.
Door de dampen können de luchtwegen geirriteerd raken.
■ Bij onjuist gelebruik kan er vloeistof uit de accu lekken. Zorg dat u hier dan nicht mee in contact komt. Bij teovallig contact met water afspoelen. Als er vloeistof in uw ogen terechtkommen, dient u een arte te raadplegen.
Lekkende accuvloeistof kan huidirritaties of verbrandingenveroorzaken.

Aanwijzingen voor het transport

De Lithium-ion accu's voldoen aan de wettelijkke voorschriften voor het transport van gevaarlijke stoffen. De accu's kutnen door de gebruiker zonder verdere documentatie over staat getransporteerd worden. Bij verzending door derden (bijv. luchttransport of een expeditiebedrijf) dienen bijzondere eisen ten aanzieven van de verpakking en etikettering in acht te worden genomen. In dit geval moet bij de Voorbereiding van het verzendstuk een expert op het gebied van gevaarlijke stoffen worden geraadpleegd.

Aanwijzingen voor recycling

Stofzuiigers, accu's, accessoires en verpakkingen dienen op milieuvriendelijke wijze te worden afgevoerd. Geef stofzuiigers en accu's Niet mee met het huisvuil!

Verpakking

De verpakking beschermt de stofzuiger gegen beschadigingijdens het transport. Deze besteht uit milieuvriendelijk materiaal en is.daarom recyclebaar.Breng verpakkingsmaterial dat u Niet meer nodig hiereft een een verzamelplaats voor de verworking van afval.

Oude apparaten

Dit toestel bevat herlaadbare Lithium-ion accu's. Daarom mag het alleen via de geauthoriseerde klantenservice en de dealer worden afgevoerd.

Accu's / Batterijen

Neem de aanwijzingen voor het transport in acht.
Geintegreerde accu's mogen met het oog op de afvoerverwerking alleen worden verwijderd door geschoold personeel. Door het openen van de behui-zing kan de stofzuiger onklaar worden gemaakt.

Alleen voor een gekwalificeerde professional: Om de accu uit de stofzuiger te verwijderen, drukt u zolang op de aan-/uitschakelaar (Afb. 5 + Afb. 10) tot de accu volledig ontladen is. Draai de schroeven uit de behuizing en neem dit behuizingsdeel af om de accu te verwijderen.

Om kortsluiting te voorkomen, maakt u de aansluitingen op de accu eén voor eén los en isoleert u de polen direct.

Ook bij een volledige ontlading beschikt de accu nog over restcapaciteit, die bij een kortsluiting kan vrijkomen.

da

Opbevar drugsanvisingen.

Sorg for, at brugsanvisingen medfolger, hvis stovsugen gives videre til andre.

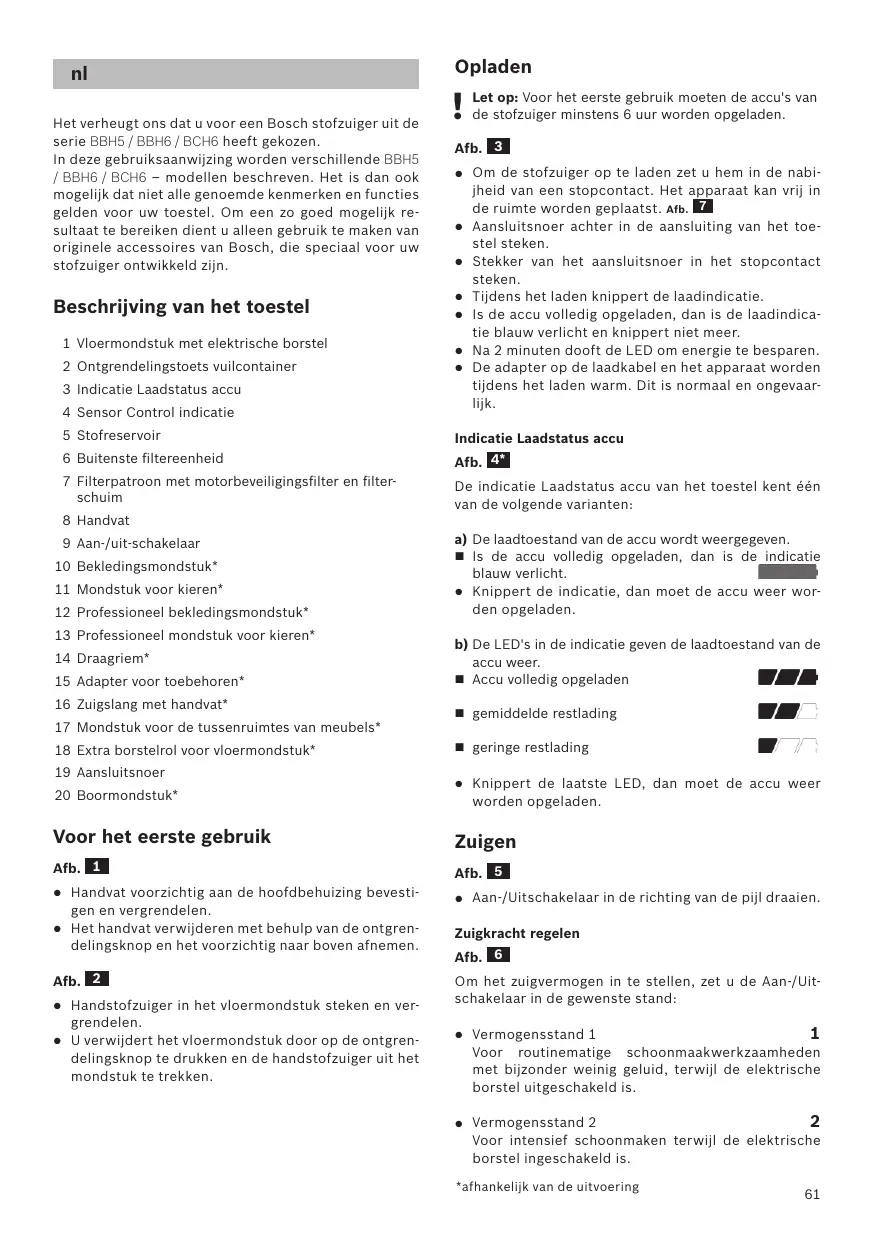

Het verheegt ons dat u voor een Bosch stofzuigeruit de série BBH5/BBH6/BCH6 heeft gekozen.

In deze gebruksaanwijzing worden verschillende BBH5 / BBH6 / BCH6 - modellen beschreiben. Het is dan ook möglichst dat nicht alle genoemde kenmerken en functies gelden voor uw toestel. Om een zo goed möglich resultaat te bereiken dient u alleen gebruik te makeen van originèle accessoires van Bosch, die speciala voor uw stofzuiger ontwikkeld�.

Beschrijving van het toestel

1 Vloermondstuk met elektrische borstel
2 Ontgrendelingstoets vuilcontainer
3 Indicatie Laadstatus accu
4 Sensor Control indicatie
5 Stofreservoir
6 Buitenste filtereenheid
7 Filterpatroon met motorbeveiligingsfilter en filterschuum
8 Handvat
9 Aan-/uit-schakelaar
10 Bekledingsmondstuk
11 Mondstuk voor kieren
12 Professioneel bekledingsmondstuk
13 Professioneel mondstuk voor kieren
14 Draagriem
15 Adapter voor toebehoren
16 Zuigslang met handvat
17 Mondstuk voor de tussenruimtes van meubels
18 Extra borstelrol voor vloermondstuk
19 Aansluitsnoer
20 Boormondstuk

Voor het eerste gebruik

Afb. 1

• Handvat voorzichtig aan de hoofdbehuizing bevestiggen en vergrendelen.
• Het handvat verwijderen met behulp van de ontgrendelingsknop en het voorzichtig aan boven afnemen.

Afb. 2

• Handstofzuiger in het vloermondstuk steken en ver-grendelen.
  U verwijdert het vloermondstuk door op de ontgrendelingsknop te drukken en de handstofzuigeruit het mondstuk te trekken.

Opladen

Let op: Voor het eerste gebruik要去en de accu's van
de stofzuiger minstens 6 aur worden opgeladen.

Afb. 3

• Om de stofzuiger op te laden zet u hem in de nabi-jheid van een stopcontact. Het apparaat kan vrij in de ruimte worden geplaatst. Afb. 7
• Aansluitsnoer hinter in de aansluiting van het toestel steken.
• Stekker van het aansluitsnoor in het stopcontact steken.
• Tijdens het laden knippert de laadindicatie.
  Is de accu volledig opgeladen, dan is de laadindicatie blauw verlicht en knippert Nieteer.
• Na 2 minuten dooft de LED om energia te besparen.
• De adapter op de laadkabel en het apparaat worden tijdens het laden warm. Dit is normala en oncevaarlijk.

Indicatie Laadstatus accu

Afb. 4*

De indicatei Laadstatus accu van het toestel kent eén van de volgende varianten:

a) De laadtoestand van de accu worden weergegeven.
Is de accu volledig opgeladen, dan is de individatie blauw verlicht.
- Knippert de indicate, dan moet de accu waar worden opgeladen.

b) De LED's in de indicatie gegen de laadtoestand van de accu wee.

Accu volledig opgeladen

gemiddelde restlading

geringe restlading

• Knippert de LASTE LED, dan moet de accu waar worden opgeladen.

Zuigen

Afb. 5

Aan-/Uitschakelaar in de richting van de pijl draaien.

Zuigkracht regelen

Afb. 6

Om het zuigvermögen in te stellen, zet u de Aan-/Uitschakelaar in de gewenste stand:

• Vermogensstand 1 Voor routinematige schoonmaakwerkzaamheden met bijonder weinig geluid, verwijl de elektrische borstel uitgeschakeld is.
  Vermogensstand 2 Voor intensief schoonmaken verwijl de elektrische borstel ingeschakeld is.
  *afhankelijk van de UITvoering

• Vermogensstand 3 / Turbo-stand 3 / Turbo Voor zeer intensief schoonmaken van alle oppervlakken met maximaal vemogen.

Looptijd

De hier vermelde looptijd kan varieren, afhankelijk van de laadtoestand, de duur en temperatuur van de accu etc.

	Voor 1,95Ah Accu
Looptijd	Athlet 18V	Athlet 25,2V	Athlet 28V
Stand 1:	tot 40 min.	tot 60 min.	tot 65 min.
Stand 2:	tot 30 min.	tot 30 min.	tot 30 min.
Stand 3 / Turbo- stand:	tot 10 min.	tot 12 min.	tot 12 min.

	Voor 2,6Ah Accu
Looptijd	Athlet Runtime Plus 25,2V	Athlet Runtime Plus 28V
Stand 1:	tot 75 min.	tot 80 min.
Stand 2:	tot 37 min.	tot 37 min.
Stand 3 / Turbo-stand:	tot 12 min.	tot 12 min.

Afb. 7

• Bij korte zuigpauzes kan het toestel vrij in de ruimte worden geplaatst. Hiervoor de zuigerlichtaar vorenkanten in derichting van het mondstuk.
  Let op: Schakel het apparaat uit voordat u het neer
• zet,,ondat een draaiende borstel bij stilstand van het toestel tot schade aan de vloerbedekking kan leiden.

Zuigen met extra toebehoren

Afb. 8^*

a) Draagriem aan het bijgevoegde, korte handvat bevestigen.
b) Lang handvat van de hoofdbehuizing afnemen.
c) Korte handvat erop plaatsen en vergrendelen.
d) Handstofzuiger uit het vloermondstuk trekken. Afb. 2
e) Adapter voor toebehoren op de handstofzuiger steken en vergrendelen.

Afb. 9*

Mondstukkenaar wens aan de zuigslang vastmaken met het handvat van de adapter voor toebehoren:

• Bekledingsmondstuk voor het afzuigen van gestof-feerde meubelen, gordijnen etc.
• Mondstuk voor kieren voor het schoonzuigen van kieren, hoeken etc.
• Mondstuk voor de:tussenruimtes van meubels voor het afzuiigen van bekleding, vooral ideaal voor autostoeltjes
• Het boormondstuk aan de handgreep bevestigen en zo tegen de wand plaatsen dat de boorgatopening van het mondstuk zich exact op het te boren gat bevindt.

Na gebruik

Afb. 10

• Het toestel na gebruik uitschakelen.

Het stofreservoir leegmaken

Afb. 11

Voor een goed zuigresultaat dient de stofzuiger na gebruik alkijd te worden leeggemaakt. Dit dient darüber op zich LAST te gebeuren op het moment dat het stof op een plek in het stofreservoir de marketing heeft bereikt.

Wijr raden u aan het stofreservoir Niet verder te vullen dan de markings, odomat dit tot sterke verontreiniging van de filter leidt.

Bij het leegmaken van het stofreservoir ook alktiid controeren hoe verontreinigde buitenste filtereeneid is en deze zo nodig schoonmaken volgens de aanwijzingen in "Buitenste filtereeneid schoonmaken". Afb. 16

Let op: De filter kan alleen worden schoongemaakt.
- wonneer het toestel uitgeschakeld is.

Nooit zuigen met ingebrachte filterpatronen zonder buitenste filtereenheid.

Afb. 12

• Stofreservoir met de ontgrendelingstoets loskoppelen enuit het apparaat nemen.

Afb. 13

• Filtereenheid UIT het stofreservoir nemen.
• Stofreservoir leegmaken

Afb. 14

• Verwijder zo nodig vuil dat zich onder de afvoer befindt.
• Filtrerenheid in het stofreservoir plaatsen. Let er hierbij op dat hij op de juiste wijze isingebracht.
• Stofreservoir in het toestelplaatsen en hoorbaarlaten inklikken.

Let op: Stuit u bij het sluiten van het deksel op een
- waarstand, controller de filter dan op volledigheid en ga na of filters en stofreservoir op de juiste wijze bijn ingebracht.

Filteronderhoud

Let op: De filter kan alleen worden schoongemaakt
- wonneer het toestel uitgeschakeld is.

Uw toestel is uitgerust met de zag. "Sensor Control" - functie.

Hiermee worden permanent nagegaan of de stofzuiger in de optimale vermogensstand staat. De verlichtings-indicatie geeft aan of het filterpatroon schoongemakt moet worden om de optimale vermogensstand weer te bereiken.

Afb. 15 Sensor Control

Wanner de vermogensstand van het toestel optimal is, is de indication ut of blauw verlicht. Zodra de individie rood knippert, moeten de buitenste filtererenheid en het filterpatron worden schoongemakt.

Het toestel gaat automatischteringaar vermogensstand 1.

Afb. 16 Buitenste filtrernenheid schoonmaken

Voor een optimale werkung van de stofzuiger dient de buitenste filtrerenheid regelmatig te worden schoon-gemaakt.

• Alvorens de buitenste filtrerenheid schoon te make n dient u het toestel uit te schakelen.
• Stofreservoir uit het toestel nemen. Afb. 12
• Filtereenheid UIT het stofreservoir nemen. Afb. 13
• Buitenste filtrerenheid schoonmaker.
  a) In de regel volstaat het de totale filtrerenheid tijdens het leegmaken van het stofreservoir even te schudden ofuit te kloppen, zDat maybeke stofdeeltjes losraken.
  b) Is dit nicht afdoende, gebruik dan een droge doeok om de vuidleeltjes te verwijderen van het oppervlak.

Afb. 17 Filterpatroon reinigen

• Apparaat uitschakelen.
• Stofreservoir UIT het toestel nemen. Afb. 12
• Filtereenheid uit het stofreservoir nemen. Afb. 13
  a) Deksel van het filterpatroon gegen de wijzers van de klok in draaien en het patroon uit de filtererenheid nemen.
  b) Filterpatroon erst schoonmaken door het uit te klopen.
  c) Het filterschuim van de motorbeveiliging aftrekken en afzonderlijkuitwassen.

Filterschuim en motorbeveiligingsfilter volledig latendrogen, (ca. 24h)

d) Na de montage van het filterschuim het patroon in het stofreservoir plaatsen.
e) Het patroon inbrongen in de filtereenheid en vergrendelen door het deksel gegen de wijzers van de klok in vast te draaien.

Wanner de "Sensor Control" - indicatie na de handmatige reiniging opnieuw rood knippert, is het filterpatron zo sterk verontreinigd dat het in de wasmachine schoongemaakt moet worden - met een fijnwasprogramma bij max. 30^ en het laagst möglichke centrifuge-toerental.

Nieuwe filters zijn desgewenst verkrijgbaar bij de klantenservice.

Het vloermondstuk schoonmaken

Alvorens onderhoud te plegen dient u de stofzuiger altijduit te schakelen of van de stroom af te sluiten.

Afb. 18

a) Borstelrol met behulp van de ontgrendelingsknop ont-grendelen en zijwaartsuit het vloermondstuk trekken.
b) Opgewikkelde draden en haren met een schaar langs de hiervoor bestemde keep doorknippen en verwijden.
c) Borstelrol zijaarts langs de geleidingsstang in het voermondstuk schuiven en vergrendelen met behulp van de ontgreendelingsknop.

Let op: Het vloermondstuk mag alleen in gebruik
- worden genomen wanner de borstelrol gemonteerd is.

Schoonmaken

Alvorens de handstofzuiger schoon te make n dient deze uitgeschakeld en losgekoppeld te zichen van het aansluitsnoor. De stofzuiger en accessoires van kunststof kunnen worden onderhoden met een in de handel gebruikelijk schoonmaakmiddel voor kunststof.

Let op: Geen schuurmiddelen, glas of universe
- schoonmaakmiddelen gelebruiken. De stofzuiger nooit in water dompelen.

Technische wijzigingen voorbehonden.

da

Picardstraat 7, box 400

1000 Bruxelles - Brussels

Tel.: [phone]

mailto:[e-mail]

www.bosch-home.be

BG Bulgaria

BSH Domakinski Uredi Bulgaria EOOD

BSH Huishoudapparaten B.V.

Taurusavenue 36

2132 LS Hoofddorp

Storingsmelding/ Onderdelenverkoop:

Tel.: [phone]

mailto:[e-mail]

mailto:[e-mail]

www.bosch-home.nl

NO Norge, Norway

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU

betreffende afgedankte elektrische en elektronische apparatusur (waste electrical and electronic equipment - WEEE).

De richtlij geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

da

NL Garantievoorwaarden

Voor het aangeschafte apparaat gelden de garantievoorwaarden welke door de vertegenwoordig van de moederorganisatie in het land van aankoop zijn uitgegeven.

Eventuele bijzonderheden hiervoor za de leverancier, waarbij het apparatus is gekocht, desgevraagdverschaffen.

Om aanspraak te kunnen makeen op eventuèle garantie ist he overleggen van de aankoopbon met koopen/of leverdatum vereist.

DK Garanti
