MANUAL DE USUARIO BCH6L2561 BOSCH

Instrucciones de uso

Consejos de seguridad 26 Descripción de los aparatos 78

Indicações sobre a eliminação Aspiradores, baterias, acessórios e embalagens devem ser sempre entregues num centro de reciclagem ambientalmente responsável. Não deite aspiradores nem baterias/pilhas para o lixo doméstico! „ Embalagem A embalagem protege o aspirador contra danos durante o transporte. É composta por materiais amigos do ambiente, sendo, por isso, reciclável. Coloque os materiais de embalagem de que já não precisa nos ecopontos. „ Aparelho antigo Este aparelho contém baterias de iões de lítio recarregáveis. Por esse motivo, o aparelho deve ser entregue à assistência técnica ou a um revendedor autorizado para ser eliminado. „ Baterias / Pilhas Respeite as indicações sobre o transporte. As baterias integradas só podem ser retiradas para eliminação por pessoal técnico qualificado. A abertura do alojamento da caixa pode destruir o aspirador. Apenas para profissionais credenciados: Para retirar a bateria do aspirador, acione o botão para ligar/desligar (figura 5 + figura 10 ) até a bateria estar completamente descarregada. Desaperte os parafusos na caixa e remova a o alojamento da caixa, para retirar a bateria. Para evitar um curto-circuito, separe individualmente as ligações na bateria e, em seguida, isole imediatamente os polos. Mesmo após um descarregamento completo, a bateria ainda contém capacidade residual que pode ser libertada, em caso de curto-circuito.

es Conservar las instrucciones de uso. Deberán entregarse, en su caso, al siguiente propietario del aspirador.

Uso previsto Es preciso tener en cuenta las indicaciones sobre el uso conforme a lo prescrito para utilizar el aparato de forma correcta y segura. Utilizar el aparato solo: „ de acuerdo con estas instrucciones de uso. „ con piezas y accesorios originales. Los daños provocados por el uso de otros productos no están cubiertos por la garantía. „ para la limpieza de superficies. „ en el uso doméstico privado y en espacios cerrados del entorno doméstico a temperatura ambiente. „ hasta a una altura de 2000 m sobre el nivel del mar. Para evitar daños y lesiones, no usar el aspirador en los siguientes casos: „ la aspiración de personas o animales; „ la aspiración de: − sustancias tóxicas, objetos afilados, calientes o incandescentes; − sustancias húmedas o líquidas; − materiales o gases inflamables o explosivos; − ceniza, hollín de estufas cerámicas e instalaciones de calefacción central; − polvo de tóner de impresoras y fotocopiadoras.

Recambios, accesorios Nuestros recambios originales, accesorios originales y accesorios especiales están perfectamente adaptados a las propiedades y los requisitos de nuestras aspiradoras. Por ello, recomendamos utilizar exclusivamente nuestros recambios originales, accesorios originales y especiales. De esta forma quedará garantizada una larga vida útil y una calidad alta y duradera del rendimiento de limpieza de la aspiradora. Aviso: El uso de recambios, accesorios, accesorios especiales que no sean adecuados o no cumplan la calidad requerida puede causar daños en la aspiradora no cubiertos por nuestra garantía, siempre cuando dichos daños se deriven del uso de tales productos.

Consejos y advertencias de seguridad

Este aspirador cumple las normas técnicas convencionales y las correspondientes disposiciones de seguridad. 26

aparato puede ser utilizado por niños a partir de 8 años y por personas que presenten limitaciones de las facultades físicas, sensoriales o psíquicas o que carezcan de la experiencia y el conocimiento necesarios, siempre que sean supervisados por otra persona o que se les haya enseñado a utilizar la herramienta de forma segura y hayan comprendido los peligros que supone. „ Impida que los niños jueguen con el aparato. „ La limpieza y el mantenimiento del aparato no podrán ser efectuados por niños si no cuentan con la supervisión de una persona adulta. „ Las bolsas y láminas de plástico deberán guardarse o desecharse en lugares que estén fuera del alcance de los niños. => Existe peligro de asfixia. Uso apropiado „ Para cargar el aparato, utilizar únicamente el cable de carga incluido en el volumen de suministro. „ La conexión y puesta en funcionamiento de los cables de carga debe efectuarse de acuerdo con las indicaciones de la placa de características. „ Almacene y cargue el aparato solamente en espacios cerrados. „ No exponer el aparato a temperaturas por debajo de 0 °C o por encima de 40 °C. „ No aspirar nunca sin bolsa filtrante, depósito de polvo, filtro protector del motor ni filtro de salida. => El aparato puede sufrir daños. „ No acercar las boquillas y los tubos a la cabeza cuando se esté aspirando. => Existe peligro de lesiones. „ Dejar de usar el cable de carga si está dañado y sustituirlo por un cable de carga original. „ Para desenchufar el cable de carga, no tirar del cable de conexión, sino del enchufe. „ No colocar el cable de carga encima de bordes afilados ni aplastarlo.

„ Antes de realizar cualquier trabajo en el aspirador, deberá desconectarse el aparato desenchufándolo de la red y del cable de carga. „ No poner en marcha el aspirador si presenta algún desperfecto. „ Si se produce una avería, deberá desconectarse el aparato desenchufándolo de la red y del cable de carga. „ Para evitar riesgos, las reparaciones y el cambio de piezas del aspirador solo deben ser llevados a cabo por el servicio de atención al cliente autorizado. „ Desconectar inmediatamente el aparato y contactar con el servicio de asistencia técnica en los siguientes casos: − Si se ha aspirado algún líquido por descuido o si ha entrado líquido en el aparato. − Si el aparato se ha caído y está dañado. „ Proteger el aspirador de las inclemencias del tiempo, la humedad y las fuentes de calor. „ No utilizar productos inflamables o que contengan alcohol en los filtros (filtro protector del motor, filtro de salida, etc.). „ El aspirador no ha sido diseñado para su empleo en obras. => La aspiración de escombros puede provocar daños en el aparato. „ Desconectar el aparato cuando no se use. „ Por motivos de seguridad, para proteger la batería y los motores, el aparato está equipado con una protección contra el sobrecalentamiento. Si la batería o el aparato se calientan demasiado, este se apaga de forma automática. => El aparato debe enfriarse durante aprox. 30 min, antes de que vuelva a estar listo para su uso. „ El embalaje protege el aspirador contra daños durante el transporte. Por tanto, le recomendamos que lo guarde para posibles transportes.

Baterías de iones de litio „ Leer las indicaciones de seguridad e instrucciones en su totalidad. => Las negligencias en el cumplimiento de las indicaciones de seguridad y las instrucciones pueden provocar descargas eléctricas, incendios o lesiones graves. „ Conservar todas las indicaciones de seguridad e instrucciones para el futuro. „ Proteger la batería del calor y también, p. ej., de radiación solar prolongada, fuego, agua o humedad. => Existe peligro de explosión. „ En caso de daño y de uso no adecuado, pueden salir vapores de la batería. Ventilar con aire fresco y, en caso de molestias, acudir a un médico. => Los vapores pueden irritar las vías respiratorias. „ En caso de uso incorrecto, puede salir líquido de la batería. Evitar el contacto con él. En caso de un contacto accidental, lavar con agua. Si el líquido penetra en los ojos, acudir a un médico como precaución adicional. => El líquido que sale de la batería puede provocar irritaciones de la piel o quemaduras.

Indicaciones para el transporte Las baterías de iones de litio incluidas cumplen con las disposiciones relativas al transporte de mercancías peligrosas. El usuario puede transportar las baterías por carretera sin necesidad de cumplir ningún requisito especial. Para el envío de las baterías a través de terceros (p. ej., transporte aéreo o mediante una empresa de transporte) deben cumplirse requisitos especiales en cuanto al embalaje y la identificación. Para ello, es necesario consultar con un experto en mercancías peligrosas antes de preparar el paquete de envío.

Indicaciones para la eliminación de embalajes y de aparatos usados Los aspiradores de polvo, las baterías, los accesorios y los embalajes deben reciclarse de forma respetuosa con el medio ambiente. No eliminar los aspiradores de polvo ni las baterías junto con los residuos domésticos. „ Embalaje El embalaje protege el aspirador contra daños durante el transporte. Está compuesto por materiales no contaminantes y, por tanto, se puede reciclar. El material de embalaje que ya no se necesite deberá desecharse en los puntos de recogida del sistema de reciclaje "punto verde". „ Aparatos usados Este aparato contiene baterías de iones de litio recargables. Por este motivo, el aparato deberá ser desechado únicamente a través del servicio de atención al cliente autorizado y el comercio especializado. „ Pilas y baterías Tener en cuenta las indicaciones para el transporte. Solo personal técnico puede extraer las baterías integradas para su correcta eliminación. Si se abre la carcasa de alojamiento puede dañarse el aspirador de polvo. Solo para personal cualificado: Para extraer la batería del aspirador de polvo, pulsar el botón de conexión y desconexión (imagen 5 + imagen 10 ) hasta que la batería se haya descargado por completo. Desenroscar los tornillos de la carcasa y retirar la carcasa de alojamiento para extraer la batería. Para evitar un cortocircuito, desconectar las conexiones de la batería sucesivamente y, a continuación, aislar los polos. Incluso cuando está descargada completamente, la batería contiene todavía una carga residual que podría liberarse en caso de cortocircuito.

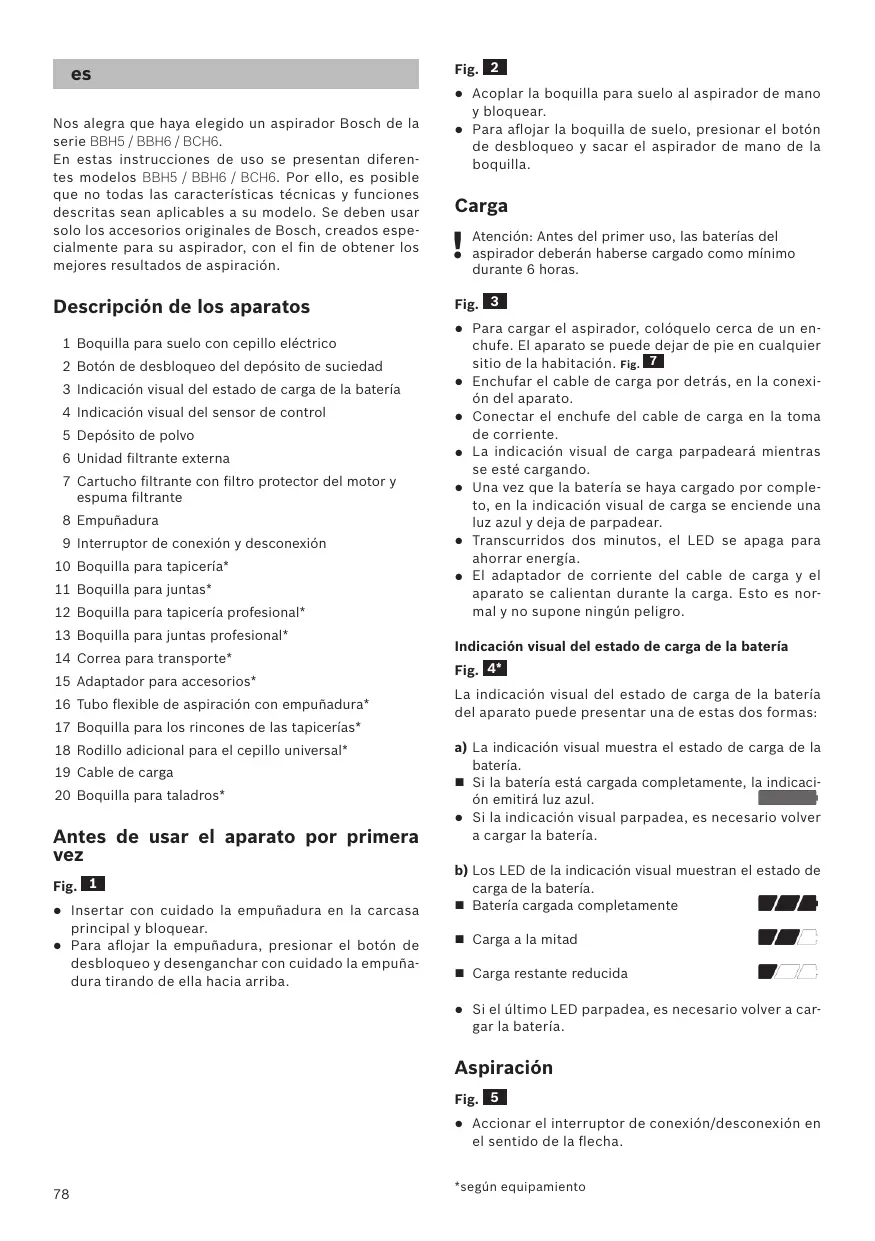

es Nos alegra que haya elegido un aspirador Bosch de la serie BBH5 / BBH6 / BCH6. En estas instrucciones de uso se presentan diferentes modelos BBH5 / BBH6 / BCH6. Por ello, es posible que no todas las características técnicas y funciones descritas sean aplicables a su modelo. Se deben usar solo los accesorios originales de Bosch, creados especialmente para su aspirador, con el fin de obtener los mejores resultados de aspiración.

Descripción de los aparatos 1 Boquilla para suelo con cepillo eléctrico 2 Botón de desbloqueo del depósito de suciedad 3 Indicación visual del estado de carga de la batería 4 Indicación visual del sensor de control 5 Depósito de polvo

7 Cartucho filtrante con filtro protector del motor y espuma filtrante

8 Empuñadura 9 Interruptor de conexión y desconexión 11 Boquilla para juntas*

12 Boquilla para tapicería profesional* 13 Boquilla para juntas profesional* 14 Correa para transporte* 15 Adaptador para accesorios* 16 Tubo flexible de aspiración con empuñadura*

Atención: Antes del primer uso, las baterías del aspirador deberán haberse cargado como mínimo durante 6 horas.

6 Unidad filtrante externa

10 Boquilla para tapicería*

Acoplar la boquilla para suelo al aspirador de mano y bloquear. Para aflojar la boquilla de suelo, presionar el botón de desbloqueo y sacar el aspirador de mano de la boquilla.

Para cargar el aspirador, colóquelo cerca de un enchufe. El aparato se puede dejar de pie en cualquier sitio de la habitación. Fig. 7 Enchufar el cable de carga por detrás, en la conexión del aparato. Conectar el enchufe del cable de carga en la toma de corriente. La indicación visual de carga parpadeará mientras se esté cargando. Una vez que la batería se haya cargado por completo, en la indicación visual de carga se enciende una luz azul y deja de parpadear. Transcurridos dos minutos, el LED se apaga para ahorrar energía. El adaptador de corriente del cable de carga y el aparato se calientan durante la carga. Esto es normal y no supone ningún peligro.

Indicación visual del estado de carga de la batería Fig. 4* La indicación visual del estado de carga de la batería del aparato puede presentar una de estas dos formas:

17 Boquilla para los rincones de las tapicerías* 18 Rodillo adicional para el cepillo universal* 19 Cable de carga 20 Boquilla para taladros*

Antes de usar el aparato por primera vez Fig. 1

Insertar con cuidado la empuñadura en la carcasa principal y bloquear. Para aflojar la empuñadura, presionar el botón de desbloqueo y desenganchar con cuidado la empuñadura tirando de ella hacia arriba.

a) La indicación visual muestra el estado de carga de la batería. „ Si la batería está cargada completamente, la indicación emitirá luz azul. ‡ Si la indicación visual parpadea, es necesario volver a cargar la batería. b) Los LED de la indicación visual muestran el estado de carga de la batería. „ Batería cargada completamente „ Carga a la mitad „ Carga restante reducida

Si el último LED parpadea, es necesario volver a cargar la batería.

Accionar el interruptor de conexión/desconexión en el sentido de la flecha.

Regular la potencia de aspiración

Aspiración con accesorios adicionales

Fig. 6 Desplazar el interruptor de conexión/desconexión a la posición deseada para ajustar la potencia de aspiración: 1 ‡ Nivel de potencia 1 Para labores de limpieza rutinarias con funcionamiento silencioso y cepillo eléctrico apagado.

Nivel de potencia 2 2 Para labores de limpieza exigentes y con cepillo eléctrico encendido.

Nivel de potencia 3 / Nivel turbo 3 / Turbo Para labores de limpieza muy exigentes en todo tipo de superficies y con la máxima potencia.

Fig. 8* a) Fijar la correa de transporte a la empuñadura corta adjunta. b) Quitar la empuñadura larga de la carcasa principal. c) Colocar la empuñadura corta y encajarla. d) Sacar el aspirador de mano del cepillo universal. Fig. 2 e) Insertar el adaptador para accesorios en el aspirador de mano y encajarlo. Fig. 9*

Transcurso del tiempo El transcurso del tiempo indicado aquí puede variar en función del estado de la carga y de la temperatura y la edad de la batería etc. Para batería de 1,95 Ah Transcurso del tiempo

Nivel 3 Nivel Turbo:

Insertar la boquilla apropiada en el tubo flexible de aspiración con la empuñadura del adaptador para accesorios: ‡ Boquilla de tapicería para aspirar en muebles tapizados, cortinas, etc. ‡ Boquilla de juntas para aspirar en juntas, esquinas, etc. ‡ Boquilla para aspirar en los rincones de las tapicerías, especialmente ideal para asientos de vehículos ‡ Fijar la boquilla para polvo de taladrar en la empuñadura y colocar en la pared de manera que la apertura para el taladro de la boquilla quede directamente sobre del agujero que se desea taladrar.

Tras concluir el trabajo Fig. 10

Una vez terminada la aspiración, desconectar el aparato.

Vaciado del depósito de polvo Fig. 11

Para batería de 2,6 Ah Transcurso del tiempo

Para realizar pausas de aspiración breves, el aparato se puede dejar de pie en cualquier sitio de la habitación. Para ello, volcar un poco el aspirador adelante hacia la boquilla. Atención: Antes de poner en pie el aparato deberá desconectarse, ya que si el cepillo continúa girando con el aspirador parado, se podría estropear el revestimiento del suelo.

Para conseguir un buen resultado de aspiración, el depósito de polvo deberá vaciarse después de cada proceso de aspiración, o bien a más tardar cuando el polvo contenido en el depósito alcance la marca de nivel máximo. Recomendamos no llenar el depósito de polvo por encima de la marca, ya que ello provocaría un ensuciamiento excesivo del filtro. Al vaciar el depósito de polvo se deberá comprobar también el grado de suciedad de la unidad filtrante externa y, en caso necesario, limpiarla como se indica en la guía "Limpieza de la unidad filtrante externa". Fig. 16

Atención: El filtro solo puede limpiarse con el aparato desconectado. No aspirar nunca sin la unidad filtrante externa con el cartucho de filtro insertado.

Fig. 17 Limpieza del cartucho de filtro

Desbloquear el depósito de polvo mediante los botones de desbloqueo y sacarlo del aparato.

Retirar la unidad filtrante del depósito de polvo. Vaciar el depósito de polvo.

Eliminar los posibles restos de suciedad que haya debajo del orificio de evacuación. Introducir la unidad filtrante en el depósito de polvo observando que encaje correctamente. Colocar el depósito de polvo dentro del aparato y encajarlo (se debe oír un clic). Atención: Si al colocar el depósito de polvo se nota cierta resistencia, comprobar que el filtro está íntegro y que tanto la unidad filtrante como el depósito de polvo están bien encajados.

Cuidados y limpieza del filtro

Atención: El filtro solo puede limpiarse con el aparato desconectado.

Su aparato dispone de la función "Sensor Control". Esta función comprueba constantemente si el aspirador funciona al nivel de potencia óptimo. La indicación visual señaliza si es necesaria la limpieza del cartucho del filtro para volver a conseguir el nivel de potencia óptimo.

Desconectar el aparato. Retirar el depósito de polvo del aparato. Fig. 12 Retirar la unidad filtrante del depósito de polvo. Fig.

a) Girar la tapa del cartucho de filtro en sentido contrario a las agujas del reloj y extraer el cartucho de la unidad filtrante. b) A continuación, limpiar el cartucho sacudiéndolo. c) Extraer la espuma filtrante de la protección del motor y lavar por separado. Dejar secar completamente la espuma filtrante y el filtro protector del motor (aprox. 24 h). d) Una vez colocada la espuma filtrante, introducir el cartucho filtrante en el depósito de polvo. e) Introducir el cartucho filtrante en la unidad filtrante y bloquearlo girando la tapa en el sentido de las agujas del reloj. Si, tras la limpieza manual del cartucho filtrante, la indicación visual "Sensor Control" siguiera con luz roja intermitente, será necesario lavar el cartucho en la lavadora debido a su alto grado de suciedad. Para ello, emplear un programa de lavado delicado a 30 °C como máximo y con el centrifugado más bajo. En caso necesario, se deberán adquirir filtros nuevos a través del servicio de atención al cliente.

Limpieza de la boquilla para suelo Antes de realizar cualquier tarea de mantenimiento, desconectar el aspirador o retirar el cable de carga.

Fig. 15 Sensor Control

La indicación visual está iluminada con luz azul o bien está apagada cuando el aparato funciona a su nivel de potencia óptimo. Tan pronto como la indicación visual parpadee en rojo, será necesario limpiar la unidad filtrante externa y el cartucho de filtro.

a) Desbloquear el rodillo del cepillo mediante el botón de desbloqueo y sacarlo por el lateral de la boquilla para suelo. b) Con unas tijeras, cortar por la ranura prevista a tal fin los hilos y pelos enredados y retirarlos. c) Insertar el rodillo del cepillo por el lateral de la boquilla para suelo a lo largo de la varilla de guía y enclavar mediante el botón de desbloqueo.

El aparato se regula automáticamente al nivel de potencia 1. Fig. 16 Limpieza de la unidad filtrante externa La unidad filtrante externa deberá limpiarse a intervalos periódicos para que el aspirador funcione a su nivel óptimo.

Desconectar el aparato para limpiar la unidad filtrante externa. Retirar el depósito de polvo del aparato. Fig. 12 Retirar la unidad filtrante del depósito de polvo. Fig.

Limpiar la unidad filtrante externa. a) Por regla general, es suficiente agitar o dar unos pequeños golpes en la unidad filtrante completa al vaciar el depósito de polvo para que se desprendan las posibles partículas de suciedad. b) Si esto no basta, se puede emplear un paño seco para retirar las partículas de suciedad de la superficie. 80

Atención: La boquilla para suelo solo podrá ponerse en funcionamiento si lleva montado el rodillo del cepillo.

Cuidado del aparato Antes de cada limpieza del aspirador de mano, deberá desconectarse y separarse del cable de carga. El aspirador y las piezas de plástico de los accesorios pueden limpiarse con cualquier producto de limpieza para plásticos convencional.

Atención: No utilizar productos abrasivos, limpiacristales o productos de limpieza de uso general. No introducir nunca el aspirador dentro del agua.

Quedan reservadas las modificaciones técnicas. *según equipamiento

el Χαιρόμαστε, που επιλέξατε μια ηλεκτρική σκούπα Bosch της σειράς BBH5 / BBH6 / BCH6. Σε αυτές τις οδηγίες χρήσης παρουσιάζονται διάφορα μοντέλα BBH5 / BBH6 / BCH6. Γι’ αυτό μπορεί, να μην αντιστοιχούν όλα τα χαρακτηριστικά του εξοπλισμού και οι λειτουργίες που περιγράφονται στο μοντέλο σας. Πρέπει να χρησιμοποιείτε μόνο τα γνήσια εξαρτήματα της Bosch, τα οποία έχουν κατασκευαστεί ειδικά για την ηλεκτρική σας σκούπα, για την επίτευξη του καλύτερου δυνατού αποτελέσματος αναρρόφησης.

8W8:&8) #8 8 œ„6 †„‡L €

88+8) 8, 8 #&8) 8 8 8 8 # 8 8%8R 8 . 8 8/#8„8% 8%=

es Este aparato está marcado con el símbolo de cumplimiento con la Directiva Europea 2012/19/UE relativa a los aparatos eléctricos y electrónicos usados (Residuos de aparatos eléctricos y electrónicos RAEE). La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.

ES Condiciones de garantia A este aparato son aplicables las condiciones de garantia acordadas por la representación de nuestra firma en el pais de compra. Para más detalles sirvanse dirgir al correspondiente establecimiento del ramo en que se ha comprado el aparato. En caso de hacer uso de la garantia es necesario presentar el correspondiente comprobante de compra.
