GEBRUIKSAANWIJZING SC 3 EASYFIX KARCHER

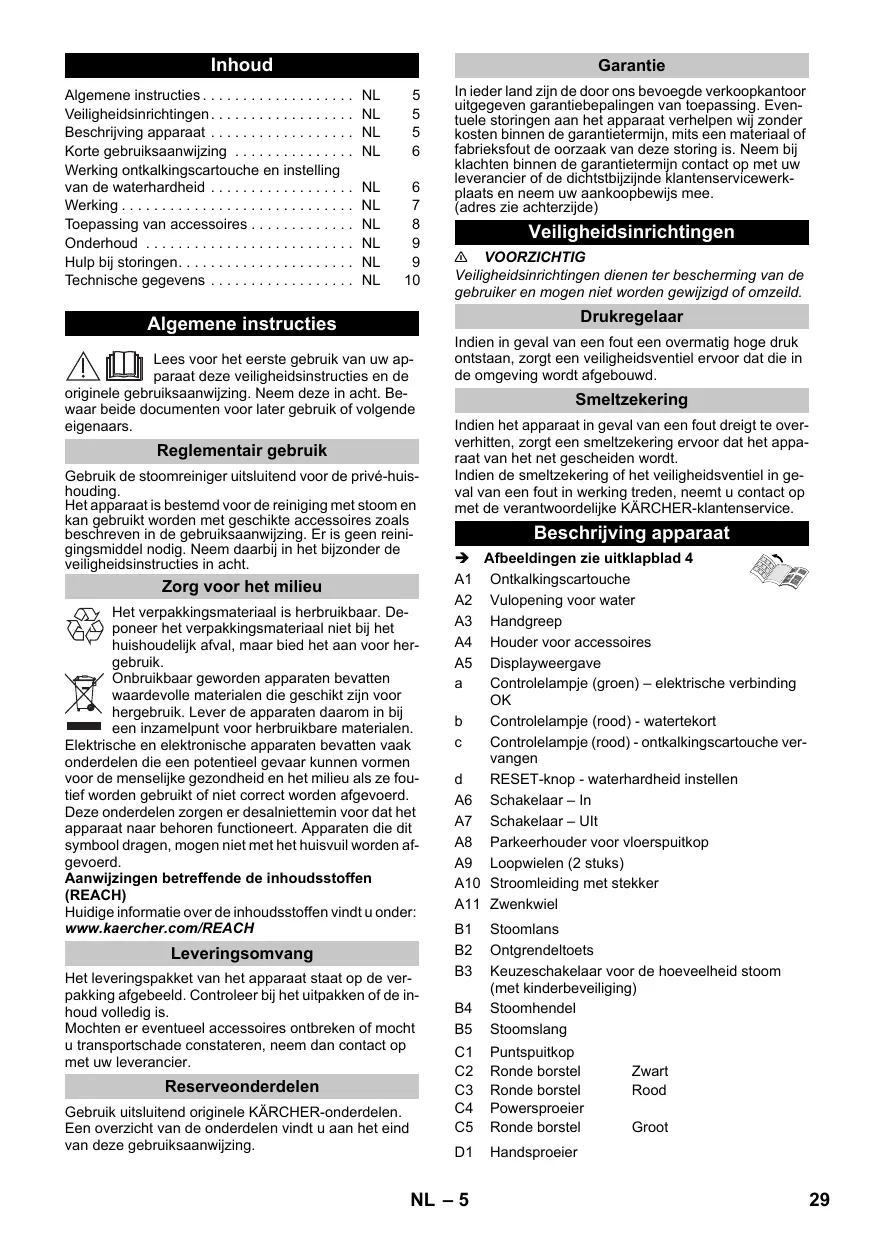

Lees voor het eerste gebruik van uw apparaat deze veiligheidsinstructies en de originele gebruiksaanwijzing. Neem deze in acht. Bewaar beide documenten voor later gebruik of volgende eigenaars. Reglementair gebruik Gebruik de stoomreiniger uitsluitend voor de privé-huishouding. Het apparaat is bestemd voor de reiniging met stoom en kan gebruikt worden met geschikte accessoires zoals beschreven in de gebruiksaanwijzing. Er is geen reinigingsmiddel nodig. Neem daarbij in het bijzonder de veiligheidsinstructies in acht. Zorg voor het milieu Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik. Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar kunnen vormen voor de menselijke gezondheid en het milieu als ze foutief worden gebruikt of niet correct worden afgevoerd. Deze onderdelen zorgen er desalniettemin voor dat het apparaat naar behoren functioneert. Apparaten die dit symbool dragen, mogen niet met het huisvuil worden afgevoerd. Aanwijzingen betreffende de inhoudsstoffen (REACH) Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH Leveringsomvang Het leveringspakket van het apparaat staat op de verpakking afgebeeld. Controleer bij het uitpakken of de inhoud volledig is. Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier. Gebruik uitsluitend originele KÄRCHER-onderdelen. Een overzicht van de onderdelen vindt u aan het eind van deze gebruiksaanwijzing. Veiligheidsinrichtingen 몇 VOORZICHTIG Veiligheidsinrichtingen dienen ter bescherming van de gebruiker en mogen niet worden gewijzigd of omzeild. Drukregelaar Algemene instructies Reserveonderdelen In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee. (adres zie achterzijde) Indien in geval van een fout een overmatig hoge druk ontstaan, zorgt een veiligheidsventiel ervoor dat die in de omgeving wordt afgebouwd. Smeltzekering Indien het apparaat in geval van een fout dreigt te oververhitten, zorgt een smeltzekering ervoor dat het apparaat van het net gescheiden wordt. Indien de smeltzekering of het veiligheidsventiel in geval van een fout in werking treden, neemt u contact op met de verantwoordelijke KÄRCHER-klantenservice. Beschrijving apparaat Afbeeldingen zie uitklapblad 4 A1 Ontkalkingscartouche A2 Vulopening voor water A3 Handgreep A4 Houder voor accessoires A5 Displayweergave Controlelampje (groen) – elektrische verbinding

Controlelampje (rood) - watertekort Controlelampje (rood) - ontkalkingscartouche vervangen RESET-knop - waterhardheid instellen A6 Schakelaar – In A7 Schakelaar – UIt A8 Parkeerhouder voor vloerspuitkop A9 Loopwielen (2 stuks) A10 Stroomleiding met stekker A11 Zwenkwiel

Stoomlans Ontgrendeltoets Keuzeschakelaar voor de hoeveelheid stoom (met kinderbeveiliging) Stoomhendel Stoomslang

Puntspuitkop Ronde borstel Ronde borstel Powersproeier Ronde borstel

Handsproeier NL – 5 Zwart Rood Groot

Verlengbuizen (2 stuks) Ontgrendeltoets

Vloersproeier Borgklem Badstofvloerdoek Microvezelvloerdoek Waterhardheidsniveaus en knipperinpulse Tip De hardheid van het leidingwater kunt u navragen bij uw waterschap of de openbare nutsbedrijven. Hardheidniveau ° dH mmol/l Korte gebruiksaanwijzing Werking ontkalkingscartouche en instelling van de waterhardheid Werking ontkalkingscartouche LET OP Werk altijd alleen met een geplaatste cartouche. Zodra het apparaat met water gevuld en in bedrijf genomen wordt, wordt de antikalkwerking van de cartouche geactiveerd. Kalk dat in het water zit, wordt door het granulaat in de cartouche opgenomen. Daardoor wordt een verkalking van het apparaat vermeden. Een extra ontkalking van het apparaat is daardoor niet noodzakelijk. Tip Het granulaat in de cartouche kan na contact met water verkleuren; dat hangt samen met het gehalte aan minerale stoffen in het water. Die verkleuring is geen probleem en heeft geen negatieve invloed op het apparaat, reinigingswerkzaamheden of de werking van de cartouche.

III hard Afbeeldingen: zie pagina 2 Afbeelding Plaats de ontkalkingscartouche in de opening en duw tot ze vastzit. Afbeelding Vul maximum 1 lliter vers leidingwater in het reservoir. Afbeelding Steek de netstekker in de contactdoos. Schakelaar - In indrukken om het apparaat in te schakelen. Afbeelding Controlelampje brandt groen. Na ca. 30 seconden is het apparaat bedrijfsklaar. Afbeelding Stel voor het eerste gebruik de waterhardheid in. LET OP Om een optimale functie van de ontkalkingscartouche te garanderen, moet het apparaat voor het eerste gebruik aangepast worden aan de lokale waterhardheid. Meer informatie in verband met de instelling van het apparaat vindt u in het hoofdstuk „Werking ontkalkingscartouche en instelling van de waterhardheid“. Afbeelding Accessoire op stoomlans aansluiten. Bedien de stoomhendel. Aantal Afstand knippeknipperimpulsen rimpulsen IV zeer hard >21 >3,8 4 seconden

Instelling van de waterhardheid LET OP Om een optimale functie van de ontkalkingscartouche te garanderen, moet het apparaat voor het eerste gebruik aangepast worden aan de lokale waterhardheid. Dat gebeurt via de RESET-knop. Instructie Het apparaat is in de fabriek ingesteld op de maximale waterhardheid (niveau IV). Nadat de waterhardheid werd ingesteld, blijft deze ingesteld tot een nieuwe instelling (bv. na verhuizing nodig is. Tijdens de instelling mag geen pauze van langer dan 15 seconden ingelast worden. Anders wordt het apparaat automatisch op de laatst geselecteerde waterhardheid c.q. bij de eerste inbedrijfstelling op de hoogste waterhardheid gezet. Neem de volgende werkwijze in acht: Netsnoer aan de stroom aansluiten. Het apparaat moet voor de instelling uitgeschakeld zijn. Druk op de RESET-knop en houd deze tijdens het inschakelen van het apparaat ingedrukt. Na 2 seconden knippert het controlelampje en signaleert het via het aantal impulsen de huidige instelling van de waterhardheid. Door de RESET-knop opnieuw in te drukken, verandert de instelling van de waterhardheid. Zolang de RESET-knop ingedrukt wordt, wordt het knipperimpuls voor het overeenkomstige waterhardheidsniveau niet weergegeven. Zodra de knop losgelaten wordt, verschijnt het knipperimpuls om de gekozen waterhardheid weer te geven. Als de waterhardheid op het gewenste niveau is ingesteld, houd u de RESET-knop gedurende 3 seconden ingedrukt zodat de instelling opgeslagen wordt. Het opslaan wordt weergegeven doordat het controlelampje van de waterhardheid oplicht. LET OP Als het apparaat gebruikt wordt in een gebied met een andere waterhardheid (bv. na een verhuizing), moet de waterhardheid opnieuw ingesteld worden. NL – 6 Water bijvullen Werking Afbeeldingen zie uitklapblad 3 Apparaat monteren Afbeelding Steek de zwenk- en loopwielen in en klik ze vast. Afbeelding Afbeelding Nodige accessoires (zie hoofdstuk „Gebruik van de accessoires“) met het stoompistool verbinden. Daartoe het open uiteinde van het accessoire op het stoompistool steken en deze zover op het stoompistool schuiven tot de ontgrendelingsknop van het stoompistool vastklikt. Afbeelding Gebruik de verlengpijpen indien nodig. Daartoe één resp. beide verlengpijpen verbinden met het stoompistool. Benodigd accessoire op het vrije uiteinde van de verlengpijp schuiven. Accessoires verwijderen Keuzeschakelaar voor de hoeveelheid stoom naar achteren zetten (stoomhendel geblokkeerd). Afbeelding Om de accessoires te verwijderen drukt u de ontgrendelingsknop in en trekt u de onderdelen uit elkaar. Bij een watertekort in het waterreservoir brandt het rode controlelampje voor watertekort continu. Watertank vullen De ontkalkingscartouche blijft daarbij vast in het apparaat zitten. Instructie Vul het water via het deksel van de ontkalkingscartouche. Zo is altijd een constant stoomvermogen gegarandeerd. Zodra het waterreservoir opnieuw met water is gevuld, gaat het rode controlelampje uit. Het apparaat is uitgerust met een droogloopbeveiliging voor de pomp. Als de pomp lange tijd droog zou lopen, bv. door een verkeerd aangebrachte cartouche, schakelt de pomp uit en knippert het controlelampje voor watertekort rood. Om het apparaat verder te kunnen gebruiken, moet het apparaat uit- en opnieuw ingschakeld worden. Daarbij moet gegarandeerd zijn dat de cartouche correct werd aangebracht en voldoende water in het waterreservoir zit. Hoeveelheid stoom regelen Met de keuzeschakelaar voor de hoeveelheid stoom wordt de naar buiten stromende hoeveelheid stoom geregeld. De keuzeschakelaar heeft drie standen: maximale hoeveelheid stoom Watertank vullen De watertank kan op elk moment worden gevuld. LET OP Gebruik geen condenswater uit de droogtrommel! Geen reinigingsmiddelen of andere toevoegingen (bijv. geuren) invullen! Vul maximum 1 lliter vers leidingwater in het reservoir. Apparaat inschakelen LET OP Om een optimale functie van de ontkalkingscartouche te garanderen, moet het apparaat voor het eerste gebruik aangepast worden aan de lokale waterhardheid. Meer informatie in verband met de instelling van het apparaat vindt u in het hoofdstuk „Werking ontkalkingscartouche en instelling van de waterhardheid“. Plaats het apparaat op een vast ondergrond. Netstekker in een stopcontact steken. Schakelaar - In indrukken om het apparaat in te schakelen. Controlelampje brandt groen. Na ca. 30 seconden is het apparaat bedrijfsklaar. Tip Bij de eerste keer stomen na de verwijdering en opnieuw aanbrengen van de cartouche kan de stoomstoot nog wat zwak zijn. Het apparaat heeft een korte inlooptijd nodig aangezien de cartouche zich eerst met water moet vullen. Bij het begin komt de stoom daarom onregelmatig naar buiten, er kunnen zelfs enkele waterdruppels ontstaan. De vrijkomende hoeveelheid stoom neemt steeds toe tot na ca. 30 seconden de maximumhoeveelheid is bereikt. gereduceerde hoeveelheid stoom geen stoom - kinderbeveiliging Instructie: In die stand kan de stoomhendel niet bediend worden. Keuzeschakelaar instellen op de vereiste hoeveelheid stoom. Stoomhendel bedienen en het stoompistool altijd eerst op een doek richten tot de stoom gelijkmatig naar buiten komt. Werking onderbreken Schakel het apparaat om energiebesparende overwegingen uit als het langer dan 20 minuten niet gebruikt wordt. Schakelaar - Uit indrukken om het apparaat uit te schakelen. Apparaat uitschakelen Afbeelding Schakelaar - Uit indrukken om het apparaat uit te schakelen. Trek de stekker uit het stopcontact. Afbeelding Stoomhendel induwen tot er geen stoom meer naar buiten komt. Nu heerst in het waterreservoir geen druk meer. Kinderveiligheid naar achteren zetten (stoomhendel geblokkeerd). NL – 7

LET OP Als het apparaat gedurende langere tijd (ca. 2 maanden) niet gebruikt wordt, moet het waterreservoir leeggemaakt worden. Daardoor wordt waterverrotting vermeden. Afbeelding Ledig voorhanden water volledig uit het reservoir. Apparaat opslaan Afbeelding Afbeelding Verlengpijpen in de grote houder voor accessoires steken. Handsproeier en puntspuitkop telkens op een verlengkabel steken. Bevestig de grote ronde borstel op de puntstraalsproeier. Steek geen ronde borstel en sproeiers in de middelste houder voor accessoires. Vloerspuitkop in de parkeerhouder hangen. Stoomslang rond de verlengpijp wikkelen en stoompistool in de vloerspuitkop steken. Stoompistool U kunt het stoompistool zonder accessoire gebruiken, bijvoorbeeld: – voor het verwijderen van kleine plooien uit hangende kledingstukken door ze vanop een afstand van 10-20 cm met stoom te behandelen. – voor het afstoffen van planten. Hierbij een afstand van 20-40 cm bewaren. – voor het vochtige afstoffen door een doek kort te bevochtigen en de meubelen ermee af te stoffen. Puntspuitkop Hoe dichter die bij de verontreinigde plaats gebracht wordt, hoe hoger de reinigende werking aangezien temperatuur en stoom aan de uitlaatopening het hoogst zijn. Bijzonder praktisch voor het reinigen van moeilijk bereikbare plaatsen, voegen, armaturen, afvoerbuizen, lavabo's, wc's, jaloezieën of radiatoren. Sterke kalkafzettingen kunnen voor de stoomreiniging met azijn of citroenzuur bedruppeld worden, 5 minuten laten inwerken, vervolgens afstomen. Toepassing van accessoires Ronde borstel (klein) Belangrijke aanwijzingen voor gebruik Vloeren reinigen Er wordt aanbevolen om de bodem te vegen of schoon te zuigen vooraleer de stoomreiniger gebruikt wordt. Op die manier wordt de bodem van vuil / losse deeltjes ontdaan vooraleer hij vochtig gereinigd wordt. Opfrissen van textiel Voor de behandeling met de stoomreiniger altijd op een onopvallende plaat uitproberen of het textiel de behandeling verdraagt: eerst sterk bevochtigen, dan laten drogen en vervolgens controleren op kleur- en vormveranderingen. Reiniging van gecoate of gelakte oppervlakken Bij het reinigen van gelakte of met kunststof gecoate oppervlakken zoals bijvoorbeeld keuken- en woonkamermeubelen, deuren, parket kunnen was, meubelpolitoer, kunststof coatings of verf oplossen of kunnen vlekken ontstaan. Bij de reiniging van die oppervlakken een doek kort instomen en daarmee het oppervlak schoonvegen. LET OP Stoom niet richten op verlijmde randen aangezien het raamwerk zou kunnen loskomen. Het apparaat niet gebruiken voor het reinigen van onverzegelde hout- of parketvloeren. Reiniging van glas Verwarm bij lage buitentemperaturen, vooral in de winter, de vensterruit door het volledige glasoppervlak lichtjes in te stomen. Zo worden spanningen op het oppervlak en de daauit resulterende glasbreuk vermeden. Vervolgens het venstervlak met de handspuitkop en overtrek reinigen. Gebruik een raamtrekker om het water af te trekken of wrijf de oppervlakken droog. LET OP Stoom niet richten op de verzegelde plaatsen van het vensterraam om beschadigingen te voorkomen.

De ronde borstel kan gemonteerd worden als aanvulling van de puntspuitkop. Door te borstelen, kunnen daardoor hardnekkige vuilafzettingen makkelijker verwijderd worden. LET OP Niet geschikt voor de reiniging van gevoelige oppervlakken Afbeelding Ronde borstel op puntspuitkop bevestigen. Powersproeier De powersproeier kan gemonteerd worden als aanvulling van de puntspuitkop. De power-spuitkop verhoogt de uitstroomsnelheid van de stoom. Daarom is hij uitermate geschikt voor het reinigen van zeer hardnekkig vuil, het schoonblazen van hoeken, voegen, e.d. Afbeelding Powersproeier op de puntspuitkop monteren zoals de ronde borstel. Ronde borstel (groot) De ronde borstel kan als aanvulling op de puntstraalsproeier gemonteerd worden. Met die ronde borstel kunnen grote, afgeronde oppervlakken (bv. wastafels, douchebakken, badkuipen, gootstenen) gereinigd worden. LET OP Niet geschikt voor de reiniging van gevoelige oppervlakken Afbeelding Ronde borstel op puntspuitkop bevestigen. Handsproeier Afbeelding Monteer de handsproeier op het stoompistool. Trek de overtrek over de handsproeier. Bijzonder geschikt voor kleine, afwasbare oppervlakken, douchecabines en spiegels NL – 8 Als de looptijd voor de vervanging van de cartouche helemaal verlopen is, brandt het controlelampje „Vervanging cartouche“ continu en schakelt het apparaat zichzelf uit om schade te vermijden. Nieuwe ontkalkingscartouche plaatsen

Vloerspuitkop Geschikt voor alle afwasbare wand- en vloerbedekkingen, bv. steen, tegels en pvc. Werk op sterk vervuilde oppervlakken langzaam, zodat de stoom langer kan inwerken. Tip Reinigingsmiddelresten of onderhoudsemulsies die zich nog op het te reinigen oppervlak bevinden, kunnen bij de stoomreiniging slierten vormen die bij herhaaldelijk gebruik echter verdwijnen. Afbeelding Vloerdweil bevestigen op de vloerspuitkop. 1 Zet de vloersproeier op het vloerdoek. Afhankelijk van de uitrusting - Vouw het vloerdoek eerst in de lengte. 2 Klemmen openen. 3 Uiteinden van de dweil in de openingen leggen. 4 Klemmen sluiten. 몇 VOORZICHTIG Vingers niet tussen de klemmen steken. Vloerspuitkop parkeren Afbeelding Bij een onderbreking van het werk de vloerspuitkop in de parkeerhouder hangen. Onderhoud Leegmaken van het waterreservoir LET OP Als het apparaat gedurende langere tijd (ca. 2 maanden) niet gebruikt wordt, moet het waterreservoir leeggemaakt worden. Daardoor wordt waterverrotting vermeden. Schakelaar - Uit indrukken om het apparaat uit te schakelen. Trek de stekker uit het stopcontact. Toebehoren uit de houders voor toebehoren halen. Neem de cartouche uit het apparaat. Afbeelding Ledig voorhanden water volledig uit het reservoir. Vervanging ontkalkingscartouche LET OP De intervallen voor de vervanging van de cartouche (weergave controlelampje) moeten nageleefd worden aangezien anders de levensduur van het apparaat verkleint. Als de cartouche niet volgens de weergegeven intervallen wordt vervangen, kan onherstelbare schade aan het apparaat ontstaan. Tip De intervallen voor de vervaning hangen af van de lokale waterhardheid. Gebieden met harder water (bv. III/IV) hebben een groter interval dan gebieden met zachter water (bv. I/II). Weergave controlelampje bij einde van de looptijd De vereiste vervanging van de cartouche wordt door de volgende acties via het controlelampje „Vervanging cartouche“ weergegeven: twee uren voor het einde van de looptijd wordt de vereiste vervanging door knipperen weergegeven. Eén uur voor het einde van de looptijd knippert het controlelampje sneller. Schakelaar - Uit indrukken om het apparaat uit te schakelen. Neem de cartouche uit het apparaat. Plaats de nieuwe cartouche in het apparaat. Schakelaar - In indrukken om het apparaat in te schakelen. Houd de RESET-knop 4 seconden ingedrukt. Daarna gaat het controlelampje „Vervanging ontkalkingscartouche“ uit en begint de looptijd van de cartouche opnieuw te lopen. Laat het apparaat opwarmen. Houd daarna ter ontluchting van de cartouche de stoomhendel ca. 30 seconden ingedrukt. Tip Bij de eerste keer stomen na de verwijdering en opnieuw aanbrengen van de cartouche kan de stoomstoot nog wat zwak zijn. Het apparaat heeft een korte inlooptijd nodig aangezien de cartouche zich eerst met water moet vullen. Bij het begin komt de stoom daarom onregelmatig naar buiten, er kunnen zelfs enkele waterdruppels ontstaan. De vrijkomende hoeveelheid stoom neemt steeds toe tot na ca. 30 seconden de maximumhoeveelheid is bereikt. LET OP Let er bij de vervanging van de cartouche op dat er geen verwarring ontstaat en de oude cartouche opnieuw geplaatst wordt. Onderhoud van accessoires Tip Het vloerdoek en de overtrek voor de handsproeier zijn reeds voorgewassen en kunnen onmiddellijk gebruikt worden voor het werk met de stoomreiniger. Was vuile vloerdoeken en overtrekken in de wasmachine op 60 °C. Gebruik geen wasverzachter zodat de doeken het vuil goed kunnen opnemen. De badstofovertrekken zijn geschikt voor de droogtrommel. De microvezeldoeken zijn niet geschikt voor de droogtrommel. Hulp bij storingen Storingen hebben vaak een eenvoudige oorzaak die u met behulp van het volgende overzicht zelf kunt oplossen. Bij twijfel of bij storingen die niet worden vermeld kunt u zich wenden tot de erkende klantendienst. Geen stoom Controlelampje - watertekort brandt continu rood Geen water in de watertank. Water bijvullen Controlelampje - watertekort knippert rood De droogloopbeveiliging van de pomp is geactiveerd. Schakel het apparaat uit en opnieuw in. Daarbij moet gegarandeerd zijn dat de cartouche correct werd aangebracht en voldoende water in het waterreservoir zit. NL – 9

Geen / weinig stoom ondanks voldoende water in waterreservoir Ontkalkingscartouche niet of verkeerd geplaatst Plaats de cartouche c.q. let op een correcte / stabiele positionering. De ontkalkingscartouche werd tijdens het vullen met water weggenomen of er werd een nieuwe ontkalkingscartouche geplaatst. Laat de cartouche tijdens het vullen in het apparaat zitten. Houd de stoomhendel continu ingedrukt, na 30 seconden komt het volledige stoomvermogen. Stoomhendel kan niet worden ingedrukt Stoomhendel is beveiligd met vergrendeling / kinderbeveiliging. Keuzeschakelaar voor de hoeveelheid stoom in de voorste stand zetten. Technische gegevens Stroomaansluiting Spanning Veiligheidsklasse Beschermingsklasse IPX4

Capaciteit Verwarmingscapaciteit 1900 W Maximale bedrijfsdruk 0,35 MPa Opwarmtijd Stoomhoeveelheid Continu stomen Stoomstoot max. 30 Seconden 40 g/min. 100 g/min. Inhoud Controlelampje „Vervanging ontkalkingscartouche“ brandt / knippert rood. Watertank 1,0 l Afmetingen Looptijd van de cartouche bijna verlopen Gewicht (excl. accessoires) 3,2 kg Bren een nieuwe cartouche aan en reset de onderhoudsweergave (zie hoofdstuk „Nieuwe ontkalkingscartouche plaatsen“). RESET-knop werd na de vervanging van de cartouche niet ingedrukt. Lengte 360 mm Breedte 236 mm Hoogte 252 mm Technische veranderingen voorbehouden! Houd de RESET-knop 4 seconden ingedrukt na het plaatsen van een cartouche. Het apparaat schakelt zelf uit. Looptijd van de cartouche verlopen Plaats de nieuwe cartouche in het apparaat. (zie hoofdstuk „Nieuwe ontkalkingscartouche plaatsen“). RESET-knop werd na de vervanging van de cartouche niet ingedrukt. Houd de RESET-knop 4 seconden ingedrukt na het plaatsen van een cartouche.
