GEBRUIKSAANWIJZING BARI HASE

Bedieningshandleiding

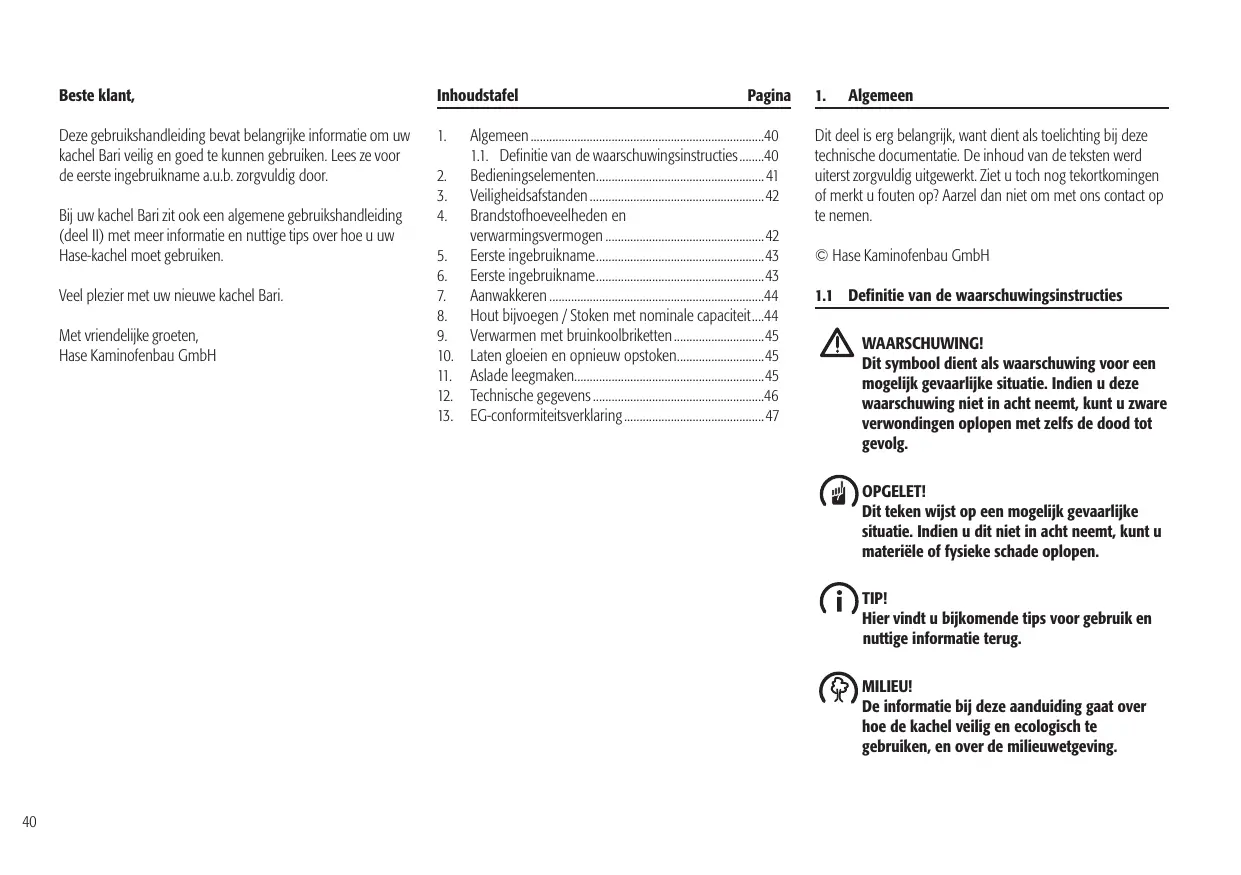

Beste klant, Inhoudstafel Deze gebruikshandleiding bevat belangrijke informatie om uw kachel Bari veilig en goed te kunnen gebruiken. Lees ze voor de eerste ingebruikname a.u.b. zorgvuldig door.

Bij uw kachel Bari zit ook een algemene gebruikshandleiding (deel II) met meer informatie en nuttige tips over hoe u uw Hase-kachel moet gebruiken. Veel plezier met uw nieuwe kachel Bari. Met vriendelijke groeten, Hase Kaminofenbau GmbH Pagina Algemeen ...........................................................................40 1.1. Definitie van de waarschuwingsinstructies ........40

2. Bedieningselementen...................................................... 41

3. Veiligheidsafstanden ........................................................42

4. Brandstofhoeveelheden en

8. Hout bijvoegen / Stoken met nominale capaciteit ....44

Algemeen Dit deel is erg belangrijk, want dient als toelichting bij deze technische documentatie. De inhoud van de teksten werd uiterst zorgvuldig uitgewerkt. Ziet u toch nog tekortkomingen of merkt u fouten op? Aarzel dan niet om met ons contact op te nemen. © Hase Kaminofenbau GmbH

1.1 Definitie van de waarschuwingsinstructies

WAARSCHUWING! Dit symbool dient als waarschuwing voor een mogelijk gevaarlijke situatie. Indien u deze waarschuwing niet in acht neemt, kunt u zware verwondingen oplopen met zelfs de dood tot gevolg. OPGELET! Dit teken wijst op een mogelijk gevaarlijke situatie. Indien u dit niet in acht neemt, kunt u materiële of fysieke schade oplopen. TIP! Hier vindt u bijkomende tips voor gebruik en nuttige informatie terug. MILIEU! De informatie bij deze aanduiding gaat over hoe de kachel veilig en ecologisch te gebruiken, en over de milieuwetgeving.

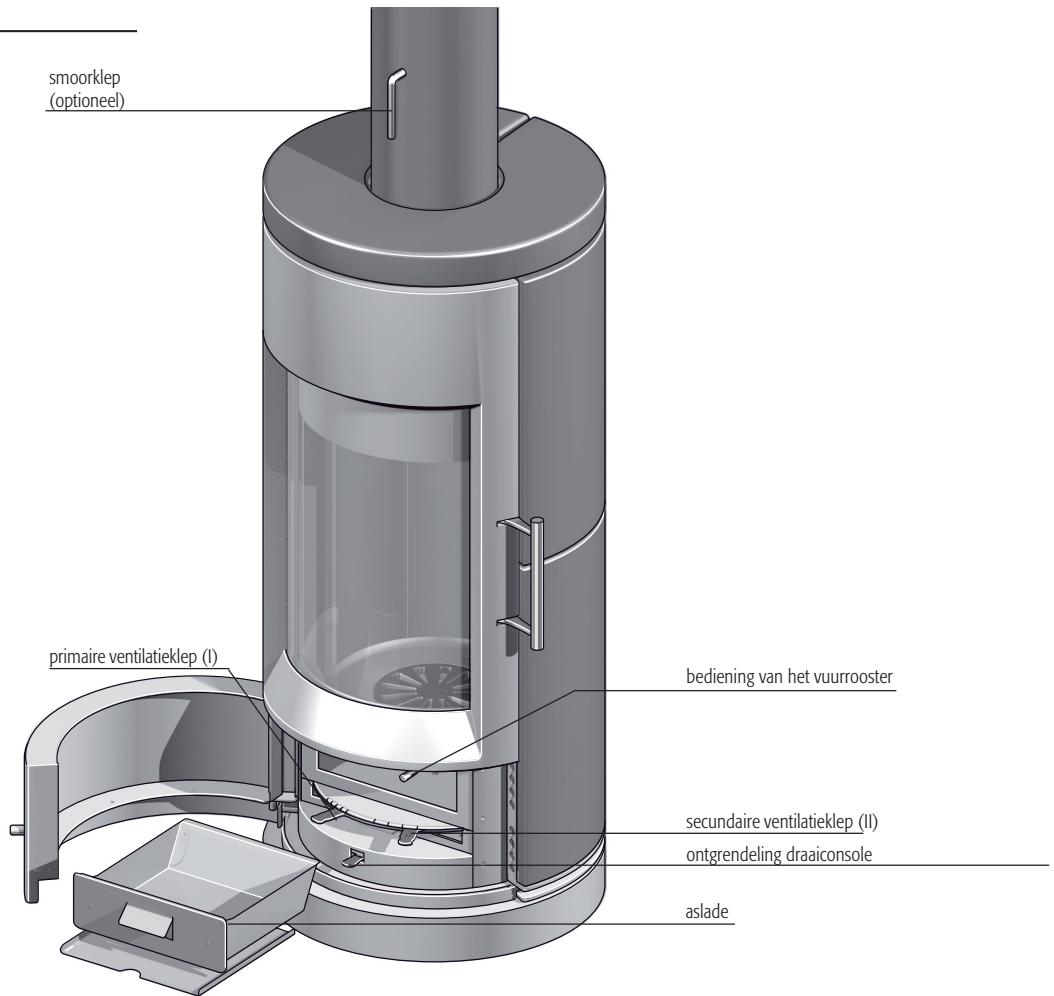

Bedieningselementen smoorklep (optioneel) primaire ventilatieklep (I) bediening van het vuurrooster secundaire ventilatieklep (II) ontgrendeling draaiconsole aslade

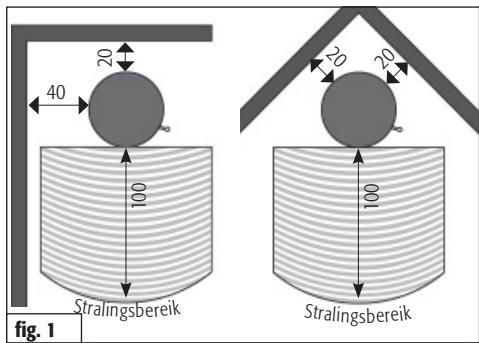

Buiten het stralingsgebied moet voor brandbare materialen aan de zijkanten een veiligheidsafstand van 20 cm en achter de kachel een van 20 cm gerespecteerd worden. (zie figuur 1). WAARSCHUWING! Wanneer de vloerbekleding uit brandbare materialen bestaat (zoals hout, laminaat of tapijt), verplicht de brandreglementering u om een onbrandbare vloerplaat te leggen (uit tegels, veiligheidsglas, leisteen of staal). Indien er een bodemplaat noodzakelijk is, dan moet de grootte ervan zijn aangepast aan het draaibare bereik van de kachel.

100 cm voor en 40 cm naast de kachel mogen zich in het stralingsgebied van het venster van de verbrandingsruimte geen brandbare of warmtegevoelige materialen bevinden (zoals bijvoorbeeld meubelen, houten of kunststoffen bekledingen, gordijnen, enz.) (fig. 1).

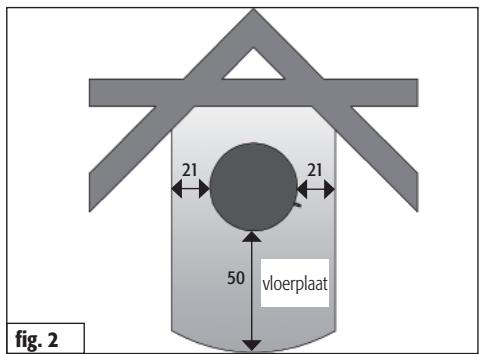

De vloerplaat moet vooraan minstens 50 cm en langs de zijkanten minstens 21 cm onder de kachel uitkomen (fig. 2). De hoeveelheid brandstof die u in de kachel legt, is bepalend voor het verwarmingsvermogen. Vul telkens maximaal 2 kg brandstof aan. Wanneer u deze hoeveelheid overschrijdt, bestaat gevaar voor oververhitting. De kachel kan dan beschadigd raken en er kan brand in ontstaan. TIP! Met ongeveer 1,5 kg brandhout met een lengte van max. 25 cm en een verbrandingstijd van ongeveer 45 minuten verkrijgt u een vermogen van ongeveer 6 kW (bij bruinkoolbriketten 3 stuks met totaal ca. 1,5 kg bij ca. 60 min.). TIP! Met ongeveer 0,5 kg brandhout met een lengte van max. 25 cm en een verbrandingstijd van ongeveer 30 minuten verkrijgt u een vermogen van ongeveer 3,0 kW (bij bruinkoolbriketten 1 stuks met totaal ca. 0,5 kg bij ca. 30 min.).

De Bari is een kachel voor niet-continu gebruik. Vul daarom telkens maar één laag brandstof bij. 50 vloerplaat fig. 2 Afmetingen in cm

Brandstofhoeveelheden en verwarmingsvermogen

Veiligheidsafstanden

Bediening van het draaiplateau

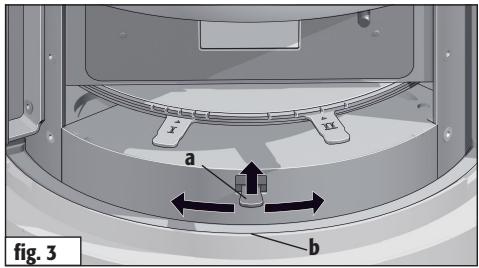

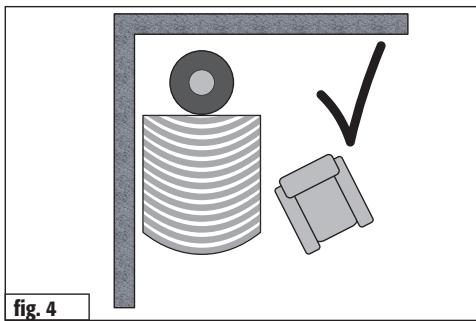

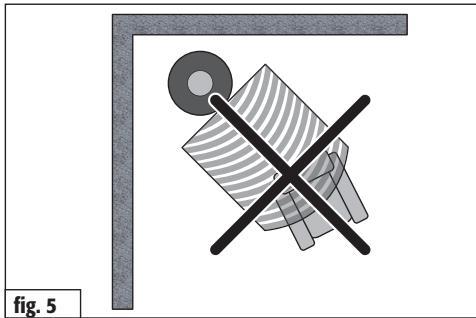

De Bari is uitgerust met een draaiconsole. Door de hendel (a) omhoog te heffen, wordt de vergrendeling losgemaakt en kan de Bari in de gewenste positie worden gedraaid (geldt niet bij gebruik van het ventilatiesysteem van Hase). De inkerving (b) wijst bij het opstellen van de Bari naar voren. (fig. 3) WAARSCHUWING! Rekening houden met de veiligheidsafstanden ten opzichte van brandbare materialen! Om veiligheidsredenen de houtkachel nooit tijdens het aanmaken draaien! Eerste ingebruikname TIP! Tijdens het transport tot bij u thuis kan zich condensaatvocht binnenin de kachel verzamelen. In bepaalde omstandigheden kan dit leiden tot het lekken van water uit de kachel of de rookbuizen. Droog in dat geval de vochtige plekken onmiddellijk af. fig. 4 Het oppervlak van uw kachel wordt vóór het aanbrengen van de lak gezandstraald. Ondanks een zorgvuldige controle kan het niet uitgesloten worden dat wat van de stalen kogeltjes die daarvoor gebruikt worden in de kachel achterblijven. TIP! Om een mogelijke beschadiging te voorkomen, verzoeken wij u deze stalen kogeltjes onmiddellijk met een stofzuiger te verwijderen.

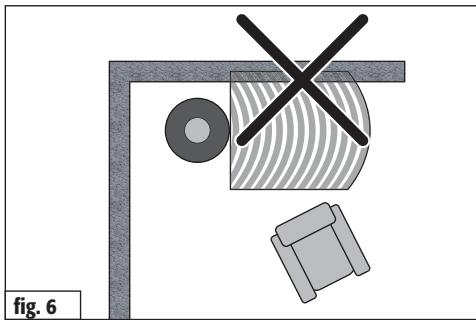

Tijdens de eerste ingebruikname van elke kachel komen door de hitteontwikkeling vluchtige bestanddelen vrij, die in de deklagen van de kachel, in de afsluitbanden en in de smeermiddelen zitten. Dit gaat ook gepaard met rook- en geurontwikkeling. Dit gebeurt wanneer de temperatuur voor het eerst wordt opgedreven en houdt zo’n 4 tot 5 uur aan. Voeg om deze temperatuur te kunnen halen 25% brandstof toe bovenop de in hoofdstuk 8 „Hout bijvoegen / Stoken met nominale capaciteit“ aanbevolen hoeveelheid. fig. 6 OPGELET! Om gezondheidsredenen mag tijdens de eerste ingebruikname niemand onnodig in de ruimtes

in kwestie aanwezig zijn. Zorg voor een goede ventilatie en open vensters en buitendeuren. Gebruik indien nodig een ventilator om de lucht sneller te verversen. Wanneer de maximale temperatuur bij het eerste gebruik nog niet bereikt werd, is het mogelijk dat er zich later nog een zekere geurontwikkeling voordoet.

Procedure Open de primaire lucht en de secundaire lucht volledig. Stand van de bedieningselementen Primaire en secundaire luchtschuif volledig naar het midden schuiven De in tabel 1 (zie figuur rechts) beschreven instellingen van de afsluiters zijn aanbevelingen. Zij werden tijdens tests in overeenstemming met de norm uitgewerkt. U dient op grond van de weersomstandigheden en de trek van uw schoorsteen de afsluiters van uw Bari aan de plaatselijke omstandigheden aan te passen. TIP! De Bari mag enkel worden gebruikt met een gesloten deur. De deur van de stookruimte mag enkel worden geopend om hout bij te vullen. WAARSCHUWING! Gebruik voor het aansteken nooit benzine, alcohol of andere brandbare vloeistoffen.

Hout bijvoegen / Stoken met nominale capaciteit Het bijvoegen van hout moet gebeuren wanneer de vlammen van de vorige verbranding pas gedoofd zijn. Hout bijvoegen / Stoken met nominale capaciteit Procedure Aanwakkeren Tijdens het aanwakkeren kunnen hogere emissiewaarden voorkomen. Deze fase moet dan ook zo kort mogelijk gehouden worden.

Aanwakkeren Vuurrooster openen Stand van de bedieningselementen Primaire lucht en secundaire lucht instellen Primair luchtventiel (I) in stand I van links Secundair luchtventiel (II) in stand 3 Vuurrooster sluiten Schuif aan vuurrooster induwen Schuif aan vuurrooster naar buiten trekken Concentreer de achter-gebleven assen en de eventueel onverbrande houtskool in het midden van de verbrandingsruimte Leg 2 of 3 kleine blokken in het midden van de verbrandingsruimte. Leg daar dan de aanmaakblokjes en zo‘n halve kilo houtspaanders bovenop. Steek het aanmaakmateriaal aan. Tab. 1 Twee houtblokken van samen ca. 1,5 kg met de schors naar boven of naar buiten in het achterste deel van de stookruimte leggen. Slechts één laag brandstof bijvullen. Tab. 2

Verwarmen met bruinkoolbriketten Om de kachel aan te steken en de eerste keer bij te vullen gebruikt u hout (zie „Aanwakkeren“). Wanneer hij dan mooi gloeit, legt u er de eerste keer twee of drie bruinkoolbriketten in. Zorg ervoor dat deze midden op het rooster op een vinger afstand van elkaar liggen. Laat ze als volgt verbranden: Verwarmen met bruinkoolbriketten Procedure Stand van de bedieningselementen De primaire lucht volledig openen Primaire luchtschuif volledig naar het midden schuiven De secundaire lucht helemaal toedraaien Zet de schuif van de secundaire lucht (II) op markering 2.

10. Laten gloeien en opnieuw opstoken

Laat de kachel zo staan tot de bruinkooltabletten grotendeels zijn opgebrand. Sluit daarna de schuif van de primaire lucht (I) en het kachelrooster. De secundaire lucht (II) doet u voor 2/3 dicht. TIP! Sluit de secundaire lucht niet volledig af zolang de kachel nog werkt. Stook de kachel terug op door de gloeiende as met de schuif van het kachelrooster in gang te zetten. Open de primaire lucht (I) en leg er opnieuw blokken hout op.

11. Aslade leegmaken

Maak de aslade alleen maar leeg wanneer de assen afgekoeld zijn. Tijdens het opnemen van de assen bevindt het deksel zich onder de aslade. Het vuurrooster openen Tab. 3 Trek de schuif van het vuurrooster open Neem de aslade uit de kachel, samen met het deksel dat zich eronder bevindt Schuif het deksel op de aslade zodat deze afgesloten is. De lichte as kan nu niet opvliegen en uw woning blijft schoon. Het weer inbrengen van de aslade geschiedt in omgekeerde volgorde. OPGELET! Wanneer de as zich te hoog ophoopt, dan kan dit de toevoer van primaire lucht bemoeilijken of zelfs blokkeren. Zorg ervoor dat er onder de aslade primaire lucht doorheen kan.

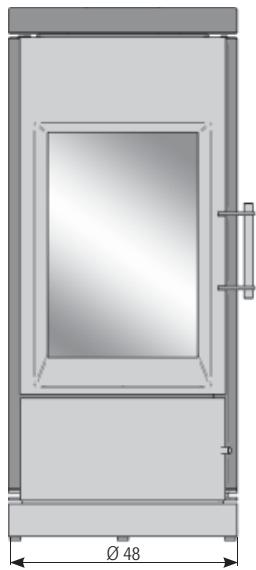

vooraanzicht zijaanzicht Kachel Bari, gecontroleerd volgens DIN-EN 13240 : 2001 + A2 2004 e Art. 15 a B-VG (Oostenrijk) mag enkel worden gebruikt wanneer de stookkamer dicht is en mag slechts als enig toestel voor één schoorsteen worden gebruikt. VKF-Nr.: 14262; Controleverslag nummer (A): FSPS- WA 2005-A

Minimum persdruk bij nominale verwarmingscapaciteit

mg/m³ CO- gehalte bij 13% O2

mg/m³ Gewicht hoogte 107,5 / 111,5 / 112 cm 43 cm Staal 146 kg 140 kg met tegels 154 kg met specksteen breedte 48 cm 28 cm Tegels 165 kg Opening van de stookkamer: Diameter van het rookkanaal: Buisdiameter van het Hase-ventilatiesysteem* diepte 48 cm 30 cm Specksteen 205 kg Ø 48 Draaihoek van de kachel: 360° · rechts/links in stappen van 15° vergrendelbaar · Rekening houden met veiligheidsafstanden t.o.v. brandend materiaal! bovenaanzicht

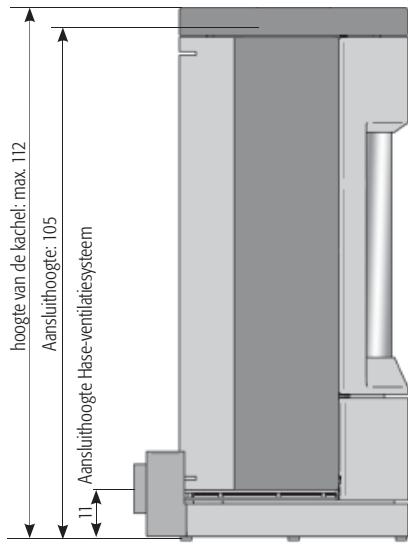

De op het typeplaatje aangegeven nominale verwarmingscapaciteit van 6 KW is naargelang van de isolatie van het gebouw voldoende voor 20 - 80 m² (onder voorbehoud) Aansluithoogte: 105 Hout Nominale warmtecapaciteit Aansluithoogte Hase-ventilatiesysteem Brandwaarden hoogte van de kachel: max. 112 Voor de afmetingen van de schoorsteen volgens EN 13384-1 / 2 1185 cm² 15 cm 10 cm bij

• Voor een afzonderlijke luchttoevoer in passiefhuizen en bij onvoldoende luchttoevoer in de kamer waar de kachel staat gebruik van het Hase-ventilatiesysteem valt de draaifunctie weg!

13. EG - conformiteitsverklaring

Het origineel van de conformiteitsverklaring en de bijbehorende documenten werden bij de producent neergelegd De fabrikant: Hase Kaminofenbau GmbH Niederkircherstr. 14 D-54294 Trier verklaart hiermee, dat de ruimteverwarmingsapparatuur voor vaste brandstoffen met de handelsnaam : Bari conform is met de bepalingen van de: EG-richtlijn voor bouwproducten 89/106/EWG en het mandaat M129 en overeenkomt met de volgende geharmoniseerde norm: EN 13240:2001+EN 13240:2001/ A2: 2004 De ruimteverwarmingsapparatuur voor vaste brandstoffen werd voor wat betreft de in de norm gestelde eisen getest door het volgende genotificeerde keuringsbureau: RWE Power AG Feuerstättenprüfstelle D-50226 Frechen Kennziffer: NRW 16 Trier, 19.01.2011 Fernando Najera , bedrijfsleider De veiligheidsinstructies voor de bij het product behorende montage en bedieningsinstructie dienen in acht genomen te worden.
