MANUALE UTENTE BARI HASE

Istruzioni operative

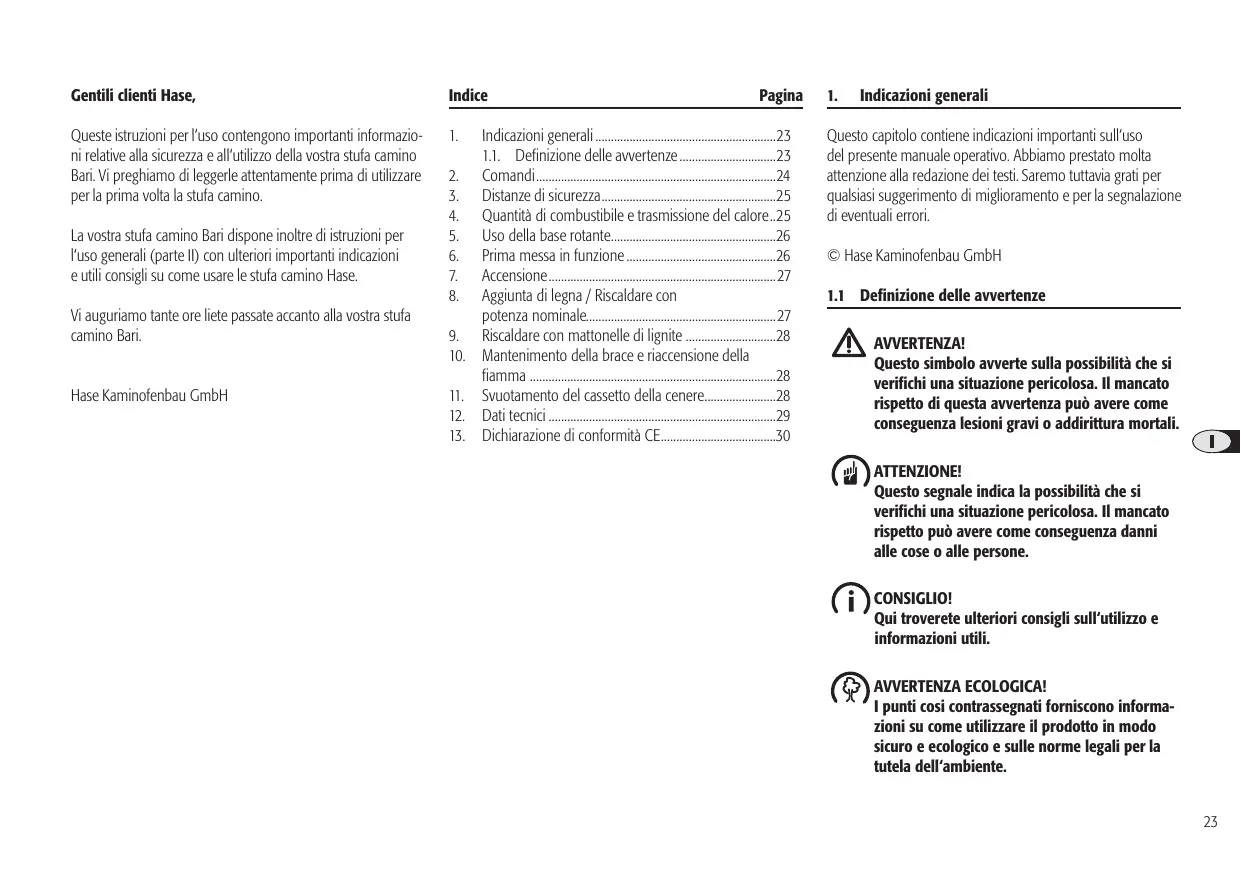

Gentili clienti Hase, Indice Queste istruzioni per l‘uso contengono importanti informazioni relative alla sicurezza e all‘utilizzo della vostra stufa camino Bari. Vi preghiamo di leggerle attentamente prima di utilizzare per la prima volta la stufa camino.

La vostra stufa camino Bari dispone inoltre di istruzioni per l‘uso generali (parte II) con ulteriori importanti indicazioni e utili consigli su come usare le stufa camino Hase. Vi auguriamo tante ore liete passate accanto alla vostra stufa camino Bari. Hase Kaminofenbau GmbH Pagina Indicazioni generali ..........................................................23 1.1. Definizione delle avvertenze ...............................23

2. Comandi .............................................................................24

3. Distanze di sicurezza ........................................................25

4. Quantità di combustibile e trasmissione del calore ..25

6. Prima messa in funzione ................................................26

8. Aggiunta di legna / Riscaldare con

potenza nominale.............................................................27

9. Riscaldare con mattonelle di lignite .............................28

10. Mantenimento della brace e riaccensione della

fiamma ...............................................................................28

11. Svuotamento del cassetto della cenere.......................28

12. Dati tecnici .........................................................................29

13. Dichiarazione di conformità CE .....................................30

Indicazioni generali Questo capitolo contiene indicazioni importanti sull‘uso del presente manuale operativo. Abbiamo prestato molta attenzione alla redazione dei testi. Saremo tuttavia grati per qualsiasi suggerimento di miglioramento e per la segnalazione di eventuali errori. © Hase Kaminofenbau GmbH

1.1 Definizione delle avvertenze

AVVERTENZA! Questo simbolo avverte sulla possibilità che si verifichi una situazione pericolosa. Il mancato rispetto di questa avvertenza può avere come conseguenza lesioni gravi o addirittura mortali. ATTENZIONE! Questo segnale indica la possibilità che si verifichi una situazione pericolosa. Il mancato rispetto può avere come conseguenza danni alle cose o alle persone. CONSIGLIO! Qui troverete ulteriori consigli sull‘utilizzo e informazioni utili. AVVERTENZA ECOLOGICA! I punti cosi contrassegnati forniscono informazioni su come utilizzare il prodotto in modo sicuro e ecologico e sulle norme legali per la tutela dell‘ambiente.

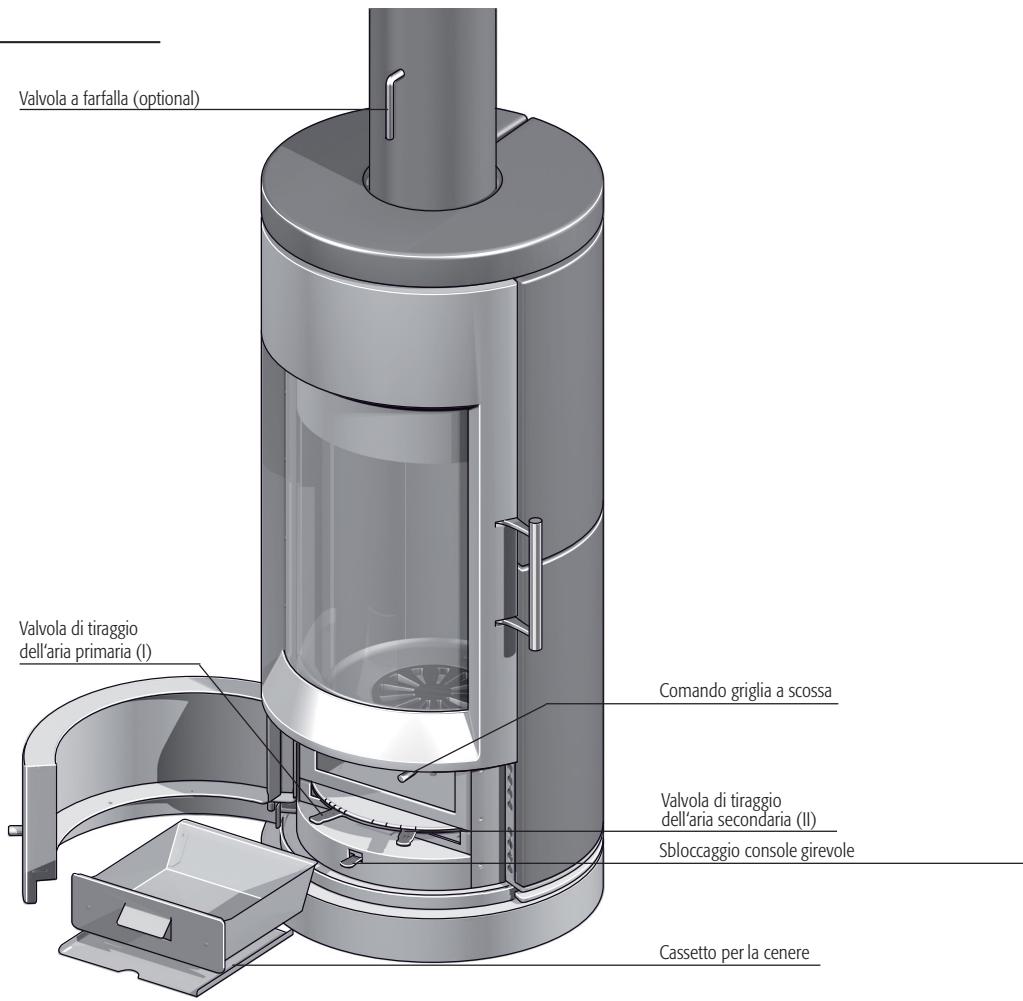

Comandi Valvola a farfalla (optional) Valvola di tiraggio dell‘aria primaria (I) Comando griglia a scossa Valvola di tiraggio dell‘aria secondaria (II) Sbloccaggio console girevole Cassetto per la cenere

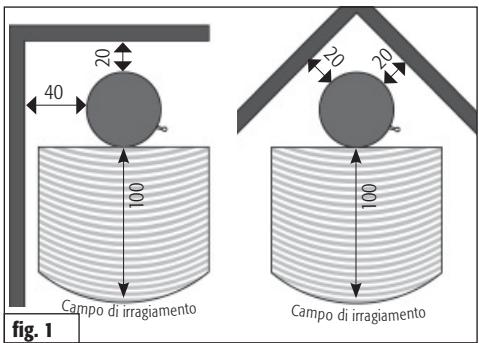

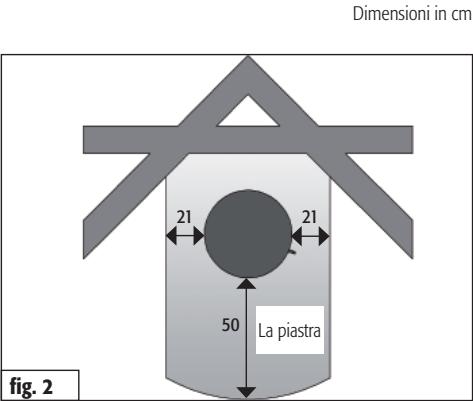

Al di fuori dell‘area di irraggiamento bisognerà tenere una distanza minima da materiali infiammabili pari a 20 cm lateralmente e 20 cm sul retro (fig. 1). C a m p o di irra gia m e n to fig. 1 La piastra dovrà essere più ampia della base del camino di almeno 50 cm sul lato anteriore e di almeno 21 cm lateralmente (fig. 2). C a m p o di irra gia m e n to Dimensioni in cm AVVERTENZA! Se i materiali del pavimento sono infiammabili (ad es. parquet in legno naturale o in laminato, moquette), la legge prescrive l‘utilizzo di una piastra di base in un materiale non infiammabile (ad es. piastrelle, vetro di sicurezza, ardesia, lamiera in acciaio). Nel caso in cui dovesse essere necessario inserire una piastra, adattarne sempre la grandezza alla parte girevole della stufa.

Quantità di combustibile e trasmissione del calore

A 100 cm di distanza davanti e 40 cm ai lati della stufa camino non deve trovarsi nell‘area di irraggiamento dello sportello del focolare alcun materiale infiammabile o non resistente alle alte temperature (ad es. mobili, rivestimenti di legno o di materiali sintetici, tende, ecc.) (fig. 1).

Distanze di sicurezza

La potenza termica prodotta dipende dalla quantità di combustibile inserita nella stufa camino. Fare attenzione quando si aggiunge legna di non riempire mai la stufa camino con più di 2 kg di combustibile. Se si inserisce una quantità maggiore di legna, esiste il pericolo di un surriscaldamento. Ciò potrebbe provocare danni alla stufa camino o anche l‘incendio del camino. CONSIGLIO! Se si inseriscono ceppi di legno da 1,5 kg con una lunghezza massima di 25 cm, si ottiene una potenza termica di circa 6 kW per una durata della combustione di circa 45 minuti. (mattonelle di lignite: 3 pezzi con compl. ca. 1,5 kg a ca. 60 min.). CONSIGLIO! Se si inseriscono ceppi di legno da 0,5 kg con una lunghezza massima di 25 cm, si ottiene una potenza termica di circa 3,0 kW per una durata della combustione di circa 30 minuti. (mattonelle di lignite: 1 pezzi con compl. ca. 0,5 kg a ca. 30 min).

50 La piastra fig. 2 Dimensioni in cm Bari è un focolare a fuoco intermittente. Inserire sempre solo uno strato di combustibile.

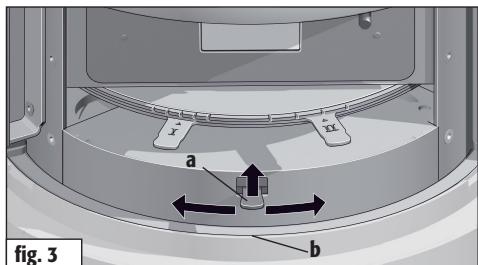

Uso della base rotante Il modello Bari è dotato di una console girevole. Sollevando la leva (a), l‘arresto si sblocca ed è possibile ruotare il modello Bari portandolo nella posizione desiderata. (Non presente in caso di utilizzo del sistema di ventilazione Hase). Durante il montaggio di Bari l‘incavo (b) è rivolto in avanti. (fig. 3) CONSIGLIO! Durante il trasporto al luogo di destinazione è possibile che si formi della condensa all‘interno della stufa camino. Essa potrebbe causare una fuoriuscita di acqua dai canali da fumo della stufa camino. Asciugare immediata mente i punti umidi. fig. 4

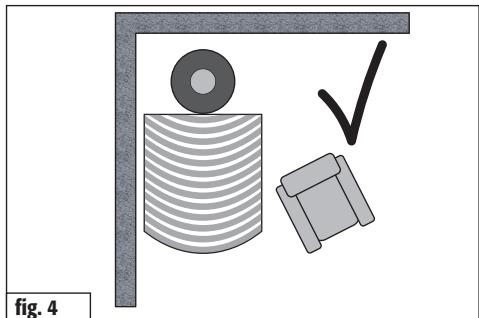

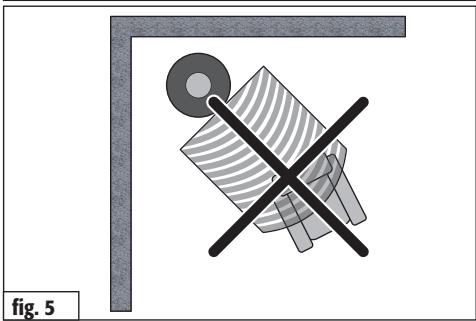

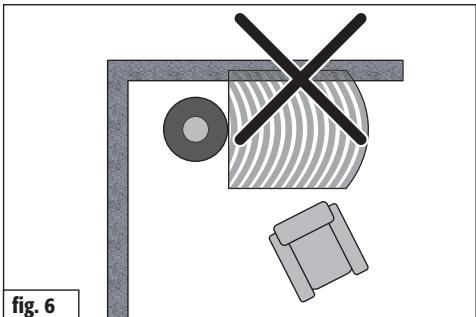

La parte esterna della stufa camino viene sottoposta a sabbiatura prima di effettuare la verniciatura. Nonostante i nostri accurati controlli potrebbero rimanere residui all‘interno della stufa camino che durante il montaggio potrebbero staccarsi e cader fuori. CONSIGLIO! Per evitare il verificarsi di danni, rimuovere immediatamente questi granuli di acciaio usando un aspirapolvere. AVVERTENZA! Mantenere la distanza di sicurezza nei confronti di materiali infiammabili! Per motivi di sicurezza non si deve mai girare la stufa camino durante l‘accensione! Prima messa in funzione fig. 5 Quando si mette per la prima volta in funzione la stufa camino, il calore prodotto causa la dispersione nell‘ambiente dei componenti volatili presenti nel rivestimento della stufa camino, nelle guarnizioni e nei lubrificanti con produzione di fumo e di odori. Con un‘elevata temperatura di combustione questo fenomeno - che si verifica solo dopo la prima messa in funzione - avrà una durata di circa 4 - 5 ore. Per raggiungere questa temperatura elevata, aumentare di circa il 25% la quantità di combustibile consigliata al capitolo 7 „Aggiunta di legna / Riscaldare con potenza nominale“. fig. 6

ATTENZIONE! Per evitare danni alla salute, fermarsi solo lo stretto necessario nei locali interessati da questo fenomeno. Effettuare una buona ventilazione dei locali aprendo le finestre e le porte esterne. Per rinnovare l‘aria più rapidamente si potrà utilizzare un ventilatore.

Accensione Metodo Aprire completamente l‘aria primaria e quella secondaria. Posizione dei comandi Spingere la leva dell‘aria primaria e secondaria(I) completamente al centro Se durante la prima accensione la temperatura massima non sarà stata raggiunta, potrebbe verificarsi una nuova formazione di odori di breve durata durante l‘accensione successiva.

Accensione Durante la fase di accensione possono verificarsi valori di emissione più elevati. È pertanto opportuno ridurre al minimo questa fase. Le posizioni della valvola descritte nella tabella n. 1 (si veda la figura sulla destra) sono state determinate nel corso dei collaudi effettuati e sono da considerarsi solo una raccomandazione. Adeguare le posizioni della valvola della stufa camino Bari alle condizioni cBaritiche e al tiraggio del comignolo, in base alla situazione specifica. CONSIGLIO! La stufa camino Bari deve essere tenuta chiusa durante il funzionamento. Aprire lo sportello del focolare solo per aggiungere altra legna. AVVERTENZA! Non utilizzare mai per l‘accensione alcool, benzina o altri combustibili liquidi. Aggiunta di legna / Riscaldare con potenza nominale Aggiungere l‘altra legna appena le fiamme della legna già consumata si sono spente. Aggiunta di legna / Riscaldare con potenza nominale Metodo Aprire la griglia Estrarre il chiavistello della griglia Regolare l’aria primaria e l’aria secondaria Posizionare la leva dell‘aria primaria (I) nella posizione 0 da sinistra Posizionare la leva dell‘aria secondaria (II) sulla posizione 3 Chiudere la griglia Spingere dentro la leva della griglia Inserire nella parte più arretrata del vano di combustione due ceppi di legno di ca. 1,5 kg con la corteccia verso l’alto o verso l’esterno. Deporre solo uno strato di materiale combustibile. Aprire lo sportello della zona fuoco. Accumulare la cenere residua e gli eventuali resti di legna bruciata nel centro del focolare Mettere nel centro del focolare 2-3 piccoli ceppi. Su di essi posizionare gli accendifuoco e circa 0,5 kg di trucioli di legna Aprire lo sportello del focolare Accendere gli accendifuoco Chiudere lo sportello della zona fuoco. Tab. 1 Posizione dei comandi Chiudere lo sportello della zona fuoco. Tab. 2

Riscaldare con mattonelle di lignite L‘accensione e la prima aggiunta di legna dovrebbero essere effettuate con legna, vedi capitolo „Accensione“. Quando si è formata una bella brace, si potranno inserire le prime duetre mattonelle di lignite. Posizionarle nel centro sulla griglia distanziandole tra di loro e bruciandole come spiegato qui di seguito: Riscaldare con mattonelle di lignite Metodo Posizione dei comandi Aprire completamente l‘aria primaria. Spingere la leva dell‘aria primaria completamente al centro Regolare l‘aria secondaria. Posizionare la leva dell‘aria secondaria (II) sulla lineetta 2.

10. Mantenimento della brace e riaccensione della

fiamma Aspettare fino a quando le mattonelle di lignite con le regolazioni su descritte si sono ben accese. Chiudere quindi l‘aria primaria (I) e la griglia. Chiudere per 2/3 l‘aria secondaria (II). CONSIGLIO! Fintanto che il camino è acceso non chiudere mai del tutto l‘aria secondaria. Per riaccendere la fiamma scuotere la brace residua usando la leva scuotigriglia. Aprire l‘aria primaria (I) e inserire nuovi ceppi di legna.

11. Svuotamento del cassetto della cenere

Aprire la griglia. Estrarre la leva della griglia. Smaltire la cenere per motivi di sicurezza solo quando si è raffreddata. Quando si preleva la cenere, il coperchio deve trovarsi sotto il cassetto della cenere. Estrarre il cassetto della cenere con il coperchio posto sotto di esso. Spingere il coperchio sul cassetto della cenere in modo tale da chiuderlo. La cenere, leggera, non potrà così sollevarsi e l‘ambiente rimarrà pulito. Per rimettere il cassetto della cenere, effettuare l‘operazione nell‘ordine inverso. Tab. 3 ATTENZIONE! Un accumulo eccessivo di cenere può pregiudi care l‘apporto di aria primaria e anche bloccar la del tutto. Fare attenzione che lo spazio inter posto tra il cassetto della cenere e il fondo del cassetto consenta il passaggio dell‘aria primaria.

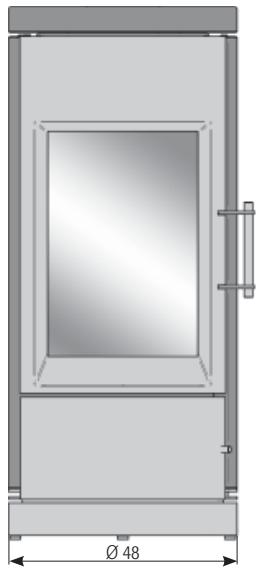

Vista frontale Vista laterale Mattonelle di lignite Potenza calorifica nominale

Corrente della massa dei gas combusti 5,5 5,5 g/s Temperatura al raccordo dei gas combusti

Pressione minima d‘alimentazione a potenza calorifica nominale

Contenuto CO con 13% O2

mg/m³ La potenza calorifica nominale di 6 kW indicata sulla targhetta dell‘apparecchio è sufficiente secondo l‘isolamento della casa per 20 - 80 m² (senza garanzia) Misure: Stufa Zona fuoco Althezza 107,5 / 111,5 / 112 cm 43 cm Larghezza 48 cm 28 cm Profondità 48 cm 30 cm Acciaio Maiolica Steatite 146 kg 165 kg 205 kg 140 kg con maiolica 154 kg con steatite Apertura zona fuoco: 924 cm² Diametro del canale da fumo: 15 cm Diametro tubo sistema di ventilazione Hase* 10 cm In caso di utilizzo del sistema di ventilazione Hase la funzione girevole non è disponibile! Peso Altezza del raccordo :105 Legna Ø 48 Angolo di rotazione della stufa: 360° · destra/sinistra arrestabile e regolabile ad intervalli di 15° Rispettare le distanze di sicurezza dai materiali infiammabili! Vista dall‘alto

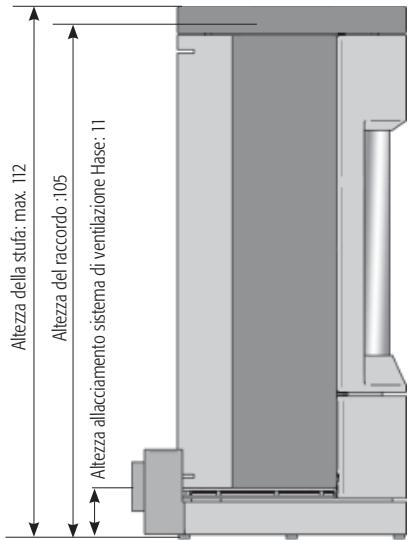

Valori della combustione Altezza della stufa: max. 112 Quanto alle dimensioni del camino, in conformità alla norma EN 13384-1 / 2 sono validi i dati seguenti: Altezza allacciamento sistema di ventilazione Hase: 11 Stufa-camino Bari, DIN-EN 13240 : 2001 + A2 2004 e Art. 15 a B-VG (Austria), può essere utilizzata solo con zona fuoco chiusa, con la possibilità di collegare più stufe a un camino. N. VKF: 14262;; Numero verbale di collaudo (A): FSPS- WA 2005-A

• Per un‘alimentazione di aria separata in case a basso consumo energetico ed in presenza di insufficiente aria di combustione in aree di es posizionei. Dimensioni in cm

13. Dichiarazione di conformità CE

L‘originale della dichiarazione di conformità e i relativi documenti sono depositati presso il produttore. Con la presente, il costruttore: Hase Kaminofenbau GmbH Niederkircherstr. 14 D-54294 Trier dichiara che l’apparecchio di riscaldamento indipendente a combustibili solidi, recante la denominazione commerciale: Bari è conforme alle disposizioni previste dalla: Direttiva Europea pe 89/ 89/106/CEE 06/C per i prodotti da costruzione nonché al Mandato M129 e che è conforme alla seguente norma armonizzat armonizzata: EN 13240:2001+EN 13240:2001/ A2: 200 Il seguente organismo di controllo notificato ha verificato che l’apparecchio di riscaldamento indipendente a com combustibili solidi è conforme ai requisiti previsti dalla norma: RWE Powe Power AG Feuers Feuerstättenprüfstelle D-50226 Frechen Kennziffer: NRW 16 /01/2011 Trier lì 19/01/2011 Fernando Najera , amm ministratore delegato amministratore
