| Tipo di prodotto | Stufa a legna |
| Marca | HASE |
| Modello | AKABA |
| Dimensioni (A x L x P) | 111,5 cm x 41 cm x 41 cm |
| Peso | 118 kg |
| Potenza termica nominale | 4 kW |
| Combustibile consigliato | Ciocchi di legno naturale (umidità < 20%) |
| Rendimento energetico | 82% |
| Tasso di CO (al 13% O₂) | 1221 mg/m³ |
| Polveri sottili | 34 mg/m³ |
| Temperatura dei fumi al condotto | 350 °C |
| Portata massica dei fumi | 4 g/s |
| Pressione di scarico minima | 10 Pa (Akaba Standard) / 12 Pa (raccomandato) |
| Diametro del tubo fumi | 120 - 150 mm (consigliato 150 mm) |
| Diametro del sistema di aria Hase | 100 mm (per versione indipendente dall'aria ambiente) |
| Alimentazione dell'aria | Aria primaria (bassa) e aria secondaria (alta), regolabili manualmente |
| Distanza di sicurezza (davanti) | 80 cm da materiali infiammabili |
| Distanza di sicurezza (lati/retro) | 20 cm |
| Protezione del pavimento | Obbligatoria se pavimento infiammabile (piastrelle, ardesia, ecc.) |
| Pulizia del rivestimento in acciaio | Panno leggermente umido (senza acidi) |
| Pulizia del vetro | Cenere fredda e carta di giornale |
| Manutenzione dei condotti fumi | Annuale, dopo il periodo di riscaldamento |
| Ricambi | Solo ricambi originali Hase (guarnizioni, pietre termiche, vernice) |
| Certificazioni | DIN EN 13240, Art. 15a B-VG (Austria), VKF n°15107 |
Domande frequenti - AKABA HASE
Domande degli utenti su AKABA HASE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Stufa a legna in formato PDF gratuitamente! Trova il tuo manuale AKABA - HASE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AKABA del marchio HASE.

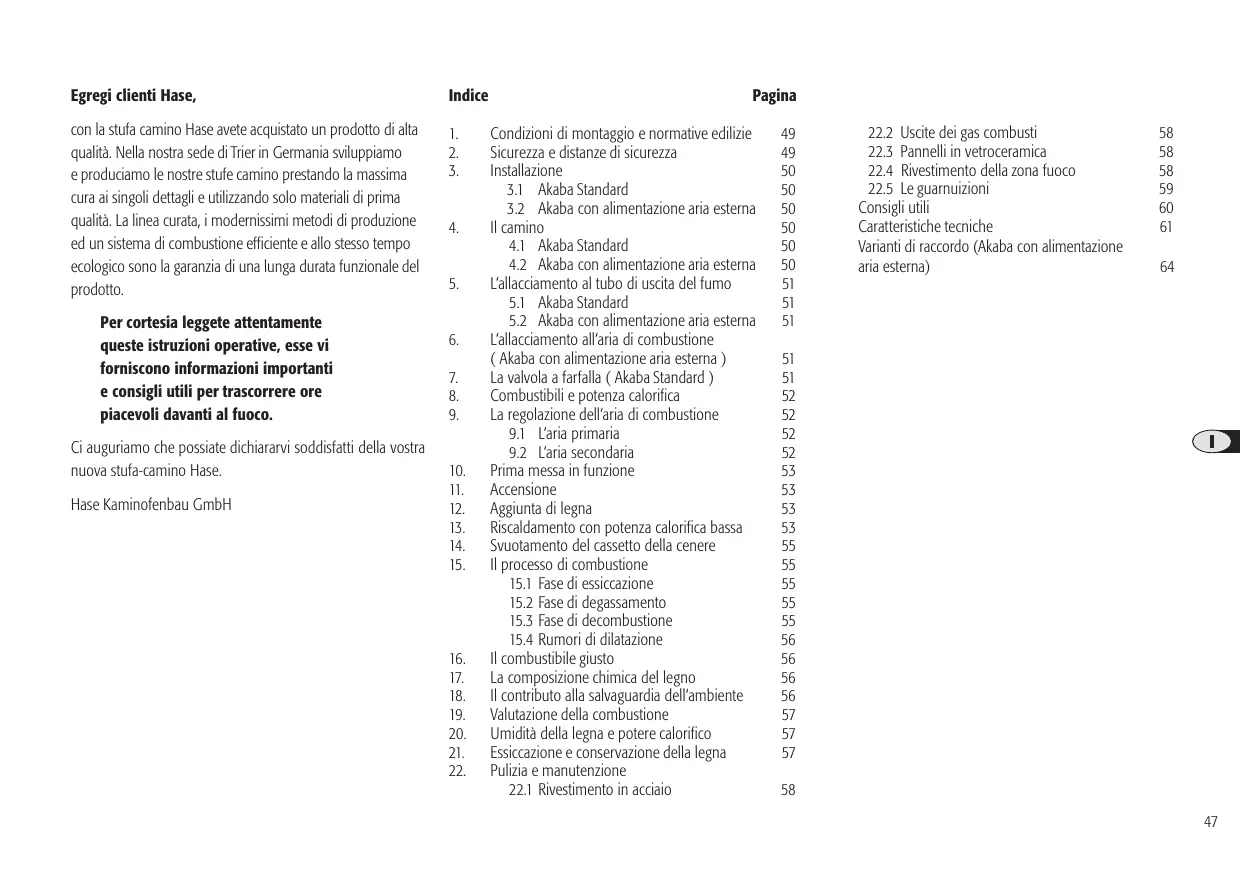

MANUALE UTENTE AKABA HASE
con la stufa camino Hase avete acquistato un prodotto di alta qualità. Nella nostra sede di Trier in Germania sviluppiamo e producciamo le nostre stufe camino prestando la massima cura ai singoli dettagli e utilizzando solo materiali di prima qualità. La linea curata, i modernissimi metodi di produzione ed un sistema di combustione efficiente e allo stesso tempo ecologico sono la garanzia di una lunga durata funzionale del prodotto.
Per cortesia leggete attentamente queste istruzioni operative, esse vi fornisco informazioni importanti e consigli utili per trascorrere ore piacevoli davanti al fuoco.
Ci auguriamo che possiate dichiarvi soddisfatti della vostra nuova stufa-camino Hase.
- Condizioni di montaggio e normative edilizie 49
- Sicurezza e distance di sicurezza 49
- Installazione 50
3.1 Akaba Standard 50
3.2 Akaba con alimentazione aria esterna 50 - Il camino 50
4.1 Akaba Standard 50
4.2 Akaba con alimentazione aria esterna 50 - L'allacciamento al tubo di uscita del fumo 51
5.1 Akaba Standard 51
5.2 Akaba con alimentazione aria esterna 51 - L'llacciamento all'aria di combustione (Akaba con alimentazione aria esterna) 51
- La valvola a farfalla ( Akaba Standard ) 51
- Combustibili e potenza calorifica 52
- La regolazione dell'aria di combustione 52
9.1 Laria primaria 52
9.2 L'aria secondaria 52 - Prima messa in funzione 53
11.Accensione 53 - Aggiunta di legna 53
- Riscaldamento con potenza calorifica bassa 53
- Svuotamento del cassetto dellacene 55
- Ilprocessodi combustione 55
15.1 Fase di essiccazione 55
15.2 Fase di degassamento 55
15.3 Fase di decombustione 55
15.4 Rumori di dilatazione 56 - Il combustibile giusto 56
- La composizione chimica del legno 56
- Il contributo alla salvaguardia dell'ambiente 56
- Valutazione della combustione 57
- Umidità della legna e potere calorifico 57
- Essiccazione e conservazione della legna 57
- Pulizia e manutenzione 22.1 Rivestimento in acciaio 58
22.2 Uscite dei gas combusti 58
22.3 Pannelli in vetroceramica 58
22.4 Rivestimento della zona fuoco 58
22.5 Leguarnuzioni 59
Consigli utili 60
Caratteristica tecniche 61

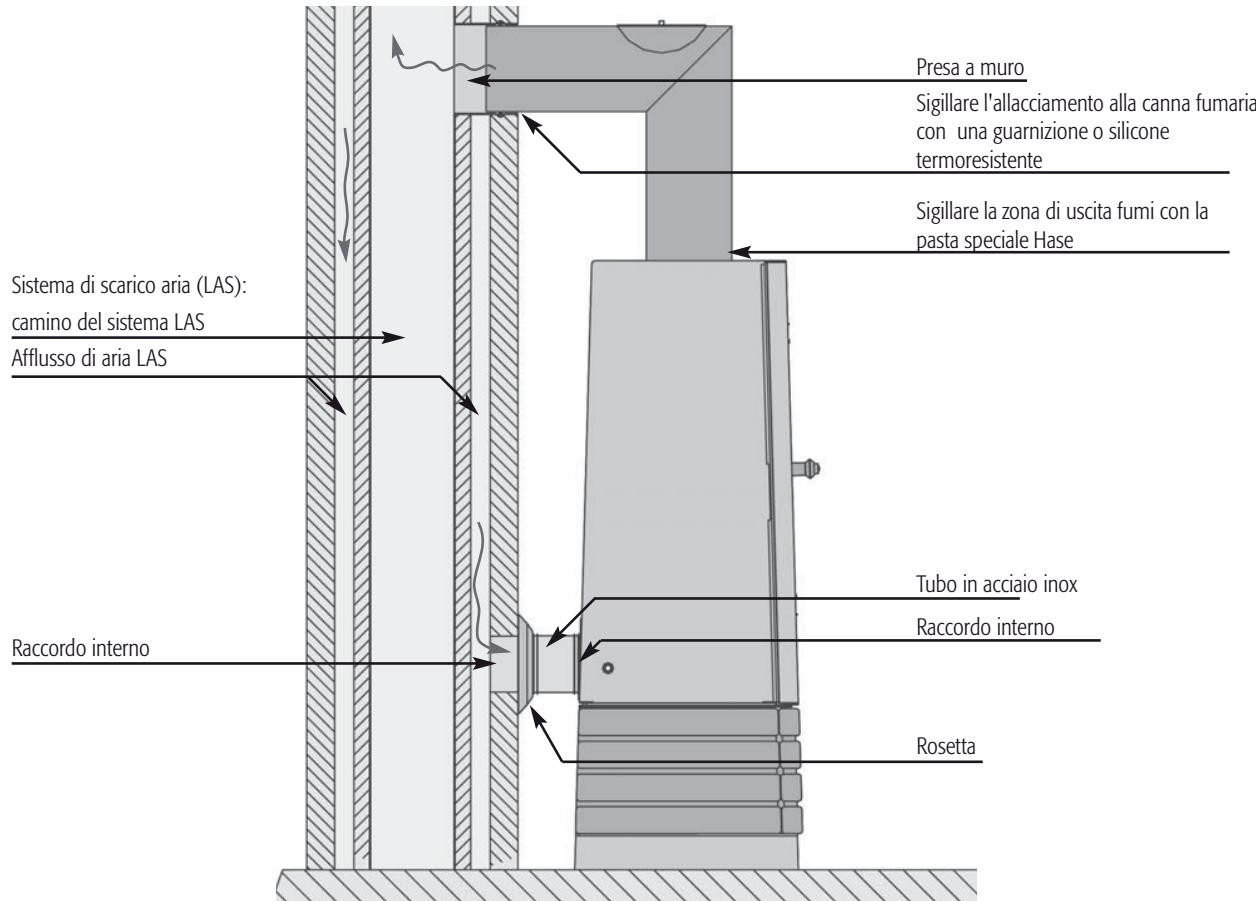

Varianti di raccordo (Akaba con alimentazione aria esterna) 64

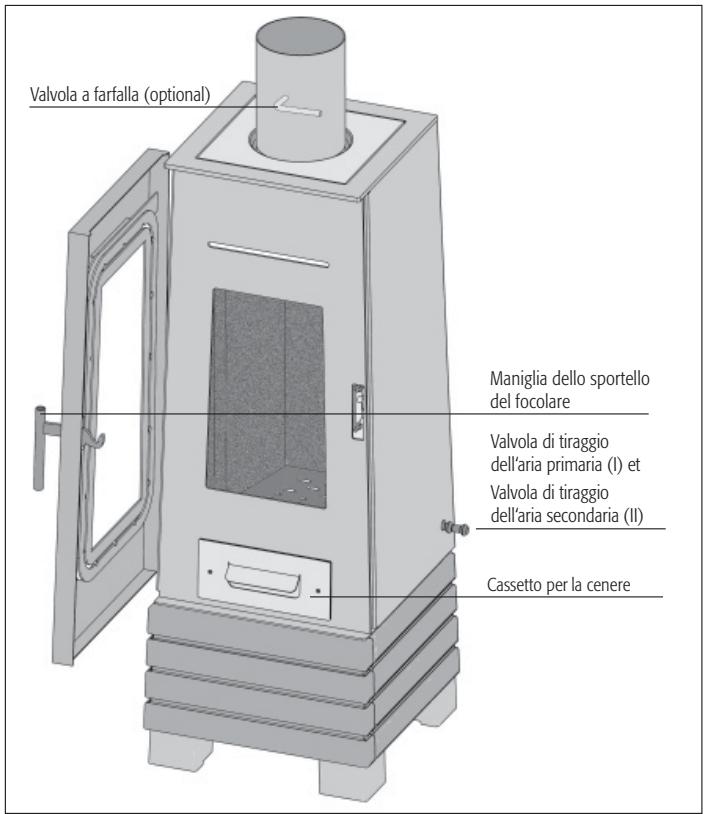

Akaba Standard

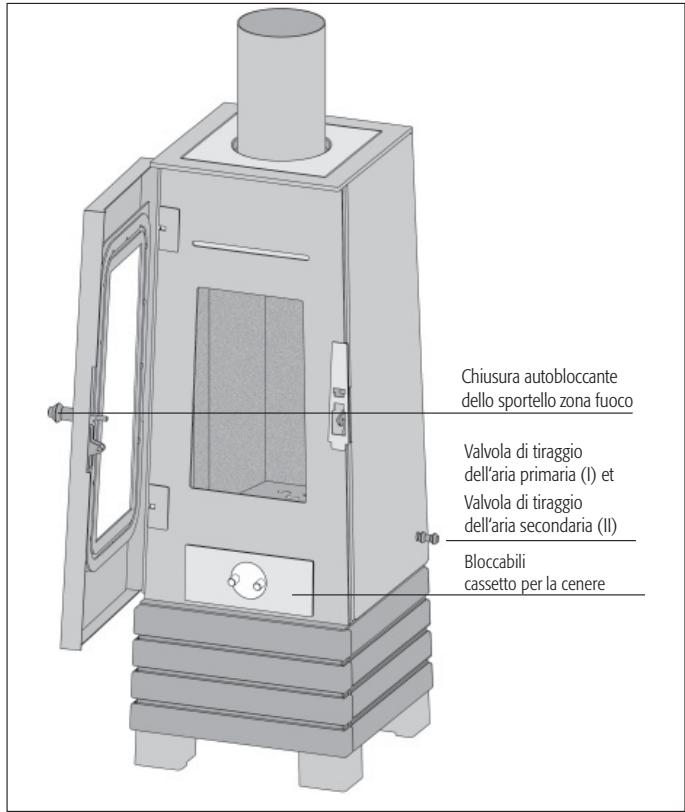

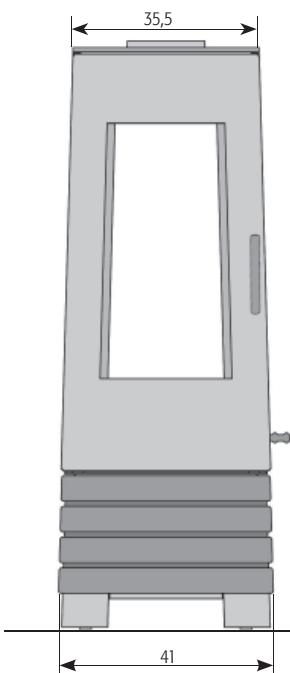

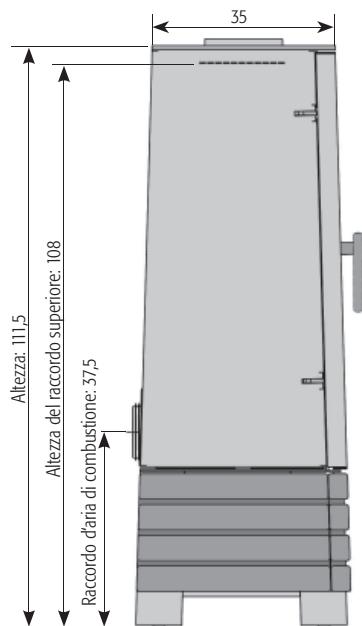

Akaba con alimentazione aria esterna
Fig.1 Comandi
1. Condizioni di montaggio e normative edilizie
La stufa camino deve essere montata come descripto nel presente manuale, nel rispetto della normativa nazionale, comunitaria e delle disposizioni a livello regionale applicabili. In Germania, la stufa-caminetto, prima della messa in funzione, deve essere denunciata all'acquisto presso lo spazzacamino distrettuale competente.
2. Sicurezza e distance di sicurezza
Nessun tipo di materiale infiammabile o termosensible (ad esempio mobili, rivestimenti in legno o materiale plastico, tende, ecc.) delve essere presente nel Campo di irraggiamento del vetro, ad una distanza inferiore a 80 cm. Sui lati della stufa-camino e diaestro diessa, andrastenutura una distanza di sicurezza di 20 cm dai materiali infiammabili (v. fig. 3).
Non lasciare mai i bambinienersa sorveglianza nei pressi della stufa accesa.
In conformità con la normativa tipo in materia di incendi, in caso di pavimenti infiammabili (ad esempio legno, laminato e moquette) deve essere prevista una piatra di materiale ignifugo (ad esempio piastrelle, vetro di sicurezza, scisto, lastra di acciaio).
Per l'accensione non dovete mai impiegare alcol, benzina o altri liquidi combustibili. Le superfici esterne della stufa camino divertano molto calde durante l'uso. L'intera area della stufa camino è a rischio di uszioni. Alla stufa camino è accluso un dato che permette di utilizzarla nella pericoli. In caso di incendio del camino:
- allarmate i pompieri tramite il numero d'emergenza
- informate il vostro spazzacamino
- non si deve assolutamente impiegare acqua per spegnere!
- allontanate dal camino gli oggetti inflammabili
- attendete l'accivo dei pompieri e dello spazzacamino
Alle stufe camino non deve essere apportata nessuna modifica. Devono essere impiegati esclusivamente pezioni di ricambio originali del fabbricante di stufe camino Hase GmbH.

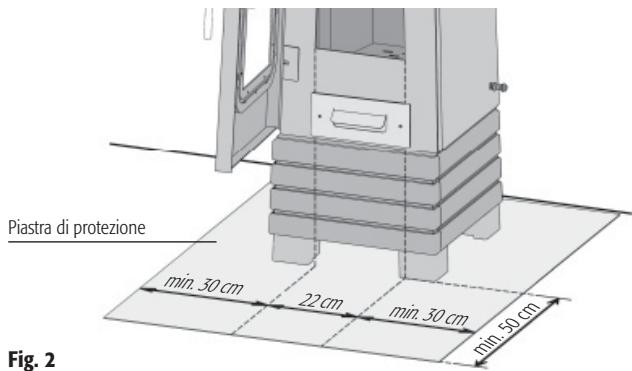

Se si utilizes una piatra di protezione, si applicano le distance di sicurezza.
Distanze da materiali termosensibili e infiammabili

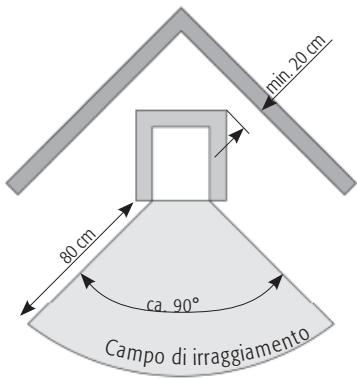

Fig.3 Schema situazione con montaggio vicino alla parete Campo di irritaggio

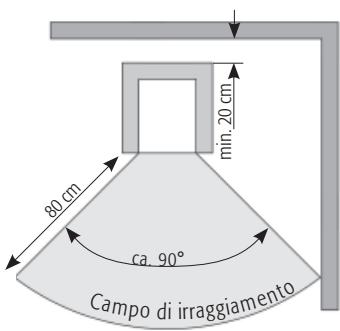

Schema situazione con montaggio in un angolo Campo di irraggiamento
3. Installazione ( Akaba Standard )
Verificate se la portata della superficie di posa è sufficiente. All'occorrenza I a portata puo essere AUGmente impiegando una piastra d'abase per il ripart del carico.
Verificare che l'ambiente nel quale deve essere installata Akaba Standard sia adeguatamente ventilato. Se porte e finestre chiodono bene, è possible che l'apporto di aria fresca non si sufficie e comprometta il tiraggio della stufa e del camino. Se sono necessarie aperture d'entrata supplementari per l'aria per la combustione, le stesse non devono essere chiuse.
Utilizzando contemporaneously una stufa camino e una cappa aspirante, nel locale in cui è collocata la stufa camino può verificarsi una depressione che può causare problemi quali la fuoriuscita di gas di combustione alla stufa camino.
Affinché non venga sottratta aria nel locale di installatione, consiglio di bloccare mediente un interrottore di prossimità per finestre le cappe aspiranti che convogliano l'aria all'esterno.
3.1 Installazione ( Akaba con alimentazione aria esterna )
Lo sportello di Akaba con alimentazione aria esterna è autobloccante. Per consentire una perfetta chiusura, è necessario
posizione Akaba con alimentazione aria esterna in posizione esattamente orizzontale servendosi di una livella a bolla
d'aria. Regolare la posizione di Akaba con alimentazione aria esterna mediante i quattro piedi regolabili (v. struzioni di montaggio e manutenzione).
É necessario assicurare un ricambio d'aria sufficiente nell'ambiente in cui viene installata Akaba con alimentazione aria esterna.
In ambienti con un volume superiore a 50~m^3 , si raccomanda di provedere a un ricambio di aria pari a 1,5 volte il volume in un'ora. Per ambienti più piccoli, augmentare il tasso di ricambio di aria. La depressione dell'ambiente di installatione non deve superare il valore di 8 pascal (il progettista di impianti di ventilazione fornisce l'indicazione espresa in questa unità di misura). Si raccomanda di regolare l'impiano di ventilazione su una depressione massima di 4 pascal.
Per non sottrarre aria all'ambiente, si raccomanda di azionare le cappe di aspirazione esclusivamente con un buon riciclo dell'aria o di specnere le cappe che convogliano l'aria versuso l'esterno.
4. Il camino ( Akaba Standard )
La stufa Akaba Standard dovrè assere allacciata ad un idoneo comignolo con un'altezza utile di almeno 4,50m . Potrè essere insertitaanche ad un comignolo che serveanche altri focolari. La sezione del comignolo dovrè corrispondere alla sezione della canna fumaria. Se l'altezza del comignolo è insufficiente e/o la sezione del comignolo è troppo grande o troppo piccola, il tiraggio può essere compromesso.
La pressione di alimentazione (tiraggio) necessaria per il modello Akaba Standard è di 12 Pa. Con una pressione di alimentazione più elevata augmentano le emissioni del focolare che è formente sollecitato e può subire dei danni. La pressione di alimentazione massima consentita per il modello Akaba Standard ammonta a bar. Per il contentimento della pressione di alimentazione può essere utile una valvola a farfalla o un limitatore della pressione di alimentazione.
4.1 Il camino ( Akaba con alimentazione aria esterna )
La stufa-camino Akaba con alimentazione aria esterna deve essere dotata di apposita canna fumaria.
Il tiraggio più essere compromesso da una sezione troppo grande o troppo piccola della canna fumaria e/o da „un'altezza utile" del camino inferiore a 4,50m . „L'altezza utile" della canna fumaria è data alla distance tra il punto di ingresso dei gas nella canna fumaria e il bordo superiore del comignolo.
Consigliamo l'allacciamento a un camino con intercapedine avente un diametro massimo di 160~mm e, un'altezza efficace" di almeno 4,5m .
Se non verranno rispecttate questeindicazioni, si raccomanda di verificare l'idoneita del camino mediante apposti calcoli e valutazioni.
5. L'allaccimento al tubo di uscita del fumo (Akaba Standard)
Akaba delve essere collegata a un tubo di uscita del fumo avente un diametro interno di 120mm - 150mm . Tutti i componenti dei tubi devono essere montati correttamente nei punti di giunzione.
Il tubo delve essere ben sigillato in corrispondenza del punto di ingresso nella canna fumaria.
5.1 L'allacciamento al tubo di uscita del fumo (Akaba con alimentazione aria esterna)
Akaba con alimentazione aria esterna deve essere collegata a un tubo di uscita del fumo avente un diametro interno di 120~mm - 150~mm . Il manicotto deve essere sigillato con l'apposita pasta Hase.
L'allacciameto del tubo di uscita del fumo al camino deve essere essere a tenuta stagna e sigillato applicando un nastro di tenuta idoneo e silicone termoresistente (v. fig. 7).
Per collegare la stufa alla canna fumaria dell'abitazione si consiglia di utilizzato un tubo costituito da un solo pezzo. La lunghezza totale del tubo tra stufa e la canna fumaria non deve superare 1,50m .

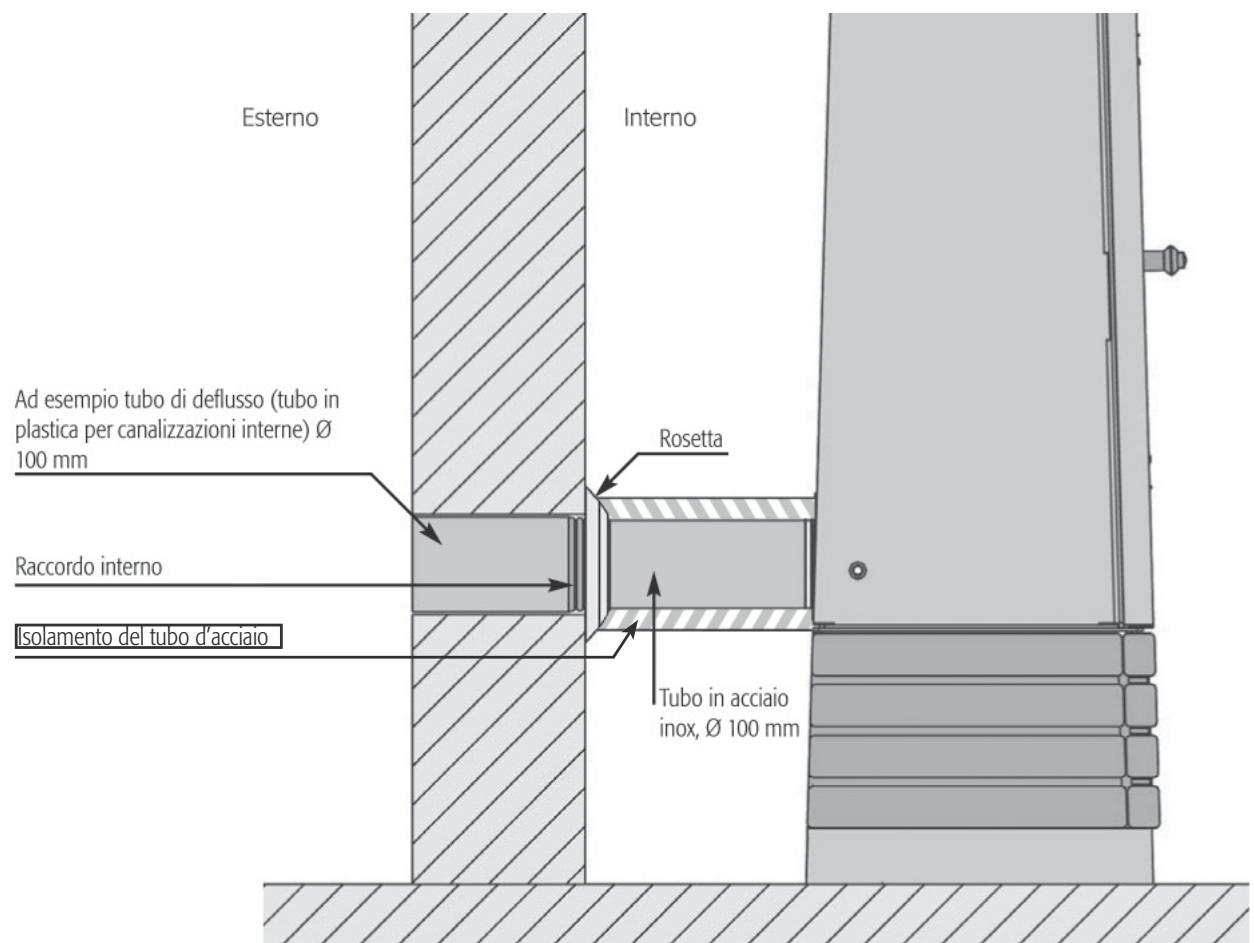

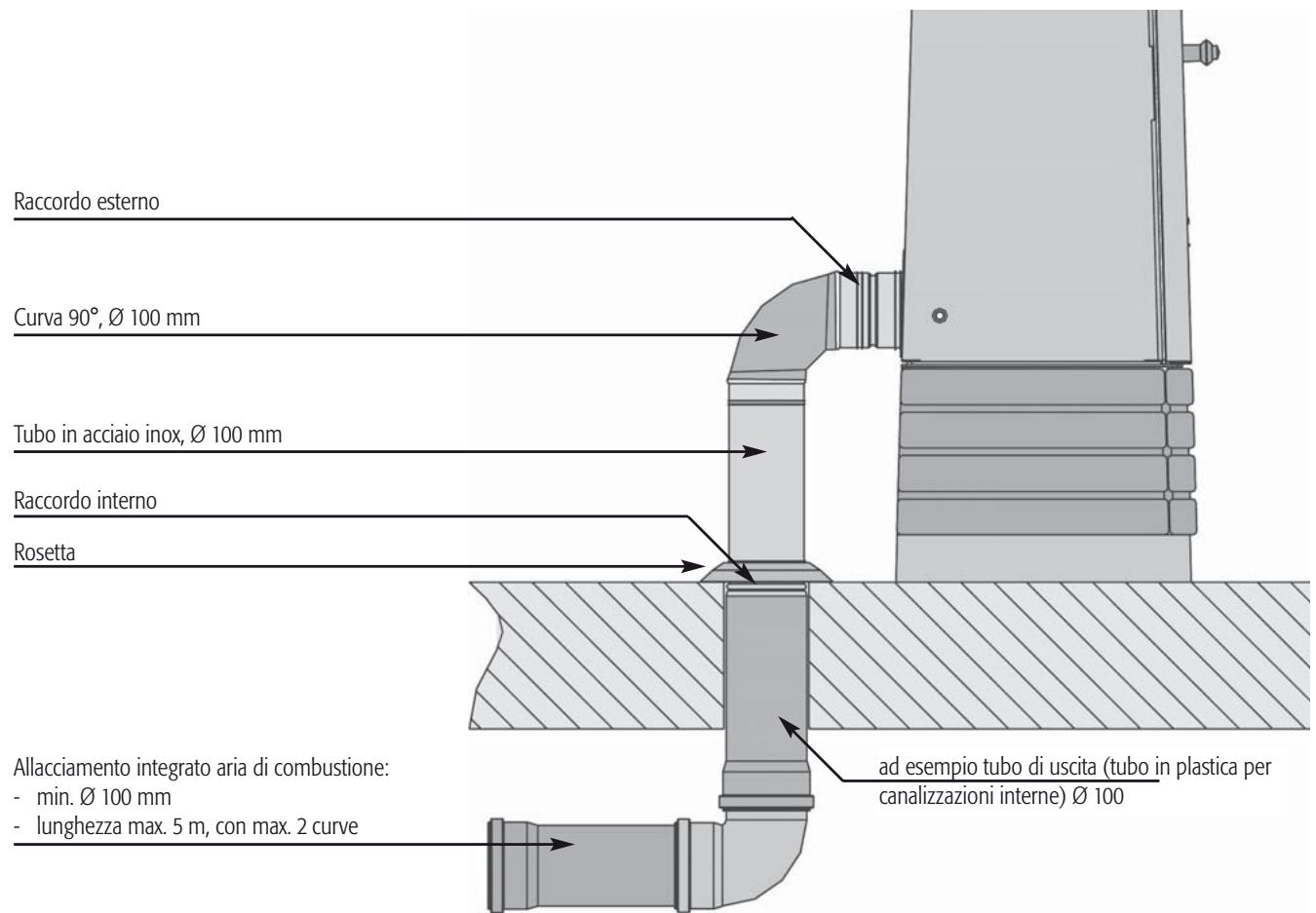

6. L'allacciamento all'aria di combustione (Akaba con alimentazione aria esterna)
L'aria di combustione viene convogliata nella zona fuocoattraverso un tubo integrato e i collegamenti delsystema di ventilazione Hase. Il manicotto dell'allaccimento alsystema di ventilazione Hase si trovna nella parte posteriore della stufa. I collegamenti a tenuta dell'aria esterna possono essere collegati direttamente all'esterno dell'ambiente o prelevando l'aria da un'alto locale indipendente con afflusso di aria esterna (ad esempio la cantina).
La guida del condotto dell'aria integrata nella struttura delve essere realizzata con tubi lisci (tubi in acciaio omologati a norma DIN 24145, tubi di uscita omologati a norma DIN 19534 ed EN 1451B) aventi un diametro minimo di 100mm , un massimo di due curve e una lunghezza totale ammessa di 5 metri. Per lungheze superiori e se sono presenti più di due
curve, è necessario un certificato con i relativi calcoli. Per controllare e pulire il tubo di alimentazione dell'aria è necessario dotarlo di apposite aperture di ispezione. Tutti il tubo dell'aria di alimentazione deve essere a tenuta.
Si raccomanda di consultare un tecnico specializzato.
Nell'apertura di entrata si consiglia di montare una piccola griglia con maglie di 10mm per garantire la pulizia del fatto.
7. La valvola farfalla (Akaba Standard)
La valvola a farfalla è un dato opzionale. Si trova nel tubo di uscita del fumo e serve a regolarne il flusso, quando puddire la velocità di decombustione. Se la levetta della valvola a farfalla è orizzontale rispetto al tubo di uscita del fumo, il flusso è limitato al massimo. In generale consigliano di installare una valvola a farfalla per la riduzione della pressione di alimentazione. Tenga presente le condizioni legali specifiche del paese.
8. Combustibili e potenza calorifica
La potenza calorifica dipende alla quantità di materiale combustibile bruciato. In caso di alimentazioni successive, la quantità massima di combustibile da insertire è di 1 kg. Se si supera但这a quantità si verifica il pericolo di surriscaldamento, che può causare danni alla stufa-camino e pericolo di incendio del camino stesso.
Alimentando la stufa-camino con ca. 0,8kg di legna in ciocchi della lunghezza di ca. 20~cm , si ottiene una potenza calorifica di ca. 4kW con una durata della combustione di ca. 40 minuti.
Alimentando la stufa-camino con ca. 0,3kg di legna in ciocchi della lunghezza di ca. 20~cm , si ottiene una potenza calorifica di ca. 2,5kW con una durata della combustione di ca. 25 minuti.
Akaba è un focolare ad accumulazione di calorie, vogliate quando sempre inserire un solo strato di materiale combustibile.
9. La regolazione dell'aria di combustione
Durante l'accensione e l'alimentazione successiva, l'aria di combustione viene regolata mediane le valvole dell'aria primaria e di quella secondaria.
9.1 L'aria primaria
L'aria primaria viene convogliata alla zona fuoco dal basso attraverso la griglia. In quello modo, nella fase di accensione viene raggiunta più velocemente la temperatura necessaria nella zona fuoco.
9.2 L'aria secondaria
L'aria secondaria è convogliata nella stufa dall'alto attraverso i relativi canali. Essa porta nel focolare l'ossigeno preriscaldato necessario per una combustione completa e riduce la formazione di fuliggine sui vetri del vano di combustione.
Per regolare l'aria secondaria si applica la segunte regola empirica: una piccola fiamma ha bisogno di una quantità minore di aria secondaria, una grande fiamma richiede,invece molta aria secondaria.
Se la valvola dell'aria secondaria è chiusaccessivamente, si rischia che i gas non brucino completeness (combustione in difetto di ossigeno) e/o che il pannello dietro si sporchi di fuliggine, o che la combustione dei gas accumulati sia esplosiva (leggera reazione esplosiva).
Attenzione: se si brucia legna tenendo la valvola di tiraggio dell'aria primaria troppo aperta, si rischia di surriscaldare la stufa-camino (effetto forgia). Non tenere mai la valvola di tiraggio dell'aria secondaria completeness chiusa durante il funzionamento. Assicurarsi che gli sportelli della zona fuoco e il cassetto per la cenere siano sempre ben chiusi.

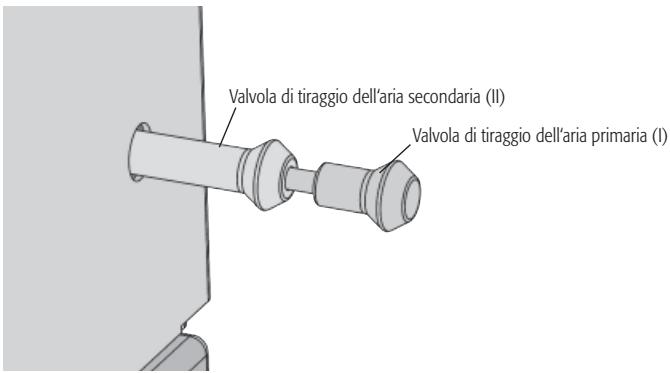

Fig. 4 Gli elementi di lavoro si trovano sulla parte inferiore del lato destro.
10. Prima messa in funzione
Quando si mette in funzione per la prima volta la stufa camino,essa produrà fumo e odori, a causa della combustione dei componenti organici presenti nel rivestimento della stufa, nelle guarnizioni e nei lubricanti utilizzati nel processo produttivo.
Con temperature elevate di combustione questa operazione, che si verificcherà una sola volta,avrà una durata di circa 4- 5 ore. Per raggiungere questa temperatura elevata, si dovrà augmentare di circa il 25% la quantità di combustibile raccomandata al Capito 12, Aggiunta de legna.
Per evitare danni alla salute, raccomandiamo di non sostare durante esta operazione, se non strettamente necessario, nelle stanze interessate. Ventilare bene i locali aprendero finestre e porte esterne - se necessario utilizzato un ventilatore per rinnovare più rapidamente l'aria.
Se durante la prima operazione di riscaldamento non si è raggiunta la temperatura massima, può accadere che sono in futuro insorgano, per breve tempo, cattivi odori.
Durante il trasporto al vostro domicilio è possible che all'interno della stufa si accumuli condensa, che in alcune condizioni cui portare a fuoriuscite di acqua nella stufa e nei tubi di uscita del fumo.
Asciugare e pulire bene questezone.
Prima della verniciatura, la superficie della vostra stufa-camino viene sgrassata mediante sabbiatura. Nonostante il controllo accurato, è possible che nel corpo della stufa rimanga-no piccole sfere di acciaio che possono staccarsi e cadere durante il montaggio della vostra stufa-camino.
Per evitare possibili danni, aspirare questi residui con un aspirapolvere.
La stufa Akaba dovr èsseutilizzata solo chiusa e il portello del focolare dovr èssere aperto solo per essere alimentato.
11. Accensione
È importante che la fase di accensione sia più veloce possibile, in quanto in questa fase iniziale possono riscontrarsi valori delle emissioni più elevati.
Le positi di la valvola describe nella Tabella 1 di seguito sono delle ragcomandate alle condizioni di collaudo in conformità con la norma.
Posizionare la valvola in funzione delle condizioni presenti, tenendo conto della situazione meteorologica e del tiraggio del camino.
Accensione
Tab. 1
| Procedimento | Regolazione dei comandi |
| Aprire completamente l'aria primaria e quella secondaria. | Estrarre completamente la valvola dell'aria primaria e secondaria |
| Ammucchiare al centro della zona fuoco lacene residua e l'eventuale carbone di legna non combusto.Mettere al centro della zona fuoco il materiale per l'accensione, accastare circa 0,5 kg di trucoli e due piccoli ciocchi di legna.Accendere il materiale in più puniti. | |
| Chiudere lo sportello della zona fuoco | |
| Non appena i trucoli sono bruciati completeness, insereire due ciccoli (ca. 0,5 kg in tutto) con la parte frontale rivolta in avanti. |
12. Aggiunta di legna
E opportunoaggiungere legna,
quando le fiamme della combustioneprecedente sono più spente,
in quanto, in esta, fase c'é scarsa presenza di fumo.
Quando si aggiunge legna, per evitare la fuoriuscita dei gas combusti e il movimento dellacene, après molto lentamente lo sportello della zona fuoco.
Aggiunta de legna
Tab. 2
| Procedimento | Regolazione dei comandi |
| Aprire completamente l'aria primaria e quella secondaria | Estrarre completamente la valvola dell'aria primaria e quella dell'aria secondaria |
| Posizionare un ciocco di legna da ca. 0,8 kg con la parte frontale rivolta in avanti. Disporre il ciocco con la cortecchia versus l'alto o verso l'esterno. Utilizzare solo uno strato di materiale combustibile. | Aprire lo sportello della zona fuoco. |
| Dopo l'accensione del ciocco, chiudere l'aria primaria e aprire completamente l'aria secondaria. | Inserire la valvola primaria fino a fineCorsa. Estrarre la valvola dell'aria secondaria fino a fineCorsa. |
| Chiudere lo sportello della zona fuoco. |
13. Riscaldamento con potenza calorifica bassa
La potenza calorifica della vostra Akaba dipende principamente alla quantità di materiale combustibile bruciato.
Non rallentare troppo la combustioneutilizzando una quantità troppo scarsa di aria.
In tal caso la combustione non sarebbe completa causando il possibile danneggiamento della stufo o la rottra del vetro (accensione esplosiva dei gas combusti).
Riscaldamento con potenza calorifica bassa
Tab. 3
| Procedimento | Regolazione dei comandi |
| Chiudere l'aria primaria | Premere la valvola dell'aria primaria (I) fino a fineCorsa sulla valvola dell'aria secondaria |
| Aprire completamente l'aria secondaria | Estrarre la valvola dell'aria secondaria fino a fineCorsa. |
| Posizionare un ciocco di ca. 0,3 kg con la parte frontale rivolta in avanti |
14. Svuotamento del cassetto dellacene
Per motivi di sicurezza, raccogliere lacene solo quando è fredda. Il coperchio di chiusura si trovato sulla cassetto.
Apire la griglia per lacene. Estrarre il cassetto per lacene con il coperchio sulla parte. Inserire il coperchio sul cassetto per chiuderlo. Compiere esta operazione per non far volare via la leggera cenere formatasi, mantenendo così, la casa pulitaanche nelle sive. Elimina lacene. Per reinserire il cassetto ripetere le stesse operazioni in ordine inverso.
L'ecessivo accumulo dellacene potrebble limitare o addirittura bloccare l'afflusso di aria primaria. Assicurarsi che il passaggio dell'aria primaria tra il cassetto per lacene e il fondo del vano dellacene sia libero.
15. Il processo di combustione
La combustione della legna può essere suddivisa in tre fasi. In un fuoco a legna最难 processi non si svolgono solo in sequenza, maanche contemporaneamente.
15.1 Fase di essiccazione
L'acqua orecar presente nella legna asciugata all'aria (ca. 15 - 20% ) evapora. Questo avviene ad una temperatura di ca. 100^ .Quindi, nella fase di accensione, alla legna si deve apportare calore, casa che si puo effettuare lavorente aggungendo ciocchi di piccole dimensioni.
15.2 Fase di degassamento
A temperature comprese tra 100^ e 150^ hanno inizio, daprima lentamente, la dissociazione e la gassificazione dei componenti della legna, nonché la decomposizione termica della stessa. Quindi, al di sopra dei 150^ , lo sviluppo di gas aumento in maniera notevole. La quota di composti volatili è pars all'80% circa della sostanza della legna. La combustione vera e propria inizia con l'accensione dei gas formatisi a circa 225^ (temperatura di accensione) e la liberazione del calorie.
Perché ciò avvenga, delve essere disponibile una quantità di ossigeno sufficiente. A 300 °C circa la combustione raggiunge l'apice. Il decorso della reazione è ora tanto impetuoso
che vengono liberate le maggiori quantità di calore. Possono essere raggiunte temperature delle fiamme fino a 1100^ .
15.3 Fase di decombustione
Dopo la combustione dei componenti volatili, rimangono le braci del carbone di legna. Queste bruciano lentamente, quasi alla fiamme, ad una temperature da ca. 800^ . Per una combustione pulita, è essenizale che la reazione chimica tra i gas combusti e l'ossigeno dell'aria di combustione sia la più complete possibile. Nella vostra stufa-camino Hase, l'aria di combustione viene preriscaldata e convogliata nella zona fuocoattraverso ampie aperture di ingressro, in modo da assicurare una buona miscelazione dei gas e dell'aria a temperature elevate. La quantità dell'aria di combustione rappresenta un elemento determinante in tutte le fasi del processo. Una quantità troppo scarsa causa mancanza di ossigeno e una combustione incomplete, nelle una quantità excessiva riduce la temperatura nella zona
Degassamento
Essiccazione
Decombustione
Fig. 5 II processo di combustione
fuoco diminuendo quindianche l'efficienza. In caso di combustione incompleta, posso svilupparsi sostanze come polveri, monossido di carbonio e idrocarburi.
15.4 Rumori di dilatazione
L'acciaio si dilata quando si riscalda e si contrae quando si raffredda. Questi movimenti possono causare rumori di dilatazione percepibili ancHE nella vostra stufa-camino, che pero è stata realizzata tenendo conte di questi fenomeni fisici in modo da non essere danneggiata da quelloprocesso.
16. Il combustibile giusto
Nelle stufe camino devono essere impiegati solo combustibili che fanno peu fumo. Per le stufe camino Akaba sono utilizzabili esclusivamente il legno non trattato in pezioni, inclusi i pezzi di legno di faggio.
La legna ricca di resine (ad esempio abete bianco, abete rosso, pino) tends a generare scintille e forma unacene fine e volatile, che all'apertura dello sportello della zona fuoco cui può fuoriuscire nell'ambiente.
I risultati migliorisi si ottengono utilizzando ciocchi di faggio. Se si utilizzato altri tipi di legna, come ad esempio quercia, abete rosso, betulla o larice, si consiglia di utilizzatoanchelegna di faggio per avere un fuoco più bello. Gli arbasti e la legna a pezzi piccoli rappresentano un buon materiale per l'accensione.
Non è"Invece permesso, ad esempio, l'utilizzo di:
legna umida (umidità residua superiore al 20%)
legna verniciata orivestita con materiali sintetici
legname trattato con agenti protettivi
- rifiuti domestici
- mattonelle di carta (sostenze nocive: cadmio, piombo, zinco)
- tutti i liquidi combustibili (anche metanolo ed etanolo), nonché tutte le paste combustibili e i gel.
La combustione di queste sostanze provoca,或者其他 cattivo odore,anche emissioni di sostanze inquinanti e dannose per la salute.
17. La composizione chimica del legno
Dal punto di vista chimico, il legno è composta prevalente da carbonio, idrogeno e ossigeno. Sono praticamente assenti sostanze inquinanti quali zolfo, cloro e metalli pesanti.
Dalla combustione completa della legna risultano quando soprattutto anidride carbonica e videare acquelo quali sostanze gassose e, in quantità minore, cenere di legna, quale residuo solido della combustione.
Per contro, una combustione della legna incompletaould causare l'emissione di una seri di sostenze inquinanti, come ad esempio monossido di carbonio (tossico), acido acetico, fenoli, metanolo (tossico), formaldeide, fuliggine e catrame.
18. Il contributo alla salvaguardia dell'ambiente
L'impatto ambientale della combustione della vostra Akaba dipende in larga misura delle modalità di utilizzazione e dal tipo di combustibile (v., Il combustibile giusto).
Utilizzare soltanto legna asciutta; le latifoglie come betulla e faggio sono il legname migliorare.
Per accendere il fuoco, utilizzare solo legna tagliata in piccoli pezzi. Questa brucia più rapidamente dei ciocchi di grande dimensioni e permette di raggiungere prima la temperatura necessaria per la combustione completa.
Per il riscaldamento continuo è più opportuno, dal punto di vista energetico ed ecologico, aggiungere spesso piccole quantità di legna.
19. Valutazione della combustione
La qualità della combustione pourrait essere fácilmente controllata osservando:
- Colore e consistenza dellacene.
Se la combustione è pulita, lacene residua sare bianca e fine. Una colorazione scura indica invece la presenza di residui di carbone di legna; in quello caso, la decombustione è stata insufficiente.
- Colore dei gas combusti che fuoriescono dal comignolo
Per quosti vale la seguente regola generale: meno visibili sono i gas combusti che fuoriescono dal camino, migliorare è la combustione.
Nelle stagioni intermedie (primavera/autunno), con temperature esterne superi a 16^ , si possono verificare problemi di tiraggio del camino. Se a esta temperatura non è possible migliorare il tiraggio nemmeno generando rapidamente un forte calore utilizzato carta o trucoli sottili, è meglio rinunciare ad accendere il fuoco.
20. Umidità della legna e potere calorifico
Regola empirica: più umida è la legna, minore è il potere calorifico
Il potere calorifico della legna dipende in larga misura dall'umidità presente nella stessa. Se la legna è molto umida, sare necessaria molta energia per l'evaporazione, energia che andr poi completeness persa. Inoltre, più la legna è umida, minore è il suo potere calorifico.
Per esempio: la legna appena tagliata ha un contento di umidità pari al 50% circa e un potere calorifico di circa 2,3 kWh/kg, nella le legna ben essiccata ha un contento di umidità pari al 15% circa ed un potere calorifico di circa 4,3 kWh/Kg.
Quindi, bruciando legna molto umida si ha, a partirà di quantità, solo la meta circa della potenza calorifica. Inoltre, la combustione di legna molto umida provoca un maggiore annerimento del vetro.
Nella combustione della legna umida, il vapore acquero liberato più condensare nel tubo di uscita del fumo o nell canna fumaria, provocando un intasamento da fuliggine o l'annerimento del comignolo.
L'elevata umidità della legna provocaanche un abbassamento della temperatura di combustione, impedendoosiuna combustione completa di tutti i componenti della legna e, di consegenza, unnotevoleinquinamento ambientale.
L'umidità del vostro legno da combustione pourrait essere determinatatramite un misuratore dell'umidità del legno.
21. Essiccazione e conservazione della legna
Per seccare bene, la legna ha bisogno di tempo. Per una corretta essiccazione in un luogo adatto sono necessari da 2 a 3 anni circa.
Per facilitare l'essicazione della legna, conservarla sempre segata e spaccata pronta per l'uso: i pezzi di legna più piccoli seccano più rapidamente dei ciocchi interi.
La legna in ciocchi dovrebbe essere accastata in un luogo ventilato e se possibi le soleggiato, nonché protetto alla pioggia, preferibilmente esporto a sud.
I singoli ciocchi devono essere sistemati a una distanza di almeno una spanna, in modo che l'aria circumlando asporti tutte l'umidità.
Non ricopire mai la catasta di legna con pellicole in materiale plastico o copertura impermeabili che impedirebbbero all'umidità di fuoruscire.
Non conservare la legna fresca in cantina, poiché la ridotta circolazione d'aria in quello locale la farebbe marcire anziché essicare.
É possible conservare in una cantina asciutta e ben ventilata solo la legna più secca.
22. Pulizia e manutenzione
22.1 Rivestimento in acciaio
Le stufe-camino vengono verniciate con uno smalto molto poroso e resistente alle temperature elevate, che offre solo una protezione limitata contro la corrosione. Per quello motivo, in condizioni sfavorevoli sicouldo formare un velo di ruggine.
Non usare detergenti acidi (como detergenti a base di limone o aceto) per pulire le parti di acciaio. Per ottenere buoni risultati è sufficiente strofinarle con un panno leggermente umido.
Evitare di utilizzato molto acqua per pulire la zona del pavimento e della piatra. Asciuagare immediatamente l'eventuale acqua che dovesse fuoriuscire dal secchio durante le pulizie.
Non posizionare Akaba in "ambienti umidi", ad esempio in verande.
Evitare di lasciarlaanche temporaneamente in edifici grezzi non riscaldati o in garage.
Pulire i punti coperti dal velo di ruggine con lo spray originale Hase. Seguire attendamente le istruzioni d'uso riportate sulla bomboletta. Il prodotto è disponibile pressi i rivenditori Hase, che saranno lieti di darvi tutti i suggerimenti necessari per una corretta applicazione.
22.2 Uscite dei gas combusti
Ogni anno, al termine del periodo di riscaldamento (se necessarioanche più spesso, ad esempio dopo la pulizia del camino) la stufa-camino e il tubo di uscita del fumo vengono ispezionati per individuare e, se necessario, rimuovere eventuali depositi.
Per pulire le uscite dei gas combusti, estrarre sollevando le pietre termiche in vermiculite nella zona fuoco. Eventuali depositi di fuliggine e polvere si possono eliminare con una spazzola o un aspirapolvere. Ripositionare la pietre termiche in vermiculite.
Eventuali depositi di fuligine e polvere si possono eliminare con una spazzola o un aspirapolvere. In seguito, inserte nuovamente la piastra termica e il deflettore.
La pulizia dei condotti dei fumi si effettua atraverso l'apposita aperture con uno scopolo flessibile.
22.3 Pannelli in vetroceramica
Con una fiamma adeguata, l'aria secondaria crea una parete di aria fredda davanti alla lastra che riduce la formazione di fuliggine sul vetroceramica.
Se dovessero depositarsi particelle di cenere sulla lastra in vetro ceramica vi consigliamo di utilizzato,或者其他 usuale detergente per vetri, un altreistema di pulizia provata di validità e rispettoso dell'ambiente:
Si prende una palla di carta di giornale o da cucina, la si inumidisce, la si immerne nellacene di legna fredda e priva di materiali abrasivi, la si passa sul pannello di vetro e, poi, si ripulisce con un'altra palla di carta pulita.
22.4 Rivestimento della zona fuoco
Le pietre termiche della zona fuoco della vostra Akaba sono di vermiculite, un granulato minerale ignifugo dotato di eczecionali proprieta isolanti. Lo spessore delle piastre consente di ave un rapporto ottimale tra resistenza meccanica ed effetto isolante. La superficie relativamente morbida è soggetta ad un'usura naturale a seconda dell'uso.
Le pietre termiche devono essere sostituite se parti di esse si distaccano e la parete posteriore della zona fuoco diventa visible. Eventuali screpolature delle pietre termiche compromettono l'utilizzabilità della sua stufa-camino.
Per ridurre i danni alle pietre termiche, posizionare i ciocchi di legno con cautela nella zona fuoco evitando di non farli cadere contro le pareti della zona fuoco.
22.5 Le guarnuzioni
Le guarnizioni di tenuta dello sportello della zona fuoco e del cassetto per lacene sono di fibra dietro termoresistente e priva di amianto. Si tratta di componenti soggetti a usura, che dovanno essere sostituita a seconda della frequenza di uso.
Fate controllare regolarmente la vostra stufa camino da uno specialista.
Per maggiori informazioni consultare le istruzioni di montaggio e manutenzione.
| Possibile problema | Possibili cause |
| La legna non prende fuco o stenta a prendere fuco | - La legna è troppo grossa/troppo umida - L'aria introdotta è troppo scarsa |
| La legna brucia senza produire fiamme giale e chiare, l'ossigeno è scarso o, addirittura, il fuco si spegne subito | - La legna è troppo umida - L'aria introdotta è troppo scarsa - La temperatura esterna è troppo elevata |
| C'e troppa fuliggine, le pietre termiche si sporcano durante il funzionamento | - La legna è troppo umida - L'aria introdotta è troppo scarsa - La quantità di legna è troppo.poca per cui la camera di combustione rimane troppo fredda |
| Il pannello di vetro della zona fuco è annerito | - La legna è troppo umida - L'afflusso di aria secondaria è troppo scarso - Lo sportello della zona fuco non è a tenuta - Il tiraggio del camino è troppo debole |
| La legna brucia troppo rapidamente | - Il tiraggio del camino è troppo.porte - I ciocchi di legna sono troppo piccoli - I comandi non sono regolati correttamente |
| Durante il funzionamento il locale si riempie di fumo | - L'aria introdotta è troppo scarsa - La sezione della canna fumaria troppo stretta - L'interno del tubo di uscita della stufa o della canna fumaria sono molto sporchi - Il vento esercita un'eccessiva pressione sul comignolo - Le ventole (bagno, cucina) generano depressione e causano la fuoriuscita di fumo nell'ambiente |
| Il camino siagna e si imbratta, dal tubo del camino fuoriesce la condensa | - La legna è troppo umida - I gas combusti o la canna fumaria sono troppo freddi - La sezione della canna fumaria troppo grande |
| Nonostante le fiamme intense e il fuco vivace, il ca-mino non si riscaldà a sufficientia | - Il tiraggio della canna fumaria è troppo forte - Le valvole di tiraggio dell'aria non sono regolate correttamente |
| Aprendo lo sportello della zona fuco esce fumo | - Il tiraggio del camino è troppo debole/la sezione della canna fumaria è troppo grande o troppo piccola - Il fuoco brucia con troppa intensità - Lo sportello della zona fuco è stato aperto troppo in fretta - Le ventole (bagno / cucina) generano depressione nell'ambiente e causano la fuoriuscita di fumo nell'ambiente |
Akaba Standard
Stufa-camino Akaba, DIN-EN 13240: 2001 + A2 2004 e Art. 15 a B-VG (Austria), cui estere utilizzata solo con zona fuoco chiusa, con la possibilità di collegare più stufe a un camino.
N.VKF:15107;Numero verbale di collaudo (A):FSPS-Wa-1366-A
Akaba con alimentazione aria esterna
Stufa-camino Akaba con alimentazione aria esterna, DIN-EN 13240, DIN 18897-1 e Art. 15 a B-VG (Austria), più essere'utilizzata solo con zona fuoco chiusa, la stufa-camino deve essere dotata di apposita canna fumaria. É conforme ai criteri per l'omologazione di dispositivi di combustione con funzionamento independente dall'aria ambiente di combustibili solidi del Deutsches Institut für Bautechnik (DIBT)
N.VKF:15107;Numero verbale di collaudo (A):FSPS-Wa-1366-A
Quanto alle dimensioni del camino, in conformità alla norma EN 13384-1 / 2 sono validi i dati seguenti:
| Valori della combustione | Legna | |
| Potenza calorifica nominale | 4 | kW |
| Corrente della massa dei gas combusti | 4 | g/s |
| Temperatura al raccordo dei gas combusti | 350 | °C |
| Pressione minima d'alimentazione a potenza calorifica nominale | 10 | Pa |
| Contenuto CO con 13% O2 | 1221 | mg/m3 |
| Rendimento | 82 | % |
| Polvere fine | 34 | mg/m3 |
| Fabbisogno di aria per la combustione con pressione di conduzione massima di 4 Pa | 11 | m3/h |
La potenza calorifica nominale di 4 kW indica sulla targhetta dell'apparecchio è sufficiente secondo l'isolamento della casa per 10 - 50 m² (senza garanzia)
Dimensioni:
| Althezza | Larghezza | Profondità | |
| Stufa | 111,5 cm | 41 cm | 41 cm |
| Zona fuoco | 43 cm | 20 cm | 26 cm |
| Peso | 118 kg |
Allcassiamenti:
| Altezza dell'allacciamento del tubo di uscita del fumo | 108 cm |
| Altezza dell'allacciamento dell'alimentazione dell'aria esterna* | 37,5 cm |
*Per un'alimentazione di aria separata in case a basso consumo energetico ed in presenza di insufficiente aria di combustione in aree di esposizione
Vista frontale
Vista laterale
Vista dall'alto
Fig. 6 Dimensioni in cm
Dichiarazione di conformità CE
Con la presente, il costruttore: Hase Kaminofenbau GmbH
dichiar che l'apparecchio di riscaldamento independente a combustibili
solidi, recante la denominazione commerciale:
Akaba
è conforme alle disposizioni previste alla:
Direttiva Europea 89/106/CEE per i prodotti da costruzione nonché al Mandato M129
e che e conforme alla seguente norma armonizzata:
EN 13240:2001+EN 13240:2001/A2:2004
Il seguente organismo di controllo notificato ha verificato che l'apprecchio di riscaldamento indipendente a combustibili solidi è conforme ai requisiti previsti dalla norma:
RWE Power AG
Lenormedi sicurezza delleistruzioni per l'uso e il montaggio allegate al prodotto devono essere rispettate.
0
Varianti di raccordo Akaba con alimentazione aria esterna
Fig. 7 Allacciamento a unsystema di scarico dell'aria (LAS)
Fig. 8 Allacciamento a un condotto di alimentazione dell'aria
0
Fig. 9 Allacciamento a un condotto di alimentazione dell'aria
